Устройство системы охлаждения двигателя. основные части

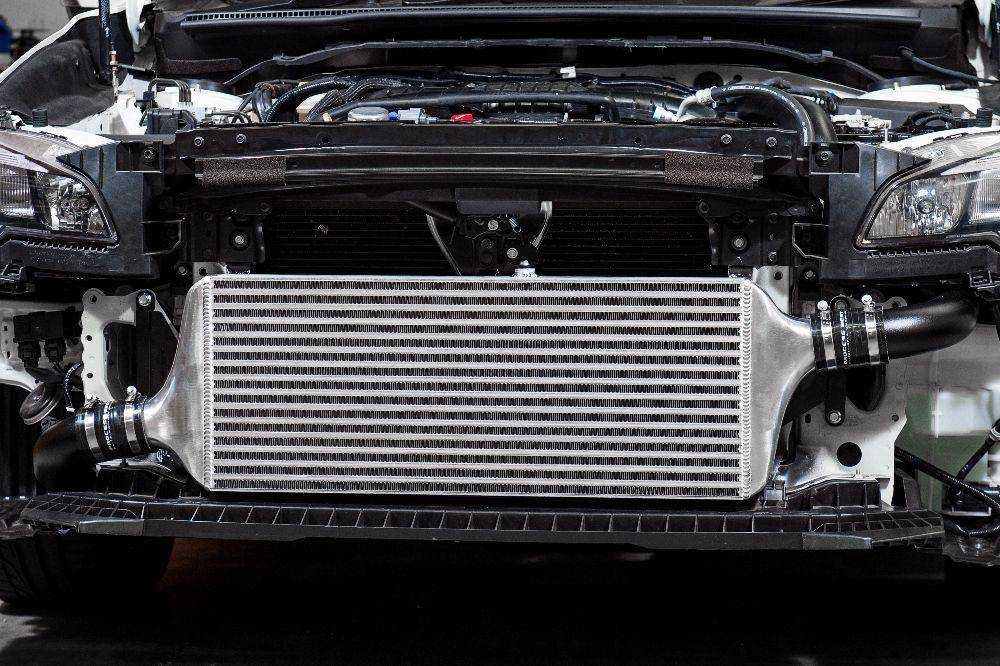

Виды радиаторов

Конструктивно рассматриваемые устройства отличаются по нескольким критериям: способ сборки, материал корпуса и дополнительные элементы. С учетом особенностей отличается и цена радиатора автомобиля. По конструкции они бывают:

• Трубчатые-пластинчатые.Состоят из трубок, внутри которых монтируются так называемые турбулизаторы. Это делается для удлинения пути ОЖ по радиатору и, соответственно, улучшенного охлаждения. Такие устройства имеют большую жесткость и минимальный процент брака.
• Трубчато-ленточные (паяные). В отличие от прошлого вида все элементы соединяются с помощью пайки, что усложняет процесс обслуживания. Такие радиаторы имеют более высокую отдачу тепла и низкую цену.

По количеству ходов бывает два варианта:

• Одноходовые. Жидкость проходит в одном направлении.
• Двухходовые. Путь ОЖ более сложный. Сначала антифриз проходит по части трубок в одном направлении, а потом во втором отсеке меняет направление.

По материалу:

• Медные. Более дорогостоящие. Отличаются повышенной прочностью и лучшей теплоотдачей. Легко ремонтируются с помощью пайки.
• Латунные. В чистом виде встречаются редко. Чаще всего применяются медно-латунные конструкции.
• Алюминиевые радиаторы автомобиля. Появились на фоне повышения стоимости меди. При изготовлении используются современные способы сварки, обеспечивающие повышенную надежность и прочность. Несмотря на худшую теплоотдачу, подобные изделия справляются с такой задачей.

Сегодня все автомобильные радиаторы для двигателя делаются из алюминия. Они имеют более низкую цену, но требуют особого подхода в ремонте. Для восстановления недостаточно обычной пайки, ведь она, как правило, имеет низкую эффективность. Чаще всего применяется аргонная сварка.

ВАЗ 11113

Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка. Выпускной клапан поддерживает давление в системе на горячем двигателе (за счет этого повышается температура кипения жидкости, уменьшаются паровые потери), он открывается при давлении около 110 кПа (1,1 кгс/см2). Впускной клапан открывается при понижении давления в системе относительно атмосферного на 3-13 кПа (0,03-0,13 кгс/см2) (на остывающем двигателе). Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора. Система охлаждения : 1 — пробка расширительного бачка; 2 — расширительный бачок; 3 — пароотводящий шланг; 4 — подводящий шланг радиатора; 5 — радиатор двигателя; 6 — крыльчатка вентилятора; 7 — кожух радиатора; 8 — датчик включения электровентилятора; 9 — сливная пробка; 10 — зубчатый ремень привода ГРМ; 11 — насос охлаждающей жидкости; 12 — всасывающая труба насоса; 13 — подводящая труба отопителя; 14 — кран; 15 — отводящая труба отопителя; 16 — радиатор отопителя; 17 — датчик температуры охлаждающей жидкости (в левом торце головки блока цилиндров); 18 — шланг отвода охлаждающей жидкости из рубашки охлаждения впускной трубы; 19 — отводящий шланг радиатора; 20 — выпускной патрубок головки блока; 21 — заправочный шланг; 22 — термостат; 23 — шланг всасывающей трубы насоса.

Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода ГРМ. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике с «пожизненным» запасом смазки. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний -крыльчатка. К противоположному торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, под которым находится сальник. При выходе насоса из строя рекомендуется заменять его в сборе.

Перераспределением потоков жидкости управляет термостат с твердым термочувствительным элементом. На холодном двигателе клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор. Малый круг включает радиатор отопителя и впускную трубу. При температуре 87±2°С клапан начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор двигателя. При температуре около 102°С основной клапан полностью открывается, а байпасный закрывается, и вся жидкость циркулирует через радиатор двигателя. Ход основного клапана должен составлять не менее 8 мм.

Радиатор двигателя состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводящего шланга.

Электровентилятор радиатора включается через реле 113.3747 датчиком-выключателем ТМ-108, ввернутым в правый бачок радиатора. Его контакты замыкаются при температуре 99±3°С, а размыкаются при 94+3°С. Реле расположено под панелью приборов слева. Его характеристики описаны в разделе»Электрооборудование».

Расширительный бачок изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. В верхней его части выполнен штуцер для пароотводящего шланга от радиатора двигателя, в нижней — для заправочного шланга.

Для контроля температуры охлаждающей жидкости в головку цилиндров двигателя ввернут датчик, подающий сигнал на указатель температуры приборной панели.

Система охлаждения предназначена для поддержания нормального теплового режима двигателя. Как правило, применяется жидкостная система охлаждения, закрытого типа, с принудительной циркуляцией жидкости и расширительным бачком (рис. 4).

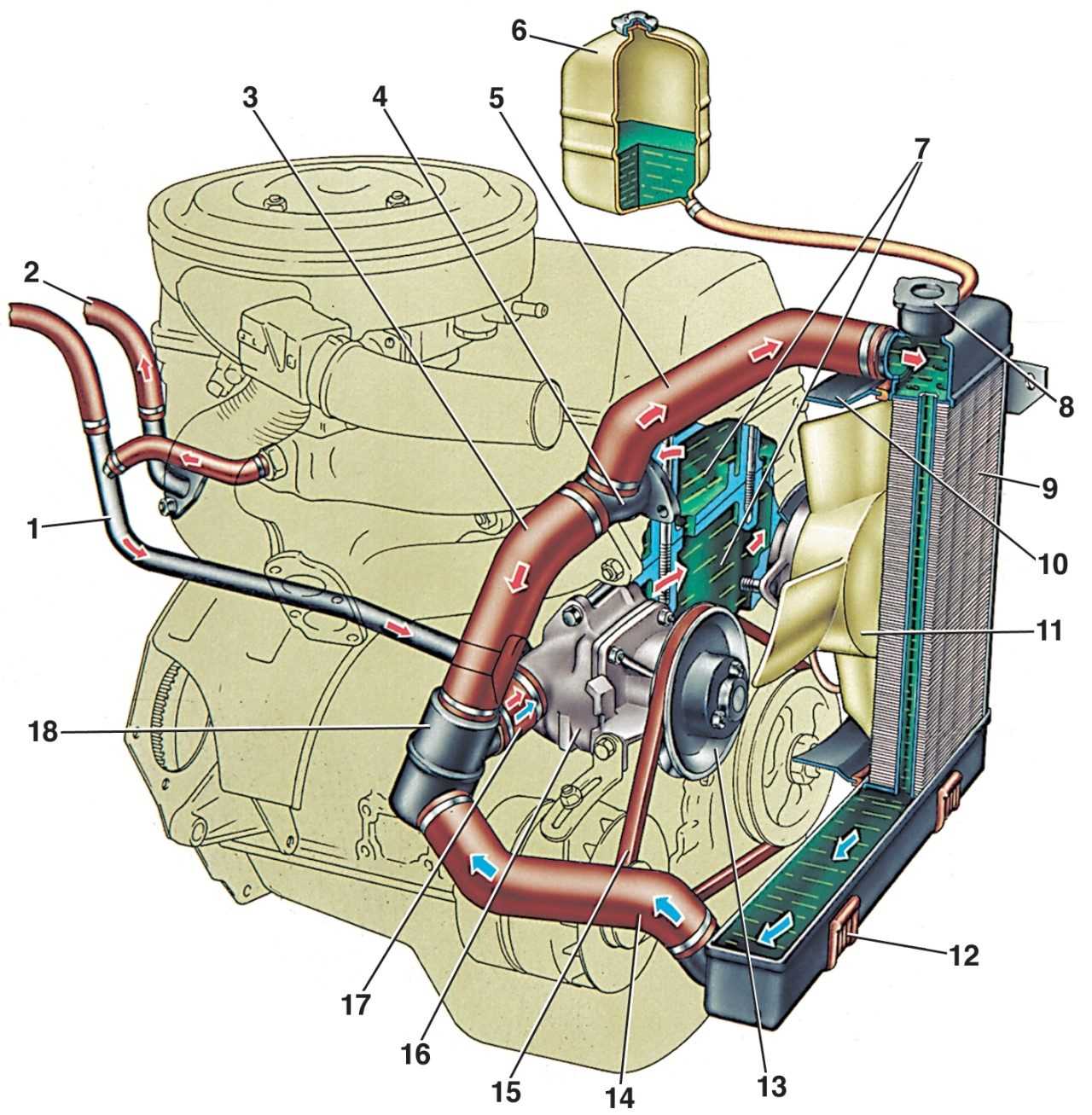

Рис. 4 Схема системы охлаждения двигателя

• а) малый круг циркуляции
• б) большой круг циркуляции
• 1 — радиатор; 2 — патрубок для циркуляции охлаждающей жидкости; 3 — расширительный бачок; 4 — термостат; 5 — водяной насос; 6 — рубашка охлаждения блока цилиндров; 7 — рубашка охлаждения головки блока; 8 — радиатор отопителя с электровентилятором; 9 — кран радиатора отопителя; 10 — пробка для слива охлаждающей жидкости из блока; 11 — пробка для слива охлаждающей жидкости из радиатора; 12 — вентилятор

Воздушное охлаждение двигателя: принцип работы, преимущества и недостатки

Назначение

В процессе работы ДВС температуры в камере сгорания могут достигать 2000 градусов. Если не будет надежной системы охлаждения, повысится расход масла и горючего. Перегрев приведет к быстрому износу и поломке двигателя.

Если мотор не будет достаточно прогреваться, это также будет на нем негативно сказываться. Если наблюдается переохлаждение, это грозит снижением мощности, интенсивным износу, повышенным расходом горючего.

Более того, в большинстве современных автомобилей, кроме основных задач, данная система выполняет и второстепенные функции. Первым делом это обеспечение работы отопителя. Также система призвана охлаждать не только сам двигатель, но и масло, жидкость в автоматической коробке передач. Иногда она действует и на дроссельный узел вместе с впускным коллектором.

В современной системе (будь то жидкостное или воздушное охлаждение двигателя) рассеивается до 35 процентов тепла, произведенного в результате горения топливо-воздушной смеси.

Устройство и принцип действия

В воздушной системе самым главным является воздушный поток. При помощи воздуха тепло отводится от камер сгорания, ГБЦ, масляных радиаторов. Система представляет собой вентилятор, охладительные ребра в цилиндрах и на ГБЦ. Также в устройстве имеется съемный кожух, дефлекторы и решение для контроля за работой системы. Вентилятор системы охлаждения двигателя оснащен сеткой для защиты лопастей от попадания посторонних предметов.

Дополнительные ребра позволяют увеличить площадь поверхности, которая контактирует с воздухом. За счет этого воздушное охлаждение двигателя эффективно справляется со своей задачей.

Поток воздуха при работе двигателя в принудительном порядке подается к мотору при помощи лопастей вентилятора – они преимущественно изготовлены из алюминия. Не нужно объяснять, наверное, почему включается вентилятора охлаждения на холодном двигателе. Воздушный поток проходит между ребрами, а затем равномерно разделяется за счет дефлекторов и проходит через все горячие детали двигателя. Таким образом, мотор не нагревается чрезмерно.

Вентилятор подает в систему охлаждения поток воздуха объемом 30 кубических метров в минуту. Этого достаточно для обеспечения нормальной работы мотора с невысокой мощностью и небольшим объемом.

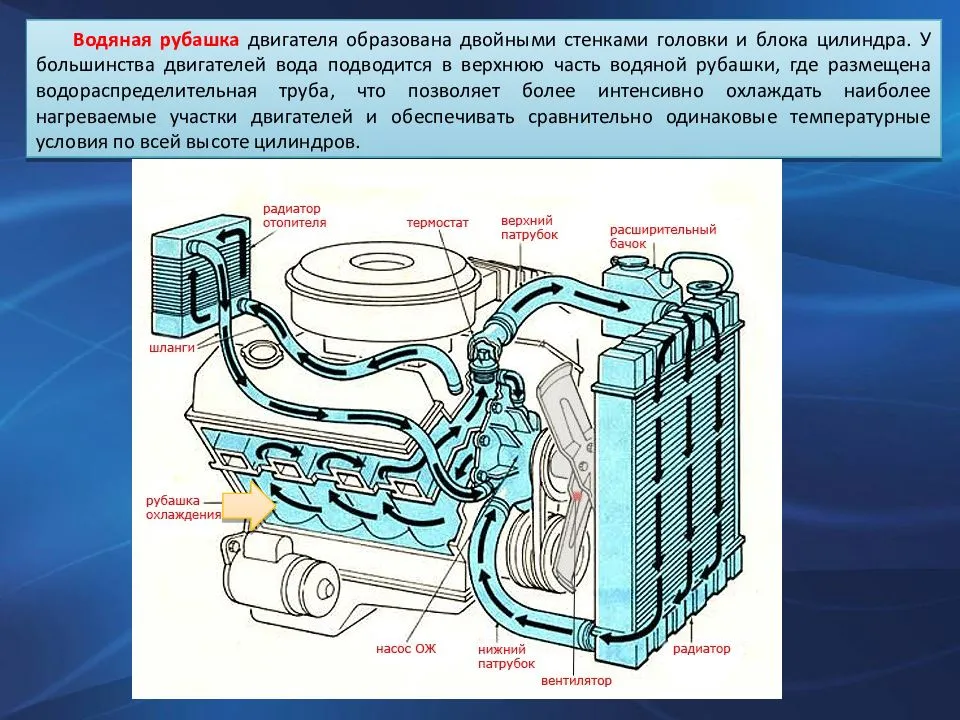

Схема циркуляции охлаждающей жидкости. Схема системы охлаждения двигателя

В любом автомобиле используется двигатель внутреннего сгорания. Широкое распространение получили жидкостные системы охлаждения – только на старых «Запорожцах» и новых «Тата» используется обдув воздухом. Нужно отметить, что схема циркуляции охлаждающей жидкости на всех машинах практически похожа – присутствуют в конструкции одинаковые элементы, выполняют они идентичные функции.

Малый круг охлаждения

В схеме системы охлаждения двигателя внутреннего сгорания присутствует два контура – малый и большой. Чем-то она схожа с анатомией человека – движением крови в организме. Жидкость двигается по малому кругу тогда, когда необходимо произвести быстрый прогрев до рабочей температуры. Проблема в том, что мотор может нормально функционировать в узком диапазоне температур – около 90 градусов.

Нельзя ее повышать или понижать, так как это приведет к нарушениям – изменится угол опережения зажигания, топливная смесь будет сгорать несвоевременно. В контур включен радиатор отопителя салона – ведь нужно, чтобы внутри машины было тепло как можно раньше. Подача горячего антифриза перекрывается с помощью крана. Место его установки зависит от конкретного автомобиля – на перегородке между салоном и моторным отсеком, в области бардачка и т.д.

Большой контур охлаждения

В схему системы охлаждения двигателя при этом включается еще и основной радиатор. Он устанавливается в передней части автомобиля и предназначен для экстренного снижения температуры жидкости в двигателе. Если на автомобиле имеется кондиционер, то радиатор его устанавливается рядом. На автомобилях «Волга» и «Газель» применяется масляный радиатор, который также ставится в передней части автомобиля. На радиаторе обычно ставится вентилятор, который приводится в движение электромотором, ремнем или муфтой.

Жидкостный насос в системе

Это устройство входит в схему циркуляции охлаждающей жидкости «Газели» и любого другого автомобиля. Привод может осуществляться следующим образом:

1. От ремня газораспределительного механизма.
2. От ремня генератора.
3. От отдельного ремня.

Конструкция состоит из таких элементов:

1. Металлическая или пластиковая крыльчатка. От количества лопастей зависит эффективность работы насоса.
2. Корпус – обычно выполняется из алюминия и его сплавов. Дело в том, что именно этот металл хорошо работает в агрессивных условиях, практически не действует на него коррозия.
3. Шкив для установки ремня привода – зубчатый или клиновидный.
4. Вал – стальной ротор, на одном конце которого находится крыльчатка (внутри), а снаружи шкив для установки приводного шкива.
5. Бронзовая втулка или подшипник – смазка этих элементов осуществляется при помощи специальных присадок, которые имеются в антифризе.
6. Сальник позволяет избежать вытекания жидкости из системы охлаждения.

Термостат и его особенности

Сложно сказать, какой именно элемент обеспечивает наиболее эффективную циркуляцию жидкости в системе охлаждения. С одной стороны, помпа создает давление и антифриз двигается по патрубкам с ее помощью.

Но с другой стороны, если бы не было термостата, движение происходило бы исключительно по малому кругу. Конструкция содержит такие элементы:

1. Корпус из алюминия.
2. Выходы для соединения с патрубками.
3. Пластина биметаллического типа.
4. Механический клапан с возвратной пружиной.

Принцип работы заключается в том, что при температуре ниже 85 градусов двигается жидкость только по малому контуру. При этом клапан внутри термостата находится в таком положении, при котором не попадает антифриз в большой контур.

Как только достигнет температура 85 градусов, начнет деформироваться биметаллическая пластина. Она воздействует на механический клапан и открывает доступ антифризу к основному радиатору. Как только снизится температура, клапан термостата вернется в исходное положение под действием возвратной пружины.

Расширительный бачок

В системе охлаждения двигателя внутреннего сгорания имеется расширительный бачок. Дело в том, что любая жидкость, в том числе и антифриз, при нагреве увеличивает объем. А при охлаждении объем уменьшается. Следовательно, необходим какой-то буфер, в котором будет храниться небольшое количество жидкости, чтобы в системе всегда ее было вдоволь. Именно с этой задачей и справляется расширительный бачок – туда выплескивается излишек во время нагрева.

Крышка расширительного бачка

Еще один незаменимый компонент системы – это пробка. Существует два типа конструкции – герметичная и негерметичная. В том случае, если на автомобиле применяется последняя, пробка расширительного бачка имеет только дренажное отверстие, через которое уравновешивается давление в системе.

Система охлаждения

Теперь давайте рассмотрим более внимательно систему охлаждения современного легкового автомобиля. Нужно отметить, что на всех машинах она практически идентична. Отличия касаются в основном мелочей, а также в размещении элементов. Сейчас, применяется в основном принудительная разновидность, для массовых авто она показала себя более эффективной. Состоит она из следующих элементов:

Вентилятор . Этот элемент выполняет вспомогательную функцию. Его задача создавать дополнительный поток воздуха, который обдувая радиатор, охлаждает его. Сейчас обычно вентилятор оснащается электродвигателем. Но, на некоторых моделях применяется принудительный привод от коленвала;

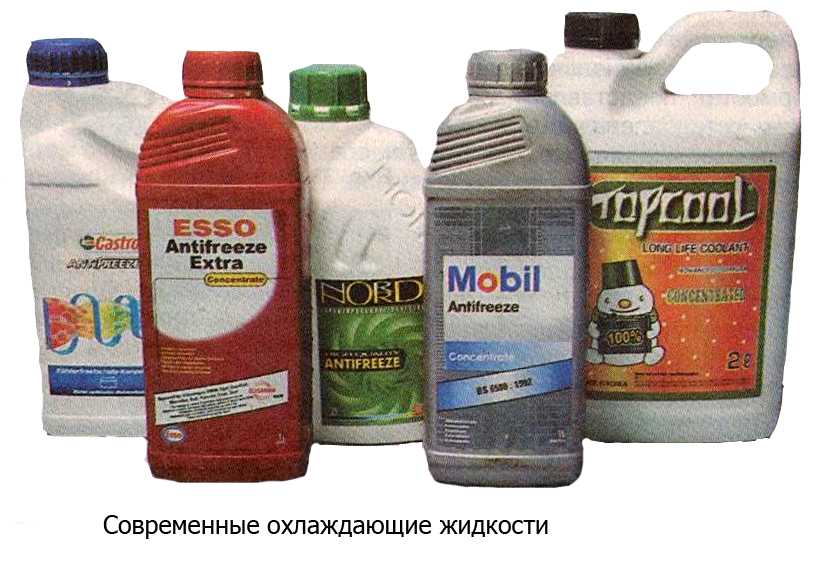

Система охлаждения двигателя: антифриз вместо воды

Раньше в системах охлаждения двигателя автомобиля использовалась обычная вода. При отрицательных температурах вода замерзает. При этом происходит увеличение ее объема, что приводит к повреждению деталей двигателя (головка блока и сам блок трескаются, резиновые шланги лопаются).

Поэтому после поездки воду сливали, а перед следующей поездкой заливали заново. Поверьте, это очень неприятная процедура. Кроме того, обычная вода в системе охлаждения приводит к образованию накипи и к коррозии, что значительно снижает ресурс двигателя.

В современных легковых автомобилях от применения воды отказались повсеместно. На смену ей пришли специальные охлаждающие жидкости (ОЖ) — антифризы.

Отечественным автомобилистам хорошо знакомо название «Тосол». Это торговая марка антифриза, который был разработан для автомобилей ВАЗ.

Чтобы не было никакой путаницы, замечу, что антифриз (от англ. antifreeze — «против замерзания») — это более общее понятие, применимое к любой незамерзающей жидкости, а тосол — это лишь частный случай антифриза.

Поэтому не стоит делить охлаждающие жидкости на антифризы и тосолы, это заблуждение.

Антифриз представляет собой смесь спирта и специальных присадок, благодаря чему обладает пониженной температурой замерзания и высокой температурой кипения.

В отличие от других эксплуатационных жидкостей (масла, тормозные жидкости), для антифризов до сих пор не существует единых международных классификаций, в то же время на рынке присутствует значительное количество марок антифризов разных производителей. В результате остро стоит вопрос о применимости тех или иных антифризов в конкретном автомобиле. Проще говоря, что заливать в расширительный бачок, если снизился уровень или если пришло время замены в соответствии с планом технического обслуживания?

Ответ прост — для доливки и замены можно использовать только тот тип антифриза, который рекомендован производителем автомобиля. Как его узнать? Тип применяемой охлаждающей жидкости практически всегда указан в инструкции (руководстве) по эксплуатации автомобиля. Это та книжка, которая входит в комплект поставки нового автомобиля и очень часто теряется при перепродаже авто.

Если она вам не досталась вместе с автомобилем, не беда! Эту полезную книжку обычно можно скачать с официального сайта автопроизводителя. Достаточно просто посетить раздел «Для владельцев». Например, на сайте «АвтоВАЗа» выложены для скачивания руководства по эксплуатации во всех возможных редакциях по мере внесения изменений и дополнений.

Информацию по антифризу ищите в разделе «Применяемые эксплуатационные материалы и заправочные объемы».

Импортные антифризы одной и той же марки часто поставляются двух видов — концентрат и готовый к употреблению, причем отличия упаковки могут быть едва уловимыми. Будьте внимательны! Следует тщательно изучить инструкцию на этикетке, прежде чем заливать в систему охлаждения двигателя. Если вы приобрели концентрат, его надо обязательно разбавить дистиллированной водой. Пропорции должны быть указаны на упаковке. Они выбираются в зависимости от климатических условий. Для большинства концентратов антифризов разбавление водой в соотношении 1:1 соответствует защите от замерзания при температуре до -38 °С.

Назначение и виды системы охлаждения

Температура газов в камере сгорания в момент воспламенения смеси превышает 2000°С. Такая температура при отсутствии искусственного охлаждения привела бы к сильному нагреву деталей двигателя и их разрушению. Поэтому необходимо воздушное или жидкостное охлаждение двигателя. При воздушном охлаждении не требуются радиатор, водяной насос и трубопроводы, отпадает опасность «размораживания» двигателя зимой при заправке системы охлаждения водой. Поэтому, не смотря на повышенную затрату мощности на приведение в действие вентилятора и затруднённый пуск при низкой температуре применяют воздушное охлаждение на лёгковых машинах и ряде зарубежных автомобилей.

Система охлаждения — жидкостная закрытого типа с принудительной циркуляцией жидкости, с расширительным бачком. Такая система заполняется водой или антифризом, не замерзающим при температуре до минус 40°С.

При чрезмерном охлаждении двигателя увеличиваются потери тепла с охлаждающей жидкостью, неполностью испаряется и сгорает топливо, которое в жидком виде проникает в поддон картера и разжижает масло. Это приводит к снижению мощности и экономичности двигателя и быстрому износу деталей. При перегреве двигателя происходят разложение и коксование масла ускоряющие, отложение нагара, вследствие чего ухудшается отвод тепла. Из-за расширения деталей уменьшаются температурные зазоры, увеличиваются трение и износ деталей, ухудшается наполнение цилиндров. Температура охлаждающей жидкости при работе двигателя должна составлять 85-100°С.

В автомобильных двигателях применяют принудительную (насосную) систему жидкостного охлаждения. Такая система включает рубашки охлаждения цилиндров, радиатор, водяной насос, вентилятор, жалюзи, термостат, сливные краники, указатели температуры охлаждающей жидкости.

Жидкость, циркулирующая в системе охлаждения, воспринимает тепло от стенок цилиндров и их головок и передаёт его через радиатор окружающей среде. Иногда предусматривается направление потока циркулирующей жидкости через водораспределительную трубу или продольный канал с отверстиями в первую очередь к наиболее нагретым деталям (выпуклые клапаны, свечи зажигания, стенки камеры сгорания).

В современных двигателях система охлаждения двигателя используется для подогрева впускного трубопровода, охлаждения компрессора и отопления кабины или пассажирского помещения кузова. В современных автомобильных двигателях применяют закрытые системы жидкостного охлаждения, сообщающиеся с атмосферой через клапаны в пробке радиатора. В такой системе повышается температура кипения воды, закипает вода реже и меньше испаряется.

Как циркулирует охлаждающая жидкость?

Сами системы в бензиновых и дизельных авто похожи, принципиальных различий в их конструкции и работе нет. Они включают в себя множество компонентов, а для их регулирования применяются элементы управления. Чтобы понять, как антифриз циркулирует, рассмотрим основные компоненты СО:

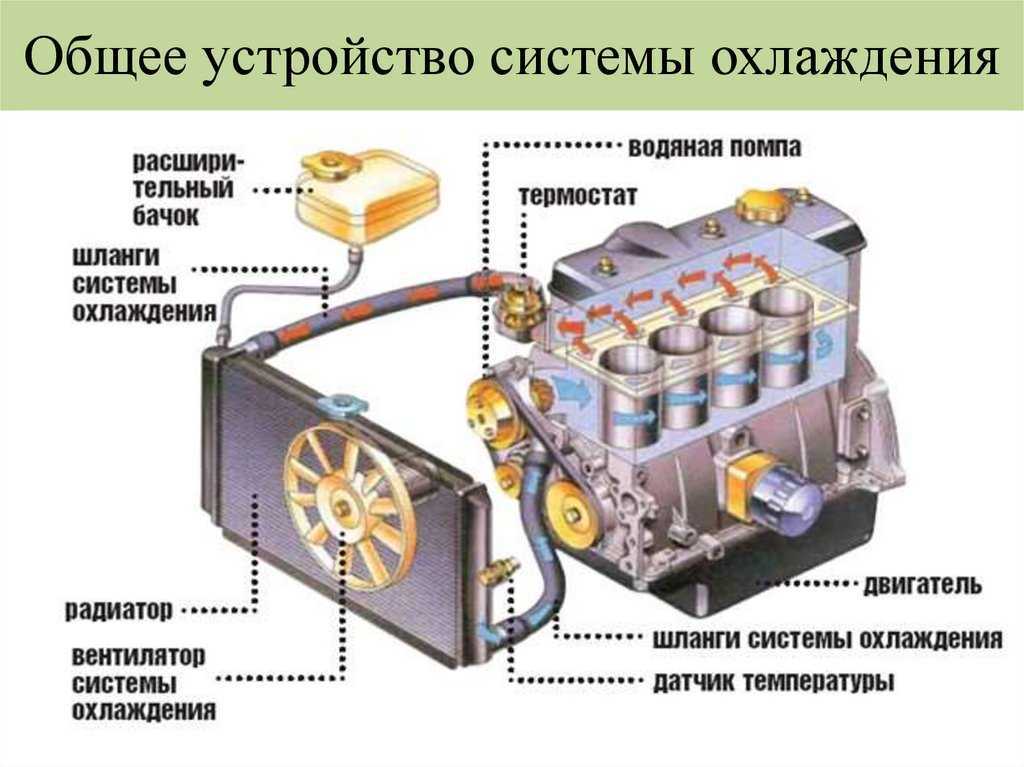

Основные компоненты СО
Радиатор	Нужен для охлаждения горячей ОЖ воздушным потоком.
Масляный радиатор	Охлаждает моторное масло.
Теплообменник отопителя	Служит для нагревания воздушного потока, который проходит через этот элемент. Чтобы компонент функционировал эффективней, его устанавливают у места выхода горячего антифриза из мотора.
Расширительный бачок для жидкости	Через него осуществляется заполнение системы расходником, а его предназначение заключается в компенсации изменения объема ОЖ от температуры в СО.
Центробежный насос или помпа	С его помощью осуществляется непосредственный процесс циркуляции жидкости по СО. В зависимости от конструкции двигателя, на нем может быть установлен дополнительный насос.
Термостат	Обеспечивает оптимальную температуру в СО, регулируя поток ОЖ, который проходит через радиатор.
Датчик температуры ОЖ	В случае ее увеличения выше нормы, сигнализирует водителю об этом при помощи электронного блока управления.

Непосредственное функционирование СО обеспечивает система управления мотором. В современных моторах принцип работы основывается на математической модели, учитывающей множество параметров и определяющей нормальные условия активации и работы всех компонентов.

Понятное дело, что «Тосол» не может проходить по СО сам, поэтому его поток обеспечивается центробежным насосом. Циркуляция охлаждающей жидкости происходит через «рубашку охлаждения». В результате этого мотор транспортного средства охлаждается, а «Тосол» нагревается. Сам ход движения ОЖ в агрегате может происходить либо от первого цилиндра к последнему, или от выпускного коллектора к впускному.

Рассмотрим процесс кругооборот ОЖ подробнее:

Во время работы мотора всегда должна поддерживаться примерно одна температура, которая и определяет его функционирование. Условно она составляет 90 градусов. Такая температура позволяет двигателю развивать хорошую скорость и обеспечивает приемлемый расход бензина. Именно поэтому хладагента по СО такая сложная и разделена на несколько кругов, чтобы мотор мог скорее выйти на такой режим работы.

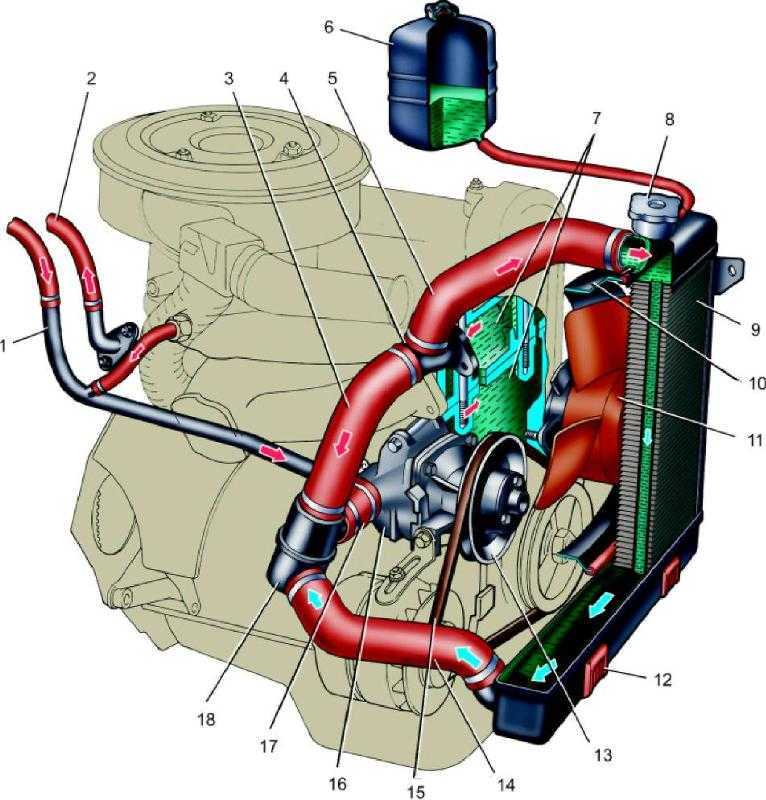

Схема циркуляции

Предлагаем вам своими глазами увидеть схему протекания хладагента. Представлены большой и малый круги.

• а) малый круг круг;
• б) большой круг.

1. радиатор охлаждения;
2. трубка для потока хладагента;
3. расширительный бачок;
4. термостат;
5. центробежный насос;
6. устройство охлаждения блока цилиндров двигателя;
7. устройство охлаждения головки блока;
8. радиаторный отопитель с вентилятором;
9. краник радиатора;
10. отверстие для слива антифриза из блока;
11. отверстие для слива хладагента непосредственно из радиатора;
12. вентилятор.

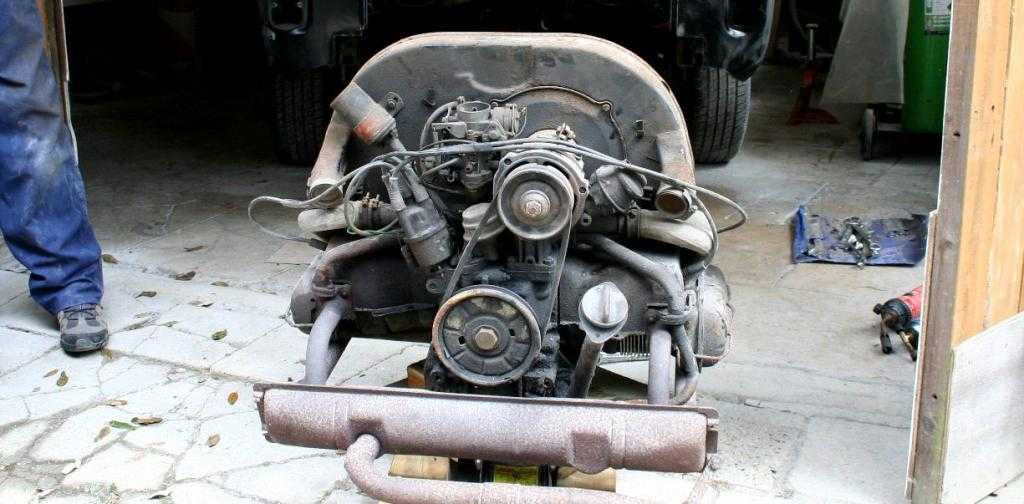

ДВС с воздушным охлаждением

• ДВС с воздушным охлаждением
• Предназначение воздушного охлаждения
• Принцип работы воздушной системы охлаждения
• Естественное воздушное охлаждение
• Принудительное воздушное охлаждение
• Преимущества и недостатки
• Распространённые поломки
• Где применяются двигатели з воздушной системой охлаждения

Для нормальной работы двигателя необходима температура 80 – 90 градусов. А температура в цилиндре в рабочем состоянии может расти до 2000 градусов, что разрушительно влияет на детали. Система охлаждения в машине позволяет мотору не перегреваться в жару и не промерзать в мороз. Нарушение температурного режима чревато быстрым износом деталей, повышенным расходом топлива и масла, падением мощности двигателя.

Таким образом, система охлаждения контролирует температурные пределы для идеальной работы автомобиля.

Предназначение воздушного охлаждения

Прямое предназначение системы охлаждения – поддерживать оптимальную температуру для работы двигателя. Система охлаждения отвечает и за нагрев воздуха в салоне, за охлаждение моторного масла и рабочей жидкости коробки-автомат, иногда охлаждается приемный коллектор и дроссельный узел. В результате сгорания топлива рассеивается 35% тепла.

Принцип работы воздушной системы охлаждения

Воздушный поток принудительно поступает к двигателю при помощи алюминиевых лопастей вентилятора. Движется воздух между ребрами охлаждения, а потом равномерно распределяется с помощью дефлекторов на все детали мотора.

Вентилятор состоит из направляющего диффузора (по окружности в нем имеются неподвижные радиально расположенные лопасти переменного сечения, чтобы направлять поток воздуха) и ротора с 8 радиально расположенными лопатками. Лопасти диффузора меняют направление потока воздуха, и он движется в противоположную от вращения ротора сторону. Это увеличивает давление воздуха и лучше охлаждает двигатель.

Чтобы увеличить площадь поверхности для контакта с воздухом, на блок и головку блока цилиндров установлены дополнительные ребра. В минуту вентилятор может подать 30 кубов воздуха, что позволяет двигателю работать при температуре от –40° до +40°. Термостаты и заслонки позволяют регулировать интенсивность охлаждения двигателя.

Естественное воздушное охлаждение

Самым простым способом охлаждения двигателя является естественное воздушное охлаждение. На внешней поверхности цилиндров стоят ребра, через которые и отдается тепло. Такая система охлаждения стоит на мотоциклах, мопедах, поршневых двигателях и др.

Принудительное воздушное охлаждение

В системе принудительного воздушного охлаждения есть вентилятор и ребра охлаждения. Кожух покрывает вентилятор и ребра. Это способствует направлению воздушного потока и препятствует проникновению тепла извне.

Преимущества и недостатки

Преимущества двигателей с воздушным охлаждением:

1. Простота конструкции. Легко ремонтировать.

2. Незначительный вес.

3. Надежность.

4. Недорого.

5. Хорошие показатели холодного запуска мотора.

Недостатки:

1. Создает шум.

2. Увеличиваются размеры мотора.

3. Неравномерность обдува и локальный перегрев.

4. Чувствительность к качеству топлива, масла и запчастей.

Распространённые поломки

Датчик показывает повышение температуры масла в картере – охлаждающая система дает сбой в работе. Немедленно заглушите мотор и выясните причину. На приборной панели загорается лампа, которая сигнализирует о неполадках. Причина может быть в обрыве ремня вентилятора. Очень редко случаются проблемы в работе термостата.

Двигатели с воздушной системой охлаждения применяются все меньше (их вытесняет жидкостное охлаждение) в машиностроении (компактные малолитражки, дизельные ДВС, грузовики, техника сельского хозяйства).

Авторемонт

Процесс сгорания топливной смеси в цилиндрах двигателя сопровождается высвобождением большого количества тепла, которое нагревает двигатель. Если не охлаждать двигатель во время работы, то через несколько минут его температура превысит критическую, и он разрушится. Чтобы этого не произошло, в автомобиле применяется система охлаждения двигателя.

Состав системы охлаждения двигателя:

• охлаждающая жидкость (тосол или антифриз);
• радиатор;
• вентилятор;
• термостат;
• водяной насос (помпа);
• соединительные патрубки;
• расширительный бачок;
• отопитель салона.

Водяной насос (помпа) начинает работать вместе с двигателем. Как только двигатель заработал, вращающиеся лопасти помпы заставляют охлаждающую жидкость циркулировать по малому кругу системы охлаждения (минуя радиатор). Это надо для того, чтобы двигатель как можно быстрее прогрелся и вышел на свою рабочую температуру.

Когда температура охлаждающей жидкости работающего двигателя достигла рабочего значения, открывается термостат и охлаждающая жидкость начинает циркулировать по большому кругу — через радиатор.

Охлаждающая жидкость (тосол, антифриз) подается в радиатор через верхний патрубок, проходит сверху вниз по его сотам, и через нижний патрубок (уже охлажденная жидкость) подается обратно в рубашку двигателя.

Когда температура охлаждающей жидкости поднимается к верхним значениям (100 °C и более), включается вентилятор, который усиливает поток воздуха через решетку радиатора и увеличивает эффективность охлаждения. На старых машинах вентилятор соединен жестко ремнем с валом помпы и вращается постоянно.

Чтобы жидкость в системе охлаждения не замерзала при низких температурах и не закипала при 100 °C, применяются специальные охлаждающие жидкости: тосол или антифриз. Эти жидкости содержат этиленгликоль или пропиленгликоль — химические соединения, не дающие воде замерзать. Кроме того, охлаждающие жидкости содержат ингибиторы ржавчины, коррозии и вспенивания, что предотвращает образование ржавчины на металлических поверхностях двигателя и радиатора, смазывает водяной насос и не дает жидкости вспениваться, циркулируя по системе.

ВНИМАНИЕ! Не используйте в качестве охлаждающей жидкости воду!!!!. Вода — довольно агрессивная среда, которая быстро разрушает все металлические детали системы охлаждения

При нагреве охлаждающая жидкость расширяется и увеличивается в объеме

Поскольку система охлаждения является герметичной, то излишки охлаждающей жидкости выталкиваются в расширительный бачок, который соединен гибким шлангом в горловиной радиатора. Когда охлаждающая жидкость остывает, она опять подается в систему охлаждения через нижний патрубок расширительного бачка. Расширительный бачок служит также для залива и долива охлаждающей жидкости в систему охлаждения. При открытии крышки расширительного бачка надо быть очень осторожным, т.к. горячие пары могут ошпарить вашу руку

При нагреве охлаждающая жидкость расширяется и увеличивается в объеме. Поскольку система охлаждения является герметичной, то излишки охлаждающей жидкости выталкиваются в расширительный бачок, который соединен гибким шлангом в горловиной радиатора. Когда охлаждающая жидкость остывает, она опять подается в систему охлаждения через нижний патрубок расширительного бачка. Расширительный бачок служит также для залива и долива охлаждающей жидкости в систему охлаждения. При открытии крышки расширительного бачка надо быть очень осторожным, т.к. горячие пары могут ошпарить вашу руку.

В салоне автомобиля находится еще один небольшой радиатор, спрятанный под торпедо, который принято называть отопителем салона автомобиля, или просто — печкой. В холодное время года водитель открывает заслонку печки, и нагретая охлаждающая жидкость начинает циркулировать через теплообменник, нагревая воздух в салоне автомобиля.

Система охлаждения довольно проста и при нормальной работе не требует какого-либо обслуживания. Если утечек охлаждающей жидкости нет, то можно спокойно ездить пару лет. Раз в два года рекомендуется полностью менять охлаждающую жидкость в системе охлаждения автомобиля. Также, надо следить за состоянием резиновых патрубков, поскольку резина со временем пересыхает и растрескивается. Очень будет неприятно, если в дороге вдруг произойдет разрыв патрубка — дальнейшее движение будет практически невозможно. Поэтому, имеет смысл через 5-6 лет проводить полную замену всех резиновых патрубков на новые.
