Особенности ремонта
Снижение работоспособности кондиционера в сочетании с появившимся гудением может свидетельствовать о чрезмерном износе поверхности подшипников или сильном натяжении ремня приводного вала. Все ремонтные работы сводятся к ослаблению ремня и замене поврежденного подшипника.
Ниже приведена пошаговая инструкция по регулировке ремня привода вала. Соблюдая ее точную последовательность, ремонт кондиционера сможет осуществить даже начинающий автомобилист.
Шаг 1. Проверните коленчатый вал за часовой стрелкой. Для этого воспользуйтесь торцевым ключом.
Шаг 2. Пальцами проверьте уровень натяжения ремня.
Проверьте натяжение ремня
Шаг 3. Произведите регулировку натяжения ремня, если в этом есть необходимость.
Отрегулируйте ремень кондиционера
Шаг 4. Для ослабления натяжения немного открутите фиксирующую гайку. Для этого используйте ключ на «17».
Открутите фиксирующую гайку
Шаг 5. Аккуратно снимите ремень автокондиционера.
Снимите ремень
Шаг 6. Открутите фиксирующую гайку крепления правой опоры.
Отсоедините правую опору
Шаг 7. Поверните ранее открученное крепление опоры в сторону кронштейна. Это можно сделать руками.
Проверните опору в сторону кронштейна
Шаг 8. Выведите ремень компрессора для его дальнейшей замены.
Произведите замену ремня компрессора
После выполненных работ нужно собрать все в обратной последовательности. Крепежные элементы желательно обработать смазочным материалом или «WD-40», чтобы в дальнейшем не было проблем с их откручиванием.
При выборе ремня или других деталей для системы кондиционирования экономить нельзя, поэтому отдавать предпочтение нужно оригинальным запчастям. По сравнении с аналогами они стоят на порядок дороже, но и прослужат намного дольше.
Это интересно: Снятие задней опоры силового агрегата Lada Granta
Блок управления системой отопления и вентиляции Lada Granta
Cистема отопления, кондиционирования и вентиляции Лада Гранта представляет собой единый комплекс, который обеспечивает максимально комфортные условия в салоне автомобиля, независимо от погодных условий и режима движения.
Панель блока управления системой установлена на консоли панели приборов.

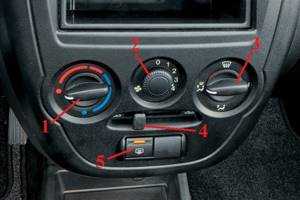

Блок управления системой отопления и вентиляции:
1 – регулятор температуры воздуха;
2 – переключатель режимов работы вентилятора;
3 – регулятор распределения потоков воздуха;
4 – рычаг управления рециркуляцией воздуха;
5 – выключатель обогрева заднего стекла.
Наружный воздух в салон автомобиля может поступать через центральные и боковые дефлекторы системы отопления и вентиляции, в зону расположения ног, головы и на ветровое стекло.
Интенсивность подачи воздуха в салон регулируется поворотом рукоятки переключателя режимов работы вентилятора. При этом включается одна из четырех скоростей вращения вентилятора. Поворачивая рукоятку переключателя по часовой стрелке, увеличивайте скорость вращения вентилятора.
Положение рукоятки регулятора распределения потоков задает следующие направления потоков воздуха в салоне
1. Воздушный поток поступает в нижнюю часть салона, в зоны ног водителя и пассажиров, а также через сопла обдува к ветровому стеклу и стеклам передних дверей автомобиля;
2. Воздушный поток через сопла обдува поступает к ветровому стеклу и стеклам передних дверей автомобиля;
3. Воздушный поток через боковые и центральный дефлекторы поступает в верхнюю часть салона автомобиля для обдува водителя и пассажиров.
4. Воздушный поток поступает в нижнюю часть салона, в зоны ног водителя и пассажиров.
Регулятор температуры воздуха
Поворотом рукоятки регулятора температуры воздуха изменяйте температуру воздуха, поступающего в салон.
Для повышения температуры воздуха поверните рукоятку регулятора влево, в красный сектор шкалы, а для снижения температуры воздуха – вправо, в синий сектор. С ее помощью можно определять откуда брать воздух печке – с салона либо снаружи. С салона нужно брать, когда на улице есть неприятный запах, или нужно прогреть машину быстрее.
Рычаг управления системой рециркуляции
Для включения режима рециркуляции переведите рычаг в крайнее правое положение. При включенном режиме рециркуляции наружный воздух не поступает в салон, а вентилятор воздухонагнетателя обеспечивает циркуляцию воздуха внутри салона. Этот режим используют для быстрого прогрева салона в холодное время года, а также при запыленности и загазованности окружающего воздуха.
Для поступления в салон наружного воздуха переведите рычаг в крайнее левое положение.
Направления и интенсивность потоков воздуха через боковые и центральные дефлекторы системы вентиляции и отопления регулируются соответствующим поворотом направляющих лопаток до их полного открытия и поворотом корпуса дефлектора.
Примечание:
Не рекомендуется длительное включение режима рециркуляции во время движения автомобиля, так как это обычно приводит к запотеванию стекол.
Выключатель обогрева заднего стекла
Включение и выключение обогрева заднего стекла осуществляется нажатием клавиши при включенном зажигании. Включается она кнопкой, расположенной ниже рукоятки.
Составные элементы кондиционера
Терморегулирующий клапан находится в корпусе испарителя и предназначен для снижения давления. Данное явление способствует кипению хладагента в испарителе. Необходимо отметить, что устройство не нуждается в настройке.
Что касается ресивера-осушителя, то этот агрегат применяется для сжиженной очистки хладагента. Фильтрация осуществляется за счет силикагеля. Длительная разгерметизация системы кондиционирования предусматривает замену устройства. Связано это с тем, что осушитель в модели «Фрост» после заправки системы не способен полноценно выполнять свои функции. Результатом может стать образование кислот и их разрушение внутри системы кондиционирования.
Составные элементы рассматриваемой конструкции соединены между собой трубопроводом. Это изделие изготавливается из сплава алюминия и обладает единым герметичным контуром. В процессе эксплуатации транспортного средства рекомендуется избегать возможных появлений вмятин или царапин на данном трубопроводе. Подвижные элементы кондиционера соединены между собой специальными гибкими вставками из синтетического сырья. Эти вставки способны выдерживать давление до 30 Бар. Каждое резиновое трубопроводное соединение оснащено колечками, которые предназначены для улучшения герметизации. Необходимо отметить, что колечки эти — одноразовые, поэтому они требует замены при демонтаже или разъединении трубопроводов и вставок.
Меняем радиатор печки на Лада Гранта своими руками + видео
Лада Гранта стала действительно популярным автомобилем. И, во многом, случилось это благодаря доступной цене и неплохим комплектующим. К примеру, печка на Лада Гранта установлена довольно неплохая, так как прогревает она салон до нужного уровня очень быстро. Над этим вопросом инженеры АвтоВАЗ поработали очень хорошо, так как для наших суровых зим очень актуален вопрос качественного обогрева салона.
| ТОП-15 самых полезных товаров для Лада Гранта — НАШ ОПЫТ! |
1 Демонтируем радиатор печки Лада Гранта 1.1 Установка нового радиатора Лада Гранта
1.2 Выбор нового радиатора отопителя (проверенные артикулы)
2 Советы
3 Особенности работы печки Лада Гранта
Демонтируем радиатор печки Лада Гранта
Этот радиатор в итоге «потёк» в салон автомобиля. А пары антифриза вредны!
Несмотря на то, что к качеству исполнения печки обычно претензий нет, поломки всё же могут произойти. Если сосредоточиться на радиаторе, то он может забиться или же потечь. В любом случае, нужно сразу же приступать к демонтажу печки, после чего её уже можно будет детально осмотреть, и разобраться в причинах поломки.
Большинство работ придётся проводить на верхней части моторного отсека, а также из салона машины. По сути, ни яма, ни домкрат, ни подъёмник в этом случае нам не потребуются. Учитывайте лишь то, что доступ в моторный отсек будет крайне сложным.
- Для начала, откручиваем пару хомутиков, которыми крепятся патрубки печки к радиатору отопителя. Этим самым мы освобождаем их, чтобы суметь снять патрубки полностью.
- Теперь нам будет доступен слив охлаждающей жидкости из радиатора. Естественно, что заранее придётся позаботиться о ёмкости, куда эта жидкость будет сливаться.
- Патрубки же, по возможности, отводим в сторону. В принципе, большая часть работы в моторном отсеке на этом завершается.
- Далее следует работа из салона машины. Возле ручника можно обнаружить один саморез, которым крепится тоннель, а также ещё один саморез для фиксации кожуха стояночного тормоза. Откручиваем их полностью. Помимо этого, со стороны водителя и со стороны пассажира будет ещё по два самореза, которыми крепится тоннель с обеих сторон.
Один саморез под тоннелью ручника
Открутить два самореза. Один на фото видно, второй правее, ближе к ручке КПП
Три болта крепления педали
Открылся доступ к патрубкам радиатора отопителя

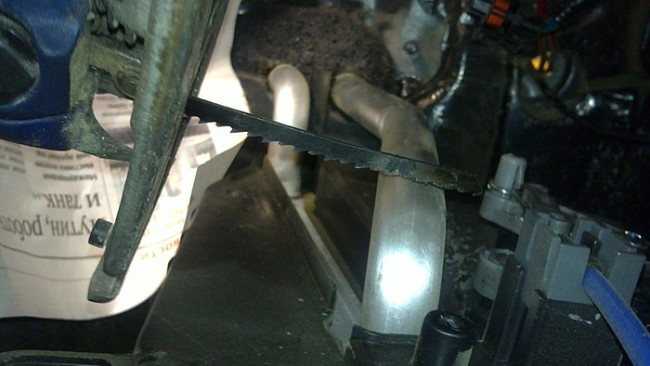

Отпиливаем трубки радиатора для его съёма
Установка нового радиатора Лада Гранта
Аккуратно обклеиваем его по периметру поролоном, после чего начинаем работать с окном в корпусе печки.
Аккуратно прорезаем небольшое окошко подходящего размера, ближе к нижней части корпуса печки.
После этого новый радиатор станет на своё место очень хорошо. Сборка всех остальных частей производится в обратной последовательности.
Выбор нового радиатора отопителя (проверенные артикулы)
На роль штатного радиатора отопителя неплохо подойдёт модель специально для Лада Гранта Лузар под индексом LRh 0190b.
Он полностью выполнен из алюминиевого сплава, а цена данного радиатора составляет около полутора тысяч рублей. Помимо Лада Гранта, подойдёт он и для установки во вторую версию Лада Калина.
В общем же, на отечественном рынке, пока что, редко встречаются альтернативы. Так что автолюбителям приходится довольствоваться данным радиатором. Впрочем, он показывает себя достаточно хорошо, особенно, если не применять для его «ремонта» специальные присадки, которые заклеивают собой каналы подачи жидкости.
Радиаторы, так называемого, нового образца, характеризуются особенностями крепления. К тому же, такие радиаторы не цельные, а состоят из двух частей. Они собраны вместе посредством трех саморезов.
Что же касается «старого» образца радиатора, то он имеет полностью цельную структуру. Впрочем, большинство элементов крепления совпадает с новым типом, так что установка любого из них не должна привести к каким либо трудностям.
Советы
Потёк Антифриз в салон
Чтобы не допустить появления проблем с радиатором отопителя, за ним нужно тщательно следить. К примеру, уже с первых дней покупки машины периодически заглядывайте под машину, чтобы увидеть, есть ли там темные пятна. А в моторном отсеке не лишним будет пронаблюдать состояние шлангов системы охлаждения. Если вы заметили следы антифриза в любом из этих мест, то нужно сразу же обращаться за помощью, или же проводить ремонт самостоятельно.
Шланги подключения радиатора печки, по возможности, нужно заменить новыми, промазав места соединения герметиком. Но некоторые не согласны с этим мнением. Ведь герметик со шланга может попасть внутрь системы охлаждения и привести к порче помпы. В результате чего ремень ГРМ порвётся и клапана встретятся с поршнями.
Блок управления системой отопления и вентиляции Lada Granta
Cистема отопления, кондиционирования и вентиляции Лада Гранта представляет собой единый комплекс, который обеспечивает максимально комфортные условия в салоне автомобиля, независимо от погодных условий и режима движения.
Панель блока управления системой установлена на консоли панели приборов.
Блок управления системой отопления и вентиляции:
1 – регулятор температуры воздуха;
2 – переключатель режимов работы вентилятора;
3 – регулятор распределения потоков воздуха;
4 – рычаг управления рециркуляцией воздуха;
5 – выключатель обогрева заднего стекла.
Наружный воздух в салон автомобиля может поступать через центральные и боковые дефлекторы системы отопления и вентиляции, в зону расположения ног, головы и на ветровое стекло.
Интенсивность подачи воздуха в салон регулируется поворотом рукоятки переключателя режимов работы вентилятора. При этом включается одна из четырех скоростей вращения вентилятора. Поворачивая рукоятку переключателя по часовой стрелке, увеличивайте скорость вращения вентилятора.
Положение рукоятки регулятора распределения потоков задает следующие направления потоков воздуха в салоне
1. Воздушный поток поступает в нижнюю часть салона, в зоны ног водителя и пассажиров, а также через сопла обдува к ветровому стеклу и стеклам передних дверей автомобиля;
2. Воздушный поток через сопла обдува поступает к ветровому стеклу и стеклам передних дверей автомобиля;
3. Воздушный поток через боковые и центральный дефлекторы поступает в верхнюю часть салона автомобиля для обдува водителя и пассажиров.
4. Воздушный поток поступает в нижнюю часть салона, в зоны ног водителя и пассажиров.
Регулятор температуры воздуха
Поворотом рукоятки регулятора температуры воздуха изменяйте температуру воздуха, поступающего в салон.
Для повышения температуры воздуха поверните рукоятку регулятора влево, в красный сектор шкалы, а для снижения температуры воздуха – вправо, в синий сектор. С ее помощью можно определять откуда брать воздух печке – с салона либо снаружи. С салона нужно брать, когда на улице есть неприятный запах, или нужно прогреть машину быстрее.
Рычаг управления системой рециркуляции
Для включения режима рециркуляции переведите рычаг в крайнее правое положение. При включенном режиме рециркуляции наружный воздух не поступает в салон, а вентилятор воздухонагнетателя обеспечивает циркуляцию воздуха внутри салона. Этот режим используют для быстрого прогрева салона в холодное время года, а также при запыленности и загазованности окружающего воздуха.
Для поступления в салон наружного воздуха переведите рычаг в крайнее левое положение.
Направления и интенсивность потоков воздуха через боковые и центральные дефлекторы системы вентиляции и отопления регулируются соответствующим поворотом направляющих лопаток до их полного открытия и поворотом корпуса дефлектора.
Примечание:
Не рекомендуется длительное включение режима рециркуляции во время движения автомобиля, так как это обычно приводит к запотеванию стекол.
Выключатель обогрева заднего стекла
Включение и выключение обогрева заднего стекла осуществляется нажатием клавиши при включенном зажигании. Включается она кнопкой, расположенной ниже рукоятки.
Поиск и устранение неисправностей на Лада Гранта
В процессе эксплуатации, автовладелец может столкнуться с рядом поломок, которые влияют на работу климатической системы. На каждую проблему есть свое решение.
Неисправности и способ устранения:
Течи фреона, как правило, происходят на стыках трубок, шлангов или на конденсоре в виде пробоин. Пробоины возможны в результате воздействия дорожных камней. Чтобы уберечь себя от этого, рекомендуется установить защитную сетку в бампер.
Со временем, какая-то часть фреона может выходить. Такое явление считается нормальным, так как часть газа выходит через заправочные штуцеры.
Но если хладагент выходит из системы за один сезон, это уже неисправность, которую необходимо диагностировать в специализированном сервисе.
Про рециркуляцию
Включение рециркуляции производится рукояткой №3 (Granta, Kalina) или нажатием на кнопку со стрелками по кругу №19 (Vesta, XRAY).
- Для ускорения прогрева или охлаждения салона после стоянки автомобиля можно включать режим рециркуляции на непродолжительное время, после достижения комфортной температуры или при запотевании стёкол необходимо включить подачу приточного воздуха.
- Длительное использование режима рециркуляции может привести к возникновению у водителя дремоты или сонливости и к потере управления. Используйте режим рециркуляции только при необходимости. Рекомендуется преимущественно использовать режим приточного воздуха.
- Нельзя спать в автомобиле при включенном режиме рециркуляции. Это может привести к причинению серьёзного вреда здоровью или гибели людей в результате снижения содержания кислорода в воздухе салона автомобиля.
Комбинация приборов описание и обозначения значков Lada Granta
1. Сигнализатор состояния подушки безопасности, включается оранжевым цветом при включении зажигания и после запуска двигателя гаснет, горение лампы в других случаях указывает на неисправность системы, необходимо как можно скорее обратиться в сервис, т.к. помимо отказа в аварийной ситуации, подушка может неожиданно раскрыться
2. Сигнализатор неисправности силового агрегата (не используется)
3. Сигнализатор недостаточного давления в шинах, загорается при при падении давления в шинах
4. Аварийная сигнализация
5. Сигнализатор не пристегнутого ремня безопасности водителя, загорается при включении зажигании, если не пристегнут ремень безопасности
6. Сигнализатор состояния электро усилителя рулевого управления (подключен в вариантном исполнении), включается оранжевым цветом при включении зажигания и после запуска двигателя гаснет, горение лампы во время работы двигателя указывает на неисправность ЭУР, которую необходимо как можно скорее устранить
7. Сигнализатор резервного остатка топлива, указывает на необходимость дозаправки автомобиля, не допускайте полной выработки бензина, т.к. это может привести к поломке топливного насоса
8. Сигнализатор незакрытых дверей, загорается красным светом если открыта дверь
9. Сигнализатор режима иммобилайзера, загорается оранжевым светом и отображает состояние иммобилизатора и режима охраны автомобиля
10. Жидкокристаллический дисплей бортового компьютера, отображает информацию с БК
11. Кнопка сброса показаний счетчика суточного пробега, нажатием на кнопку устанавливают на 0 счетчик суточного пробега в жидкокристаллическом дисплее или выбирают режимы показа суточного или общего пробега
12. Сигнализатор включения ближнего света фар, указывает на включение ближнего света фар
13. Сигнализатор режима работы системы курсовой устойчивости (ESC) (в вариантном исполнении), включается желтым цветом при включении зажигания и после запуска двигателя гаснет, горение лампы «ESC OFF» свидетельствует об отключении системы, а горение и мигание во время движения указывает на срабатывание системы курсовой устойчивости, в остальных случаях горение лампы свидетельствует о неисправности системы
14. Сигнализатор режима работы системы курсовой устойчивости (ESC) (в вариантном исполнении), включается желтым цветом при включении зажигания и после запуска двигателя гаснет, горение лампы «ESC OFF» свидетельствует об отключении системы, а горение и мигание во время движения указывает на срабатывание системы курсовой устойчивости, в остальных случаях горение лампы свидетельствует о неисправности системы
15. Сигнализатор запрета перехода на высшую передачу «О/D OFF» (не используется)
16. Сигнализатор включения дальнего света фар, указывает на включение дальнего света фар
Лампы указателей поворота — включаются при включении указателя поворота Лада Гранта

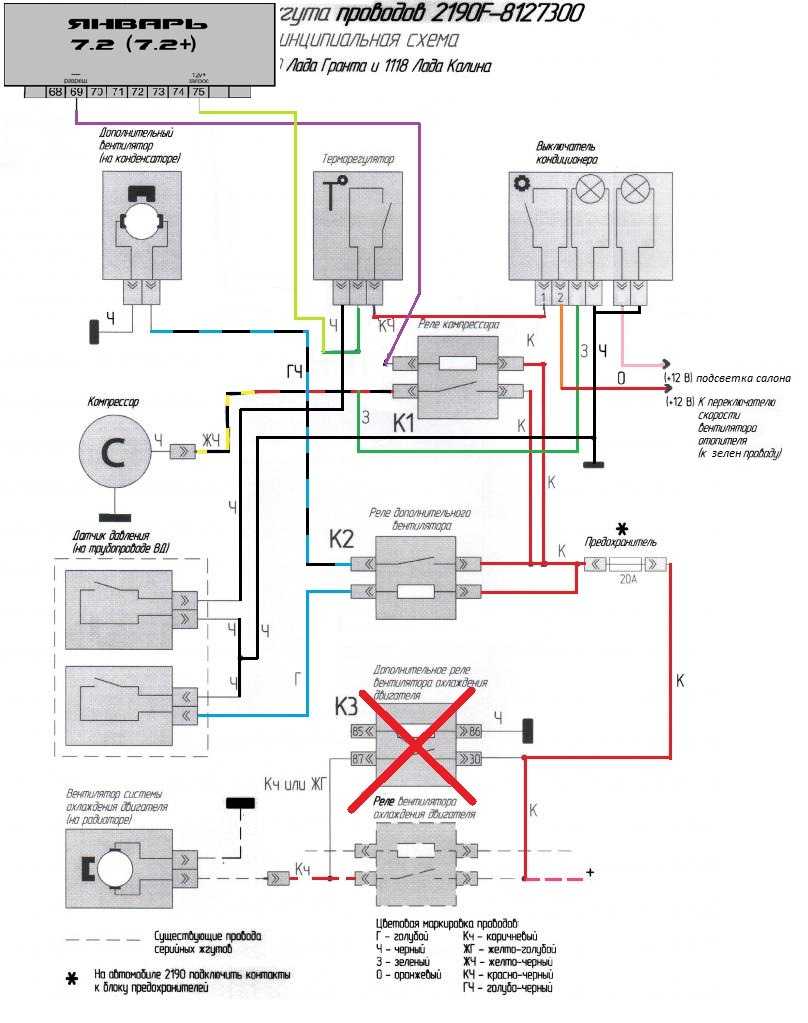

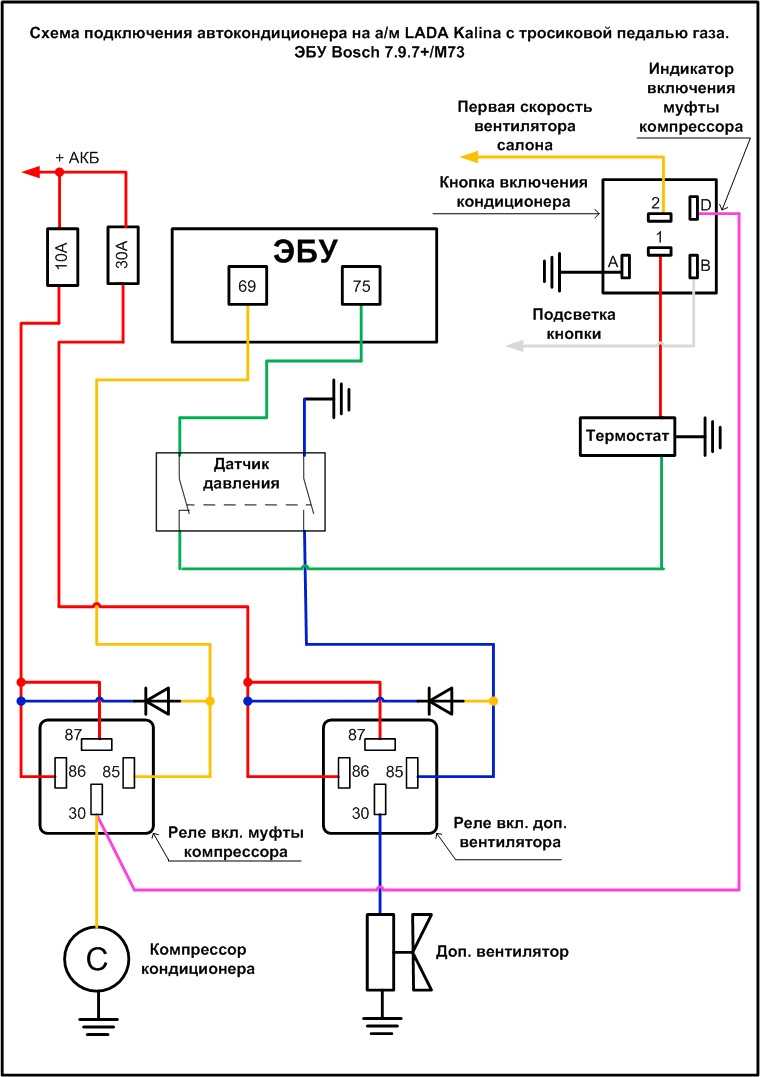

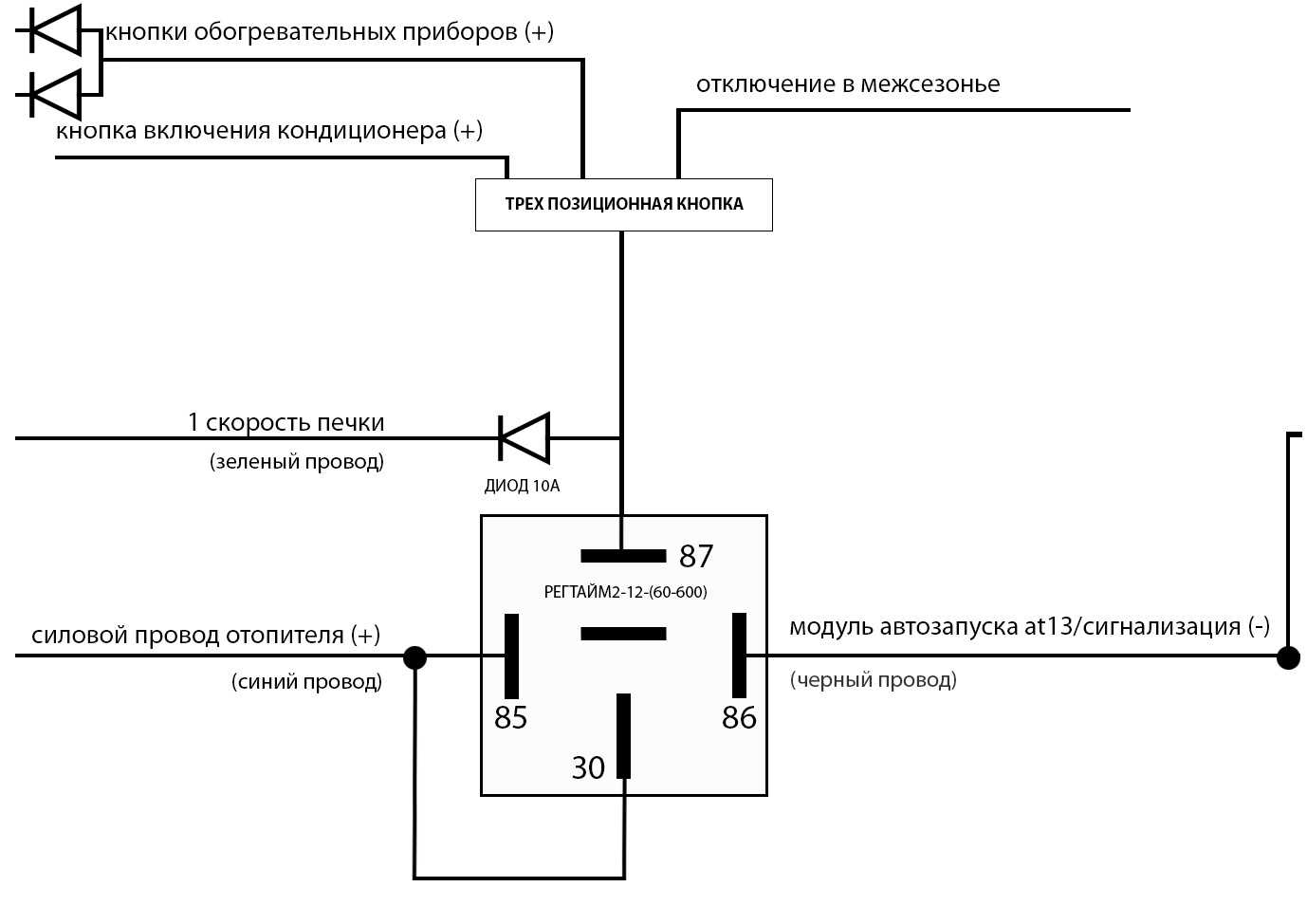

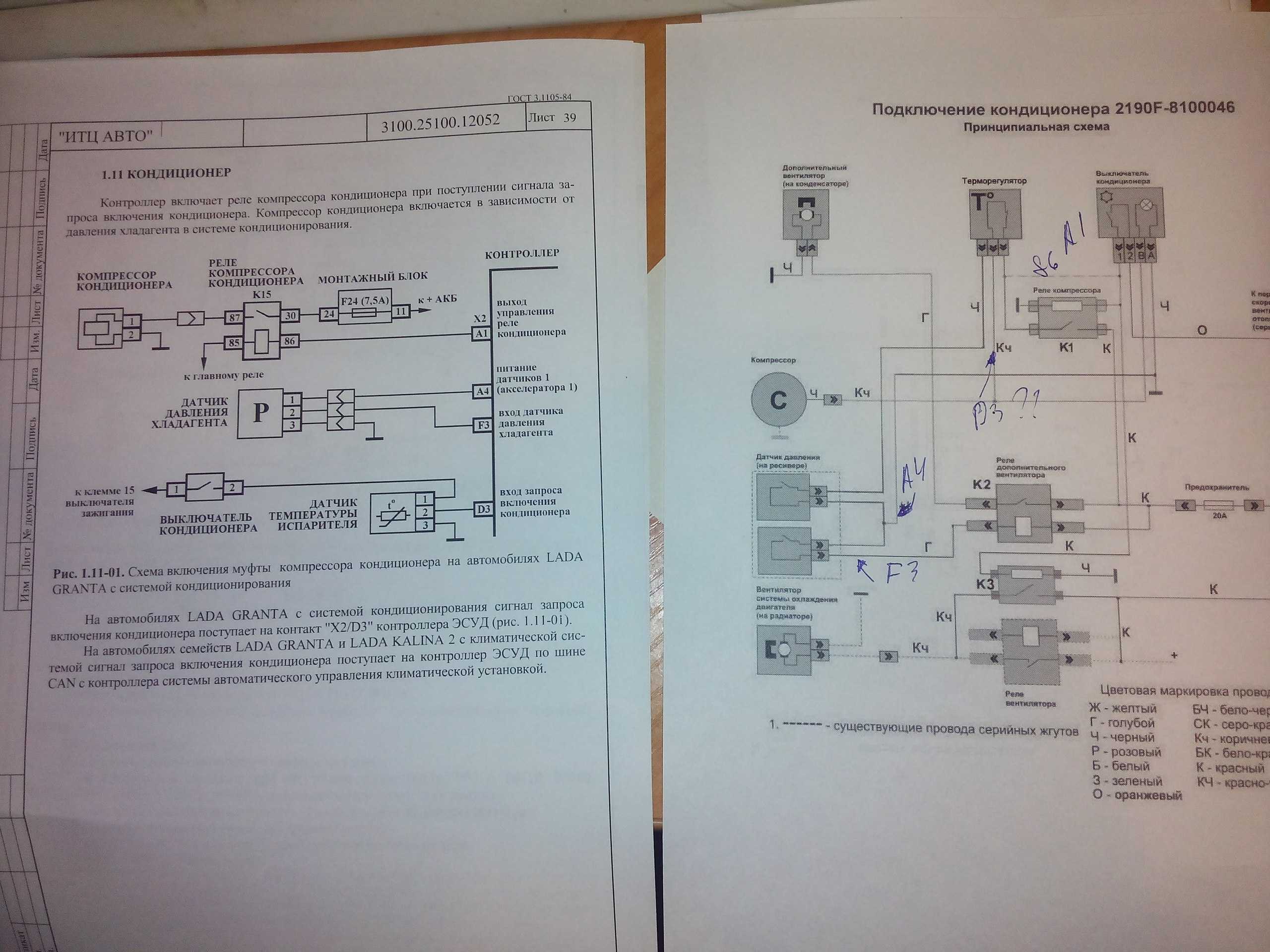

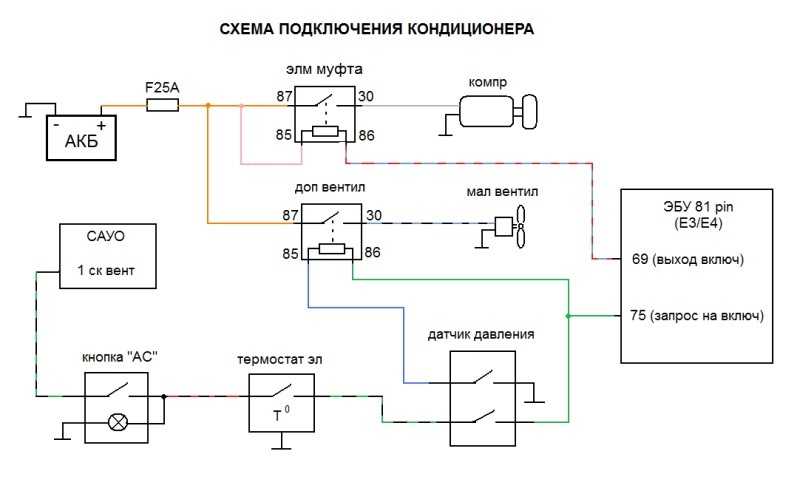

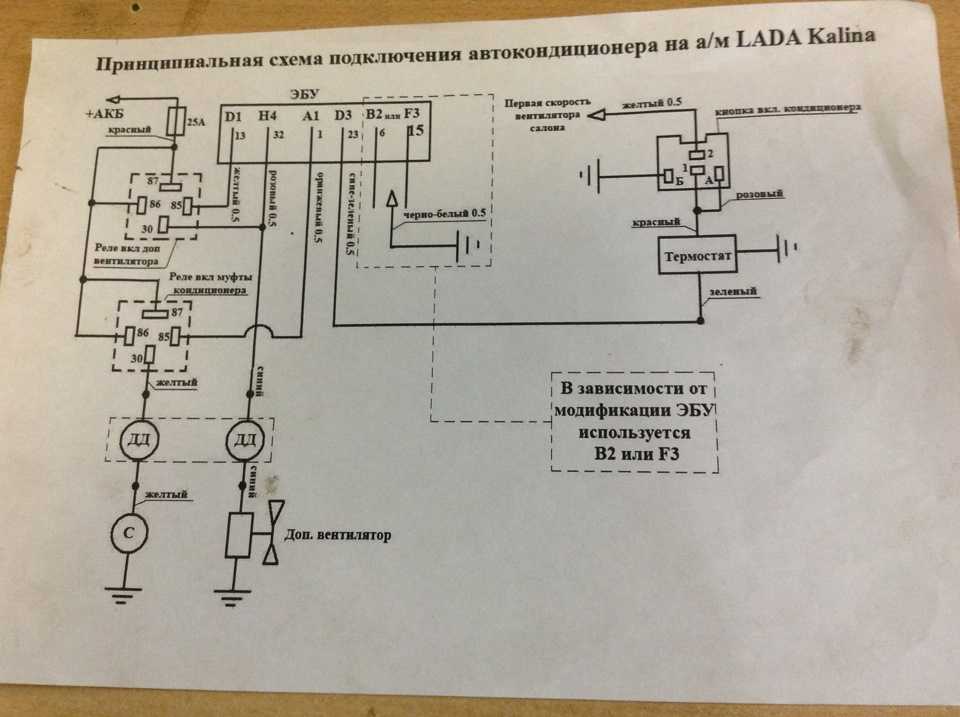

Установка кондиционера лада гранта
Наша Гранта сейчас на своей исторической родине – в городе Тольятти. В автомобильной столице России не только производят автомобили LADA, но и изготавливают всевозможное дополнительное оборудование, элементы для тюнинга и стайлинга. Мы решили воспользоваться случаем и установить кондиционер в Ладу Гранту – это оказалось совсем просто и относительно недорого. АВТОВАЗ пока что не устанавливает на конвейере кондиционеры в LADA Granta, но планирует это делать уже совсем скоро. Между тем, ежемесячно продается более 10 000 автомобилей без кондиционеров.
Купить комплект для установки кондиционера Лада Гранта мы решили в , тем более выбирать особо и не приходится – на данный момент они единственные, кто производит это оборудование для Гранты.
Меня волновало несколько вопросов перед принятием решения ставить кондиционер в Гранту или нет. Во-первых, это шанс лишиться заводской гарантии на автомобиль, а во-вторых, возможная потеря мощности двигателя при работе «фростовского» оборудования. Но, в итоге, желание провести лето при комфортной температуре за рулем перевесило опасения. Кстати, чтобы не придумывать ответы на вопросы, которые я сам себе задавал, мы получим на них ответы совсем скоро. Не за горами первое ТО и запланированный тест Нашей Гранты на скоростном кольце испытательного полигона в Сосновке, где легко проверить на «максималке» поведение автомобиля с включенным кондиционером и без него.
Окончательное решение ставить кондиционер на Нашу Гранту было принято на Всероссийском слете любителей автомобилей LADA в Нижнем Новгороде, в котором приняли участие и ребята из «ФРОСТ» на черной Лада Гранта с кондиционером. Тогда-то я проверил работу оборудования и получил дисконтную карту на покупку кондиционера.
«ФРОСТ» более 16 лет занимается производством автомобильных климатических систем. На сегодняшний день является одной из самых крупных компаний по производству автокондиционеров и их компонентов» – написано на их сайте (https://www.frost-lada.com/) в сети Интернет
Похвально, но мне важно другое, чтобы все «встало» в автомобиль без доработок и, главное, работало
Руководил установкой кондиционера в Нашу Гранту Артур Каспаров, коммерческий директор ООО «ФРОСТ», он же подготовил видео-ролик, в котором запечатлены все основные моменты установки оборудования с его комментариями. Предлагаю посмотреть это видео прямо сейчас.
А теперь о цене…
Смета:
Стоимость комплекта – 20 500 руб. с учетом скидки для официального Лада Гранта Клуба (22 000 руб. – рыночная стоимость). Стоимость установки – 6 000 руб.
Итого: 26 500 руб.
Для тех, кого заинтересовал вопрос установки кондиционера «ФРОСТ» в свою Ладу Гранту, выкладываю несколько документов: – Инструкция по монтажу кондиционера в автомобиль Лада Гранта – Сертификат соответствия на кондиционер для Лада Гранта
В следующем материале блога читайте о том, как Наша Гранта проходила первое ТО.
__________________ Что-то новенькое: Лада Нива Клуб
– танки грязи не боятся, а также новая LADA 4×4 Urban!Лада Веста Клуб – будущее АВТОВАЗа уже наступает.LADA Xray Клуб – кто просил покруче? Все наши Клубы на одной странице – www.ladaclub.net
Проверка кондиционера зимой: как не ошибиться?
Как проверить работоспособность кондиционера автомобиля своими руками в зимнее время года?
Для этого есть несколько способов:
- Один из методов — на ощупь. В этом случае салон необходимо максимально отопить, а затем регулятор температуры следует установить на холод, после чего кондер выключается. Если ваша машина оборудована системой климат-контроля, то в этом случае нужно будет установить наиболее низкую температуру. Сделав это, из дефлекторов должен начать выходить холодный воздух. Учтите, что отопить салон транспортного средства нужно в любом случае, поскольку если температура испарительного устройства агрегата будет около нуля градусов, то кондер не включится.
- Еще один метод — на глаз. Запустите мотор автомобиля и прогрейте его до рабочей температуры, после чего включите кондер. Если спустя несколько секунд вы услышите щелчок из-под капота, а оборот ДВС увеличатся, это будет свидетельствовать о том, что в работу включилась муфта привода компрессора. При включении муфты и дальнейшем ее отключении с повторением цикла можно с уверенностью сказать, что в системе недостаточно фреона.
В том случае, если температура воздуха на улице составляет менее 10 градусов мороза, то диагностику придется на время отложить. Все потому, что давление расходного материала в системе сильно снижается, а если у вас нет опыта в диагностике кондиционеров, то при проверке можно допустить ошибку. Если вы все же решите произвести проверку, то перед активацией кондера салон транспортного средства нужно прогреть, в частности, теплой должна быть центральная консоль. Контроллер испарительного устройства, который обычно располагается под консолью и позволяющий предотвратить его обмерзание, будет «думать», что его необходимо остудить (автор видео — Михаил Автоинструктор).
Следует также включить на печке функцию рециркуляции воздушного потока. Большинство транспортных средств, оснащенных системой климат-контроля, в данном случае перестают учитывать температурные параметры воздуха и принудительно включают компрессор. После запуска последнего потрогайте рукой стальную часть «обратки» — речь идет о части магистрали, которая идет из салона в компрессор. Только возьмитесь за нее рукой, а не пальцами.
Спустя несколько секунд вы должны почувствовать, что магистраль становится более холодной. Сам компрессорный узел может отключаться и включаться с определенной периодичностью, в этом нет ничего страшного. Наиболее оптимальным вариантом будет, если магистраль будет настолько холодной, что за нее невозможно будет взяться.
Затем необходимо аккуратно взять железную часть напорной магистрали, проходящей от компрессора к радиатору. Эта часть должны быть или достаточной теплой, если температура на улице зимой не особо низкая. Если же на улице мороз, то эта часть патрубка должна быть очень горячей. После этого нужно потрогать наиболее тонкий патрубок, идущий от радиаторного устройства в салон машины. Она не должна быть настолько горячей, что за нее нельзя будет взяться, поскольку это будет свидетельствовать о забитом радиаторном узле, неработоспособности вентилятора или о том, что в системе переизбыток фреона.
