Конструкция фары ваз 2110

Как разобрать фару ВАЗ 2110

Устройство фар десятки в зависимости от производителя может сильно отличаться (см виды фар ). Разборка фары будет показана на двух наиболее популярных моделях: Киржач (Завод Автосвет) и Bosch.

Фары ВАЗ 2110 Киржач

Чтобы снять стекло фары следует аккуратно вставить в угол стекла плоскую отвёртку, а затем в образовавшуюся щель просунуть канцелярский нож, поэтапно срезаем герметик, помогая отверткой. Если герметик не поддается, тогда его нужно нагреть, используя фен, более подробно об этом рассказано в видео:

После того как стекло фары демонтировано, снимаем отражатель фары, откручивая три болта:Чтобы снять плату с отражателем и модулем из фары, следует снять прижимную пружину через отверстие гидрокорректора. Затем максимально закручиваем регулировку и подсовываем ручку отвертки, после чего начинаем выкручивать сначала один винт регулировки, затем другой. Вынимаем плату из фары.

Фары ВАЗ 2110 Бош

Замена стекла фары Bosch производится проще, т.к. вместо герметика используется резиновый уплотнитель. Снимаем стекло фар, предварительно отстегнув защелки.Чтобы снять отражатель фары пришлось выкрутить полностью регулировочные винты и вытащить колпачок внутри отражателя (закрывающий лампу ближнего света), поддев его отверткой с другой стороны.При обратной сборке фары установка стекла производится с помощью герметика или уплотнителя (можно использовать мягкий, строительный). Кстати, а Вы знаете, как сделать тюнинг фар ВАЗ 2110 ?

Тюнинг и ремонт ВАЗ 2110

Информация, представленная в этой статье, будет касаться разбору фары ВАЗ 2110. Для чего же нужно разбирать фару? В моем случае, я делал это для того, чтобы вставить диодную ленту внутрь фары. Также это пригодится тем, у кого фара потеет. Причины могут быть разные.

Как снять фару с ВАЗ 2110 в этой статье я описывать не буду, так как подробную информацию об этом вы можете найти ЗДЕСЬ.

Ну что ж, приступим к самому процессу. Для того чтобы разобрать фару ВАЗ 2110 нужно набраться терпения. Так как процесс разбора просто, но может подзатянуться.

Сначала рассмотрим, как разобрать фару ВАЗ 2110 (Киржач)

Итак, первым делом нужно снять стекло с фары. Я считаю этот этап самым долгим и опасным

Опасным, потому что при неосторожности можно разбить стекло.

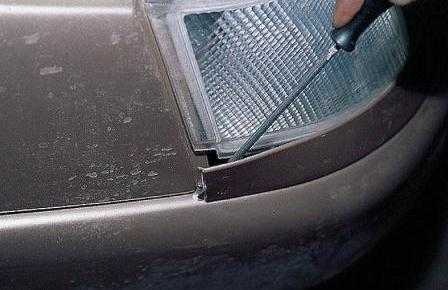

А) Вставляем в край фары, между стеклом и пластмассовым блоком отвертку или нож.

Б) При этом появиться небольшая щель, через которую можно вставить канцелярский нож и начать обрезать герметик.

В) будьте аккуратны, не спешите, не вставляйте отвертку сильно глубоко, иначе стекло фары просто треснет.

Г) Проходимся ножом по всему периметру фары. Если герметик не поддается, фару можно прогреть феном.

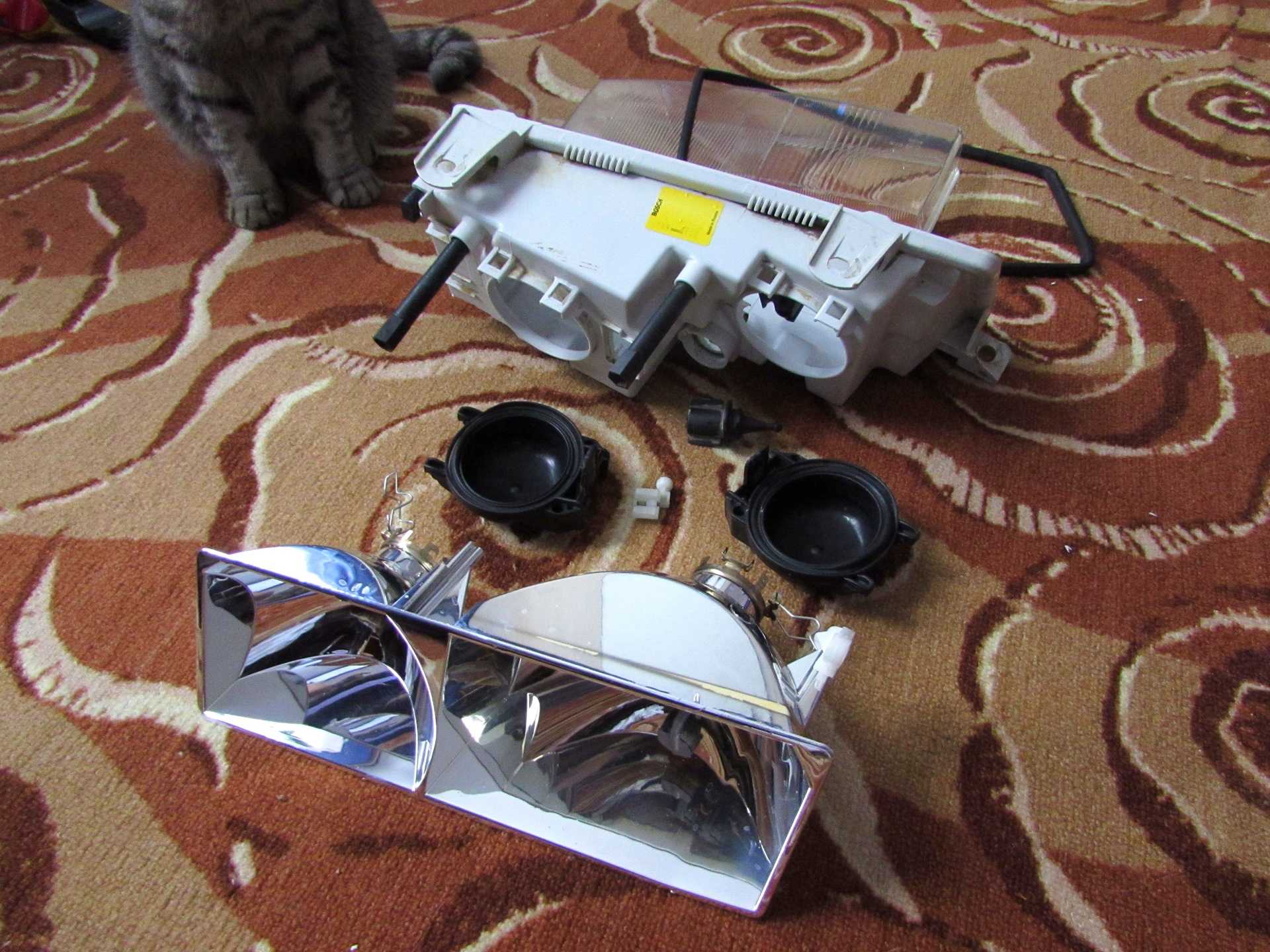

разборка фар Киржач ваз 2110

Разборка фар Киржач ваз 2110

Видеоурок по разборке передних фар десятого семейства (Киржач) Ролик представляет собой пример, полной.

ремонт фары ваз 2110 boch

Ремонт фары ваз 2110 boch

Д) Когда по всему периметру фары чуть подрезали герметик, можно аккуратно отвертку утопить больше в глубь фары или вставить отвертку потолще.

Е) И опять проходимся ножом по всему контуру. (с первой фарой я игрался 2 часа, со второй меньше, то ли опыта набрался, то ли герметика было там меньше. Вторая мне поддалась за пол часа).

Ж) Когда стекло уже полностью отошло, снимите его с фары. Будьте аккуратны, так как стекло у меня зацепилось за хромированную пластмасску внутри фары. А она то прикруче сзади фары тремя болтами. Поэтому, если и у вас так случилось, подденьте ее канцелярским ножом, чтобы она отцепилась от стекла.

Со стеклом разобрались, идем дальше.

2. Снимаем хромированную вставку. Для этого сзади фары откручиваем 3 болта.

3. Если вам нужно будет снимать модуль фары и отражатель, то через отверстие для гидрокорректора снимите пружину.

4. Теперь закрутите регулировочные винты по максимуму, вставьте ручку отвертки и выкрутите регулировочные винты.

5. Теперь из пластмассового корпуса фары можно достать плату.

Вот и все, теперь рассмотрим разбор фары ВАЗ 2110 (Bosh). С ней все гораздо проще.

1. Стекло на фаре Бош снимаемся очень просто, так как оно не проклеено герметиком. Отстегните защелки фары.

3. Для съема отражателя нужно выкрутить винты регулировки и вытянуть колпачек, который закрывает лампочку ближнего света, для этого подденьте его отверткой с другой стороны.

Выбор осветительных приборов Ваз 2110 – 2112

Водителям, в первую очередь, всегда важен хороший ближний свет. Фары Киржач оснащены линзой для ближнего света и, соответственно, отражателем для дальнего. Bosch использует отражатели в обоих случаях. В отличии от отражателя, линза имеет значительно более четкую световою линию, помимо этого, осветительные приборы “Киржач” можно вполне законно «комплектовать» ксеноном, что не предусмотрено для “Бош”.

Однако если сравнивать результаты обзора специалистов и мнения автовладельцев, то стоит отметить, что они несколько отличаются. Фары “Bosch” имеют слабую засветку с боковой стороны в ближнем свете, но, помимо этого, именно они вызывают предпочтение. Кроме этого, они имеют большую поверхность под ближний свет из-за отражателя. Это наилучшим образом сказывается на качестве автомобильного освещения дороги в пасмурную погоду.

Для того, чтобы в ночное время освещение было максимально продуктивным, выбрать качественную оптику не достаточно. Следует правильно фары отрегулировать, а также иметь чистые стекла (следует о стекла закрепляют на герметик, а вот на Bosch они держатся на уплотнителях. Это делает процесс замены стекол проще). Однако самым лучшим вариантом будет использование ярких галогеновых ламп для автомобильных осветительных приборов

Различие в разборке фар Киржач и Бош

Примечание: фары, как и было сказано выше, бывают двух разновидностей. Одна из них называется «Киржач», этот вид и объясняется, как разобрать. Разборка фонарей этих двух разновидностей отличается и каждый по-своему. Для того чтобы разобрать фары второго вида, который называется «Бош» нужно провести еще менее сложные операции.

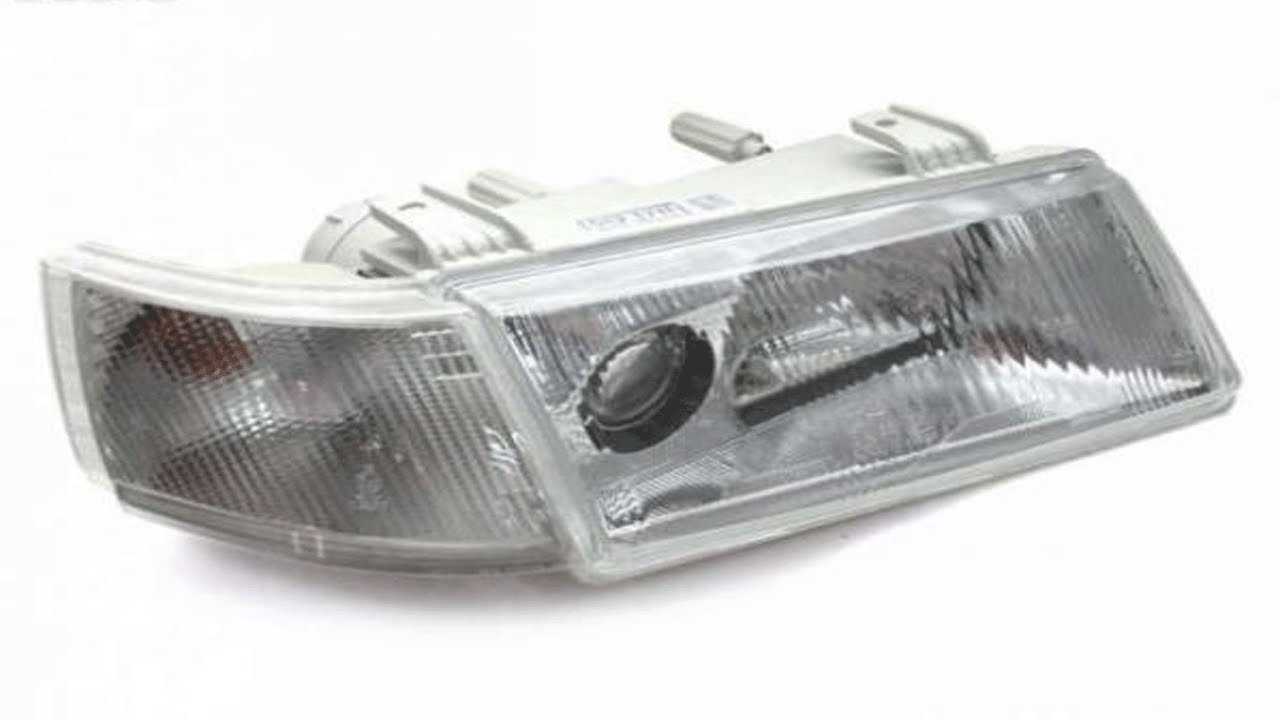

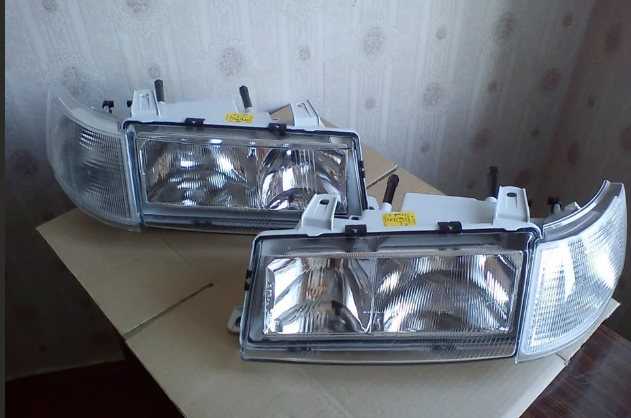

Фара Бош

Итак:

• С фар следует снять стекло, оно выйдет само собой, когда отстегнутся защелки на фаре.
• Теперь нужно выкрутить регулировочный болт отражательной поверхности до конца.
• Вытащить колпак, который находится внутри самого отражателя, он закрывает лампочку ближнего вида. Для этого можно так же использовать отвертку для поддевания отражателя с другой стороны фонаря.
• Меняем детали в фаре, которые планировались.
• Собираем фару автомобиля в обратном порядке.

Примечание: когда фара собирается обратно, неважно после замены какой детали, нужно всегда использовать специальный герметик. Если его нет, берем на заметку, что так же можно пользоваться резиновым уплотнителем для этих целей. Как видим, всё можно сделать своими руками, без затрат, очень быстро и при этом без вреда автомобилю

Помним, что заменить лишь стекло, намного проще, чем всю фару. Инструкция подскажет, как это сделать без труда. Так можно неплохо сэкономить, ведь цена на стекло значительно ниже, чем на новую фару

Как видим, всё можно сделать своими руками, без затрат, очень быстро и при этом без вреда автомобилю. Помним, что заменить лишь стекло, намного проще, чем всю фару. Инструкция подскажет, как это сделать без труда. Так можно неплохо сэкономить, ведь цена на стекло значительно ниже, чем на новую фару.

Демонтаж

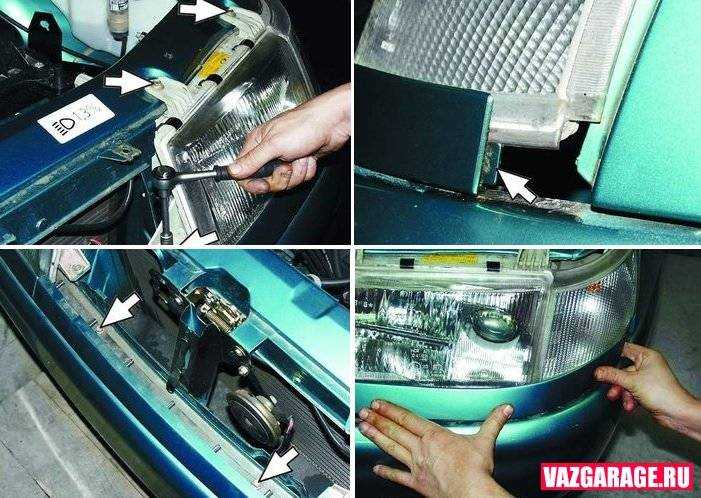

Чтобы снять блок-фару, после открытия капота необходимо:

1. Отсоединить ВАЗ 2110 (это нужно делать всегда при ремонте, особенно что-либо связанное с электричеством), отсоединив минусовой полюс от аккумуляторной батареи;
2. Снимите переднюю часть с радиатора;
3. Отсоедините колодку с проводами от фары;
4. Нажмите на замок цилиндра гидрокорректора, поверните его на 90° вправо и извлеките из гнезда. Шланги не нужно отсоединять;
5. Открутите три болта крепления фары в сборе, затем отодвиньте ее назад;
6. После этого — сдвиньте блок в сторону, в сторону к центру машины, пока он не отсоединится от крыла крюка;
7. Ослабьте верхние болты бампера;
8. Нажимайте на подушку снизу до тех пор, пока фланец не отсоединится от буфера, затем снимите подкладку;
9. Откручиваем гайку крепления фары снизу;
10. Потянув блок-фару на себя, отсоединив блок от указателя поворота, можно снять его.

Снятие и разборка блок-фары, замена ламп

Отсоединяем «минусовой» провод от аккумулятора.

Отсоединяем два электрических разъема блок-фары.

Ключом на 10 отворачиваем два болта верхнего крепления блок-фары.

Снимаем решетку радиатора.

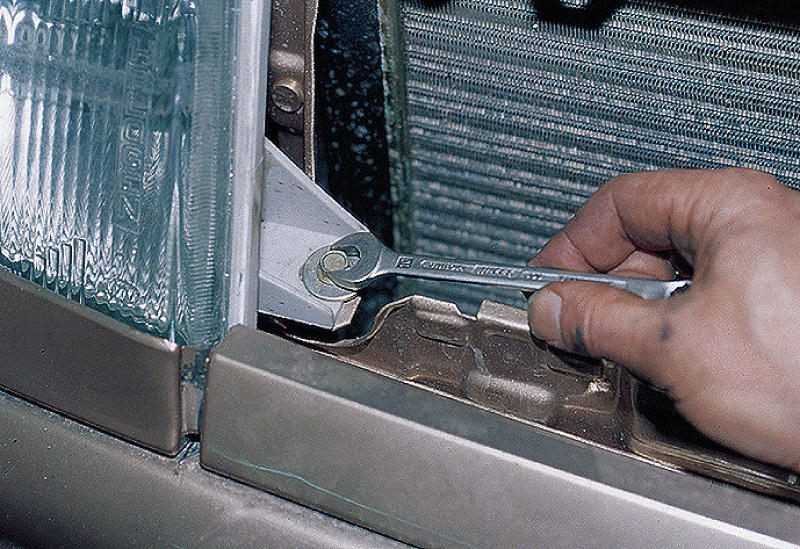

Отворачиваем болт нижнего крепления.

Аккуратно поддеваем отверткой декоративную накладку.

Сдвигаем накладку к центру автомобиля и вынимаем ее.

Головкой «на 10» отворачиваем гайку крепления блок — фары к кронштейну

Вынимаем блок-фару.

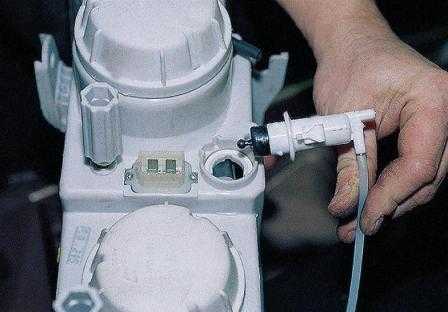

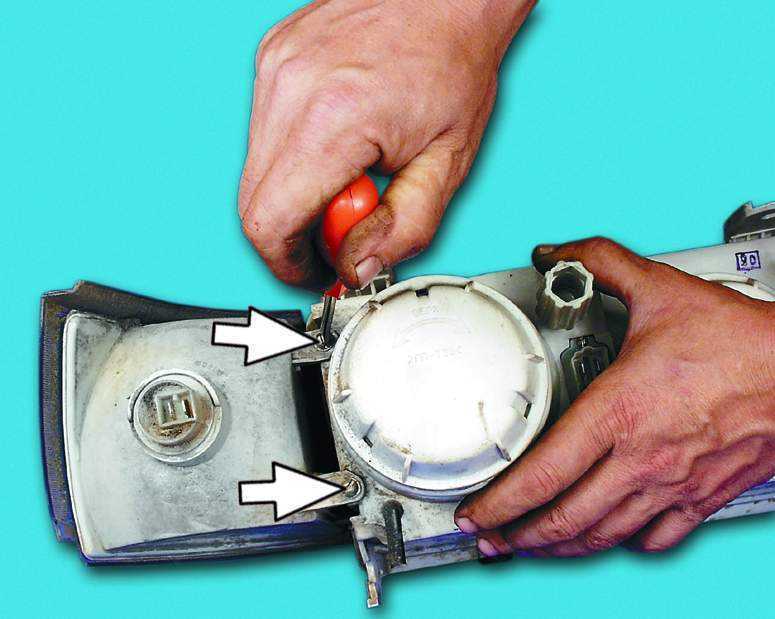

Поддеваем отверткой фиксатор цилиндра гидрокорректора, поворачиваем его и извлекаем из корпуса фары.

Отворачиваем два винта крепления указателя поворота и снимаем его

Для замены стекла фары отстегиваем шесть защелок крепления и, срезав слой герметика, снимаем стекло

Новое стекло вклеиваем на специальном герметике. Заменить лампы блок-фары можно на автомобиле.

Для наглядности эти операции проведем на демонтированной фаре.

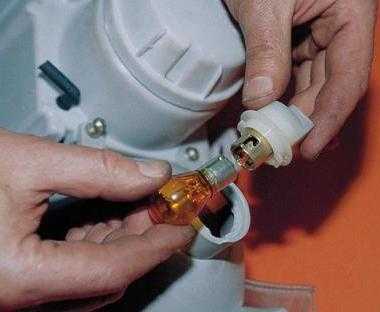

Повернув патрон указателя поворота против часовой стрелки, извлекаем его из гнезда вместе с лампой

Вдавив лампу внутрь и повернув против часовой стрелки, вынимаем ее из патрона.

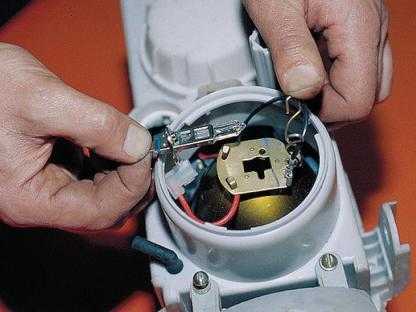

Поворачиваем крышку фары против часовой стрелки и снимаем ее.

Отсоединяем провод от лампы ближнего света.

Сдавив пружинный фиксатор, выводим его усики из пазов.

Отводим фиксатор вверх и вынимаем лампу ближнего света

Галогенные лампы нельзя брать за стеклянную колбу, чтобы не оставить жировых следов от пальцев.

Если это произошло, лампу необходимо обезжирить спиртом.

Для снятия ламп дальнего и габаритного света снимаем вторую крышку фары.

Отсоединяем провод от лампы дальнего света.

Выводим усики пружинного фиксатора из пазов.

Извлекаем лампу дальнего света.

Отсоединяем провод от лампы габаритного света.

Вынимаем патрон с лампой

Извлекаем лампу из патрона

Сборку и установку блок-фары проводим в обратной последовательности.

Направления световых пучков фар регулируют вращением винтов, которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях.

Винт регулировки пучка света в горизонтальной плоскости

Винт регулировки пучка света в вертикальной плоскости

Регулировка фар

Выберите ровную горизонтальную площадку в пределах базы автомобиля на расстоянии 5 м от экрана – светлой стены здания, гаража и т.п.

1. Заправьте автомобиль, положите на штатные места инструмент и запаску, проверьте давление в шинах всех колес.

2. В темное время суток поставьте машину на выбранной площадке перпендикулярно экрану (расстояние между фарами и экраном должно быть 5 м).

3. Усадите на водительское сиденье помощника или положите груз 75 кг и слегка качните автомобиль сбоку для установки подвесок.

4. Измерьте расстояние от центров фар до пола (оно должно составить около 600 мм), на этой высоте проведите горизонтальную линию на экране, а на 75 мм ниже нее – вторую.

5. Начертите на экране вертикальную осевую линию (расстояния от нее до центров левой и правой фары должны быть равны) и линии, соответствующие центрам фар (на расстоянии 554 мм от осевой).

6. Установите ручку гидрокорректора фар в положение минимальной загрузки. Одну из фар закройте (куском картона, фанеры и т.п.).

7. Включите ближний свет фар.

8. Винтами с пластмассовыми головками, расположенными на задней стенке блок-фары, отрегулируйте направление световых пучков незакрытой фары.

Верхняя граница пятна (горизонталь) должна совпадать с нижней линией, а место излома пучка (точка пересечения горизонтального и наклонного участка) – с вертикальной линией центра фары.

9. После этого откройте и отрегулируйте вторую фару, закрыв первую.

Устранение дрожания фар

Некоторые владельцы отечественной ВАЗ 2110 замечали, что при езде дрожит свет. Такая проблема чаще появляется в фарах Киржач, а вот в этой детали от компании Bosch такое явление довольно редко возникает. Причина: дребезжание самого отражателя.

Для устранения дрожи света нужно проверить:

1. На месте ли отражатель в защелке;
2. На месте ли тяга регулировочного болта;
3. Упирается ли в посадочное гнездо шток гидрокорректора;
4. Не провисла ли нить (меняем местами лампы дальнего и ближнего света)
5. Не перетерлась ли в гидрокорректоре трубка.

Среди наиболее удачных способов устранения неполадки:

• Замена гидрокорректора на электрокорректор.
• Наращивание  длины штока гидрокорректора, что поможет натянуть пружину.

Этот народный метод позволяет избавится от дергания света путем одевания на шток гидрокорректора колпачка.

В качестве колпачка используют:

• пластиковый дюпель длиной 8мм,
• колпачок от тормозного штуцера,
• другой пластиковый колпачок.

Порядок работы прост:

Вытаскиваем с осветителя гидрокорректор.
На его шток плотно одеваем колпачок

Важно, чтобы он не соскочил внутрь.. Вставляем гидрокорректор в посадочное место. Вставляем гидрокорректор в посадочное место

Вставляем гидрокорректор в посадочное место.

Как произвести замену фар на ВАЗ-2110 пошагово

Замена фар на ВАЗ-2110 может потребоваться в результате постепенного естественного износа, влияющего на светотехнические характеристики, или возможных повреждений в результате внешних воздействий. И самая опасная неисправность – как раз естественный износ. Постепенное, не заметное водителю уменьшение интенсивности светового потока, снижение эффективности освещения дороги приводит к повышенной утомляемости при езде в темное время суток и может стать причиной тяжелого ДТП, виновником которого объявят именно водителя автомобиля с неисправными фарами. Экспертиза светотехнических приборов отечественных автомобилей, проводимая экспертами журнала «За рулем», наглядно показала, что современная фара, оснащенная галогенными лампами с температурой колбы около 700 градусов по Цельсию, не соответствует параметрам ГОСТов уже к концу четвертого года эксплуатации и не обеспечивает правильного освещения дорожного полотна.

Проведение регулировки светового потока

Для того чтобы автомобилем ВАЗ 2110 было комфортно управлять должны быть соблюдены все правила правильной световой подачи, чтобы не ослеплять водителей, едущих навстречу. На корпусе блок-фары находятся специальные винты, с помощью которых происходит регулировка подачи света.

При повороте левого винта угол наклона оптики меняется по вертикали, соответственно, поворот правого винта осуществляет смену оптики по горизонтали.

Для правильного выставления светового потока от земли до центра фар проводится горизонтальная линия и ниже ее на 65 см еще одна такая же горизонтальная линия. После всей проведенной подготовки можно приступать непосредственно к регулировке:

• правая фара автомобиля закрывается картонной бумагой и включается ближний свет;
• при помощи регулировочных винтов устанавливается центр пучка света левой фары, что аналогично делается и с правой.

Ремонтируем осветитель без разборки

Можно защелкнуть шарик в пластмассу на конце «вертушки» не снимая стекло, через отверстия лампочек с задней стороны осветителя:

• Просверливаем отверстие строго напротив защелки наверху фары;
• Вставляем отвертку в отверстие;
• Закрепляем цангу на шарик корректора;
• Заклеиваем просверленное нами отверстие;
• Прикрепляем по навесной петле от мебельного шкафа (петли 5-6сантиметров длинной, с отверстиями крепления и с вырезом сверху, на который она крепится) на каждый выломанный узел корректора;
• Заводим навес в прорез винта регулировки;
• Смещаем винт, чтобы прорез очутился в узком месте навеса;
• Придерживая навес, выкручиваем винт до упора с усилием. Так фиксируется навес, который требуется расположить в горизонтальном положении;
• Электродрелью, используя сверло 3-х миллиметровое сверло, делаем отверстие в основании осветителя там, где отверстие есть на навесе;
• Закручиваем в отверстие укороченный саморез, чтобы не достал до отражателя дальнего света. Данная прорезь закрепляет винт регулировки надежно, сломать снова получится.

Узлы и схемы электрооборудования Ваз 2110, Ваз 2111, Ваз 2112

Диагностика электрооборудования автомобиля лада 2110. Инструкции по устранению неисправностей в системе освещения. Ремонт генератора и стартера лада 2111. Схема автомобиля лада 2112.

Некачественный свет является причиной аварийных ситуаций. Необходимо знать, как выбирать и ремонтировать фары на ВАЗ 2110, так как машина популярна и такие вопросы возникают часто. Функцию освещения в машине исполняют всевозможные виды приборов. Хорошо подобранное головное освещение уменьшит количество опасных ситуаций на дороге.

Заводских вариантов есть немного:

• Киржач (стоят от 2500 руб);
• Bosch (около 3000 руб).

Выбор изготовителя фар для ВАЗ

Свет очень нужен для водителя. Изделия первой фирмы с линзой под ближний и отражателем под дальний. В Bosch есть только отражатель. В «киржачной» линия света четче, также приборы этой фирмы дают возможность укомплектовывать авто ксеноновыми элементами. У изделий второго производителя такой возможности нет, для них характерна несильная засветка сбоку под ближний свет. Но предпочтение чаще отдают им. Они обладают более габаритной плоскостью, под ближний свет их отражатель лучше в пасмурные погодные условия.

Важным является правильная регулировка приборов, их надо очистить от грязи. «Киржач» закрепляются герметиком, вторые — уплотнителем, их заменить легче.

Самым лучшим выбором являются яркие лампы галогенного света.

Улучшить и модернизировать приборы света (фары для ВАЗ) можно, почистив их. Налипшая пыль незаметна, но она весьма ухудшает свет, это касается и более заметной грязи, болота.

Монтируют и струйный омыватель фар, в заводской версии он отсутствует. Волговские подойдут отлично. Струйный омыватель фар монтируется так: снимают бампер, делают отверстия, запихивают модули омывателей, затягивают крепления. Трубки подсоединяют к омывательному бачку. Подключают кнопку, предохранитель для прибора, они находятся в салоне.

Помимо этого, стекло прибора тщательно инспектируется на наличие трещин, если они есть, выход один — замена. Вытягивают блок, отсоединив клемму «минус» от аккумулятора. Прибор чистят так: феном для строительства аккуратно размягчают герметик по краям, затем поддевается и снимается стекло

Герметичная смесь удаляется, стекло, каркас обезжириваются, наносится свежая герметичная смесь, прибор осторожно прижимается на место

Негодный облупленный отражатель подлежит замене: снимается стеклянное покрытие каркаса, откручивается и вынимается лампа, далее — отражатель, затем, монтируется исправный отражатель, прибор собирается.

Простые лампы заменяют галогеновыми, они ярче, экономнее и долговечнее. Заменяют и на ксенон, такие приборы имеют различную мощность, яркость. Монтируют дневные ходовые огни. Использовать стоит лишь те модели, которые являются рекомендованными для авто.

Замена деталей фары

В некоторых случаях полная замена фар может не потребоваться, порой поломки можно устранять, заменяя детали фар.
Довольно часто владельцы автомобилей замечают, что при движении автомобиля заметно дрожание света. Это может быть из-за дребезжания отражателя.Чтобы устранить дрожание света необходимо проверить:

• расположение отражателя на месте в защелке;
• наличие тяг регулировочного болта;
• упор в посадочные углубления штока гидрокорректора;
• провисание нити (местами меняются лампы дальнего и ближнего света);
• целостность трубки гидрокорректора.

Более удачными методами устранения дрожания являются:

• замена гидроколлектора на электрокорректор;
• наращивание длины штока гидрокорректора для натягивания пружины.

Колпачки могут заменять пластиковым дюбелем длинной 8 миллиметров; колпачком, который можно сеять с тормозного штуцера; другим пластиковым колпачком.Делается это в таком порядке:

• из осветителя вынимается гидрокорректор;
• на шток корректора плотно вдевается колпачок, не позволяя ему соскакивать вовнутрь;
• корректор устанавливается в посадочное гнездо.

Замена гидрокорректора фары 1-ый способ

Гидрокорректор фары

Также часто случает поломка гидрокорректора фары, из-за чего перестает работать регулировка и опускается отражатель. Корректировку светового пучка приходится производить достаточно часто, в особенности, при сильной загрузке багажника машины, когда свет направлен в глаза водителей машин, которые движутся навстречу вам.Ремонт гидрокорректора фары занимает немного времени:

• Сначала откручивается крепеж фар и снимается;
• Фара разбирается: аккуратно снимаются стекла и металлические скрепки;
• С помощью ножа стекла очищаются от герметика;
• Срезается выпуклый профиль на стекле;
• С оборотной стороны откручиваются саморезы;
• Вынимается бумажный отражатель.

Такие же действия выполняются с 2-мя пластиковыми розочками от 2-х «вертушек», фиксирующих отражатель. В процессе ремонта сломанная защелка заменяется прокладкой, не позволяющей хорошо чувствовать, что регулировка упирается в крайнем положении.

В результате есть вероятность, вновь пережать корректор.

После выполнения необходимых действий фара собирается в порядке, обратном разборке.

Замена гидрокорректора фары 2-ой способ

Также есть второй способ отремонтировать гидрокорректор.Для этого:

• На винтах регулировки нарезается резьба (метрическая 3);
• Винты закручиваются в осветитель, потом одеваются шайбы;
• Вынимаются пластиковые крепления;

Замена гидрокорректора фары ваз

• Надевается планка с размещенными на ней модулями ближнего и дальнего света;
• Сверху надевается: шайба, на шайбу пружина, поверх которой надевается еще одна шайба. Стоит использовать контргайки;
• Все закручивается;
• Конструкция фиксируется с помощью анаэробного герметика.

Ремонт осветителя

Осветитель можно отремонтировать и без необходимости производить разборку. Шарик можно защелкивать в пластмассу на конце «вертушки» через отверстие ламп с задней стороны осветителя, не снимая стекло.Итак:

• Сначала просверливается отверстие четко напротив защелки наверху фар;
• В сделанное отверстие вставляется отвертка;
• На шарик корректора закрепляется цанга;
• Затем просверленное отверстие заклеивается;
• По навесной петле от мебельного шкафчика (петли длиной 5-6 сантиметром, с вырезом сверху и отверстиями крепления, куда она крепится) прикрепляется на все выломанные узлы корректора;
• Навес заводится в прорез регулировочного винта;
• Винт смещается, чтобы прорез оказался в узком участке навеса;
• Придерживая навес, винт выкручивается до упора с усилием. Так происходит фиксация навеса, который необходимо размещать в горизонтальном положении;
• С помощью электродрели, пользуясь 3-миллиметровым сверлом, в основании осветителя делаются отверстия там, где на навесе имеются отверстия;
• В отверстие закручивается укороченный саморез так, чтобы он не доставал до отражателя дальнего света. Такая прорезь позволит надежно зафиксировать регулировочный винт, сломать который вновь не получится.

Перед проведением работ рекомендуется посмотреть данное видео, где показывается, как заменить фару на Ваз 2115, что полностью схоже с десяткой.

https://youtube.com/watch?v=2etXMEe8cnY

заменить стекла фары

Основные признаки

Замена стекла на фаре на ваз 2110

Проблема, связанная с дорожным освещением, не по зубам каждому автолюбителю, а вот что делать в этой ситуации – дело индивидуальное.Если, например, лампа начала глючить, ее можно полностью заменить, для этого нужно купить герметик и новые запчасти, а затем после демонтажа старой лампы и нанесения нового герметика вставить фару в то место, где старый был

Очень важно не допустить попадания грязи в разъемы.Первыми признаками того, что автомобильный свет не работает должным образом, являются:

• Дрожание фар;
• Затемнение и ухудшение освещения;
• Плохая регулировка светового пучка;
• Неисправность в работе гидрокорректора.

Тюнинг заднего света

Предлагаем один из вариантов. Для этого потребуются:

• светодиоды;
• нож;
• органическое стекло;
• рулетка, линейка, гибкий метр;
• карандаш, циркуль (разметка);
• резисторы, силикон.

Вот как снять фары: приборы разбираются, стекло зафиксировано пайкой, не клеем, поэтому срезается угол. Когда нож окажется внутри, стекло снимается. Затем определяют параметры фары, делают по ним заготовки из оргстекла. Отмечают отверстия, высверливают их, диоды вклеиваются суперклеем, впаиваются резисторы, после чего все это герметизируется силиконовым клеем. Затем все собирается и вклеивается, швы заделывают силиконовым составом, благодаря которому туда не будет попадать вода.

Как разобрать фару бош ваз 2110

Ремонт ВАЗКак разобрать фару бош ваз 2110

Блок фара может демонтироваться для ремонта, замены на новую, либо для тюнинга или доработки. В этой статье расскажем про снятие и разборку фары ВАЗ десятого семейства в зависимости от ее производителя (Bosch или Киржач).

Отсоединить колодки с проводами от передних фар и снять верхнюю решетку радиатора, открутив пару болтов “на 10”.Затем отсоединить колодки с проводами от указателей поворотов и снять гидрокорректор, нажав на защелку и повернув его на 90 градусов по часовой стрелке.Открутить три болта крепление фары ключом “на 10”, отодвигаем ее назад. Сдвинуть ресничку фары к центру на 4см, выводя ее край из зацепления с крылом.Ослабляем затяжку двух болтов верхнего крепления буфера. Снять ресничку, нажимая на нижнюю часть накладки так, чтобы ее фланец вышел из зацепления с передним буфером.Отвернуть последнюю гайку крепления с помощью “ключа на 10” и снять снять фару:

xn--2111-43da1a8c.xn--p1ai

Переносим линзу ближе к отражателю

Что даст приближении линзы ближе к отражателю ? Получается, что площадь линзы, на которую падают лучи – уменьшается, а следовательно уменьшается рабочая кривизна линзы, т.е. углы падения/отражения изменяются в нужном для нас направлении.Рассмотрим на примере приближения линзы к отражателю на 26мм. Делаем замеры.

Затем помечаем линией место среза на модуле.При перемещении линзы, шторка должна оставаться на постоянном расстоянии (из-за фокусного расстояния самой линзы) 50-51 мм.Отпиливаем по намеченному, делаем надрезы и закрепляем линзу на модуле. В результате модуль станет короче штатного.

Чем ближе мы будем приближать линзу, тем меньшая площадь линзы будет использоваться для отражения, что приводит к её перегреву.Поэтому самым оптимальным вариантом, при котором ширина пучка будет достаточной – это приближение линзы на 10мм.

В результате пучок стал больше, не только в ширину, но и в высоту !Некоторые еще пробуют переворачивать линзу, в результате пучок также становился шире, но нет четкости и равномерного свечения.

xn--2111-43da1a8c.xn--p1ai

Тюнинг фар ВАЗ 2110 (Bosch) v2

Очередной вариант тюнинга фары Bosch предложил kuzma151. Так же используя светодиодную ленту сделал оптику в белом свечении.  Снимаем фару с машины. Разбираем фару Bosch. Благо она на защелках.

 Видим что шарнир регулировки отражателей в горизонтальной плоскости не стоит в своем пазу – ставим на место. Но что-то там не так, т.к. пока с ней ковырялся еще пару раз выходил. Поэтому кстати на неровной дороге свет дергался как угорелый из фары…

Купил светодиодную ленту на строительном рынке за 500р/метр. Типа герметичная. Сначала по периметру отражателей, показываем жене.. наблюдаем реакцию.. Затем просто ставим ленту по верху, и опять спрашиваем жену, как лучше.

По утвержденному варианту работаем, то есть ждем когда она уйдет на работу – идем в ванну мыть снятые стекла.

xn--2111-43da1a8c.xn--p1ai

Покраска маски фар Киржач

Популярный способ, потому что яркость освещения фар от такой тонировки не страдает.Снимаем фары с автомобиля. Разбираем фару Киржач: Отщелкиваем стекло фары. Возможно стекло придется открепить от герметика, аккуратно канцелярским ножом. Снимаем маску фары после того, как открутим три винта.

Далее разбирать фару имеет смысл, если Вы решили кроме маски фары красить еще и корпус.Снимаем прижимную пружину через отверстие для гидрокорректора.Чтобы снять модуль с отражателем нужно максимально закрутить регулировку, подсунуть ручку отвертки и выкручивать винт регулировки.

Когда регулировочный болт выскочит, вынимаем модуль с отражателем из пазов.Подготовка поверхности для покраски: поверхности пластика нужно зашкурить и обезжирить

Можно использовать прозрачный грунт из баллончика. Важно, использовать обычную краску для покраски внутри фары не совсем правильно, т.к

температура внутри фары высокая, то краса со временем может выгореть. Поэтому рекомендуется использовать высокотемпературную краску (цена 350-400р) или называют еще жароустойчивой. Купить высокотемпературную краску можно в магазине, где продают обычную аэрозольную краску для покраски кузова.

После того, как краска застынет (обычно через сутки), собираем передние фары в обратном порядке.Вот так будет выглядеть черный матовый цвет фар.Покраска фар Киржач в черный цвет закончена !

xn--2111-43da1a8c.xn--p1ai

Что следует знать об оптике авто?

На современном автомобиле установлено большое количество осветительных приборов.

Все они объединены в единую систему освещения, которая выполняет такие функции:

• освещает дорогу и обочину;
• сигнализирует о намерениях водителя;
• информирует о габаритах авто;
• освещает салон, подкапотное пространство, багажное отделение и т.д.

Все приборы делятся на внешнее и внутреннее освещение. К внешнему относятся передние блок-фары, поворотники, габариты, подсветка номерного знака, противотуманные фары на ВАЗ 2112. Передние фары на ВАЗ 2112 представляют собой блок, в котором находится несколько осветительных приборов: лампы ближнего и дальнего света, ДХО.

Поворотные и габаритные огни являются сигнализирующими. Первые предупреждают о намерениях водителя выполнить тот или иной маневр, вторые информируют о габаритах автомобиля. Они встроены в переднюю блок-фару и задние фонари. Особенностью сигнализирующих приборов является то, что они светят желтым светом и синхронно.

Требования по установке на авто дневных ходовых огней появилось недавно. Они имеют интенсивный свет, их функция — улучшать видимость автомобиля при движении в дневное время. При их отсутствии эту функцию выполняет ближний свет или ПТФ. Противотуманные фары на ВАЗ 2112 предназначены для передвижения во время непогоды, когда плохая видимость. Спереди они устанавливаются парно. Сзади могут отсутствовать.

Задние фонари ВАЗ 2112, как и передние фары, представляют собой блок-фары. Они включают наружный фонарь, поворотные и габаритные огни.

К задней оптике относится стоп-сигнал, фонарь для багажного отделения и подсветка номерного знака.

Внутреннее освещение составляют: фонари подсветки салона, подкапотного пространства, дверные габариты, фонарь багажника, вещевого ящика, подсветка приборной панели.

Особенности выбора

Автомобильная оптика постоянно развивается и на данном этапе можно назвать следующие ее виды:

• галогенная;
• ксеноновая;
• светодиодная;
• лазерная.

Галогенные лампы своей конструкцией напоминают обычные лампы накаливания: в стеклянной колбе находятся электроды с нитью накаливания из вольфрама. Из-за высокой температуры нагрева галогенки быстро выходят из строя, так как перегорает вольфрамовая нить. Главным преимуществом этих ламп является низкая стоимость.

Ксеноновые лампы светят гораздо ярче галогенных. При этом в них отсутствует нить накаливания, поэтому им не страшны удары и вибрации. Ксенон долговечен, экономичен. Недостаток в том, что менять приходиться обе лампочки, так как при эксплуатации снижается яркость, поэтому свет ламп будет различным. Кроме того, для ксеноновой оптики необходима установка блока розжига.

Светодиодная оптика имеет яркий свет, экономное энергопотребление, долгий срок службы, не нагревается. Еще одним преимуществом является возможность установки светодиодов разного цвета. Недостатком является низкая эффективность. Для качественного освещения необходимо большое количество светодиодов (автор видео — Pro Sport).

В лазерной оптике используются лазерные светодиоды, отличающиеся большой мощностью и небольшими размерами, свет у них очень яркий. Недостатком лазерных осветительных элементов является сложность управления.

При выборе оптики следует руководствоваться следующими факторами:

Выбирая лампы нужно учитывать параметры (тип цоколя, маркировку и т.д.), которые указаны в руководстве по эксплуатации. Нельзя устанавливать ксенон на ВАЗ 2112 в галогенную оптику

При установке ксенона необходимо менять оптику на соответствующую линзу

Обращать внимание следует на производителя, и покупать осветительные приборы известных фирм. У продавца следует требовать сертификат, в котором указано, что данная продукция может использоваться в европейских странах

Модернизация фар на ВАЗ 2110

Фары типа «Киржач» могут быть модифицированы для улучшения осветительных свойств. Как улучшить свет:

1. Снять стекло при помощи ножа (оно закреплено герметиком).
2. Убрать отражающую прокладку.
3. Линзу отодвинуть на 0,15 см в сторону отражателя.

Вариант модернизации: на токарном станке немного уменьшить модульное кольцо. Такой тюнинг позволит оптике светить ярче.

Кроме этого, возможна следующая доработка фар:

1. Изменение формы отражателя. Для увеличения ширины пучка света необходимо сжать отражатель по вертикали. Кроме отражателя, необходимо изменить и форму крепления, сделать его овальным, например, уперев деталь в пол, согнуть до необходимой формы.
2. Улучшение освещения через замену и установку новой шторки. Сделать шторку из жести и закрепить на отражателе модуля. Граница шторки должна располагаться посередине. После установки шторки необходима регулировка блока.

Производя те или иные изменения и модификации передних фар, важно помнить не только о качестве и яркости света, но и о безопасности. Если вы плохо разбираетесь в ремонте, лучше поручите это профессионалам
