ОСВЕЩЕНИЕ, СВЕТОВАЯ И ЗВУКОВАЯ СИГНАЛИЗАЦИЯ
На автомобиле установлены две блок-фары (фара и указатель поворота выполнены в едином корпусе).
В фаре размещены лампа габаритного света и галогенная двухнитевая лампа ближнего и дальнего света. Электрические цепи блок-фары защищены плавкими предохранителями, а напряжение к нитям ламп подается через реле. На части автомобилей блок-фары оборудованы гидрокорректором. Он позволяет изменять наклон пучка света фар в зависимости от загрузки автомобиля, чтобы не слепить водителей встречного транспорта.

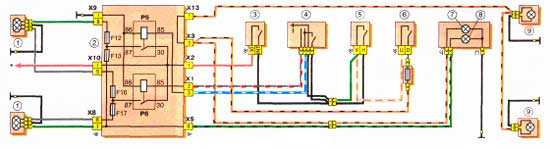

Схема включения фар и противотуманного света в задних фонарях: 1 — лампы фар; 2 — монтажный блок; 3 — выключатель зажигания; 4 — переключатель света фар в трехрычажном переключателе; 5 — переключатель наружного освещения; 6 — выключатель противотуманного света в задних фонарях; 7 — лампа сигнализатора противотуманного света; 8 — лампа сигнализатора дальнего света фар; 9 — лампы противотуманного света в задних фонарях; Р5 — реле включения дальнего света фар; Р6 — реле включения ближнего света фар.
Правая и левая блок-фары невзаимозаменяемы.
Регулировка фар
Правильность регулировки фар проверяем по расположению световых полос на экране (см. рисунок).Проверку и регулировку проводим на ровной горизонтальной площадке. В качестве экрана можно использовать лист фанеры (примерно 1,0 м высотой и 1,7-2,0 м длиной), светлую стену здания, ворота и т. п. Полностью заправленный автомобиль, с домкратом, инструментом и запасным колесом, ставим перпендикулярно экрану (на расстоянии 5 м между фарами и экраном). Проверяем и при необходимости доводим до нормы давление в шинах. Помощник сидит на месте водителя. Чтобы кузов принял нужное положение относительно колес, качнем автомобиль сверху вниз, взявшись за крыло. Мелом размечаем экран, как изображено на рисунке. Расстояние между нанесенными на экране метками, соответствующими центрам фар, должно быть 936 мм.

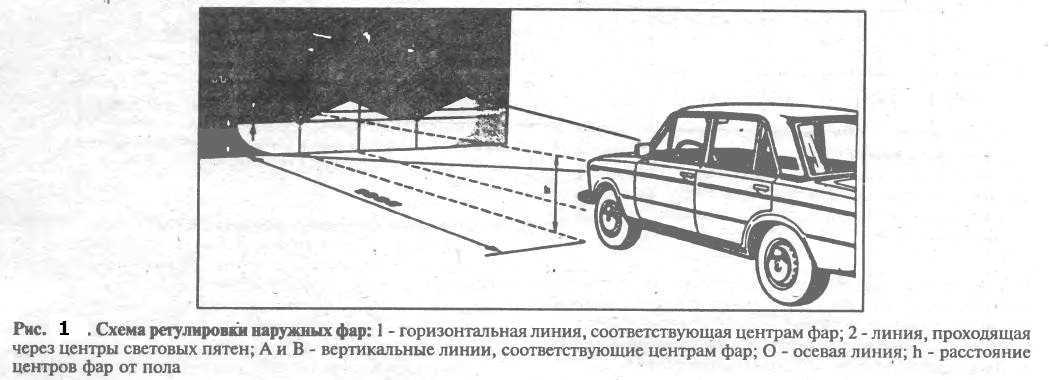

Схема регулировки света фар
Если автомобиль укомплектован гидрокорректором фар, его регулятор устанавливаем в первое положение (один водитель).
Одну из фар закрываем куском картона или ткани и включаем ближний свет.

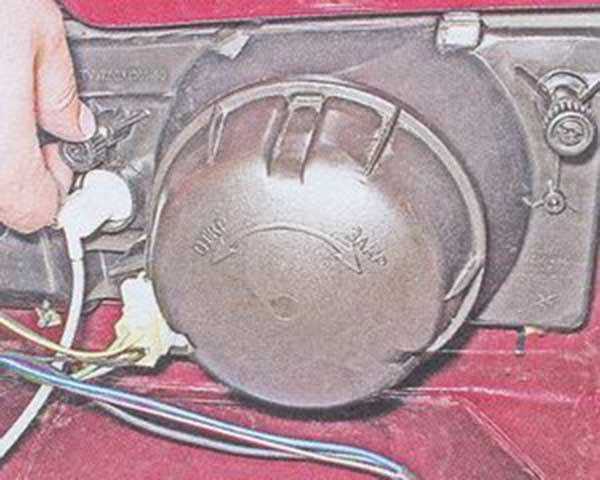

Вращая регулировочный винт, расположенный на задней стенке блок-фары со стороны указателя поворота, совмещаем горизонтальную границу пучка света с нижней линией на экране.

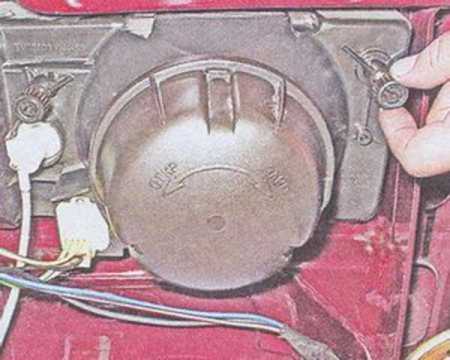

Вращая второй регулировочный винт, расположенный в противоположном верхнем углу корпуса блок-фары, совмещаем место излома пучка света (место пересечения горизонтальной и наклонной границ) с вертикальной линией центра фары.
Аналогичным способом регулируем вторую фару.
Регулировать фары лучше в темное время суток либо в пасмурную погоду.
Замена ламп блок-фары
Поворачиваем крышку блок-фары против часовой стрелки и снимаем ее.
Для замены лампы головного света снимаем соединительную колодку с выводов лампы ближнего-дальнего света,…
…выводим усики пружинного фиксатора из пазов…
…и вынимаем неисправную лампу.
Новую лампу устанавливаем в обратной последовательности. Галогенную лампу нельзя брать руками за стеклянную колбу, чтобы не оставить жирных следов от пальцев. Если это произошло, лампу протираем спиртом. Иначе возможно потемнение кварцевой колбы лампы при включении.
Для замены лампы габаритного света вынимаем патрон.
Для замены лампы указателя поворота поворачиваем патрон против часовой стрелки…
…и вынимаем его вместе с неисправной лампой.
Замена блок-фары
Если меняем левую блок-фару, то для обеспечения доступа предварительно снимаем бачок стеклоочистителя (см. «Очистители и омыватели ветрового стекла и фар»), если меняем правую — аккумуляторную батарею.
Снимаем рычаг-щетку очистителя фары (см. «Замена очистителя фар»).
Отсоединяем привод гидрокорректора (см. «Замена гидрокорректора фар»).
Замена показана на примере левой блок-фары.

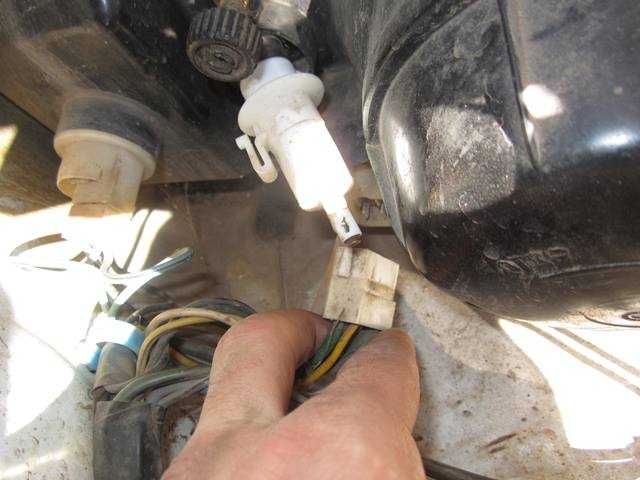

Отсоединяем колодку проводов фары…
…и указателя поворота.
Удерживая гайку ключом или головкой «на 8»,…
…крестообразной отверткой отворачиваем винт.
Очень часто из-за коррозии гайку отвернуть не удается. Чтобы снять фару, не повредив ее, аккуратно высверливаем винт сверлом диаметром 5-6 мм.
Придерживая рукой фару, крестообразной отверткой отворачиваем два оставшихся самореза крепления фары.
Вынимаем блок-фару.
Устанавливаем блок-фару в обратной последовательности. Верхний са-морез крепления фары заворачивается в пластинчатую гайку — убеждаемся, что она осталась на своем месте.
________________________________
Замена фары
Рассмотрим первоначально ситуацию, когда старая блок-фара изжила свое и требуется ее замена. Такие случаи возникают когда внутрь попадает вода и вызывает коррозионные процессы на отражателе или его потемнение, а также при полном повреждении фары. Замена предусматривает наличия основного инструмента и отключение автомобиля от аккумулятора. После этого приступаем к извлечению непригодной для использования фары:
- Отсоединяются все питающие провода путем извлечения штекеров;
- Извлечение гидрокорректора. Необходимо для этого нажать на пластиковый фиксатор, повернуть по часовой стрелке на 90 градусов и потянуть на себя.
- Снаружи блок-фара крепится к кузову автомобиля ВАЗ-2107 с помощью трех болтов. Один расположен сверху и посередине, а два остальных снизу – по бокам. Возможна проблема с отвинчиванием нижнего болта, ближайшего к решетке. На другой стороне этого крепления имеется фиксирующая гайка, которую необходимо придерживать ключом на “8”.
- Теперь фара может быть извлечена на наружную сторону автомобиля.
- Очищается посадочное место для установки новой блок-фары, смазываются все болты крепления и устанавливается в порядке обратном снятию.
Сложности никакой вовсе нет, а процедура замены одной стороны займет не более 15 минут времени. Стоимость обычной блок-фары на ВАЗ-2107 составляет от 1500 до 2500 рублей.
Замена стекла
Известно, что передние фары имеют покрытие из стекла, а оно является довольно хрупким элементом. А передняя часть автомобиля является самой подверженной к физическим разрушительным действиям. Такие действия возникают прежде всего из-за выскочившего из-под колес встречного автомобиля камешка, а также при столкновениях с посторонними предметами. Замена стекла передней фары на ВАЗ-2107 является актуальным вопросом, которым задаются себе владельцы “семерок”. Ведь нет необходимости проводить замену полной комплектации фар, когда замена стекла обойдется в 150-300 рублей. Для замены стекла потребуется такой инструмент:
- отвертка;
- пассатижи;
- герметик;
- обезжириватель или ацетон.
Последовательность снятия и установки стекла:
- Снять стекло без извлечения фары никак не получится, поэтому необходимо выполнить последовательность действий описанных в предыдущем разделе.
- Когда фара снята, ее поверхность необходимо очистить и постараться извлечь стекло самостоятельно, при этом обязательно работая в перчатках. Стекло извлекается с легкостью, когда оно имеет существенный вид повреждения.
- Если же стекло не повреждено, то можно пойти двумя способами: а) разбить его, если оно уже не нужно; б) прогреть феном и аккуратно снять, но это займет намного дольше времени. Об этом способе можно посмотреть видео в интернете, если кому интересен именно такой вид снятия.
- Определившись с тем, что снятие стекла будет проводить по способу а), приступаем к его осуществлению. Разбиваем молотком стекло, и извлекаются все осколки.
- Очищается посадочное место стекла от старого герметика и обезжиривается.
- После того как все готово к установке нового стекла, необходимо нанести герметик по периметру фары.Лучше воспользоваться специальным прозрачным герметиком, чтобы не было видно его выделения.
- Прикладываем стекло на равномерный слой герметика и прижимаем с помощью закрепления скотчем или канатом. В таком виде оставляем сохнуть примерно на сутки. После высыхания можно осуществить установку, которая займет не более 5 минут.
Замена гидрокорректора
Назначение гидрокорректора известно, но для его замены необходимо представлять себе его конструкцию. Состоит он из основного цилиндра, который является переключателем, и исполнительных цилиндров. Соединяются механизмы с помощью специальных трубок с жидкостью. Любая поломка одного из элементов гидрокорректора влечет за собой его полную замену, так как его конструкция является неразборной.
Замена гидрокорректора осуществляется в порядке:
- Извлекаются крепления гидрокорректора из блок-фары и на ручке переключателя. Для извлечения на ручке необходимо просто потянуть ее на себя.
- Ключом вывинчивается гайка основного цилиндра и он извлекается на внутреннюю сторону панели.
- После снимается вся конструкция в сборе и устанавливается новая в порядке обратном снятию.
Зная последовательность снятия и замены фары на автомобиле ВАЗ-2107 вы сможете сэкономить не только деньги, но и время, которое заберет поездка на СТО. Замена фары – это так же просто, как и поменять колесо, поэтому удачных ремонтных работ!
Регулировка света фар на ВАЗ 2104, 2105, 2107
Здравствуйте, сегодня мы покажем, как самостоятельно отрегулировать пучок света фар на ВАЗ 2104, 2105, 2107. Если Вы заметили, что фары на Вашем автомобиле светят по разному или встречные автомобили часто моргают Вам дальним светом (за то, что Вы их слепите), значит фары необходимо настраивать. Конечно, точную регулировку можно получить только на специальном стенде, но чтобы фары никого не слепили и Вам было хорошо видно дорогу, можно отрегулировать и самому.
Итак приступим к регулировке. Для начала найдите ровную горизонтальную поверхность и поставьте автомобиль на расстоянии 5 метров от стены. Для точности регулировки фар нужно, чтобы за рулем постоянно кто-то сидел, чтобы кузов автомобиля находился в том состоянии, в котором Вы ездите чаще всего. Теперь включите ближний свет фар. Световой пучок регулируется двумя болтами: по горизонтали и по вертикали. По горизонтали пучок света регулируется правым болтов( который находится ближе к другой фаре)
Регулировка света фар по вертикали

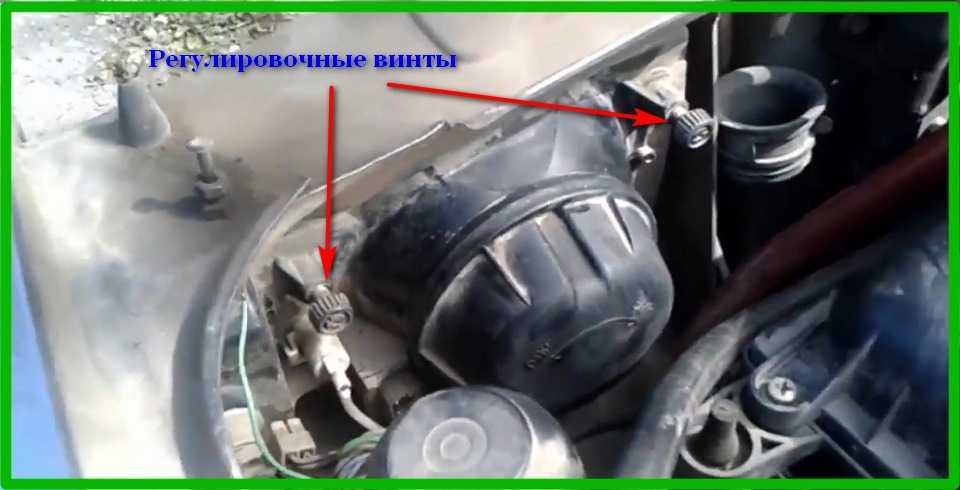

А левым болтом (который находится ближе к указателю поворота) световой пучок регулируется по вертикали
Регулировка света фар по горизонтали
На стене необходимо нарисовать линию на высоте расположения ламп фар (т.е. расстояние от земли до центра фар, линия С). Теперь рисуем еще одну линию (линия D) на 75 мм ниже уже нарисованной, а так же рисуем вертикальные линии в том месте, где находятся фары (точки Е). Винтом который регулирует световой пучок по вертикали устанавливаем его так, чтобы его верхняя граница совпала с линией D. А винтом, который регулирует световой пучок по горизонтали, устанавливаем световой пучок так, чтобы место излома верхней границы света совпало с вертикальной линией в точке E.
Регулировка света фар
При регулировке левой фары, правую закрываем картонкой или чем-то еще и наоборот.
Источники
- nazcar.ru/cars/vaz/2104/1201-regulirovka-sveta-far-na-vaz-2104-2105-2107.html
- mashintop.ru/kuzov/kak-otregulirovat-fary-na-vaz-2107-svoimi-rukami.html
- adaautos.ru/vaz-2107/poshagovaya-regulirovka-far-vaz-2107.html
Порядок замены корпуса заднего фонаря
Замена диффузора или корпуса заднего фонаря не так уж и сложна и удобна даже для неподготовленного автолюбителя. Однако процедура может отличаться в зависимости от типа лампы и типа транспортного средства.
Старомодные фонари с диффузором на болтах заменить очень легко. Для этого просто откручиваем все болты, снимаем диффузор и затем устанавливаем (не забывая поставить прокладку) новый диффузор.
Во многих автомобилях, в том числе в нынешнем модельном ряду LADA, используются складные фонари, в которых диффузор крепится к кузову с помощью защелки в задней части фонаря. То есть снять диффузор просто невозможно, нужно выполнить следующие действия:
Снимаем обшивку багажника;
Или (если держатель фонаря не спрятан под обшивкой) просто открутите держатель фонаря внутри багажника;
Осторожно выньте фонарик из гнезда;
Отсоедините электрический разъем, соединяющий лампу с автомобилем;
Разобрать горелку, заменить поврежденные детали;
Установите фонарь в обратном порядке.
Замена несъемных задних фонарей производится в том же порядке
Однако в этом случае проводится полная замена всего фонаря и важно не забыть вставить лампы в новый фонарь
Ремонт и замена заднего фонаря несложны, но он помогает застраховаться от серьезных проблем, которые могут возникнуть из-за неисправного корпуса или диффузора. Поэтому не стоит игнорировать поломку, а лучше потратить некоторое время и силы на ее устранение.
трудно найти ребенка, который не любит активные игры на улице, и каждый ребенок с самого начала мечтает об одном – велосипеде. Выбор детских велосипедов – ответственная задача, от решения которой зависит радость и здоровье ребенка. Типы, особенности и выбор детских велосипедов – тема данной статьи.
Теплое время года, особенно весна и лето, – это сезон для велосипедов, прогулок на природе и семейного отдыха. Но велосипед будет комфортным и веселым только при правильном выборе. О выборе и особенностях покупки велосипеда для взрослых (мужчин и женщин) читайте в статье.
Шведские инструменты Husqvarna известны во всем мире, они являются символом настоящего качества и надежности. Помимо прочего, под этим брендом выпускаются и бензопилы – все о пилах Husqvarna, их текущем модельном ряду, особенностях и характеристиках, а также вопрос выбора читайте в этой статье.
Подогреватели и предпусковые подогреватели от немецкой компании Eberspächer – всемирно известные устройства, повышающие комфорт и безопасность зимней эксплуатации оборудования. Информацию о продукции этой марки, ее видах и основных характеристиках, а также о выборе ТЭНов и ТЭНов – читайте в статье.
Многие взрослые не любят зиму, считая ее холодным и депрессивным сезоном. Однако у детей совершенно иное мнение. Для них зима – это возможность поваляться в снегу, покататься на американских горках, т.е повеселиться. А одним из лучших помощников детям в их скучном времяпрепровождении являются, например, всевозможные санки. Ассортимент рынка детских санок очень широк. Рассмотрим некоторые из них.
Инструкция по снятию и установке передней фары ВАЗ 2107
Показывать всю процедуру буду на левой фаре, но правая снимается аналогично. Первым делом необходимо открыть капот автомобиля и отсоединить штекеры питания от ламп ближнего и дальнего света, а также гидрокорректор:

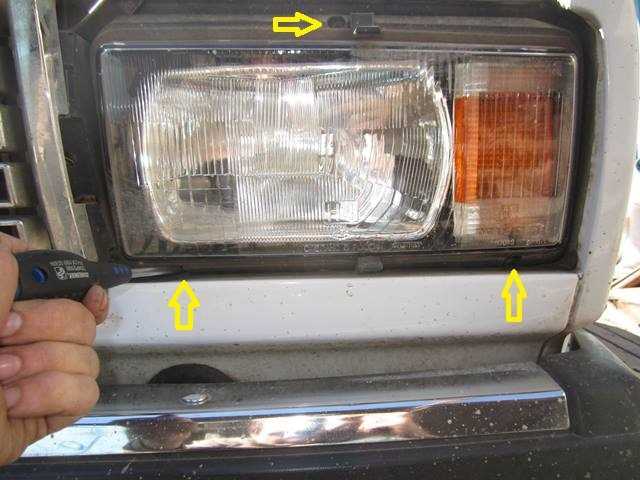

Затем с наружной стороны необходимо открутить три болтика с помощью крестовой отвертки. Наглядно все эти болты показаны на фото ниже:
Два из них откручиваются без каких-либо проблем, а вот третий — крайний левый (по ходу движения автомобиля) фиксируется с помощью гайки, так что придется придерживать ее ключом на 8 с внутренней стороны:

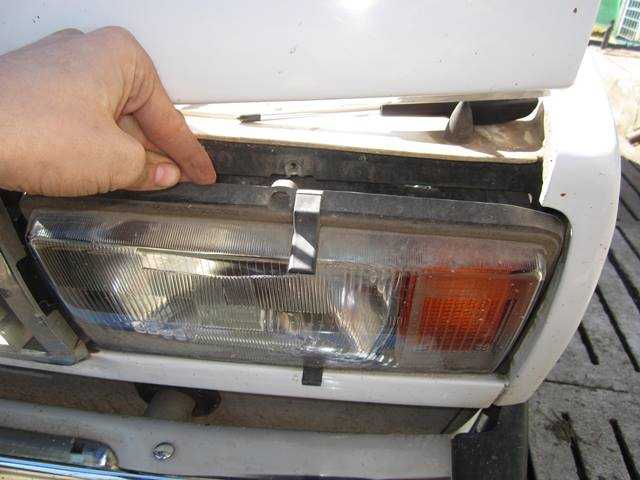

После чего можно легко вынимать блок-фару ВАЗ 2107 с обратной стороны, слегка потянув за нее рукой:
Вот и вся инструкция, как видите, все предельно просто и на выполнение этого ремонта потребуется не более 10 минут времени. Установка производится в обратной последовательности. Цена новой фары на ВАЗ 2107 составляет около 1600 рублей за оригинал, с желтым поворотником.
Замена и вклейка стекла на фаре ВАЗ-2107, 2105 и 2104
Всем привет! Сегодня мы расскажем вам как самостоятельно поменять стекло на фаре ВАЗ-2107, ВАЗ-2105 или ВАЗ-2104. Это может понадобится как в случае если у вас треснуло стекло на фаре, вы его разбили или фара начала потеть. Да, именно потеть — фары потеют в том случае, когда они не герметичны. А разгерметизация фары возможна только при трещине в корпусе (худший вариант), вы забыли или неплотно закрыли заднюю крышку на фаре при замене ламп (лучший вариант) или у вас проблемы со стеклом (плохо вклеено, разбито, треснуто). Вот мы и расскажем вам как самостоятельно вклеить стекло в фару семерки и аналогичных «квадратных» ВАЗов.
Снимаем фару с машины, для этого скидываем сзади две колодки (поворотов и света):
. и откручиваем фару, три шурупа впереди, один сверху посередине и два снизу по бокам, откручиваем их и блок-фара выпадает нам прямо в руки. Берем ее несем домой. Откручиваем два органичителя дворников фар, будут мешать:
Теперь, в любом случае, нам сначала нужно будет избавиться от остатков старого стекла, либо, в случае если мы просто переклеиваем стекло, то аккуратно его извлечь не разбив. Для этого нам нужен будет острый нож, что то типа такого:
Нештатные лампы привели к перегреву и расколу стекла фары
головного света. В ролике показана установка.
Разбил фару / Как приклеить стекло фары на ВАЗ 2107
Сегодня, расскажу вам о том, как можно буквально за 2-3 часа вклеить новое стекло фары ВАЗ 2107
. Обратите вниман.
Аккуратно по контуру разрезаем им заводской герметик (если фара еще ни разу не ремонтировалась) либо силикон или другой герметик, в зависимости от фантазии того, кто до вас туда вклеивал стекло. Я встречал фары с вклеенными намертво стеклами, то есть по сути не ремонтопригодные. И после этого аккуратно выдавливаем поддев чем нибудь стекло на себя. Если хорошо разрезали то выйдет быстро. Не переусердствуйте чтоб не лопнуло. Затем хорошо чистим все от старого герметика, чтоб остался только пластик:
Подготавливаем стекло для фары, примеряем. Стекла должны быть «родными» для вашей фары, Киржач и ОСВАР отличаются друг от друга.
На рынке можно купить специальный герметик для фар, но мы использовали обычный силикон:
Просто черный герметик будет смотрется несколько красивее, но мы пренебрегли этим. Аккуратно наносим его по периметру на корпус нашей фары, примерно так:
Выполняем регулировку фар на ВАЗ-2107
Специалисты разработали алгоритм действий по наладке автомобильных осветительных приборов:
- Машина устанавливается на горизонтальной площадке (обязательно ровной):
- расстояние до экрана должно составлять 5 метров;
- положение – перпендикулярно экрану.
- На подготовленный экран наносится специальная разметка, которая должна соответствовать приведенной выше схеме.
- Выставляется рукоятка гидрокорректора фар в крайнее правое положение.
- Производится включение ближнего света.
- Вращается винт, специально предназначенный для регулирования горизонтального светового пучка, до тех пор, пока произойдет совмещение обеих границ пучка света – верхней и нижней (на экране это будет линия Е-Е).
- Вращается второй винт, предназначенный для вертикальной регулировки – следует добиться совмещения вертикальной линии (Е-Е) с местом излома верхней границы светового пучка.
Специалисты советуют обратить внимание на следующий нюанс: каждая из фар должна регулироваться индивидуально. Для этого вторую просто прикрывают (например, подходящим по размеру куском картона или ткани)
А сама процедура регулировка аналогична описанной в алгоритме.
Полезные советы
Фары противотуманные на «газель»: обзор, виды, схема подключения и отзывы. фары и освещение газели: основные аспекты выбора и установки птф подключение птф газель
Регулировки следует выполнять по схеме – отдельно для каждого вида света, поскольку универсальные варианты не такие эффективные. Если нет уверенности, что выйдет все сделать своими силами, следует заручиться помощью второго человека.
Площадка для проведения работ нужна ровная, стена – гладкая и аккуратная. Если проигнорировать эти условия, пострадает точность настроек.
Разметки создавать обязательно – без них точные параметры выставить нельзя. После завершения настроек следует проверить регулировочные винты оптики – если они разболтаны, достигнутых результатов надолго просто не хватит.
Иногда проблемы в ВАЗ вызывает модуль света, регулировщик фар, лампы – их стоит проверить в ходе обслуживания
Как сделать ближний свет на ваз 2106
Привет. Искал инфу на эту тему, но ничего не нашел. Поэтому решил создать.
Итак проблема: Сейчас на авто стоит недорогой китайский ксенон. Недавно одна лампочка сдохла (правда она до этого год честно проработала как и весь комплект, купленный всего за 2800). Пока воткнул родную Н4. Проблема в том, что лампочки продаются только парами, а самая дешевая пара стоит 1К рублей. Все бы ничего, но говорят с нового года будут дрючить за ксенон как в Казани. Поэтому думаю ставить вместо двух фар дальнего еще две фар ближнего. В связи с этим есть вопросы:
1. Крепление. Они у грошков ближнего и дальнего отличаются? Или придется пользоваться дрелью, что бы повесить горшки с ближним? 2. А если в горшки дальнего впихнуть оптические элементы ближнего и лампочки Н4? Возможно такая операция, что бы не менять горшки? 3. Какие еще могут возникнуть сложности? С проводкой думаю разберусь.
