Как проверить реле регулятора генератора. своими руками, при помощи мультиметра. очень просто

Проверка реле при разборном щеточном узле и исполнении в виде отдельного модуля

Зачастую можно протестировать реле-регулятор как отдельный модуль, что устраняет эффект возможного влияние на результаты остальных цепей электрооборудования автомобиля. Данная процедура возможна при исполнении реле:

в форме отдельного встроенного модуля щеточного узла;
в виде самостоятельного функционального блока, который крепится в рабочем положении на корпусе автомобиля с помощью кронштейна.

В первом случае потребуется демонтировать щеточный узел и дополнительно извлечь из него реле. Во втором случае реле отключается от проводки и для удобства снимается с крепежного кронштейна.
Дальнейший порядок действий идентичен с предыдущим случаем. Отличие состоит только в том, что входом тестируемого объекта будет уже прямо вход реле.

Решение о необходимости замены реле принимается аналогичным образом, то есть при несрабатывании или же срабатывании при напряжении свыше 16 В.
Сильной стороной такой схемы проверки является однозначный вывод о техническом состоянии реле и точная локализация места отказа.

Проверяем совмещенный реле-регулятора автомобиля

Первым будем проверять совмещенную схему реле-регулятора вместе со щеточным узлом. Такие сейчас ставятся на многие иномарки, да и кстати на многие отечественные автомобили (зачастую носят маркировку Я212А).

Как вы понимаете здесь обязательно снимать генератор и разбирать его, так как этот совмещенный узел крепится сзади рядом с валом генератора, по которому и ходят эти щетки. Для этого:

Ищем на генераторе сзади специальное «окошко», куда погружаются щетки.
Откручиваем болт крепления.
Извлекаем щеточный узел.
Очищаем его — как правило, он будет в графитовой пыли, щетки сделаны из графита, с применение специального угля.

Затем нам нужно его проверить, но для этого собираем определенную схему, желательно использовать блок питания с регулируемой нагрузкой или зарядное устройство. Также нам нужно взять обычную лампочку на 12В от автомобиля, например от «габаритов», будут нужны провода для сборки всей системы.

Возможно, нам понадобиться аккумулятор, ведь многие зарядные устройства без него не работают. А вот уже от провода с аккумулятора подсоединяем реле-регулятора, к щеткам которого подключаем лампочку на 12В, сделать это можно небольшими крокодильчиками, главное не сломать графитовые элементы. Небольшая схема для понимания.

Если подключить все в спокойном состоянии, то лампочка просто загорится и будет гореть, это нормально, так как щеточный узел является проводником электричества от вала. Напомню в спокойном состоянии, напряжение на щетках будет примерно 12,7В.

Теперь на зарядном устройстве нам нужно поднимать напряжение, до 14,5 В, лампа будет гореть, но при достижении этого порога она должна погаснуть! То есть 14,5 В это своего рода «отсечка» дальнейшего роста напряжения! Если понизить значение, то лампа опять должна загореться. Тогда ваш реле-регулятора рабочий, он прошел проверку.

В случае если напряжение достигло 15 — 16В, а лампочка горит, это значит реле вышло из строя его нужно заменить! Он не дает «отсечку» и будет способствовать перезаряду АКБ. Вот такая вот простая проверка. Сейчас небольшое видео по теме.

Проверка снятой детали

Можно тестировать и снятый с генератора элемент. Для этого нужно включить лампу 1–3 Вт, 12 В между щётками щёткодержателя. Необходимо по очереди подключить источники питания к выводам D+ и «масса». Сначала присоединяем источник на 12 В, затем — на 15–16 В. Если всё нормально, то при подключении первого варианта лампа будет гореть, а со вторым гаснуть. Если она горит и там, и там, значит, есть пробой в регуляторе. Совсем не горящая лампа свидетельствует об обрыве или отсутствии контакта между составными элементами. Чтобы проверить наличие контакта, подключите лампу не к щёткам, а к выводам D+ и DF.

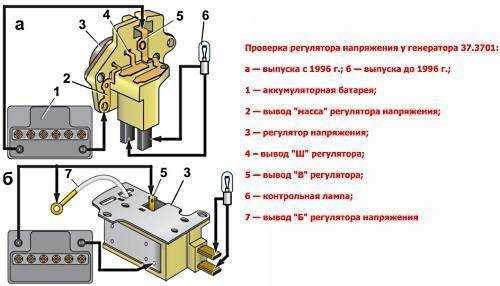

Как проверить регулятор напряжения генератора

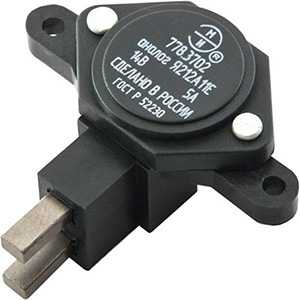

Современный регулятор, совмещенный со щеточным узлом, применяется на большинстве автомобилей иностранного и отечественного производства. Для начала оценим доступ к генератору. Если он труднодоступен и неудобен, то лучше будет снять его с автомобиля. Если же доступ свободный, то снимаем с него реле, не снимая генератор. Но перед этим обязательно нужно снять минусовую клемму с аккумулятора.

Регулятор крепится к генератору со стороны задней крышки обычно двумя болтами. Откручиваем их и аккуратно, чтобы не повредить щетки, снимаем его, предварительно отсоединив от него провода.

Для дальнейшей проверки нам понадобится либо блок питания, либо зарядное устройство, лампа на кальвания на 12 вольт. Главное, чтобы можно было увеличивать и уменьшать напряжение от 10 до 16 вольт. Если для проверки будет использоваться зарядное устройство, то понадобится еще и аккумулятор. Дело в том, что многие зарядные устройства не работают без него.

Подключаем зарядное устройство к аккумуляторной батарее в штатном режиме. Дополнительно к клеммам батареи подсоединяем мультиметр и два провода. Один на плюс, другой на минус. И соединяем их с реле-регулятором. Плюсовая клемма регулятора — это штекер. Минус — металлическая пластинка под одним из крепежных отверстий. Проводами подсоединяем к щеткам лампочку. Стенд готов, можно начать проверку. Блок питания подключается так же, только без аккумулятора.

Подключаем зарядное устройство к внешней сети и включаем его. Ручка регулятора нагрузки должна быть на минимальном уровне. Начинаем потихоньку поднимать напряжение. При этом накал лампочки должен понемногу увеличиваться. При нагрузке 12 вольт и более она должна гореть в полный накал. Продолжаем плавно поднимать напряжение до тех пор, пока не потухнет лампочка, или нагрузка не достигнет значения 15 вольт. Если регулятор исправен, то лампочка должна погаснуть на значении напряжения 14,2 -14,5. При снижении нагрузки лампочка опять загорится.

Если лампочка тухнет до 14 вольт, или достигнуто напряжение более 14,8 вольт, а лампочка все еще горит, то такой регулятор надо менять.

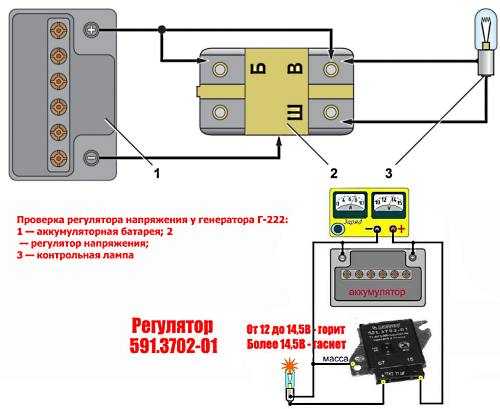

Проверка отдельного регулятора напряжения генератора

Таким же способом проверяется отдельно стоящий стабилизатор. В основном он крепится на кузове в моторном отсеке. Но иногда и на крышку генератора. В любом случае откручиваем его и подсоединяем к стенду. Пусть, например, это будет стабилизатор типа Я112 В.

Плюсовой провод подсоединяем к клеммам «Б» и «В», минус подаем на корпус. Контрольную лампочку соединяем с клеммами «В» и «Ш». Далее делаем все точно так же, как и с совмещенным стабилизатором. Плавно поднимаем нагрузку, при достижении 14,5 вольт должна произойти отсечка. Если отсечки нет, то меняем регулятор.

Проверяем устаревший 591.3702−01

Этот устаревший тип реле устанавливался почти на все заднеприводные автомобили. Относится он к отдельно стоящим. Всегда крепился к кузову моторного отсека. Схема подключения для проверки слегка отличается от вышеописанной. Действия и суть проверки остаются прежними.

Здесь имеется всего два контакта. Маркировка выполнена цифрами «67» и «15». Контакт под номером «67» — это минусовая клемма. Соответственно «15» — плюс. Минусовой провод с зарядного устройства закрепляем на корпусе устройства. Плюсовой крепим на клемме 15. Провода контрольной лампочки соединяем: один на корпусе, второй и клемме «67». Наш стенд готов к проверке.

Как проверить мультиметром регулятор к1216ен1

И напоследок пару слов о реле к1216ен1. Этот регулятор устанавливался на заднеприводные, и переднеприводные ВАЗы с инжекторными двигателями. Если учесть тот факт, что таких автомобилей эксплуатируется немало по всему постсоветскому пространству, нельзя обойти его стороной.

Этот регулятор принадлежит к совмещенному реле со щеточным узлом. Его предварительная и основная проверка проводится по вышеописанному методу. Никаких особых отличий нет.

https://youtube.com/watch?v=NFz7cy4rd5U

Принцип работы регулятора напряжения генератора

Генератор – один из наиболее консервативных узлов автомобилей. Разработанная в середине 60-х годов схема осталась практически неизменной вплоть до наших дней за исключением элементной базы.

Схема

В общем виде схему автомобильного генератора можно изобразить так:

Она содержит следующие основные узлы:

выпрямительный мост 5 и 6;
выпрямительный мост питания реле-регулятора 7;
реле-регулятор 11;
щетки обмотки возбуждения 10;
обмотка возбуждения (якорь) 9;
обмотка статора 8;
индикаторная лампа 4;
аккумуляторная батарея 3;
контактная группа замка зажигания 1;
конденсатор 2 (может отсутствовать).

Общий принцип работы генераторов переменного тока придумал гениальный Тесла. Постоянный ток через обмотку возбуждения индуцирует магнитное поле. Во время вращения катушки возбуждения (якоря) внутри обмотки статора в последних генерируется переменное напряжение.

Это напряжение преобразуется в постоянное выпрямителем, выполненным на диодном мосте 5 и 6. Выпрямленное напряжение заряжает аккумуляторную батарею.

Чем выше ток в обмотке возбуждения, тем будет выше напряжение генератора.

Какую функцию выполняет реле-регулятор? По существу, он является усилителем с обратной связью. То есть, как только повышается напряжение, его схема уменьшает ток через обмотку возбуждения.

Соответственно, напряжение генератора уменьшается. Тогда он повышает ток обмотки, напряжение генератора увеличивается. И так до бесконечности. В конечном счете, напряжение генератора стабилизируется на определенном уровне. Весь этот процесс стабилизации длится доли секунды.

Виды

Реле-регуляторы классифицируют по элементной базе исполнения:

релейные;
транзисторно-релейные;
транзисторные (в автомобилях до 90-х годов);
интегральные (в современных автомобилях);
микропроцессорные с программным управлением (Audi, BMW).

По конструктивному исполнению:

внешние, закрепляемые на элементах кузова;
встроенные;
встроенные, совмещенные со щетками.

В современных автомобилях чаще всего используют устройства, совмещенные со щетками. В этом есть свой недостаток: когда изнашиваются щетки, приходится менять и реле-регулятор. И наоборот, отказ реле-регулятора может привести к замене здоровых щеток.

Проверка совмещенного реле-регулятора

Если щеточный узел будет совмещен с реле, то генератор потребуется снять для проверки. Для начала необходимо проверить совмещенную схему реле-регулятора, которая сегодня используется на многих иномарках и даже отечественных машинах.

Для этого потребуется снять и разобрать генератор, т. к. нужный нам узел крепится с валом генератора, по которому ходят щетки. Ищем на генераторе «окошко» для щеток, откручиваем болт крепления, щеточный узел достаем и чистим. Обычно он в графитовой пыли.

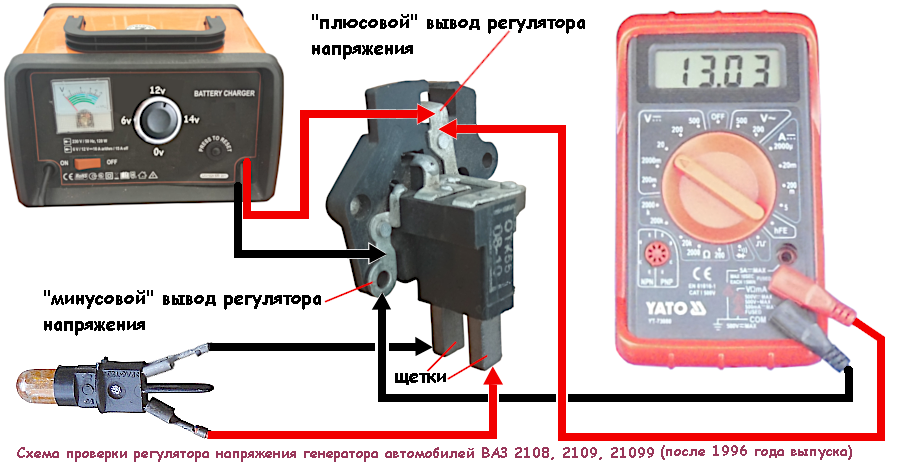

Теперь нам нужно собрать специальную схему с использованием блока питания с регулируемой нагрузкой. Еще нам потребуется аккумулятор, ведь блок питания или зарядное устройство не работают без него. Итак, подсоединяем зарядное устройство к аккумулятору и параллельно к реле-регулятору, а к последнему подключаем еще и лампочку на 12 В.

При таком подключении лампочка будет гореть — это нормально, т. к. щеточный узел является проводником, и в спокойном состоянии напряжение здесь равно 12.7 В. Теперь нам нужно поднять напряжение на зарядном устройстве до 14.5 В. Лампа при достижении этого показателя должна погаснуть. Ведь 14.5 В — это «отсечка» роста напряжения. И если лампа погаснет, это значит, что реле сработало, и оно в принципе является рабочим.

В противном случае, если напряжение достигает 15-16 В, и лампочка при этом горит, то значит, что реле не дает отсечку. В таком случае его необходимо заменить на новое.

Теперь вы знаете, как проверить реле-регулятор мультиметром, и сможете сделать это самостоятельно.

Реле – это отдельное устройство (в отличие от интегральных схем), используемое для управления сигналами большой мощности при помощи сигналов малой мощности. Реле отделяет и защищает цепь низкого напряжения от цепи высокого напряжения посредством электромагнитной катушки. Эта статья расскажет вам, как проверить и реле (твердотельное), и катушку.

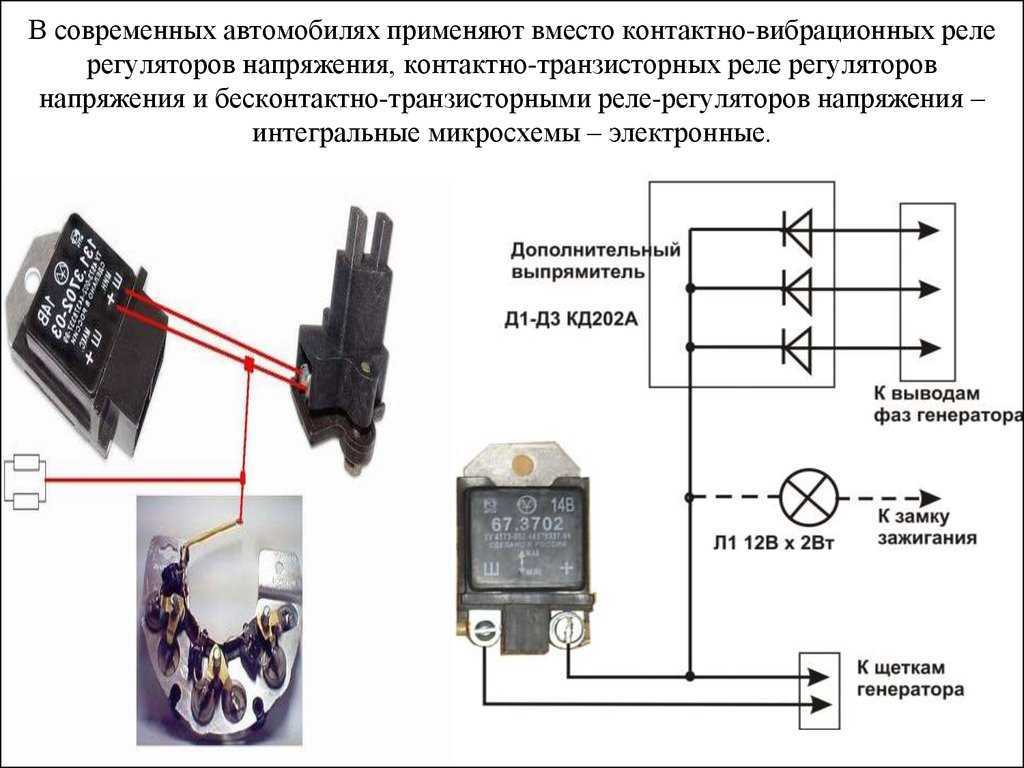

Схемы генераторов с дополнительными диодами

Можно сделать схему возбуждения генератора более короткой и надежной. Ток возбуждения проходит только внутри генератора и не проходит во внешнюю цепь через замок зажигания. Для этого ток возбуждения берется с обмоток генератора, выпрямляется отдельным маленьким выпрямителем и отправляется сразу в обмотку возбуждения.

Схема с дополнительными диодами позволяет защитить аккумулятор от случайного разряда через обмотку возбуждения. В такой схеме обмотка возбуждение, на прямую, не подсоединена к выходу генератора и аккумулятора. Ток возбуждения протекает не от выхода диодного моста, соединенного с аккумулятором, а прямо от своих обмоток в обмотку возбуждения, через дополнительный выпрямитель.

Для первоначального возбуждения приходится использовать аккумулятор. Ток первоначального возбуждения, при включении замка зажигания, проходит в обмотку возбуждения через лампочку. Лампочка имеет большое сопротивление, поэтому ток в цепи возбуждения протекает маленький (лампочка светится), такого тока вполне достаточно для подмагничивания ротора. Как только ротор подмагнитился, генератор начинает вырабатывать напряжение и появляется ток в обмотках, этот ток идет через дополнительные диоды в обмотку возбуждения и намагничивание ротора возрастает, так генератор, практически сразу, возбуждается, получив первоначальный толчок маленьким током через лампочку. Дальше генератор работает уже самостоятельно, потребляя необходимый ток возбуждения через дополнительные диоды.

Цепь внешнего возбуждения остается подключенной, она используется снова при следующем запуске двигателя. Лампочка, фактически, разделяет цепь первоначального возбуждения генератора и цепь рабочего возбуждения. Ток обмотки возбуждения может достигать 5-и Ампер, но чтобы обмотка возбуждения не могла потреблять такой ток от аккумулятора, в цепи первоначального возбуждения и стоит лампочка ограничивающая этот ток. На первый взгляд проблема остается — если ротор генератора не крутится, а зажигание включено, то аккумулятор разряжается, но разражается очень маленьким током через лампочку (лампочка горит)

Ток лампочки может гореть несколько дней и это не приведет к полному разряду нормального аккумулятора.
Очень важное преимущество такой схемы состоит в том, лампочка не только ограничивает ток разрядки аккумулятора через обмотку возбуждения, но то, что она становится очень полезным индикатором состояния системы генератор — аккумулятор и позволят контролировать процесс зарядки аккумулятора и исправность — неисправность генератора

Схема генератора с дополнительными диодами и регулятором напряжения типа L (D+)

Как проверить реле-регулятора не снимая с машины?

Выявить «нехватку заряда» или «перезаряд» АКБ просто. При нехватке – машина не запустится, или же после вставления ключа мотор медленно начнет крутиться, иногда это сопровождается затуханием лампочек. При перезаряде – те же самые признаки, только причина будет крыться в закипании электролита. Понять это можно по его количеству в банках или белому налету на самом АКБ и вокруг него. Но следует убедиться точно, протестировав бортовой ток с помощью мультиметра, которым нужно измерить напряжение на клеммах батареи во время рабочего двигателя. Подметим, что нормальным напряжением может быть параметр – 12,7В, но если он ниже, например – 12В, то имеются неполадки.

Очень часто виновником проблем могут быть сами клеммы, так как способны окисляться, поэтому перед проверкой необходимо убрать имеющиеся налеты и закиси на клеммах и контактах.

Запустить двигатель и прогреть несколько минут.
Подсоединить щупы мультиметра к клеммам батареи, соблюдая полярность. Выставить значение на устройстве в 20 Вольт.
Смотрим напряжение при включенном ближнем свете, в это время все остальные электропотребители должны быть отключены. Обороты вала должны быть в значениях &#8212, 1,5–2,5 тыс. об/мин. Если напряжение в пределах 13,5–14,8В. это нормально, а если превышает, то реле негодное. В том случае, когда входящий ток меньше 13,5В, то возможно, причина сбоя либо в генераторе, либо в проводке.
Теперь поднимаем нагрузку и оцениваем при увеличенных оборотах до 2000–2500 тыс. об/мин. Для этого запускаем дальний свет, печку, стеклоочистители. Напряжение не должно быть меньше 13,5В и больше 14,8В.

Как проверить регулятор напряжения генератора мультиметром мы рассказали, теперь приступаем к проверке совмещенной схемы реле-регулятора вместе со щеточным узлом, так как они наиболее популярны.

Проверка мультиметром без демонтажа

Проверка мультиметром представляет собой точный метод диагностики. Сильная сторона обращение к этому подходу — высокая точность, сравнительная простота и удобство выполнения тестирующих процедур, которые не требуют демонтажа реле. Они сводятся к подключению щупов к клеммам аккумулятора и анализу показаний индикатора прибора.
Метод применим к реле в любой форме его исполнения.

Алгоритм проверки основан на контроле напряжения на клеммах аккумулятора при различной частоте вращения вала двигателя. Для получения необходимой точности следует переключить мультиметр в режим постоянного напряжения и работать в диапазоне 20 В или близком к нему. Щупы прибора подключают к клеммам аккумулятора. Далее замеряют напряжение:

При работе двигателя на холостых оборотах после его 2-3-минутного прогрева показания мультиметра составляют 13,5 – 14 В.
При увеличении частоты вращения вала до средних ( 2500 оборотов в минуту) напряжение линейно возрастёт на 0,2 – 0,3 В
Если же нажать на педаль газа еще сильнее, увеличить частоту вращения вала до 3500 – 4000 оборотов в минуту и дополнительно включить дальний свет, то рост напряжения сначала резко замедляется, а потом прекращается на 14,5 – 14,8 В.

При отсутствии эффекта стабилизации и росте напряжения до 16 В и даже более делаем вывод об отказе реле-регулятора и необходимости его замены.
При измеренном напряжении не более 11 – 12 В следует обязательно зачистить клеммы и проверить контакты, после чего повторить измерения еще раз.

https://youtube.com/watch?v=7ju2Yl5fYmc

Ещё кое-что полезное для Вас:

Почему машина не заводится при нормально работающем стартере: возможные причины
Трехуровневый регулятор напряжения — что это и как он устроен?
Что такое бендикс стартера? Проверка, ремонт и замена

Конструктивное исполнение реле-регулятора и внешние признаки его неисправности

Реле-регулятор:

Может быть выполнен в виде одного из модулей щеточного узла, используя его конструктив как несущую основу.
Или же представляет собой отдельный элемент, установленный на корпусе на кронштейне.

Применение отдельного исполнения легко визуально обнаруживается за счет того, что реле находится в разрыве цепи протекания тока между генератором и аккумулятором.
В любой форме своего исполнения реле представляет собой неразборный моноблочный элемент, корпус которого залит эпоксидным составом или иным герметиком. Это означает, что вышедший из строя компонент ремонту не подлежит.

Отказ реле-регулятора сопровождается недозарядом или перезарядом аккумулятора.
Недозаряд аккумулятора приводит к тому, что

начинает плохо заводиться двигатель;
стартер не в состоянии провернуть коленчатый вал;
в тяжелых случаях автомобиль оказывается обесточенным и оставшегося заряда не хватает даже на включение индикаторов приборной панели.

Неприятным следствием перезаряда аккумулятора становится выкипание электролита. При этом на его корпусе в районе клемм и на самих клеммах появляются белый налет и потеки.
Внешние признаки не являются исчерпывающими, однозначно не указывают на неисправность реле. Тем не менее, при их проявлении осуществляется комплексная проверка цепей и схемы генератора, в перечень процедур которой входит контроль исправности реле-регулятора.

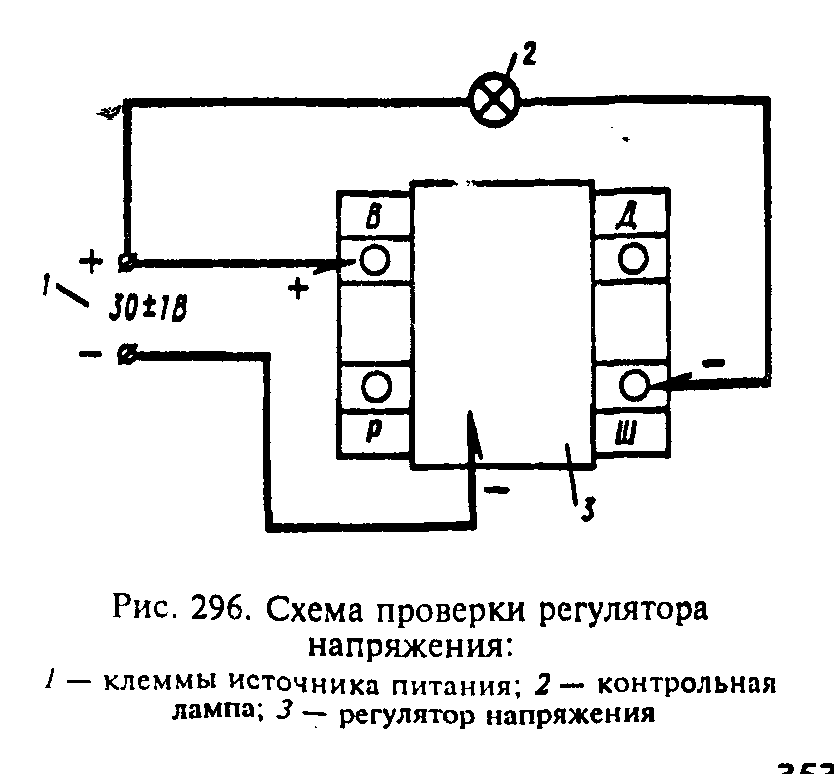

Как проверить отдельный регулятор напряжения на генераторе

Отдельно от генератора установленные регуляторы напряжения могут устанавливаться на старых моделях автомобилей. Неисправность таких деталей также может приводить к перезаряду или недостающему заряду АКБ, поэтому следует провести проверку при первом подозрении на наличие нестандартной работы этого элемента.

Проверка реле-регулятора напряжения генератора типа 591 3702 01

Принцип проверки регулятора типа 591 3702 01 идентичен другим устройствам этого типа. Потребуется также подключить изделия к источнику постоянного тока и изменяя значения выходного напряжения на блоке питания, установить момент выключения контрольной лампы.

Особенностью конструкции регулятора типа 591 3702 01 является выводная часть, которая имеет контакты, обозначаемые, как «67» и «15». Контакт «67» является «минусом» системы, поэтому к нему следует подключить соответствующий провод от источника питания, который последовательно соединеняется с лампой накаливания. Также минусовый контакт следует подключить к «массе» регулятора (металлическому креплению) Контакт «15» — это плюс устройства, поэтому к нему следует подсоединить положительный проводник.

Проверка устройства осуществляется по стандартной схеме. Вначале подается рабочее напряжение, при котором лампочка должна светиться. При превышении максимально возможного напряжения (14,5 В) электрический ток в цепи исчезает.

Более точно реле-регулятор типа 591 3702 01 можно проверить на специально диагностическом стенде. Такая установка имеет генератор, аккумуляторную батарею и вольтметр. Регулятор подключается на стенде таким же образом, как и при монтаже на автомобиль. После запуска стенда регулировкой вращения генератора добиваются превышения напряжения выше отсекаемого порога (14,5 В). Отключение устройства регистрируется вольтметром.

Если реле-регулятор не отключает подачу напряжения при достижении критического уровня или электрический ток отсутствует сразу после запуска генератора, то потребуется заменить реле-регулятор типа 591 3702 01.

Как проверить трехуровневый реле-регулятор напряжения

Вместо стандартного реле-регулятора на автомобилях может устанавливаться трехуровневое реле. Такие устройства являются более совершенными и надежными. Отличие трехуровневых реле от «шоколадок» заключается в возможности произвольной установки напряжения отсечки посредством встроенного регулятора.

Проверка трехуровневого реле осуществляется по стандартной схеме, когда к реле подключается регулируемый источник электрического тока и контрольная лампа. При проведении проверки следует учитывать только ранее выставленные ограничения напряжения отсечки. То есть, если с помощью ручной регулировки был установлен момент отключения при 14,7 В, то при таком напряжении исчезновение электрического тока будет являться нормой.

Проверка генератора

Если перезаряд аккумуляторной батареи может быть вызван неисправностью реле-регулятора, то при недозаряде АКБ деталь может быть полностью исправной. Различные поломки генератора могут вызвать постоянную или временную недостачу электрического тока для полноценного восстановления батареи. Если на автомобиле стоит отдельный реле-регулятор, то эту деталь можно легко исключить из электрический схемы и таким образом убедиться в исправности генератора. Диагностическая операция выполняется при заведенном двигателе следующим образом:

Отключить провода от реле-регулятора (контакты 15 и 67).
Вместо реле-регулятора в схему следует подключить лампу накаливания на 12 В.
Отсоединить плюсовой провод от аккумулятора во время работы двигателя.

Если при отключении плюсовой клеммы двигатель продолжит работать, то генератор автомобиля исправен. В противном случае, следует проверить эту деталь и все дополнительные элементы, участвующие в передаче электрической энергии.

Как проверить РР мультиметром на мопеде?

Проверку реле-регулятора на китайском скутере проводят с применением мультиметра с функцией вольтмерта. Для этой цели обычно применяют простой DT-830 (или аналог). Диагностику и замер напряжения на выходе лучше проводить на снятом приборе.

Алгоритм проверки:

Нужно открутить обтекатель с центральной фазой и найти на раме прибор с 4 проводами: красным, зеленым, желтым и белым.
Затем завести скутер и на холостом ходу проверить напряжение: замерить его между зеленым и красным проводом, выставив мультиметр на предельное значение 20 В.
Если на дисплее мультиметра показана цифра 14,6-14,8 В ― это норма. Для стабилизаторов на китайских мопедах это рабочее штатное напряжение. Если же на холостом ходу мультиметр показывает значение 15-16 В ― это высокий показатель напряжения. Это говорит о неисправности реле-регулятора.
Затем нужно проверить напряжение, поступающее на осветительные лампы. На центральную лампу ближнего (дальнего) света подаётся переменное напряжение, поэтому мультиметр следует перевести в режим измерения переменного тока с параметром 20 В.
Далее замеряем напряжение между зеленым и желтым проводом (зеленый ― общая электросеть мопеда). Если мультиметр показывает напряжение сети до 12 В, значит электроприборы работают без дополнительной нагрузки.
Если же на холостом ходу это значение 16 В и выше, а при резком увеличении оборотов двигателя подскакивает до 25 В ― прибор не стабилизирует напряжение и, следовательно, не работает. При таких показаниях прибор нужно заменить на новый.

С применением мультиметра проводят проверку реле-регулятора на китайском скутере

Для того чтобы сделать измерение, нужно:

переключить прибор в режим «КилоОм» и снять регулятор;
затем поставить щупы на первую пару выводов (АВ). Тестер должен показывать значение не более 18 кОм;
после этого меняем положение щупов на выводах в обратном направлении (ВА) и замеряем напряжение еще раз ― на приборе стрелка должна показывать 0;
затем устанавливаем щупы на следующую пару выводов (СД) и замеряем показания на этой паре;
меняем местами щупы (ДС) и замеряем показатель повторно;
остальные замеры не имеют контакта и не проверяются. Показатель при их проверке должен быть нулевой.

Таким способом проверяются регуляторы на популярных японских моделях с малым объёмом двигателя таких брендов, как Honda (Leard, Dio, Tact), Suzuki, Yamaha.

Заменить неисправный реле-регулятор на скутере не составит труда

Признаки необходимости проверки

Если на скутере стал часто садиться аккумулятор, а он еще довольно новый, это означает, что есть неполадки в работе реле-регулятора. Как показывает практика, перегорает он довольно часто. При неисправном приборе батарея прекращает полностью заряжаться и теряет свою ёмкость. А значит завести скутер с кнопки не удастся, придётся заводить с кикстартером.

Еще одним характерным признаком некорректной работы прибора может являться частое перегорание лампочек накаливания. Сами по себе они долговечны и имеют хороший ресурс прочности, но довольно чувствительны к перепадам напряжения. Это случается потому, что оптимальное напряжение в сети скутера считается 12-13 В. Повышение этого значения даже на 2 В сокращает срок службы электроники и узлов в 2 раза.

Признаки неисправности работы регулятора идентичны для всех моделей китайских скутеров. Особенно они характерны для реле зарядки на скутеры китайских моделей с объёмом двигателя 50 куб. Поэтому прежде чем принимать решение что-то заменить в электронике, тестирование систем и приборов следует начинать именно с реле-регулятора.

Для всех моделей китайских скутеров идентичны признаки неисправности работы регулятора
