Что может быть с генератором

Если при включении зажигания на панели приборов не загорелась лампочка разрядки аккумулятора, то генератор после запуска двигателя не заработает, смотрите по вольтметру, стрелка останется слева.

Если двигатель заработал, а лампочка не погасла, значит генератор не заработал (проверьте ремень)

Генератор работает, но на стоянке аккумулятор быстро разряжается. Вместо регулятора Я 112 В установлен регулятор Я 112 А

Если лампочка загорелась на ходу, то значит генератор перестал работать

Если лапочка помаргивает, это значит, что пора заменить щетки

Если лампочка слабо подсвечивается – генератор неисправен

Если лампочки светятся слишком ярко, помаргивают, а аккумулятор становится мокрым, значит напряжение слишком высокое, надо срочно заменить регулятор напряжения.

Если лампочка гаснет только на высоких оборотах, то генератор неисправен

Если генератор громко шумит, надо менять подшипники. Если генератор очень старый, то лучше поменять целиком генератор.

При любой неисправности надо ехать туда, где сделаю ремонт генератора, иначе через два часа можно безнадежно встать

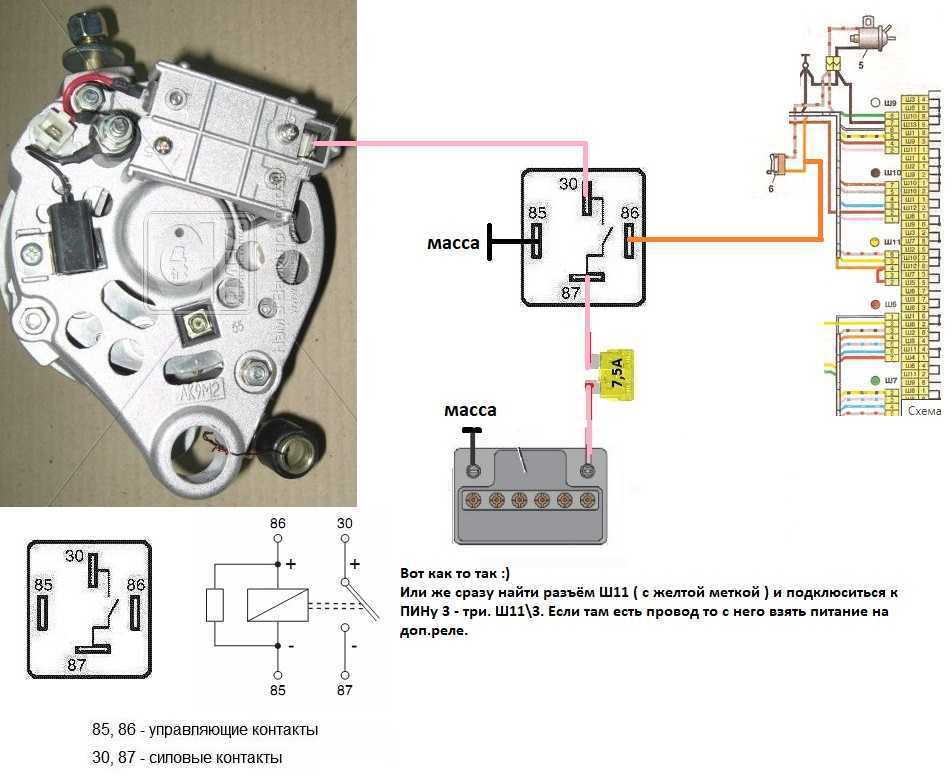

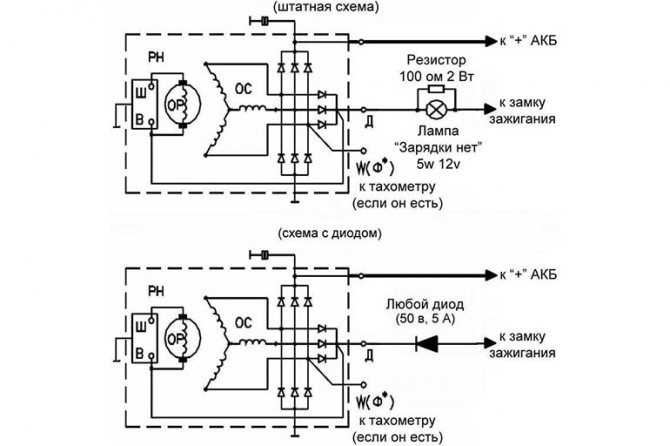

Если генератор 6631.3701 сломался, а на замену есть генератор без доп диодов 6631.3701-01, то можно его поставить, только лампочка не будет работать. подробности почитай в конце другой статьи

Работать будет и другое соединение генератора 6631,3701 (6651.3701) и регулятора напряжения Я112В, так как схема остается прежней.

Источник

Генератор 37.3701

1 – поджимная втулка; 2 – втулка; 3 – буферная втулка; 4 – задняя крышка; 5 – винт крепления выпрямительного блока; 6 – выпрямительный блок; 7 – вентиль выпрямительного блока; 8 – конденсатор; 9 – задний подшипник вала ротора; 10 – контактные кольца; 11 – вал ротора; 12 – щетка, соединенная с выводом «В» регулятора напряжения; 13 – вывод «30» для подключения потребителей; 14 – вывод «61» генератора; 15 – щетка, соединенная с выводом «Ш» регулятора напряжения; 16 – вывод «В» регулятора напряжения; 17 – регулятор напряжения; 18 – шпилька крепления генератора к натяжной планке; 19 – крыльчатка; 20 – шкив; 21 – шайбы крепления подшипника; 22 – упорное кольцо; 23 – передний подшипник вала ротора; 24 – обмотка ротора; 25 – полюсный наконечник ротора; 26 – обмотка статора; 27 – статор; 28 – передняя крышка.

Системы и стратегии для победы

Эта ошибка связана с предыдущей. Когда игрок считает, что существуют специальные стратегии, помогающие выиграть, он автоматически верит в связь между спинами, которой не существует. Очевидно, что никто не запретит вам изменять размер ставки, количество активных линий и другие. Это делает игру более интересной, помогает контролировать расходы, но не гарантирует успеха на игровых автоматах.

Единственный безопасный способ выиграть – это несколько простых шагов

Для начала вам нужно выбрать лучшую модель для вашей игры, обратить внимание на возможные ставки, количество линий и комбинаций. Тогда вы должны поставить ограничения в деньгах и времени

Очень важно не потерять все

Очень важно не потерять все

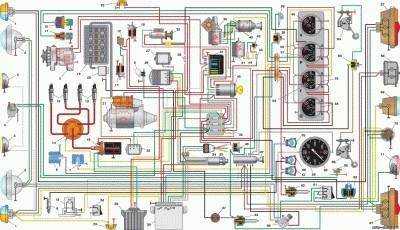

Схема автомобиля — УАЗ 3151

Схема всего электрооборудования на УАЗ 3151 и 3153

1 – передний фонарь; 2 – фара; 3 – противотуманная фара; 4 – звуковой сигнал; 5 – генератор; 6 – подкапотная лампа; 7 – датчик указателя темпеpатуpы охлаждающей жидкости в блоке цилиндpов; 8 – датчик сигнальной лампы аваpийного пеpегpева охлаждающей жидкости в pадиатоpе; 9 – датчик сигнальной лампы аварийного состояния гидропривода тормозной системы; 10 – датчик указателя давления масла; 11 – датчик сигнальной лампы аварийного давления масла; 12 – микровыключатель управлениия ЭПХХ; 13 – свечи зажигания; 14 – датчик-распределитель; 15 – электpодвигатель омывателя ветрового стекла; 16 – электромагнитный клапан ЭПХХ; 17 – электромагнитный клапан карбюратора; 18 – катушка зажигания; 19 – аккумуляторная батарея; 20 – выключатель «массы»; 21 – стартер; 22 – добавочное сопротивление; 23 – боковой повторитель указателя поворота; 24 – выключатель противотуманных фар; 25 – прикуриватель; 26 – предохранитель прикуривателя; 27 – аварийный вибратор; 28 – транзисторный коммутатор; 29 – электронный блок управления ЭПХХ; 30 – электродвигатель стеклоочистителя; 31 – реле стартера; 32 – блок плавких предохранителей; 33 – выключатель сигнала торможения; 34 – переключатель указателей поворота; 35 – выключатель аварийной сигнализации; 36 – прерыватель указателей поворота; 37 – штепсельная розетка; 38 – выключатель фонаря освещения кузова; 39 – фонарь освещения кузова; 40 – переключатель электродвигателя стеклоочистителя и омывателя; 41 – электродвигатель вентилятора отопителя; 42 – переключатель электродвигателя вентилятора отопителя; 43 – резистор отопителя; 44 – предохранитель электродвигателя отопителя; 45 – выключатель зажигания; 46 – тепловой пpедохpанитель; 47 – центральный переключатель света; 48 – ножной пеpеключатель света; 49 – вольтметр; 50 – указатель давления масла; 51 – сигнальная лампа аварийного давления масла; 52 – указатель температуры охлаждающей жидкости в блоке цилиндров двигателя; 53 – сигнальная лампа аварийного перегрева охлаждающей жидкости в радиаторе; 54 – указатель уровня топлива; 55 – сигнальная лампа указателей поворота; 56 – сигнальная лампа аварийного состояния гидропривода тормозной системы; 57 – сигнальная лампа включения стояночной тормозной системы; 58 – кнопка звукового сигнала; 59 – сигнальная лампа включения дальнего света фар; 60 – спидометр; 61 – выключатель протитуманного фонаря; 62 – выключатель сигнальной лампы стояночной тормозной системы; 63 – выключатель фонаря заднего хода; 64 – датчик указателя уровня топлива в правом баке; 65 – переключатель датчиков уровня топлива; 66 – датчик указателя уровня топлива в левом баке; 67 – фонарь задний; 68 – фонарь освещения номерного знака; 69 – фонарь заднего хода; 70 – штепсельная розетка прицепа; 71 – фонарь задний противотуманный

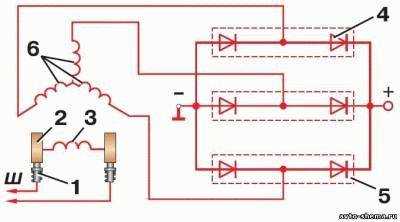

Электpосхема генеpатоpа Г250П2

1 – щетка; 2 – контактное кольцо; 3 – обмотка возбуждения; 4 – выпpямитель; 5 – теплоотвод; 6 – обмотка статоpа

Где находится реле поворотов?

В автомобилях УАЗ схема указателей поворота включает в себя рулевой переключатель, реле поворота, аварийную сигнализацию и шесть лампочек.

Эту систему защищают от перегрузок несколько предохранителей:

• F8 – 10 А (для аварийной сигнализации);
• F20 – 7,5 А (для указателей поворотов).

Поворотники без реле мигать не будут, поэтому его неисправность легко определить.

Располагается в монтажном блоке, с левой стороны, у ног водителя. В санитарных, грузопассажирских автомобилях типа УАЗ реле поворотов устанавливается на перегородке, за водительским сиденьем.

В случае неисправности реле его необходимо снять, при этом не допускается применение металлических предметов.

Ну вот сколько у меня было машин с двигателями ЗМЗ 406,405, 409 и генераторами нового образца — у всех одна и та же проблема: хронический недозаряд АКБ. Вычитал однажды в «За рулем», что можно внедрить диод в разрыв питания щеток генератора, напряжение повышается на 1 вольт, но ведь это колхоз, к тому же генератор продолжает бояться воды. У меня после каждой лужи или мойки двигателя генератор долго приходит в себя. Гена новый, на 100А, но АКБ в недозаряде хронически, а если включить освещение, люстру, нажать на тормоз, вообще в минус уходит. Спрашивается, смысл покупать гену на 100А, если он не может дать нужный ток? Причина кроется в конструкции генератора и принципах работы его релюхи. Реле генератора состоит из транзистора, настроенного так, что ток ограничивается (по задумке конструкторов) в пределах 13,2 -13,9В. Якорь генератора возбуждается плюсом от замка зажигания, а минус на щетку проходит через транзистор на щеточном узле. Транзистор тупо отключает минус при достижении максимума тока( 13,9В). Делает он это с приличной частотой, поэтому фары не мигают. Проблема в том, что транзистор сильно греется, а теплоотвода на нем нет. При повышении температуры растет сопротивление и нарушается правильная работа реле зарядки. Работает как ей вздумается. К тому же релюха плохо «отслеживает» падение напряжения на клеммах АКБ, так как расстояние по проводам большое, падение напряжения хорошее, но на клеммах генератора все хорошо. На мнимый перезаряд релюха ограничивает ток. АКБ в свою очередь недополучает энергии. Особенно при включенных потребителях. Кроме этого хотелось упростить замену сгоревшего реле зарядки. Я решил грамотно исправить ситуацию вернувшись к старой рабочей схеме зарядки. В магазине купил внешнее реле от Волги /Газели с номером 131.3702-03, оно двухрежимное «мин /макс». Использовал штатный щеточный узел, на котором сгорел транзистор, удалил все контакты, которые идут в транзистор. Плюсовой контакт подключил к штатному как и было, а от массового контакта релюхи вывел провод, который подключается к клемме «Ш» внешней релюхи. От реле вывел провод и кинул его на постоянный плюс ближе к АКБ. Реле закрепил на кронштейне расширительного бачка с хорошей «массой» Теперь реле не будет бояться воды и перегрева, так как имеет хороший теплоотвод. Тест показал, что на холостых генератор свободно выдает 14, 2 В, а при включении вентилятора печки, ближнего света и люстры падение составляет примерно 1 В. На фотках будут видны кнопки ближнего света и печки, а так же вольтметр штатный и вольтметр борт. компьютера. Правый нижний тумблер принудительно включает два Нивских вентилятора, подключенных через два реле и колодку с предохранителями( на фото ее видно) :

Обслуживание электросхемы

Техническое обслуживание схемы трактора можно проводить своими руками или же с помощью электрика. Главное, чтобы это происходило регулярно, проверялись все клеммы и крепления. При необходимости надо провести очистку нужных деталей от грязи и пыли.

Стартер требует чистки каждые 3000 часов использования. Для этого нужно выполнить следующие действия:

• провести демонтаж стартера;
• удалить грязь;
• снять кожух, который выполняет защитные функции;
• провести проверку щеточно-коллекторного узла.

Потом стартер надо снова собрать и проверить изоляцию на проводах, соединения на штепселях, целостность проводов.

Технические данные генератора Г250П2

Направление вращения(со стороны привода) правое

Напряжение (номинальное), В 14

Номинальный ток, А 28

Максимальный ток, А 40±5

Частота вращения вала генератора, при которой достигается напряжение на клеммах 12,5 В при температуре окружающего воздуха и генератора 20°С, мин -1:

• — при токе, равном нулю 900
• — при токе нагрузки 28 А 2100

Число фаз статора (соединены звездой) 3

Число катушек в фазе 6

Число катушек статора 18

Число витков в катушке статора 13

Обмотка статора…..провод ПЭВ–2, Ж 1,35–1,46 мм

Катушка обмотки возбуждения…..провод ПЭВ, Ж 0,74–0,83 мм

Число витков в катушке 490±10

Сопротивление обмотки возбуждения при 20° С, Ом 3,7±0,2

Ток обмотки возбуждения, А, не более 3,05±0,2

Тип щеток M1

Усилие нажатия пружин на щетки, гс 180–260

Шариковые подшипники:

• — в передней крышке 180603–КС9′
• — в задней крышке 180502–КС9Ш

Число диодов выпрямительного блока 6

Допустимый ток на каждый диод, А 10

Допустимое падение напряжения при токе 10 А, В, не более 1

Технические данные генераторов 665.3701–01, 161.3771

Направление вращения (со стороны привода) правое

Напряжение (номинальное), В 14

Максимальный ток, А, не менее 55 (57)

Регулируемое напряжение при температуре окружающей среды 25±10°С, частоте вращения ротора 3500 мин -1 и токе нагрузки 20А при работе с включенной батареей, В:

• — для исполнения «У–ХЛ» 13,9–14,6
• — для исполнения Т…..13,4–14,1

Регулируемое напряжение при температуре окружающей среды от –25°С до +70°С при изменении тока от 5А до 40А и частоты вращения ротора от 3000 мин -1 до 8000 мин -1 , В:

• — для исполнения «У–ХЛ» 13,6–14,8
• — для исполнения Т 12,9–14,8

Осмотр генератора начинайте со щеток, щеткодержателя и контактных колец.

Убедитесь, что щетки целы, не заедают в щеткодержателях и надежно соприкасаются с контактными кольцами; проверьте натяжение пружин щеток.

Щетки, изношенные до высоты 8 мм (для щеток генератора 665.3701–01 – 5 мм), замените.

Рис. 4. Проверка усилия прижатия щеток

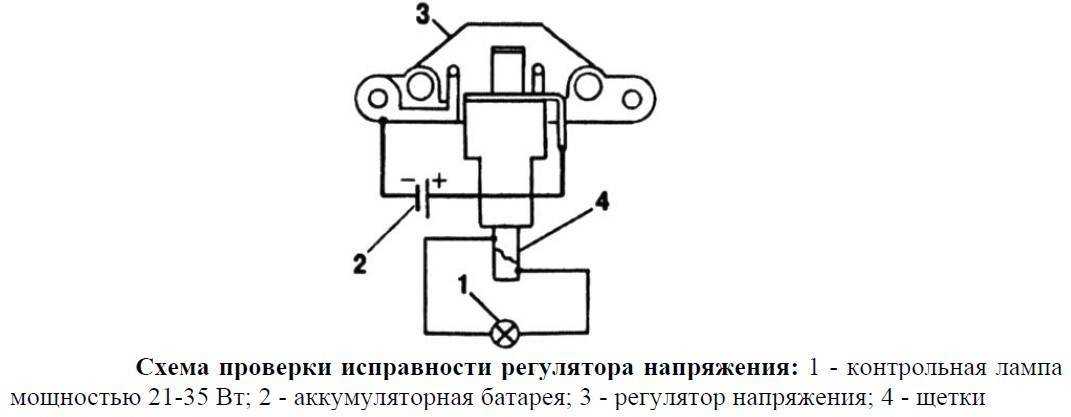

Измерьте динамометром усилие прижатия щеток (рис. 4) к контактным кольцам.

Для замера усилия снимите щеткодержатель, удалите одну щетку, установите крышку на щеткодержатель, удерживая ее рукой.

Затем выступающим из щеткодержателя концом щетки надавите на чашку стрелочных весов.

Когда щетка будет выступать из щеткодержателя на 2 мм, замерьте показание весов.

Усилие нажатия пружин на щетки должно быть 180–260 гс.

Генератор продуйте воздухом.

Щеткодержатель, щетки и незначительно загрязненные контактные кольца протрите чистой тряпкой, слегка смоченной в бензине.

Сильно загрязненные контактные кольца с небольшим подгоранием и мелкими шероховатостями зачистите (сняв щеткодержатель) стеклянной бумагой зернистостью 80 или 100, проворачивая ротор от руки.

Не применяйте для этого шлифовальную шкурку.

Изношенные, подгоревшие или имеющие повышенное биение контактные кольца генератора проточите на токарном станке и тщательно зачистите.

Периодически снимайте генератор с автомобиля для разборки и очистки его от грязи и пыли.

Тщательно осматривайте все детали.

Проверяйте усилие прижатия щеток.

Щетки не должны заедать в щеткодержателях. Изношенные подшипники заменяйте.

«Минус» аккумуляторной батареи всегда должен соединяться с «массой», а «плюс» — подключается к зажиму «плюс» генератора.

Ошибочное обратное включение батареи немедленно вызовет повышенный ток через диоды генератора и они выйдут из строя.

Не допускается работа генератора с отсоединенными от зажима «плюс» проводами потребителей (особенно с отсоединенной аккумуляторной батареей).

Это вызывает опасное повышение напряжения, что влечет за собой повреждение диодов и регулятора напряжения.

Не следует проверять работоспособность генератора «на искру» даже кратковременным соединением зажима «плюс» генератора с «массой». При этом через диоды проходит значительный ток и они повреждаются.

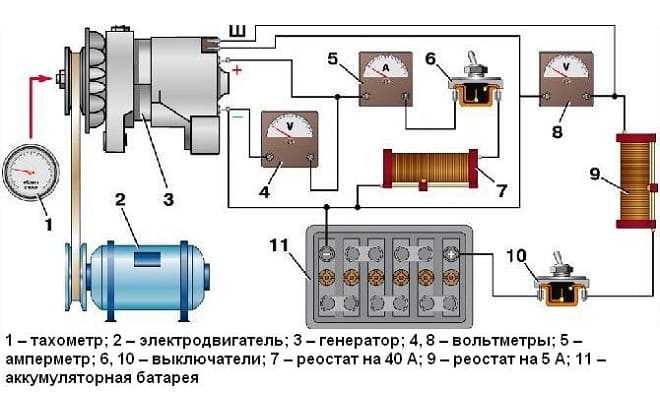

Проверить генератор можно только с помощью амперметра и вольтметра.

Технические характеристики генератора 9402.3701

Максимальный отдаваемый ток (при 13 В и 6000 мин -1 ), А	80
Напряжение, В	13,2–14,7
Направление вращения (со стороны привода)	правое

Статор и крышки генератора стянуты четырьмя винтами. Вал ротора вращается в подшипниках, установленных в крышках. Смазка, заложенная в подшипники на заводе, рассчитана на весь срок службы генератора. Задний подшипник генератора 9402.3701 напрессован на вал ротора и поджимается задней крышкой через пластмассовую втулку, передний подшипник запрессован и завальцован в передней крышке и заменяется только вместе с ней. Его внутренняя обойма вместе с упорным кольцом и шайбой зажата гайкой между шкивом и ступенькой на валу ротора. Передний подшипник генератора 37.3701 стянут четырьмя винтами между внутренней и наружной шайбами и может заменяться отдельно от передней крышки. Задняя часть генератора 9402.3701 закрыта пластмассовым кожухом на защелках.

В статоре генератора расположена трехфазная обмотка, выполненная по схеме «звезда» (выводы фазных обмоток имеют общую точку). Вторые концы фазных обмоток соединены с выпрямительным мостом, состоящим из шести кремниевых диодов (вентилей) — трех «положительных» и трех «отрицательных». Вентили запрессованы в две подковообразные алюминиевые пластины-держатели в соответствии с полярностью (положительные и отрицательные — на разных пластинах); на одной из пластин также находятся три дополнительных диода, через которые питается обмотка возбуждения генератора после пуска двигателя. Пластины объединены в выпрямительный блок, закрепленный на задней крышке генератора (под пластмассовым кожухом генератора 9402.3701).

Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на валу ротора.

Питание к обмотке возбуждения подводится через две щетки. Контактные кольца генератора (9402.3701) уменьшенного диаметра для понижения окружной скорости вращения и уменьшения износа щеток. Щеткодержатель конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора. Регулятор напряжения — неразборный, при выходе из строя его заменяют.

До 1996 г. у генератора 37.3701 щеткодержатель и регулятор напряжения представляли собой отдельные узлы (напряжение от клеммы «30» генератора подавалось на вывод «Б» регулятора напряжения). Теперь напряжение подается только к выводу «В» (вывод «Б» отсутствует). По своим характеристикам новый и старый регуляторы напряжения одинаковы и в сборе со щеткодержателем взаимозаменяемы.

Для защиты бортовой сети от скачков напряжения при работе системы зажигания и снижения помех радиоприему между выводами «положительных» и «отрицательных» вентилей (между «+» и «массой» генератора) подключен конденсатор емкостью 2,2 ±0,04 мкФ, расположенный на выпрямительном блоке генератора 9402.3701 и задней крышке генератора 37.3701.

При включении зажигания напряжение к обмотке возбуждения генератора (вывод «D» генератора 9402.3701 и «В» генератора 37.3701) подводится через контрольную лампу в комбинации приборов (лампа при этом горит) и подсоединенные параллельно ей резисторы. После пуска двигателя обмотка возбуждения питается от дополнительных диодов выпрямительного блока (контрольная лампа гаснет). Если после пуска двигателя лампа горит, это указывает на неисправность генератора или его цепей.

«Минус» аккумуляторной батареи всегда должен подключаться к «массе» автомобиля, а «плюс» — к выводу «В+» генератора 9402.3701 («30» генератора 37.3701). Обратное включение приведет к пробою вентилей генератора.

При работе генератора не рекомендуется отсоединять аккумуляторную батарею (особенно на двигателях, оснащенных системой впрыска). Возникающие при этом броски напряжения в бортовой сети могут повредить электронные компоненты схемы.

Вентили генератора (и другие устройства в бортовой сети автомобиля при подключенном генераторе) следует проверять под напряжением не выше 15 В, более высокое напряжение (например, при проверке мегомметром) может вызвать повреждение вентилей.

При необходимости проверки изоляции обмоток высоким напряжением генератор следует снять, а выводы обмоток — отсоединить от выпрямительного блока и регулятора напряжения

Как выполняется замена

Допустим, проверка диодного моста показала, что есть проблема. Необходимо отсоединить все провода от генератора, снять и разобрать устройство. В некоторых моделях деталь крепится непосредственно к агрегату болтами, но встречаются устройства, в которых для доступа к выпрямителю необходимо снять корпус.

Далее в рамках ремонта заменяют неисправные диоды – если это экономически целесообразно и в продаже трудно найти нужную модель генератора. Либо целиком меняют компонент. По завершении работ на стенде с помощью мультиметра проверяется исправность компонента и электрики в целом, выполняется сборка и установка детали на автомобиль.

Проверку диодного моста можно сделать самому, если есть время и навыки разборки генератора. Но даже после проверки и обнаружения неисправных диодов потребуется подобрать и корректно установить новый элемент вместо неисправного. Помните, что неисправный генератор может стать причиной выхода из строя дорогого электрооборудования, короткого замыкания и самовозгорания машины. Поэтому лучше доверять ремонт и диагностику мастерам автосервиса, которые точно смогут прозвонить правильно!

Устройство

На машинах встречаются следующие приборы:

• ранняя модель Г12, вырабатывающая ток силой до 20 А;
• Г250, оснащенный встроенным выпрямителем, развивает мощность до 350 Вт;
• улучшенный 161 3771, оборудованный интегральным регулятором напряжения;
• бесщеточные изделия модели Г700А30.

Все модели генераторов крепятся на картере силового агрегата на правой боковине специальным кронштейном. Для привода используется ремень, натянутый между шкивами. Нижняя опора генератора позволяет перемещать узел на небольшое расстояние, обеспечивая натяжение привода.

Составные элементы:

1. Внешний корпус, изготовленный из легкого сплава или стали (на ранних моделях). С торцов расположены крышки, в которых размещены подшипники качения. Задняя крышка на ряде моделей используется для установки выпрямительного блока, щеток и регулятора напряжения.
2. Внутри корпуса размещен пакет стальных листов с намотанным проводом, формирующим 3-фазную обмотку. Устройство называется статором, используется для генерирования тока.
3. Внутри статора на подшипниках вращается ротор, на котором размещены стальные втулки и обмотка возбуждения. Выводы провода прикреплены к коллектору. На внешней стороне статора имеется вал с выемкой под шпонку, использующийся для монтажа приводного шкива. Деталь зафиксирована при помощи гайки. Перед шкивом установлена крыльчатка, обеспечивающая подачу охлаждающего воздуха внутрь прибора.
4. Для подвода напряжения возбуждения используется щеточный подпружиненный узел.
5. Выпрямительный мост состоит из 6 диодов.

ТО устройства на МТЗ

В процессе эксплуатации на генераторе оседают частицы масла и пыль, которые следует удалять чистой ветошью. Если грязь набилась во внутренние полости оборудования, то узел необходимо снять для разборки и чистки ветошью, смоченной бензином. Не допускается образование слоя окислов на клеммах или разрушение изоляции проводов бортовой сети трактора.

Не допускается эксплуатация оборудования с поврежденными шкивом или крыльчаткой вентилятора. Рекомендуется периодически проверять и регулировать натяжение ремня (стрела прогиба 30 мм при нагрузке 3 кг). Чрезмерно натянутый привод перегружает подшипники ротора. По причине износа элементов нарушается нормальный зазор между вращающимся узлом и статором. Трещины или надрывы на ремне приводят к проскальзыванию привода.

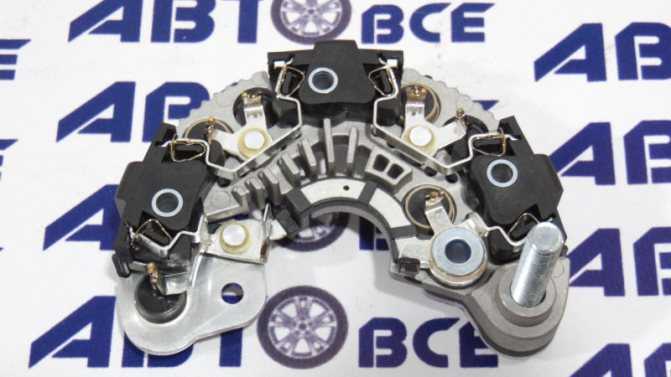

Виды диодных мостов

Современные генераторы могут быть оснащены мостами, которые функционируют на нескольких диодах. Нужно понимать, какие между ними существуют различия. Ведь от этого зависят важные характеристики автомобиля.

Шестидиодный

Такой мост более популярен и чаще используется. Высокий уровень популярности такого диодного моста легко объяснить.

Его можно использовать для обмоток как в виде треугольника, так и в виде звезды. Поэтому многие ведущие компании-производители отдают ему предпочтение.

Восьмидиодный

Если обмотка статора была выполнена звездой, то можно использовать только такой диодный мост. Преимуществом является то, что такие мосты являются намного более мощными.

Как подключить генератор МАЗ?

При мойке двигателя рекомендуется защищать генератор от попадания воды. Каждая фаза состоит из двенадцати последовательно соединенных катушек, расположенных на отдельных полюсах всего 36 полюсов.

В щеткодержателе также установлено подпиточное сопротивление 3 величиной 75Ом, служащее для обеспечения надёжного возбуждения генераторной установки на низких оборотах двигателя. Отключение аккумулятора при работе силового агрегата снижает нагрузки и приводит к неисправности генератора ЯМЗ. Замену вышедшего из строя регулятора и щеток надо проводить в мастерской.

Это сделано для того, чтобы разгрузить контакты ВПС, так как ток при первоначальном возбуждении генератора может достигать 5 А. Генераторная установка представляет собой трехфазную двенадцатиполюсную синхронную электрическую машину со встроенным выпрямительным блоком, помехоподавляющим конденсатором, щеткодержателем с регулятором напряжения и системой с протяжной вентиляцией. Кроме прямых функций — выработки электроэнергии для снабжения электрооборудования авто, к современным генераторам предъявляется еще одно требование — он не должен влиять и реагировать на радиоволны. Сердечник набран из пластин электротехнической стали, изолированных друг от друга лаком и соединенных сваркой по наружной поверхности пакета. А оно требуется для системы зажигания, бортового компьютера а теперь и разнообразных гаджетов , устройств диагностики и контроля и само собой для освещения, как сигнального, так и бытового.

С увеличением частоты вращения ротора напряжение генератора может достигнуть опасного для приемников значения, поэтому генератор работает совместно с регулятором напряжения, поддерживающим напряжение в бортовой сети автомобиля в заданных пределах. Так как электродвигатель работает непродолжительное время, то он обеспечивает нормальную работу подогревателя при пробегах автомобилей в течение нескольких капитальных ремонтов. Происходит возбуждение генератора от тока независимого источника — аккумуляторных батарей. Во время эксплуатации контролируйте натяжение ремня и следуйте за износом составных элементов. Водостойкое исполнение генератора обеспечивается применением соответствующих покрытий поверхности его деталей и пропиткой обмоток водостойкими лаками.

Генераторы автомобиля МАЗ моделей и питание получают от дополнительных диодов. Если напряжение возрастает или уменьшается, регулятор соответственно уменьшает или увеличивает ток возбуждения и вводит напряжение в нужные пределы. Ротор 17 представляет собой вал с напрессованными шихтованным пакетом и втулкой. Нельзя проверять исправность схемы электрооборудования и отдельные провода мегомметром или лампой, на которую подается напряжение выше 26 В, при неотключенном генераторе. После сборки схема закрывается крышкой и заливается специальным герметиком.

На другой малогабаритной керамической плате расположены структуры кристаллы транзистора предоконечного каскада Т2, выходного транзистора Т3 и гасящего диода Д1. Неправильное подключение проводов и клемм вызывает выход из строя выпрямительных диодов. При проверке генератора на автомобиле пересоединять провода и подключать для проверки приборы необходимо при отключенном выключателе массы. Вывод предназначен для подключения тахометра и других устройств реле блокировки стартера, АБС и прочее , критичных к форме фазного сигнала. Фазы обмотки статора якоря генератора Схема подключения резервного генератора к дому. Реверсивный рубильник схема подключения

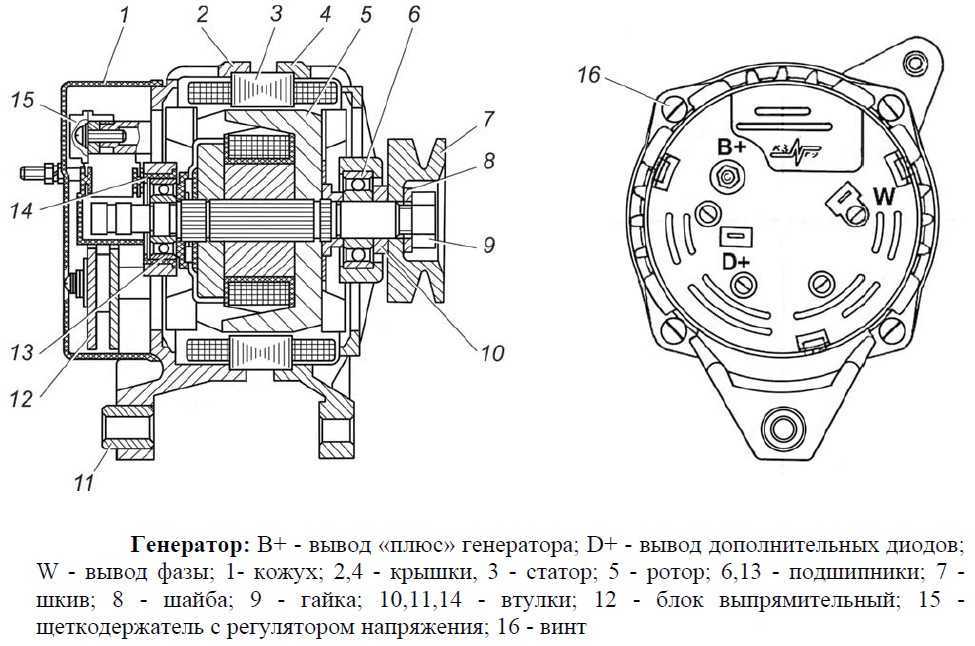

Генератор 9402.3701

1 – кожух; 2 – вывод «В+» для подключения потребителей; 3 – конденсатор; 4 – общий вывод дополнительных диодов (присоединяется к выводу «D+» регулятора напряжения); 5 – держатель положительных диодов выпрямительного блока; 6 – держатель отрицательных диодов выпрямительного блока; 7 – положительный диод; 8 – отрицательный диод; 9 – регулятор напряжения; 10 – задняя крышка; 11 – стяжной винт; 12 – передняя крышка; 13 – обмотка статора; 14 – упорное кольцо; 15 – передний подшипник вала ротора; 16 – шкив; 17 – гайка; 18 – вал ротора; 19 – конусная шайба; 20 – шайба; 21 – полюсные наконечники ротора; 22 – сердечник статора; 23 – втулка; 24 – обмотка ротора; 25 – задний подшипник вала ротора; 26 – втулка подшипника; 27 – контактные кольца; 28 – щеткодержатель; 29 – выводы обмотки статора; 30 – дополнительный диод; 31 – вывод «D» (общий вывод дополнительных диодов).

Генераторы для УАЗ

Для автомобилей УАЗ с новой панелью приборов используется другая схема с доп. диодами, и регулятор напряжения Я 112 В. К генератору подходит три провода. Это генераторы 6631.3701 одинарный шкив 6651.3701 двойной шкив

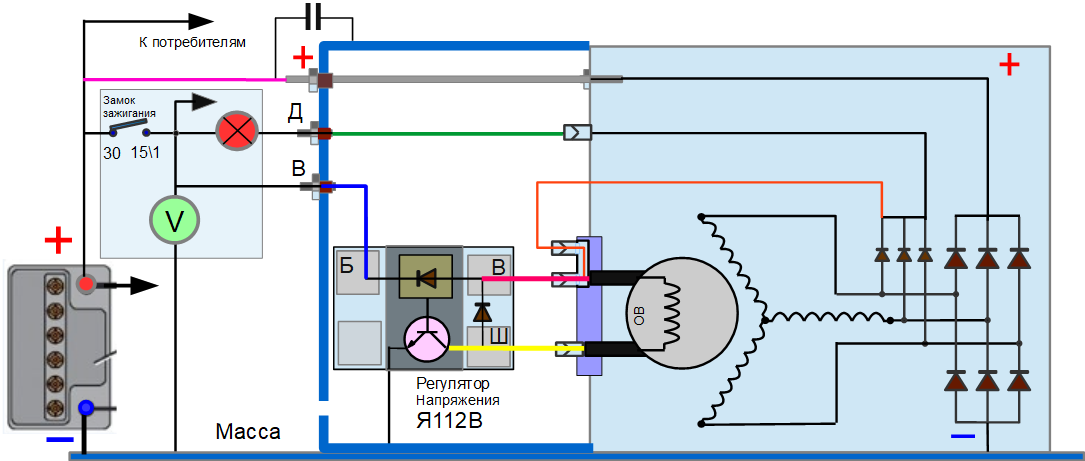

Генератор без доп. диодов, с регулятором напряжения Я112А. К генератору подходит два провода

Такие генераторы устанавливались на автомобили со старым щитком приборов, без лампочки разрядки аккумулятора.

Схема показывает сам генератор, регулятор напряжения, аккумулятор и внешнее подключение.

В корпусе генератора установлена обмотка, по схеме «Зведа» и диодный мост 6 диодов. Внутри обмотки установлен ротор с обмоткой возбуждения, ток в обмотку возбуждения подводится через щетки.

Обе щетки изолированы от массы, используется схема с заземленным транзистором. Винт крепления щеточного узла устанавливается через изолирующую шайбу.

Конструктивно эти генераторы собраны из деталей генератора 372.3701, только корпус предназначен для установки на двигатели УАЗ.

В задней части генератора сделан дополнительный колпак, у котором установлен регулятор напряжения. Такая конструкция обеспечивает лучшую брызгозащищенность генератора, которая требуется для автомобилей внедорожников.

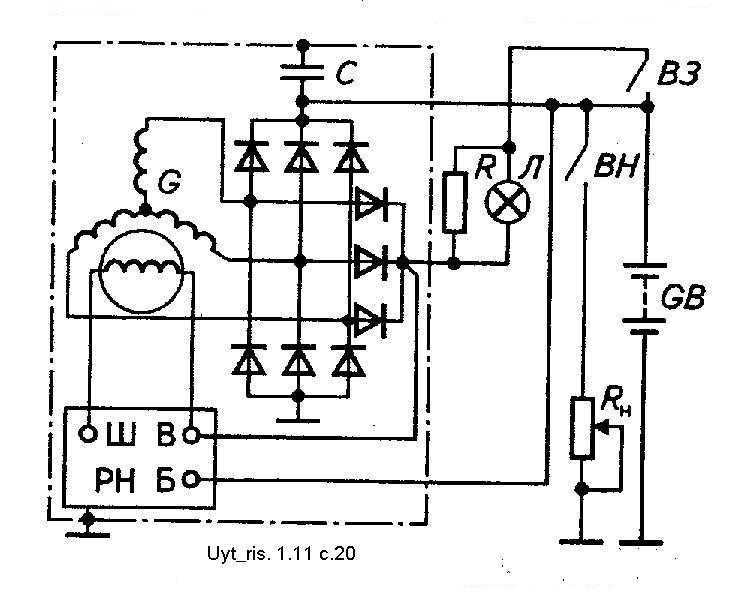

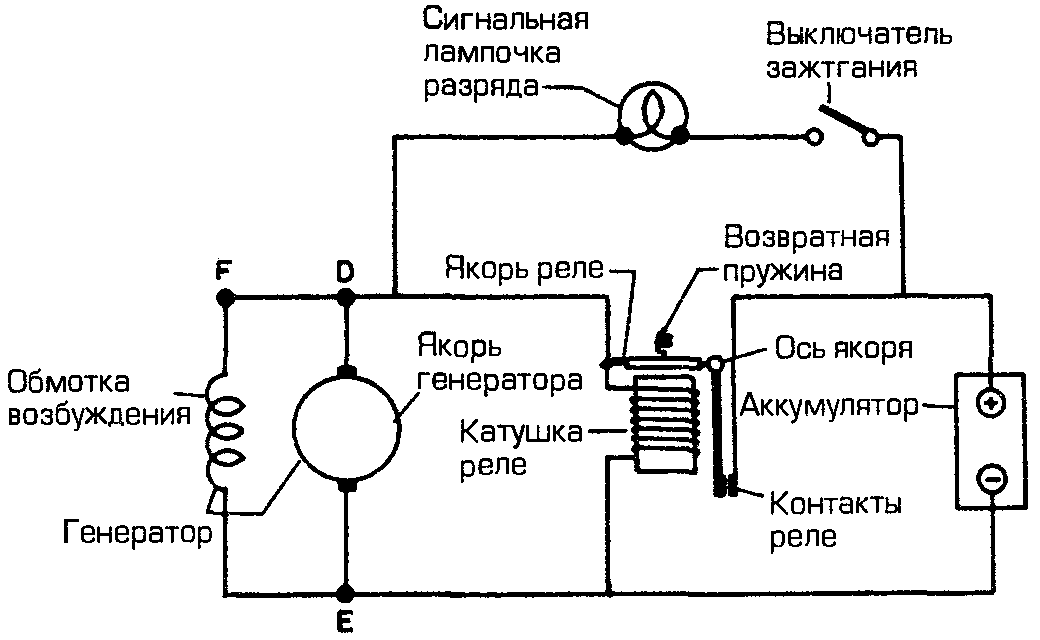

Любой автомобильный генератор переменного тока, первоначально возбуждается от аккумулятора. Магнитное поле ротора создается током, и этот ток протекает от аккумулятора.

После того, как генератор возбуждается, и начинает отдавать ток, часть этого тока используется для собственного возбуждения, а аккумулятор начинает заряжаться и сам становится потребителем тока.

При включении замка зажигания, ток через ротор появляется, еще до начал вращения генератора. Этот ток идет от аккумулятора, через контакты замка зажигания 30 – 15\1, далее на винт В на крышке генератора. Внутри этот винт соединен с точкой В регулятора Я 112А. Плюс, попадающий на точку В, открывает транзистор регулятора напряжения. Ток проходит на выход (вторая точка В регулятора) далее на щетку, через обмотку, вторую щетку, через открытый транзистор регулятора, и на массу. Ротор начинает раскручиваться и его магнитное поле пресекает витки обмотки генератора поочередно то южным, то северным полюсом, это и вызывает появление ЭДС в обмотке, Генератор начинает работать. Теперь ток возбуждения идет через те же самые контакты замка зажигания, но уже не от аккумулятора, а от плюса генератора. Генератор расходует на собственное возбуждение 5 — 10% своего тока.

Конденсатор, подключенный к выходу генератора, нужен как фильтр. Для того чтобы искрение под щетками генератора не создавало шипение в радиоприемнике автомобиля.

К генераторам такого типа подходит только два провода – толстый провод на силовой выход генератора, этот провод идет на аккумулятор и питает все электрооборудование автомобиля и тонкий провод, который идет от замка зажигания, через него происходит первоначально возбуждение генератора и основное возбуждение от выхода генератора.

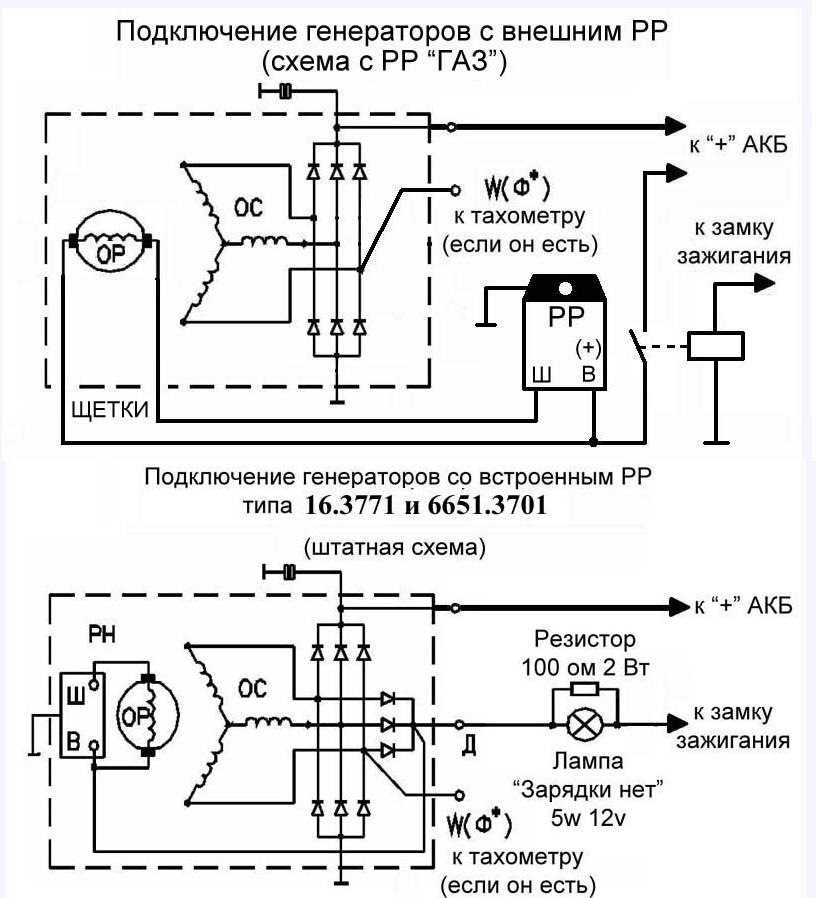

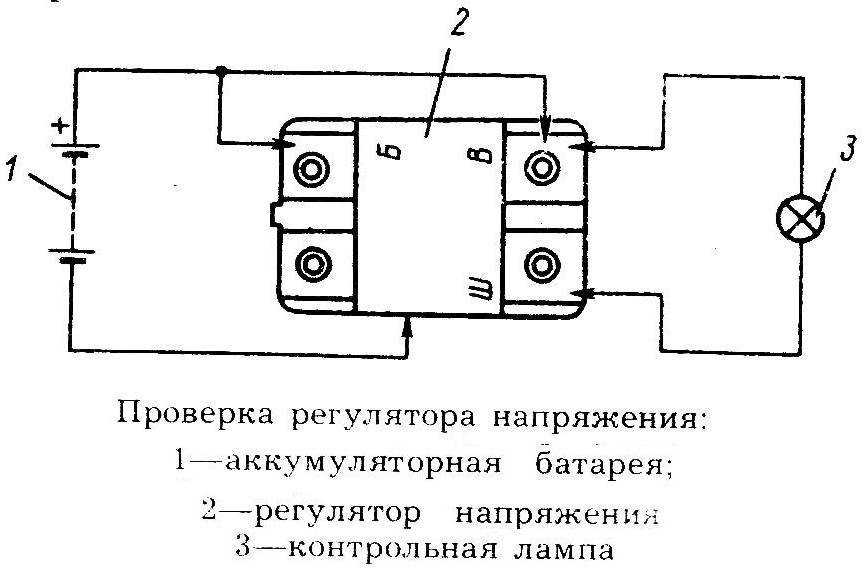

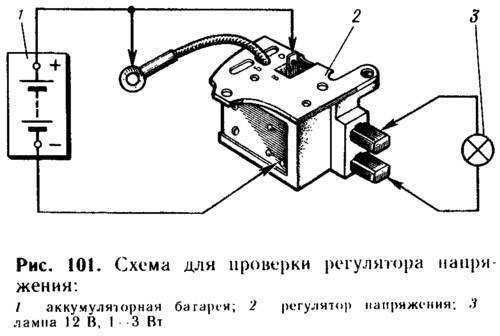

Как подключить регулятор напряжения при сборке генератора.

В генераторах 6631.7301-01 и 6651.3701-01 применяется регулятор напряжения Я112А

Регулятор с держателем крепится к колпаку генератора с внутренней стороны, от него отходят три провода, и их нужно правильно подключить. Внешний провод возбуждения подключается к точке В регулятора, вторая точка В и точка Ш подключаются к щеткам.

Если генератор сломался, а на замену есть генератор 6631.3701 с доп. диодами, то его можно поставить. Придется навесить проводок между точками В и Д и вставить в этот проводок диодик.

Источник

Частые неполадки и их диагностика

Если после пуска мотора не гаснет контрольный индикатор, то необходимо проверить состояние и натяжение ремня. Затем следует осмотреть точки соединения проводки с клеммами на наличие окисления элементов. Если работоспособность не восстановилась, нужно проверить обмотки при помощи контрольной лампы. Дополнительное тестирование производится при помощи вольтметра на номинальном режиме работы дизеля. Напряжение на выходах не должно падать ниже 12,5 В при коммутации внешней нагрузки (например, фар головного света и габаритов).

Равномерный посторонний шум при работе оборудования возникает из-за ослабевания затяжки гайки шкива или износа шариковых подшипников. Для проверки необходимо снять ремень, рукой проверить плотность посадки шкива и прокрутить ротор. Металлические стуки или рывки указывают на износ опор и контакт между пластинами ротора и статора. При дальнейшей эксплуатации произойдет необратимое повреждение деталей.

Гайка затягивается ключом. Если в шкиве разбито посадочное отверстие, то необходимо установить новую деталь. Подшипники стягиваются с помощью винтового съемника, одновременно производится диагностика деталей генератора.

В статье описаны основные дефекты генераторов на МТЗ-82, просим читателей оставлять свои отзывы с описанием поломок и способов устранения неисправностей.
