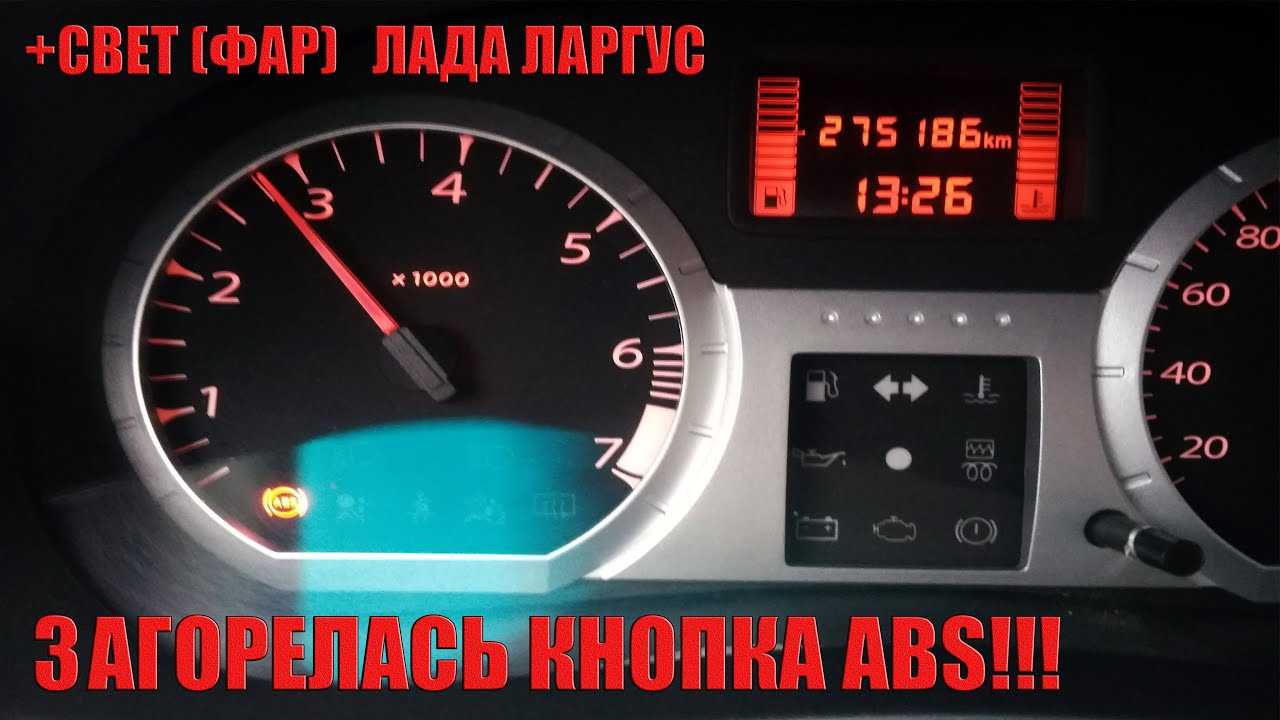

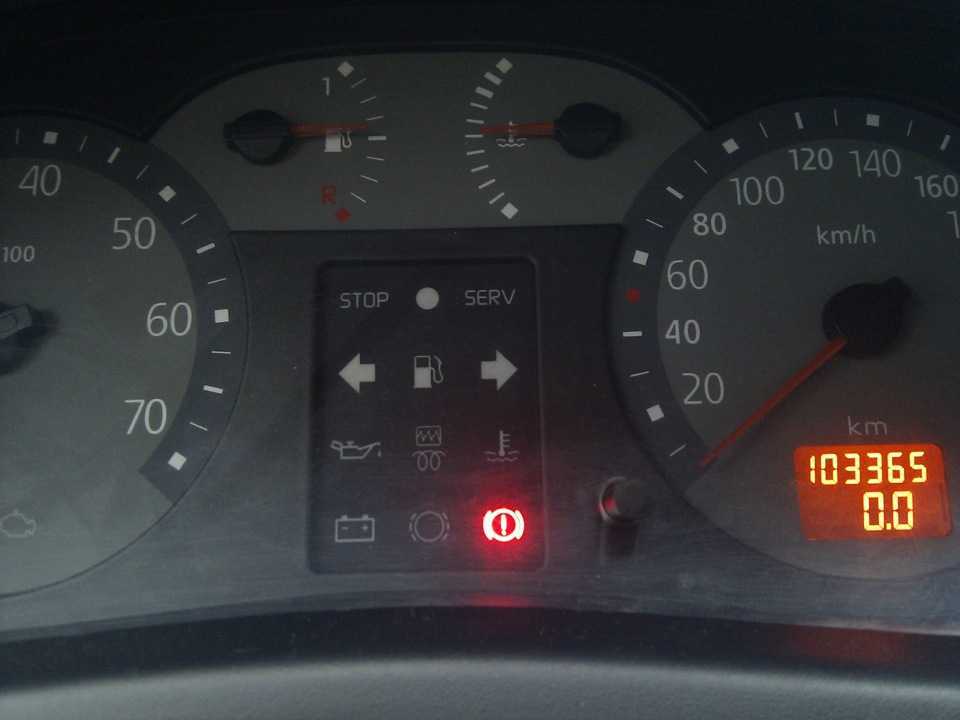

Рено логан неисправности горит лампочка абс • проверка датчика

Тормозная система

Тормозная система Рено Логан с АБС :

Тормозная система Рено Логан разделяется на две независимые друг от друга: рабочая тормозная система и стояночная тормозная система (ручной тормоз). Необходимо следить чтобы обе тормозные системы всегда находились в исправном состоянии. Основная (рабочая) тормозная система состоит из двух контуров с Х-образным (диагональным) соединением передних и задних тормозных механизмов. (рис. снизу). В случае если при движении один контур системы откажет, то торможение можно выполнить с помощью второго контура, хотя и менее эффективное, но достаточное.

ХХ

Расстояние рабочего хода педали тормоза при регулировках должно составлять около 60-65 мм. Класс заливаемой тормозной жидкости должен быть не ниже DOT4.

Тормозная жидкость: SAE J 1703 и DOT 4 — 0.5 л.

В кронштейне педали тормоза установлен выключатель сигнала тормоза (стоп-сигнала) (2) срабатывающий при нажатии на педаль. Вакуумный усилитель в случае выхода его из строя не ремонтируется и заменяется целиком. К вакуумному усилителю прикреплён главный тормозной цилиндр, сверху которого прикреплён бачок в котором содержится тормозная жидкость. Бачок оснащён датчиком уровня тормозной жидкости, который в случае падения уровня тормозной жидкости до критического уровня, подаст сигнал на панель приборов. Также на бачке имеются метки «min» и «max» для визуального контроля уровня жидкости. Принцип работы этой системы следующий: при нажатии на педаль тормоза приводятся в действие поршни главного тормозного цилиндра (вакуумный усилитель способствует этому облегчая силу нажатия) создавая давление в системе заполненной тормозной жидкостью(жидкость как известно не сжимается). Давление передаётся по трубопроводам к передним и задним тормозным механизмам, проходя перед этим через блок антиблокировочной системы (ABS). Если АБС нет то давление передаётся к передним тормозным механизмам и к задним через регулятор давления установленный под днищем автомобиля. .

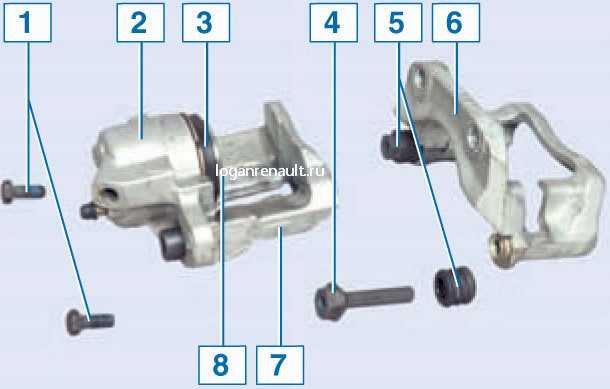

Передний тормозной механизм — дисковый, не имеет никаких отличий у моделей с разными объёмами двигателей. По мере износа тормозных колодок, регулировка зазора между тормозным диском (7) и тормозными колодками (11) происходит автоматически.

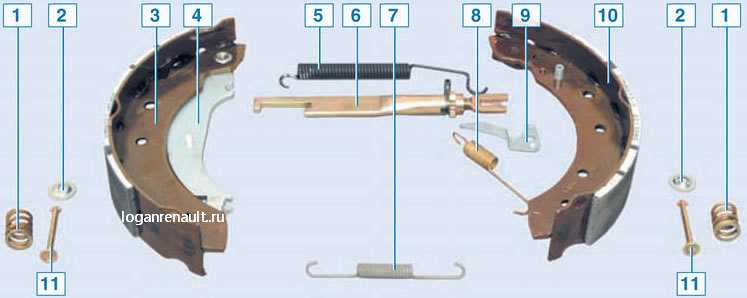

Общий принцип работы задних и передних тормозных механизмов одинаков: давление переданное по трубопроводам и шлангам тормозной системы действует на рабочий колёсный тормозной цилиндр. Поршни цилиндра под давлением приходят в движение и прижимают тормозные колодки к тормозным дискам переднего колеса и тормозным барабанам заднего колеса. Чтобы по мере износа колодок расстояние между рабочей поверхностью колодки и тормозного барабана не становилось слишком большим, в механизме предусмотрена специальная саморегулирующаяся планка, которая поддерживает зазор всегда в оптимальном состоянии.

В зависимости от комплектации Рено Логан, тормозная система может быть оборудована либо ABS, либо регулятором давления задних тормозных механизмов.

Осторожно, асбест ! • Многие компоненты, такие как тормозные колодки, прокладки и т. д., содержат асбест

Будьте предельно внимательны и осторожны, избегайте вдыхания асбестовой пыли, так как это очень опасно для вашего здоровья .

Ручной тормоз (стояночная тормозная система)

Ручной, или стояночный тормоз работает следующим образом: при поднятии (т.е. затягивании) рычага (1), передний короткий трос (2) тянет через уравниватель (3) обеспечивая равномерность, левый и правый тросы (4,5) стояночного тормоза, которые в свою очередь затягивают рычаги тормозного механизма задних колёс, прижимая колодки к тормозному барабану. Передний (короткий) трос имеет гайку для регулировки привода ручного тормоза. Регулировка которая компенсировала бы постепенный износ тормозных колодок — не требуется, т.к. это происходит автоматически, за счёт регулировочной планки заднего тормозного механизма.

Другие способы тестирования антиблокировочной системы

Если проверка колесных датчиков тестером не выявила их неисправностей, но у автовладельца остаются сомнения в адекватности работы АБС, или в процессе эксплуатации авто периодически загорается контрольная лампа, можно проверить АБС по-другому. К примеру, при помощи осциллографа. Он позволяет точно измерить уровень сопротивления, а также амплитуду, мгновенно и точно выявив возможные неисправности датчика. К сожалению, это крайне сложное и дорогостоящее оборудование, поэтому используется оно в специализированных сервисных центрах.

Помочь в определении проблемы, если они имеются, может и бортовая система самодиагностики, активирующаяся каждый раз в момент запуска двигателя. При обнаружении ошибок система выводит на монитор бортового компьютера набор букв и цифр, расшифровку которых можно найти либо в инструкции к автомобилю, либо в интернете. Если простейшие мероприятия по диагностике АБС не привели к желаемому результату, и проблему не удается решить самостоятельно, лучше не рисковать, и обратиться к специалистам.

Особенности и конструкция тормозной системы «Рено-Логан»

Конструкция тормозной системы, не считая аварийных и внештатных ситуаций, предусматривает обязательную прокачку тормозов в следующих случаях:

1. Во время замены тормозной жидкости или в случае, если уровень ее упал ниже допустимой отметки в бачке. Любая видимая и замаскированная разгерметизация – также серьезное основание для выполнения процедуры.
2. После замены тормозных шлангов, цилиндров или регулятора давления. При замене ВУТ и ГТЦ также стоит провести примитивную прокачку для достижения нормальной и бесперебойной работы тормозной системы.

Не лишним будет понимать, из каких элементов состоит вся система. Это позволит при прокачке не повредить важные элементы. На «Рено-Логан» установлены следующие блоки:

• Датчики на колесах – небольшого размера элементы, расположенные на ступице колес. Они передают в систему информацию о скорости движения, ее увеличении или замедлении.
• Клапаны управления – отверстия, разбросанные по всему тормозному узлу. При необходимости они открываются, выпуская лишнее давление из трубок. Это не дает жидкости внутри перегреваться.
• Система против заносов ABS – микропроцессор, которые собирают информацию со всех датчиков движения и регулирует безопасные маневры на дороге.

Замена тормозной жидкости выполнятся в среднем раз в 90-100 тыс. км пробега. От того, в каком состоянии она находится, зависит безопасность движения и срок эксплуатации системы автомобиля. При спокойной и размеренной езде этот показатель повышается до 120 тыс. км. Но помните, что не стоит затягивать диагностику и замену более, чем на полтора года. Разберем далее, в каких случаях требуется прокачка на «Рено-Логан».

Диагностика авто

Если вы решили заняться расшифровкой кодов шибок вашего Рено, будь то Логан, Меган или даже Премиум, то вам потребуется для начала произвести диагностику. Есть несколько способов ее проведения:

• Поездка на СТО. Специалисты проведут диагностику с помощью оборудования, в частности — сканера и предоставят вам коды ошибок, присутствующих в системе вашего авто. Эта процедура в среднем стоит от 1 тысячи рублей (500 гривен) и выше.
• Диагностика при помощи компьютера. Чтобы сделать это, вам понадобится специальный сканер, стоящий от 5 тысяч рублей (2 500 гривен) в среднем и выше. Процедура недешевая и больше подойдет для тех, кто любит «покопаться» в технике.
• Новый бортовой компьютер. На тот случай, если вас не устраивает родной БК, установленный на заводе. Можно приобрести более функциональный, который будет оповещать вас не только об ошибках, но даже и о расходе топлива.
• Подключить смартфон к бортовому компьютеру. Имея функциональный телефон, вы можете подключить его к разъему OBD-2 и заняться расшифровкой кодов прямо со своего гаджета. Для этого вам пригодиться Bluetooth-адаптер. Цена вопроса — до 1 000 рублей (500 гривен).

В бардачке с правой стороны расположен диагностический разъем OBD-2

Рассмотрим процесс диагностики Рено на примере адаптера ELM327.

1. Для начала найдите OBD, который находится в вещевой ящике авто с правой стороны.
2. Затем вставьте приобретенный адаптер в и положите рядом свое мобильное устройство. К слову, можно использовать не только телефон, но и планшетный компьютер. Заранее скачайте и установите на него необходимое программное обеспечение. В зависимости от модели телефона, название программ может отличаться между собой. На практике же большинство отечественных автолюбителей производят диагностику своих Рено при помощи программы Torque. Ее без проблем можно найти и скачать в Интернете.
3. Поверните ключ в замке зажигания и заведите свой автомобиль.
4. Затем включите на своем телефоне функцию Bluetooth и запустите программное обеспечение, которое вы решили использовать для диагностики.
5. Подождите несколько минут, пока ваш телефон начнет синхронизироваться с адаптером, который вы вставили в разъем для диагностики. Когда утилита соединиться с ELM327, на экране телефона будут показаны параметры мотора вашего авто в рабочем состоянии.

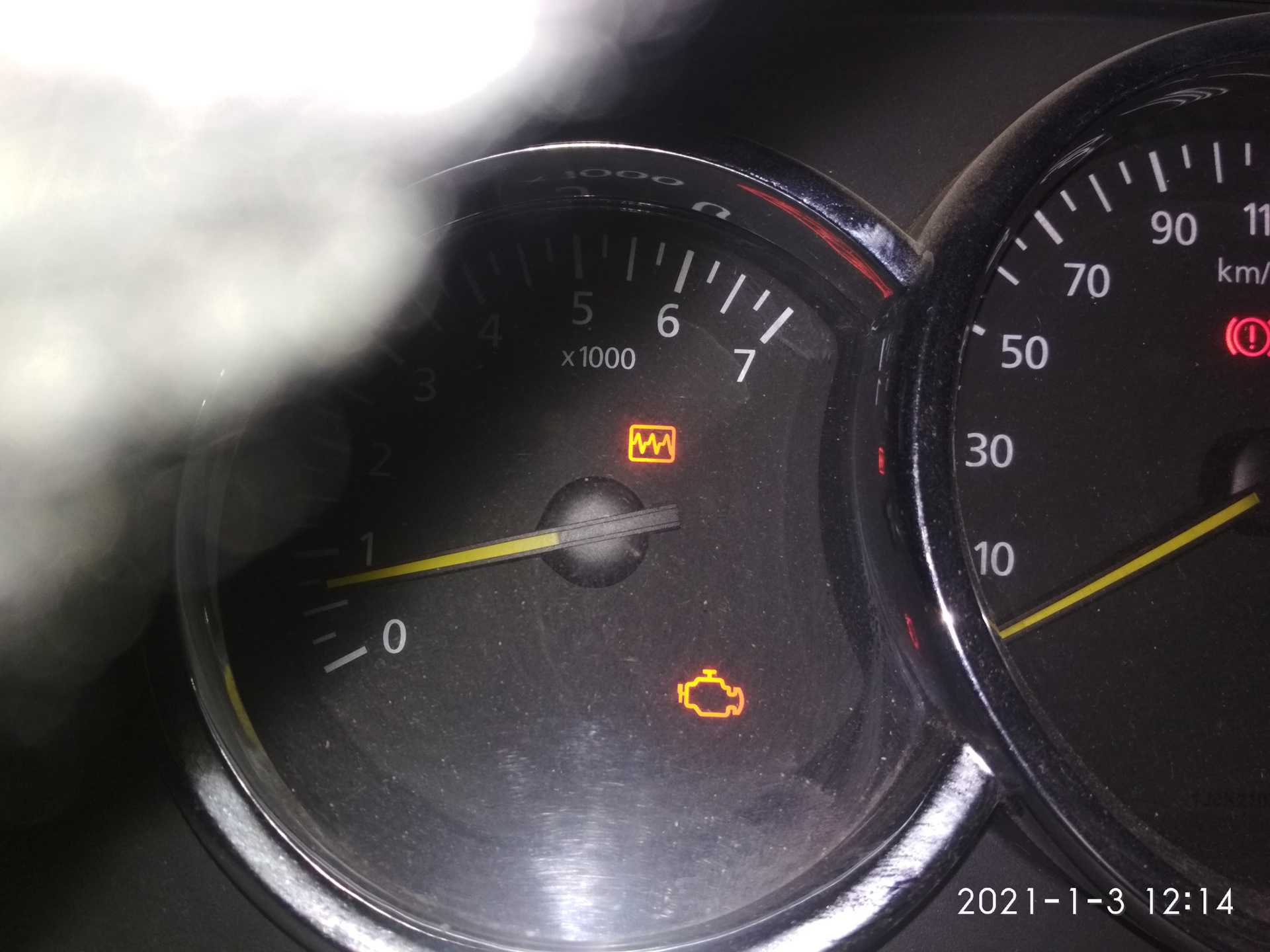

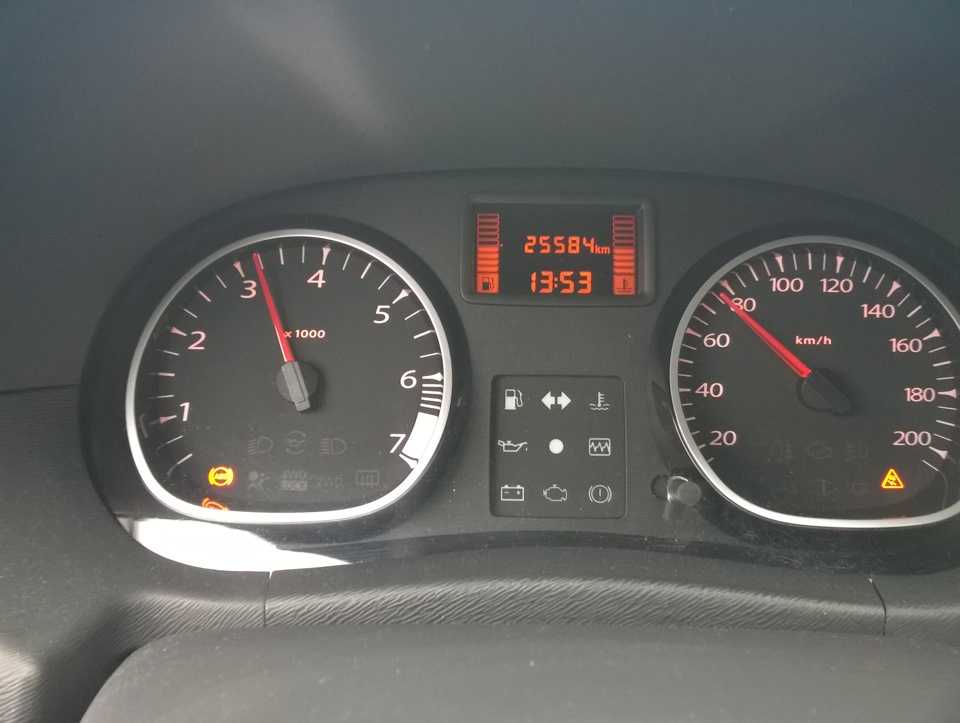

6. Чтобы понять, почему на приборной панели авто загорается лампочка Check Engine, зайдите в соответствующий раздел в окне программы. Тогда утилита начнет считывать комбинации неисправностей с памяти бортового компьютера. Если ПО зафиксировало хотя бы одну поломку, на экране мобильного телефона высветиться комбинация букв и цифр с расшифровкой. Только расшифровав код, вы сможете произвести замену не рабочего компонента.

Назначение датчика АБС и принцип работы

Датчик ABS является одним из трех основных компонентов системы, в которую также входят модуль управления и гидроблок. Устройство определяет блокирующий момент колеса по частоте его вращения. При возникновении этого нежелательного события электронный блок управления получает сигнал от датчика и воздействует на гидроблок, установленный в магистрали сразу после главного тормозного цилиндра.

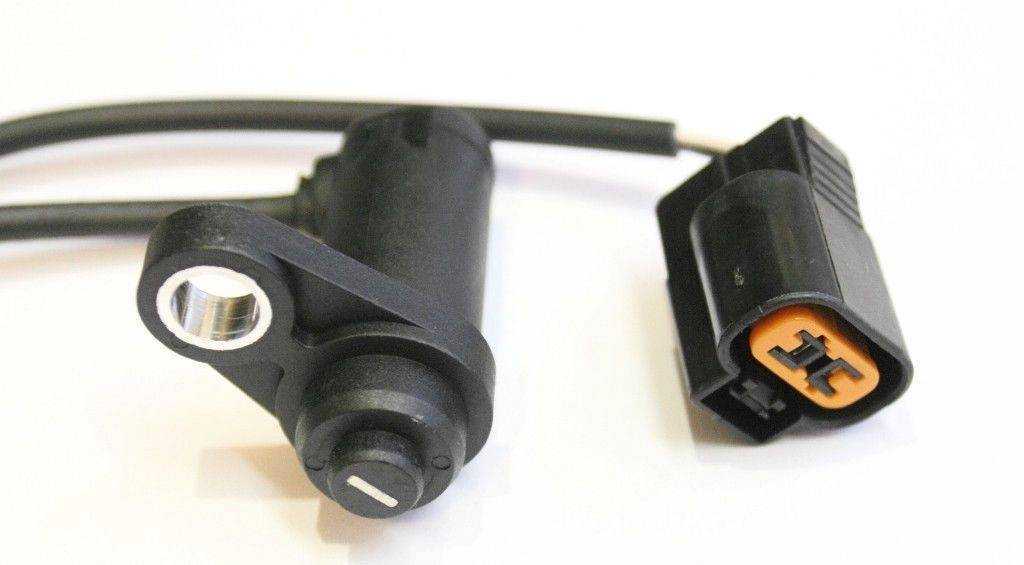

Датчик ABS с кабелем и разъемом

Блок уменьшает или даже прекращает подачу тормозной жидкости в заблокированный колесный цилиндр. Если этого недостаточно, электромагнитный клапан направит жидкость в выпускную магистраль, сбрасывая давление уже в главном тормозном цилиндре. Когда вращение колеса восстанавливается, модуль управления сбрасывает давление с клапанов, после чего давление в гидравлической магистрали передается на колесные тормозные цилиндры.

Каждое колесо автомобиля оборудовано датчиком ABS

Это интересно: Замена цепи масляного насоса Рено Логан — объясняем по порядку

Поколения и виды

Современная система, устанавливаемая на авто, — четырехканальная. Она включает в себя по два клапана на каждое колесо, а также по одному аккумулятору давления и амортизационной камере на контур (а их – два).

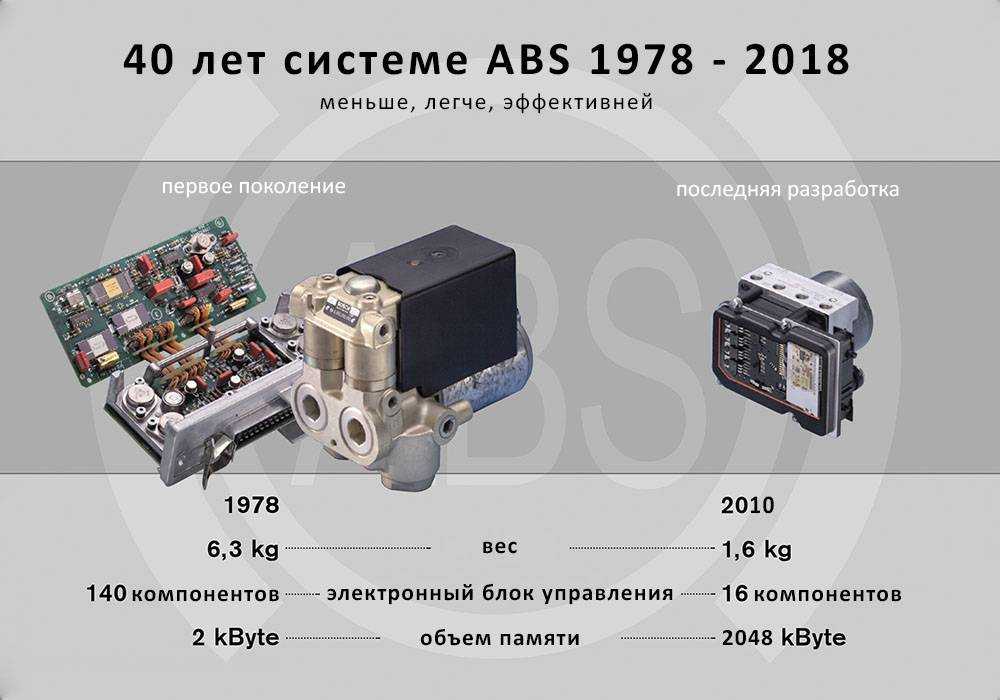

В целом, эта система уже насчитывает 5 поколений. Первая из них появилась в 1978 году, вторая пришла ей на смену в 1980 году и устанавливалась она вплоть до 1995 года, после чего 2-е поколение вытеснило 3-е. Современное 4-е поколение системы появилось в 2003 году, а сейчас применяется 5-е поколение, которое продолжает использоваться до сих пор.

Что касается конструктивных особенностей, то четырехканальная система — самая последняя и технологически совершенная. Но ей предшествовали:

• одноканальная система (в ней использовалось всего два клапана, которыми регулировалось давление во всех магистралях одновременно. Примечательно, что в одноканальном типе система обычно вносила коррективы только в механизмах ведущей оси, то есть, АБС работала только с двумя колесами);
• двухканальная (в этом типе АБС тормозные механизмы разделили по бортам, для каждого из которых предусмотрены свой комплект клапанов. То есть, один канал объединял в себе механизмы переднего и заднего колес одной стороны);
• Трехканальная (в ней для колес задней оси предусматривался один комплект клапанов, а передние оснащались каждый своим каналом).

Сейчас эти три типа системы ABS встречаются только разве что на старых авто.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

АБС на Рено Меган 2

19.12.2016 ТОРМОЗНАЯ СИСТЕМА

Автомобиль Рено Меган 2 оборудован антиблокировочной системой тормозов АБС (Anti-lock Brake System — ABS), предназначенной для предотвращения блокировки колес при резком нажатии педали тормоза и торможении на скользком покрытии.

В систему входят датчики скорости вращения колес, выключатель сигнала торможения, гидроблок, объединенный с электронным блоком управления АБС и контрольная лампа неисправности АБС.

На автомобиле Рено Меган 2 применена четырехканальная антиблокировочная система: по одному каналу на каждое колесо. Исполнительный элемент антиблокировочной системы – гидроблок – установлен в моторном отсеке справа (по ходу движения автомобиля).

Гидроблок – это сложный узел, в который встроен гидронасос и электромагнитные клапаны. Работой гидроблока управляет электронный блок управления, объединенный с ним в целостный узел. Блок управления также контролирует исправность всех элементов системы АБС. На поворотных кулаках передних колес и на ступицах задних колес установлены индуктивные датчики скорости вращения колес. Задающие кольца датчиков скорости вращения передних колес выполнены на внешних шарнирах приводов, задних – на ступицах колес. Импульсные сигналы с датчиков поступают в блок управления. При начале блокировке колес гидроблок, по команде блока управления, ограничивает давление в гидроприводе, снижая тормозные усилия.

В зависимости от комплектации автомобиля Рено Меган 2 гидроблок АБС может выполнять функцию исполнительного механизма антипробуксовочной системы (ASR) и системы курсовой устойчивости (ESP).

Систему стабилизации курсовой устойчивости (ESP) можно отключить выключателем на панели приборов. Система автоматически повторно включается при включении зажигания или при скорости выше 50 км/ч.

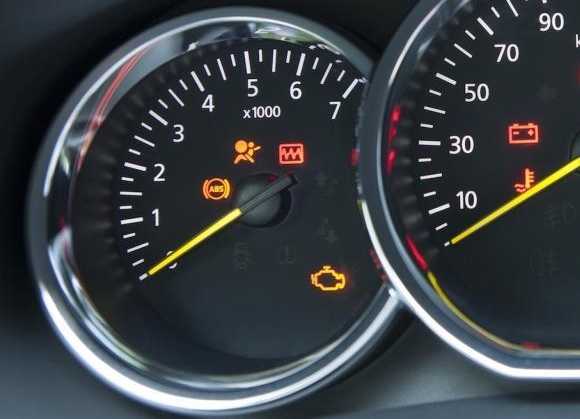

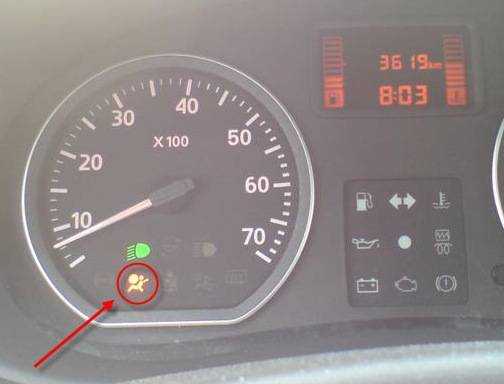

При обнаружении неисправности электронный блок управления информирует водителя с помощью контрольной лампы на щитке приборов.

Неисправность АБС может быть вызвана отказом датчиков скорости вращения колес, повреждением электропроводки или неисправностью самого гидравлического блока клапанов.

При отказе АБС работоспособность тормозной системы сохраняется, но эффективность торможения снижается, что особенно опасно на скользком покрытии. Определить причину неисправности можно по специальным кодам, записанным в памяти блока управления. Считать эти коды можно при помощи диагностического оборудования. При отсоединении аккумуляторной батареи коды неисправностей из памяти блока управления не удаляются.

Конструктивные особенности

Как упоминалось, на Renault Logan смонтирована пара контуров — стояночный и рабочий. Каждый из них имеет особенности:

• Рабочий контур особенен наличием гидравлического привода и ABS. Его задача заключается в остановке машины или снижение скорости. При этом гидропривод имеет перекрестную систему организации контуров (по диагонали).
• Стояночный контур гарантирует фиксацию машины при нахождении в статичном положении.

На передних колесах Рено Логан предусмотрена дисковая тормозная система. Зазор между колодками и диском регулируется в автоматическом режиме. После нажатия на тормоз происходит перемещение поршней главного цилиндра с последующим вытеснением рабочей жидкости, срабатыванием колодок и их прижатием к поверхности диска. При дефиците рабочей жидкости на приборной панели загорается соответствующая лампа.

На задних колесах Рено Логан смонтированы тормоза барабанного типа. Здесь также предусмотрено автоматическое регулирование зазора между барабанами и колодами. Основные исполнительные органы системы — рабочий цилиндр, пара поршней и колодки.

Ручной тормоз Логана активируется автоматически, путем поднятия специального рычага в салоне (находится между водительским и пассажирским креслом). В основе устройства лежит рычаг, тросик с регулировочным устройством и уравнитель. В отличие от рабочего, стояночный тормоз не требует сложного обслуживания. Все, что необходимо — периодическая регулировка, проверка зубьев и собачки на факт износа. Если же узлы системы повреждены, деталь должна быть заменена.

Отдельного внимания заслуживает антиблокировочная система Рено Логан. Узел состоит из группы блоков — управляющего узла (ЭБУ), гидроблока, возвратного насоса, лампочки и группы датчиков, фиксирующих скорость вращения колес. Главные задачи системы заключаются в снижении тормозного пути при нажатии на тормоз с сохранением управляемости транспортного средства.

Принцип действия системы построен на регулировании давления тормозной жидкости в каждом из колес во избежание их блокировки. Благодаря работе ABS, водитель не теряет управления автомобилем в аварийной ситуации.

В основе АБС Рено Логан лежит блок управления, который собирает данные с датчиков о скорости перемещения, а также о состоянии дороги. На основании полученных данных и выбирается режим торможения. Роль исполнительных органов берут на себя электромагнитные клапана гидроблока. Если анализ показывает риск блокировки одного или нескольких колес, то ЭБУ подает соответствующую команду клапану на закрытие и предотвращение подачи рабочей жидкости к цилиндру тормозов.

В случае поломки АБС стоит обратиться на СТО для проверки системы и последующего устранения неисправности. При этом даже при отказе ABS основная система остается работоспособной.

Режимы работы

Антиблокировочная система тормозов может работать в трех режимах:

• Нагнетание. В этом режиме тормоза работают по обычной схеме. После нажатия на педаль жидкость идет на механизмы, колесо замедляет вращение. При этом режиме впускной клапан открыт, а выпускной – перекрыт, то есть жидкость движется только по подающей магистрали;
• Удержание. Если блок по сигналам вычислит, что одно из колес снижает вращение быстрее других, то он перекроет впускной клапан. В итоге усилие механизма перестанет нарастать, поэтому замедление колеса останавливается на определенном уровне. На других же механизмах усилие будет продолжать нарастать;
• Сброс давления. Если даже после перехода в режим удержания колесо все равно продолжает замедляться, блок управления задействует выпускной клапан (впускной перекрывает) и часть жидкости уходит в аккумулятор давления, тем самым обеспечивает снижение давления в механизме (колесо отпускается и начинает наращивать скорость). Как указано выше, один аккумулятор предназначен для двух тормозных механизмов (входящих в контур). Бывают ситуации, когда давление сбрасывается сразу с двух этих механизмов, поэтому объема аккумулятора может попросту не хватить. И тогда в работу включается насос, перекачивая избыток в основную магистраль.

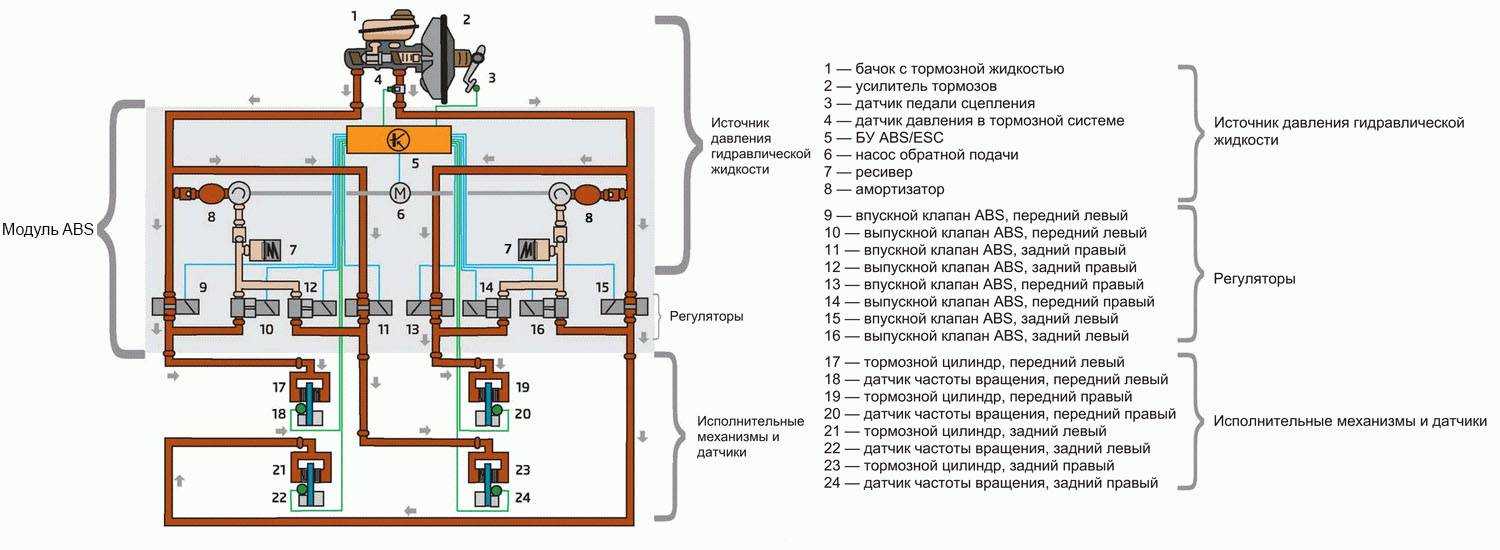

Схема системы АБС

Во время торможения система меняет режим работы многократно, что и обеспечивает эффективное торможение. При этом водителю не нужно самому «играться» педалью, чтобы исключить блокировку колес, система все делает сама.

Антиблокировочная система тормозов Renault Logan

Антиблокировочная система тормозов (ABS) состоит из электронного блока управ­ления (ЭБУ), датчиков частоты вращения ко­лес, гидравлического блока 1 (рис. 1) с гид­равлическими электромагнитными клапана­ми, возвратного насоса с электрическим при­водом и сигнальной лампы 4 в комбинации приборов

ABS служит для регулирования давления в тормозных механизмах всех колес при тор­можении в сложных дорожных условиях, предотвращая блокировку колес.

Система обеспечивает следующие преимущества:

— объезд препятствий с более высокой сте­пенью безопасности, в том числе и при экс­тренном торможении;

— сокращение тормозного пути при экс­тренном торможении с сохранением курсо­вой устойчивости и управляемости автомо­биля, в том числе и в повороте.

В случае неисправности системы предус­мотрена функция поддержания работы при отказах системы.

Электронный блок управления (ЭБУ) полу­чает информацию о скорости движения ав­томобиля, направлении движения и дорож­ных условиях от датчиков частоты вращения колес.

На основе этой информации блок управ­ления определяет оптимальный режим тор­можения колес, изменяя с помощью элект­ромагнитных клапанов гидравлического блока проходные сечения контуров, преду­гадывая момент блокировки замедляющего вращение колеса, чем предотвращает его блокировку.

Если система предполагает блокировку ка­кого-либо колеса, она дает команду соответ­ствующему клапану изолировать подачу жидкости к рабочему цилиндру этого колеса от главного тормозного цилиндра.

Если частота вращения колеса по сравне­нию с другими колесами продолжает сни­жаться, система АБС возвращает тормозную жидкость обратно в Главный цилиндр, ос­лабляя торможение.

Если все четыре колеса будут одинаково замедляться, возвратный насос отключится и все электромагнитные клапаны снова откроются, позволяя главно­му тормозному цилиндру воздействовать на рабочие цилиндры в штатном режиме.

Этот цикл может повторяться до десяти раз в секунду.

Включение электромагнитных клапанов и возвратного насоса создает пульсации в ги­дроприводе тормозной системы, они переда­ются на педаль тормоза, сигнализируя тем са­мым водителю о работе ABS.

Электромагнитные клапаны в контурах тормозных механизмов передних колес воз­действуют на их рабочие цилиндры незави­симо, на каждый в отдельности, в то время как электромагнитный клапан контуров тор­мозных механизмов задних колес воздейст­вует на оба рабочих цилиндра механизмов одновременно.

Поскольку тормозная систе­ма имеет диагональное разделение, отдель­ный механический плунжерный клапан в ги­дравлическом блоке разделяет гидравличе­ский выход заднего электромагнитного кла­пана на два отдельных контура.

Для того чтобы предотвратить воздействие на систе­му ложных сигналов, встроенный контур бе­зопасности следит за всеми сигналами, по­ступающими в ЭБУ.

Если поступает ложный сигнал или напряжение в бортовой электро­сети недостаточно, система автоматически выключается, в комбинации приборов заго­рается сигнальная лампа отключения ABS.

В этом случае сохраняется обычный режим работы тормозной системы, однако при движении по скользкой дороге нужно быть предельно осторожным, поскольку распре­делительная функция системы нарушается (функция уравнивания давления в тормоз­ных механизмах передних и задних колес) и возникает вероятность заноса автомобиля при торможении.

Если в системе ABS появилась неисправ­ность, обратитесь на станцию технического обслуживания, так как для ее диагностирова­ния и ремонта требуется специальное обору­дование.

Гидравлическая система тормозов объеди­нена в единое целое металлическими трубка­ми и шлангами. Система заполнена специ­альной тормозной жидкостью класса не ниже DOT-4, которую необходимо периодически заменять.

Проверка качества выполненных работ

После замены датчика проверяется его работоспособность. Для этого достаточно разогнаться до скорости 40 км/час на ровном безопасном участке дороги и выполнить резкое торможение. Если машина останавливается без уводов в сторону, на педаль передаётся вибрация и доносится специфический звук сработавших тормозных колодок — система АБС работает в штатном режиме.
