G4kd регулировка клапанов своими руками

Тюнинг

Сервисные центры обещают повысить количество л.с., перепрошив силовую установку. Однако, на самом деле это не даст существенного прироста мощности. Более эффективным вариантом будет установить прямоточный выхлоп, валы с фазой 268/264.

После нескольких внесенных доработок в двигатель G4GC их нужно настроить. В результате они дадут 160 л.с.

G4GC ~200 л.с. турбо

Для более продвинутого тюнинга устанавливают турбину или компрессор. Для наддува стандартная степень сжатия в 10.1 не нужна. Для улучшения работы нужно снизить степень до 8.5-8.8 с помощью установки кованой поршневой с лункой. После этого необходимо установить форсунки большей производительности (хватит 650 сс). Размера выхлопа 60-63 мм.

Если устанавливается компрессор, рекомендуется с давлением от 0.7 бар до 1 бар, далее нужно его настроить. В случае установки турбины рекомендуется модель TD04. Под нее сварить коллектор и другие сопутствующие детали.

Особенности конструкции

Предназначен двигатель G4GC для поперечной установки в переднеприводных авто Kia/Hyundai. Это рядная атмосферная четырехцилиндровая модель со следующими нюансами конструкции:

ременный привод выпускного распредвала на пяти опорах;
цепная передача от него на звездочку механизма CVVT впускного распредвала;
схема газораспределения DOHC;
автоматическое натяжение ремня;
металлическая пакетная прокладка ГБЦ;
цилиндры расточены внутри блока из ВЧ чугуна, а рубашка охлаждения отлита;
крышка картера у движков алюминиевая, вместо прокладки используется герметик;
вкладыши коленвала стальные с фрикционным покрытием;
для стартера используется основной венец маховика, а для датчика ДПКВ имеется дополнительный венец;
для авто с АКПП вместо маховика движок комплектуется ведущим диском гидротрансформатора;
система картерной вентиляции вакуумная, двухветвевая;
навесное оборудование имеет ременную передачу;
гидросистема CVVT имеет дополнительный маслофильтр со встроенным обратным клапаном.

Конструкция G4GC

Схема CVVT

Регулировка фаз газораспределения VVT устанавливалась только на поздних версиях для увеличения мощности до 143 л. с. Для управления этой системой использовались другие версии прошивок – SIMK41 или SIMK43 для механической и автоматической коробки передач, соответственно.

На ранних версиях мотора G4GC мощностью 137 л. с. стоит ЭБУ Kefico, достаточно проблематичная прошивка, редко удовлетворяющая пользователей. Однако для Kefco используется датчик ДАД, а для SIMK уже ДМРВ, который не отличается корректными показаниями, поэтому в общей сложности конструкция мотора выиграла незначительно.

ГБЦ G4GC

Такие разные моторы

Небольшой ликбез, сейчас на Корейские машины ставится достаточно большая линейка агрегатов, начинается все это с 1,0 литра, далее 1,2 – 1,4 – 1,6 – 2,0 – 2,4 – 3,3 – 3,5 – 2,0(ТУРБО) + дизельные агрегаты и в большей степени проблем с ними просто нет.

А 1,4-1,6 вообще как я считаю «неснашиваемые», устанавливаются сейчас на РИО и СОЛИРИС, а именно эти машины используются В ОСНОВНОМ в такси во многих городах. И так пробеги далеко за 300 – 400 000 км и проблем нет (я не говорю, вообще нет, но их настолько мало от общего количества авто)

Также нет проблем с многими агрегатами в цепочке, НО были проблемы с моторами 2,0 и 2,4 литра. И зачастую это действительно были задиры и «провороты» вкладышей. Об этом сейчас подробно.

Технические характеристики G4NA 2 л167 л. с.

При проектировании в G4NA заложена рядная схема двигателя атмосферного типа с 4 цилиндрами. При перескакивании звеньев или обрыве цепи мотор гнет клапана из-за соударения их штоков с поршнями. Цековки на торцах поршней проектировщиками не предусмотрены. Ресурс 200 000 км пробега и высокая надежность цепи считаются достаточными мерами для обеспечения безопасности штоков клапанов.

Основной особенностью движка G4NA стала разработка силами концерна HKAG без посторонней помощи. Получился ДВС с длинным ходом, поскольку соотношение хода поршня к диаметру цилиндра 97/81 мм здесь больше единицы. Сохранилась схема ГРМ OHC 16V, система регулировки фаз CVVT на обоих распредвалах и цепной привод механизма газораспределения.

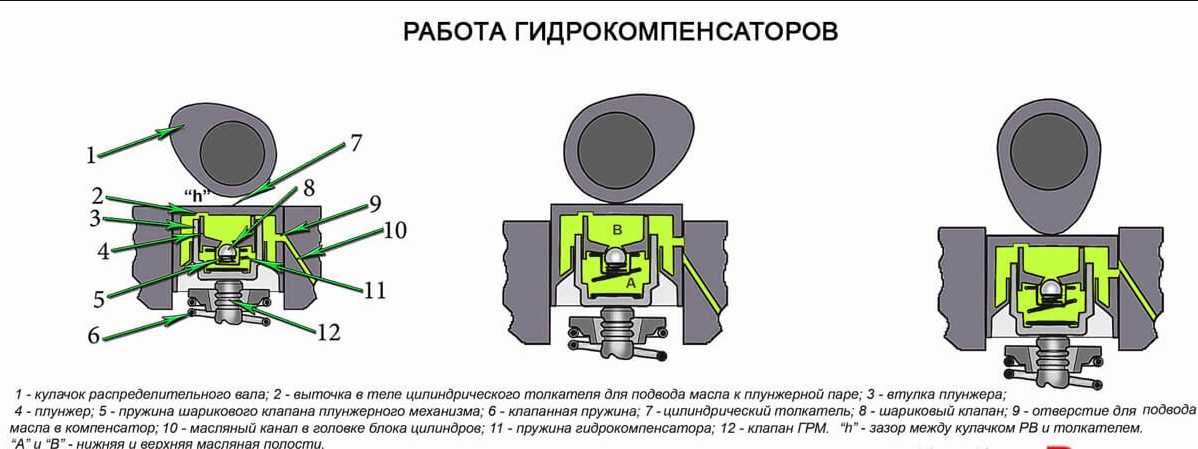

Схема работы гидрокомпенсаторов

Добавились гидрокомпенсаторы с рокерами, произведена частичная модернизация. Улучшено навесное оборудование и его компоновка на корпусе двигателя. Например, впускной коллектор стал пластиковым с изменяемой геометрией каналов.

Гильзы цилиндров внутри дюралевого блока как были, так и остались тонкостенными стальными с «мокрой» посадкой. Фактически увеличить мощность и произвести глобальное улучшение параметров разработчикам не удалось – крутящий момент и мощность, объемы цилиндров и камер сгорания остались на прежнем уровне.

После доработок конструкции технические характеристики G4NA выглядят таким образом:

Изготовитель	Hyundai
Марка ДВС	G4NA
Годы производства	2006 – …
Объем	1999 см3 (2,0 л)
Мощность	123 кВт (167 л. с.)
Момент крутящий	201 Нм (на 4200 об/мин)
Вес	117 кг
Степень сжатия	10,3
Питание	инжектор
Тип мотора	рядный бензиновый
Зажигание	DIS-4
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	пластиковый
Выпускной коллектор	литой чугунный
Распредвал	встроен механизм CVVT
Материал блока цилиндров	алюминиевый сплав
Диаметр цилиндра	81 мм
Поршни	алюминиевые
Коленвал	5 опор, 8 противовесов
Ход поршня	97 мм
Горючее	АИ-95
Нормативы экологии	Евро-5
Расход топлива	трасса – 6,1 л/100 км смешанный цикл 7,5 л/100 км город – 9,8 л/100 км
Расход масла	максимум 0,6 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 0W30, 0W40
Какое масло лучше для двигателя по производителю	—
Масло для G4NA по составу	синтетика, полусинтетика
Объем масла моторного	4,2 л
Температура рабочая	95°
Ресурс ДВС	заявленный 250000 км реальный 250000 км
Регулировка клапанов	гидротолкатели
Система охлаждения	принудительная, антифриз
Объем ОЖ	6,9 л
Помпа	Optima III 2510041700
Свечи на G4NA	Bosch 0242236578, 0242236577 иридий, 0242229791 платина-иридий, Champion EON9/286,
Зазор свечи	1,1 мм
Цепь ГРМ	243212Е000
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Mando/MAF086
Масляный фильтр	Bosch 045103316, Borg&Beck BFO4198, Blue Print ADG02144, AMC HO-701
Маховик	232002E000
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	Ajusa 57047000
Компрессия	от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм маховик – 62 – 87 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный) головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90°

Описание двигателя и его особенности

G4KD является рядным, атмосферным 4-цилиндровым агрегатом. Его чистый объём составляет 1998 см3. Сегодня его выпускают на заводах Европы, Турции, Китая. Соответственно, он выпускается и на своей родине.

Конструктивная схема двигателя полностью аналогична мотору 4B11. Это означает, что детали они имеют взаимозаменяемые, хотя и частично. Хёндай усовершенствовал базовую конструкцию несколько лет спустя, выпустил отдельное руководство по обслуживанию.

Что касается особенностей 2-литрового G4KD:

в двигателе используется система фазорегулирования cvvt;
схема цилиндров рядная, последние изготовлены из чугуна и посажены внутри алюминиевого бц;
схема ГРС по типу dohc — 2 распредвала;
гбц с поперечной схемой продувки;
клапанов используется 16;
привод грм цепной;
охлаждение мотора — жидкостное;
навесное оборудование чётко распределено на корпусе бц, обслуживанию двигателя не мешает;
конструкцией предусмотрено увеличение мощности стандартным и надувным методами, а также за счёт перепрошивки эбу;
коренные подшипники имеют взаимозаменяемые крышки.

Мотор G4KD изначально ставился на 6 автомобилей концерна Хёндай.

Изготовитель	Kia Motors Slovakia
Марка ДВС	G4KD
Годы производства	2005 – …
Объем	1998 см3 (2,0 л)
Мощность	121,4 кВт (165 л. с.) для РФ 150 л. с. (110,3 кВт)
Момент крутящий	196 Нм (на 4800 об/мин)
Вес	104 кг
Степень сжатия	10.5
Питание	инжектор
Тип мотора	рядный бензиновый
Зажигание	коммутаторное, бесконтактное
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	полимерный
Выпускной коллектор	стальной, сварной
Распредвал	с фазовращателем
Материал блока цилиндров	алюминиевый сплав
Диаметр цилиндра	86 мм
Поршни	1110В479 оригинальные
Коленвал	литье, 8 противовесов
Ход поршня	86 мм
Горючее	АИ 92-95
Нормативы экологии	Евро-4
Расход топлива	трасса – 5,6 л/100 км; смешанный цикл 7 л/100 км; город – 9,3 л/100 км
Расход масла	максимум 0,8 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40
Какое масло лучше для двигателя по производителю	Shell, Hyundai/Kia, IDEMITSU, Motul
Масло для G4KD по составу	синтетика, полусинтетика
Объем масла моторного	4,2 – 6 л в зависимости от конструкции поддона
Температура рабочая	95°
Ресурс ДВС	заявленный 250000 км; реальный 350000 км
Регулировка клапанов	гидротолкатели
Система охлаждения	принудительная, антифриз
Объем ОЖ	6,8 л
Помпа	251002g500
Свечи на G4KD	18841-11051 M14/M12 (после рестайлинга)
Зазор свечи	0,85 мм
Цепь ГРМ	2432125000
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Onnuri GFAH 085, Stellox 71-01080-SX, Miles AFAI183, PMC AFAU142
Масляный фильтр	Genuine Parts 26300 35503
Маховик	двухмассовый
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	Hyundai/Kia 22224-23500
Компрессия	от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 39 Нм; маховик – 72 – 76 Нм; болт сцепления – 19 – 30 Нм; крышка подшипника – 20 Нм + 90° (коренной) и 20 Нм + 90° (шатунный); головка цилиндров – три стадии 34,3 Нм + 90° + 90°

Обзор неисправностей и способы их ремонта

Помимо дизельного звука в момент запуска мотор G4GC часто пугает владельца различными стуками:

В момент пуска	1)низкая вязкость масла 2)повышенный осевой зазор коленвала 3)износ вкладыша переднего коренного подшипника	1)замена масла 2)замена упорного полукольца 3)замена вкладыша
В не нагретом ДВС	1)ослаблен шкив коленвала 2)зазор поршень/цилиндр увеличен	1)протяжка резьбовых соединений 2)расточка цилиндров и хонингование, замена поршней
На холостом ходу после прогрева	1)ремни навесного оборудования вытянуты или ослаблены 2)износ поршневых пальцев 3)выработка вкладышей подшипников 4)отсутствие соосности головок шатуна	1)подтягивание или замена ремней 2)замена расходников 3)замена вкладышей 4)замена шатуна
При увеличении оборотов	1)износ вкладышей 2)ослаблен маховик 3)чрезмерное натяжение ремней навесного оборудования	1)замена вкладышей 2)протяжка болтов 3)регулировка натяжения ремней

Регламент обслуживания G4NA 2 л/167 л. с.

В мануале завода изготовителя двигатель G4NA рекомендуется обслуживать в указанные сроки:

ресурс топливного фильтра составляет в среднем 40000 пробега;
изготовителем рекомендована очистка через год вентиляции картера;
антифриз охлаждающей системы теряет эффективность после 40000 км;
цепь ГРМ привода нужно менять на рубеже 200000 км;
поликлиновые ремни навесного оборудования рекомендовано менять вдвое чаще, после 50000 пробега;
в системе зажигания DIS-4 ресурс свечей движков примерно равен 20000 пробега;
стенки выпускного коллектора начинают изнашиваться и прогорать после 70000 км;
по регламенту производителя воздушный фильтр меняют каждый год;
производитель рекомендует обновлять смазку и маслофильтр через 7500 км.

Обслуживание G4NA

Проверка и регулировка зазора в клапанах двигателе объемом 2,0 л. — g4kdи 2,4 л. – g4ke

Проверку и регулировку зазоров клапанов необходимо производить на холодном двигателе (температура охлаждающей жидкости 20 °С), с установленной на блоке головкой блока цилиндров.

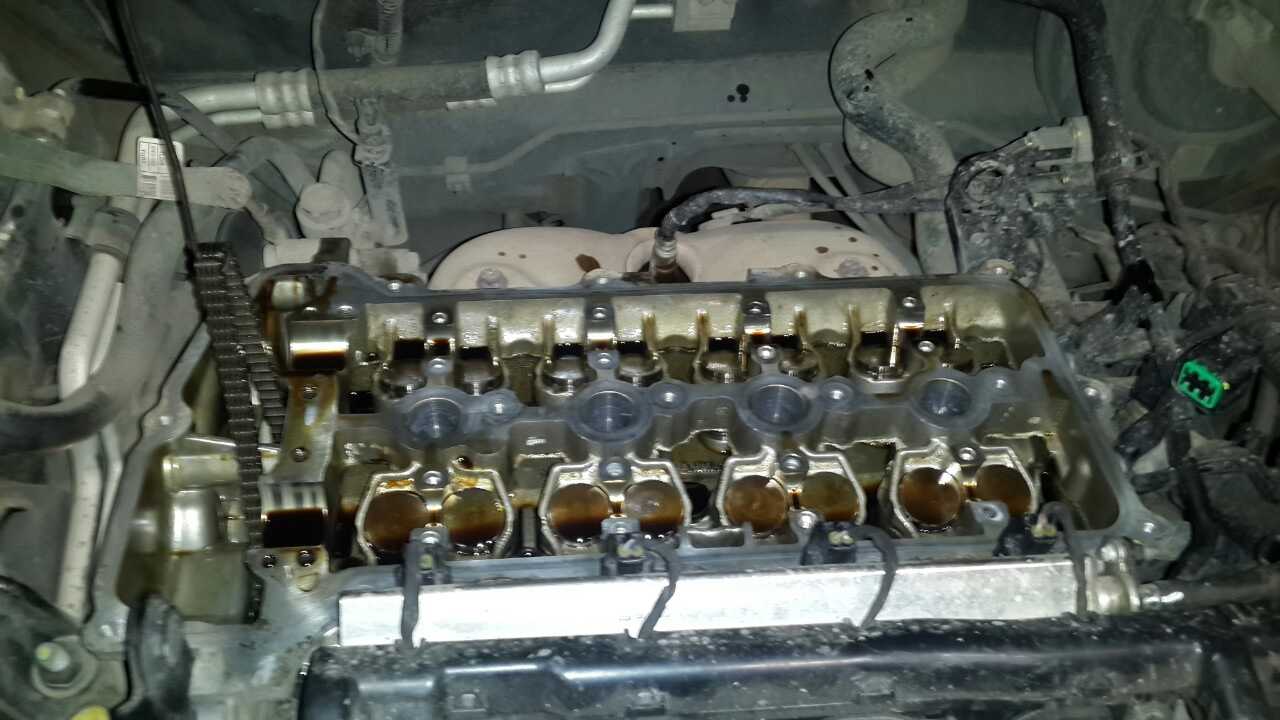

1. Снимите крышку двигателя (А).

2. Снимите крышку головки блока цилиндров.

— Отсоедините разъем катушки зажигания и снимите катушку зажигания.

— Отсоедините трос РСУ (вентиляции картера) (В).

— Отсоедините вентиляционную трубку (А).

— Ослабьте крепежные винты и снимите крышку головки блока цилиндров (А) вместе с прокладкой.

3. Установите поршень первого цилиндра в верхнюю мертвую точку такта сжатия. Для этого:

— Поверните шкив коленчатого вала и совместите метку шкива с меткой «Т» на пластине, как показано на рисунке.

— Проверьте и убедитесь, что метка звездочки распределительного вала (А) выровнена по прямой линии с поверхностью головки блока цилиндров.

Если отверстие не совпадает с меткой, проверните коленчатый вал на 360˚.

4. Измерьте зазор клапана. Для этого:

— Проверьте клапан, отмеченный на фото (цилиндр №1, ВМТ/сжатие). Измерьте зазор клапана.

— Используйте щуп для измерения зазора между кулачком и базовой окружностью распределительного вала.

Запишите измерения. Они понадобятся для определения необходимого положения заменяемого кулачка. Температура охлаждающей жидкости двигателя 20˚С.

Максимально допустимое свободное пространство:

0,10 — 0,30 мм (вход),

0,20 — 0,40 мм (наружу).

— Поверните шкив коленчатого вала на 360˚ и совместите канавку с меткой «Т» на нижней крышке цепи привода ГРМ.

— Проверьте клапаны, отмеченные на фото (цилиндр № 4, ВМТ/сжатие). Измерьте зазор клапана.

5. Отрегулировать зазоры на впускном и выпускном клапанах. Для этого:

— Поставить поршень цилиндра №1 в ВМТ такта сжатия.

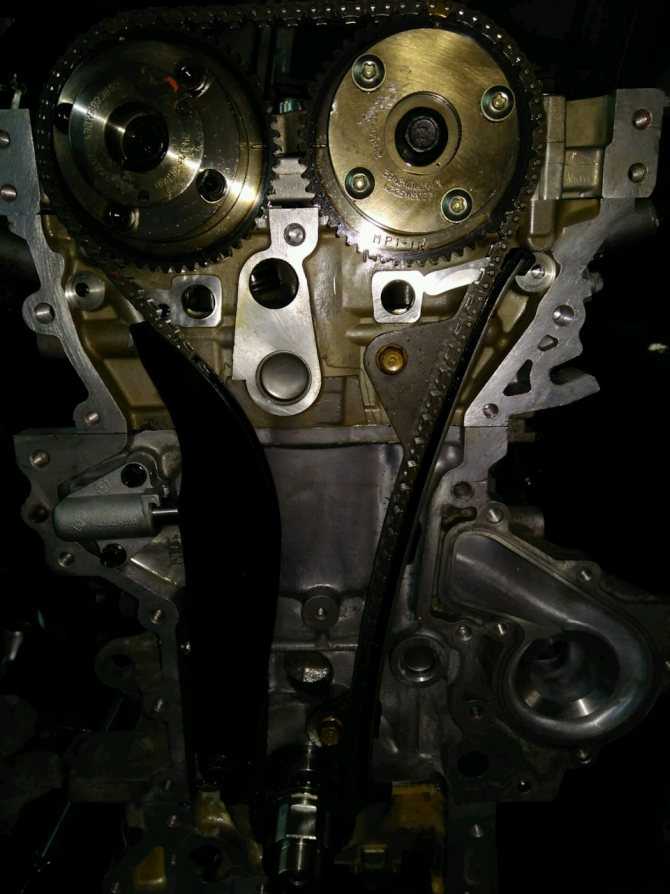

— Пометьте цепь привода ГРМ и звездочки распределительных валов.

— Выверните винт (А) из сервисного отверстия крышки цепи привода ГРМ. (Болт можно установить только один раз).

— Вставьте специальный инструмент в сервисное отверстие крышки цепи привода ГРМ и освободите защелку.

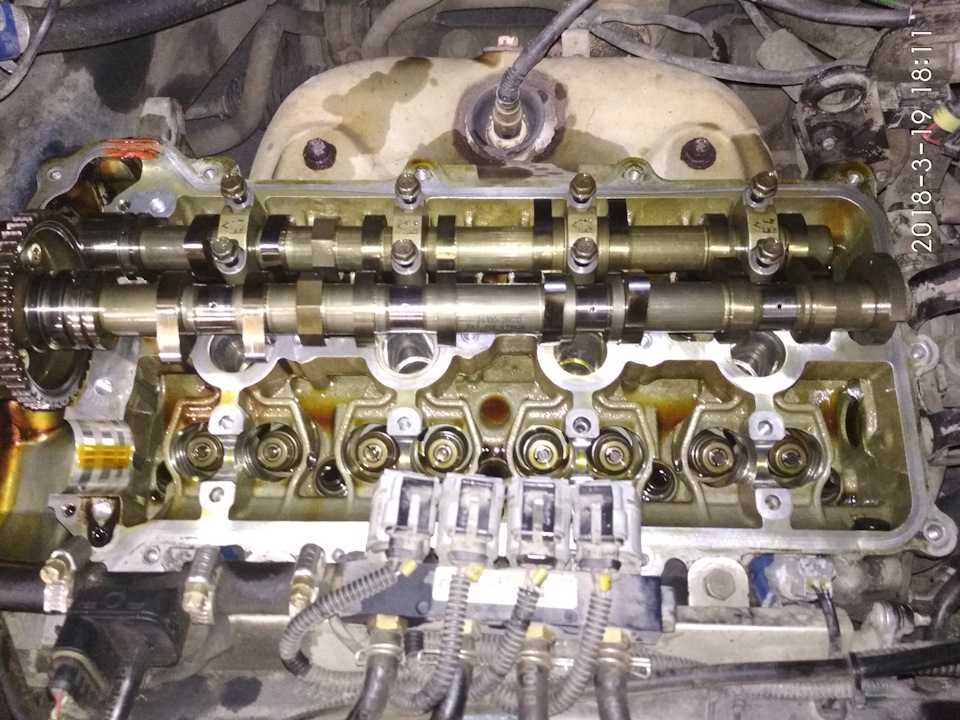

— Снимите передние крышки (А) с распределительных валов.

— Снимите крышку подшипника выпускного распредвала и сам выпускной распредвал.

— Снимите крышку подшипника впускного распредвала и сам впускной распредвал.

Поддерживайте цепь ГРМ, когда отсоединяете ее от звездочки распределительного вала.

— Закрепите цепь ГРМ, связав ее.

Будьте осторожны, чтобы не уронить какие-либо детали на крышку цепи привода ГРМ.

— Измерьте толщину извлеченного кулачка микрометром.

— Рассчитайте толщину нового кулачка, значение не должно превышать стандартное

Клапанный зазор (при температуре охлаждающей жидкости двигателя 20°С). T — толщина снятого кулачка, A — измеренный клапанный зазор, N — толщина нового кулачка.

Ввод: N = T .

Выпуск: N = T .

— Выбирайте толщину нового кулачка как можно ближе к стандартному значению.

Размер прокладки должен быть от 3 до 3,69 ± 0,015 мм, номер размера — 47.

— Установите новый кулачок в головку блока цилиндров.

— Удерживая цепь привода ГРМ, установите впускной распределительный вал и звездочку цепи привода ГРМ.

Совместите метки на цепи привода ГРМ и звездочках распределительных валов.

— Установите впускной и выпускной распределительные валы.

— Установите крышку переднего подшипника.

— Установите болт сервисного отверстия. Момент затяжки 11,8–14,7 Н·м.

— Поверните коленчатый вал на 2 оборота по часовой стрелке и сдвиньте метки (А) на звездочках коленчатого и распределительного валов.

— Еще раз проверьте люфт клапана.

Неисправности

Во время эксплуатации корейского двигателя надо быть готовым к устранению следующих характерных неисправностей.

На малых/средних оборотах возможно появление вибраций. Причина этому — выработка свечей зажигания или засорение форсунок.
Со стороны навесного оборудования могут появиться свистящие звуки. Причина — износился подшипник кондиционера.
Двигатель может потерять былую мощность. Этому виной становится чаще засорение инжекторной системы или выход из строя форсунки/ок.

На самом деле, силовая установка G4KD работает шумно. Равномерное стрекотание форсунок — вполне нормальное явление для этого мотора, ничего делать не нужно.

Купить двигатель G4KE в Москве и России.

Сразу разочаруем — практически невыполнимая задача даже для профессионалов. Для нас замена неисправного двигателя на контрактный — простая манипуляция. Пока мы впервые не купили машину c заклинившим G4KE и пробитым блоком. Предварительно изучив цены моторов на авито и получив несколько предложений на ферио, заблуждаясь, хотели решить эту задачу за 2 дня. Реальный срок составил 2 месяца.

Итак, что предлагается на рынке контрактных G4KE города Москвы:

Моторы собранные непонятно как из китайских запчастей с нулевой гарантией и проверкой;
Двигатели из США и ОАЭ, привозимые крупными компаниями. Были в каждой, общались с менеджерами, читали отзывы, ждали новых поступлений. Продается хлам, который проработает ограниченное время. И у этого ДВС маслонасос с теми же балансирными валами, который убьёт мотор снова. Многие 2.0 литровые двигатели с легковых DODGE. Маркировка серии блока такая же и это никак не определить. Поверьте на слово, сильно повезет, если купите мотор на разборке (замените комплект ГРМ, маслосъемые колпачки, маслонасос (о этом далее в статье) и на этом приключения закончатся. Бюджет такого приобретения в реальности 200т.р.
ДВС с разбитого местного автомобиля попадаются редко.

И тут даже не скупой платит дважды, а дело в том, что хороших 4gke в мире нет и взяться им неоткуда. А «русский бизнес» готов продать любой товар, чтобы заработать.

Внимание регионов России:

на всех сайтах объявлений авито, дром много объявлений о продаже идеальных G4KE с пробегом 30т.км. специально для Вас. Все объявления размещены компаниями из пункта 2 выше. Впустую потратите деньги.Наш совет: ищите профильных мотористов.

Купить новый двигатель или шорт-блок.

Новый ДВС в сборе стоит как половина авто, а шорт-блок 170-180т.р. И в целом сборка, запчасти и установка добавят к этой сумме еще тысяч 120. Итоговая стоимость ремонта под 400т.р.

Технические характеристики G4NA 2 л/167 л. с.

Схема работы гидрокомпенсаторов

После доработок конструкции технические характеристики G4NA выглядят таким образом:

Изготовитель	Hyundai
Марка ДВС	G4NA
Годы производства	2006 – …
Объем	1999 см3 (2,0 л)
Мощность	123 кВт (167 л. с.)
Момент крутящий	201 Нм (на 4200 об/мин)
Вес	117 кг
Степень сжатия	10,3
Питание	инжектор
Тип мотора	рядный бензиновый
Зажигание	DIS-4
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	пластиковый
Выпускной коллектор	литой чугунный
Распредвал	встроен механизм CVVT
Материал блока цилиндров	алюминиевый сплав
Диаметр цилиндра	81 мм
Поршни	алюминиевые
Коленвал	5 опор, 8 противовесов
Ход поршня	97 мм
Горючее	АИ-95
Нормативы экологии	Евро-5
Расход топлива	трасса – 6,1 л/100 км смешанный цикл 7,5 л/100 км город – 9,8 л/100 км
Расход масла	максимум 0,6 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 0W30, 0W40
Какое масло лучше для двигателя по производителю	—
Масло для G4NA по составу	синтетика, полусинтетика
Объем масла моторного	4,2 л
Температура рабочая	95°
Ресурс ДВС	заявленный 250000 км реальный 250000 км
Регулировка клапанов	гидротолкатели
Система охлаждения	принудительная, антифриз
Объем ОЖ	6,9 л
Помпа	Optima III 2510041700
Свечи на G4NA	Bosch 0242236578, 0242236577 иридий, 0242229791 платина-иридий, Champion EON9/286,
Зазор свечи	1,1 мм
Цепь ГРМ	243212Е000
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Mando/MAF086
Масляный фильтр	Bosch 045103316, Borg&Beck BFO4198, Blue Print ADG02144, AMC HO-701
Маховик	232002E000
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	Ajusa 57047000
Компрессия	от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм маховик – 62 – 87 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный) головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90°

Поведение Киа Оптима на дороге

Управление автомобилем в пути нравится владельцам. Если не пытаться использовать престижный семейный седан в роли гоночного спортивного болида, то мощность его двигателя вполне удовлетворительна. Даже с поставляемым в базовой комплектации 188-сильным 2-литровым мотором автомобиль весьма резво разгоняется. Этому способствует и хорошо настроенная АКПП, особенно отклик на акселератор в режиме Sport.

Рулевое управление Optima отмечено отзывчивым, включая управляемый занос, с которым машина справляется отлично. Полезную роль в этом играют шины Michelin Pilot, которыми комплектуется авто.

Зачем регулировать клапана

Клапаны работают в условиях ударных нагрузок при очень высокой температуре. Эти нагрузки возникают при открытии и закрытии клапана, а потому являются знакопеременными, поэтому они влияют на усталостную прочность клапана.

При работе двигателя тарелка клапана нагревается от горячих газов. Выпускной клапан большую часть времени соприкасается с продуктами сгорания смеси, его температура достигает 800 – 900 градусов Цельсия, впускной — охлаждается свежей порцией смеси, его температура достигает 450 – 500 градусов.

Большая часть тепла от нагретой тарелки клапана сбрасывается в его седло, а меньшая уходит выше по стержню. Поэтому для нормального охлаждения клапана его тарелка должна иметь хороший контакт с седлом клапана.

На какие автомобили устанавливался G4KE

G4KE устанавливался на Santa Fe CM Двигатель Г4КЕ устанавливался на большинство самых популярных автомобилей концерна. Среди Хендаев обладателями мотора стали Santa Fe CM (выпускались с 2007 по 2012 гг.), Santa Fe DM (пришедшие на смену предыдущему поколению в 2012-2018 года), Sonata NF, Sonata YF и Sonata LF (сменявшие друг друга, начиная с 2008 года по настоящее время), Tucson LM 2009-2015 годов выхода.

Sportage SL 2010-2015

Kia агрегировала G4KE автомобили Magentis MG (выходящие в 2008-2010 годах), Optima TF (2010-2015 г), Sportage SL 2010-2015 годов, на смену которым пришли Sportage QL (вышедшие с конвейера в 2015 году и выпускаются до сих пор), Sorento XM и Sorento UM (производились с 2009 по 2014 и с 2014 по н.в. соответственно).

Sorento UM — 2014 года
