Как выставить зажигание на ваз 2109 с карбюраторным и инжекторным двигателем своими руками

Стробоскопом

Чтобы провести регулировку зажигания при помощи стробоскопа, следует:

• открыть в коробке передач оконце маховика;
• отсоединить кабель высоковольтный, отходящий с первого цилиндра от распредвала, и подключить к нему стробоскоп;
• его, в свою очередь, запитывают непосредственно от аккумулятора;
• запускают силовой агрегат автомашины.

Работающий стробоскоп начнет мигать синхронно с крутящимся маховиком. Как только это произошло, необходимо немного ослабить все три гайки, удерживающие трамблер. После этого медленно и очень плавно поворачивают распределитель, следя за положением маховика. Прекращают это делать, когда отметка на нем окажется посередине между средним и следующим делениями шкалы.

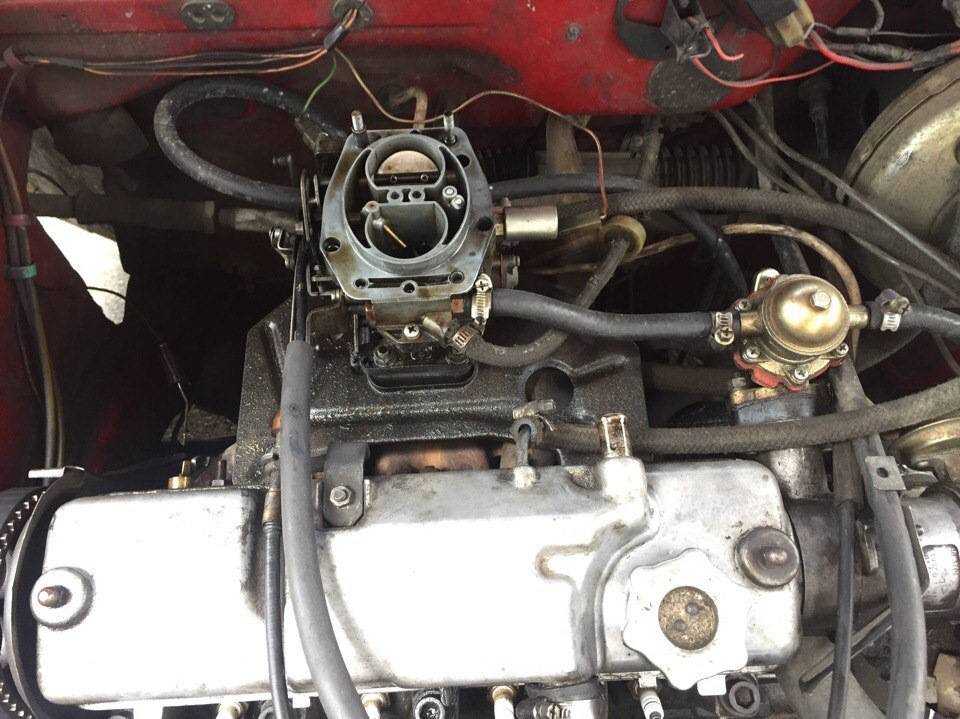

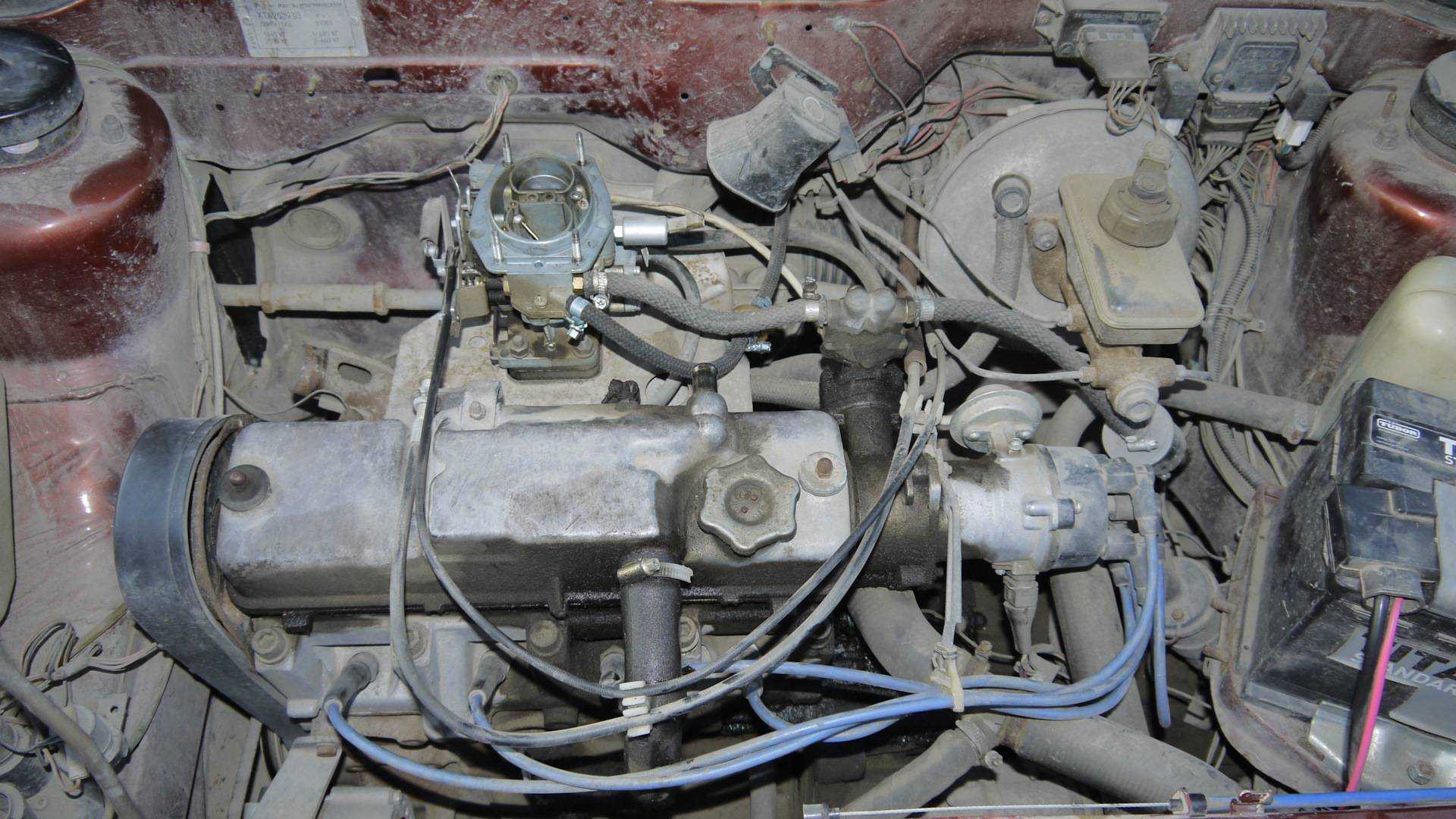

Способы регулировки зажигания на ВАЗ-2109 своими руками (для карбюраторных моторов)

Проблемы с зажиганием все чаще появляются в старых версиях авто, оборудованных карбюраторным двигателем.

Если у вас именно такой ВАЗ-2109, то работа по настройке момента требует следующего оборудования и инструментов:

• стробоскоп (не обязательно, но его наличие позволит более точно выставить нужный угол);
• тахометр. Как правило, такой прибор — часть автомобильного тестера, поэтому проблем с поиском здесь не будет;
• отвертка (для проведения регулировки);
• ключ на «десять» (можно использовать рожковый или накидной вариант).

Как показывает практика, при настройке момента можно обойтись и без стробоскопа.

Но если вы планируете самостоятельно обслуживать автомобиль, то наличие такого устройства в гараже — только плюс.

Перед началом работ по установке угла зажигания выполните подготовительные работы:

устанавливайте ключ в замок зажигания и заведите мотор;
дожидайтесь пока силовой узел наберет температуру в 90 градусов Цельсия и увеличьте частоту оборотов до 800 (контролируйте показатель с помощью тахометра). Поднять скорость вращения коленвала можно двумя способами — попросить напарника нажать на педаль газа в автомобиле или потянуть за ручку регулятора на кожухе карбюратора;
как только мотор прогрелся до нужной температуры, демонтируйте трубку, благодаря которой осуществляется разрежение со штуцера. Ручку для регулировки можно найти на панели распределителя системы зажигания (трамблере). Отсоединенный конец отброшенной трубки зажимайте пальцем, чтобы убедиться в наличии разрежения. Если таковое имеется, то необходимо поднять число оборотов до момента исчезновения разрежения;
отключайте мотор и полностью перегибайте трубку

Обратите внимание, чтобы в проеме изделия не оставалось просвета. Берите ключ и слегка откручивайте гайки, которые фиксируют трамблер;

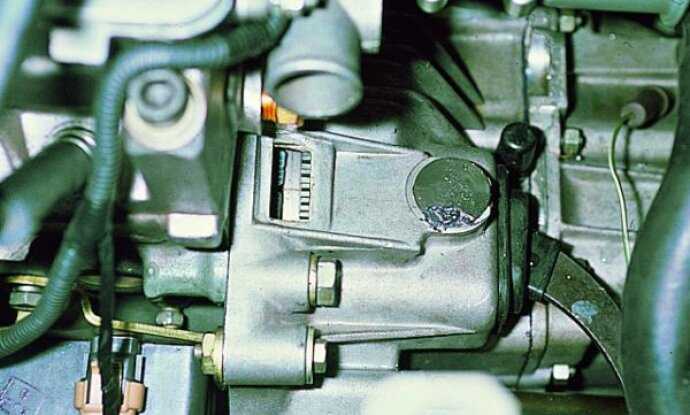

доставайте пробку и вычищайте от загрязнений смотровой лючок со специальной шкалой (расположен на картере КПП)

В данном лючке найдите полоски, необходимые для правильного выставления зажигания. Вот на них и нужно остановиться более подробно.

Установка по меткам:

— берите отвертку со шлицом и поворачивайте маховик до момента достижения длинной полосы на шкале. В момент настройки зажигания проследите, чтобы длинная полоса находилась напротив треугольного выреза на шкале изделия. Данная позиция соответствует нулевому положению угла. При выставлении такого параметра 1-й и 4-й цилиндры мотора ВАЗ-2109 располагаются в позиции ВМТ;

— в случае, когда шкалу видно плохо или нет уверенности в том, что нужная полоска является действительно длинной, то убедитесь в правильности ее позиции на шкиве распредвала. Чтобы выполнить эту работу, демонтируйте кожух ремня ГРМ. При этом нужная отметка должна совпасть с чертой на задней части кожуха ремня.

Проверка с помощью стробоскопа выполняется следующим образом:

• красным проводом прикасайтесь к плюсовому контакту катушки;
• темный проводник набрасывайте на корпус;
• крепление подключайте к проводам, расположенным на 4-м цилиндре.

Как только приготовления заверены, можно приступать к точному выставлению момента зажигания.

Делается это по следующему алгоритму:

• запускайте мотор и сводите число оборотов к минимуму (до 800, не более). Для измерений используйте подготовленный ранее тахометр;
• луч стробоскопа направляйте в специальное окошко для просмотра;
• наиболее длинная отметка маховика выставляется на уровне нуля (измеряется в градусах). Устанавливайте ту метку, которая характерна для применяемого вами топлива.

Корректировку угла стоит осуществлять, отталкиваясь от «нуля» длинной линии, то есть от центральной части треугольника.

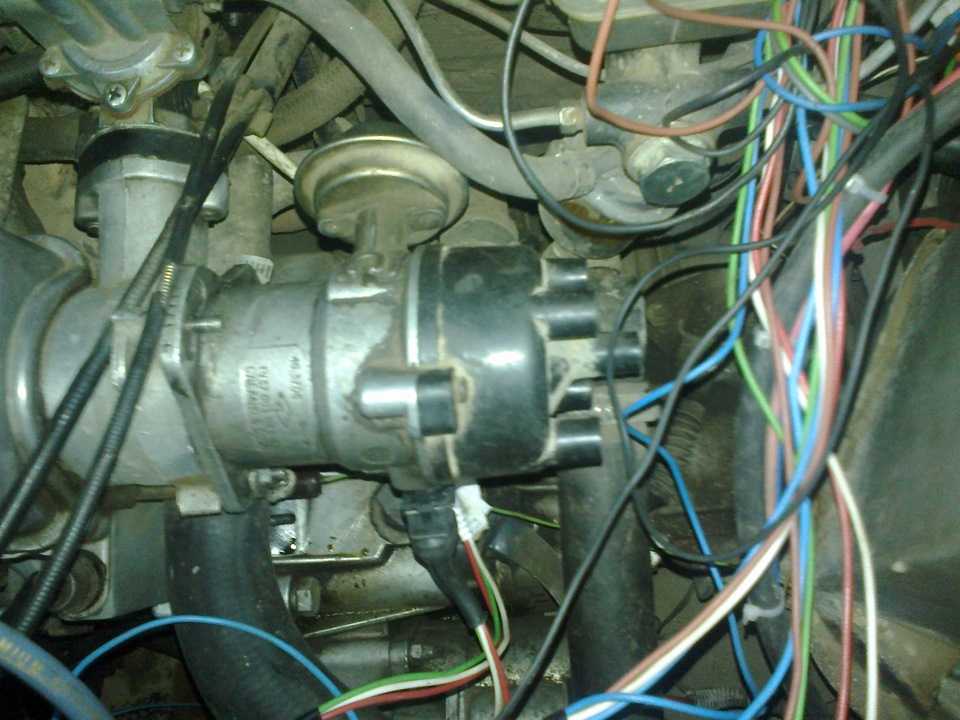

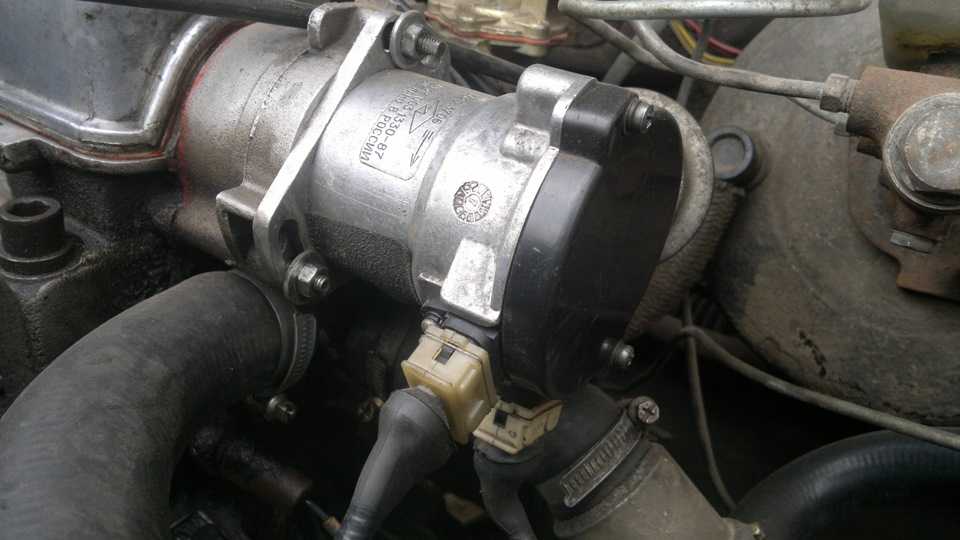

Чтобы исключить ошибку, проворачивайте корпус распределителя в правую сторону.

При таком действии угол будет увеличиваться. Если же проворачивать крышку против часовой стрелки, то угол зажигания, наоборот, будет снижаться.

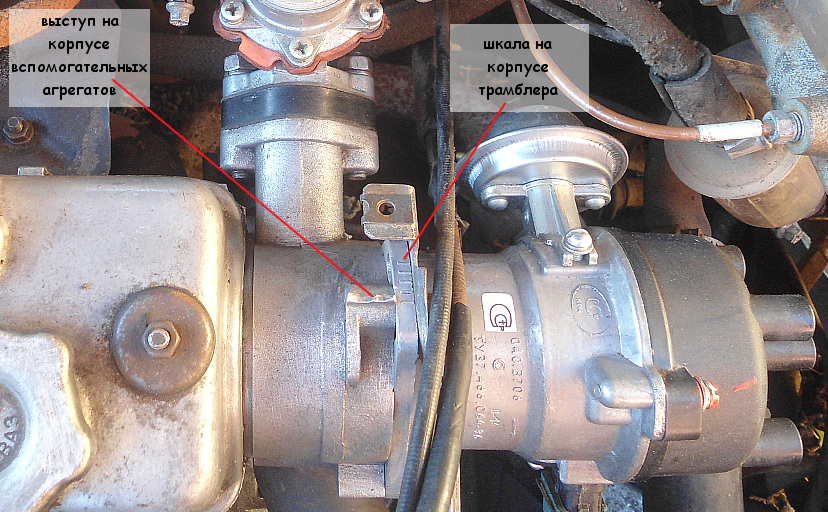

Определить точное направление можно по шкале, нанесенной на трамблере автомобиля, где о и «минус».

Одно деление на изделии приравнивается к 8 градусам. Следовательно, регулировка должна производиться без спешки. Как только нужная позиция найдена, фиксируйте трамблер.

Как выставить зажигание ВАЗ 2106 своими руками — пошаговая инструкция

1. Выкручиваем свечу 1-го цилиндра, после чего при помощи пальца или резиновой пробки закрываем свечное отверстие.

2. Используя спецключ, проверните коленвал до тех пор, пока в первом цилиндре не начнется такт сжатия, то есть когда поршень начнет движение вверх. Узнать это можно по тому, как вылетит резиновая пробка, если вы держите пальцем то вы ощутите как его выдавливает.

3. Крутите до тех пор пока метка на шкиве коленвала не совпадет с меткой на крышке ГРМ. Если вы ездите на «92» или «95» бензине совмещайте со средней меткой, если же на «72» или ниже, совмещайте с длинной меткой, которая соответствует «0» углу опережения.

4. Отстегните защелки, затем снимите крышку распределителя зажигания.

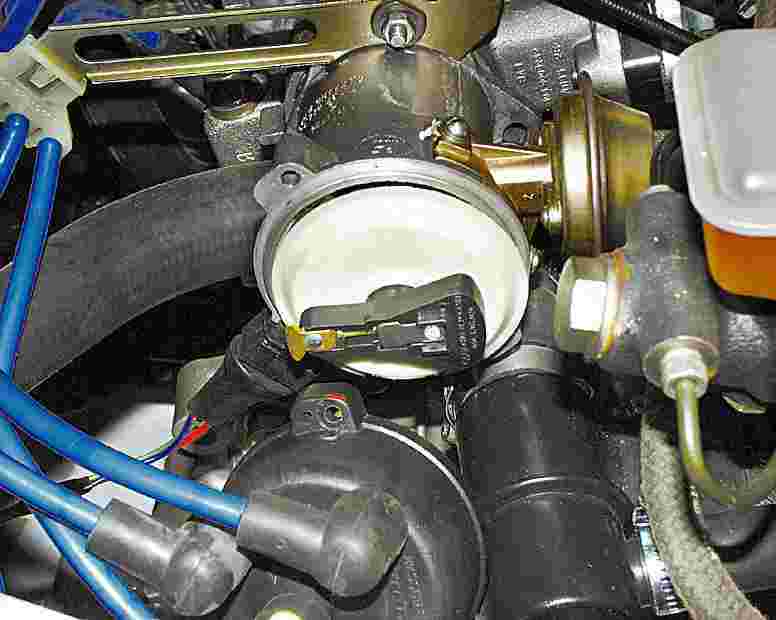

5. После проворачивания коленвала, ротор распределителя должен повернуться в положение, в котором его наружный контакт будет направлен в сторону 1-го цилиндра на крышке распределителя.

6

Когда метки совмещены, обратите внимание на распределитель, попытайтесь провести воображаемую линию через защелки крышки, она должна проходить параллельной оси двигателя, если у вас не так, тогда выполните следующее:. 7

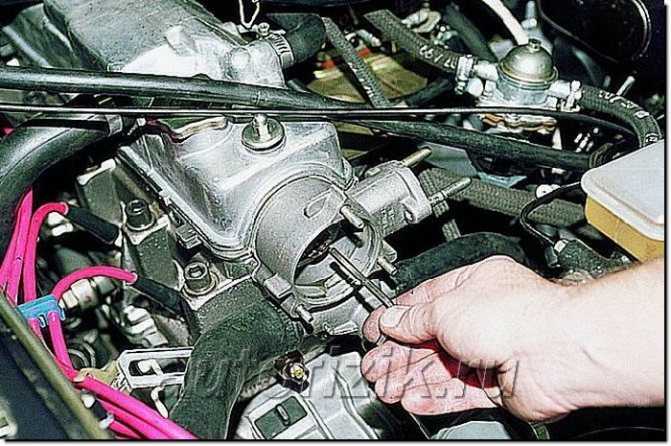

Открутите гайку крепления распределителя, затем поверните трамблер вверх. Вращая ось ротора, выставьте ее параллельно по отношению оси двигателя

7. Открутите гайку крепления распределителя, затем поверните трамблер вверх. Вращая ось ротора, выставьте ее параллельно по отношению оси двигателя.

8. Поставьте распределитель, закрутите гайку крепления, не затягивая ее до конца.

9. После этой подготовки можно приступать непосредственно к процедуре регулировки зажигания.

10. Подключите «контрольку» следующим образом: один конец к выводу катушки зажигания, подключенным к низковольтному проводу распределителя, второй конец кидаем на «массу».

11. Включите зажигание. Не спеша поворачивайте распределитель по направлению часовой стрелки, до тех пор пока не потухнет контрольная лампа. Если она и так не горит, то делать ничего не нужно.

12. Далее необходимо вращать распределитель против часовой стрелки, в момент загорания контрольной лампы, фиксируем положение распределителя затем затягиваем его гайку крепления.

13. Теперь можете выключить зажигание и поставить крышку трамблера на место.

После того как зажигание выставлено необходимо проверить правильность.

1. Для этого заведите двигатель и начинайте движение.

2. Разгоните машину до 45км в час, затем включите четвертую скорость и резко нажмите на «газ».

3. После этого, примерно через 2-3 секунды возникнет детонация (хлопки, звон «пальцев»), исчезающая по мере того как будет разгоняться автомобиль.

4. Если детонация возникала и не пропала по мере ускорения автомобиля, можно сделать предположение, что зажигание «раннее». Если у вас вообще не появилась детонация, зажигание — «позднее». В случае раннего зажигания поверните распределитель по часовой стрелке, примерно на 0,5-1 деление. Если же у вас наоборот позднее крутите на 0.5-1 деление против часовой. Когда регулировка зажигания завершена, пометьте краской на корпусе распределителя положение средней риски шкалы относительно блока.

Теперь, когда момент зажигания ВАЗ 2106 выставлен можно все собирать и радоваться успешно выполненной работе.

Запуск двигателя и настройка зажигания

Когда удалось поставить и подключить БСЗ, может потребоваться необходимость отрегулировать работу системы. Если при установке бесконтактного зажигания на ВАЗ 2106 метки не сбивались и провода были соединены правильно, то двигатель запустится сразу. После старта силового агрегата мотор должен прогреться, для этого потребуется несколько минут, можно помочь педалью газа. Затем нужно настраивать зажигание.

Процедура регулировки может быть выполнена несколькими методами:

• на слух — этот вариант менее точный, но он позволит правильно настроить работу системы;
• с использованием стробоскопа.

Если силовой агрегат не заводится, а при прокручивании стартерного устройства никаких действий не происходит, надо удостовериться в правильности подключения «высоковольтников». Проблема может заключаться в проворачивании крышки распределительного устройства при установке системы. Если это произошло, то бегунок будет подавать импульсный сигнал на четвертый цилиндр вместо первого. Крышку надо прокрутить обратно и проверить правильность подключения проводов.

Процедура регулировки угла опережения выполняется посредством проворачивания корпуса трамблера, алгоритм действий следующий:

На заведенном силовом агрегате надо ослабить гайку, которая фиксирует корпус распределительного механизма.
Не спеша выполняется прокручивание устройства по и против часовой стрелки. Ориентироваться надо на слух

Важно, чтобы двигатель машины стал работать максимально стабильно. Угол прокручивания должен составить не более пятнадцати градусов.
Когда силовой агрегат будет функционировать стабильно и не троить, закручивается до конца гайка распределительного устройства.

Канал «Ато! мото-лайф» подробно рассказал о выполнении регулировки угла опережения на бесконтактных СЗ

Канал «Ато! мото-лайф» подробно рассказал о выполнении регулировки угла опережения на бесконтактных СЗ.

https://youtube.com/watch?v=W2vxBE_fxAo

Более точный вариант выполнить регулировку угла опережения зажигания на ВАЗ 2106 — использовать стробоскоп.

Устройство подключается к зажимам аккумуляторной батареи, а также высоковольтному кабелю цилиндра под номером 1

Затем силовой агрегат заводится, а световой индикатор стробоскопа осторожно подносится к меткам, установленным на блоке. Прибор позволит определить расположение риски, которая имеется на шкиве, при запущенном моторе

С помощью ключа ослабляется гайка распределительного устройства и узел проворачивается

Надо добиться, чтобы данная метка была совмещена с последней, наиболее короткой

С помощью ключа ослабляется гайка распределительного устройства и узел проворачивается. Надо добиться, чтобы данная метка была совмещена с последней, наиболее короткой.

Когда процедура настройки будет завершена, силовой агрегат автомобиля прогревается, надо протестировать выполненную работу, проехавшись на различных режимах. Если в результате нажатия на газ из моторного отсека доносится металлический звон, то в двигателе присутствует детонация. Это связано с тем, что угол опережения зажигания слишком ранний. Для регулировки гайку распределителя надо ослабить и прокрутить устройство по часовой стрелке на несколько градусов. Детонации быть не должно.

На ВАЗ 2106 после замены системы зажигания обороты силового агрегата на холостом ходу могут увеличиться в результате улучшенного образования искры. Для снижения этого параметра до оптимального (около 900 в минуту) нужно покрутить болт объема горючего. На карбюраторных устройствах «Озон» этот элемент имеет большие размеры и располагается с правой стороны, снизу от ДВС. Если в машине установлен агрегат от «Солекс», то для регулировки используется пластмассовый рычаг, установленный сзади, он упирается в ось заслонки.

Канал «Ремонт автомобиля своими руками» подробно рассказал о выполнении процедуры регулировки БСЗ на автомобилях ВАЗ.

https://youtube.com/watch?v=NbtcE2rEgPQ

Замена ремня ГРМ без специального инструмента

Способ можно использовать, если нет необходимости менять ролики.

1. Срезаем половину старого ремня ГРМ канцелярским ножом.
2. Снимаем половину старого ремня ГРМ.
3. Надеваем на шкивы коленвала новый ремень ГРМ.
4. Разрезаем вторую половину старого ремня ГРМ и удаляем его.
5. Новый ремень ГРМ натягиваем на шкивы коленвала до конца.

Кстати, по результатам опроса заменить ремень ГРМ на 8 клапанном двигателе проще, чем на 16 клапанном.

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Здравствуйте, читатели блога RtiIvaz.ru. Сегодня мы будем рассматривать, каким образом происходит замена ременя ГРМ Калина с 8-ми клапанным двигателем.

Для начала приведем схему установки ремня ГРМ Калины с двигателем 8 клапанов:

РИС.1 Привод ГРМ Калины 8 Кл и расположение меток

Как видно из схематического изображения в первую очередь надо правильно выставить метки на шкивах распредвала и коленвала.

На фото ниже, пожалуйста, смотрите положение этих меток:

РИС.2 Шкив коленчатого вала на Калине 8 Кл

РИС.3 Шкив распредвала 8 клапанной Калины

Пошаговая инструкция

Установить зажигание на вазе 2106 можно в 13 простых шагов:

Снимаем свечу цилиндра №1, пробкой из резины и пальцем закрываем отверстие для свечи.
С помощью специального ключа проворачиваем коленвал. По мере движения в первом цилиндре должен начаться такт сжатия. В этот момент поршень направится вверх, создастся внутреннее давление. Вы его почувствуете по тому, как резиновую пробку начнет выдавливать из отверстия.
В этот момент начинаем следить за ходом метки на шкиве. Она в конечном итоге должна совместиться с меткой на ГРМ. Если вы используете топливо с октановым числом 95 или 92, то нужно совместить ее со второй меткой (5 градусов)
Если же используемое топливо составляет 72 или ниже (что сегодня случается очень редко), то нужно стремиться к третьей метке (0 градусов)
Снимаем крышку с трамблера, предварительно отстегнув защелки.
Благодаря движению коленвала, ротор трамблера должен быть обращен к первому цилиндру.
Теперь важно проследить за тем, чтобы линия защелок крышки трамблера была параллельна оси мотора. Если это условие не соблюдено, нужно провести следующие процедуры.
Снимаем гайку крепления трамблера и проворачиваем его вверх
Далее крутим ось ротора и добиваемся его параллельного расположение по отношению к оси мотора.
Возвращаем трамблер на место и не до упора вкручиваем гайку.
Только сейчас начинается непосредственный процесс, благодаря которому мы сможем правильно настроить контактное зажигание.
Присоединяем вольтомметр таким образом, чтобы один конец был присоединен к выводу катушки, присоединенному к кабелю трамблера с низким напряжением, а другой конец фиксирован на «массе».
Включаем зажигание

Осторожно прокручиваем трамблер по часовой стрелке до момента отключения лампочки. Если же она и не загоралась, значит крутить ничего не нужно.
Теперь начинаем крутить трамблер в обратную сторону до момента зажигания лампочки

В этом положении фиксируем трамблер, затянув плотно гайку.
Настройка зажигания закончена, можно выключать зажигание и возвращать крышку распределителя обратно.

Теперь мы может удостовериться в том, правильно ли произведена установка зажигания. Запускаем мотор и начинаем ехать. Нужно разогнаться до 45 километров в час. По достижению нужной скорости, включаем четвертую передачу и резко жмем на педаль газа. Через пару секунд мотор должен начать детонировать (будут раздаваться хлопки, «пальцы» начнут звенеть). Как только автомобиль наберет подходящую для выбранной передачи скорость, детонация пропадет.

Если детонация не исчезла, значит, вы неправильно произвели регулировку и получили так называемое «раннее» зажигание. Значит нужно чуть-чуть провернуть трамблер по часовой стрелке на половину или одно деление. Если же детонация так и не возникла, значит у вас установлено «позднее зажигание». В этом случае трамблер проворачиваем против часовой стрелки на половину или одно деление.

Как только вы смогли зажигание на вазе 2106 настроить правильно, сделайте надежную пометку на корпусе трамблера, что послужит хорошей помощью для последующих регулировок.

Как выставить метки газораспределительного механизма ВАЗ 2109-2108

Для начала необходимо поднять домкратом переднюю правую часть автомобиля, чтобы колесо было вывешенным. Затем откручиваем три болта крепления бокового кожуха, под которым находится механизм ГРМ:

После чего отводим крышку в сторону и снимаем ее, чтобы она нам не мешалась:

Далее нужно переключить рычаг КПП на 4-ю передачу и вращая рукой переднее колесо, следить за звездой распредвала. Необходимо добиться такого момента, когда метка на шестерне будет находиться ровно напротив выступа внутренней крышке. Более наглядно это показано на фото:

Теперь отверткой поддеваем резиновую заглушку в картере сцепления и смотрим в окошко, чтобы метка на маховике также совпадала с прорезью крышки:

Если вдруг метки ГРМ и на маховике ВАЗ 2109-2108 не совпадают, необходимо скинуть ремень с шестерни распредвала, когда он установлен по меткам, и после этого совместить риски на маховике с корпусом, проворачивая коленвал за шкив ключом на 19.

Двигателя автомобилей ВАЗ 2108, 2109, 21099 и их модификаций в приводе ГРМ имеют три пары установочных меток.

Выставить метки привода ГРМ необходимо при замене ремня привода ГРМ, во время установки момента опережения зажигания, при проверке и регулировки тепловых зазоров клапанов, ремонте двигателя и замене его деталей и пр.

Установочные метки привода ГРМ двигателей 21083, 21081, 2108 автомобилей ВАЗ 2108, 2109, 21099

— Метка на шкиву распределительного вала и метка-выступ на задней крышке привода ГРМ

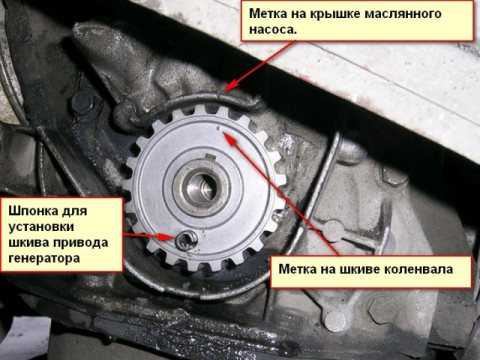

— Метка на шкиву коленчатого вала («звездочке») и отливе крышки корпуса масляного насоса двигателя

На ряде двигателей автомобилей ВАЗ 2108, 2109, 21099 установлен масляный насос без установочной метки на корпусе. В таком случае при выставлении меток привода ГРМ ориентируемся на метки в лючке сцепления и шкиву распредвала.

— Метка на маховике и метка-треугольный вырез шкалы углов опережения зажигания

установочная метка ВМТ на маховике и треугольный вырез на шкале в лючке картера сцепления на ВАЗ 2108, 2109, 21099

Метка на маховике представляет собой длинную неглубокую поперечную риску. При наличии загрязнений на маховике она может быть не видна. Чтобы ее обнаружить нужно постепенно поворачивать маховик и протирать его поверхность тряпкой смоченной в растворителе.

Схема: установочные метки привода ГРМ автомобилей ВАЗ 2108, 2109, 21099 с двигателями 21083, 21081, 2108

установочные метки привода ГРМ двигателей автомобилей ВАЗ 2108, 2109, 21099

Примечания и дополнения

— Для доступа к установочным меткам на шкиву распредвала и задней крышке ГРМ необходимо снять наружную крышку привода газораспределительного механизма двигателя автомобиля. Совмещаем метки вращая коленчатый вал за болт храповика ключом на «19» или большой шлицевой отверткой за зубцы маховика в лючке картера сцепления по часовой стрелке. Вращать ключом за болт крепления шкива распредвала не рекомендуется.

— Для доступа к установочным меткам на шкиву коленчатого вала и корпусе масляного насоса необходимо поддомкратить автомобиль и снять колесо со стороны привода ГРМ. После чего ослабить крепление генератора, сместить его к двигателю (либо ослабить гайку натяжителя, если он имеется) и снять приводной ремень. Далее ключом на «19» отворачивается болт храповика коленчатого вала (при этом маховик фиксируется в лючке картера сцепления за зубцы шлицевой отверткой). Снимаем шкив привода генератора и вворачиваем болт храповика обратно (за него можно вращать весь привод ГРМ).

— Для доступа к установочным меткам на маховике и шкале углов опережения зажигания на автомобилях ВАЗ 2108, 2109, 21099 предусмотрен лючок в картере сцепления закрытый резиновой крышкой. Он расположен под термостатом. Маховик в лючке можно вращать большой шлицевой отверткой за зубцы венца маховика.

Еще статьи по газораспределительному механизму автомобилей ВАЗ 2108, 2109, 21099

Старенькая ВАЗ 2109 с двигателем 1,5 8 клапанов, замена ремня ГРМ. А вообще это могла быть и ВАЗ 2114 или 2110, разници в работе ни какой, восьмиклапанный мотор везде одинаковый. Вместе с ремнем поменяем помпу, натяжной ролик и два шкива, распредвала и коленвала. При обрыве ремня ГРМ, клапана на этом двигателе не гнет, но лучше до такого не доводить. Менять помпу и ролик — это обязательное условие, что бы через тысячу километров пробега не разбирать все снова. А вот шкива это решать вам, цена вопроса 150 рублей за пару. Встречались машины где немного погнутый шкив заставлял ремень сползать и постепенно его стирало, уменьшая срок службы. На этой машине ремень стерло в половину.

Регулировка и настройка инжектора в домашних условиях

Здравствуйте, уважаемые автовладельцы! Многие еще помнят те времена, когда нашими народными автомобилями были легендарные Москвичи и Жигули.

И каждый уважающий себя автолюбитель, вооружившись ключом и отверткой, считал своим долгом отрегулировать, под себя, карбюратор своего автомобиля.

Бензиновые двигатели современных автомобилей оборудуются . Данная система полностью завязана на электронный «мозг» автомобиля и отладить ее работу ключом и отверткой вряд ли получится.

Нынешние автолюбители, желающие большую часть операций, по техническому обслуживанию своего автомобиля, проводить самостоятельно, имеют в своем арсенале, наряду с ключами и отвертками, компьютеры со специальным программным обеспечением.

Самостоятельная регулировка инжектора

Настройка инжектора

Став обладателем автомобиля с инжекторной системой впрыска топлива, чаще, не совсем нового, большинство из нас в ходе эксплуатации начинает замечать в работе двигателя, определенные отклонения, которые хотелось бы исправить. То нам тяги маловато, то вроде топлива ест больше положенного, то работает не ровно. Именно в таких случаях и необходима регулировка инжектора.

Для проведения регулировки инжектора самостоятельно, вам необходим ноутбук, с установленным программным обеспечением, соответствующим марке вашего автомобиля и кабель для подключения к бортовому компьютеру. Бортовой компьютер имеет свою прошивку, «мозг» автомобиля, с помощью которой и происходит управление всеми процессами.

Подключившись к бортовому компьютеру, вы сможете наблюдать параметры автомобиля, а также присутствующие ошибки. Обладая определенным багажом знаний, вы без труда, самостоятельно удалите ошибки.

А при помощи нестандартных прошивок, добыть которые сейчас не составляет большего труда, сможете внести изменения в основную прошивку бортового компьютера автомобиля, и таким образом настроить под себя динамику своего железного друга.

Чип-тюнинг: настройка инжектора «под себя»

Настройка инжектора или чип-тюнинг – это доработка электронной системы управления двигателем с целью получения максимально возможного улучшения его эксплуатационных характеристик.

На экспериментальном автомобиле заводское программное обеспечение дорабатывается и адаптируется к местному топливу, конкретным погодным условиям, доводятся до совершенства настройки по расходу топлива.

И только потом, при помощи доработанного программного обеспечения, проводится настройка инжектора вашего автомобиля.

В итоге, ваш автомобиль получит:

• резвый старт,
• плавный ход при малых нагрузках,
• ровную тягу на повышенных передачах,
• снижение расхода топлива на 0,5-3 литра на 100 км.

Настоятельно рекомендуется, настройку инжектора доверять квалифицированным специалистам, работающим с лицензионным программным обеспечением. Установка непроверенного программного обеспечения может порадовать вас спортивными результатами вашего автомобиля, но недолго. Далее, как правило, следует дорогостоящий ремонт двигателя.

Регулировка холостого хода на инжекторе

Одним из исполняющих органов работы двигателя является регулятор холостого хода (РХХ), который представляет собой шаговый электродвигатель с конусной иглой.

РХХ регулирует подачу воздуха в двигатель, получая команды от бортового компьютера. Именно его неисправности вызывают плавающие обороты двигателя.

Регулировка холостого хода инжектора выполняется в следующем порядке:

• отключить аккумулятор;
• снять регулятор холостого хода;
• промыть и продуть сжатым воздухом посадочный канал, разобрать регулятор, проверить направляющую втулку и заменить ее, при увеличенном износе;
• визуально осмотреть иглу и при обнаружении видимых дефектов ее заменить;
• проверить тестером исправность обмотки регулятора и очистить ее контакты;
• установить регулятор на место, подсоединить разъем питания, подключить аккумулятор;
• завести двигатель и проверить его работу на разных режимах;

Инжекторная система впрыска топлива, несмотря на свою кажущуюся сложность, вполне поддаётся регулировке и настройке. При качественном и своевременном проведении мероприятий по ее техническому обслуживанию, она долгие годы будет радовать вас безупречной работой.

Как без стробоскопа выставить зажигание на ваз 2109

Регулировка зажигания ВАЗ 2109

Проблемы с зажиганием приводят к некорректной работе двигателя. Регулировка зажигания Ваз 2109 своими руками позволяет дёшево и быстро наладить настройки. Перед началом обязательно ознакомиться с инструкцией по регулировке зажигания.

Схема установки момента зажигания.

Регулировка электронного зажигания на инжекторе

Lada 2109 с инжекторным типом двигателя оборудована электронным модулем зажигания. Регулировка зажигания осуществляется путём программирования электронного блока управления. Без СТО провести такую процедуру невозможно — нужно специальное программное обеспечение.

Регулировка зажигания стробоскопом

Проверка и регулировка угла опережения зажигания производится на холостом ходу двигателя. Обороты коленчатого вала должны быть в пределах 820–900 об/мин .

1. Прогреть двигатель до 90 градусов .
2. Установить частоту вращения коленвала на уровне 820–900 об/мин. В случае выхода холостого хода за пределы — провести регулировку количества ТВС карбюратора.
3. Отсоединить шланг вакуума от штуцера.
4. Заглушить двигатель автомобиля.
5. В шланге вакуума убрать просвет.
6. Открутить три гайки крепления прерывателя-распределителя.
7. Извлечь резиновую пробку из картера КПП — там находится смотровое отверстие маховика.
8. Отсоединить провод первого цилиндра от крышки распределительного вала.
9. Подключить стробоскоп на место отсоединённого провода и к аккумулятору.
10. Завести автомобиль — стробоскоп начнёт посылать импульсы в такт маховику.
11. Вращать распределительный вал до сравнения риски с меткой на маховике.
12. Пометить метку.

Проверка метки на маховике проводится по метке шкива коленвала.

Совпадение меток означает, что регулировка системы зажигания проведена правильно.

Регулировка по меткам невозможна без прибора.

Регулировка зажигания по лампочке

Существуют способы регулировки без стробоскопа. Для проведения регулировки с помощью лампочки потребуется ключ для вращения коленчатого вала и стандартная лампочка на 12 вольт .

Установка момента зажигания путём ослабления крепления датчика момента искрообразования.

Порядок регулировки зажигания по лампочке

1. Специальным ключом провернуть коленвал до совпадения меток. При отсутствии ключа для коленвала — включить 4-ю передачу и толкать автомобиль пока не совпадут метки.
2. Подключить 12-вольтную лампочку к проводу, связывающему трамблёр и катушку зажигания.
3. Подсоединить лампочку к массе с помощью второго провода.
4. Подключить центральный провод к массе Лада 2109.
5. Ослабить бoлты на корпусе тpaмблёpa и включить зажигание — должна загореться лампочка.
6. Bpaщaть кopпyc вправо до погасания лампочки.
7. После погасания лампочки плавно поворачивать трамблер в левую сторону.
8. Остановиться в момент загорания лампочки.
9. Закрутить болты корпуса.

Схема регулировки зажигания по лампочке идеально подходит для проведения операции в домашних условиях без дополнительных затрат на прибор.

Регулировка зажигания по тахометру

Для проведения этого вида экономичной регулировки зажигания Жигули 2109 понадобится два человека. Один должен находиться в салоне «Девятки», второй — вращать трамблер.

Пошаговая регулировка по тахометру

1. Включить зажигание и следить за стрелкой тахометра.
2. Второй человек должен ослабить болты крепления трамблёра и провернуть его.
3. При повороте ключа в зажигании стрелка тахометра резко отклоняется и возвращается на ноль.
4. Трамблёр должен остаться в положении, когда стрелка тахометра отклоняется.
5. Этот метод регулировки момента зажигания требует терпения, так как с первого раза настроить очень тяжело.

Проверка зажигания

Для проверки регулировки системы зажигания ВАЗ 2109 нужно выехать на ровную дорогу.

• Разогнать автомобиль до 50 км/ч.
• Включить 4-ю передачу и выжать до упора педаль газа.

Появление тихих и коротких детонационных звуков означает правильно выставленное зажигание.

Позднее зажигание диагностируется по отсутствию звуков при разгоне.

Раннее зажигание — детонационные звуки очень громкие. В обоих случаях нужна повторная регулировка опережения зажигания.

Задай вопрос автомеханику

• Замена стартера ВАЗ 2109 своими силами
• Замена ремня ГРМ ВАЗ 2109 своими силами
• Замена и ремонт сцепления ВАЗ 2109 своими силами

как без стробоскопа выставить зажигание на ваз 2109, регулировка момент зажигание ваз 2109 своими руками инструкция самостоятельно отрегулировать правильно система жигули деветка без сто пошаговое руководство лада 2109 фото и видео:Регулировка момента зажигания ВАЗ 2109 своими руками, инструкция как самостоятельно отрегулировать правильно систему зажигания на Жигули Деветка без СТО. Пошаговое руководство по регулировке зажигания на Лада 2109 своими руками с фото и видео.

Как отрегулировать зажигание на ВАЗ 2109 – альтернативный способ

Помимо описанных выше способов регулировки при помощи стробоскопа и лампочки следует вспомнить еще об одном способе – регулировке с использованием штатного тахометра. Подчеркнем, что данный способ, как и способ с применением лампочки, не может обеспечить высокую точность регулировки. Более того, для него характерен один существенный недостаток – самостоятельно выполнить регулировку невозможно, потребуется привлечение помощника. Итак:

1. Ваш помощник располагается за рулем автомобиля. Он включает зажигание и контролирует показания штатного тахометра на панели приборов.
2. Вы ослабляете гайки крепления распределителя и немного проворачиваете его.
3. Ваш помощник поворачивает ключ зажигания. Стрелка тахометра должна быстро отклониться и вернуться на нулевое значение.
4. Вам необходимо добиться того, чтобы распределитель остался в таком положении, при котором стрелка тахометра отклоняется.

Можно заметить, что данный метод требует терпения и достаточно много времени. Как показывает практика, быстро и с первого раза произвести настройку зажигания таким методом не представляется возможным. Поэтому мы рекомендуем пользоваться им только в крайних случаях.

Регулировка зажигания

В первую очередь необходимо открутить три гайки, на которых крепится трамблер. На «девятке» предусмотрен специальный лючок со шкалой для регулировки угла зажигания.

Маховик ВАЗа нужно расположить так, чтобы поперечная метка была напротив треугольника, расположенного на шкале. Это положение маховика рассчитано на пребывание поршней первого и четвертого цилиндра в верхней мертвой точке, с углом опережения зажигания равным нулю.

Дальше понадобится стробоскоп. Его нужно подключить к цепи, согласно схеме, применяемой к модели устройства. Обычная схема подключения следующая: Красный провод от стробоскопа нужно подключить к плюсовой клемме АКБ, а черный – к знаку минус, а металлический зажим должен быть установлен на провод четвертого цилиндра.

Далее можно проверять установку. Для этого заведите двигатель и наведите устройство определения на лючок со шкалой. Метка, расположенная на маховике, обязана соответствовать правильному делению на шкале, а треугольник должен указывать на нулевое положение. Не спеша проворачивайте трамблер по часовой стрелке, пока метка на шкале не сдвинется на 2 градуса (92 бензин) или на 6 градусов (для 95-го).

После установки зажигания отсоедините стробоскоп и последовательно снимите: провода с четвертого цилиндра, аккумулятора и катушки. Силиконовую трубку подключите обратно, к карбюратору.

Иногда, например, на безлюдной проселочной дороге, не всегда есть возможность найти стробоскоп. В этом случае можно отрегулировать без стробоскопа, воспользовавшись лампочкой. Для этого необходимо:

Отсоединить провод, идущий от катушки зажигания к трамблеру. К нему нужно подсоединить провод от лампы, второй подключить к кузову автомобиля. Так же как и при работе со стробоскопом, открутить крепление трамблера. Завести мотор. Лампа должна загореться. После этого следует не торопясь вращать трамблер, пока свет от лампочки не погаснет

После этого нужно плавно осторожно проворачивать трамблер в другую сторону, до включения лампы. Как только появится свет, крепление можно затягивать

Неверно выставленное зажигание далеко не самым лучшим образом сказывается на работе двигателя, ухудшая его эксплуатационные характеристики. Многие автовладельцы, как только появляются первые проблемы с мотором, из-за недостатка опыта решают, что причиной всему является поломка карбюратора. В действительности зачастую проблема кроется в неправильно настроенном моменте зажигания и устранить её можно, если знать, как выставить зажигание на ВАЗ-2109 (карбюратор), воспользовавшись нехитрым набором инструментов.

Исходя из каких признаков можно сделать вывод о том, что на вашем автомобиле угол опережения зажигания не соответствует рекомендациям, заявленным заводом-изготовителем? В подобных случаях наиболее часто проявляются такие «симптомы»:

• затруднённый запуск двигателя;
• нестабильный холостой ход и неровная работа силового агрегата в целом;
• заметное снижение мощности мотора, а также его приёмистости;
• повышение расхода топлива;
• появление провалов в оборотах при разгоне машины;
• наличие густого чёрного дыма в выхлопных газах при пуске мотора и во время езды (свидетельствует о слишком раннем моменте и, как следствие, плохом сгорании топлива).

Каждый из этих признаков является причиной того, что двигатель начинает работать менее эффективно, и это, в свою очередь, сказывается на комфортности эксплуатации автомобиля в целом. Поэтому мы рекомендуем ознакомиться с руководством, как выставить зажигание на автомашине ВАЗ-2109 с карбюраторным мотором, чтобы применить эти знания на практике, если потребуется.

В гаражных условиях настраивать угол опережения может даже водитель, не обладающий опытом проведения автомобильного ремонта. Для этого потребуется гаечный ключ на «10» и стробоскоп либо лампочка. Естественно, при помощи стробоскопа настройка зажигания ВАЗ-2109 (карбюратор) будет более удобной и точной, но с помощью лампочки вы также сможете добиться удовлетворительного результата. Далее, мы рассмотрим, как производятся регулировочные работы с применением обоих вариантов.
