Шумоизоляция двери ваз 21099 современными материалами

Видео: Замена Пальцев Двери Ваз 2109

Основная трудность при ремонте дверных петель ВАЗа. правильно выбить шпильки (сами пальцы). Наиболее удобно просто заклепать, а затем при необходимости выправить петлю. Наиболее эстетичным способом является сверление каждого конца пальца, после чего его края сжимаются или просто сжимаются. Сверло сразу сводится к минимуму, затем постепенно увеличивается в миллиметрах. Это займет много времени, но петля не будет повреждена.

Если у пальца есть другие деформации, может потребоваться сделать сквозное отверстие через шпильки. В дальнейшем это не помешает работе новых пальцев. Для этого вам понадобится либо ударная отвертка, либо мощная дрель с качественным сверлом (идеальная углеродистая сталь).

Замена всего цикла

Если дверь висит, вероятной причиной является деформация или механическое повреждение петель. Исправлена ​​их полная замена пальцами. Вам не нужно покупать их самостоятельно, если у вас есть металлический станок. Такой ремонт будет дешевым. вам придется платить только за покупку качественных металлических пластин.

Рекомендуется разрезать петли строго по краям их клиньев. Пальцы поставил последними. Опять же, они должны быть смазаны, забиты, заглушены, как рекомендовано производителем. Замена без их изготовления (если выполняется самостоятельно) займет несколько часов прочности вместе со снятием и переустановкой двери. Осталось только настроить. И следует понимать, что в ближайшие несколько дней петля может упасть. Это сокращение. Двери могут скрипеть, не всегда нормально закрываются. При необходимости отрегулируйте.

Окончательная регулировка двери

Регулировка дверцы после замены пальцев или петель. это выравнивание нормального уровня блокировки, чтобы точно закрыть рукоятку

Если вы планируете заменить их, лучше обратить внимание на так называемые бесшумные замки. Они стоят немного дороже, но не позволяют так быстро надевать закрывающий механизм. Установив их, вы можете выбрать любой уровень

Они работают по принципу классической защелки. В момент закрытия они не создают дополнительного сопротивления, поэтому двери закрываются даже при небольшом толчке. Замок не может быть открыт на ходу

Установив их, вы можете выбрать любой уровень. Они работают по принципу классической защелки. В момент закрытия они не создают дополнительного сопротивления, поэтому двери закрываются даже при небольшом толчке. Замок не может быть открыт на ходу.

При установке петель или пальцев необходимо проверить уровень здания, правильно ли установлена ​​дверь ВАЗ.

Если это так, вы можете продолжить настройку. Это лучше всего сделать с помощью защелки. С ним все довольно просто. мы несем его чуть выше и в сторону салона. Это можно сделать за несколько миллиметров, пока усилие запирания не станет минимальным.

Перед тем, как заменить пальцы или петли, необходимо точно определить, что вызывает укос двери. Это может быть легко настроить, или может потребоваться полная замена оборудования.

Снятие: 1) В начале отсоедините ограничитель двери, от кузова автомобиля, для этого:

Вариант первый:

1. Сперва отверните два болта, которые крепят ограничитель двери, к кузову.

2. И после чего отсоедините ограничитель.

Вариант второй:

1. При помощи стержня диаметром около 5 мм, и молотка, выбейте ось ограничителя двери.

2. И после чего извлеките ось, из ограничителя.

Продолжение! 1) Далее попросите другого человека, попридержать дверь, и затем при помощи удлинителя с накидной головкой, отверните оба болта, которые крепят дверь за петли, к кузову автомобиля.

2) И в завершение операции, снимите дверь, с автомобиля.

Установка: 1) Сперва установите дверь на свое место.

2) А затем натуго затяните все болты, которые крепят за петли дверь, к кузову автомобиля.

3) И после чего заверните в обратном порядке снятию, либо оба болта крепления ограничитель, к двери.

4) Либо установите ось, на свое место.

Важно! Перед началом снятия двери, проверьте не подключено ли к ней какое либо электрооборудование, если оно подключено, то в таком случае перед началом снятия двери, отсоедините все провода!

Что понадобится для выполнения работ

Чтобы провести работы по смене ручек, необходимо запастись стандартным набором инструментов. Процедура смены не представляет особых сложностей, но при этом понадобится много времени. Ведь для того, чтобы осуществить работы по замене, понадобиться снять обшивку двери, а после этого уже приступать к процессу демонтажа.

Кроме стандартного набора инструментов, потребуется также приобрести новые механизмы и личинки для проведения замены запорного устройства передней двери. Рассмотрим подробнее, что же представляет собой процедура их снятия и установки на “семерке”.

Меняем внешнюю ручку на ВАЗ 2107

Снятие внешней ручки двери на “семерке” осуществляется путем выполнения таковых манипуляций:

• Для начала требуется демонтировать дверную обивку с той двери, на которой необходимо осуществить смену механизма.
• После того, как доступ к внутренностям двери будет получен, потребуется отсоединить все имеющиеся внутри тяги и приводы механизма.

• Теперь потребуется отвинтить две гайки ключем на 10, которыми крепится устройство с внутренней стороны.

• После того, как гайки будут выкручены, можно демонтировать устройство. Аналогичным образом осуществляется снятие, как передних, так и задних механизмов для открытия дверей на ВАЗ 2107.
• После того, как с внешней стороны ручки дверей будут сняты, можно выполнить установку новых. Установка осуществляется в порядке обратном снятию, поэтому проблем не возникнет.

При установке новых изделий рекомендуем также поменять резиновый уплотнитель, который должен поставляться вместе с новыми устройствами. Этот уплотнитель препятствует прониканию воды внутрь двери.

Особенности замены внутренней ручки на семерке

Теперь уделим внимание вопросу о замене внутрисалонной ручки на ВАЗ 2107. Меняем внутреннюю ручку двери на “семерке” в случаях, когда она заклинивает и не срабатывает на открытие, но чуще она просто ломается

Процесс снятия выглядит таким образом:

Процесс снятия выглядит таким образом:

Железная (вечная) дверная ручка

• Изначально осуществляется демонтаж обивки.
• Чтобы снять изделие, расположенное внутри, требуется воспользоваться крестовой отверткой, которой осуществляется вывинчивание двух крепежных винтов.
• После вывинчивания болтов, изделие следует отвести внутрь.
• К изделию крепится тяга, которую снять можно только после того, как ручка будет выведена из внутренней части двери.
• После снятия тяги необходимо аналогичным образом надеть ее на новое устройство. Для этого имеется специальная фиксирующая резиновая вставочка.

• Новое изделие с закрепленной тягой просовывается изнутри, после чего фиксируется теми же двумя винтами.

• В завершении следует установить на место обшивку и наслаждаться проделанной работой.

Замена личинки

В передней двери располагается еще один немаловажный элемент, который именуется как личинка замка. Это устройство, посредством которого удается запереть дверь снаружи с помощью ключа, что предотвращает ее открытие сторонними лицами. Личинка требует замены только тогда, когда выходит из строя или заедает при открытии, и замкнуть автомобиль при этом не представляется возможным.

На моделях автомобилей ВАЗ 2106 и ВАЗ 2109 личинки встроены в сами ручки, в то время, как на “семерке” данное изделие расположено ниже механизма открытия двери, поэтому его замена выполняется отдельно.

Для демонтажа и смены личинки потребуется выполнить следующие манипуляции:

1. Снимается обивка и прочие элементы изнутри двери автомобиля.
2. От личинки необходимо отсоединить тягу, посредством которой осуществляется блокирование замка при повороте ключа.
3. При помощи плоскогубцев требуется снять стопорную скобу.
4. Извлекается сам механизм, совместно с кольцом уплотнения.

Установка нового устройства осуществляется в порядке обратном снятию. Все ручки ВАЗ-2107 меняются аналогичным образом, а после процесса смены обязательно требуется проверить их работоспособность.

Исправность рассматриваемых устройств на автомобиле ВАЗ 2107 очень важна. При неисправных изделиях достаточно проблематично попасть в салон автомобиля или выбраться из него (при заклинивании механизма изнутри). Многие владельцы знают, насколько не надежны в отечественных авто рассматриваемые механизмы. При первых признаках неисправности, требуется немедленно провести диагностику, и при необходимости смазать или заменить деталь. Зачастую ремонтировать(как внутреннее, так и внешнее) устройство не представляется возможным, поэтому лучше сразу покупать новые. Как вариант, можно установить евроручки.

Ваз 2109 как разобрать заднюю дверь

Снятие и установка передней двери

Если в двери установлено электрооборудование, перед снятием отсоедините провода

Рекомендуем снимать и устанавливать переднюю дверь вдвоем. При замене двери надо снять со старой двери всю арматуру и переставить ее на новую дверь.

Откройте дверь и отверните два болта крепления кронштейна ограничителя к передней стойке.

Отверните болты крепления верхней и нижней петель двери к передней стойке кузова и снимите дверь.

Дверь устанавливается в порядке, обратном снятию.

Перед окончательной затяжкой болтов крепления петель к передней стойке кузова закройте дверь и откорректируйте ее положение так, чтобы зазоры в проемах по всему периметру были одинаковы.

Затем аккуратно откройте дверь и окончательно затяните болты крепления петель.

Замена обивки двери

Вставьте тонкую отвертку между розеткой и облицовкой ручки стеклоподъемника.

Отжав розетку отверткой, сдвиньте облицовку так, чтобы выступ на ней вышел из зацепления с розеткой

Выступ на облицовке ручки стеклоподъемника.

Снимите облицовку ручки стеклоподъемника.

Снимите ручку стеклоподъемника

Снимите розетку ручки стеклоподъемника.

С помощью тонкой отвертки выньте две заглушки из ручки подлокотника.

Отверните два винта крепления и снимите ручку подлокотника

Под верхним концом ручки устанавливается подкладка

Отверните два винта крепления кармана двери.

Отверните кнопку блокировки замка двери.

Отожмите тонкой отверткой и выведите из зацепления защелку розетки внутренней ручки замка двери.

Оттянув на себя ручку, снимите розетку.

С помощью отвертки отожмите обивку так, чтобы пистоны крепления вышли из отверстий в двери.

Места расположения пистонов в обивке двери.

Чтобы вывести из отверстий верхние пистоны крепления обивки, отогните край уплотнителя

Снимите обивку двери

Установка обивки производится в порядке, обратном снятию.

Замена стекла и стеклоподъемника

Перед началом: опустите стекло до упора вниз, снимите обивку двери и наружное зеркало заднего вида.

Чтобы снять стекло, надо вынуть стеклоподъемник.

1 – гайки крепления направляющей стеклоподъемника

2 – гайки крепления механизма стеклоподъемника

Снимите внутренние и наружные нижние уплотнители стекла.

Затем с помощью отвертки снимите держатели защитной пленки и выньте пленку из двери

Снимите верхний уплотнитель стекла

Установите ручку стеклоподъемника и поднимите стекло так, чтобы стали доступны болты крепления обоймы стекла к ползуну стеклоподъемника.

Отверните оба болта крепления, придерживая при этом стекло.

Аккуратно опустите стекло вниз.

Отверните три гайки крепления механизма стеклоподъемника.

Отверните две гайки среднего крепления направляющей стеклоподъемника.

Отверните гайку нижнего крепления направляющей

Отверните гайку верхнего крепления направляющей, придерживая стеклоподъемник

Выньте стеклоподъемник из двери.

Поверните стекло и выньте его вверх.

Стекло вынимается в таком положении.

Проверьте плотность посадки стекла в обойме.

Если обойма неплотно сидит на стекле, замените стекло вместе с обоймой.

Поднимите стекло до упора вверх и снимите обивку двери.

При замене стеклоподъемника обратите внимание на номер детали: на кронштейне должна быть выбита маркировка “ 2109 ” (стеклоподъемник отличается от модели “ 2108 ” ). Последние две цифры номера детали (перед тире) обозначают: 10 – правый, 11 – левый

Последние две цифры номера детали (перед тире) обозначают: 10 – правый, 11 – левый.

Достоинства и недостатки

Несмотря на это некоторое недостатки всё же имеются:

• амортизаторы, участвующие в процессе поднятия дверей, будут требовать постоянной замены. Это обусловлено суровым климатом, характерным для России. А чтобы осуществить замену, придётся разобрать всю переднюю часть машины, так как иначе добраться до этого элемента не получится;
• установка петель для ламбо-дверей сопровождается подпиливанием кромки крыльев. Избежать этого не удастся, так как возникнет абсолютно неприемлемая ситуация: петли упрутся в крылья. Удаление кромки, в свою очередь, послужит причиной ухудшения шумоизоляции. Кроме того, при езде на больших скоростях в салон будет задувать ветер, и если в летний период это можно расценивать как плюс, то зимой это недопустимо;
• необходимость в частой регулировке дверей. Она является вынужденной мерой, поскольку в противном случае ламбо-двери будут провисать, задевая и сбивая лакокрасочное покрытие порога и дверного проёма. Стоит быть готовым к тому, что идеально такие двери вряд ли встанут на свое место, о чем будут свидетельствовать зазоры;
• длительное привыкание к открытию/закрытию дверей;
• существенные материальные затраты на тюнинг;
• ограничения по высоте парковочного места, поскольку дверь будет отрываться вверх;
• при возникновении чрезвычайных ситуаций (например, в результате ДТП машина перевернулась на крышу) может быть затруднён выход из салона.

ПОДРОБНОСТИ: Чистка кондиционера Toyota Allion Фото инструкция чистки кондиционера автомобиля своими руками

Наряду с недостатками существуют и преимущества:

• эффектный внешний вид, который не сможет оставить равнодушным ни одного автомобилиста или обычного прохожего;
• простота парковки тюгнингованного автомобиля. На усовершенствованном ВАЗ 2109 без труда можно найти место даже в тесноте, так как отпадает необходимость учитывать запас для открытия дверей перед тем, как припарковаться;
• отличная обзорность;
• возможность преобразования ламбо-дверей в обычные, она обеспечивается расположением специального шарнира на ламбо (он находиться там же, где и у классической конструкции двери).

Устройство, принцип работы

Чаще всего ломается на ВАЗ 2109 замок передней двери. Принцип работы заключен в механизме, который находится не только внутри конструкции, но и снаружи. Устройство представляет собой цилиндр, внутри которого зубцы во время движения попадают в пазы. Когда они смыкаются – происходит закрытие, когда размыкаются – открытие. На ВАЗах стоят стандартные изделия с личинкой. Если периодически проводить смазочные работы, то они прослужит долго. Чтобы заменить или отремонтировать прибор, необходимо снимать обшивку салона, разбирать стальной блок, вынимать сердцевину.

Устройство личинки не хитрое, но надежное. Зубцы расположены с двух сторон. Они начинают движение с помощью ключа, на котором стоят насечки. Производители хорошо смазывают внутренние элементы во время сборки устройства, поэтому долгое время механизм работает исправно. Внутри личинки находится фиксатор, который контролирует работу штифтов и тяга, соединяющая цепочку элементов. В случае облома зубца, повреждения корпуса или блокировки паза, механизм перестанет исполнять свои функции.

Задняя дверь Ваз 2109

Для того чтобы снять заднюю дверь на Ваз 2109 выполните следующие действия:

Откройте дверь и отверните два болта крепления кронштейна ограничителя к средней стойке

Отверните два болта крепления верхней и нижней петель двери к средней стойке кузова и снимите дверь. Установка задней двери Ваз 2109 выполняется в порядке, обратном снятию. Перед окончательной затяжкой болтов крепления петель к средней стойке кузова закройте дверь и выставьте ее так, чтобы зазоры в проемах по всему периметру были одинаковы. Затем аккуратно откройте дверь и окончательно затяните болты крепления.

Замена стеклоподъемника и стекла на Ваз 2109

Для того чтобы установить стекло задней двери на Ваз 2109 или заменить стеклоподъемник выполните следующие действия:

Опустите стекло до упора вниз и снимите обивку задней двери аналогично снятию обивки передней двери. На фото показано расположение пистонов крепления обивки задней двери

Снимите внутренний нижний уплотнитель стекла

Снимите три держателя два сверху и один снизу, подцепив их отверткой. Выньте заднюю защитную пленку из двери

Отверните два болта крепления обоймы стекла к ползуну стеклоподъемника, придерживая стекло. Аккуратно опустите стекло вниз

Отверните две нижних и одну верхнюю гайки крепления направляющей стеклоподъемника

Отверните три гайки крепления механизма стеклоподъемника

Выньте стеклоподъемник из двери

Снимите наружный нижний уплотнитель стекла

Выньте верхний уплотнитель задней двери Ваз 2109

Поверните стекло назад и выньте его из двери

Проверьте плотность посадки стекла в обойме. Если обойма сидит неплотно, замените стекло вместе с обоймой. Установка стекла задней двери Ваз 2109 со стеклоподъемником выполняется в порядке, обратном снятию.

Замена замка задней двери Ваз 2109

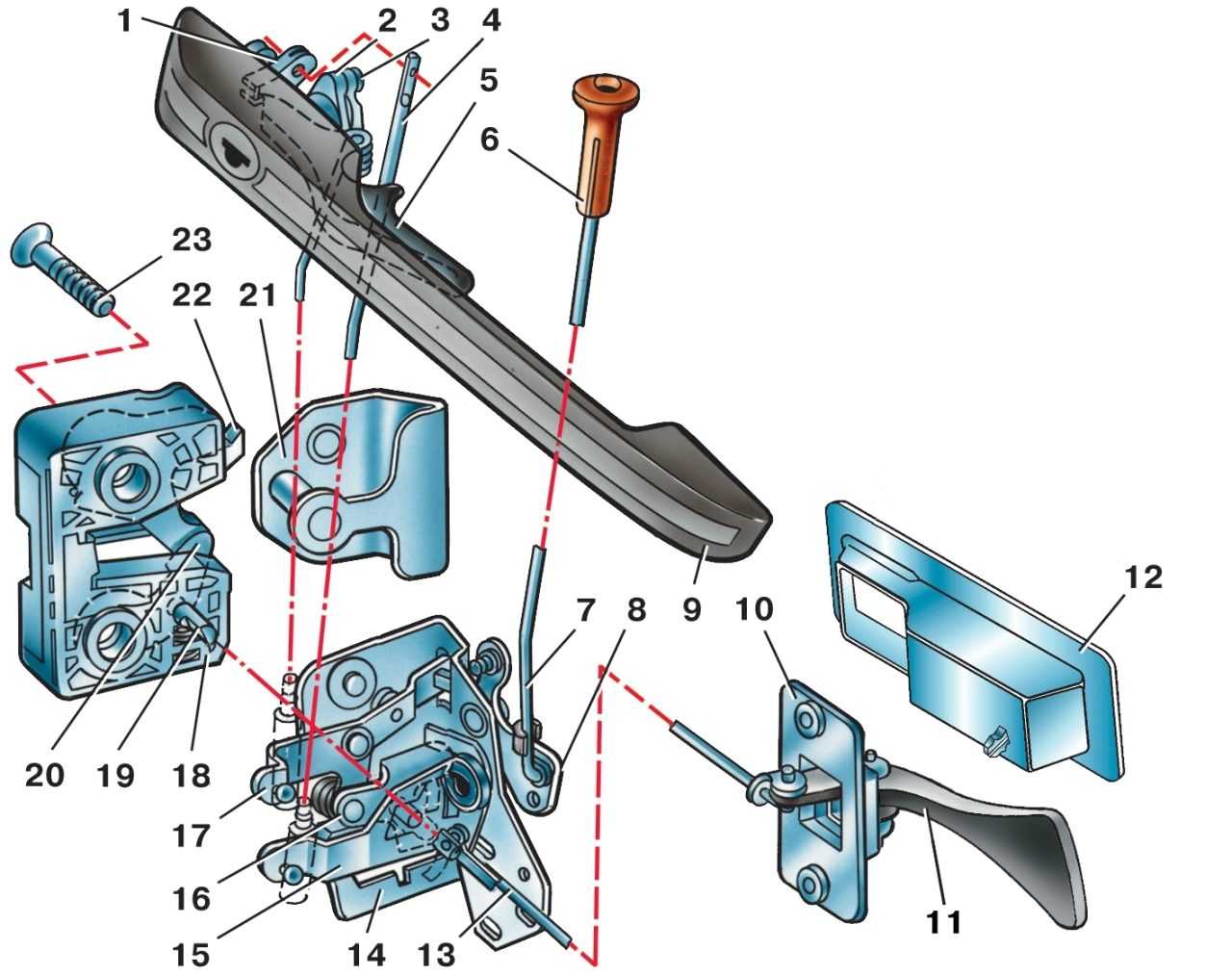

Схема механизма замка и ручки двери Ваз 2109: 1 – тяга наружной ручки, 2 – наружная ручка, 3 – промежуточный рычаг тяги блокировки, 4 – тяга блокировки, 5 – внутренний замок, 6 – тяга внутренней ручки, 7 – внутренняя ручка.

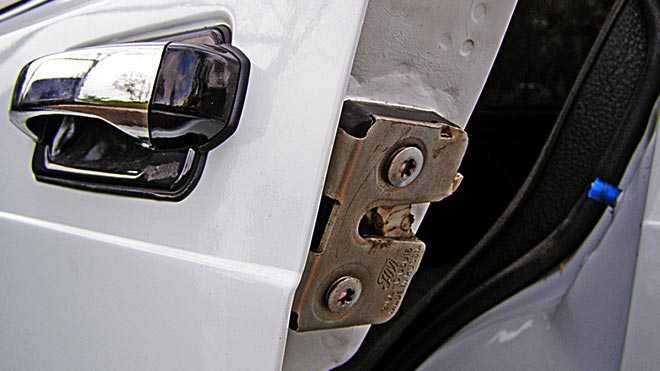

Отверните два винта крепления наружного замка двери и снимите его. На резьбу винтов нанесен герметик, поэтому при отворачивании рекомендуем воспользоваться ударной отверткой

Отверните два винта крепления внутренней ручки Ваз 2109

Отверните гайку крепления промежуточного рычага тяги блокировки замка

Протолкните внутрь двери тягу блокировки замка

Отсоедините тягу наружной ручки от внутреннего замка

Протолкните внутреннюю ручку внутрь и выньте замок из двери

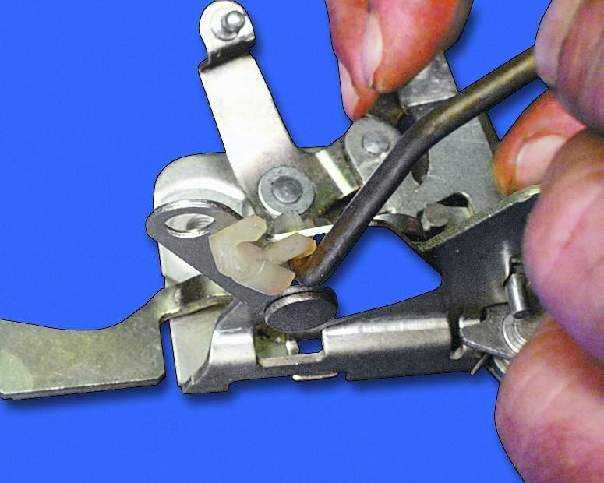

Cнимите стопорные скобы, чтобы отсоединить тяги от рычагов замка

Отверните две гайки и снимите наружную ручку задней двери Ваз 2109. Установка замока двери Ваз 2109 с приводами выполняется в порядке, обратном снятию, смазав предварительно все трущиеся детали консистентной смазкой. Проверьте легкость открывания и надежность закрывания замка двери. При необходимости отрегулируйте замок.

Причины неисправностей

Существует несколько видов неисправностей, мешающих открыванию дверец автомобиля ВАЗ-2109 снаружи или с обеих сторон:

1. Отломалась наружная клавиша, изготовленная из силумина. Это случается при попытке открыть дверцу при сильном морозе, прикладывая большое усилие. Поломка не считается большой проблемой, потому что створку можно открыть ручкой с внутренней стороны.
2. Сломался силуминовый толкатель, срабатывающий от клавиши открывания. Причины те же: низкая температура на улице и сильное нажатие. В данной ситуации дверцу можно тоже разблокировать из салона авто.
3. Отпала тяга, что связывает рукоятки с механизмом запирания. Дверь не отпирается ни с какой стороны.
4. Износ деталей запорного устройства.
5. Открутились винты крепления замка, и он свободно болтается внутри дверной карты. С помощью ручек отворить дверцу невозможно.

Последняя неисправность иногда возникает по вине самого автолюбителя, принявшего решение поменять либо отремонтировать дверной замок. Поставив его на место и не до конца закрутив винты, владелец ВАЗ-2109 случайно захлопывает дверку, после чего открыть ее ручкой не удастся.

Замена замка задней двери

Процесс начинается с раскрутки обшивки дверной карты. Далее по инструкции:

1. Демонтаж заглушек, внутренней ручки: отстегиваются защелки, производится открутка винтов.
2. Открывается декоративная панель, но не до конца. После того как произведется отключение электропроводки, облицовочный фрагмент можно вынимать полностью.
3. Открепляется тяга от замыкающего устройства.
4. Извлекается скоба, фиксатор, левый внутренний винт.
5. Проводится съем стопорной шайбы, отключение лифтбека.

Когда цилиндр будет раскручен, станет ясно: требуется смазка, замена деталей, сердцевины или полностью замка. После извлечения водитель может поставить новую деталь. Чтобы сменить замок полностью, откручиваются удерживающие болты. Установка другого механизма проводится в аналогичном порядке.

Как установить бесшумный замок

Бесшумные механизмы устанавливаются на транспорт зарубежного производства, но никто не запрещает поставить это устройства на отечественный автомобиль. Эти замки считаются более надежными и качественными. Съем и установка проводится с наружной стороны. Инструкция по монтажу:

1. Откручиваются винты. Извлекается ручка.
2. Отключается фиксатор.
3. Меняется старое изделие на новое.
4. Закручиваются болты. Сделать это нужно с усилием.
5. Проводится регулировка. Выполняется проверка работоспособности.

Если ключ поворачивается туго, то можно ослабить болты, удерживающие фиксатор. Чтобы продлить срок эксплуатации, дополнительно рядом с винтами вставляется специальная прокладка.

голоса

Рейтинг статьи

Причины поломок замка ВАЗ 2109

На надежность фиксации дверей, отсутствие их провисания оказывают роль несколько причин:

• Большой износ петель и осей. Дверь ваз плохо стала закрываться, а открываться с приложением значительных усилий.
• На появившийся металлический скрип, при перемещении транспорта по неровной дороге, указывает ослабление крепления двери.
• Нарушение сопряжения элементов фиксации дверей сопровождается перекосом петель, образованием в корпусе двери трещин. Это приводит к возникновению неравномерных зазоров, что способствует появлению воды в салоне после дождя.
• Дверь провисла после удара при ДТП.
• Неправильно произведен монтаж или регулировка дверей.

Как убрать провисание дверей

Совет: Перед началом проведения работ необходимо установить причину провисания.

В этом может помочь проведение небольшого теста:

• За нижнюю часть двери нужно взяться обеими руками. Затем их нужно легко расшатать и определить наличие зазора в вертикальной плоскости. В дверной петле ВАЗ 2109 люфт не допускается.
• Обхватывается дверь руками сверху и снизу и выворачивается по горизонтальной оси, перемещение двери не допускается, зазора не должно быть.
• Визуально осматривается место фиксации на авто ВАЗ 2109 к кузову петли дверей и сравниваются петли исправной и провисшей дверей, определяются имеющиеся в них отличия и производится заключение.

После исследования и выяснения причин провисания можно будет начинать ремонт. При этом необходимо:

• Если провисание двери возникло из-за увеличенного износа оси петли, то этот элемент лучше заменить.
• Замена всей петли для двери ВАЗ 2109 в сборе требуется, если имеются следы выработки или износа во всем механизме, тогда цена ремонта будет значительно меньше, чем при установке сразу нескольких новых сильно изношенных деталей.

• Дверца закрывается и определяется визуально ее наилучшее положение по вертикальной оси.
• Если линия двери идет параллельно кузову, а сама дверь может быть смещена относительно ее вниз или вверх, нужно незначительно ослабить крепление петель как верхней, так и нижней, дверь при этом поднять или опустить. Положение двери фиксируется винтом.
• Если у оснащенной замком двери, торец угла находится немного ниже уровня, который необходим, а петли находятся в хорошем состоянии, нужно открутить фиксацию нижней петли и сделать выравнивание положения дверки. В этом случае под саму петлю нужно подложить тонкие металлические пластинки или шайбы, как видно на фото.

При сильно задранном верхе края двери, где расположен замок нужно открутить фиксацию верхней петли, а пластинки или шайбы для регулировки подкладываются под них.

1. Таких причин может быть несколько. Вот «рейтинг» самых распространенных причин замены замка.
2. «Сваливание» фиксатора, присоединяющего замок двери к тяге, которая соединяет его с центральным замком.
3. Потеря ключа.
4. Поломка самого замочного механизма — личинки в автомобиле. На ваз 21093 замок передней двери сконструирован таким образом, что ремонтировать их практически невозможно. То есть при возникновении поломки личинки замка ее лучше сразу менять на новую. Тем самым сэкономите время и свои нервы. Тем более его цена достаточно-таки приемлемая.
5. Преломление провода.

Основные виды поломок замков ВАЗ 2109

Причинами, когда требуется ремонт или замена замка на автомобиле ВАЗ 2109 могут быт:

• Преломление провода. Это наиболее банальная причина поломки. При диагностировании именно этой неисправности, чтобы выполнить ремонт замка, нужно найти место порыва и восстановить проводку.
• Но чаще всего причиной того, что на ВАЗ 2109 замок двери заклинило, происходит из-за того, что «сваливается» фиксатор, который присоединяет к тяге дверного замка тягу центрального замка .
• Может выйти из строя сам исполнительный механизм. В этом случае нужна просто его замена.

После сборки двери, проведения тестирования качества произведенного ремонта замок будет полноценно функционировать.
