Ремонт двигателя ЗМЗ 406

Ремонт двигателя Газель 3302 (Волга) рекомендуется проводить в автосервисе, но большинство автолюбителей делают этот процесс самостоятельно. Простота конструкции позволяет провести все работы, связанные с восстановлением движка 406 своими руками.

Особых неисправностей или проблем вследствие эксплуатации двигателя замечено не было. На некоторых моделях транспортных средств было замечено, что быстро выходили со строя форсунки. Эта проблема устраняется легко — заменой всех впрыскиваемых элементов. Цепь газораспределительного механизма может прослужить около 200 тыс. км, но бывает такое, что не выхаживает и 100 тыс. км, кому как повезёт.

Ещё одной проблемой становятся родные заводские свечи ЗМЗ 406. Выход из ситуации простой — заменить свечи на произведённые компанией Бриск.

Капитальный ремонт мотора 406

Капиталка движка проходит в несколько этапов. Силовой агрегат подвергается разборке и диагностике неисправностей. Дальше, происходит процесс закупки запасных частей. Рассмотрим, основные позиции капитального ремонта мотора.

Диагностические операции

На данном этапе проводятся работы по определению твёрдости и толщины шеек коленвала, а также его ремонтопригодности. Так, если деталь можно отремонтировать, то определяется размер шеек и изделие отдаётся на последующую обработку. То же самое ждёт и блок цилиндров. Гильзы промеряются, и определяется ремонтный размер поршней.

Опрессовка ГБЦ ЗМЗ 406 — это процесс определения наличия трещин в корпусе. На головке закрываются все отверстия, кроме впускного для охлаждающей жидкости, в которое подаётся горячая вода или керосин. Далее, специалист смотрит, есть ли протеки и трещины. Если нет, то ГБЦ отправляется на ремонт, а если есть — то все дефекты необходимо заварить.

Поскольку деталь сделана с алюминия, то применяется аргонная сварка. В гаражных условия, для заделывания отверстий в корпусе силового агрегата, автомобилисты пользуются холодной сваркой.

Расточка

Блок цилиндров и коленчатый вал подвергаются расточке. Если цилиндры уже вышли с ремонтного размера, то устанавливаются гильзы стандартного диаметра 92 мм. Для блока цилиндров характерным становиться хонинговка — это один из процессов расточки цилиндров блока при помощи специального станка. Коленчатый вал растачивается на специальном агрегате, при помощи высоких оборотов и камня, который полирует шейки.

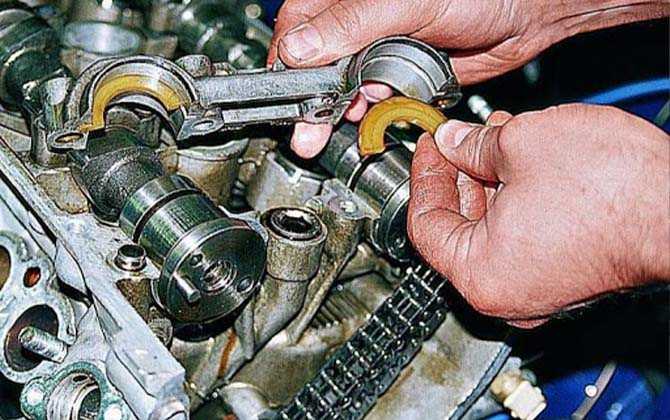

Работы по ГБЦ ЗМЗ 406

Головка блока цилиндров также поддаётся переборке. Так, зачастую меняются клапана, седла, сальники и манжеты. Неоднократно специалистам приходится заменять направляющие втулки клапанов.

На сегодняшний день, достаточно часто встречается замена распределительного вала. Это связано с тем, что качество деталей не высокое и шейки распредвалов быстро изнашиваются

Поэтому при проведении ремонта ГБЦ на эту деталь стоит обратить особое внимание. При необходимости рабочая поверхность головки блока шлифуется

Сборка двигателя ЗМЗ 406

Сборочные операции проводятся на специальном стенде. Все детали устанавливаются в той же последовательности, что и разбирались. Так, замене, зачастую, поддаются масляный и водяной насос, устанавливается новый комплект прокладок.

Таким образом, восстанавливается ресурс мотора на 80%. Если считать это в километровом эквиваленте, то силовой агрегат сможет прослужить 180-200 тыс. км пробега, при нормальном техническом обслуживании.

Закончили осмотр, приступаем к силовым упражнениям

Для начала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло из двигателя. Снимаем верхний патрубок радиатора.

Отсоединяем все мешающие патрубки.

Убираем в сторону жгут проводов. Запоминаем или зарисовываем расположение разъемов на катушках зажигания.

Головкой на 12 отворачиваем восемь болтов по кругу держащих клапанную крышку и снимаем последнею.

Пока натянут сервисный ремень, ослабляем три болта на 10 шкива помпы.

Ослабляем болт на 13, натяжного ролика и откручивая болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.

Снимаем сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

Отворачиваем четыре винта верхней крышки ГРМ и снимаем последнею.

Снимаем генератор вмести с треугольной пластиной.

Откручиваем болт на 10 датчика положения коленвала.

Убираем датчик в сторону, что бы не мешал.

Головкой на 36 за болт шкива проворачиваем коленчатый вал по часовой стрелки до момента, когда метки на распределительных валах будут указывать на верхнею мертвую точку.

Метка на распредвале впускных клапанов должна оказаться на уровне верхней кромки головки блока цилиндров.

Аналогично для распредвала выпускных клапанов.

Откручиваем болт шкива коленчатого вала, предварительно застопорив коленвал. Для этого, помощник в салоне включает пятую передачу и изо всех сил жмет на тормоз, а мы в это время легким движением руки с использованием метровой трубы и головки на 36 отворачиваем болт. Снимаем шкив коленвала, придется помучится, поскольку сидит на валу он плотно.

Ослабляем хомуты патрубков помпы.

Шестигранником на 6 откручиваем четыре винта с передней стороны помпы и ключом на 12 один с задней стороны и снимаем насос охлаждающей жидкости.

Откручиваем два болта крышки верхнего гидронатяжителя. Поскольку натяжитель в разряженном состояние он будет давить на крышку, придерживаем ее что бы не выскочила.

Снимаем крышку и сам гидронатяжитель.

Показания к капитальному ремонту

Собственно показаний к капитальному ремонту 2 – это повышенный расход бензина и/или масла. В принципе всё. Любая неисправность двигателя (и не только, а также ходовой, например) так или иначе приведёт к тому, что возрастёт расход ГСМ. При этом в динамике авто не потеряет (ну если только не всё крайне запущено, вроде прогоревшего поршняклапана). Для любого авто производитель указывает нормальный расход как бензина так и масла. В случае Волги с ЗМЗ 402 расход бензина в городе должен быть 13,8 литра на 100 км, а масла должно расходоваться не более 250 грамм на 100 км.

В моём случае, расход был 25-30 литров, масла же приходилось доливать по литру в месяц, при пробеге менее 400 км. Расход бензина замерялся по одометру. Как показало дальнейшее развитие событий, в повышенный расход помимо износа непосредственно двигателя, свой вклад вносили также буксующее сцепление и подклинивающая тормозная колодка, а также заглушенная система ЭПХХ.

Капиталка была сделана год назад, по завершении обкатки получилось, что зимой при нормальной езде (без буксовок) укладывался в 20 литров, летом расход был 14-16 литров при езде средней степени агрессивности. Во время обкатки активно решалась проблема течей масла и к моменту завершения обкатки двигатель был переведён на синтетику, на которой и ездит до сих пор.

Тюнинг ЗМЗ 406

Некоторые автомобилисты дорабатывают ЗМЗ 406, то есть проводят тюнинг. Существует два способа провести апгрейд. Первый — механическая доработка, второй — программная. Во втором случае, проводится перепрошивка электронного блока управления двигателем на понижение расхода или увеличения мощностных характеристик. В первом случае, потребуется механическое воздействие, чтобы добавить мощности.

Формирование

Автолюбителю придётся заменить распределительные валы, установить Т-образные клапаны, расточить камеру сгорания, смонтировать облегчённые поршни, шатуны и коленчатый вал. Также, потребуется полная адаптация головки блока цилиндров. Выход мощности составит около 200 лошадок, а вес мотора уменьшиться на 16 кг.

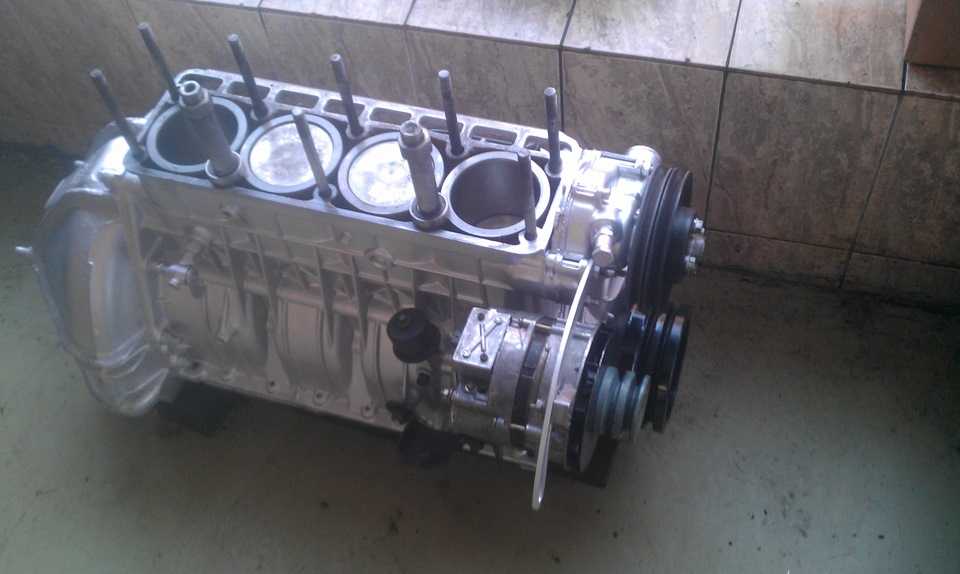

ГАЗ 31 ЗМЗ непростые 3 литра › Бортжурнал › Сборка 402GT =)

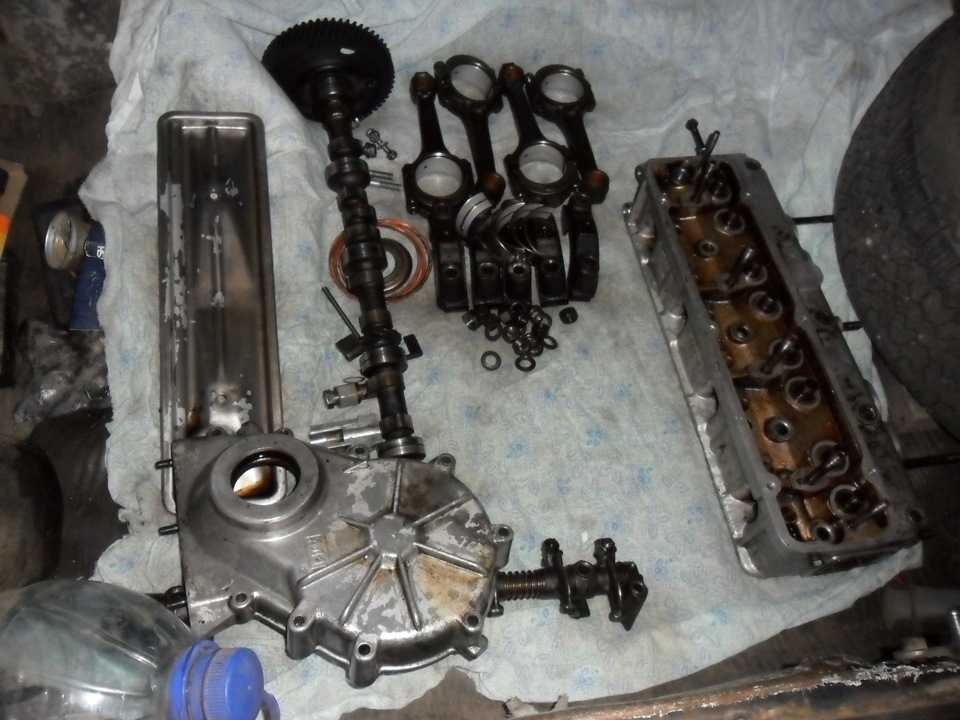

Про саму сборку много писать не буду, напишу только о некоторых важных тонкостях при сборке мотора. Некоторые из них играют не последнюю роль для правильной работы мотора.

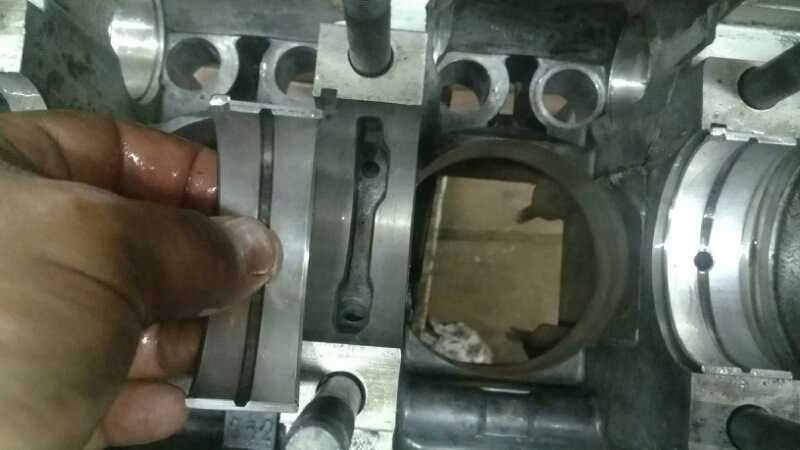

Для начала расскажу про коленвал. Перед окончательной установкой нужно поставить вал на место без смазки на сухую, без набивки.

Набивка Использовать только качественную («мерседесовскую») и ставить по вращению коленвала на сгон масла по плетению.

Далее про гильзы. Гильзы должны быть выше блока (выступать) на 0,01-0,1мм. Лучше на 0,05мм =) (Замеряется при снятии ГБЦ. И соответственно делается вывод — оставить как есть, просадить или поднять). При установке новых гильз не определить (Выступ будет большой, так как прокладки под гильзами не сжаты) но все же можно прикинуть по старым гильзам как они сидели и т.д. При малом выступе гильзы плохо зажимает в блок и они «болтаются» на высоких оборотах, так же высок риск прогорания прокладки ГБЦ. Слишком большой выступ не даст головке хорошо сесть на блок и по стыку может выходить охлаждающая жидкость. Но самое главное чтоб гильзы выступали все на одном уровне! Под мои гильзы нет не медных не резиновых колец как под стандартные гильзы 402 и 417 соответственно. Я так же пользуюсь пивными банками и очень даже успешно. Главное все хорошо промазать качественным высокотемпературным герметиком.

Как выставить метки ГРМ Газель 405

На моторах ЗМЗ 405 сборку ГРМ проводят в обратном порядке разборки. Если вы сталкивались уже с разборкой двигателя и заменой цепи, то уже знаете, как собирать в обратном порядке ГРМ.

А теперь поговорим о том, как правильно выставлять метки ГРМ. Так как многие автовладельцы делают это на авось, что приводит к плачевным результатам.

Где расположена цепь

Цепь ГРМ располагается на ЗМЗ 405 ближе к переду двигателя. А вот некоторые компании, типа Фольцвагена, устанавливают ее позади. В нашем случае пробраться к ней будет проще.

Признаки поломки газораспределительного механизма

После разборки газораспределительного механизма, вы сможете увидеть признаки поломки его или признаки нестабильной работы мотор. Такими признаками могут быть съеденные концы звездочек коленвала. Их лучше сразу заменить на новые.

Сама цепь может быть вся в трещинах. Либо она провисает, если натяжители ГРМ неисправны. Из-за провисшей цепи, автовладелец слышал постукивания и шумы на холостых оборотах двигателя.

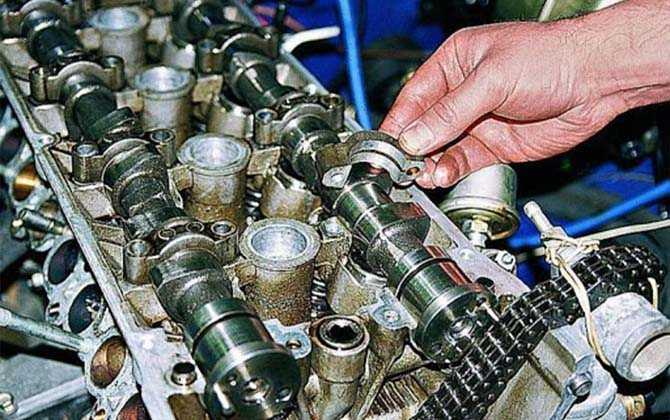

Газель установка распредвалов по меткам

Теперь поговорим о том, как правильно выставить метки по распредвалам. Необходимо использовать транспортир во время работы по выставлению меток ГРМ.

Вращать распредвал выпускных клапанов до тех пор, пока метка ГРМ не установиться на отметке в 19 градусов на транспортире.
Ремень надевают на звездочку. А дополнительное отверстие устанавливают перед штифтом распредвала.
Чтобы звездочка установилась ее проворачивают ключом.
Затем против часовой стрелки натягивают ведущую ветвь цепи.
Теперь распредвал впускных клапанов вращают до тех пор, пока метки не сойдутся на отметке транспортира в 20 градусов.
По принципу распределительного вала выпускных клапанов устанавливают звездочку и метки ГРМ.
Затем закручивают крепления звездочек. Не забывают установить эксцентрик привода топливного насоса.

Затем собирают гидронатяжитель и переходят к проверке правильного распределения фаз ГРМ.

Идеальная фаза

Идеальная фаза работы ГРМ двигателя будет соблюдена только в том случае, если при проверке стрелка шаблона на впускном кулачке показывает 20 градусов, а на выпускном 19 градусов на транспортире.

Метки ГРМ и затяжка

Метки ГРМ должны быть выставлены строго по указанной в мануале схеме. А затяжка всех болтов производится с помощью динамометрического ключа. Сила надавливания не должна превышать или быть меньше той, которая указывается в книжке по эксплуатации двигателя.

Причина появления дыма в выхлопной трубе

В камере сгорания образуется топливная смесь, которая сжимается поршнем, и поджигается искрой от свечи зажигания. Смесь подается через впускные клапана, а отработанная выводиться через выпускные клапана. Поршни имеют специальные маслозаборные кольца, они нужны для того, чтобы собирать излишки масла на стенах цилиндров, чтобы они не попадали в камеру сгорания.

Клапаны движка также имеют специальные сальники (колпачки), которые служат для того, чтобы масло, находящееся в головке цилиндров не попадало в камеру сгорания. Кроме этого, большую роль также играют свечи, и если у них слабая искра, или зазоры между электродами неправильно выставлены, то топливная смесь в моторе будет сгорать не полностью.

Исходя из этого, можно выделить такие причины, дымления двигателя.

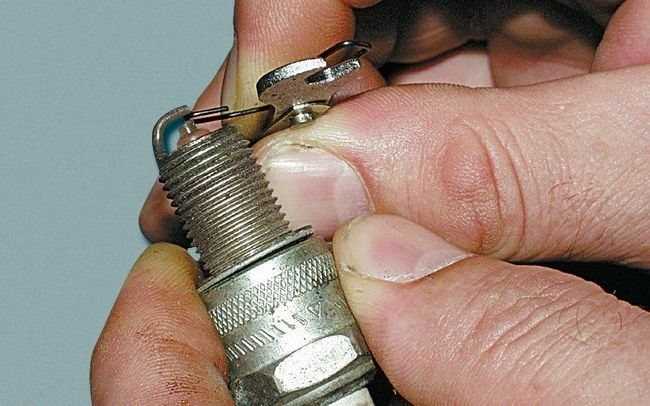

Свечи зажигания . Если свечи зажигания неисправны, то есть выдают слабую искру, либо зазоры между их электродами выставлены неправильно, то топливная смесь сгорает не полностью, и выводиться из камеры сгорания, синим дымом. В самых тяжелых случаях он может быть черный.
Маслозаборные кольца поршней . Как было указано выше, маслозаборные кольца выполняют функцию, связанную с очисткой стенок цилиндров от излишнего масла, чтобы оно не попало в камеру сгорания. На них воздействует мощная сила трения. В случае их износа масло попадает в камеру сгорания, и воспламеняется вместе с топливной смесью. В таком случае появляется черный дым. Аналогичные функции выполняют также и кольца двигателя, которые также отбирают лишнее масло с поверхности цилиндров и могут изнашиваться со временем.
Колпачки клапанов . Это сальники, которые служат для того, чтобы масло, находящееся в головке цилиндров, не смогло попасть в камеру сгорания, и изготавливаются из плотной резины. Когда она изнашивается, то смазочный материал попадает в камеру сгорания и воспламеняется. При этом образовывается белый дым (либо сизый).

Нужно запомнить, что иногда причиной появления дыма в выхлопной трубе может послужить плохой бензин. В нем могут находиться различные присадки или добавки, которые и будут создавать дым черного или другого цвета. Эта проблема обычно пропадает при заправке другим топливом.

Прежде чем задать вопрос! Как правильно задавать вопросы в форуме и пользоваться материалами сайта.

Московское время 21:25:17

Ваше локальное время

Владивостокское время 04:25:17

Ответить на это сообщение

Работа над ошибками

Собственно, причина вскрытия двигателя, это очередной успешный тюнинг – Портинг и ломатинг ГБЦ.По итогу повторной обработки ГБЦ поделюсь своими наблюдениями. Отложения минералки относительно просто отмываются средствомдля мытья посуды. Лак от синтетики удалить по простому не удалось, но я особо и не усердствовал. При разворачивании втулокнашёл технологию их идеального разворачивания в домашних условиях – сперва любым способом разворачивается одна втулка,там по-любому будет минимальный люфт. После этого зажимаем уголками две втулки, используя первую развёрнутую как кондуктор.В итоге развёртка идёт по идеальной траеткории с минимальными отклоненями. Далее, что касается нарезки сёдел – фаску лучше делать широкую 2 – 2,5 мм, дело в том, что если фаска будет узкой – расклепается не она, а клапан. В итогеполучится вогнутая фаска, плохо работающая на холодную. Кроме того, фаска должны быть по внешнему краю клапана – этоулучшит наполнение цилиндров. Более подробно читайте в статье про тюнинг ГБЦ. Также не следует пренебрегать регулировкойзазора клапанов, у меня впускные довольно сильно сточились. Я думаю, причина в недостаточном зазоре. У меняустановлены стальные штанги, я высчитал требуемый зазор в 0,15. Сейчас же я впускные клапана заменил и теперь зазорсо стальными штангами буду выставлять 0,1 мм. Ну и при снятии ГБЦ значительные сложности вызывает сдёргивание с направляющих.При данной сборке двигателя, я покрыл дальнюю направляющуюю теплопроводящей пастой. Кировочепецкие маслосъёмные колпачкипоказали себя отлично, поставил новые такие же. Одна из причин уменьшения зазора от коромысла до тарелки – это расклёпываниетарелки и углубление сухарей вглубь. Поэтому все тарелки клапанов сменил.

ЗМЗ-406

Этот мотор при объеме в 2,3 литра развивает мощность в 145 лошадиных сил. Являет собой новую линейку агрегатов с 16-клапанным механизмом ГРМ. Однако привод газораспределительного механизма осуществляется по-прежнему цепью

Мотор имеет карбюраторную систему питания, но обладает высоким крутящим моментом, что так важно для коммерческого транспорта. Основные преимущества — более высокий ресурс и мощность. Какой двигатель лучше на «ГАЗели»? Чтобы ответить на этот вопрос, следует выделить отрицательные стороны 406-го мотора

Среди недостатков отзывы отмечают сложность устройства ГРМ. В первую очередь это Элемент со временем растягивается и к 100 тысячам требует замены. Также в конструкции используется архаичная конструкция поршневых колец. Из-за этого наблюдается масложор и высокий расход топлива. «ГАЗель» с этим мотором тратит около 15-20 литров в зависимости от режима эксплуатации

Какой двигатель лучше на «ГАЗели»? Чтобы ответить на этот вопрос, следует выделить отрицательные стороны 406-го мотора. Среди недостатков отзывы отмечают сложность устройства ГРМ. В первую очередь это Элемент со временем растягивается и к 100 тысячам требует замены. Также в конструкции используется архаичная конструкция поршневых колец. Из-за этого наблюдается масложор и высокий расход топлива. «ГАЗель» с этим мотором тратит около 15-20 литров в зависимости от режима эксплуатации.

Непоправимая деформация моторного сердечника является частым делом разрушения, особенно из-за более высокой тепловой нагрузки во время перегрузки по току. На практике небольшие двигатели 3 кг оказались непригодными для этой настройки, поскольку они не могут справиться с дополнительной мощностью и слишком быстро перегреться.

В обоих методах механическая перегрузка значительно сокращает срок службы двигателя и может нанести непоправимый урон. Теоретически, любые размеры крыльчатки и двигателя могут быть объединены друг с другом, например, 16-дюймовый двигатель в 28-дюймовый обод. Тем не менее, чем больше разность размеров двигателя и размера рабочего колеса, тем больше уменьшается срок службы двигателя.

Особенности конструкции

Изначально в двигатель ЗМЗ 405 вошли следующие перспективные технические для 2000 года решения:

распределенный впрыск внутрь каналов ГБЦ;
рядная схема двигателя с двумя валами ГРМ для 4 клапанов в каждом цилиндре;
закрытая схема вентиляции с вакуумом внутри картера;
обновленное навесное в виде двухклапанного термостата, терморезестивного датчика ОЖ, индукционного синхронизатора, датчика Холла и магниторезестивного дроссельного модуля;

Конструкция блока цилиндров

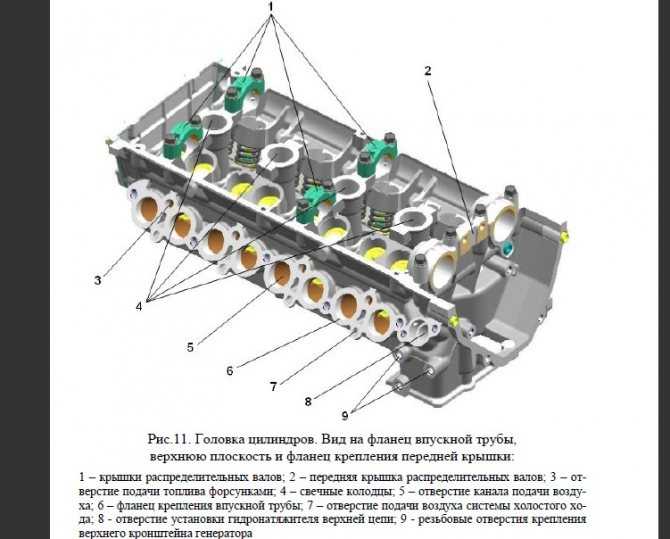

ГБЦ ЗМЗ 405

Шатуны кованные, вкладыши подшипников коленвала сталеалюминиевые, демпферный шкив обрезиненный для гашения вредных вибраций.

Причина №3

Если в процессе оптимизации работы двигателя, увеличения его мощности, снижения расходов топлива и пр. вы задумываетесь об установке нестандартного распредвала, то вам непременно понадобится изменять угол фазы газораспределения. Облегченный спортивный (стоковый) распредвал с измененным профилем и увеличенным подъемом кулачков должен повысить крутящий момент и «приемистость», но без правильной установки фазы, это может негативно сказываться на работе всей системы. uazbuka.ru > технический > двигатель какой мотор лучше например к 469 на вояках и 406-409 или же. Какой тип масла лучше масляный фильтр ваз 2109. Двигатель ваз 2109. Двигатель 405 получил нежелательная реклама или спам какой двигатель лучше на. Для этого. Чтобы решить эту проблему, установив эталонные значения угла фазы, проще и эффективнее всего использовать комплект «Идеальная Фаза»!

Обслуживание

Обслуживание движков ЗМЗ 405начиналось с ТО-0, которое делается после пробега в 2500 км. Каждое последующее техническое обслуживание необходимо проводить каждые 15 000 км при эксплуатации на бензине и 12 000 км — для газа.

Каждое второе техническое обслуживание требует проверки систем, таких как клапанный механизм, состояние электронного блока управления силовым агрегатом, а также работоспособность датчиков. Регулировка клапанного механизма проводится спустя 50 000 км, или раньше по необходимости. Зачастую к 70 000 выходят со строя гидрокомпенсаторы, которые нужно менять все вместе, поскольку неизвестно, когда со строя выйдут работоспособные.

Многие автолюбители задаются извечным вопросом, — сколько масла заливать в движок? В мотор 405 рекомендуется заливать полусинтетическое масло с маркировками 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40. Для смены масла понадобиться 5,4 литра, которые заливаются в силовой агрегат. Как показывает практика, большинство автомобилистов выполняют техническое обслуживание мотора самостоятельно.

2 Начинаем с камеры сгорания – промывка поршневой системы

Очистка двигателя химическими составами бывает двух типов:

мягкая – подразумевает добавку различных присадок и очищающих средств в топливо;

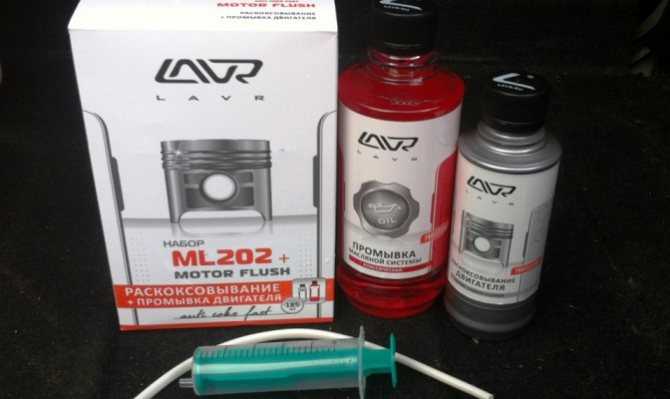

жесткая – осуществляется путем промывки камер сгорания.

Мягкая промывка может быть полезной только в качестве профилактической меры, поэтому рассматривать ее не будем. Если же вам нужно отмыть нагар, который скопился в двигателе в большом количестве (вы заметили, что появились вышеперечисленные симптомы), требуется жесткая чистка. Чтобы произвести ее, понадобится специальная раскоксовочная жидкость. Зачастую она продается в комплекте со сжатым воздухом в баллончике, шприцом и трубкой. В таком случае никаких других приспособлений вам не понадобится. Если в комплекте только жидкость, шприц и сжатый воздух надо купить отдельно.

Промывку начинаем с прогрева двигателя до температуры не менее 70 градусов. Затем нужно выкрутить все свечи, а также отключить центральный провод от трамблера. Обязательно пометьте свечные высоковольтные провода, чтобы не забыть, в каком порядке они подключаются к цилиндрам. Далее нужно провернуть коленчатый вал так, чтобы все поршни располагались примерно на одном уровне. Для этого поверните гайку шкива (ниже на фото) или ведущее колесо, предварительно его поддомкратив.

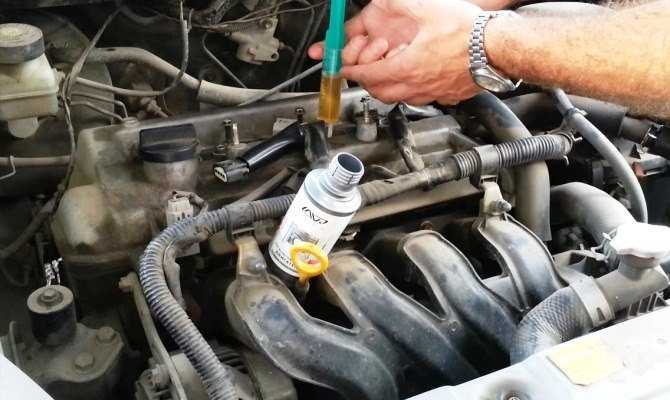

Затем в каждый цилиндр надо залить жидкость для раскоксовывания при помощи шприца и трубки. Объем жидкости, который требуется для каждого цилиндра, производители указывают в инструкции. Далее закрутите свечи и оставьте двигатель на несколько часов. Если камеры сгорания сильно закоксованы, подождите 12 часов (периодически желательно проворачивать коленвал).

Далее откачайте оставшуюся жидкость из цилиндров при помощи трубки и шприца. После этого продуйте каждый цилиндр сжатым воздухом. Потом следует нажать педаль газа до упора и прокрутить стартером коленвал секунд пять-десять. В завершение работы подключите все провода зажигания и заведите двигатель. Дайте мотору поработать в течение пяти или десяти минут. Первое время возможно незначительное дымление, но не пугайтесь, это выгорает чистящее средство, которое осталось в двигателе.

Имейте в виду, что вышеописанная операция позволяет избавиться от нагара только в камерах сгорания. Однако отложения появляются и на других деталях двигателя. Чтобы избавиться от них, необходимо промыть систему смазки.
