Ремонт компрессора кондиционера рено меган 2. замена муфты, шкива, подшипника

Основные поломки кондиционера Renault Megane II

Автомобили компании Renault отличаются отличным соотношением цены и качества, за что их и полюбили многие водители в нашей стране. Добиться низкой цены на эти машины получается за счет удешевления периферийных устройств, к которым относятся и системы кондиционирования. В Меган второго поколения устанавливаются кондиционеры от автомобилей Nissan образца начала 2000-х, что во многом и является большим минусом, приводящим к частым поломкам.

Все поломки кондиционера Меган 2 стоит разделить на две большие группы: механические и системные.

К механическим

потеря герметичности вследствие износа трубок, прокладок, уплотнителей;
разрушение сальников и шлангов из-за слишком большого перепада температурных режимов;
загрязнение сот радиатора, находящегося впереди радиатора мотора;
скручивания или пережим магистралей после аварий.

К системным поломкам можно отнести сбои в работе электроники, приводящие к поломке компрессора, что часто требует его замены.

Сбои в работе системы кондиционирования Рено Меган и их устранение

Для начала рассмотрим симптомы неисправности системы кондиционирования в автомобиле Рено Меган два:

При включении кондера система не работает.
Охлаждение то появляется, то исчезает.
При функционировании кондера слышны посторонние звуки, нехарактерные для работы узла.

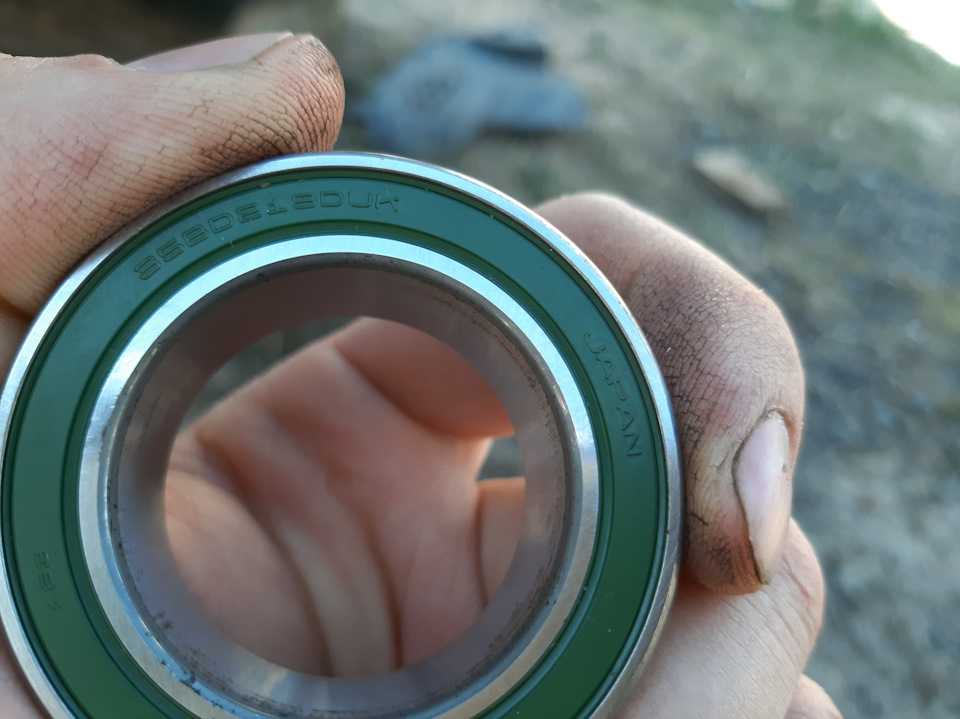

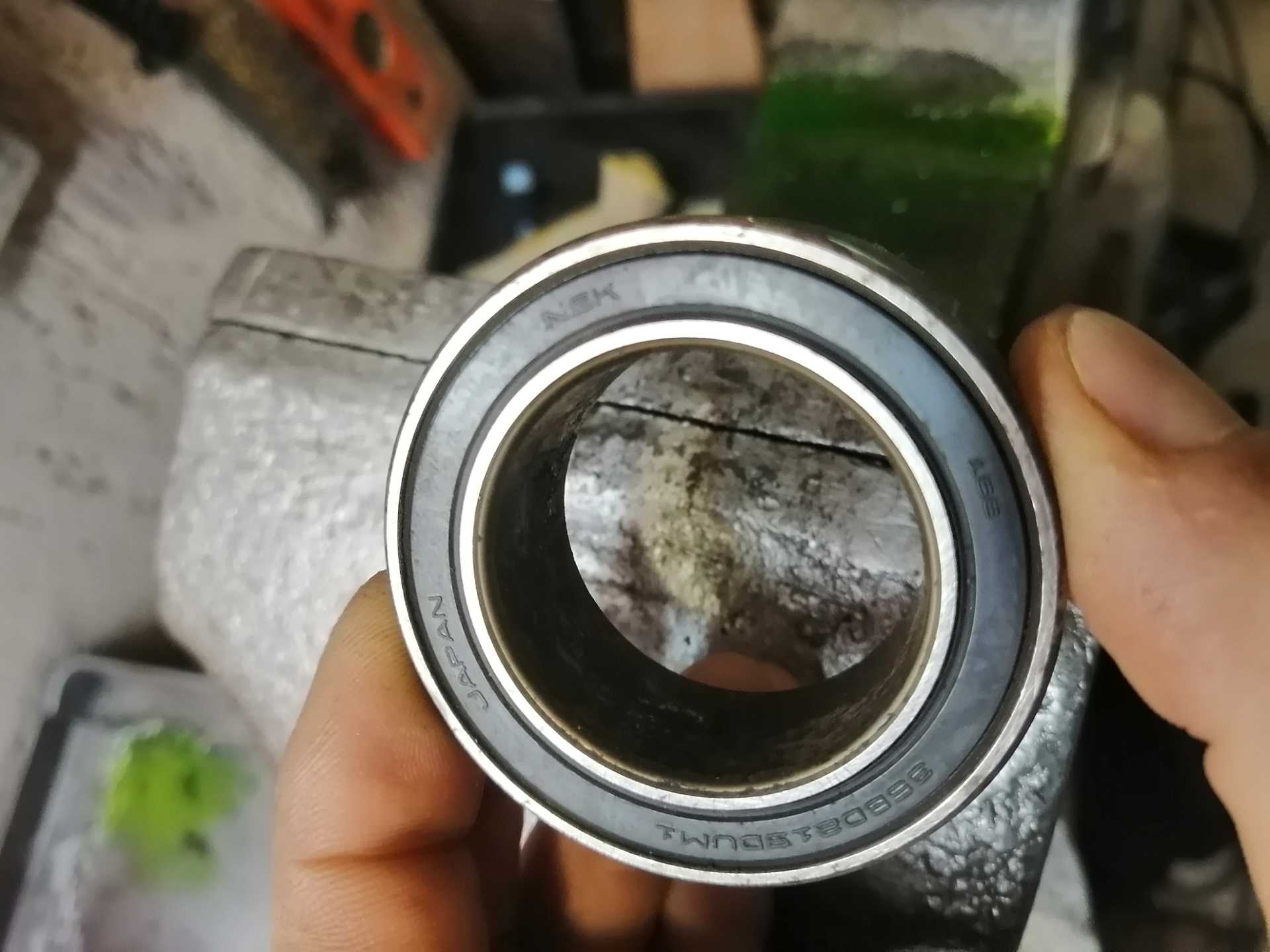

Новый подшипник производителя NSK

Поскольку по своей конструкции система кондиционирования — это достаточно сложный узел, причин ее поломки может быть довольно много:

Вышел из строя компрессор кондиционера Рено Меган 2. Этот элемент можно попытаться отремонтировать в домашних условиях, такая задача вполне выполнима. Однако, если компрессорный узел вовсе не подает признаков жизни, вполне возможно, что его придется менять. Более подробную инструкцию по разбору компрессора вы сможете найти ниже.
Забились трубки кондиционера. Аналогично проблема может заключаться в том, что трубки кондиционера не герметичны. Если герметичность трубок кондиционера нарушена, это будет способствовать тому, что давление в системе будет слишком низким, соответственно, кондер будет очень плохо работать. Если есть возможность, то нужно восстановить герметичность, если нет, то меняются трубки кондиционера. В том случае, если трубки забиты, потребуется их чистка.
Вышел из строя датчик давления кондиционера. Из-за этого давление в системе будет неправильным, соответственно, ее нормальная работа будет невозможна. Такая проблема также решаема — при необходимости контроллер можно заменить на новый.
Причиной проблемы шума может служить подшипник кондиционера. Как и любой другой элементов во втором Мегане, подшипник — не вечный, соответственно, со временем он может износиться. Проблему позволит решить замена подшипника кондиционера.
Неисправность муфты.
Проблемы в работе радиатора кондиционера. Замена радиатора должна осуществляться в том случае, если этот узел полностью вышел из строя.
Устройство не работает из-за износа приводного ремешка. Если на ремне имеются следы повреждений или дефектов, то его нужно будет также поменять.

1. Поврежденный приводной ремень2. Компрессорный узел

Как показывает практика, большинство проблем можно избежать, если вовремя заправлять систему. Заправка кондиционера является неотъемлемой частью плановых работ по техническому обслуживанию системы кондиционирования.

По факту заправленный кондер будет работать значительно надежнее. Об этом процессе мы уже писали.

Подробнее о том, как заправить систему в домашних условиях, что для этого нужно и как избавиться от утечек, вы можете прочитать в этой статье (автор видео — Андрей Оливер).

Инструкция по ремонту своими руками

Если при работе устройства наблюдаются посторонние звуки, то вероятнее всего, проблема кроется в подшипнике.

Поменять этот элемент своими руками не так сложно, для этого достаточно выполнить следующие действия:

Сначала откройте капот и отключите аккумулятор, все работы по ремонту электрооборудования должны осуществляться при обесточенной бортовой сети.
После этого необходимо демонтировать гидроусилитель руля, сделав это, можно произвести снятие компрессора. Если проблема заключается в работоспособности компрессорного устройства, на этом этапе его можно отремонтировать или заменить

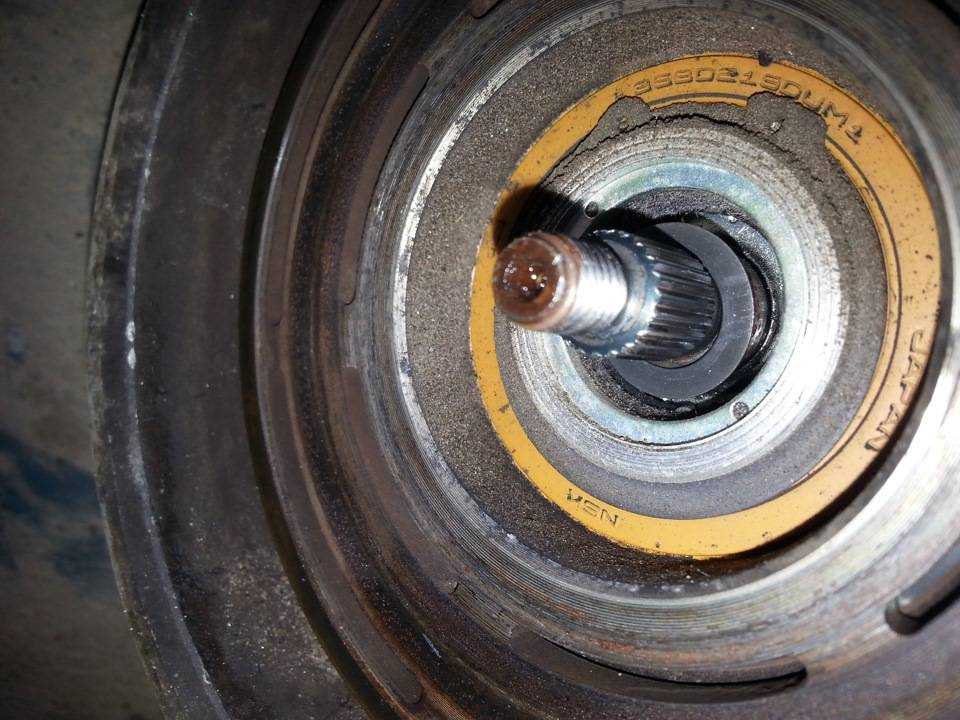

Для замен подшипника необходимо выкрутить центральную гайку на компрессоре.

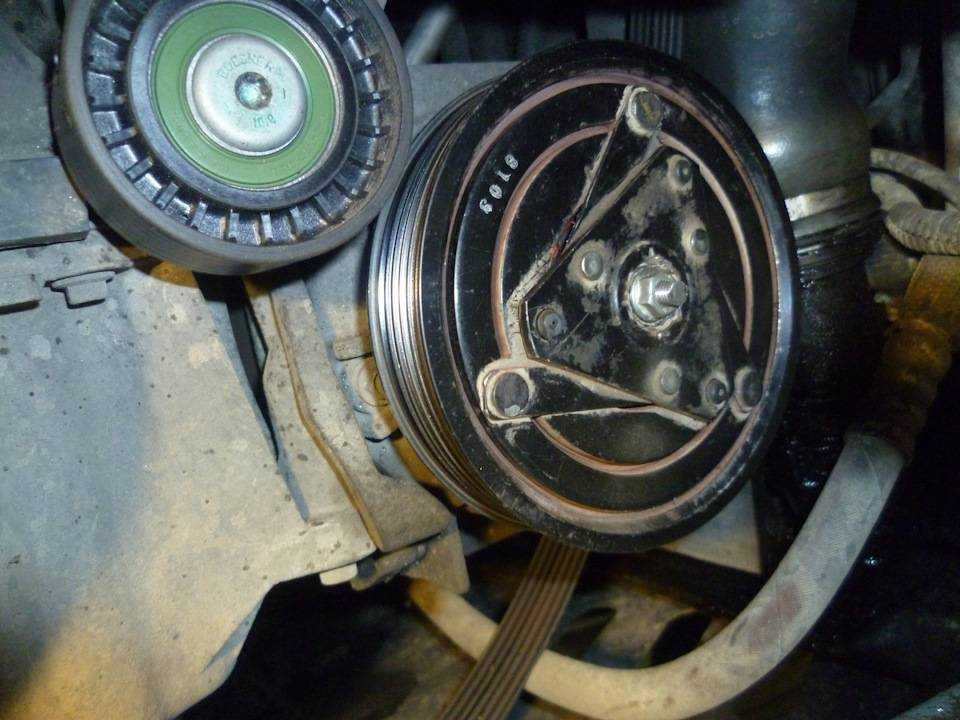

Сделав это, можно смазать фиксаторы и осторожно, чтобы не допустить повреждения муфты, открутить три болтика.
Используя специальный съемник, можно демонтировать муфту с подшипникового устройства.
Далее, производится установка нового сальника, дальнейшие действия по сборке осуществляются в обратной последовательности.

Как видите, в целом процедура ремонта довольно простая, для ее выполнения не требуются какие-либо специфические знания, достаточно просто руководствоваться инструкцией. Будьте осторожны и не повредите магистрали устройства в ходе ремонтных работ, в противном случае проблемы в работе узла будут продолжаться.

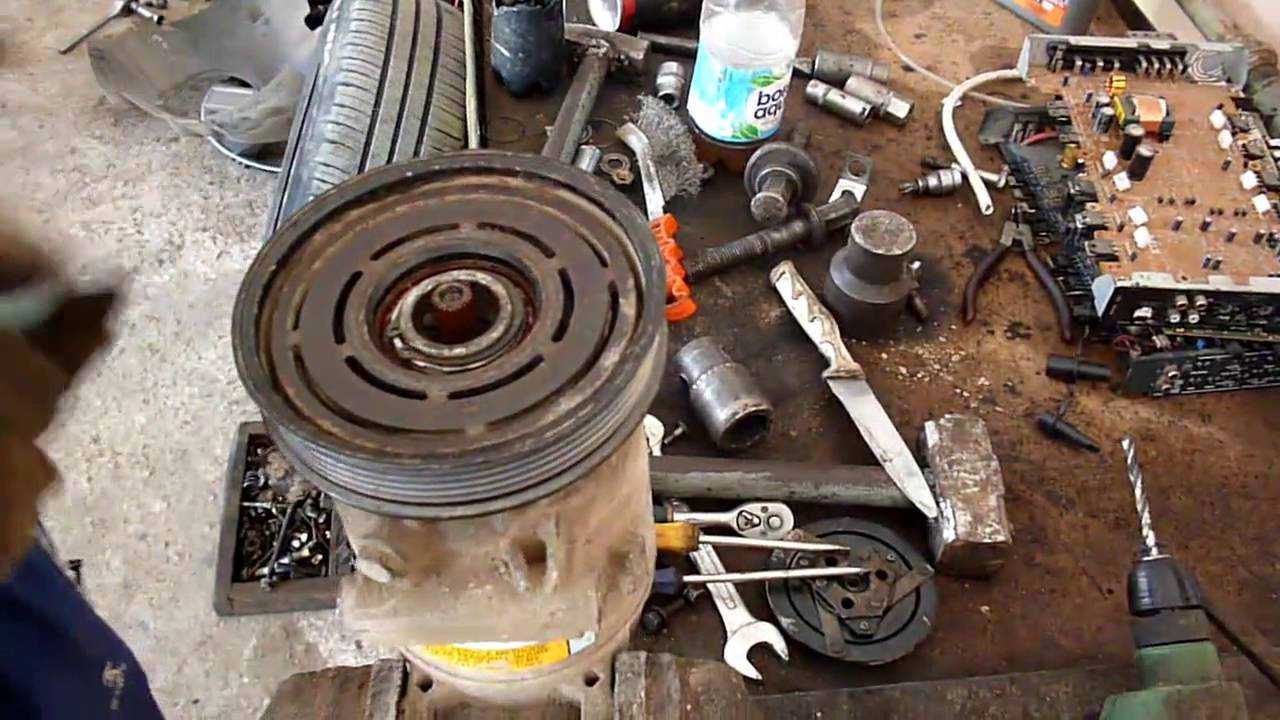

Видео «Разборка компрессора в автомобиле Рено Меган своими руками»

Более подробная инструкция касательно демонтажа и разборка компрессорного узла в автомобиле Рено Меган представлена на видео ниже (автор ролика — канал Anyutka).

Загрузка …

Замена ремня ГРМ на бензиновом двигателе К4М 1,6 литра

Ремень ГРМ меняется каждые 60000 километров или раз в 4 года, даже если пробег менее 60. Резина имеет свой срок службы.

Дополнительные статьи

Регламент регулярных работ на Renault

Статья с фотоотчётом о замене ремня ГРМ на дизельном двигателе 1.5

База знаний Renault. Копилка советов и фотоотчётов

В данной статье описан процесс замены ремня ГРМ на примере бензинового двигателя Рено Флюенс — К4М, объем 1.6 литра 16-клапанный 106 л.с.

Порядок работы

Приобретаете комплект для замены ГРМ (ремень, ролили, болты), а также по регламенту положено менять заглушки.

Стоимость и коды запчастей Рено для ТО вы можете узнать у наших партнёров (экзист, emex, автодок и др), которые предоставляют скидки по карте Renault-Drive

Рекомендуется выполнять работу по замене ремня ГРМ и роликов на сервисе или при наличии достаточного опыта.

Поднимаем машину, снимаем переднее правое колесо. Снимаем защиту двигателя и правый подкрылок.

С помощью домкрата приподнимаем двигатель, упираясь на поддон ближе к шкиву коленчатого вала.

Откручиваем верхнее крепление подушки двигателя и поддерживающую опору.

Далее необходимо отсоединить штуцер бензопровода и отвести его в сторону.

Затем снять заглушку торца распредвала впускных клапанов (которая больше других в диаметре).

Вид со снятой заглушкой

Далее нужно поставить на 5 передачу и медленно вращать привод колеса на ступицу ключом на 30 по часовой стрелке (если смотреть со стороны моторного отсека).

Выставить валы по распредвалу впускных клапанов (где была снята заглушка) засечками в одну линию, причем засечки должны быть расположены ниже оси распредвалов. Затем необходимо открутить 3 болта и 2 гайки гаечным ключом на 13 и снять верхнюю защитную крышку ремня ГРМ.

Снять ремень генератора и натяжной ролик.

Опять поставить на 5-ю передачу и попросить напарника до упора нажать на тормоз.

В это время открутить ключом на 18 болт крепления демпферного шкива коленчатого вала и снять шкиф.

Открутить 4 болта крепления нижней защитной пластмассовой крышки ремня ГРМ и снять её.

При помощи болта м10х50 с гайкой и двух шайб, методом как на фото, фиксируем зубчатые шкивы распредвалов от прокручивания, но на всякий «пожарный» обязательно сделайте отметки фломастером на шкивах и корпусе крышки.

Перед снятием ремня ГРМ маркером сделайте отметку на зубчатом шкиве коленвала и на корпусе двигателя.

Затем ключом на 13 открутите гайку натяжного ролика ГРМ и снимите ремень ГРМ.

Открутите болт ключом на Т40 и снимите обводной ролик ГРМ.

Перед снятием натяжного ролика ремня ГРМ отметьте положение натяжного ролика, чтобы при замене ролика правильно установить натяжение ремня ГРМ

Устанавливаем новый ремень ГРМ.

Сначала закрепляем обводной ролик, потом натяжной.

При этом саморезом закрепляем предварительный натяг (заряжаем самонатяжной ролик), т.е. то положение, которое было на старом натяжителе. Приходится немного повозиться с одеванием ремня, который всё время норовит выскочить. Поэтому, эту процедуру лучше делать с помощником. Для облегчения процедуры одевания ремня, ремень ГРМ следует только чуть накинуть на нижнюю часть зубчатого шкива коленвала, что упростит монтаж ремня на натяжной ролик. После установки ремня прокручиваем коленчатый вал через ступицу колеса. При этом проверяем совпадение отмеченных меток на шкивах. При несовпадении процедуру повторить. 13.

Устанавливаем новый ролик-натяжитель с механизмом самонатяжения приводного поликлинового ремня. Закрепляем на место ранее снятую нижнюю пластмассовую крышку. Ставим демпферный шкив коленвала на место и закрепляем (с достаточно сильным натягом) новым болтом с толстой шайбой из комплекта, который идёт с ремнём ГРМ. При этом включена пятая передача, помощник с силой нажимает на педаль тормоза. Одеваем приводной ремень.14. Освобождаем зубчатые шкивы распредвалов от фиксирующего болта с шайбами. Закрываем верхнюю дюралевую крышку ремня ГРМ.15. Закручиваем верхнее крепление подушки двигателя и поддерживающую опору.16. Соединяем штуцер топливопровода.17. Вставляем новую заглушку на корпус торца крышки распредвала впускных клапанов.18. Ставим правое колесо на место.19. Освобождаем от домкрата поддон картера двигателя.Запускаем двигатель. Услышав ровный шум работы двигателя, улыбаемся, радуясь проделанной работе! Стоимость запчастей Рено для ТО вы можете узнать у наших партнёров (экзист, emex, автодок и др), которые предоставляют скидки по карте Renault-Drive

Ремонт кондиционера Рено Меган 2

Чем выше температура за бортом, тем сильнее автовладельцы ценят наличие в автомобиле кондиционера. Без него езда с необходимым уровнем комфорта летом попросту невозможна.

Однако, если своевременно не осуществлять обслуживание системы, то как раз в летнюю жару выше всего риск обнаружить, что она неисправна и не охлаждает салон транспортного средства с достаточной степенью интенсивности.

В Рено Меган кондиционер имеет довольно сложное устройство, а потому выявить причину неисправности зачастую под силу только специалистам. Работы по его обслуживанию без достаточной квалификации при отсутствии специального оборудования могут легко усугубить проблему.
