Ремонт компрессора кондиционера авто своими руками

Ремонтируем трубы и шланги

В любую систему кондиционирования на машине входят трубы, резиновые прокладки, сальники, шланги магистралей. Все они соединены в единую систему, с передним и задним контуром, обеспечивая ее герметичность. Если один из элементов приходит в негодность, то происходит разгерметизация, капает вода и кондиционер плохо работает. После визуального осмотра и обнаружения мест утечки хладагента нужно заменить испорченные детали, как переднего, так и заднего контура и дозаправить систему фреоном.

Рекомендуем: Кованые, литые или штампованные — какие диски лучше и чем они отличаются?

Небольшие трещины на алюминиевых трубках можно устранить своими руками без инструмента обработкой специальными составами. С их помощью выполняется пайка трещин в виде заплаток. Смеси наносятся на дырочки в несколько слоев, толщина которых составляет 2-3 мм. Если трещины большие – шириной 2-3 мм, то ремонт автокондиционеров выполняется с помощью аргонно-дуговой сварки. Необходимо приобрести специальный инструмент: гибочный станок для труб, труборез и сварку. Вместо трубореза можно использовать пилку по металлу.

Для того, чтобы детали переднего и заднего контура оставались эластичными, нужно для профилактики постоянно пользоваться кондиционером, даже зимой, и следить за его чистотой.

Система кондиционирования в сборе

Характеристика

Часто бывает такое, что устройство не включается, почему так происходит? Причин может быть множество. Перед тем, как расскажем, почему , не работает, как производится разборка, рассмотрим устройство системы и принцип работы.

Устройство системы в авто

Устройство

Как устроен любой кондиционер автомобиля:

Электромуфта. Электромуфта предназначена для намагничивания прижимного шкива к диску, функционирующему от приводного ремня. Именно электромуфта прижимает шкивы после включения кондиционера. Как показывает практика, выход из строя электромуфты зачастую является основной причиной поломки устройства

Поэтому диагностике электромуфты необходимо уделять внимание.

Непосредственно сам компрессор, который находится внутри. Когда компрессор автокондиционера работает, он прогоняет хладагент по патрубкам к конденсору (радиатору).

Радиатор предназначен для охлаждения хладагента

Радиатор находится неподалеку от радиатора автомобиля, так что охлаждению хладагента способствует и воздушный поток во время езды.

Вентилятор, который активируется и работает с узлом. Когда элемент включается, он осуществляет охлаждение хладагента. После того, как хладагент охладился, он поступает в ресивер.

Ресивер находится внутри и представляет собой фильтрующий элемент, очищающий конденсат от пыли и грязи и направляющий его в терморегулирующий вентиль.

Вентиль. Что касается вентиля, то он предназначен для подачи конденсата в испарительное устройство после того, как конденсат перешел в газообразное состояние.

Испарительное устройство пропускает через себя хладагент, охлаждается, после чего с помощью вентилятора передает холод в салон транспорта.

Принцип работы

Теперь перейдем к принципу функционирования. Что касается принципа работы компрессора, то здесь все просто. Данный компонент предназначен для сжатия, а также преобразования хладагента в жидкое состояние с дальнейшей циркуляцией расходного материала по всей системе. Как правило, в современных транспортных средствах применяются поршневые компрессоры, оборудованные несколькими поршнями. Принцип работы их заключается в том, что после того, как они включаются — работают в результате воздействия нагнетателя. Этот нагнетатель установлен на шкиве и перемещается он только в осевом направлении.

Сами поршни сжимают хладагент по определенному принципу до необходимого состояния, после чего отправляют его дальше по системе. Движущиеся элементы компрессора нуждаются в смазке, которая обеспечивается специальным маслом. Что касается масла, то здесь, в принципе, все индивидуально для каждой модели автомобиля. Когда компрессор работает, он забирает у мощности мотора от 2 до 15 лошадиных сил.

Не работает кондиционер в машине — причины и их устранение

Не включающийся или всё же включившийся, но не охлаждающий салон автокондиционер приводит к одинаково печальному результату, хотя причины этого могут существенно разнится. Наиболее часто неисправности в системе автомобильного кондиционирования вызываются:

• дефицитом хладагента;
• загрязнением кондиционера;
• магистральной непроходимостью;
• проблемой с компрессором;
• выходом из строя конденсатора;
• поломкой испарителя;
• отказом ресивера;
• выходом из строя терморегулирующего вентиля;
• проблемами с вентилятором;
• поломкой датчика давления;
• сбоями в функционировании электрической системы.

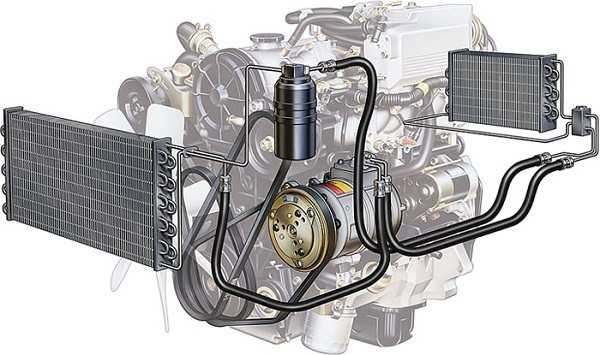

  Так устроена система кондиционирования в автомобиле

Проверка кнопки и провода кондиционера в машине

Каждый автомобиль имеет какие-либо «детские» болезни и слабые места в электрике. Со временем эти места могут доставить владельцу серьезные проблемы. На многих авто можно наблюдать низкое качество пайки в блоке управления систем кондиционирования или климат-контролем. Нередко можно читать на профильных форумах, что от компрессора отвалились провода.

Говоря о кнопке включения, нужно заметить, что при нажатии на нее в ЭБУ приходит запрос о включении кондиционирования. Если в кнопке или ее цепи имеются какие-либо проблемы, то блок управления просто не узнает о желании владельца автомобиля создать в салоне комфортную температуру.

В этом случае можно лишь проверить разъемы на компрессоре и кнопку при помощи мультиметра. При исправной цепи и получении ЭБУ запроса блок не обязательно должен выполнить задачу. Поэтому, если все исправно, но кондиционер не включается, нужно копать глубже.

Недостаток хладагента в кондиционере машины

Если в системе не хватает фреона, тогда блок управления никогда не включит кондиционер, а точнее не запустит компрессор. Можно долго проверять его на исправность, но никакого толку от этого не будет. Своими руками здесь мало что можно сделать – специалисты рекомендуют обращаться к профессионалам по ремонту, диагностике и заправке данного оборудования. Многие автолюбители думают, что смогут заправить кондиционер своими руками – это заблуждение. Выполнить все по технологии в гаражных условиях не получится.

Загрязнение кондиционера в машине

Данная проблема является самой частой причиной выхода из строя системы автокодиционирования. Скапливающиеся грязь и влага провоцируют образование коррозии на трубках магистрали и конденсаторе, что в итоге приводит к разгерметизации охлаждающего контура. В качестве профилактики данного явления следует чаще мыть машину с помощью автомойки или же самому при помывке авто не забывать про моторный отсек. Симптомами чрезмерного загрязнения кондиционера служат:

• отказ системы включаться;
• самопроизвольное выключение во время простаивания в автомобильной пробке;
• выключение при движении на низкой скорости.

Это явление объясняется перегревом устройства, который приводит к повышению давления в контуре и последующему автоматическому отключению системы. При движении с высокой скоростью интенсивный обдув воздухом составных частей системы кондиционирования позволяет им охладиться, и кондиционер снова включается. Данная ситуация является чётким сигналом к тщательной мойке авто.

Непроходимость контура кондиционера в машине

Это обстоятельство является продолжением вышеизложенного и служит одной из наиболее частых причин отказа в функционировании системы кондиционирования. Скапливающаяся в процессе эксплуатации авто грязь в изгибах магистрали и на участках с низким давлением приводит к образованию пробок, которые препятствуют циркуляции хладагента и превращают кондиционер в бесполезное устройство. Кроме того, под угрозу ставится работоспособность компрессора, который начинает испытывать нехватку смазки, поступающей вместе с фреоном. А отсюда уже недалеко и до заклинивания компрессора — весьма дорогостоящей поломки. Чтобы ликвидировать непроходимость контура, придётся разобрать часть кондиционера и под давлением промыть магистраль.

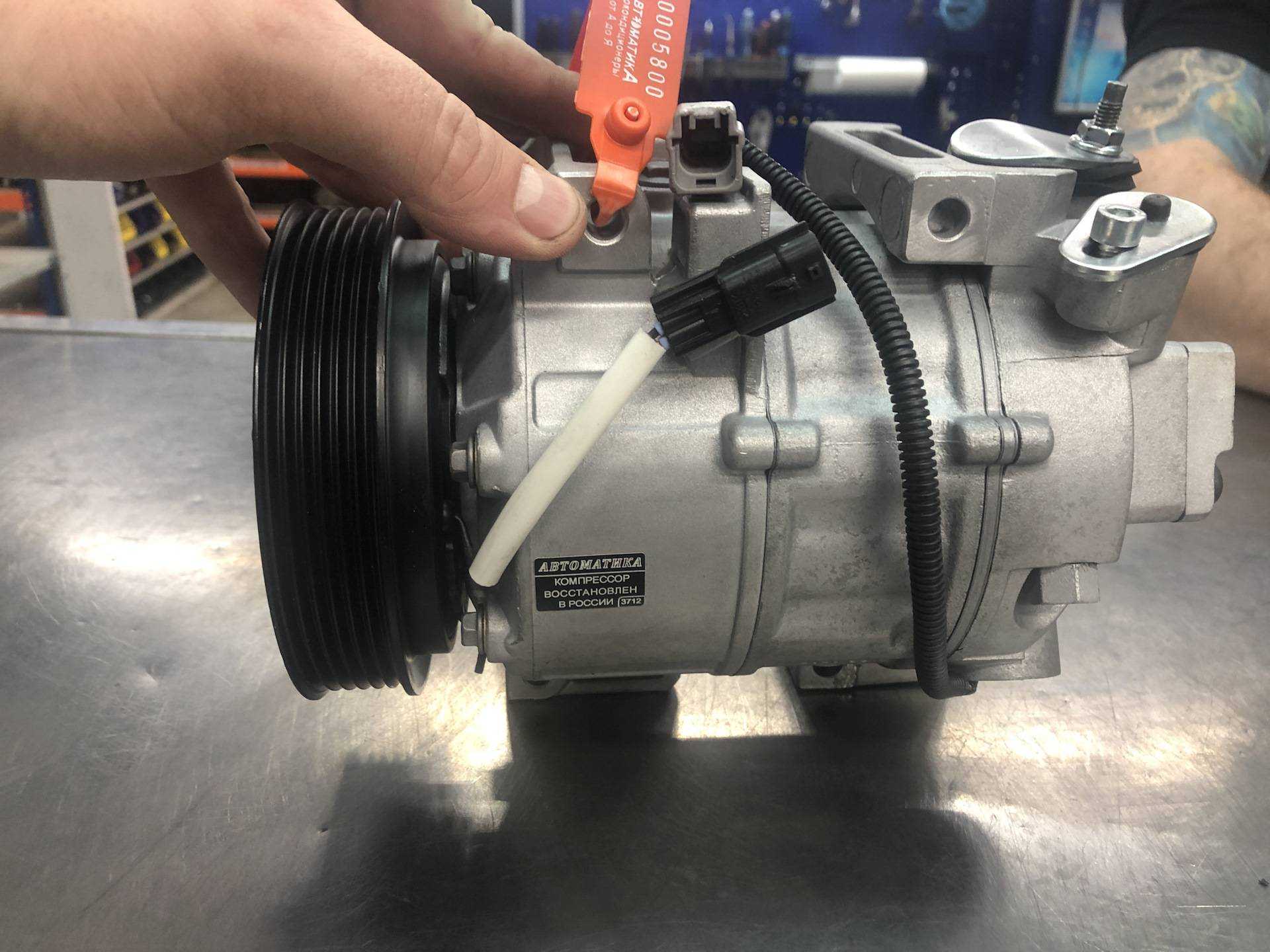

Ремонт компрессора

Прежде чем ремонтировать компрессор, нужно запастись необходимым инструментом. Чтобы починить компрессор вам понадобятся:

1. Омметр
2. Краска флуоресцентная
3. Отвертка
4. Лампочка с ультрафиолетовым светом

Итак, рассмотрим инструкцию:

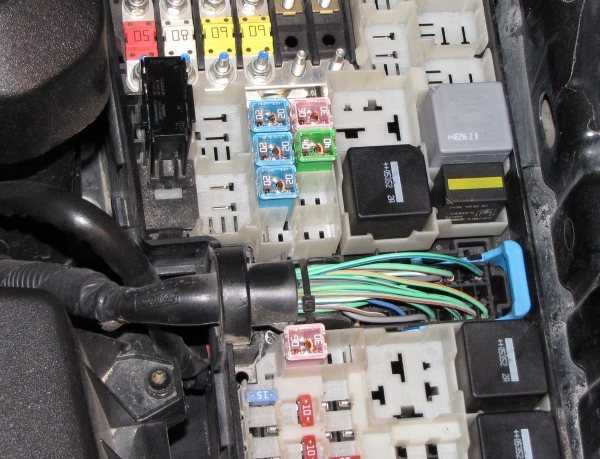

Чтобы убедиться, что сломался именно компрессор, нужно проверить его предохранители. В случае неисправности их необходимо заменить. В том случае, когда предохранители в порядке, нужно продолжить поиски неисправности.

Вторым действием будет проверка всех проводов, которые подключаются к компрессору. Также нужно проверить крепление и натяжение ремня. В случае обнаружения проблемы в этих местах, ее нужно исправить путем натяжения ремня или замены проводов.

Также следует проверить электромагнитную муфту. Ее диагностика и ремонт проводится в следующем порядке: сначала проверяется наличие смазки на роторе и на нажимном диске. Далее проверяется подшипник на наличие утечки смазки и на наличие постороннего шума. С помощью омметра на катушке проверяется сопротивление. При необходимости ее нужно заменить, если сопротивление ниже нормы.

Далее я рекомендую проверить хладагент в компрессоре на наличие протечки. Такую проверку можно осуществить при помощи флуоресцентной лампы. Ее можно приобрести практически в любом автомагазине. Ее нужно поместить в отверстие с низким давлением, которое расположено в канистре кондиционера. Далее нужно немного подождать. После этого кондиционер можно внимательно осмотреть, используя ультрафиолетовую лампу.

Заключительным действие будет заделка механических повреждений на корпусе. Для их заделки понадобится сварка. После этого компрессор надо заправить, используя новый набор для заправки.

Если вы выявили ошибки и провели самостоятельный ремонт, а проблема исчезла, но не полностью, то в данном случае вам стоит обратиться за помощью к специалисту. Будьте уверены в том, что после спеца ваша машина будет работать совершенно по-новому, и автокондиционер будет включаться вами и не будет выключаться самопроизвольно. Помните, что именно халатность и незнание – причина быстрого износа компрессора, и как следствие – частый ремонт.

Рекомендуем: Что делать, если не работают дворники на ВАЗ-2110: возможные причины

Ремонт основных неисправностей

Если выявлена возможная причина поломки компрессора автомобильного кондиционера, то можно начинать ремонт своими руками:

• При небольших механических повреждениях корпуса следует их заварить с помощью аргонно-дуговой сварки.
• Для замены сальника или прокладок своими руками нужно изначально слить хладагент и снять с машины компрессор. При протекающих прокладках подлежит разборке корпус нагнетателя, состоящий из нескольких частей, в зависимости от его типа, между которыми и устанавливаются эти составляющие. Замена сальника начинается со снятия съемником ступицы муфты, после чего, удалив стопорное кольцо, фиксирующее сальник, при помощи специального приспособления снимаем сальник и заменяем его новым с помощью оправки.
• Замена неисправного подшипника шкива своими руками производится также на снятом с машины компрессоре. Соответственно сняв приспособлением с вала саму муфту, выпрессовываем подшипник, заменяем его новым и производим сборку в обратном порядке.
• Замена подшипника вала своими руками более трудоемкий процесс, требующий разборки всего корпуса компрессора.

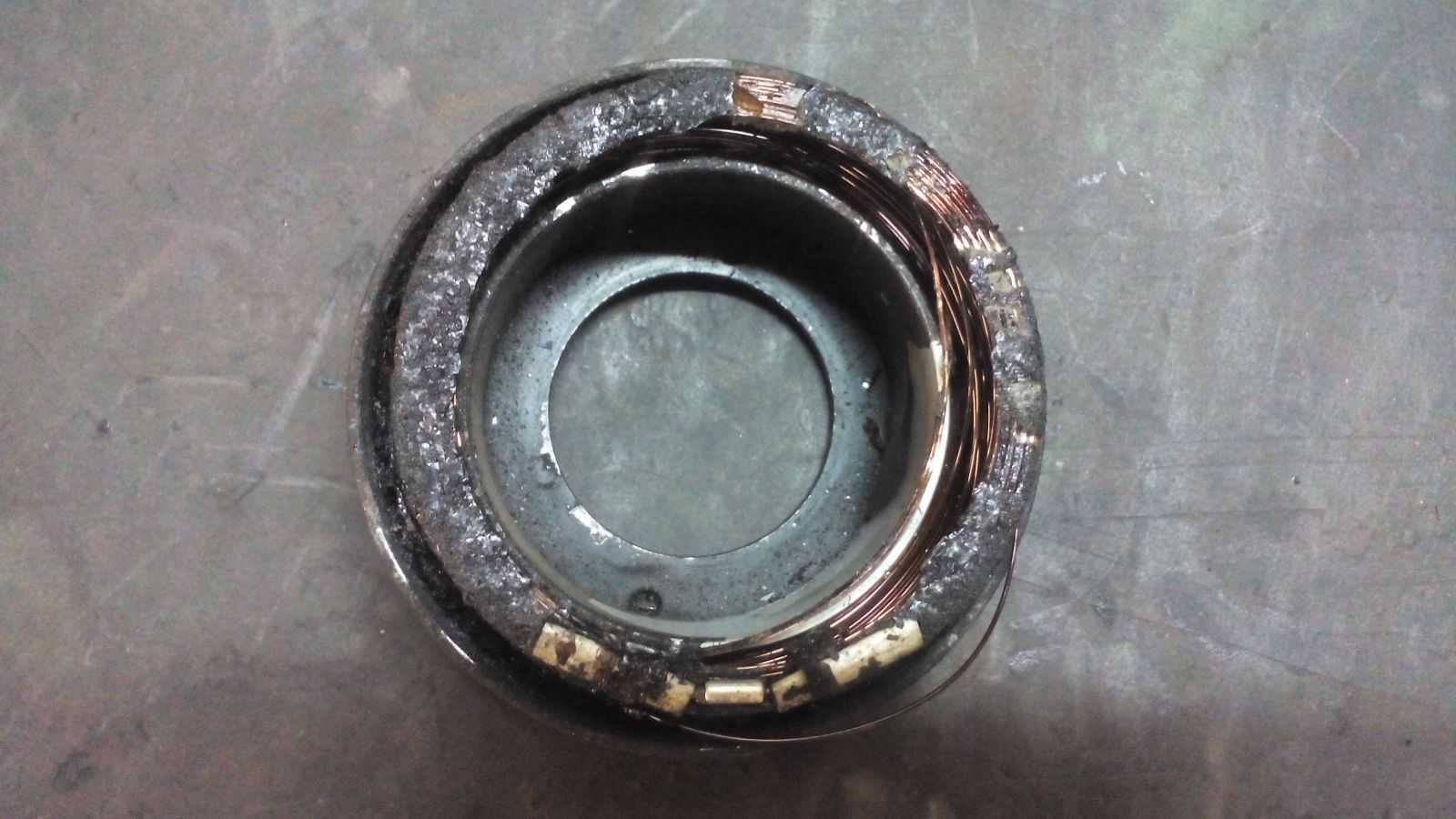

• Ремонт электромагнитной муфты состоит в снятии с нагнетателя и замене вышедших из строя на новые: прижимной пластины, сгоревшей катушки или шкива на котором появилась выработка.
• Считается, что при неисправности поршневой группы, долив масло в систему, можно отстрочить отказ в работе компрессора. Но не стоит забывать о мелких частицах, неизбежно появляющихся при выработке в металле, которые, попав в систему, могут забить терморегулирующий клапан и ресивер-осушитель, что в итоге приведет к промывке всей системы. При замене узлов поршневой группы своими руками или устранением проблем с клапанами требуется полная разборка компрессора.

После разборки и промывки следует выявить и заменить неисправную деталь и разобраться в причине, приведшей к такому результату.

Смотрите видео по теме:

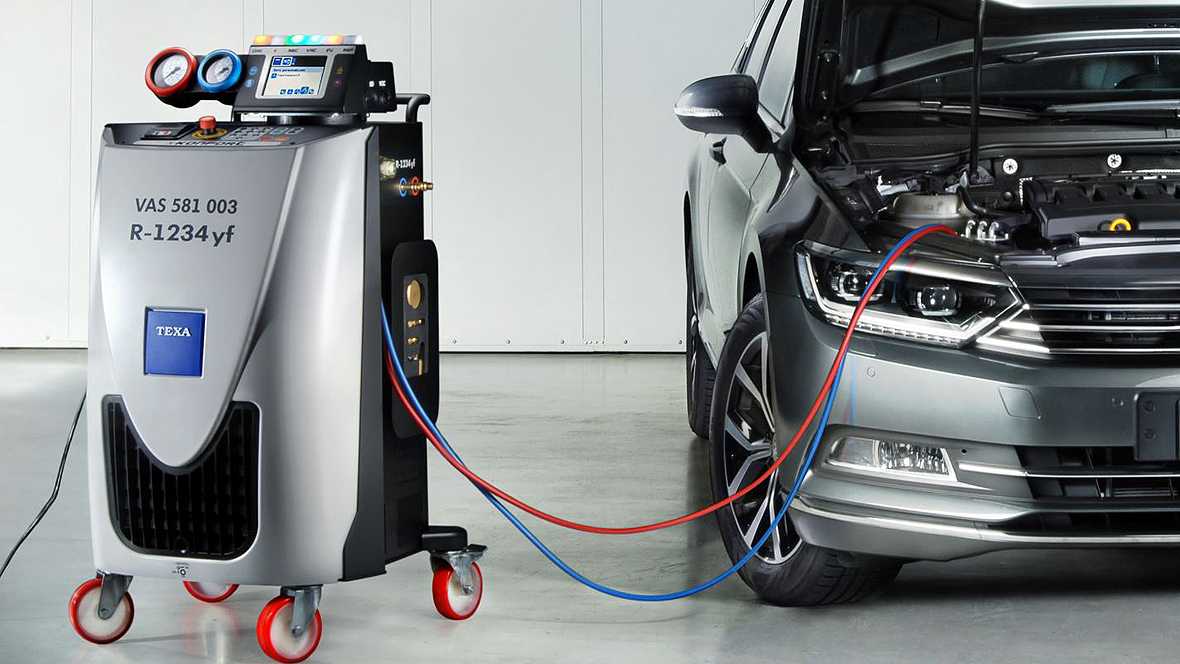

Как обслуживают автомобильные кондиционеры

Мы не рекомендуем выполнять какие-то работы самостоятельно. В лучшем случае вы потратите время и деньги, в худшем — серьезно навредите кондиционеру.

Пока работает компрессор, по замкнутому контуру циркулирует смесь хладагента и компрессорного масла, но не все так просто.

В системе не должно быть воздуха. Он попадает в контур, когда резиновые уплотнительные кольца в местах соединения компонентов системы начинают пропускать хладагент наружу. В воздухе есть какое-то количество воды, которая обязательно свяжется компрессорным маслом, — и компрессор и уплотнительные резинки будут хуже смазываться.

Нужен правильный хладагент. Обычно это фреон R 134A. В автомобилях не старше пяти лет может быть фреон R 1234yf.

Необходимо правильное компрессорное масло. Для большинства автомобилей это PAG 46, но еще есть PAG 100 и PAG 150. Число в маркировке — это вязкость

Важно смотреть рекомендации производителя автомобиля и заливать то, что требуется по инструкции. В кондиционерах гибридных автомобилей вроде Тойоты Приус или Шевроле Вольт применяют принципиально другое масло — POE

Если заправить такую систему маслом PAG, компрессор очень быстро выйдет из строя: эти масла ни в коем случае нельзя смешивать.

Испаритель и конденсор должны быть чистыми и хорошо продуваться.

Обслуживание проходит в несколько этапов:

1. Из системы откачивают хладагент.
2. Проверяют систему на герметичность с помощью вакуумного насоса.
3. Если система негерметична, меняют неисправные компоненты и уплотнительные резинки.
4. Герметичную систему заполняют фреоном, а также добавляют компрессорное масло и флуоресцентную краску — ту, что светится под ультрафиолетовыми лучами. Ее добавляют для того, чтобы было проще находить утечки.

Запомним требования и этапы и поговорим про инструмент.

Какую роль играет компрессор в системе кондиционирования машины

Система вентиляции в салоне автомобиля сама по себе не может охладить воздух до требуемой температуры. Когда температура окружающего воздуха выше 20 °С, то для комфорта водителя и пассажиров требуется ее понизить. Эту задачу выполняют системы кондиционирования.

Автокондиционер ценится теми, кто постоянно пользуется автомобилем, потому что создает прохладу в салоне знойным летом, а также согревает зимой, прогревая салон перед поездкой. Также автокондиционер в дополнение ко всем его функциям очищает воздух. Его составные части постоянно взаимодействуют с системами отопления и вентиляции. Главная функция автокондиционера – создание микроклимата, благоприятного для всех, кто находится в салоне автомобиля.

Одним из основных элементов кондиционера является компрессор, который участвует в работе системы охлаждения или обогрева. На некоторых автокондиционерах имеется ресивер-коллектор, который служит для защиты компрессора за счет выпаривания хладагента. Если такого дополнения нет, то под капотом авто должно быть горячее пространство. Таким образом обеспечивается необходимый уровень испарения охлаждающего вещества в трубках обратного контура, а также в испарителе.

Автокондиционер — это полностью герметичная система, заполненная газом-хладагентом и компрессорным маслом. Масло служит для смазки всех трущихся деталей, участвующих в работе. Таким образом снижается износ подвижных деталей компрессора и обеспечивается уплотнение зазоров. Кроме того, масло отводит часть тепла, выделяемого при трении деталей, и удаляет мелкие частицы из оборудования. В процессе циркуляции в системе кондиционирования масло перемешивается с холодильным газом.

В систему входят следующие элементы:

• компрессор;
• конденсор;
• испаритель;
• вентилятор;
• предохранительный клапан;
• ресивер-осушитель;
• расширительный клапан;
• испаряющий вентилятор.

Совместная работа всех элементов системы охлаждения приводит к тому, что в салоне автомобиля создается благоприятный микроклимат.

Причины возникновения проблем

Причины возникновения проблем в работе компрессора кондиционера бывают следующие:

1. Чаще всего проблемы возникают из-за нарушений герметичности системы. В этом случае кондиционер на автомобиле Ford Focus 2 просто не включится. Для того, чтобы удостовериться, что проблема кроется именно в отсутствии герметичности, откройте капот и надавите на ниппель трубки. Если во время этого действия Вы заметите небольшой поток газа, то можно с уверенностью говорить о том, что проблема

   состоит в негерметичности системы кондиционирования. Зачастую негерметичность возникает из-за недостаточного количества смазки, поскольку это может вызвать быстрое изнашивание отдельных деталей, которые разрушаются и этим создают негерметичную среду в системе.

2. Второй частой причиной возникновения проблем в работе компрессора кондиционера является критичный уровень загрязнения радиатора. Для избегания такого случая, регулярно проводите процедуры по очищению радиатора от грязи и прочих инородных объектов.
3. Еще одной причиной поломки может являться нарушение в работе электроники. Обычно это происходит из-за обрыва электроцепи. Например, при не работающем датчике давления, не будет работать также и муфта, что скажется и на функционировании всего кондиционера в целом. Помимо этого, может отключиться и датчик фреона, что также делает работу системы кондиционирования невозможной.

Существует еще множество проблем, из-за которых на ФФ2 компрессор кондиционера может выходить из строя

Наиболее часто это происходит после продолжительных холодов, поэтому уделите особое внимание в этот период на работу кондиционера и не пренебрегайте визитом в автосервис для проведения диагностики. Таким образом, Вы сможете сэкономить значительное количество денежных средств и времени в дальнейшем при стабильной эксплуатации системы кондиционирования Вашего автомобиля. При выявлении любого признака, намекающего на наличие неисправности в работе компрессора, посещайте специальные сервисы, которые оказывают услуги по ремонту и обслуживанию автомобилей

При выявлении любого признака, намекающего на наличие неисправности в работе компрессора, посещайте специальные сервисы, которые оказывают услуги по ремонту и обслуживанию автомобилей.

Наиболее характерные поломки автокондиционера

Существует ряд важнейших узлов данного механизма, поломка которых выводит из строй кондиционер. К ним относятся:

• шланги и патрубки;
• радиатор;
• компрессор;
• муфта.

Такие узлы принципиально важны для полноценного функционирования кондиционера. Следует помнить, что заправка и ремонт кондиционеров являются сложными и иногда опасным процессом, потому после более очной диагностики рекомендуется обращаться к специалистам, которые выполнят их максимально профессионально и безопасно.

Патрубки и шланги

Накопление загрязнений, температурные воздействия и химические реагенты на шлангах и патрубках увеличивает нагрузку и может вызвать ухудшение их соединения, повышенный износ деталей. Изготавливаются патрубки и шланги из прочного алюминия, однако и данный элемент может гнить. Замена шлангов кондиционера производится в случае их значительных повреждений, которые ведут к утечке фреона.

Небольшие механические повреждения могут ремонтироваться. Ремонт трубок автокондиционера осуществляется путем предварительного демонтажа и последующего напыления для повышения прочности. Однако более эффективен метод аргонно-дуговой сварки, который применим лишь в условиях профессиональной автомастерской.

Радиатор

Очистка радиатора позволяет продлить срок его службы и качество работы. В случае механических повреждений радиатора потребуется его ремонт лишь при отсутствии разгерметизации узла и отсутствии чрезмерного негативного действия коррозии. Ремонтные работы радиатора осуществляются в следующем порядке:

• демонтаж;
• удаление видимых загрязнений;
• устранение незначительных повреждений путем напыления или аргонно-дуговой сварки, что более результативно.

Замена радиатора кондиционера требуется в случае отсутствия положительного результата ремонтных работ, в случае сильных механических повреждений. При течи радиатора вследствие сильного поражения коррозией ремонт становится бессмысленным: требуется только замена на новый.

Компрессор

Потемнение теплоизоляции и признаки утечки свидетельствуют о нарушениях при использовании компрессора. На СТО работники при обнаружении утечки производят устранение неполадок, после чего устанавливается на магистраль фильтр и выполняют дозаправку кондиционера. Ремонт компрессора автокондицинера может быть недостаточным в следующих случаях:

Утечка фреона и разгерметизация системы

Наличие влаги и тем более жидкости внутри системы требует промывки компрессора. Выполняется процедура в два шага:

• при помощи отвакуумированного баллона откачивается лишняя влага, такая промывка является обыкновенной и выполняется до придания жидкости прозрачности;
• осуществляется дозаправка смесью 1:1 из масла и специальной жидкости для промывки. Для полного удаления из системы отработанного масла компрессор включается на 10 минут, после чего он еще раз промывается. Далее система вакуумируется.

Неприятный запах из работающей системы

Появление зловонных ароматов из корпуса кондиционера может говорить о следующих поломках:

• Запах гари – явный признак замыкания и возгорания проводки. Кондиционер нужно немедленно отключить и вызвать мастера. Работающий прибор в этом случае может стать причиной пожара.
• Запах пластика – обычно такие «ароматы» источает некачественна, приобретенная за невысокую цену. Устранить такие запахи не помогут даже специалисты. Со временем они могут пропасть самостоятельно.
• Запах сырости – это говорит об образовании внутри корпуса бактерий и грибков. Уничтожить их можно обработкой антигрибковым средством. Его разводят в воде и промывают все внутренние детали кондиционера.

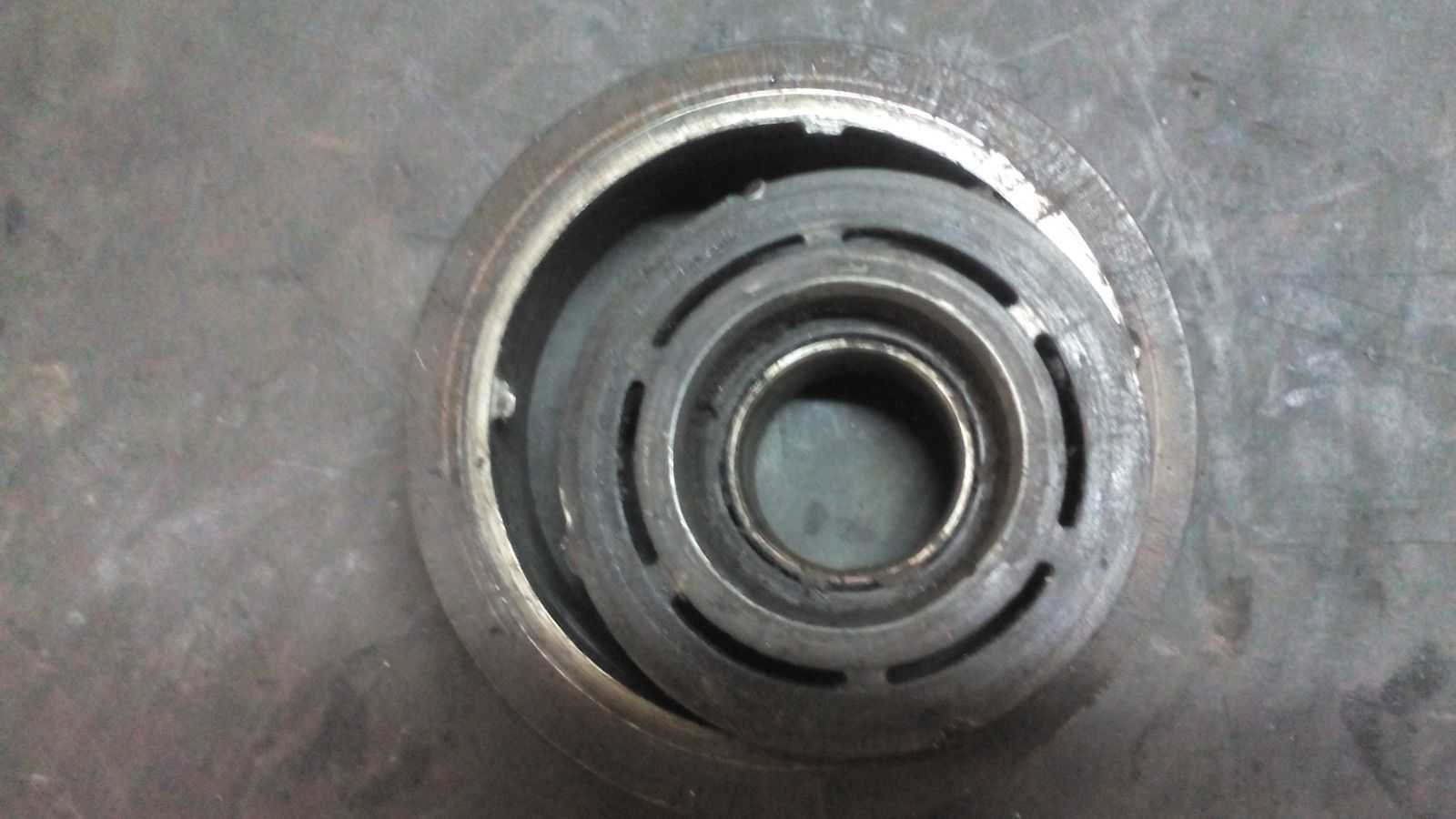

Ремонт муфты кондиционера

Что касается ремонта муфты кондиционера, а точнее замена муфты компрессора кондиционера, то его сегодня многие автолюбители осуществляют свои собственными силами. Благо в интернете можно найти большое количество статей и форумов, где данный процесс довольно подробно описан. Но, для того, чтобы диагностировать поломку муфты электромагнитной компрессора кондиционера, необходимо знать процесс ее правильной работы. Так, исправная муфта включения кондиционера при работе непрерывно вращается благодаря ремню, и располагается на валу компрессора (например, муфта кондиционера пежо 206 или муфта компрессора кондиционера honda). При начале работы муфты кондиционера должен быть слышен небольшой щелчок, когда происходит ее сцепление, а далее она начинает движение по кругу. В случае, если муфта кондиционера неисправна, то можно наблюдать следующее:
в воздухе ощущается запах горелого;
посторонние шумы при вращении муфты (означает, что у вас поврежден подшипник).

А вот если после включения кондиционера не было слышно щелчка сцепления муфты кондиционера, то значит дело не в ней.

 В любом случае квалифицированную диагностику неисправности при работе автокондиционера, лучше всего, делают именно при помощи специального оборудования на станциях ремонта. Чаще всего, требуется непосредственно полная диагностика системы кондиционирования, в результате может потребоваться ремонт муфты компрессора кондиционера, или даже замена муфты компрессора кондиционера. Большие проблемы может предоставлять неисправность, при которой компрессор лишь имитирует работу муфты, но при этом она движется свободно. Наряду с этим слышен щелчок, вот только холодный воздух не наполняет салон машины. Подобная неисправность поддается диагностике только при помощи диагностического оборудования последнего поколения, а процесс производит высококвалифицированный специалист.

Ремонт компрессора кондиционера

Момент запуска компрессора – это начальная точка включения климатической системы автомобиля. Остановка вращающихся элементов – конечная. И от того, как они проходят, можно судить об исправности кондиционера и надежности его функционирования.

При малейшей неисправности, следует немедленно обратится,  в технический сервис.

Даже самые незначительные шумы могут являться признаком серьезной проблемы способной вывести агрегат из строя. Если вовремя не обратиться  к специалистам, то ремонт компрессора кондиционера на авто может не оказать должного эффекта, а следовательно потребуется замена системы, что приведет к значительным тратам.

Вообще, нужно сказать, что замена агрегата – это крайняя мера. Она может возникать в том случае, если устройство было неграмотно установлено, или эксплуатировалось без надлежащего отношения. Обращайтесь в компанию «Авто-Х» — здесь вам окажут, как консультационную, так и практическую помощь в вопросе  ремонта компрессора автомобильного кондиционера.

Когда требуется ремонт компрессора кондиционера автомобиля

Самой частой и распространенной проблемой является разгерметизация фреонового контура и попадания вовнутрь влаги. Если произошла данная ситуация, то необходима срочная промывка. В качестве промывки используют фреон R-11, R-113 или углерод (4-х хлористый).

Промывка осуществляется в два этапа:

1. В первую очередь, требуется удалить хладагент из системы – для этого применяется вакуумный баллон. После промывки контур заполняют смесью, состоящей из промывочной жидкости и масла. Система включается на 10-20 минут. После чего смесь сливается, и устройство опять-таки промывается до полного удаления масла.
2. После этого приступаем к заправке компрессора маслом. Нужно позаботиться о том, чтобы масло как можно меньше контактировало с воздухом, поскольку оно характеризуется повышенной гигроскопичностью, то есть собирает всю влагу из окружающей среды. После заправки контура его продувают осушенным азотом или газообразным хладагентом. В завершении ремонта автомобильных кондиционеров патрубки компрессора затыкают пробками.

Самостоятельно проводить ремонт климатической системы автомобилей настоятельно не рекомендуется, поскольку вы можете только усугубить ситуацию. Лучше всего обращайтесь за помощью к профессионалам – в автосервис «Авто-Х» и мы произведем необходимый ремонт быстро и качественно.
