Как поменять успокоитель цепи на нива шевроле

Процесс замены и момент затяжки

Необходимые инструменты

Для осуществления данных работ по замене прокладки головки блока цилиндров Нива Шевроле и затяжке болтов ГБЦ следует подготовить:

• крестовую и шлицевую отвертку;
• набор рожковых ключей;
• динамометрический ключ.

Без последнего элемента затяжка шкивов головки блока будет невозможной.

Пошаговая инструкция

1. Первоначально, разумеется, нужно демонтировать саму крышку ГБЦ.
2. Затем подставьте под днище авто емкость для сбора отработанного хладагента. Открутите пробку слива и слейте антифриз.
3. Затем следует отключить тросик привода дроссельной заслонки от ресивера и узла.
4. После этого следует демонтировать распределительный шкив вместе с корпусом подшипников.
5. Далее, демонтируем рычаг клапанов, а затем выверните сами опоры рычагов. Также демонтируйте рампу подвода моторной жидкости к гидравлическим опорам.
6. Теперь нужно отключить жгут с кабелями от ДПДЗ. Таким же образом отключите проводки от датчика холостого хода и антифриза.
7. Вам нужно сжать пластиковый фиксатор, а затем отсоединить разъем с проводками, которые предназначены для питания форсунок. Здесь же нужно не забыть отключить жгут с проводками от датчика детонации.
8. Теперь отключите высоковольтные кабеля от свечей зажигания. Также отключите кабель, который питает устройство контроля температуры двигателя.
9. Немного сожмите и отключите приемную трубу от впускного коллектора. Затем верхний винт крепежа распорки впускной трубки и, незначительно ослабив нижний винт, распорку следует отвести в сторону.
10. Стяжной хомут следует немного ослабить, затем от дроссельного узла следует отключить патрубок продувки адсорбера.
11. Стяжные хомуты нужно ослабить и отключить от ГБЦ патрубки охладительной системы.
12. При помощи рожковых ключей теперь нужно отсоединить топливные магистрали. Для этого открутите гайки топливных шлангов, предназначенных для слива и подачи бензина.
13. Теперь при помощи ключа отверните верхний винт, который крепит заднюю распорку впускной трубки. Нижний винт также следует немного ослабить. После этих действий распорку необходимо убрать в сторону.
14. Когда все указанные выше действия выполнены, следует демонтировать натяжитель цепочки привода распределительного шкива.
15. Затем произведите демонтаж кронштейнов, при помощи которых крепится устройство ГУР.
16. Теперь можно снять цепочку со звездой распределительного шкива.
17. После этого, используя торцевую головку с удлинителем, вам потребуется отвинтить винты крепления ГБЦ, а затем – осуществить ее демонтаж.
18. Теперь можно снять прокладку головки блока цилиндров. Смонтируйте на ее место новый компонент, предварительно смазав его по периметру герметичным клеем. Собственно, на этом работы по замене уплотнительной прокладки головки блока цилиндров в Ниве Шевроле можно считать законченными. Все дальнейшие работы по сбору силового агрегата нужно выполнять в обратной последовательности. Но это еще не все. Чтобы обеспечить надежное прилегание головки блока цилиндров к самому блоку, нужно правильно выполнить затяжку винтов и соблюсти момент протяжки.
19. Сама процедура состоит из нескольких этапов. В первую очередь используя динамометрический ключ и соблюдая порядок, указанный на схеме, нужно затянуть винты с первого по десятый. При этом момент затяжки головки блока цилиндров Нива Шевроле должен составлять 20 Нм.
20. Далее, когда все по очереди болты затянуты, необходимо еще раз затянуть все винты ГБЦ. Теперь момент затяжки должен составлять 69,4–85,7 Нм. Последний, одиннадцатый шкив нужно затянуть моментов 31,4–39,1 Нм.
21. После этих действий винты, отмеченные номерами с первого по десятый, нужно довернуть на 90 градусов, а затем, когда они все прокручены, следует повторить процедуру и опять довернуть их на 90 градусов. На этом процедуру затяжки винтов можно считать законченной.

Если все действия были выполнены правильно, то после замены компонента у вас пропадет проблема попадания моторной жидкости в антифриз и наоборот. Но учтите: все нужно делать согласно действиям, указанным в данном мануале.

Если, к примеру, вы неправильно закрутите болты ГБЦ, то есть не дотяните их или перетяните, то это может обернуться более серьезными проблемами.

В том случае, если винт не дотянут, ГБЦ не будет плотно прилегать к блоку. Это чревато утечкой моторной жидкости. Если же наоборот, вы слишком перетянули шкивы, то это может спровоцировать образование трещин на силовом агрегате. Если появились микротрещины, то вам придется заняться либо сваркой ГБЦ, либо ее заменой. Поэтому перед тем как приступить к такому ремонту, тщательно подумайте – сможете ли вы все сделать правильно?

Как производится замена детали

Подготовьте новую деталь и набор инструментов (плоскую длинную отвертку, отрез проволоки 25 см, набор рожковых и торцевых ключей). Установите автомобиль в светлом месте, откройте капот. Замена успокоителя проводится по инструкции:

Для начала вам необходимо снять экран с двигателя и удалить крышку с блока цилиндров. В процессе этой работы практически всегда повреждается прокладка, поэтому лучше всего заранее купить новую. Стараться сохранить старую смысла нет, потому что она не будет достаточно герметизировать блок. Затем снимите натяжной валик. Для этого вам нужно открутить его крепление. Следите, чтобы шайба его не упала в поддон. Удалите шестерню распределительного вала, не полностью сбрасывая с нее цепь. Вы получили доступ к успокоителю, начинайте выкручивать его крепления с нижнего

Обратите внимание на положение болтов, обратно их нужно будет вкрутить на те же места. Для того чтобы открутить верхнее крепление, соедините шестерню с цепью при помощи пластиковой стяжки. Открутите болт и извлеките успокоитель

Крепко держите запчасть, чтобы не уронить ее в поддон с маслом, а затем осмотрите и отложите ее

Открутите болт и извлеките успокоитель. Крепко держите запчасть, чтобы не уронить ее в поддон с маслом, а затем осмотрите и отложите ее

Если вы не удержите комплектующую, то вам придется разбирать двигатель практически полностью, чтобы достать ее из поддона.

После того как вы извлекли успокоитель, обратите внимание на его состояние. При видимых повреждениях необходимо заменить этот узел

Не стоит ждать, пока деталь полностью выйдет из строя

Сборка двигателя после установки новой запчасти производится в обратном порядке. Места для вкручивания болтов успокоителя обработайте герметиком

Обратите внимание, что при сборке рычаги (коленчатый и ГРМ) должны быть выставлены таким образом, чтобы метки на них совпадали, а цепь нужно равномерно натягивать от одной шестерни к другой

Не стоит ждать, пока деталь полностью выйдет из строя. Сборка двигателя после установки новой запчасти производится в обратном порядке. Места для вкручивания болтов успокоителя обработайте герметиком

Обратите внимание, что при сборке рычаги (коленчатый и ГРМ) должны быть выставлены таким образом, чтобы метки на них совпадали, а цепь нужно равномерно натягивать от одной шестерни к другой

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Замена Успокоителя Цепи Нива Шевроле Видео

Замена амортизатора Chevrolet Niva

Успокаивающий на Chevrolet Niva находится в Крышка цилиндра, спереди. Замена щеток генератора Chevrolet Aveo. Замена щетки генератора Chevrolet niva. Крепится 2 болтами. Заменить демпфер Niva очень просто. YouTube. Если демпфер выходит из строя, это может вызвать резонансное воздействие на систему, цепь ослабнет, начнет очень сильно вибрировать и, в конце концов, зубья могут соскользнуть на шестернях распределительного вала во время работы. Нива. Видеоролики клуба / нивы заменяют карту замены гидравлического подъемника и стабилизатора цепи. В статье подробно описан процесс снятия демпфера цепи, заменяющего цепь Chevrolet Niva. Это в его Очередь может привести к сложным дилемм в моторной работе. В статье подробно описан процесс снятия и замены демпфера распределительного вала на Chevrolet Niva. Потому что это подходит замена стабилизатор цепи Нива Шевроле может помочь избавиться от множества проблем в будущем.

Сама система натяжения цепи состоит из нескольких частей, которые могут быть изменены в случае неисправности:

1. Цепь клапана поезда
2. Загрузчик
3. Трубный питатель, вариант 2
4. 1-й вариант телефона
5. болт крепления трубки
6. блок натяжителя цепи
7. Зубчатый распредвал
8. контур демпфера
9. переходный элемент
10. крепление труб
11. датчик подключения управления масляная лампа под давлением
12. привод масляного насоса
13. привод коленчатого вала

Замена натяжителя цепи

Для замены натяжителя цепи требуется небольшой набор инструментов, включая отвертку и гаечный ключ на 10 ключей.

Замена обуви натяжитель цепи Нива Шевроле распредвал

замена гидравлический натяжитель цепи механический, а также замена обувь на Шевроле Нива их собственность.

Заменить демпфер Niva довольно просто

Замена Нива Демпфер просто. Доставить все сразу видео Создатель ИМХО! Создатель не несет ответственности за ваши действия!

Замена осуществляется в несколько этапов:

крышка снята с головки цилиндров. Замена демпфера Niva достаточно проста. Все в видео по ИМХО! Автор не несет ответственности за ваши действия. Перед этим лучше внимательно изучить управление двигателем. без зарядки шевроле нива. Ремонт замены генератора Chevrolet Niva. Поскольку прокладка головки блока цилиндров может быть повреждена во время работы и может потребоваться ее замена.
Следующим шагом является снятие натяжителя с цепи привода распределительного вала.
затем звездочка отсоединяется от фланца распределительного вала. 5 Замена щеток Chevrolet Niva Расход топлива Разное. Все это не должно быть полностью отключено от цепи
Снять болты успокоительное. Замена натяжителя цепи ВАЗ 21214 Смотрите это видео, Замена демпфера Нивы. Вам нужно начать с самого низа.
Чтобы облегчить дальнейшую работу, вы должны подключить шестерню к цепи, как показано на рисунке ниже. Затем вы можете открутить верхний крепежный болт и полностью снять демпфер.
Предупреждение! При снятии заслонки держите его крепко рукой, чтобы он не упал в масляный поддон. Замена цепи ГРМ на Шевроле Нива. Замена демпфера цепи на автомобиль ВАЗ 2101-ВАЗ 2107. Видео замены демпфера заменяет демпфер цепи на классический ремонт Chevrolet Niva. В противном случае его удаление будет большой проблемой, так как потребуется дополнительный анализ движка.
После того, как демпфер полностью снят, его необходимо осмотреть. Если на его поверхности имеются сильные следы развития, они будут появляться в виде сколов и видимых трещин или другого повреждения корпуса

требуется полная замена этого компонента.
Важно помнить, что демпфер на двигателе Chevrolet Niva имеет немного другую форму, чем тот, который использовался ранее на двигателях ВАЗ. Поэтому вам следует купить устройство, предназначенное для установки на эту модель автомобиля.
После установки необходимо собрать все компоненты системы в обратном порядке.

Успокоитель

Еще одним немаловажным элементом в этой системе является успокоитель цепи Нива Шевроле, который предотвращает появления эффекта резонанса. Данная система состоит из следующих элементов:

Успокоитель находится внутри головки блока с передней стороны и крепится к ней при помощи двух болтов. В случае если он повредился или износился то появляются колебания, которые могут привести к тому что перескочит цепь и тем самым повредит мотор.

Замена

Для замены понадобится торцевой ключ на десять и отвертка. Когда инструмент готов, проделываем следующие этапы:

1. У ГБЦ снимаем крышку
2. Демонтируем натяжитель цепи привода распредвала
3. Не отсоединяя от цепи снимаем звёздочку с флаца распределительного вала
4. Начиная с нижнего болта выворачиваем два крепящих болта
5. Закрепляем цепь вместе со звездочкой и снимаем успокоитель. Во время снятия его желательно придерживать чтобы он не упал в масляный поддон
6. Производим осмотр и если на ней имеются повреждения меняем на новый успокоитель.
7. Берем новую деталь и устанавливаем на место в обратном порядке

Приобретать новый элемент необходимо именно такой же который стоял ранее, так как в моделях которые выпускались раньше может стоять успокоитель другой формы.

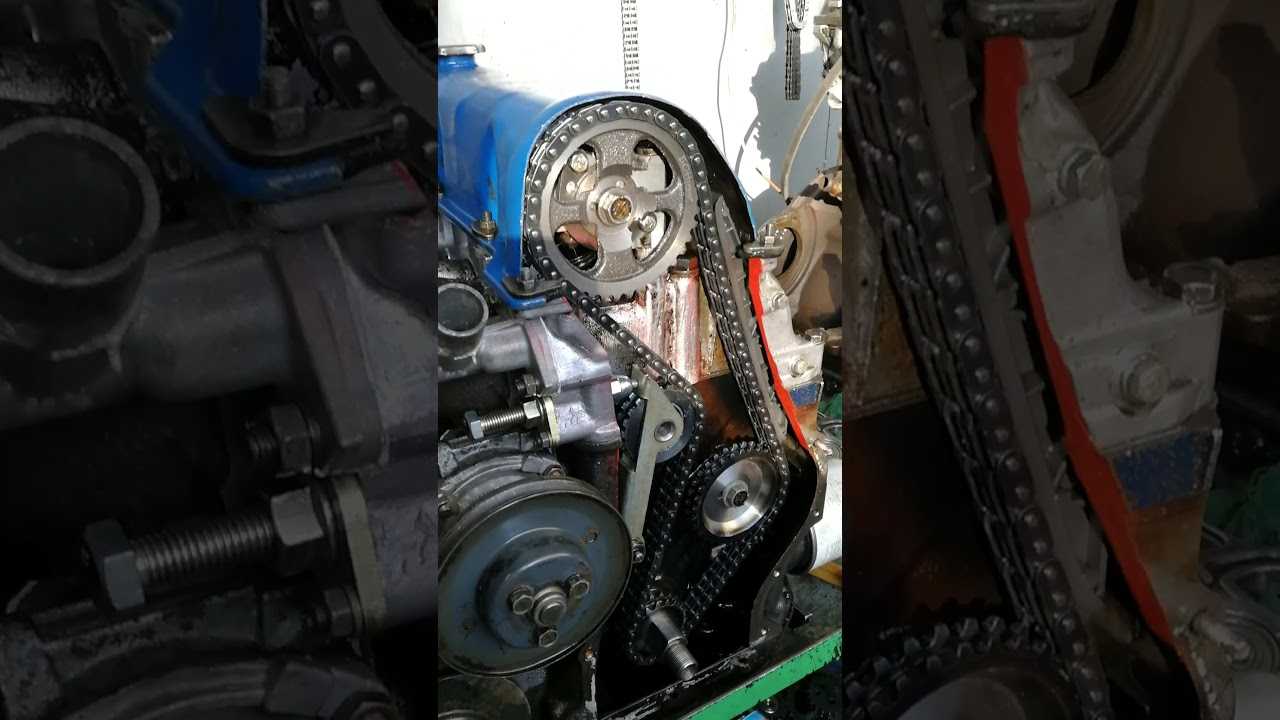

Цепь ГРМ

Если во время работы двигателя присутствует звонкий звук, который напоминает работы дизельного мотора, то скорей всего требуется замена цепи ГРМ Нива Шевроле.

Замена

Если вовремя не произвести замену то она во время движения может порваться. Для замены делаем следующие:

1. Устанавливаем машину на яму
2. Демонтируется защита мотора с пыльником
3. Поднимаем ручной тормоз, под колеса желательно подложить специальные подпорки
4. Сливаем тосол и демонтируем радиатор и вентилятор
5. От крышки клапанов и патрубков отсоединяем аккуратно трос акселератора, идущий к воздушному фильтру
6. Датчик коленчатого вала снимаем, ослабеваем болты которые крепят генератор
7. Отодвинув генератор снимаем ремень
8. Откручиваем несколько болтов благодаря которым крепится насос водяной, после чего снимаем его
9. Демонтируем натяжной и обходной ролик ремня
10. Снимаем все мешающие патрубки
11. Накрываем головку цилиндров чтобы в него не попал мусор
12. Открутив болты крепления извлекаем шестерню распределительного вала
13. Снимаем масляную трубку вместе с гидронатяжителем
14. Извлекаем цепь и все шестерни масляного насоса, коленчатого и распределительного вала
15. Берем новый сальник и устанавливаем его на крышку ГРМ

Установка

Когда цепь ГРМ Нива Шероле и все необходимы элементы системы сняты, нужно правильно установить и настроить новые детали, для этого нужно:

1. Берем болт крепления и устанавливаем на башмак
2. Проверяем чтобы башмак находился в неподвижном состояние после чего затягиваем болт
3. Новые шестерни устанавливаем на свое место таким образом чтобы они совпадали с имеющимися метками
4. Производим установку фиксатора, если по каким либо причинам он не садится на свое место,подпиливаем его напильником

Перед установкой цепи, ее нужно смазать моторным маслом, после чего ее можно одевать на своем место следующим образом:

1. Вначале на шестерню коленчатого вала
2. После этого на масляный насос
3. И в завершение на распределительный вал

Для обеспечения лучшей работы и фиксации данного механизма в нем предусмотрены специальные метки ГРМ Нива Шевроле

Если вовремя установки цепи их не брать во внимание то это может привести к тому что система газораспределения рассинхронизируется и повысится износ деталей

Регулировка по меткам производится в несколько этапов:

1. Подготавливается весь необходимый инструмент
2. Автомобиль устанавливается на яму
3. Отключается вентилятор и откручивается крепление радиатора
4. Снимаем крышку клапанов

Когда все подготовительные этапы проделаны делается следующая регулировка:

1. Вращаем коленвал пока не совпадут метки подшипника и распредвала. Если цепь установлена правильно то имеющиеся метки на крышке цепи и коленвале будут совпадать. В случае если они не совпадают, регулируем положение фаз
2. Что бы произвести такую регулировку у стопорной шайбы разжимаем крепление, после этого ключом на 13 снимаем шайбу вместе со звездочкой распредвала
3. Выставляем первую передачу для того чтобы не прокручивался болт который крепит шестеренку коленвала. Выкручиваем болт крепления и стопорную шайбу
4. Демонтируем натяжитель.
5. Тянем цепь на себя и снимаем со звездочки
6. Что бы произвести ее регулировку перемещаем ее на один зуб
7. Начинаем проворачивать коленчатый вал до тех пор пока не совпадут выемки
8. Устанавливаем стопорную шайбу. Наживляем болт в место для крепления, но при этом не затягиваем
9. Вращаем коленчатый вал и проверяем совпадают ли метки. Если они совпали то работу можно считать завершённой

Важно чтобы метки совпадали как можно точнее, так как от этого будет зависеть правильность и стабильность работы двигателя

Этапы работ

В принципе, с заменой цепи ГРМ и установкой меток может справиться любой человек. Достаточно просто быть внимательными и аккуратным. Ниже представлена инструкция по замене цепи и выставлении меток на механизме.

Что нужно подготовить?

Для начала следует купить цепочку для устройства Нивы Шевроле. Чтобы не приобрести подделку, есть верный способ проверить элемент на качество. Возьмите цепочку в руки плашмя и выставьте руки перед собой. Если вы увидите, что ее концы начали провисать, и показатель провисания превысит 1 см, то элемент лучше не приобретать. То же самое касается того, если провисание детали будет неравномерным. Помимо этого, купите:

• сальник (лобовой);
• новую прокладку ГБЦ;
• прокладку помпы.

Поэтапная инструкция

1. Для начала следует установить Ниву Шевроле на ручной тормоз и демонтировать воздушный фильтр.
2. Отключите и сдвиньте в сторону трос воздушной заслонки, а также патрубки и электропривод.
3. Произведите демонтаж вентилятора, вал помпы, а также ремень генератора. Осмотрите ремень. Если на нем видны повреждения, то ремень следует заменить. Отсоедините защиту поддона и прочистите его переднюю крышку.
4. Гаечным ключом начните откручивать гайку храповика.
5. Демонтируйте клапанную пробку, а затем открутите шайбу винта шестеренки распределительного шкива.
6. Затем начните проворачивать коленчатый шкив, чтобы метки совпали на нем, а также на передней крышке ДВС. Также соблюдайте совпадение меток на корпусе подшипников и на шестеренках распределительного шкива.
7. Далее, необходимо демонтировать переднюю крышку мотора и вытащить успокоитель цепочки, а также открутить винт масляного насоса. Но вытаскивать его не нужно, достаточно только ослабить.
8. Затем следует снять механизм натяжения элемента. Для этого демонтируйте магистраль ММ, замените датчик давления и открутите гайки устройства. После этого натяжитель можно снять.
9. Демонтируйте винт на шестеренке распределительного шкива. Шестеренку можно снять. На этом разбор устройства закончен. Приступайте к монтажу новых деталей.

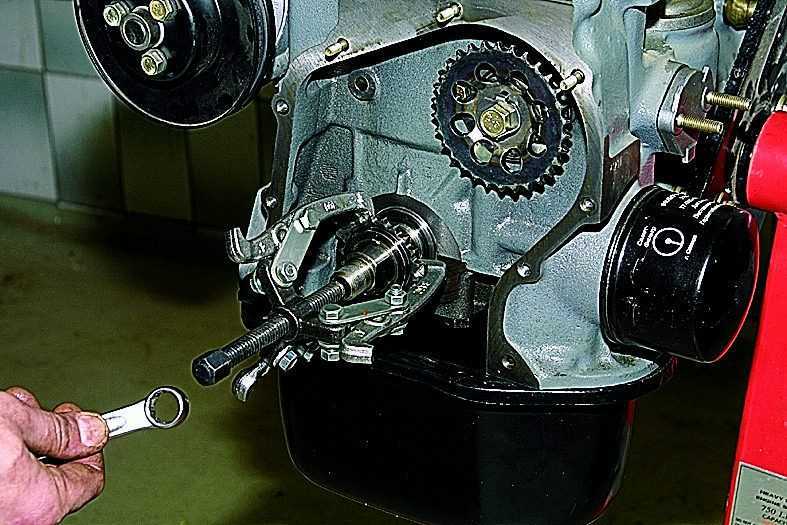

10. В первую очередь следует сменить сальник коленчатого шкива. Отработавший компонент нужно снять, а место установки зачистить от остатков старой детали. Возьмите новый сальник и смажьте его, для этого подойдет моторная жидкость. Установите его на место старого.
11. Теперь возьмите цепочку ГРМ и также смажьте ее. Сначала установите ее на шестеренки коленчатого шкива, потом на масляный насос и на распределительный вал. Цепь следует натягивать от звезде к звезде, при этом соблюдая положение шкивов по меткам.
12. Осуществите монтаж натяжного компонента ГРМ, гаечным ключом затяните все гайки. Сделав это, опять проверьте совпадение меток. Винты на шестеренках также затяните.
13. После этого коленчатый шкив следует провернуть несколько раз, чтобы еще раз проверить положение меток. Установите ремень генератора. Если старый износился, то установите новый ремень.
14. Далее, необходимо установить прокладку ГБЦ, предварительно смазав ее. Установите головку блока, после чего закрутите все штифты и гайки крышки. Произведите замену роликов, если есть необходимость. Всю последующую сборку проведите в обратной последовательности.

Снизу — старая цепь, сверху — новая

Метка на шкиве распредвала — должна быть напротив отлива на корпусе подшипников

Данная деталь

Конкретных сроков периодичности замены цепи ГРМ на Шевроле Нива не имеется. О растяжении детали свидетельствует характерный шум двигателя после того, как машина прошла 100 тыс. км или больше. Если цепь невозможно натянуть обычным способом либо она легко оттягивается от звездочки примерно на половину высоты зуба, это тоже свидетельствует о наличии проблем.

Критерием для замены может служить и проверка фаз.

Если метка на звездочке распределительного вала совпадает с меткой на корпусе подшипников РВ, а метка на шкиве коленвала в этот момент находится на 1 см ниже метки на передней крышке двигателя, цепь придется менять. То же самое нужно сделать при сколах втулок или обнаружении трещин щечек цепи Нивы.

Именно поэтому деталь нужно заменить. Слабая натяжка позволяет ей «проваливаться» между зубьями звездочек, создавая тот самый характерный шум двигателя. При колебаниях цепь может сломать успокоитель, уголок башмака, ограничительный палец.

Если же ненатянутая цепь газораспределения перескочит на пару зубьев, самой хорошей новостью в этот день станет заглохший двигатель Нива Шевроле. Либо же встреча клапанов с поршнями приведет к серьезной поломке мотора. Именно из-за этого рекомендуется чаще регулировать натяжение цепи на Шевроле Нива и заменять ее, как только нормально натяжка становится невозможной.

Признаки неисправности цепи ГРМ у Шевроле Нивы

Силовой агрегат у Шевроле Нива содержит один распределительный вал, последовательно открывающий 8 клапанов, в свою очередь приводящийся в движение коленвалом посредством цепи ГРМ, натянутой на шкивы обоих валов. Стабильность работы привода обеспечивается натяжителем и успокоителем.

Для согласованной работы впускных и выпускных клапанов, их открывания в нужный момент, оба вала Шевроле Нива должны вращаться синхронно. Необходимо, чтобы на один оборот коленчатого вала приходилось 2 оборота распредвала. Убедиться в слаженности действий можно по меткам, нанесенным на шкивах.

На многих автомобилях с цепью ГРМ замена этого элемента производится через каждые 80-100 тысяч км. Фактически же зачастую приходится менять цепь чаще. В том числе это касается и замены привода ГРМ Шевроле Нива. О возможных неполадках цепи нужно судить по некоторым признакам.

Так, звенья цепи ГРМ, находящейся под натяжением, со временем растягиваются. В результате газораспределительный механизм начинает работать со сбоями, вызывая следующие проблемы:

• рывки во время езды;
• перегрев охлаждающей жидкости;
• нестабильная работа двигателя;
• затрудненный запуск ДВС;
• загорание аварийного индикатора на приборной панели и т. д.

При неправильном газораспределении значительно нарушается работа двигателя, вплоть до выхода его из строя, если своевременно не устранить неисправность ГРМ Шевроле Нива. В последнем случае уже не обойтись без дорогостоящего капитального ремонта мотора или полной его замены. Степень износа цепи можно оценить визуально, для чего потребуется разобрать силовой агрегат.

Рекомендуем

«Замена ГРМ BMW N20: диагностика и рекомендации» Подробнее Другой способ оценки работоспособности привода — на слух. Звонкий шелестящий звук, доносящийся из-под капота и похожий на звук работающего дизельного двигателя, сигнализирует о том, что цепь ГРМ нуждается в проверке.

Последствия несвоевременной смены

При длительной эксплуатации автомобиля с растянутой цепью неминуем момент, когда она проскочит по зубцам приводных шестерен на одно или несколько звеньев. При этом нарушаются фазы газораспределения и минимальным последствием будет внезапная остановка двигателя. Если цепь проскочит на несколько звеньев, то тарелки клапанов встретятся с днищем поршня. При этом мотор получает сильные повреждения, которые исправляются только путем его переборки. Для ременного привода ситуация более опасная, поскольку ремень просто рвется и происходит встреча клапанов и поршней. В двигателях Опель в каждом цилиндре установлены по 4 клапана, поэтому ремонт такого мотора будет еще более дорогостоящим. Для предотвращения такой проблемы необходимо четко соблюдать регламент замены привода ГРМ.

 Загрузка …

Устанавливаем новые детали

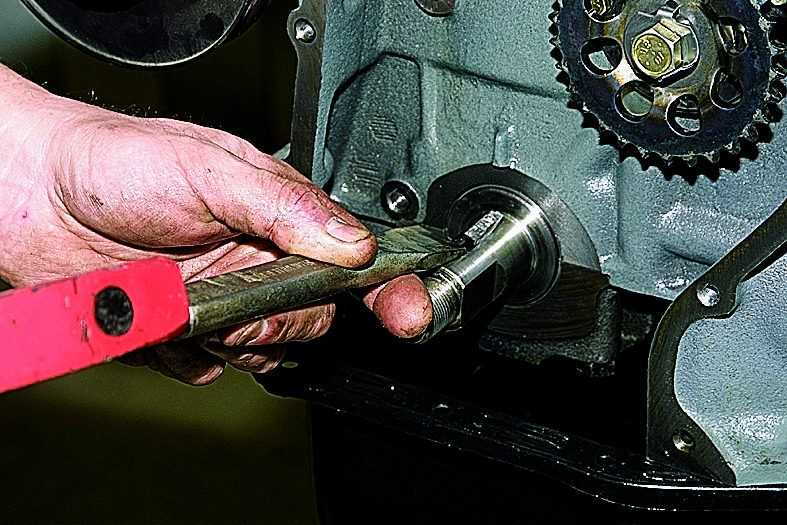

Сначала меняем лобовой сальник коленвала. Удаляем старый, а место под новый зачищаем. Новый сальник смазываем маслом для двигателя и устанавливаем при помощи оправки. Как оправку можно использовать старый сальник.

Болт крепления на башмаке набивается легкими ударами молотка. Не рекомендуется подгонять его так, чтобы он вставлялся от руки – возникнет небольшой люфт, из-за чего башмак будет подвижен на оси. Болт поставьте на место и затяните.

Натяжитель в сборе

Фиксатор стопорной шайбы можно обработать напильником, но входить в паз он должен плотно. Фиксатор загибается под углом 90о. Болт закрутите.

Цепь смочите моторным маслом и надевайте сначала шестерни коленвала, а затем маслонасоса и распредвала. Необходимо натягивать цепь от звездочки к звездочке и соблюдать положение валов по меткам.

Установите натяжитель. Гайки затяните. Еще раз проверьте совпадение меток и натяжение цепи. Затяните болты на шестернях. Прокрутив несколько раз коленвал, вновь проверьте, совпадают ли метки.

Прокладку смажьте герметиком, затем установите на место крышку. Поставьте шкив. Можно немного двигать крышку, чтобы он хорошо встал на место. После этого затяните все болты и гайки крышки.

Затяните натяжной и обводной ролики, при необходимости их можно тоже заменить. При помощи герметика установите новую прокладку на помпу, а затем поставьте помпу на место. Поставьте авто на стояночный тормоз и включите 4 передачу, протяните гайку шкива. Подсоедините все шлаги, патрубки, разъемы, установите вентилятор и радиатор. Протяните все соединения, после чего залейте охлаждающую жидкость.
