Замена передних тормозных дисков нива шевроле видео

Установка вентилируемых дисков

Установка вентилируемых механизмов — одна из простейших доработок Chevrolet Niva. Вентилируемые диски более эффективно отводят тепло, которое выделяется при торможении. К тому же они большего диаметра, что позволяет им быстрее охлаждаться и улучшать торможение. Они очень эффективны при торможении с высоких скоростей. Обычный механизм при этих условиях перегревается, машина начинает греметь и тормоз «проваливается».

Замена задних тормозных колодок Нива Шевроле необязательна — меняют их только при признаках износа. Процесс установки аналогичен монтажу обычных дисков. На всю работу уйдет примерно час.

Как поменять тормозной диск на ниве 21213

Привет всем! После недавней замены передних ступиц со всеми подшипниками и сальниками появился металлический звон от колес при движении, это оказались диски тормозные, вроде все по мануалу, шпильки выбил молотком, шпильки вбил кувалдой — ерунда все это, только пресс решает все. Ну и собственно купил сразу новые диски и колодки, да, кто будет менять диски, купите сразу пару сальников ступицы, чтоб потом не кататься в поисках ночного магазина для приобретения сальника, потому что им скорее всего при выемке ступицы придет писец как это было со мной.

По замене ничего особенного, вкратце ход действий: — сорвал гайки крепления колеса и гайку шруса, — поддомкратил, снял колесо, — открутил суппорт всборе, — при помощи монтажки и молотка извлек ступицу с диском из кулака, — выбил шпильки крепления колеса, очистил их металлической щеткой, — ступицу в новый диск или диск на ступицу =) — впрессовал шпильки, — заменил сальник наружний на новый (старый пришел в негодность после выемки), — ступицу с диском на место, — суппорт наместо прикрутил, — поставил новые колодки, — колесо, гайку привода закрутил по мурзилке, закернил её, — спустил с домкрата и протянул гайки крепления колеса

Снятие тормозного диска также подробно показано здесь

1. Снимите колесо.

2. Выверните болт нижнего тормозного щитка.

3. отвёрткой отогните стопоры винта переднего тормозного щитка.

4. Выверните верхний и нижний болты и направляющей тормозных колодок.

5. Снимите передний тормозной щиток.

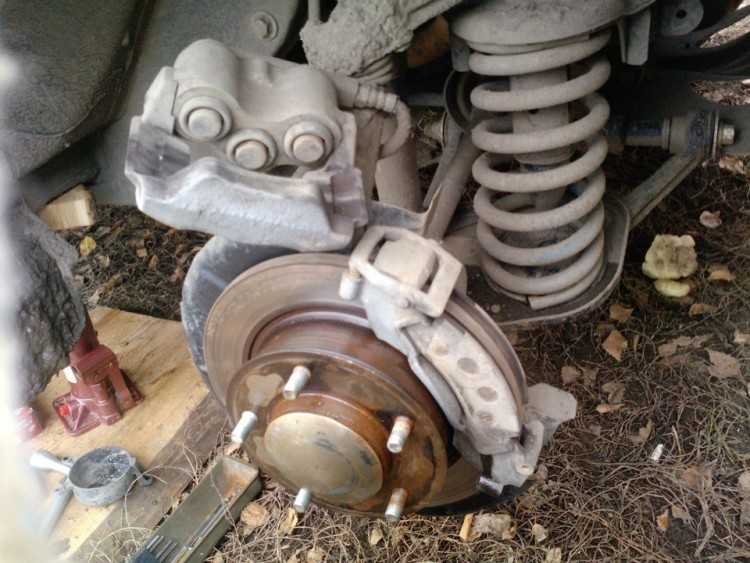

6. Снимите передний суппорт в сборе.

7

и подвесьте его на верёвке, или проволоке, при этом соблюдайте осторожность чтобы не перекрутить и не перетянуть тормозные шланги

8. Снимите защитный колпак ступицы.

9. Расконтрите гайку ступицы.

10. Удерживая ступицу подходящим воротком от проворачивания, отверните гайку (на “27”).

11. Снимите гайку с конусной втулкой.

12. Снимите тормозной диск в сборе со ступицей.

13. Наверните гайки на шпильки, чтобы не испортить резьбу шпилек, и выбейте шпильки.

14. Ударами молотка по краю ступицы.

15. . разъедините ступицу и тормозной диск.

16. Установите новый тормозной диск и снятые детали в порядке, обратном снятию. При этом не забудьте законтрить болты крепления направляющей колодок, загнув стопорные усики кожуха.

Перед установкой диска тщательно очистите от ржавчины и окалины привалочные поверхности ступицы и диска, так как даже малейшая частица, зажатая между ними, вызовет биение диска и вибрации при торможении.

Для запрессовки шпилек можно воспользоваться гайками крепления колеса. Навинтите их на концы шпилек через проставки (например, можно использовать гайки большего размера) и равномерно затягивайте крест-накрест до полной запрессовки шпилек в диск и ступицу.

Лада 4×4 2121 Нива

Чтобы чувствовать себя на дороге в полной безопасности, прежде всего, необходимо быть уверенным в абсолютной исправности тормозной системы автомобиля. Это означает возможность быстрого торможения и быстрой остановки без потери управления.

У каждой детали автомобиля есть определенный ресурс, после которого она подлежит замене.

ВАЗ 2101-2107 (классика) — 9,0 мм ВАЗ 2108-21099 — 10,8 мм ВАЗ 2121-21213 (Нива) — 10,8 мм ВАЗ 1111 «Ока» — 8,0 мм ВАЗ 2110-2112 — 18 мм

Если Вы не уверены, что справитесь с заменой самостоятельно, то лучше доверить это дело профессионалам.

Необходимо постоянно следить за состоянием тормозной системы, основными элементами которой являются тормозные диски, а все работы по её обслуживанию доверять только тем людям, которые обладают профессиональными навыками в этом деле.

Важно: замена тормозных дисков обязательно должна производиться парно, при этом тормозные колодки, представляющие собой критические элементы безопасности, также заменяются на новые. Все работы по замене тормозных дисков должны проводиться строго по инструкции

В случае нарушения инструкции, продавец снимает с себя все гарантийные обязательства.

Снятие старых и установка новых тормозных дисков 1. После того, как обеспечена надёжная устойчивость автомобиля, снимите колесо.

2. Демонтируйте старые тормозные колодки и, используя специальное приспособление, отожмите поршень так, чтобы освободить место для новых колодок. Бывшие в употреблении тормозные колодки недопустимо использовать с новыми дисками и их необходимо утилизировать.

Замена рабочего цилиндра заднего тормозного механизма Chevrolet Niva

Рабочую Стояночную Первая используется во время движения автомобиля, она помогает останавливать машину и притормаживать где необходимо. Контролируется она при помощи педали расположенной справа от сцепления, если конечно она присутствует, или слева от педали газа.

Принцип работы В данном автомобиле работают стандартные гидравлические механизмы совместно с комбинированными элементами. Передняя ось оснащена дисковыма задняя ось барабанным механизмом.

Замена заднего тормозного цилиндра на Нива Шевроле

Рабочий цилиндр: Упорные кольца 9 вставлены в цилиндр с натягом, обеспечивающим усилие сдвига кольца по зеркалу цилиндра не менее Н 35 кгсчто превышает усилие на поршне от стяжных пружин 2 и 8 см. Когда из-за износа накладок зазор 1,25—1,65 мм полностью выбирается, буртик на упорном задний тормозной цилиндр шевроле нива 10 см.

С прекращением торможения поршни усилием стяжных пружин сдвигаются до упора сухарей в буртик упорного кольца. Таким образом задний тормозной цилиндр шевроле нива поддерживается оптимальный зазор между колодками и барабаном. Снятие и установка тормозного барабана Тормозной барабан снимают для его замены при повреждении или износе рабочей поверхности, а также для контроля состояния тормозных механизмов и для замены тормозных колодок и рабочих цилиндров.

Рычаг привода стояночного тормоза должен быть опущен до упора вниз автомобиль расторможен. Вам потребуются: Включите I передачу и установите упорные бруски под передние колеса.

Снимите заднее колесо.

8.11. Тормозные механизмы задних колес

Для удобства работы снимите декоративный колпак. Однако при замене барабана колпак можно не снимать.

Смочите зазор между барабаном и фланцем полуоси какой-либо легкопроникающей жидкостью керосином, WD и. Выверните два болта на фото виден один крепления тормозного барабана к полуоси. Строньте барабан с полуоси легкими ударами молотка. Если барабан не снимается усилием рук, сбейте его молотком, используя деревянный брусок, или Снимите тормозной барабан. При установке прежнего барабана снимите напильником задний тормозной цилиндр шевроле нива на рабочей поверхности барабана, образовавшийся в результате износа.

Установите барабан в порядке, обратном снятию.

Предварительно зачистите от коррозии посадочный поясок полуоси, смажьте его графитовой смазкой или смазкой ЛСЦ и сведите колодки с помощью двух монтажных лопаток. При необходимости откачайте жидкость.

Замена заднего тормозного цилиндра Нива Шевроле

Проверьте легкость вращения колеса. Допускается легкое задевание барабана о колодки.

На стоящем на земле автомобиле 2—3 раза нажмите на педаль тормоза, чтобы подвести колодки к барабану. Замена защитных колпачков рабочего цилиндра При повреждении защитных колпачков рабочего цилиндра во внутреннюю полость цилиндра попадают дорожная грязь и влага, вызывающие коррозию зеркала цилиндра и течь тормозной жидкости.

Очистите от грязи место крепления тормозной трубки и болты крепления тормозного цилиндра с обратной стороны тормозного щита. Чтобы легче отвернуть болты крепления цилиндра и гайку крепления тормозной трубки, нанесите на резьбовые соединения жидкость WD Снимите тормозной барабан см. Поднимите рычаг стояночного тормоза, при этом верхние концы колодок выйдут из пазов поршня. В задний тормозной цилиндр шевроле нива случае только немного строньте гайку трубки, затем выверните болты крепления цилиндра и отсоедините его от трубки, свинчивая цилиндр с ее гайки.

Назначение и конструкция тормозного диска

Любой водитель знает, что торможение автомобиля осуществляется за счет трения. Иными способами попросту невозможно остановить автомобиль, поэтому за счет трения происходит снижение скорости движения автомобиля. Главную роль в торможении за счет трения играет тормозной диск, который собственно и останавливает движущиеся колеса. Диск может быть изготовлен из чугуна, углепластика или керамики. Шевроле Нива оснащается изделием из чугуна.

Тормозные диски на Шевроле Нива установлены на всех колесах, поэтому различают передние и задние диски. Назначение у них одно и то же, только конструкция отличается. Задний диск преимущественно называется барабаном, так как имеет соответствующую форму.

Что делать, если диск греется?

Так как механизм принимает на себя трение колодок, то небольшой нагрев неизбежен. Однако в некоторых случаях механизм нагревается до чрезмерных показателей. В такой ситуации возникает вопрос — это вариант нормы или необходим ремонт?

Обычно тормоза сильно нагревается при частом нажимании на педаль, что происходит при агрессивном стиле езды. Например, сильно греются тормоза в спортивных карах. Высокие рабочие температуры не только увеличивают износ, но и влияют на торможение. Тормозной путь удлиняется, а это может привести к ДТП.

Могут быть и другие причины сильного нагрева. Температура может возрасти после недавней замены колодок, в этом случае через некоторое время все придет в норму. Колодки могут быть низкого качества, или их попросту заклинило. Также сильный нагрев может свидетельствовать о сильном износе.

Не все водители могут определить температуру. Сделать это несложно — о перегреве свидетельствуют вибрации рулевого колеса и появления необычных звуков при торможении. При сильном нагреве следует найти причину и устранить ее.

Конструкция тормозного диска

В основе работы тормозной системы лежит принцип трения. Чтобы обеспечить снижение скорости или остановку автомобиля сила трения воздействует на тормозной диск, который замедляет ход колес. Из-за того, что на диск воздействуют многочисленные нагрузки, для предотвращения быстрого выхода из строя используются особо прочные компоненты:

• чугун
• углепластик
• керамика

Тормозные диски бывают разной формы, задние выполнены в виде барабанов, за счет чего и получили соответствующее название. Передние имеют несколько другое строение.

Выполнены в виде плоского диска, на который воздействуют рабочие элементы тормозной системы. Во время торможения к диску прижимаются колодки из специального материала, способного выдержать износ и высокий нагрев, возникающий при трении.

А если диск будет греться?

При эксплуатации автомобиля может возникнуть такое, что диск сильно греется. Конечно, при трении он будет нагреваться, это вполне нормальный процесс. Но порой случается так, что температура просто зашкаливает. И может появиться множество проблем – трещины, дефекты, сильный износ. Проблему чрезмерного нагрева можно решить достаточно просто, если подойти к этому вопросу серьезно.

На заводе-изготовителе «Нива Шевроле» комплектуется чугунными дисками. На сегодняшний день можно встретить в продаже вентилируемые изделия, у которых есть насечки и отверстия на рабочей поверхности. Именно с помощью таких элементов получается отвести большое количество тепла. И тормозной диск не будет нагреваться до критических значений температуры.

Замена передних тормозных дисков Нивы

Если неисправности всё-таки возникли, то Вам необходимо будет снять поврежденную деталь. Для этого Вам будет нужно воспользоваться следующими инструментами:

• Набором автомобильных гаечных ключей (на 10, на 14, на 17 и на 27);
• Отверткой;
• Молотком;
• Пассатижами;
• И домкратом.

Итак, приступаем — ниже приведена последовательность действий инструкции как проводится замена передних тормозных дисков Нивы:

1. Машину необходимо установить на ровной поверхности и зафиксировать ручным тормозом, подкладками под колеса и поднять при помощи домкрата ее переднюю часть.
2. Открутить гайки и снять враскачку переднее колесо. Часто приходится приударить ногой, чтобы расшатать колесо, плотно севшее на загрязненной ступице.
3. Далее необходимо извлечь суппорт. Если просто отпустить суппорт колеса, то они повиснет на тормозных шлангах, что очень нежелательно, ведь они могут порваться. Чтобы не попасть на замену тормозных шлангов, подвесьте суппорт к амортизатору или пружине подвески с помощью проволоки.
4. Затем снять тормозные колодки. Перед снятием пометьте их, чтобы не перепутать при сборке.
5. Потом снять диск, открутив болтик кожуха, который крепится к диску.
6. Далее берем отвертку и осуществляем отгиб усика стопорной пластины с верхнего и нижнего крепежных болтов направляющей колодки в местах, где она крепится к поворотному кулаку.
7. После чего откручиваем верхний и нижний крепежные болты колодочных направляющих.
8. Снимаем направляющую колодку и кожух.
9. Отвинчиваем ступичную гайку и снимаем тормозной элемент вместе со ступицей.
10. Затем производим разъединение ступицы с деталью. Перед этим нужно накрутить обратно ступичные гайки, чтобы не повредить резьбу молотком и выбить шпильки одну за другой.
11. После чего производим ремонт или замену диска.
12. Потом в последовательности, обратной снятию водружаем все элементы, в том числе новый или отремонтированный тормозной диск на свои места. Чтобы установить шпильки обратно, можно использовать гайки колес, накрутив их на концы шпилек. Нужно равномерно затягивать эти гайки, чтобы ровно запрессовать шпильки обратно в диск и ступицу.

Замена переднего тормозного диска Шевроле Нива

Если диск никак не снимается потому что шпильки выбить не удается, то приходится брать в руки болгарку спиливать лишние части. Ниже посмотрите видео, в котором автор не смог снять диск с помощью самодельного съемника и применил угловую машинку для застрявшего на ступице диска.

Порой это единственный вариант для Шевроле Нивы — грубая мужская сила. Диски Нивы греются — что делать в таком случае? Нанося легкие удары молотком по краю ступицы, выбиваем ее и разъединяем с видео снятие диска тормозного шевроле нива диском. На этом ремонтные работы по снятию и замене тормозного диска на автомобиле Нива Шевроле завершены.

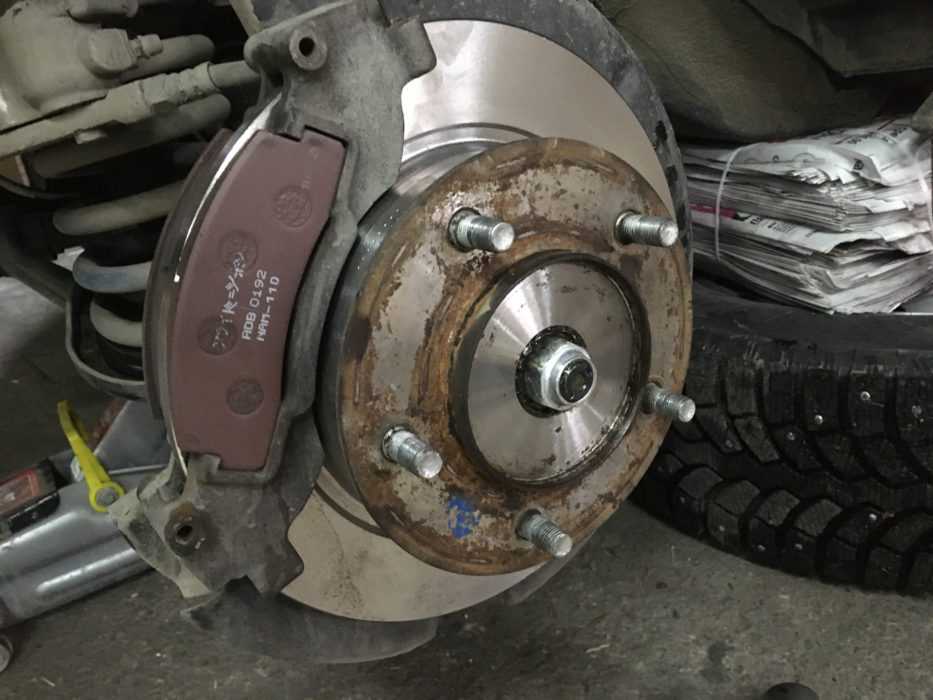

Выполните необходимый ремонт, после чего установку проведите в обратной последовательности.

В настоящее время множество производителей выпускают так называемые вентилируемые изделия. Что это такое? Вентилируемые диски представляют собой изделия, на которых имеются специальные отверстия или насечки.

С их помощью отводится тепловая энергия, тем самым не допуская перегревания элемента до критической температуры. Насечки сводят до минимума трение, поэтому тормозные элементы греются не так интенсивно.

Надежность таких изделий доказана практикой, поэтому решение проблемы, если греются тормозные элементы, найдено.

Замена тормозного диска автомобиля Нива Шевроле

Как установить вентилируемые элементы? Просто купить новые вентилируемые диски не выйдет, потому как потребуется небольшая доработка.

Для этого понадобится: Заменить колесные диски с R15 на R Биение новых дисков не наблюдалось, всё крутилось ровненько. Дополнительно прокачал тормоза и проконтролировал суппорта на утечки тормозной жидкости, так как поршни поменяли своё положение, а манжеты я не менял.

Но там так же всё было в порядке. Появление посторонних звуков видео снятие диска тормозного шевроле нива торможении: Автомобиль может уводить в сторону.

Визуальный осмотр может выявить появление трещин, сколов и других дефектов. Чтобы понять насколько силен уровень износа может потребоваться штангенциркуль.

Замена тормозного диска

Для замены понадобиться заранее подготовить комплект новых тормозных дисков, поскольку при замене только с одной стороны может неправильно функционировать тормозная система. Так же понадобиться следующий набор инструментов:

• набор ключей на 10, 14, 17 и 27. Для более комфортной работы желательно использовать ключ-трещотку.
• отвертка
• пассатижи или круглогубцы
• домкрат
• молоток/киянка

Сама замена выполняется в несколько этапов.

Для более комфортной работы необходимо выполнять все действия на яме или смотровой площадке. Если не предоставляется такой возможности необходимо установить автомобиль на ровной поверхности и приподнять переднюю часть при помощи домкрата.

После этого откручиваются болты, удерживающие колеса. Снимаются суппорты. Чтобы не отсоединять подходящие к ним шланги можно закрепить их при помощи проволоки. Не рекомендуется оставлять суппорт висящим на шланге, поскольку при их повреждении может потребоваться замена.

Следующим этапом будет снятие тормозных колодок. Если их состояние позволяет не производить замену, лучше промаркировать, чтобы установить их в том же положении.

Чтобы снять старый диск нужно открутить болт держащий кожух. Затем, с помощью отвертки убираются усики стопорной пластины, фиксирующие направляющие колодок. Откручиваются болты, удерживающие колодки.

Откручивается гайка удерживающая ступицу. После этого она снимается полностью, вместе с тормозным элементом. Чтобы снять ступицу нужно навернуть гайки и выбить поочередно шпильки. Гайки наворачиваются для того, чтобы при ударе по болту молотком не разбить резьбу. После этого производиться замена передних тормозных дисков Нива Шевроле.

Тормозная система для транспортного средства является очень важным элементом, так как благодаря торможению происходит быстрая остановка автомобиля, тем самым предотвращая аварийные ситуации. Автомобиль без тормозов – это неисправное транспортное средство, которое запрещено категорически выпускать на дороги. Сегодня речь пойдет о важных элементах тормозной системы автомобиля Нива Шевроле – передних тормозных дисках. Коротко рассмотрим их назначение, а также более подробно разберем, как осуществляется снятие и замена. В завершение статьи рассмотрим причину того, почему греется тормозной диск на Ниве Шевроле, и как можно решить данную проблему. Итак, поехали…

Об износе тормозных дисков и его выявлении

К сожалению, автомобиль не вечен и все детали рано или поздно выходят со строя. Тормозные диски не исключение. А вода и пыль еще быстрее приближают эту деталь к негодности.

Первым признаком поломки дисков являются проблемы с торможением. Вы почувствуете это и без техосмотра. Но лучше всего, если ваши опасения подтвердят на СТО.

В случае, если Вы не хотите ехать к специалистам можете попробовать выявить проблемы сами, обратив внимание на следующие признаки износа тормозного диска:

• При торможении слышны посторонние шумы и автомобиль двигается рывками;
• На детали появились трещины и выемки в виде борозд по кругу диска;
• На детали заметны сильные потёртости.

Если какие-то из вышеперечисленных признаков есть в Вашем автомобиле, то необходима замена передних тормозных дисков как можно скорее.

Допустимая толщина и причины замены

У каждого автомобиля в зависимости от модели, минимальная толщина при которой меняются диски разная, каких то универсальных критериев нет. Износ тормозных элементов на Chevrolet NIVA в большей степени зависит от стиля и манеры вождения, а так же от того в каком состояние находится дорожное покрытие. Еще одним фактором влияющим на прежде временный износ является недостаточный зазор, между тормозной колодкой и диском. Для того чтобы понять, в каком состоянии находятся диски на Ниву Шевроле производитель указывает минимальную и номинальную толщину элементов, в виде специальных пометок. Минимальная толщина указывается с небольшим запасом. Как правило на поделках такие значения отсутствуют.

Определить что вентилируемые диски на Ниву Шевроле, Ниву 4Х4 износились можно по следующим признакам:

1. Если резко тормозить по всему кузову идут вибрации, и по рулевой колонки возникает биение, особенно это ощущается при резком торможении;
2. При попытки затормозить в районе колес слышен скрип.

При появлении этих признаком необходимо провести немедленную диагностику тормозной системы, и в случае выявления каких либо проблем заменить неисправные элементы. Если во время не помаять тормозные диски, между колодкой и диском возникает сила трения, в результате чего они нагреваются и начинаю деформироваться, и тормозная система начинает выходить из строя. Допустимая минимальная толщина приводить к потери прочности элемента, и он начинает раскалываться. На автомобилях Ваз например, у вентилируемых вариантов минимальная толщина- 17,8 миллиметра.

Проверить износ можно не прибегая к помощи специалиста, для этого достаточно найти руководство по эксплуатации автомобилем, после чего снимается колесо, и смотрится износ, можно обойтись без специальных инструментов, достаточно посмотреть состояние верхней кромки, она как правило имеет выступ, если ее глубина превышает два миллиметра, то требуется замена. Обычно все замеры проверяются штангельциркулем. В случае износа меняется сразу пара, если заменить только один элемент, во время торможения будет происходить разбалансировка.

Порядок выполнения работы по замене тормозных дисков на Ниве:

Сначала поддомкрачиваем автомобиль и откручиваем все 5 гаек крепления колеса:

Затем необходимо будет извлечь тормозные колодки. Для этого понадобятся плоскогубцы, чтобы вынуть шплинт из штока фиксатора:

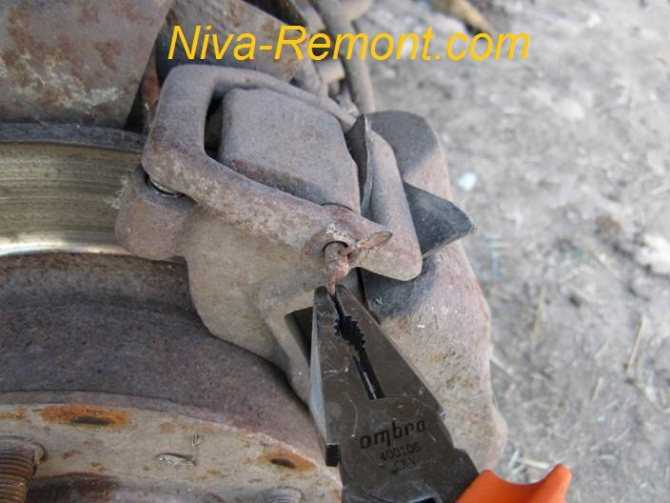

И опять же плоскогубцами вытягиваем шток наружу, чтобы извлечь фиксирующую пластину суппорта. После этого поднимаем суппорт вверх и извлекаем колодки:

Затем берем ключ на 13 и откручиваем два болта, которые крепят скобу, предварительно побрызгав на них смазкой WD-40.

И снимаем скобу с тормозного диска легким движением руки, так как больше ее ничего не держит.

Прежде, чем приступать к ступичной гайке, сначала поддеваем отверткой защитный хромированный колпак, можно даже это сделать легкими ударами молотка в торец:

Теперь берем вороток и головку и откручиваем гайку ступицы, как показано на фото ниже:

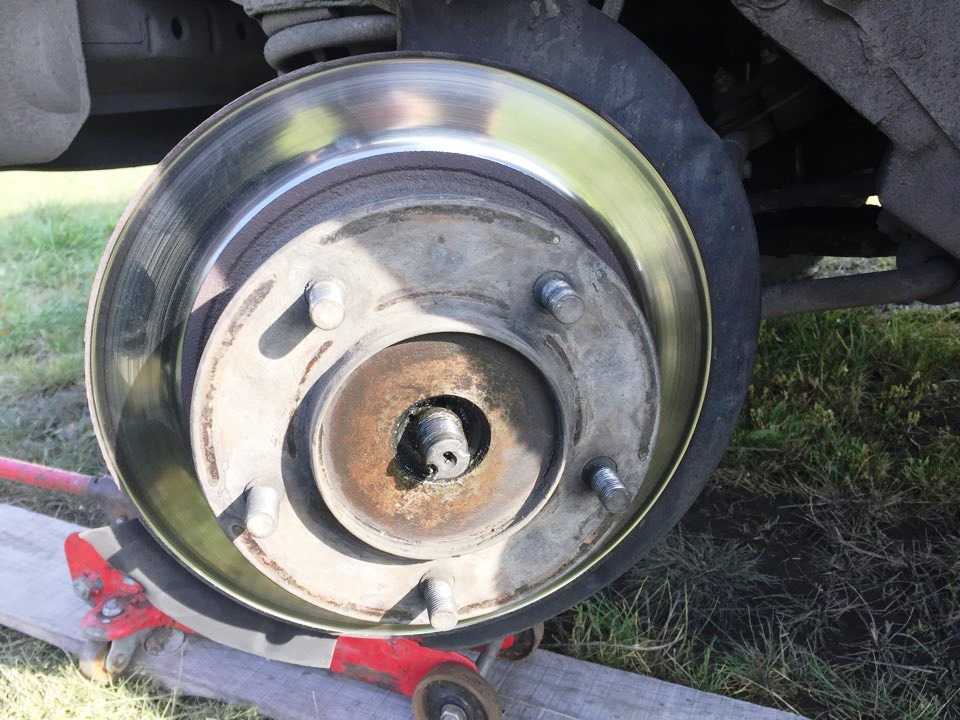

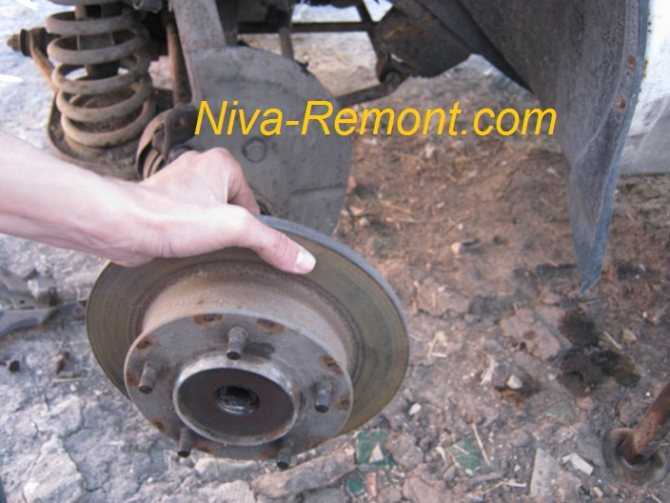

И после этого беспрепятственно вынимаем тормозной диск вместе со ступицей из посадочного места со шруса:

Далее, можно выбить шпильки с наружной стороны во внутреннюю легким постукиванием через деревянную проставку и отсоединить тормозной диск от ступицы. Чтобы его заменить, берем новый и порядок установки должен быть обратным порядку снятия всех деталей.

Снятие тормозного диска также подробно показано здесь

1. Снимите колесо.

2. Выверните болт нижнего тормозного щитка.

3. отвёрткой отогните стопоры винта переднего тормозного щитка.

4. Выверните верхний и нижний болты и направляющей тормозных колодок.

5. Снимите передний тормозной щиток.

6. Снимите передний суппорт в сборе.

7

и подвесьте его на верёвке, или проволоке, при этом соблюдайте осторожность чтобы не перекрутить и не перетянуть тормозные шланги

8. Снимите защитный колпак ступицы.

9. Расконтрите гайку ступицы.

10. Удерживая ступицу подходящим воротком от проворачивания, отверните гайку (на “27”).

11. Снимите гайку с конусной втулкой.

12. Снимите тормозной диск в сборе со ступицей.

13. Наверните гайки на шпильки, чтобы не испортить резьбу шпилек, и выбейте шпильки.

14. Ударами молотка по краю ступицы.

15. . разъедините ступицу и тормозной диск.

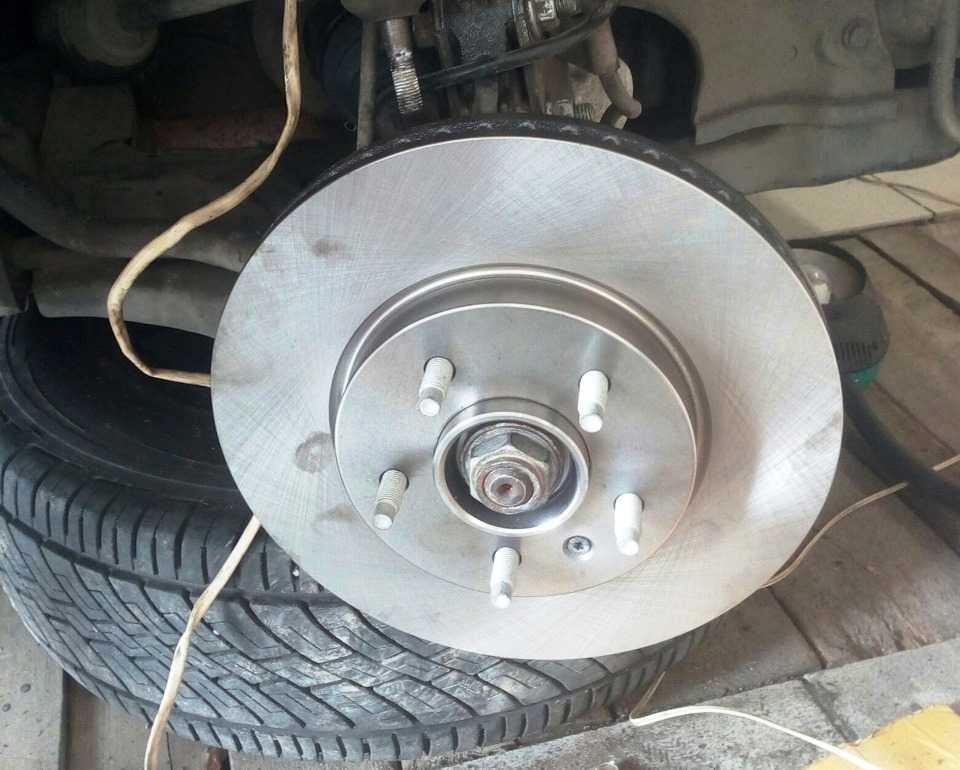

16. Установите новый тормозной диск и снятые детали в порядке, обратном снятию. При этом не забудьте законтрить болты крепления направляющей колодок, загнув стопорные усики кожуха.

Перед установкой диска тщательно очистите от ржавчины и окалины привалочные поверхности ступицы и диска, так как даже малейшая частица, зажатая между ними, вызовет биение диска и вибрации при торможении.

Для запрессовки шпилек можно воспользоваться гайками крепления колеса. Навинтите их на концы шпилек через проставки (например, можно использовать гайки большего размера) и равномерно затягивайте крест-накрест до полной запрессовки шпилек в диск и ступицу.

Всем привет, сегодня расскажу как проводится замена передних тормозных дисков Нивы Шевроле на заводские или вентилируемые от стороннего производителя. Для любой машины тормозная система – это важный элемент, так как благодаря ей удается избежать аварийных ситуаций на дороге. Если в машине данная система неисправна, на дорогу ее выпускать запрещено.

Эта статья как раз и будет посвящена такой важной детали тормозной системы, как тормозные диски передней подвески. Нива Шевроле иногда нуждается в снятии поврежденной детали и ее замене и поэтому надо знать, как это делается

Итак, приступим.
