Замена натяжителя цепи ваз 2107

Основные элементы натяжительной системы цепи ГРМ

Цепь ГРМ в моторе держится не только на трёх звёздочках, о которых говорилось выше. Её поддерживает ещё несколько важных устройств.

Натяжительная система цепи ГРМ состоит из нескольких важнейших элементов

Разберёмся с ними подробнее.

Ограничительный палец цепи ГРМ

Цепь ГРМ в двигателе ВАЗ 2107 поддерживается с помощью сложной системы натяжения. Одним из элементов этой системы является ограничительный палец. Это небольшая деталь цилиндрической формы, вкрученная в стенку блока цилиндров. Располагается палец рядом со звёздочкой коленчатого вала. Назначение пальца состоит в следующем: если натяжение цепи ГРМ внезапно ослабнет, палец не позволит цепи соскочить со звёздочки коленвала.

Конструкция ограничительного пальца предельно проста — это обычный болт с усечённой по бокам головкой

Цепь при этом начнёт задевать за ограничитель с характерным звяканьем, которое обязательно привлечёт внимание водителя, поскольку звук этот будет слышен даже в салоне. В случае обрыва цепи ограничитель не позволит ей полностью слететь со звёздочки и сломать находящиеся рядом звёздочки маслонасоса и вала ГРМ

Если же цепь ГРМ натянута нормально, за ограничительный палец она не задевает, так как в этом случае между ней и пальцем имеется постоянный зазор примерно в 1.5 см

Если же цепь ГРМ натянута нормально, за ограничительный палец она не задевает, так как в этом случае между ней и пальцем имеется постоянный зазор примерно в 1.5 см.

О натяжителях цепи ГРМ

О назначении натяжителя цепи ГРМ нетрудно догадаться из его названия. Он должен постоянно натягивать цепь, не допуская её провисания. Если цепь провиснет хотя бы на полсантиметра, она может слететь с одной из звёздочек (хотя это случается довольно редко, намного чаще бывают ситуации, когда цепь остаётся на звёздочке, но при этом перескакивает на несколько зубьев вперёд, в результате чего равномерность её натяжения полностью нарушается, а провисание увеличивается ещё больше). В разное время на ВАЗ 2107 устанавливались разные типы натяжителей.

Натяжители механические

В механическом натяжителе усилие, необходимое для того, чтобы натяжительный башмак давил на цепь, создаётся обычной пружиной. Она давит на шток, он выдвигается из корпуса и давит на башмак. А башмак, в свою очередь, давит на цепь, постоянно гася её колебания.

Главным элементом механического натяжителя является плунжерная пружина

Пружина в таком натяжителе регулируется обычной плунжерной гайкой. Если водителю нужно немного подтянуть цепь, он просто слегка подтягивает гайку, устраняя провисание.

Механические натяжители для ВАЗ 2107 отличаются надёжностью и простотой конструкции

Натяжители автоматические

Автоматические натяжители устанавливались на более поздние модели ВАЗ 2107. В отличие от механических устройств, в конструкции этого натяжителя предусмотрена зубчатая планка с храповиком.

Основным элементом автоматического натяжителя цепи ГРМ является зубчатая планка

Плунжерная пружина давит на эту планку, а планка передаёт это усилие на башмак. Храповик не позволяет планке вернуться в исходное положение. Таким образом сохраняется постоянное натяжение цепи ГРМ.

Найти в продаже автоматические натяжители для ВАЗ 2107 в последнее время всё труднее

Натяжители гидравлические

Эти натяжители устанавливались в самые последние модели ВАЗ 2107. Главным отличием этих устройств является принцип их работы. Усилие в гидравлическом натяжителе создаётся не с помощью пружины, а с помощью давления масла. Оно подаётся на натяжитель по армированному шлангу высокого давления.

Масло подаётся в гидравлический натяжитель по специальному армированному шлангу

Успокоитель цепи ГРМ

Успокоитель цепи ГРМ — это ещё один незаменимый элемент системы натяжения, без которого равномерная работа цепи ГРМ невозможна. Успокоитель представляет собой металлическую пластину, которая крепится к стенке блока цилиндров.

Успокоитель цепи ГРМ на «семёрке» представляет собой простую металлическую пластину, держащуюся на двух болтах

Находится эта пластина напротив натяжителя, то есть воздействует успокоитель на вторую половину цепи. Поскольку натяжитель давит на цепь очень резко, противоположная сторона этой цепи неизбежно начинает вибрировать. Для гашения этой вибрации и нужен успокоитель. Цепь, задев за пластину успокоителя, теряет часть энергии и амплитуда её колебаний существенно уменьшается. Без сдерживающего действия успокоителя цепь будет растягиваться гораздо быстрее.

18 инструкций о замене комплектующих и ремонте ВАЗ

Существуют определенные виды проблем, с которыми рано или поздно сталкиваются все автовладельцы. У нас вы найдете полезные статьи о том, как заменить следующие детали собственными силами на российской машине:

• ремень ГРМ и натяжной ролик;
• ремень, натяжной ролик генератора;
• масло и фильтры;
• топливный фильтр;
• воздушные фильтры;
• сальный фильтр;
• тормозные колодки;
• тормозной барабан;
• задний тормозной цилиндр;
• прокачка системы торможения;
• лампы приборной доски;
• лампы блок-фар, задних фар, подсветки;
• блок-фары;
• трос сцепления;
• свечи зажигания;
• охлаждающая жидкость;
• водяной насос, сальники;
• тросы стояночного тормоза.

Вы можете бесплатно получить сборник инструкций с подробным раскрытием данных тематик. Для этого необходимо указать электронный адрес, куда будут отправлены текстовые файлы.

Как заменить натяжитель цепи ГРМ на ВАЗ 2101-ВАЗ 2107?

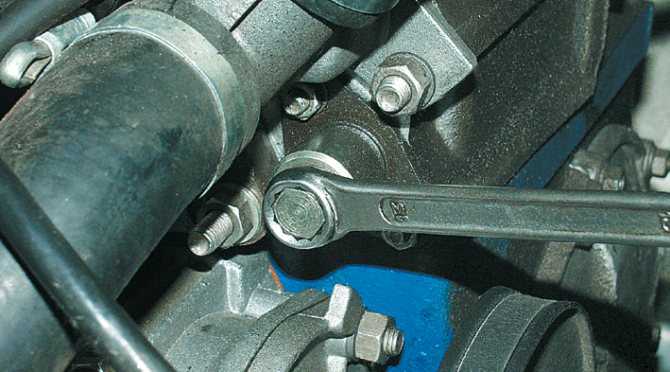

Снятие: 1) Для начала отверните две гайки, которые крепят натяжитель цепи к двигателю.

2) После чего снимите натяжитель цепи с двигателя автомобиля.

Примечание! Между натяжителем цепи и двигателем располагается уплотнительная прокладка, снимайте ее аккуратно, не повредите ее! (О том как выглядит уплотнительная прокладка, см. в самом низу статьи, в рубрике « Для новичков! »)

Установка: 1) Для начала зарядите новый натяжитель цепи. (О том как зарядить натяжитель цепи, см. в статье «Как зарядить натяжитель цепи на ВАЗ?»)

2) Затем установите его на место, в обратном порядке снятию.

3) Теперь проверните коленчатый вал по часовой стрелке, для того что бы натянуть цепь «ГРМ». (О том как провернуть коленвал, см. в статье «Установка поршня четвертого цилиндра в положение ВМТ», в пунктах «1-2»)

Примечание! В статье на которую дана ссылка в пункте «3», перейдя по ней там нужно будет ещё выставить метки, но если вы заменяете лишь натяжитель цепи то никакие метки вам выставлять не нужно, всего лишь проверните коленвал на «1-1.5» оборота и всё!

4) После того как вы завершите проворачивать коленвал, немного ослабьте колпачковую гайку, для того что бы разрядить натяжитель разрядился.

Примечание! Когда натяжитель цепи разрядится, вы услышите щелчок и только после этого закрутите гайку натяжителя цепи обратно!

Важно! 1) В случае деформации уплотнительной прокладки которая стоит между двигателем автомобиля и натяжителем, замените ее на новую! (Если вы не понимаете о какой уплотнительной прокладки идёт речь, то в таком случае смотрите рубрику: «Для новичков!»)

Для новичков! Вопрос: Как выглядит уплотнительная прокладка натяжителя цепи? Примечание: Уплотнительная прокладка располагается между натяжителем цепи и двигателем! Ответ:

Натяжитель цепи ваз 2101 автоматический mts0171

Самовывоз, Почта РФ, Курьером, Логистическая компания

Натяжитель цепи ваз 2101 автоматический mts0171 Trialli.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Гидронатяжитель цепи ГРМ ВАЗ 21214

Самовывоз, Почта РФ, Курьером, Логистическая компания

Натяжитель цепи ВАЗ 2101 автоматический MTS0171

Башмак натяжителя цепи ВАЗ 2101 7207

Самовывоз, Почта РФ, Курьером, Логистическая компания

BALZAP 7207 башмак натяжителя цепи ваз 2101

Самовывоз, Почта РФ, Курьером, Логистическая компания

Herzog Натяжитель цепи ГРМ для двигателя 2101,21011,210.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Натяжитель цепи ВАЗ-2101 автомат. «Пилот» (Ро.

Успокоитель цепи ВАЗ 2101-2107 в сборе в уп. 10555

Самовывоз, Почта РФ, Курьером, Логистическая компания

Резинотехника успокоитель цепи ваз 2101-2107 в сборе в.

Наш магазин работает ежедневно по адресу: Россия, Москва, ул. Верхнелихоборская, 8А ( м. Верхние Лихоборы, 3 минуты пешком.) с 9-18 без обеда, в субботу с 10-14, воскресенье выходной. Работаем с физическими и юридическими лицами. Доставка по Москве компаниями: Доставист.

Самовывоз, Почта РФ, Курьером, Логистическая компания

Натяжитель цепи Иж

Самовывоз, Почта РФ, Курьером, Логистическая компания

Успокоитель цепи ВАЗ 2101-07

Башмак натяжителя цепи ВАЗ 2103 21030100609082

Самовывоз, Почта РФ, Курьером, Логистическая компания

LADA башмак натяжителя цепи ваз 2103

Натяжитель цепи ГРМ 2101-21074,2121 Производитель: LADA Артикул: 21011006060

Самовывоз, Почта РФ, Курьером, Логистическая компания

Натяжитель цепи ГРМ 2101-21074,2121 LADA 21011006060

Успокоитель цепи ВАЗ 2101-2107 в сборе в уп. 10555

Самовывоз, Почта РФ, Курьером, Логистическая компания

Резинотехника 10555 успокоитель цепи ваз 2101-2107 в сб.

Наименование: Башмак Натяжителя Цепи Ваз 2103 Lada 21030-1006090-82, Производитель Lada, Категория: Автозапчасти

Самовывоз, Почта РФ, Курьером, Логистическая компания

Башмак Натяжителя Цепи Ваз 2103 Lada 21030-1006090-82

Башмак натяжителя цепи ВАЗ 21214 21214100609002

Самовывоз, Почта РФ, Курьером, Логистическая компания

LADA 21214100609002 башмак натяжителя цепи ваз 21214

Наименование: Болт Башмака Натяжителя Цепи Ваз 2101-07 Lada 21010-1006098-00, Производитель Lada, Категория: Автозапчасти

Самовывоз, Почта РФ, Курьером, Логистическая компания

Болт Башмака Натяжителя Цепи Ваз 2101-07 Lada 21010-100.

Цепной привод ГРМ на ВАЗовской «классике» хоть и считается надёжным, но и он по мере эксплуатации автомобиля нуждается в ремонте и замене элементов. О необходимости ремонта свидетельствуют характерные признаки, а работу можно провести своими руками без посещения автосервиса.

Особенности натяжного механизма и возможные его неисправности

Натяжитель – элемент привода, обеспечивающий определенное натяжение цепи ГРМ.

«Родное» устройство данного авто является плунжерным. То есть, в конструкции данного элемента имеется подпружиненный плунжер, который за счет давления пружины обеспечивает необходимое натяжение.

Работает данный элемент таким образом – пружина выталкивает плунжер из корпуса, тот упирается в башмак и толкает его до тех пор, пока плунжер не остановит сопротивление цепи, при этом из нее мощной пружиной натяжителя выбирается провисание, цепь натягивается.

Но конструкция его такова, что после выборки провисания цепи плунжер фиксируется сухарем.

Однако со временем цепь все больше растягивается и требуется дополнительная ее натяжка, для чего нужно колпачковой гайкой снимать фиксацию сухарем плунжера, чтобы пружина снова сделала выборку.

Одним из основных недостатков такого натяжителя является возможность попадания сора между плунжером и корпусом, из-за чего он может заклинить.

Иногда устранить заклинивание можно путем легкого постукивания по корпусу, но не всегда. Повреждение же корпуса всегда ведет к надобности в его замене.

Проводить периодическую выборку провисания цепи не всегда удобно, поэтому вместо штатного натяжителя можно установить автоматический, который сам производит выборку.

При этом конструкция такого натяжного механизма очень проста и возможность заклинивания его практически исключена.

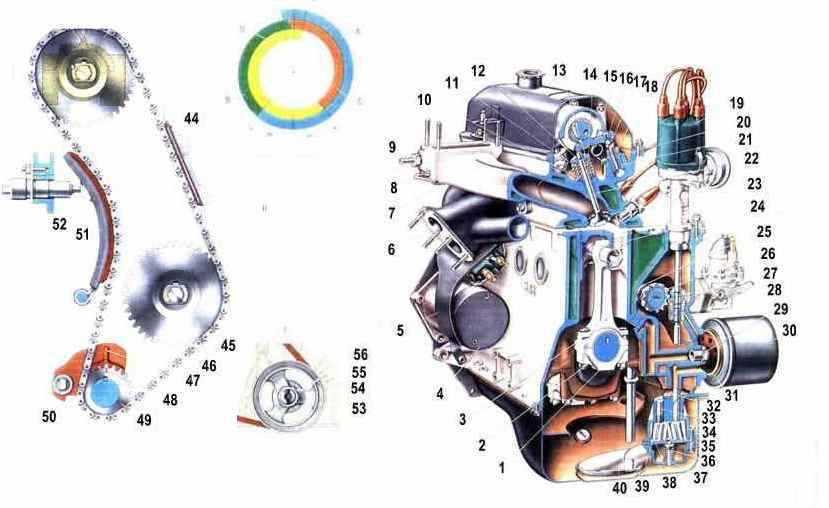

ЦЕПНОЙ ПРИВОД ВАЗ 2107

Цепной привод на автомобилях ВАЗ предназначен для передачи движения от коленчатого вала на распределительный вал. Вращающийся распредвал кулачками открывает и закрывает клапана, посредством которых происходит наполнение цилиндров топливной смесью, и в них происходит рабочий цикл. Неисправности в системе газораспределения приводят к сбоям в работе или к полной остановке ДВС. Поэтому цепную передачу необходимо поддерживать в исправном состоянии и при необходимости проводить регулировку.

УСТРОЙСТВО

Устройство ГРМ ВАЗ 2107 довольно простое, в механизме нет ничего лишнего. В газораспределительном механизме двигателей ВАЗ-классика с цепным приводом присутствуют следующие детали:

• Впускные и выпускные клапана на головке блока цилиндров;
• Рокера;
• Распределительный вал;
• Шестерня (звездочка) промежуточного вала;
• Промежуточный вал;
• Металлическая шестерня (звездочка) распределительно вала;
• Цепь ГРМ;
• Натяжитель;
• Успокоитель;
• «Башмак» натяжителя (нижний успокоитель);
• Шестерня коленчатого вала.

Коленчатый и распределительный вал устанавливаются относительно друг друга в определенном положении. Для точной установки на шкиве коленвала и звездочке распредвала есть специальные метки. Неправильная установка в лучшем случае ведет к неустойчивой работе ДВС, в худшем варианте гнутся клапана в ГБЦ, и серьезный ремонт уже неизбежен.

НАТЯЖИТЕЛЬ

Натяжитель цепи играет очень важную роль в газораспределительном механизме – он поддерживает цепь в натянутом состоянии. На классических моделях ВАЗ всего существует три вида натяжителей:

• Стандартный механический;
• Автоматический;
• Гидронатяжитель.

Гидронатяжитель штатно устанавливается на авто Шевроле-Нива и Нива ВАЗ 21214. Но чтобы его поставить на ВАЗ 2107, необходимо переделать ГРМ под «гидравлику», тем более, такое устройство довольно капризное на «Классике».

Стандартный натяжитель состоит из элементов:

• Цилиндрического корпуса;
• Двух пружин;
• Плунжера;
• Стержня;
• Сухаря;
• Колпачковой фиксирующей гайки.

Стандартные натяжители могут быть различных производителей, цена деталей находится в пределах от 250 до 450 рублей, самыми дорогими и надежными считаются детали производства АвтоВАЗ и ТЗА. Но вообще надежность этих натяжителей довольно низкая – они часто выходят из строя.

Статья в тему: Выкидывает тосол из расширительного бачка на ВАЗ 2109

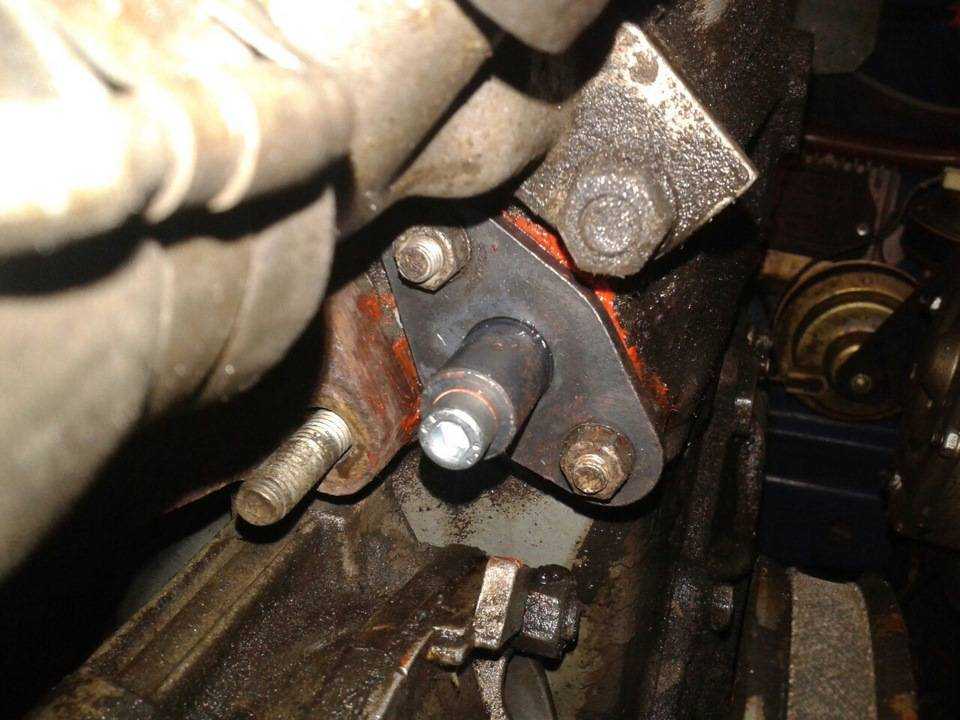

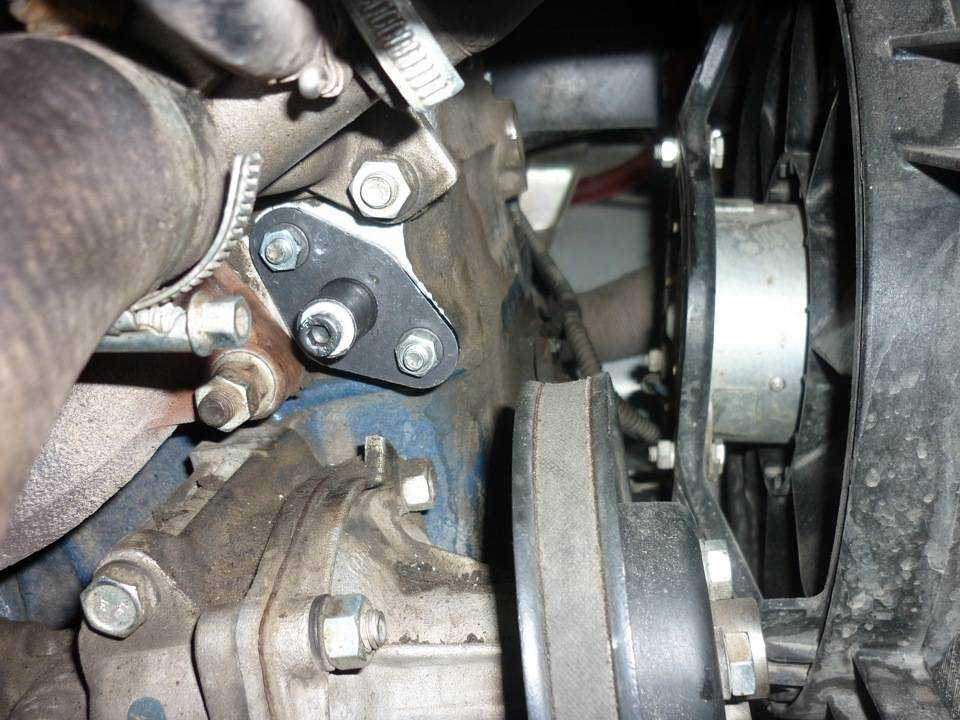

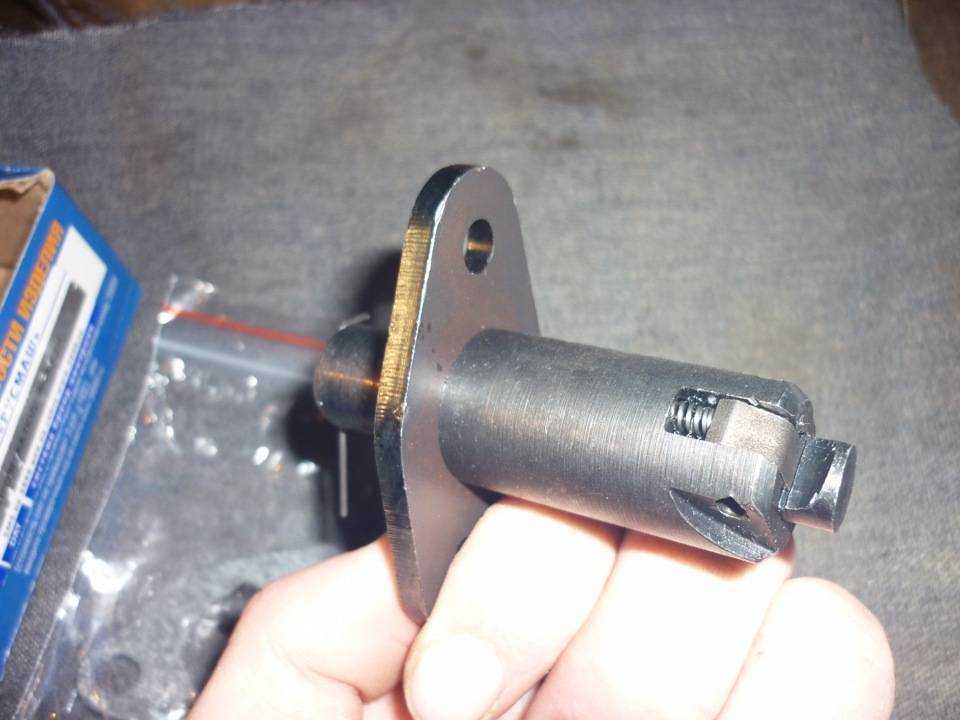

Автоматический натяжитель цепи ВАЗ 2107 устанавливается вместо штатного. Он обладает большей надежностью, так как в его устройстве нет механического плунжерного механизма с зажимом, доставляющего массу хлопот владельцам классических ВАЗов. В автоматическом устройстве цепь натягивается реечным плунжером. Выдвижное устройство для натяжки цепи надежно фиксируется и не сжимается под ударной нагрузкой цепи. Такой тип натяжителей на рынке появился сравнительно недавно, но уже зарекомендовал себя с положительной стороны.

Симптомы ослабления натяжки цепи

В принципе, симптомы являются довольно специфическими, и спутать с чем-то другим очень и очень сложно.

• Повышенная шумность работы двигателя, даже на холостых оборотах;
• Мгновенное повышение шумности во время резкого увеличения оборотов;
• Грохот при плавном набирании оборотов нарастает пропорционально, при резком отпускании педали газа спадает постепенно;
• Чаще всего, не натянутая цепь ВАЗ 2107 гремит из-за того, что оборвало успокоитель и требуется его замена.

Однако, допустим, что дело не в нем, и просто нужна натяжка. Для работы нам понадобится специальный ключ для проворачивания коленвала, на карбюраторных автомобилях можно вращать за храповик. Прежде чем приступить к работе, даем двигателю остынуть. Многие считают, что натягивать цепь надо на горячую, чтобы компенсировать ее тепловое расширение. По факту же на автомобиль устанавливается автоматический натяжитель, который справляется с этим. В принципе, разницы нет вообще, дать постоять мотору надо для того, чтобы масло стекло из головки в картер или ниже по магистрали.

Теперь смотрим, непосредственно, как натянуть цепь на ВАЗ 2107:

• Снимаем крышку клапанов. Не забываем про специфические шайбы, за которыми, в случае утери, придется топать в магазин;
• Торцовым ключом на 10 откручиваем два болта, которые держат натяжитель;

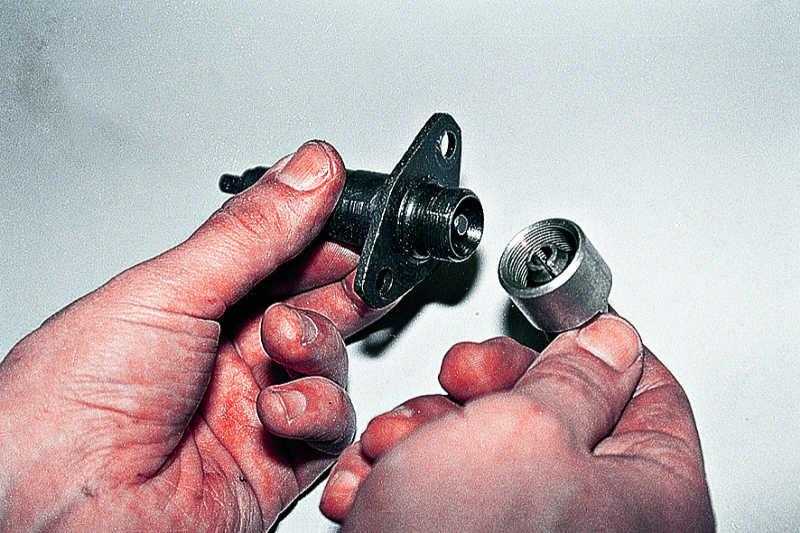

• Далее зажимаем его в тисы, либо в газовый ключ, после чего откручиваем ключом на 13 гайку-колпачок на три-четыре оборота;
• Вытаскиваем натяжитель из тисков. Упираем в стол или другую поверхность плунжер (тонкий пальчик с обратной стороны от колпачка), пока он полностью не утопится в корпус;
• Теперь затягиваем гайку, вставляем на место натяжитель. Само собой, надо проверить прокладку, при необходимости ее заменить. Затягиваем болты крепления;
• Делаем пару оборотов коленвала. Желательно делать это рукой, а не стартером. Для облегчения работы можно выкрутить свечи. Как только почувствовали равномерное сопротивление, придерживаем коленвал от обратного хода и откручиваем колпачок на пару оборотов. Тем самым мы «разряжаем» плунжер, и натягиваем цепь.

На этом натяжка цепи на ВАЗ 2107 закончена.

Замена цепи привода ГРМ на ВАЗ 2107

Для самостоятельной замены деталей потребуются инструменты и приспособления:

• набор гаечных ключей и торцевых головок;
• плоскогубцы;
• молоток и зубило;
• винтовой съемник;
• емкость для слива охлаждающей жидкости.

Номенклатура запасных частей зависит от способа ремонта и состояния деталей, установленных на двигателе. При снятии крышек требуется устанавливать новые прокладки, использовать старые детали категорически запрещено. Заржавевшие болты рекомендуется смачивать жидкостью WD40, которая облегчает процесс откручивания и снижает риск поломки крепежных элементов.

Выбор способа

Существует 2 методики замены деталей:

• упрощенная (замена только цепи);
• полноценная (предусматривает установку новых башмаков и звездочек).

Процесс установки

Упрощенная процедура позволяет заменить изношенный элемент за 0,5-1 час работы. После снятия крышки, закрывающей клапанный механизм, открывается доступ к звездочке, на которой уложена цепь. Необходимо разомкнуть звенья старой и новой ленты. Затем необходимо соединить изношенную и новую деталь временным штифтом и начать вручную проворачивать коленчатый вал. Зубчатые колеса начнут наматывать новый элемент привода, водителю необходимо вытягивать изношенную цепь за свободный конец. После удаления старой детали производится соединение звеньев.

Упрощенная методика используется при выполнении срочного ремонта (например, в пути). При этом следует учитывать, что на моторе остаются изношенные башмаки механизмов натяжения и успокоения, а также звездочки с выработкой на зубьях. Двигатель будет работать без посторонних шумов, но привод изнашивается быстрее.

Алгоритм действий при замене компонентов привода ГРМ на ВАЗ 2107 с карбюратором:

Установить автомобиль на эстакаду, а затем слить охлаждающую жидкость. Она сливается при снятых пробках радиатора и расширительного бачка и при открытом кране системы отопления салона. Требуется вывернуть пробку в блоке цилиндров, в теплообменнике предусмотрен отдельный канал для слива с пробкой. Снять электрические вентиляторы вместе с рамкой, которая удерживается болтами с головкой под ключ 8 мм. Перед удалением рамки следует расстегнуть штекер питания электромотора. Ослабить хомут и снять верхний резиновый шланг, а затем отделить рукав расширительного бачка. Демонтировать отводящий шланг от корпуса термостата, а затем выкрутить два болта крепления радиатора к кузову

Изделие извлекается осторожно, поскольку повреждение сот приводит к течи жидкости и ухудшению теплообмена. Удалить ремень привода генератора, а затем снять металлический кожух механизма ГРМ

Провернуть коленчатый вал ключом до момента совмещения метки на верхней звездочке с насечкой, расположенной на постели опоры распределительного вала. Открутить при помощи ключа на 36 мм (на части машин — 38 мм) гайку крепления шкива на носке коленчатого вала, а затем стянуть деталь с посадочной поверхности. Обеспечить доступ к звездочкам путем снятия лобовой крышки, которая прикручена 6 болтами и 3 гайками к картеру двигателя (размер головок — 10 мм). Шкив помпы не препятствует выполнению работ, но можно удалить деталь для расширения рабочей зоны. После снятия крышки необходимо удалить остатки прокладки, герметизирующей линию стыка. Нанести на звездочку привода вспомогательных агрегатов и картер мотора метки, позволяющие сохранить настройки системы зажигания.Отогнуть лепесток шайбы и отвернуть гайку на 17 мм крепления звездочки к распределительному валу. Демонтировать звездочку и цепь с двигателя. Отвернуть 2 гайки на 10 мм, которые удерживают механизм натяжителя

В устройстве проверяется исправность цангового зажима, поврежденные детали подлежат замене. Отогнуть шайбу и отвернуть гайку на 17 мм, удерживающую звездочку привода вспомогательных агрегатов. Снять башмак натяжения, который удерживается болтом на 17 мм. Для окончательного снятия цепной ленты необходимо отвернуть ограничительный палец (размер ключа 10 мм), расположенный около шестерни коленчатого вала. При помощи съемника стянуть шестерню с носка коленчатого вала.

Установка новых деталей производится в обратной последовательности. При монтаже шестерен проверяется положение меток, механизм натяжения требует предварительной «зарядки» (задвигания плунжера до упора).

Затем производится затягивание резьбовых соединений и фиксация гаек при помощи отгибаемых кромок металлических шайб. После установки на место радиатора необходимо восстановить уровень охлаждающей жидкости и произвести пробный запуск. При нарушении угла установки зажигания производится корректировка положения корпуса распределителя.

Замена натяжителя цепи

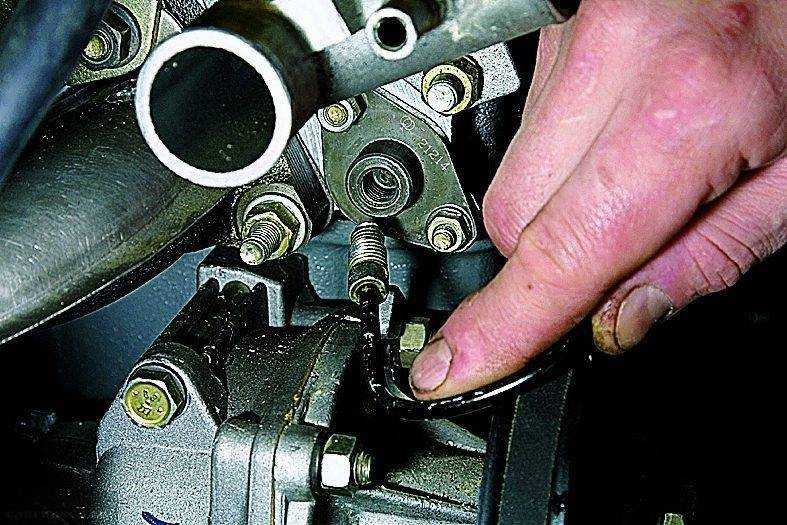

Для того чтобы снять механизм, необходимо отвинтить фиксирующий болт плунжера. Делать это нужно аккуратно, поскольку винт находится под большим давлением, которое дает пружина. Затем требуется демонтировать пружинно-плунжерную начинку. Длина пружины в ненагруженном состоянии должна быть 155,5 миллиметров.

На следующем этапе следует проверить устройство. Для этого, плунжер встряхивают, при этом шарик (рабочий элемент) должен перемещаться свободно. Затем проверяют функциональность клапана. При вдувании сжатого воздуха он должен открываться, а после повторения манипуляции с другой стороны – закрываться. Если этого не происходит, нужно клапан достать из посадочной втулки и прочистить оба элемента

Также требуется обратить внимание на чистоту продувной щели

Проверка на пригодность

После снятия детали нужно проверить элемент на засорение. Масло может переносить мелкие частицы и прочие загрязнители, которые негативно влияют на работу рассматриваемого устройства. Чрезмерное их скопление вызывает неустойчивую работу плунжерного штока и его подклинивание.

Устройство берется в одну руку, а второй пытаемся переместить плунжерный шток в остове. Он должен двигаться свободно, без заедания. В случае затрудненного перемещения, необходимо повторить процесс промывки. Если это не помогает, деталь подлежит замене. Монтаж элемента производится в обратном снятию порядке.

Замена натяжителя цепи ГРМ на ВАЗ 2101-ВАЗ 2107

Примечание! Для замены натяжителя запаситесь: Основным набором гаечных ключей, и если у вас есть то можно будет ещё воспользоваться накидным ключом «на 13»!

Когда нужно менять натяжитель цепи ГРМ? Он подлежит замене если:

Автомобиль начал работать не устойчиво, или же если появились различные звуки в области где расположена цепь ГРМ.

Примечание! Если хотите знать какие звуки будет издавать двигатель при неисправном натяжители цепи, то в таком случае запустите в самом конце видео-ролик и посмотрите его начало, и вы всё поймете!

А так же натяжитель нужно заменить, если он перестал фиксировать цепь в натянутом состоянии из-за того что он деформировался.

Примечание! Так же можно попробовать отрегулировать цепь ГРМ! (О том как отрегулировать цепь ГРМ, см. в статье «Регулировка цепи ГРМ на ВАЗ 2101-ВАЗ 2107»)
