Как правильно отрегулировать сцепление на ниве 21213

Главный показатель жидкости

Марка жидкости	Изготовитель	Нормативный документ
Тосол-ТС Felix	ТУ 2422-006-36732629
Cool Stream Standard	ТУ 2422-002-13331543
Cool Stream Premium	ОАО «Техноформ», г Климовск, Московская обл.	ТУ 2422-001-13331543
АНТИФРИЗ SINTEC	ЗАО «Обнинскоргсинтез», г. Обнинск	ТУ 2422-047-51140047
ООО «ТЦ Тосол-Синтез», г Дзержинск	ТУ 2422-068-36732629
АНТИФРИЗ (ТОСОЛ) ЛОНГЛАЙФ	ЗАО «Делфин Индастри», г. Пушкино	ТУ 2422-163-04001396

Кондиционер заправлен озонобезопасным фреоном R 134 «А» Количество — 0,4 кг

В системе кондиционирования используется масло ATMOSGU10.

Жидкость ГРЖ-12 Передний амортизатор — 0,12 л Задний амортизатор — 0,195 л.

Самая важная характеристика, на которую нужно обращать внимание при выборе смазывающего состава, – это его вязкость. Если речь идет о масле, то состав должен отвечать требованиям международных стандартов качества SAE J306. Данный вид сертификации был разработан в США и сегодня является общепринятым

Данный вид сертификации был разработан в США и сегодня является общепринятым.

Определяясь, какое масло лить в мосты «Нивы» и другие узлы, нужно оценить вязкость состава. Согласно стандартам за этот показатель отвечает буква «W». Как правило, такой символ указывается на составах сезонного типа. Если на упаковке есть буква «W», то это говорит о том, что жидкость можно использовать в зимнее время. При отсутствии данного символа применять масло допускается только в условиях плюсовой температуры окружающей среды.

Также в продаже есть всесезонные составы. Это так называемые загущенные масла. Они обладают характеристиками как летних, так и зимних смазочных составов.

Не менее важно обратить внимание на эксплуатационные свойства масел. В этом случае также есть определенные стандарты (API). Также, решая, какое масло лить в «Ниву», стоит учесть его состав

Также, решая, какое масло лить в «Ниву», стоит учесть его состав

Также, решая, какое масло лить в «Ниву», стоит учесть его состав.

Разумеется, логично предположить, что чем натуральнее состав, тем лучше он будет. Данный факт подтверждается уникальными свойствами масел этого типа. При использовании минеральных составов соприкасающиеся детали будут разрушаться намного медленнее. Кроме этого так называемые натуральные составы обладают прекрасными антикоррозийными свойствами.

Также, выбирая, какое масло лить в раздатку «Нивы» или двигатель авто, стоит учесть, что минеральные составы нельзя применять в холодное время года. Это объясняется тем, что данный тип смазочного состава начинает сильно густеть при температуре менее -15 градусов. Из-за этого механизмы не могут функционировать нормально. Использование таких масел может привести к тому, что силовой агрегат придется разогревать намного дольше.

А еще интересно: Нива Шевроле и Нива 2121: основные отличия владения этими авто

Еще один минус минеральных составов заключается в том, что они иногда выгорают. Соответственно, смазочные характеристики жидкости падают. Это приведет к тому, что узлы начнут значительно быстрее изнашиваться, повысится расход топлива. В редких случаях может произойти даже порча силового агрегата. Таким образом, применять составы минерального типа рекомендуется только при не очень низких температурах и для машин с маленьким пробегом.

Замена сцепления

Сначала необходимо обеспечить доступ к машине снизу. Заменить механизм сцепления без демонтажа КПП не получится.

Кроме стандартного набора ключей и отверток вам понадобится правка для центровки ведомого диска и маркер. Это может быть первичный вал КПП или трубка (пруток) соответствующего диаметра.

Порядок выполнения работ:

• Установить Ниву на смотровую яму, эстакаду или подъемник.
• Демонтировать коробку переключения передач.
• Снять выжимной подшипник и проверить его состояние. Он должен легко вращаться и не иметь следов подтекания смазки.
• Маркером отметить положение корзины относительно маховика двигателя. Делать это нужно лишь в случае, если вы не планируете выполнять замену нажимного диска.
• Рожковым или накидным ключом на 8 открутить болты, крепящие корзину к маховику. Для этого нужно зафиксировать последний, не давая ему провернуться.
• Снять ведомый и нажимной диски.

Важно: осмотрите состояние фрикционных накладок. Если на них видны сколы или трещины, глубина залегания заклепок (расстояние от головок до поверхности) не превышает 0,2 мм – ведомый диск подлежит замене

• Проверить состояние пружин диска.
• Убедиться в отсутствии задиров и износы шлицов ведомого диска.

По результатам осмотра по каждой из деталей сцепления принимается решение: оставить старую или установить новую. После этого остается лишь собрать узел и установить коробку передач. При установке корзины следует отцентрировать ведомый диск с помощью оправки. Далее нужно выставить нажимной подшипник так, чтобы грани муфты располагались строго горизонтально.

Нива замена сцепления

После замены ведомого диска, как и после установки новой вилки, необходимо отрегулировать сцепление.

Прокачка сцепления на Шевроле Нива

Когда всё нужное для работы будет под рукой, то следует выполнить такие мероприятия:

1. Открыть бачок, куда заливается жидкость, и наполнить его до горловины. Находится он в подкапотном пространстве.

Прокачиваем сцепление нажатием и удерживанием педали

Проверка состояния сцепления

Перед пробной поездкой, проверьте как включаются скорости на выжатом сцеплении.

Чтобы проверить техническое состояние сцепления, потребуется:

• При прогретом двигателе, который работает на холостом ходу, следует выжать педаль сцепления и включить передачу. В процессе не должно быть слышно никакого скрежета в коробке передач.
• При разгоне автомобиля он должен набирать скорость пропорционально увеличению частоты вращения коленвала. Если мотор работает на высоких оборотах, а автомобиль при этом будет разгоняться не динамично, то значит, что сцепление пробуксовывает. Тут потребуется его ремонт.

Детали и расходники:

Неисправный подшипник выключения сцепления можно определить, не снимая его с автомобиля, для чего необходимо при работающем двигателе нажать педаль сцепления. Если при нажатии педали сцепления появляется дополнительный шум, значит, подшипник выключения сцепления неисправен, и его необходимо заменить.

Нанесите смазку на поверхности контакта подшипника, цилиндра и вилки выключения сцепления. Предупреждение При установке сцепления нанесите смазку на все подвижные соединения деталей, но не используйте чрезмерное количество смазки, так как это может привести к пробуксовке сцепления.

Вывинтите гайку крепления трубопровода, а затем две гайки, при помощи которых крепится сам цилиндр, и снимите его.

Как отрегулировать привод сцепления

При установке все действия проводятся в обратном порядке. Иногда при неполном выключении из-за утечки жидкости возникает необходимость заменить рабочии цилиндр сцепления. Сначала ослабляется наконечник шланга цилиндра. Откручиваются болты кронштейна крепления рабочего цилиндра к картеру, снимается сам кронштейн.

Далее из вилки выключения вынимается толкатель, который снимается вместе с защитным колпачком. Заодно посмотрите, не нужна ли замена вилки. Отсоедините рабочии цилиндр сцепления от наконечника шланга. Установите новый цилиндр и прокачайте гидропривод.

Варианты доставки товара

Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться

С подробной информацией можно ознакомиться на странице «Доставка и оплата»

С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Источник

Неисправности сцепления и способы их устранения

Неправильная регулировка привода сцепления (отсутствует свободный ход педали)
Отрегулируйте привод

Замасливание маховика, нажимного диска, фрикционных накладок ведомого диска

Тщательно промойте уайт-спиритом или бензином замасленные поверхности и насухо протрите их. Сильно замасленный ведомый диск замените. Устраните причину замасливания (течь масла через сальник двигателя и/или коробки передач)

Сильный износ или пригорание фрикционных накладок ведомого диска

Замените ведомый диск в сборе

Снижение усилия диафрагменной пружины

Замените нажимной диск в сборе с кожухом («корзину» сцепления)

Заедание ступицы ведомого диска на шлицах первичного вала коробки передач

Очистите шлицы от грязи, мелкие повреждения устраните надфилем. При значительном износе или повреждении шлицев замените диск и/или первичный вал коробки передач. Перед сборкой нанесите на шлицы смазку Литол-24 или ШРУС-4

Засорено компенсационное отверстие главного цилиндра сцепления

Разберите главный цилиндр, промойте и очистите детали. Замените его уплотнения и жидкость в гидроприводе

Поршень главного цилиндра сцепления медленно возвращается в исходное положение из-за разбухания резиновых манжет

Замените манжеты или цилиндр в сборе. При подозрении на попадание бензина или других растворителей в жидкость гидропривода сцепления замените ее

Неправильная регулировка привода сцепления (мал полный ход педали, увеличен ее свободный ход)

Отрегулируйте привод

В систему гидропривода попал воздух (педаль «мягкая»)

Прокачайте систему, подтяните соединения. При утечке из главного или рабочего цилиндров замените их манжеты или цилиндры в сборе

Деформирована вилка выключения сцепления

Ослабление заклепок или поломка фрикционных накладок, коробление ведомого диска (торцевое биение более 0,5 мм)

Сильный и неравномерный износ, задиры на рабочих поверхностях маховика или нажимного диска

Проточите или замените маховик. При повреждении поверхности нажимного диска замените кожух с нажимным диском в сборе («корзину» сцепления)

Перекос или коробление нажимного диска

Замените кожух с нажимным диском в сборе («корзину» сцепления)

Заедание ступицы ведомого диска на шлицах первичного вала коробки передач

Очистите шлицы от грязи, мелкие повреждения устраните надфилем. При значительном износе или повреждении шлицев замените диск и/или первичный вал коробки передач. Перед сборкой нанесите на шлицы свежую смазку Литол-24 или ШРУС-4

Ослабление заклепок соединительных пластин кожуха сцепления или диафрагменной пружины, поломка пластин

Замените кожух с нажимным диском в сборе («корзину» сцепления)

Заклинил выжимной подшипник

Сильно деформирована или сломана вилка выключения сцепления

Воздух в системе гидропривода

Прокачайте систему, подтяните соединения. При утечке из главного или рабочего цилиндров замените цилиндры в сборе

Сильный износ, дефекты зеркала главного цилиндра; грязь в цилиндре

Износ или дефект манжеты главного цилиндра

Замените цилиндр в сборе

Заедание ступицы ведомого диска на шлицах первичного вала коробки передач

Очистите шлицы от грязи, мелкие повреждения устраните надфилем. При значительном износе или повреждении шлицев замените диск и/или первичный вал коробки передач. Перед сборкой нанесите на шлицы смазку ШРУС-4 или Литол-24

Деформация ведомого диска

Ослабление крепления фрикционных накладок ведомого диска, сильный износ или трещины на накладках

Потеря упругости пружинных пластин ведомого диска

Значительная осадка или поломка пружин гасителя крутильных колебаний, износ окон под пружины

Задиры на рабочих поверхностях маховика или нажимного диска

Проточите или замените маховик или кожух сцепления с нажимным диском в сборе («корзину» сцепления)

Значительная осадка или поломка пружин гасителя крутильных колебаний, износ окон под пружины

Деформация ведомого диска

Ослабление крепления фрикционных накладок ведомого диска, сильный износ или трещины на накладках

Износ выжимного подшипника или отсутствие в нем смазки

Износ переднего подшипника первичного вала коробки передач (в торце коленчатого вала) или отсутствие в нем смазки

Не смазаны пластмассовые втулки педали

Смажьте втулки Литолом-24 или ШРУС-4

Сильно изношены пластмассовые втулки педали

Замените втулки, перед установкой смажьте их Литолом-24 или ШРУС-4

Воздух в системе гидропривода

Прокачайте систему, подтяните соединения

Потеряла упругость или сломана возвратная пружина педали и/или вилки сцепления

Замените пружину (пружины)

Прокачка и регулировка сцепления Шевроле Нива: пошаговая инструкция

При этом поломки первой категории имеют свойство быстро переходить во вторую.

Детали несвоевременно отрегулированного сцепления быстро изнашиваются и требуют замены. Неотрегулированный привод сцепления доставляет неудобства при управлении автомобилем – появляются затруднения при переключении скоростей или рывки, когда машина трогается с места.

Когда нужно регулировать?

Регулировать свободный ход педали и прокачивать гидропривод необходимо в следующих случаях:

• Слишком большой ход педали. В этом случае сцепление выключается не полностью («ведет»). Это приводит к затрудненному переключению передач и интенсивному износу фрикционной накладки на ведомом диске.
• Малый ход сцепления. В этом случае диск пробуксовывает, особенно при сильной нагрузке на трансмиссию (движение в гору, на повышенной передаче).
• Рывки, стуки или скрипы при переключении передач или в моменты, когда машина трогается с места.

Важно: эксплуатация авто с неправильно отрегулированным или «завоздушенным» приводом сцепления приводит к ускоренному износу деталей КПП. Конструкция сцепления Нивы Шевроле совпадает с аналогичным узлом «классики» АвтоВАЗа

Отличие состоит лишь в других размерах рабочего цилиндра и, соответственно, в большем и более легком ходе педали

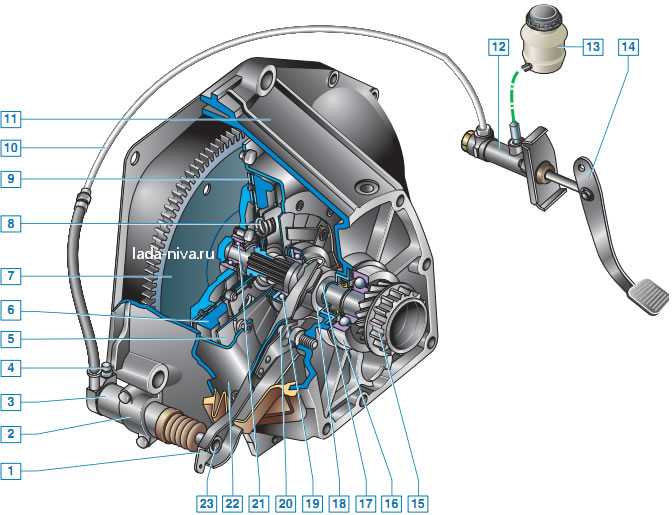

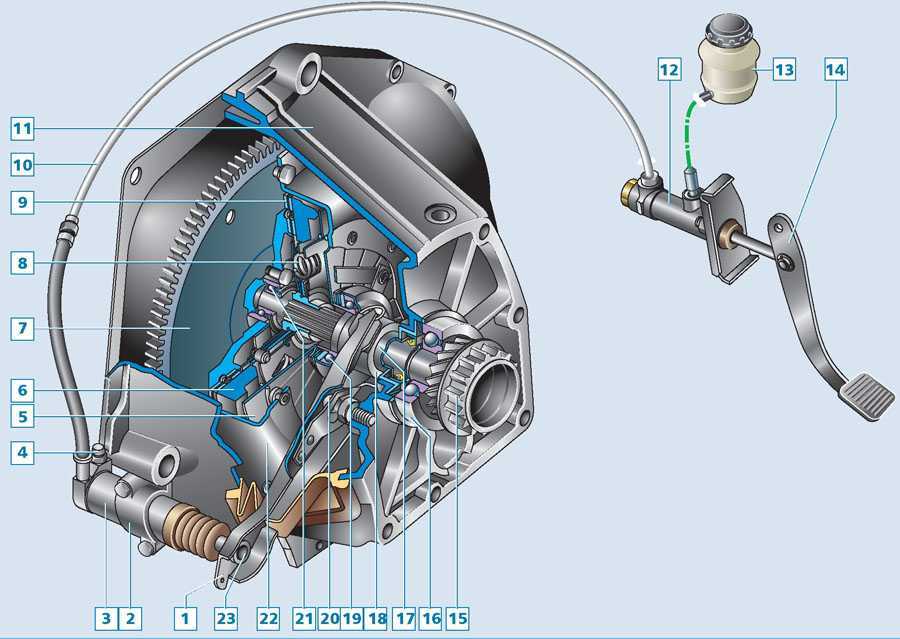

Конструкция сцепления Нивы Шевроле совпадает с аналогичным узлом «классики» АвтоВАЗа. Отличие состоит лишь в других размерах рабочего цилиндра и, соответственно, в большем и более легком ходе педали.

Как прокачать?

Перед регулировкой механизма нужно прокачать гидропривод. Для этого понадобится тормозная жидкость, емкость и гибкая трубка, внутренний диаметр которой соответствует размеру штуцера и накидной ключ на 10.

Процесс прокачки похож на удаление воздуха из тормозной системы. Как и случае с тормозами, работа выполняется с помощником.

Один человек должен по команде нажимать и отпускать педаль, а второй – открывать и закрывать штуцер.

Как отрегулировать своими руками?

Для регулировки механизма понадобятся ключи на 10, 13 и 17, пассатижи и карандаш. Операция выполняется на подъемнике или смотровой яме. Порядок работ следующий:

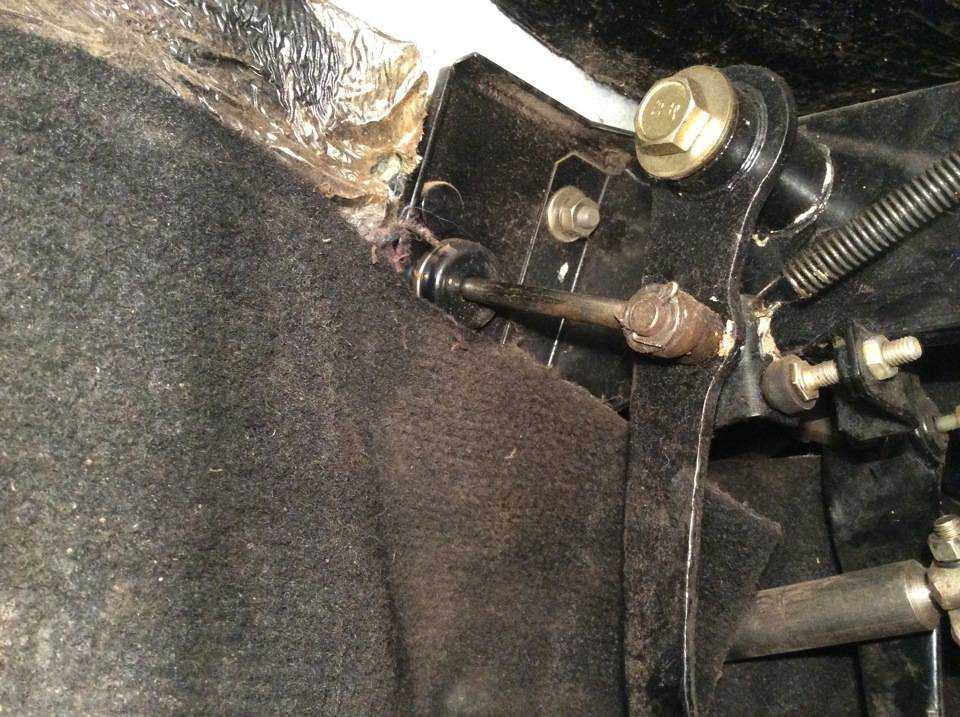

• Ключом на 10 открутить контргайку ограничителя хода педали.
• Вращая гайку, выставить свободный ход в пределах 0,4-2 мм.
• Затянуть контргайку.

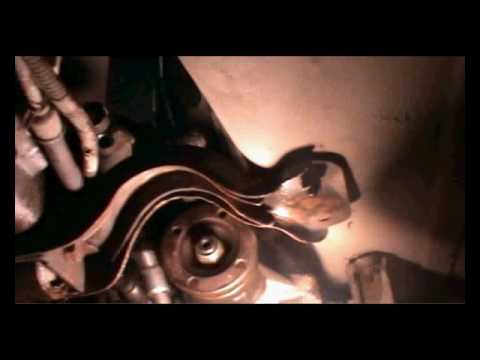

Затем нужно спуститься под машину и отрегулировать свободный ход толкателя в пределах 4-5 мм (чтобы открутить гайки, нужны ключи на 13 и 17). Проверка выполняется следующим образом:

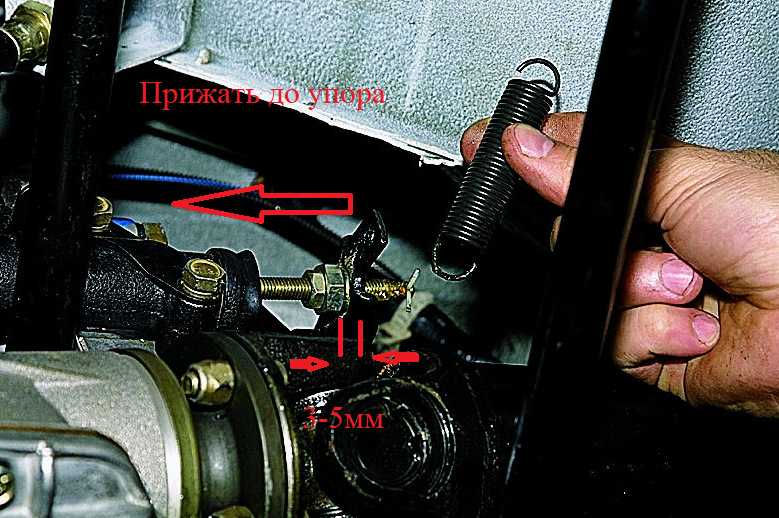

• Пассатижами снять оттяжную пружину вилки сцепления.
• Упереть карандаш в бобышку нижнего крепления рабочего цилиндра.
• Сделать две отметки: напротив вилки и на 5 миллиметров правее.
• Отвести вилку до упора назад, выбрав свободный ход толкателя.
• Вилка должна остановиться строго напротив метки на карандаше.

Если зазор не соответствует номинальному, нужно отпустить контргайку и, вращая гайку, добиться требуемых параметров.

Окончательная проверка выполняется при заведенном двигателе. Если все сделано правильно, передачи легко переключаются, а машина начинает трогаться, если педаль отпустить примерно на ⅓ – ⅔ хода.

все полезное находится здесь

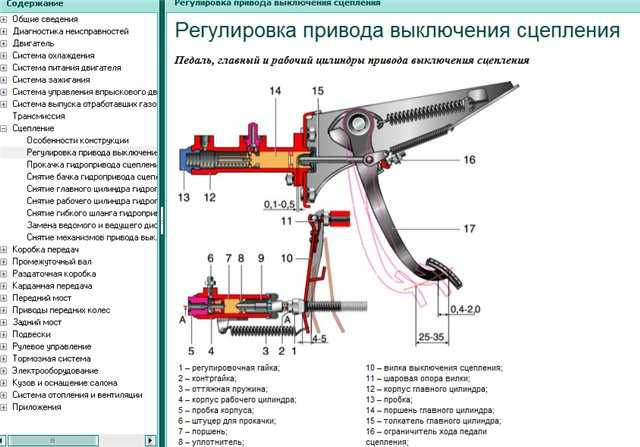

Регулировка привода выключения сцепления

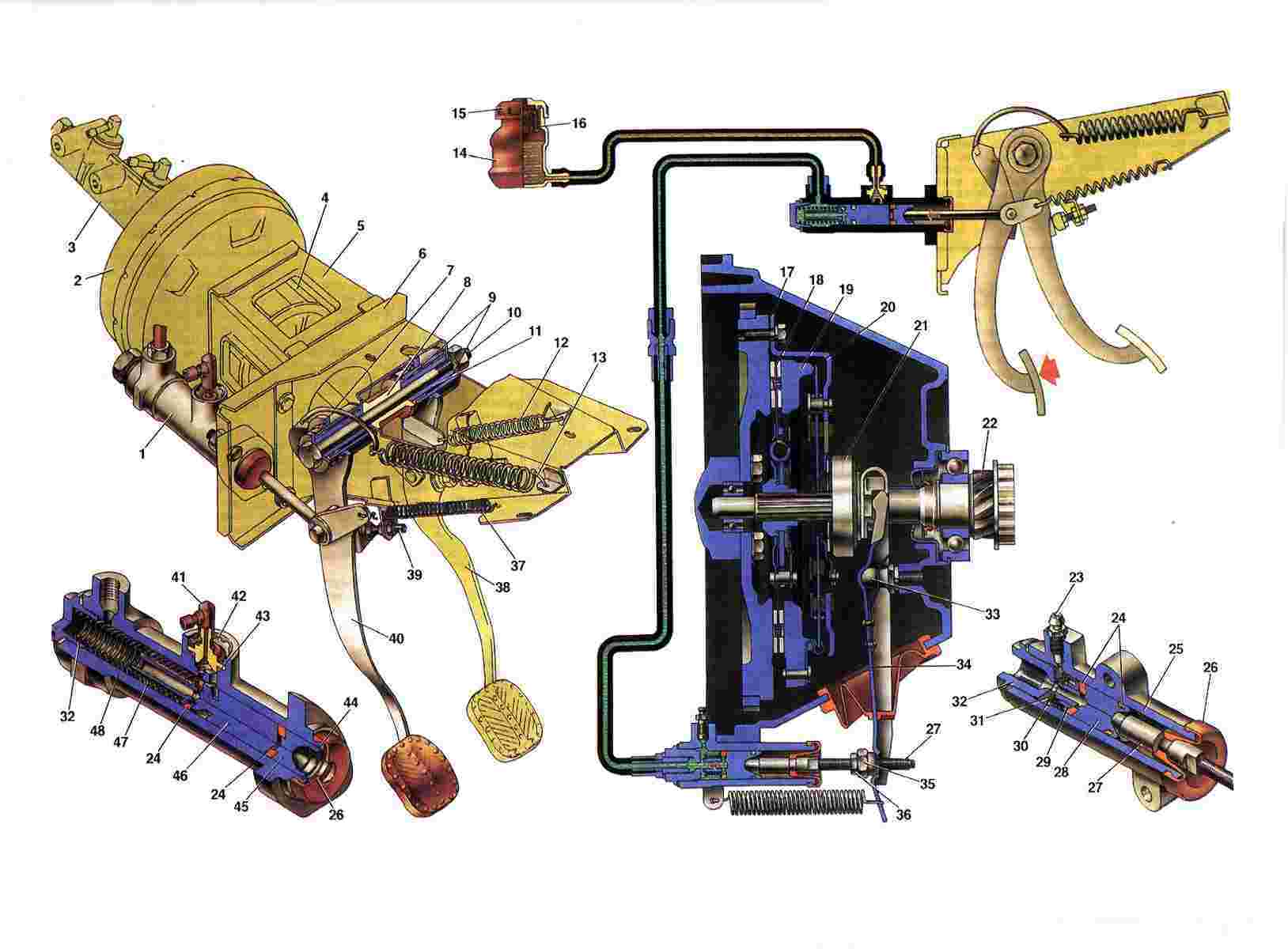

Педаль, главный и рабочий цилиндры привода выключения сцепления

1 – регулировочная гайка;

4 – корпус рабочего цилиндра;

10 – вилка выключения сцепления;

14 – поршень главного цилиндра;

15 – толкатель главного цилиндра;

16 – ограничитель хода педали сцепления;

Зазор между толкателем и поршнем главного цилиндра, необходимый для полного выключения сцепления, должен составлять 0,1–0,5 мм. Для регулировки…

…ключом «на 10» ослабляем контргайку ограничителя хода педали сцепления, удерживая ограничитель ключом той же размерности (педальный узел для наглядности снят).

Как отрегулировать привод сцепления.

Как отрегулировать

приводсцепления автомобилей Ваз-классика, советы в процессе. группы ВКонтакте по ремон.

Регулировка механизма сцепления НИВА 21213

Расстояние между поршнем главного цилиндра и толкателем, нужный для полного включения сцепление должен иметь расстояние 0,1-0,5мм, если он не соответствует показаниям, то требуется выполнить следующие работы.Ослабляем ключом на 10 контргайку хода сцепления, одновременно удерживаем ограничитель ключом, такого же размера. После этого снимаем наконечник штуцера цилиндра и надеваем на штуцер шланг его конец которого, опускается в ёмкость с тормозной жидкостью.Отворачиваем штуцер на три четверти оборота. При этом человек в кабине быстро жмет на педаль сцепления и спокойно отпускает до того что б исчезли пузырьки воздуха, выделяемые из шланга. При нажатой педали сцепления заворачиваем штуцер и снимаем шланг, надеваем колпачок.Далее ключом на 10 выкручиваем гайки крепления хомута бочка кузова и снимаем бачок.Устанавливаем бачок в обратной последовательности. Заливаем тормозную жидкость и заново прокачиваем привод сцепления.Снимаем бачок привода сцепленияОтворачиваем крышку бачка и резиновой грушей из бочка откачиваем всю жидкость.Ослабив хомутик крепёж шланга, снимаем трубку со штуцера бачка.Снимаем главный цилиндр привода сцепленияСначала снимаем трубку с пластикового штуцера основного цилиндра.Жидкость из бочонка сливаем в ёмкость подставленную заранее или закупориваем отверстие шланга заглушкой.Ключом на 13 откручиваем наконечник трубки. Нижнюю гайку тоже отворачиваем головкой с удлинителем.Снимаем главный цилиндр со шпилек.Если нужно произвести замену сначала снимаем штуцер или его уплотнение, отвёрткой поддеваем и вынимаем стопорную шайбу. Потом пластиковый штуцер снимаем вместе с резиновым уплотнительным кольцом.Устанавливается штуцер в последовательности обратной сборке.Работу производим в смотровой яме или на подъёмнике.Снятие оттяжной пружины.Плоскогубцами вытягиваем шплинт из отверстия в толкателе.Головкой на 13 снимаем болты которые крепят цилиндр к картеру сцепления.Ключом на 22 выворачиваем цилиндр за крышку корпуса и удерживаем ключом на 17 конец шланга.Ключом на 13 откручиваем трубку, удерживая верхний конец трубки ключом на 19 мм.Плоскогубцами снимаем фиксирующую скобку наконечника шланга и вынимаем верхний конец трубки.Ключом на 17 снимаем окончание шланга от крышки рабочего цилиндра, придерживая его от проворачивания цилиндра, после чего шланг снимается.Сборка шланга производиться в обратной последовательности.Каталог дисков и продажа шин в интернет магазине Шелест Шин. У нас вы подберете резину на автомобиль любого типа. Большой выбор резины от отечественных производителей, а также ведущих иностранных. В нашем магазине вы легко подберете нужный размер колеса.

Журнал Автомобилисты

Автомобиль шевроле нива уже давно зарекомендовал себя, как надежная машина с хорошими внедорожными качествами. На автомобиле устанавливается механическая коробка передач, которая принимает крутящий момент двигателя через стандартное однодисковое сухое сцепление.

Сцепление у внедорожника постоянно замкнутое с центральной диафрагменной пружиной и приводится в действия с помощью гидравлического привода. Так же ставится усиленное сцепление на шевроле ниву, оно отличается тем, что имеет больше диаметр, имеет гораздо мощный демпфер, пружины демпфера двойные, имеет большую толщину диска.

Со временем, как и на всех остальных автомобилях, приходит момент, когда нужно проводить ремонт и замену сцепления.

Существует несколько способов проверки сцепления, а именно:

1. Нужно включить нейтральную передачу и завести двигатель, подождать пока он прогреется до нормальной температуры и после того как двигатель начнет работать на минимальных оборотах, выжать педаль сцепления и включить заднюю передачу. Если передача включилась легко, значит сцепление исправно, если же слышны скрипы при включении передачи, значит нужно проводить ремонт сцепления;
2. Во время езды, также можно проверить роботу сцепления. Нужно переключать по очереди передачи и слушать, есть ли при этом посторонние шумы, если есть то нужно ехать на СТО;
3. Так же при неисправности сцепления, оно начинает буксовать, при наборе скорости, двигатель обороты набирает, а автомобиль как ехал так и едет. В таком случае тоже пора на СТО.

При нерабочем сцеплении, не надо сразу падать в панику и ехать в магазин за новым. Возможно, нужно просто прокачать гидропривод.

Как делать прокачку гидропривода?

При прокачке гидропривода, самое первое, что надо сделать, это надеть шланг на клапан рабочего цилиндра, другой конец опустить в емкость с тормозной жидкостью. После этого нужно нажать на педаль сцепления и удерживать, это надо сделать раз пять. Далее, открыть клапан и выпустить воздух, это надо повторять до тех пор, пока не потечет жидкость.

Замена цилиндров сцепления

В некоторых случаях есть необходимость замены цилиндров сцепления. Главный цилиндр сцепления шевроле нива требует замены, если система не включается, или плохо включается. При замене нужно откачать всю жидкость и отсоединить главный цилиндр сцепления от шланга, а при установке все повторить наоборот.

При замене рабочего цилиндра, нужно ослабить шланг, снимаем кронштейн рабочего цилиндра, снимаем толкатель и после этого, снимаем сам рабочий цилиндр. После установки нового, прокачиваем систему.

Также, иногда проблемы со сцепление возникают из-за неправильной настройки самой педали сцепления. Регулировка сцепления на шевроле нива проводится очень просто: сначала нужно ослабить контргайку на тросике, а потом выставить ход педали сцепления. Свободный ход педали сцепления должен быть 1-3 мм.

Регулировка механизма сцепления НИВА 21213

Регулировка механизма сцепления НИВА 21213

Ослабляем ключом на 10 контргайку хода сцепления, одновременно удерживаем ограничитель ключом, такого же размера. После этого снимаем наконечник штуцера цилиндра и надеваем на штуцер шланг его конец которого, опускается в ёмкость с тормозной жидкостью.Отворачиваем штуцер на три четверти оборота. При этом человек в кабине быстро жмет на педаль сцепления и спокойно отпускает до того что б исчезли пузырьки воздуха, выделяемые из шланга. При нажатой педали сцепления заворачиваем штуцер и снимаем шланг, надеваем колпачок.Далее ключом на 10 выкручиваем гайки крепления хомута бочка кузова и снимаем бачок.Устанавливаем бачок в обратной последовательности. Заливаем тормозную жидкость и заново прокачиваем привод сцепления.Снимаем бачок привода сцепленияОтворачиваем крышку бачка и резиновой грушей из бочка откачиваем всю жидкость.Ослабив хомутик крепёж шланга, снимаем трубку со штуцера бачка.Снимаем главный цилиндр привода сцепленияСначала снимаем трубку с пластикового штуцера основного цилиндра.Жидкость из бочонка сливаем в ёмкость подставленную заранее или закупориваем отверстие шланга заглушкой.Ключом на 13 откручиваем наконечник трубки. Нижнюю гайку тоже отворачиваем головкой с удлинителем.Снимаем главный цилиндр со шпилек.Если нужно произвести замену сначала снимаем штуцер или его уплотнение, отвёрткой поддеваем и вынимаем стопорную шайбу. Потом пластиковый штуцер снимаем вместе с резиновым уплотнительным кольцом.Устанавливается штуцер в последовательности обратной сборке.Работу производим в смотровой яме или на подъёмнике.

Снятие оттяжной пружины.

Плоскогубцами вытягиваем шплинт из отверстия в толкателе.Головкой на 13 снимаем болты которые крепят цилиндр к картеру сцепления.Ключом на 22 выворачиваем цилиндр за крышку корпуса и удерживаем ключом на 17 конец шланга.Ключом на 13 откручиваем трубку, удерживая верхний конец трубки ключом на 19 мм.Плоскогубцами снимаем фиксирующую скобку наконечника шланга и вынимаем верхний конец трубки.Ключом на 17 снимаем окончание шланга от крышки рабочего цилиндра, придерживая его от проворачивания цилиндра, после чего шланг снимается.Сборка шланга производиться в обратной последовательности.

Каталог дисков и продажа шин в интернет магазине Шелест Шин. У нас вы подберете резину на автомобиль любого типа. Большой выбор резины от отечественных производителей, а также ведущих иностранных. В нашем магазине вы легко подберете нужный размер колеса.

ВАЗ 21213 | Регулировка привода выключения сцепления

Зазор между толкателем и поршнем главного цилиндра, необходимый для полного выключения сцепления, должен составлять 0,1–0,5 мм. Для регулировки…

…ключом на 10 ослабляем контргайку ограничителя хода педали сцепления, удерживая ограничитель ключом той же размерности (педальный узел для наглядности снят).

Вращая ограничитель, добиваемся требуемого зазора.
При этом свободный ход педали сцепления составляет 0,4–2,0 мм.
Свободный ход толкателя рабочего цилиндра должен быть 4–5 мм. Для его определения применяем простой шаблон, в качестве которого используем, например, карандаш.

Работу проводим на смотровой канаве или подъемнике.

Снимаем оттяжную пружину и упираем торец карандаша в бобышку нижнего крепления рабочего цилиндра сцепления. На карандаше наносим одну метку напротив конца вилки (прижатой к регулировочной гайке), а вторую метку – правее, на расстоянии 5 мм от первой.

Отводим вилку выключения сцепления назад до упора, то есть выбираем свободный ход толкателя рабочего цилиндра (передний карданный вал для наглядности снят).

При нормальном свободном ходе толкателя вилка встанет напротив второй метки. В противном случае необходима регулировка:

ключом на 13 отворачиваем контргайку, удерживая регулировочную гайку ключом на 17;

удерживая пассатижами толкатель, вращаем регулировочную гайку, добиваясь нормального свободного хода толкателя. Законтриваем соединение.
После регулировок свободный ход педали сцепления до момента начала его выключения должен составлять 25–35 мм.
Окончательно проверяем работу сцепления при работающем двигателе: при выжатом сцеплении передачи должны переключаться легко, а автомобиль – трогаться при отпускании педали от пола на одну-две трети ее хода.

Как проверить датчик детонации?

К сожалению, датчик детонации тоже может сломаться. При этом человек без специальных знаний заметить это сможет только по горящему индикатору. Никаких других явных признаков замечено не будет. Автомобиль будет продолжать работать в том же режиме, заводиться без каких-либо признаков поломки.

В этот момент необходимо помнить, что этот прибор не является механическим, он часть электронной системы, поэтому и поломка считается электронной.

Неисправность датчика детонации может случиться по ряду различных причин, среди которых:

• Произошла поломка внутри самого датчика.
• Замыкание.
• Оборвался сигнальный провод или экранирующая оплетка.
• Поломка блока управления двигателя.

Но те, кто не ищут легких путей, всегда смогут осуществить этот несложный процесс самостоятельно. Проверка самостоятельно происходит по следующей схеме:

1. Во-первых, снимаем защиту в гараже. Работать предстоит непосредственно с блоком двигателя.
2. Теперь исключаем обрыв сигнального провода и экранизирующей оплетки. Если он оборван или оборвана оплетка, нужно проверить крепление вилки и розетки датчика. Целостность оплетки нужно проверять обязательно.
3. Если обрыв исключен, производят оценку самой розетки. Возможно, что ее соединение неисправно и требует замены.
4. Обнаружить неисправности самого прибора можно с помощью вольтметра. При этом машина должна быть заведена и находиться на холостом ходу.
5. Также нужно проверить состояние контактов устройства.

Производить проверку самостоятельно можно несколько иначе. Для этого необходим прибор мультиметр . Этот прибор очень часто встречается у автолюбителей.

Выставляем диапазон в 200 мВ , положительный и отрицательный провод присоединяем к выводу датчика и к металлическому кольцу соответственно. Не стоит путать массу и сигнальный вывод! Теперь нужно ударить по нему чем-то металлическим, но не сильно. Датчик должен будет детонировать.

А еще интересно: ТОП 10 крутых товаров для Lada Niva 4х4 из Китая с Алиэкспресс. Тюнинг ВАЗ Нивы / Подборки, перечисления, топ-10, и так далее / iXBT Live

Можно проверить датчик другим прибором, который называется осциллограф . Он позволит более качественно изучить сигнал.

Теперь нужно не очень сильно постучать по датчику. Прибор покажет детонацию.
