Замена топливных форсунок. алгоритм действий

Снятие и промывка форсунок

В данной статье я опишу процесс снятия форсунок на автомобиле ВАЗ-2107. Хозяин жаловался на троение и неровную работу двигателя при работе на бензине. После проведения диагностики было выявлено, что забиты форсунки. Автомобиль дополнительно оборудован газовым оборудованием 2-го поколения, так называемой «хлопушкой». В связи с этим вид на фотографиях может немного отличаться от Вашего (наличие «хлопушки», эммулятора форсунок и т.д.). На рис. 1 показан внешний вид подкапотного пространства обслуживаемого автомобиля.

Приступаем. Откручиваем хомуты крепления воздушного патрубка используя «крестовую» отвертку или «головку» на 7 мм.

Снимаем патрубок.

Снимаем фиксатор тросика газа используя «плоскую» отвертку, аккуратно его поддевая.

Открывая дроссельную заслонку, снимаем тросик газа.

Откручиваем крепление тросика газа используя «головку» на 10 мм.

Откручиваем топливопроводы двумя рожковыми ключами на 17 мм. Откучиваем крепление трубок «крестовой» отверткой.

Снимаем вакуумный шланг с регулятора давления топлива.

Снимаем шланг вакуумного усилителя тормозов, раскручивая хомут «плоской» отверткой.

Откручиваем две гайки крепления дроссельного узла используя «головку» на 13 мм. Снимаем его, придерживая шайбы на шпильках, и отодвигаем в сторону.

Откручиваем гайки крепления впускного коллектора используя «головку» на 13 мм. Убираем шайбы.

Снимаем крепеж топливопроводов

Снимаем впускной коллектор и убираем его в сторонку.

Откручиваем болты крепления топливной рампы шестигранником на 5 мм.

Снимаем разъем жгута форсунок, слегка потянув фиксатор на себя.

Вытаскиваем рампу вместе с форсунками. Если форсунки плотно сидят на колечках, то можно аккуратно поддеть рампу «монтировкой».

Снимаем жгут форсунок, нажимая на фиксаторы на разъемах.

Снимаем фиксаторы форсунок, сдвигая их в сторону по топливной рампе.

Вытаскиваем форсунки. Для этого, пошатывая, тянем их на себя.

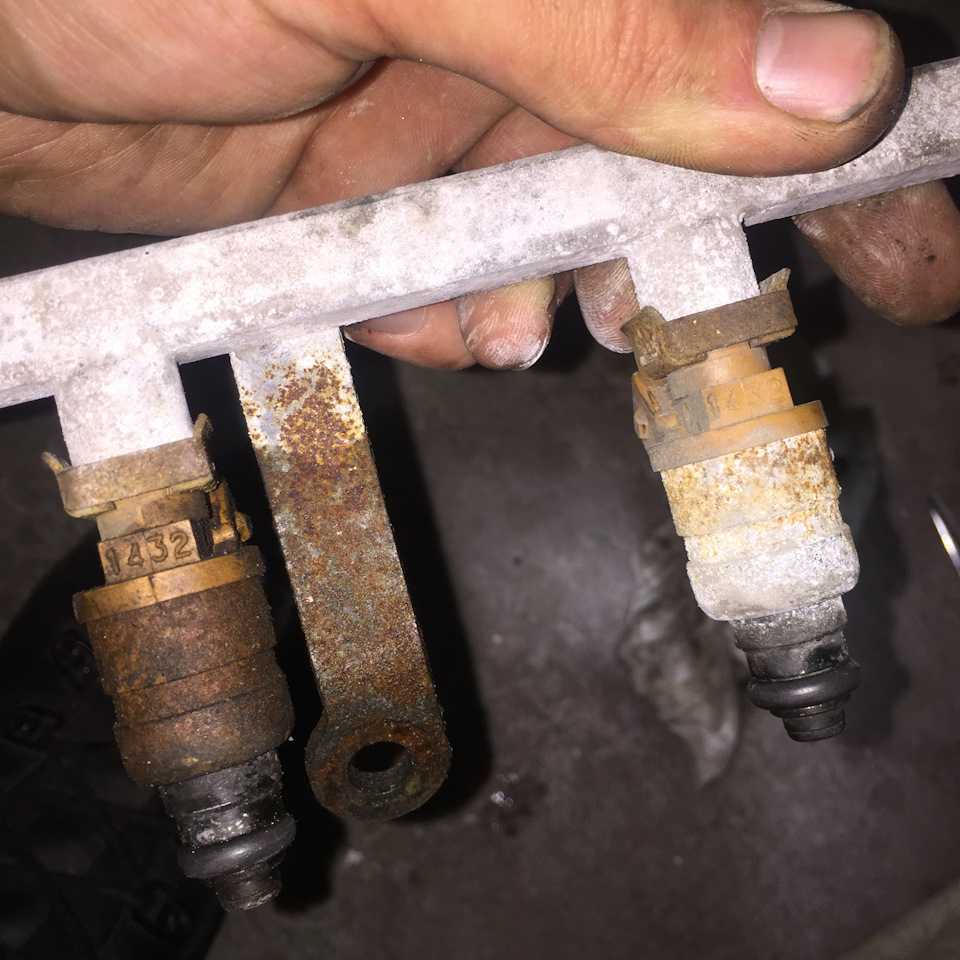

Мы видим ржавчину как в самих форсунках, так и в топливной рампе. Человека где-то заправили бензином с водичкой.

Если Вы будите устанавливать новые форсунки, то следующие несколько шагов можно пропустить. В противном случае, отмываем кисточкой в бензине грязь на форсунках. Промываем их в ультозвуковой ванне. Проверяем в стенде для проверки форсунок на производительность и подтекание.

Устанавливаем новые уплотнительные колечки на форсунки, предварительно сняв старые, поддевая их отверткой.

На нижнюю часть форсунки лучше одевать колечко из резины коричневого цвета, она более термостойкая и прослужит гораздо дольше. Если состояние старых колец хорошее, то лучше оставить их, так как качество новых оставляет желать лучшего.

При необходимости заменяем форсунки на новые. Покупать необходимо по номеру на форсунке. В нашем случае Bosh 0 280 158 502.

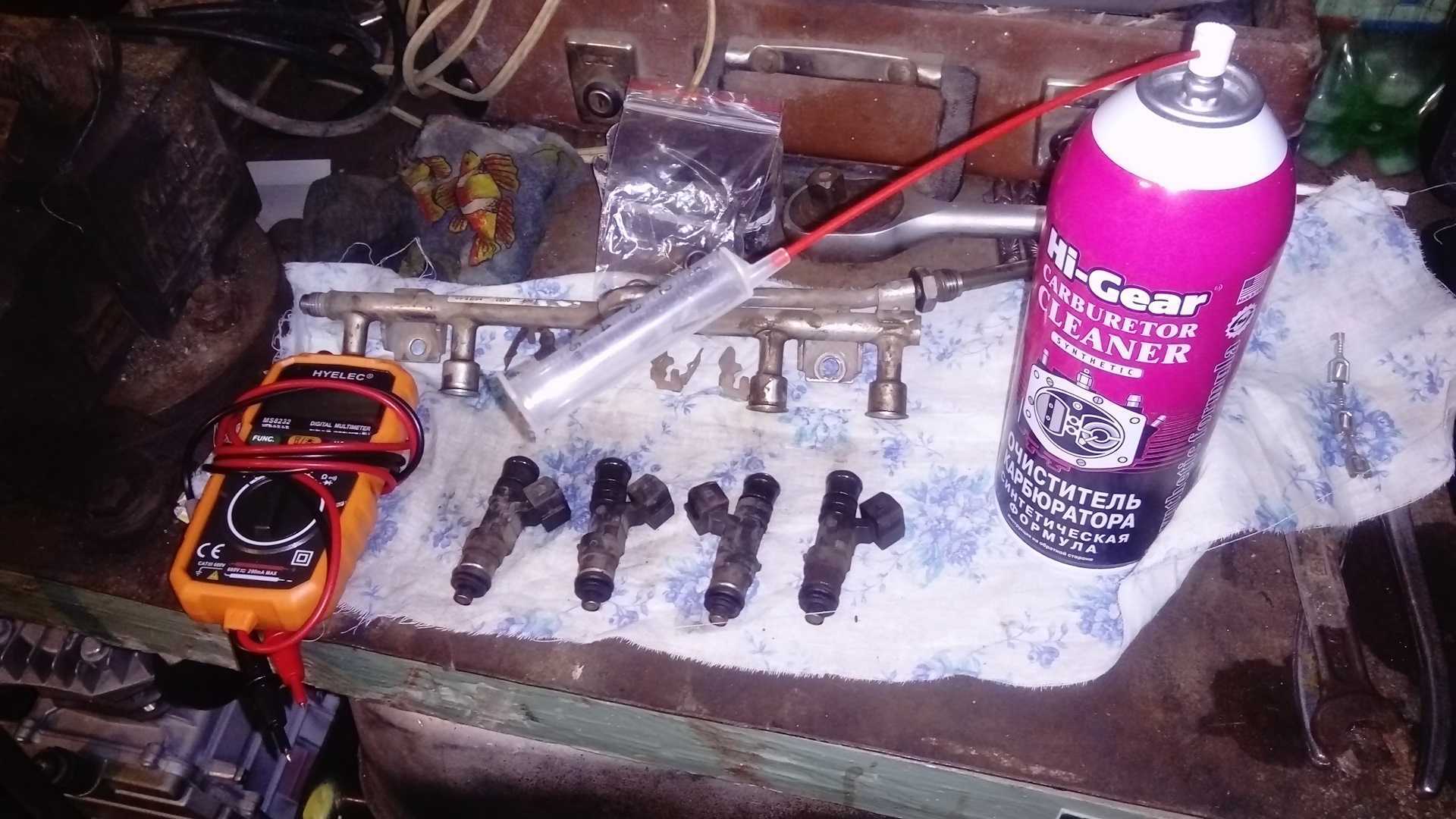

Отмываем топливную рампу бензином или очистителем карбюратора Abro и продуваем сжатым воздухом .

Перед установкой форсунок в топливную рампу колечки на форсунках необходимо чем-нибудь смазать, например WD-40. Это помогает не повредить колечки при установе.

Устанавливаем фиксаторы форсунок на место

Обратите внимание, четвертая форсунка устанавливается разъемом в обратную сторону

Одеваем жгут форсунок. Устанавливаем форсунки на место, так-же смазав колечки WD-40.

Перед разборкой мы обратили внимание, что «хлопушка» и дроссельная заслонка очень грязные

Сейчас самое время помыть дроссельный узел, регулятор холостого хода (РХХ) и газовую «хлопушку» .

Далее собираем все в обратной последовательности, но учитываем некоторые моменты. Не забываем одеть шлангочку на регулятор давления топлива.

Смотрим на состояние прокладки дроссельного узла, при необходимости заменяем новой.

Устанавливаем новые уплотнительные колечки бензопроводов.

Обязательно меняем топливный фильтр. Для автомобилей ВАЗ существуют фильтры старого (на «закрутках») и нового (на «защелках») образцов. В нашем случае установлен фильтр старого образца.

Для снятия топливного фильтра сначала откручиваем топливопроводы, используя рожковый ключ на 17 мм, придерживая корпус фильтра рожковым ключом на 19 мм. Затем откручиваем сам фильтр «головкой на 10 мм.»

Вот что выливалось из фильтра в нашем случае.

Устанавливаем новый топливный фильтр и уплотнительные колечки бензопровода. Не забываем учитывать направление, указанное стрелочкой на корпусе топливного фильтра.

Затягиваем топливопроводы, не переусердствуя и придерживая их, исключая подрезание топливных колечек.

Проверяем не осталось-ли у нас лишних запчастей ;). Запускаем двигатель и проверяем нет-ли подтекания топлива и подсоса воздуха.

Признаки неисправности

Форсунки могут быть неисправны не только на бензиновом инжекторном двигателе, но и на дизельных агрегатах. Основные симптомы неработоспособности этих деталей идентичны, поэтому вне зависимости от вида топлива, на котором работает двигатель, на неисправность этой детали могут указывать следующие признаки:

• Повышенный расход топлива;
• Нестабильная работа двигателя в режиме «холостого хода»;
• Затруднённый пуск, напоминающий «перелив» карбюраторного двигателя;
• Рывки при равномерном движении, и провалы при резком ускорении.

Это основные признаки неисправности, но проверка форсунок должна производиться только после того, как будут полностью исключены другие возможные причины таких проявлений. Двигатель может работать нестабильно при неисправности бензонасоса, когда текут шланги  или происходит забивание просвета патрубка различными отложениями. Засорившийся топливный фильтр также может негативно повлиять на приёмистость двигателя. Причиной рывков на бензиновом двигателе может также стать неисправная система зажигания. Все вышеперечисленные варианты поломок двигателя должны быть полностью исключены, прежде чем приступать к полноценной диагностике форсунок двигателя.

Признаки неисправной работы

То, что форсунки стали работать неправильно, может заметить каждый автомобилист, у которого есть хотя бы небольшой опыт использования газобаллонного оборудования. Внешне неполадки в их работе проявляются так:

• нестабильная работа мотора;
• отсутствие холостого хода;
• отсутствие тяги;
• увеличение расхода топлива;
• ухудшение динамики работы двигателя и др.

Все эти признаки свидетельствуют о том, что газовые форсунки нуждаются в незамедлительном очищении. Причиной, по которой они засоряются, может стать неправильное обслуживание газобаллонного оборудования, использование некачественных фильтров паровой и жидкой фракции топлива, применение для заправки автомобиля дешёвого сжиженного газа ненадлежащего качества.

Промывка форсунок «Ford Focus»

Существует два варианта промывки форсунок: со снятием их с автомобиля и без него. Снятые форсунки промываются на специальных стендах с помощью ультразвука, под действием которого исчезают даже самые старые загрязнения. У обычных водителей нет таких стендов, поэтому ниже будет рассмотрен более популярный вариант промывки форсунок без снятия. Вот что для этого потребуется:

• литр специальной промывочной жидкости;
• два автомобильных ниппеля;
• автомобильный топливный фильтр;
• пара металлических хомутов;
• метровый отрезок резинового шланга диаметром 12 мм;
• дрель со сверлом на 13 мм;
• электрический насос;
• двухлитровая пластиковая бутылка.

Последовательность промывки

Процедура промывки топливных форсунок на Ford Focus

1. В пластиковой бутылке просверливается дно и пробка. Это делается сверлом на «13». В отверстия вставляются автомобильные ниппели.
2. Из ниппеля, вставленного в пробку, выкручивается золотник. Это нужно сделать для того, чтобы промывочная жидкость свободно проходила в форсунки.
3. Теперь на ниппель, вставленный в пробку, надевается резиновый шланг и фиксируется металлическим хомутом. Второй конец шланга надевается на топливный фильтр и фиксируется вторым хомутом. К бутылке скотчем прикручивается отрезок верёвки (чтобы бутылку можно было повесить на капот).
4. Машина заводится. Необходимо дождаться, когда двигатель нагреется до 90 градусов. После прогрева машина глушится. С бензонасоса снимаются топливные шланги, автомобиль снова заводится и работает до тех пор, пока не заглохнет. Всё это делается для того, чтобы полностью сбросить давление в топливной магистрали.

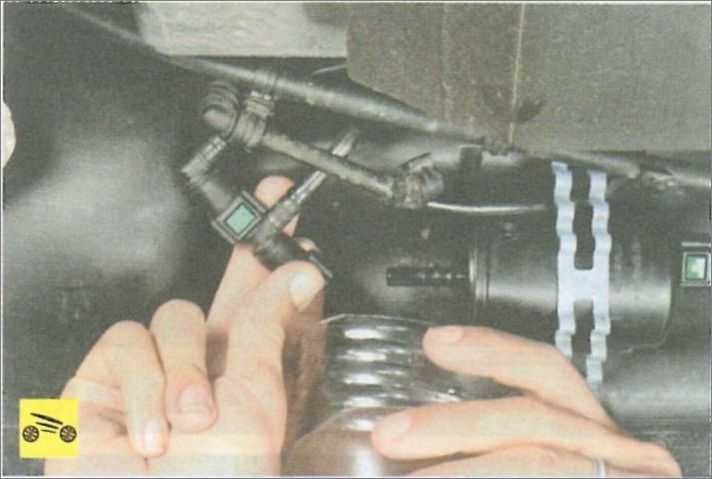

5. Теперь необходимо найти топливный шланг с зелёной кнопкой на хомуте, подключённый к топливной магистрали. Чтобы его снять, достаточно нажать на зелёную кнопку и потянуть на себя.
6. Шланг надевается на топливный фильтр (причём хомут с зелёной кнопкой должен издать характерный щелчок).
7. В пластиковую бутылку заливается промывочная жидкость.
8. К ниппелю, вставленному в дно бутылки, подключается шланг электрического насоса, после чего бутылка подвешивается на открытый капот автомобиля.
9. С помощью насоса в бутылке создаётся давление в 3 атмосферы (по мере вытекания жидкости из бутылки насос придётся включить ещё несколько раз для поддержания этого давления).
10. После того как нужное давление в бутылке создано, автомобиль заводится на холостом ходу и работает в течение 15 минут.
11. По истечении этого времени двигатель глушится и остывает в течение 10 минут.
12. Если в бутылке ещё осталась жидкость, мотор снова заводится и работает до тех пор, пока сам не заглохнет.
13. После этого промывочная система снимается с машины, а топливный шланг устанавливается на штатное место. Промывка форсунок закончена.

Как снять топливную рампу и форсунки двигателя ВАЗ-21214

Рампу снимаем для проверки форсунок, промывки от отложений, замены деталей уплотнений и при капитальном ремонте двигателя.

Отсоединяем штекер электрического разъема управления форсунками.

Ключом на 24 откручиваем накидную гайку крепления сливной трубки к регулятору давления, постепенно стравливая давление.

Разъединив трубку и штуцер шланга, контролируем состояние резинового уплотнительного кольца – оно не должно иметь повреждений.

Крестообразной отверткой отворачиваем винт крепления прижимной скобы топливной трубки

Крестообразной отверткой отворачиваем винт прижимной планки трубки подачи топлива в рампу.

Вынимаем трубку из рампы.

Соединение уплотнено резиновым кольцом (рампа для наглядности снята)

Потянув рампу вдоль осей форсунок, вынимаем все четыре форсунки из посадочных мест и снимаем рампу с форсунками, регулятором давления топлива и жгутом проводов.

Устанавливаем рампу в обратной последовательности

Поврежденные резиновые уплотнительные кольца заменяем и, при установке смазываем моторным маслом. Момент затяжки винтов крепления рампы – 9–13 Нм, а гаек топливных трубок – 20–34 Нм.

Снятие, проверка и установка форсунок Ford Focus

Возможные признаки неисправности форсунок: – затрудненный пуск двигателя;

– неустойчивая работа двигателя;

– остановка двигателя на холостом ходу;

– повышенная частота вращения коленчатого вала на холостом ходу;

– двигатель не развивает полной мощности, недостаточная приемистость двигателя;

– рывки и провалы в работе двигателя при движении автомобиля;

– повышенный расход топлива;

– повышенное содержание СО и СН в отработавших газах;

– калильное зажигание из-за нарушения герметичности форсунок.

Вам потребуется автотестер.

На двигателе !,6 л Duratec Ti-VCT

Рис. 1. Топливная рампа с форсунками и компенсатором пульсаций давления топлива

Извлеките форсунки 8 (см. рис. 1) из отверстий топливной рампы 5.

Проверьте сопротивление обмотки форсунки, подключив щупы автотестера к выводам обмотки.

Сопротивление исправной форсунки должно быть 12–13 Ом. Если сопротивление обмотки не соответствует норме, замените форсунку, так как она неремонтопригодна.

При каждом снятии форсунок обязательно замените верхние 4 (см. рис. 1) и нижние 7 уплотнительные кольца.

Если устанавливаете прежние форсунки, аккуратно промойте их распылители растворителем или очистителем карбюратора.

Не допускается промывка форсунок окунанием в моющий состав во избежание повреждения их электрической части.

Установите форсунки в порядке, обратном снятию. Перед установкой форсунок смажьте моторным маслом уплотнительные кольца.

Установите форсунки в топливную рампу, а рампу на впускную трубу, подсоедините к рампе трубопровод, пустите двигатель и проверьте герметичность соединения трубопровода и уплотнений форсунок

С некоторой степенью точности работоспособность форсунки можно проверить, подав на нее электропитание от аккумуляторной батареи с помощью двух отрезков изолированного провода.

В момент присоединения проводов должен быть слышен отчетливый щелчок.

На двигателе 2,0 л Duratec Ti-VCT

Сжимаем фиксаторы и отсоединяем колодки жгута от форсунок

Выкручиваем винты крепления

Снимаем держатели форсунок

Вынимаем форсунки из головки блока цилиндров

Проверяем сопротивление обмотки форсунки, подключив щупы к выводам обмотки. Сопротивление исправной форсунки должно быть 1,0-1,2 Ом при 20° C.

Если сопротивление не соответствует норме, нужно заменить форсунку.

При каждом снятии форсунок нужно заменять уплотнительные кольца.

Если устанавливаем прежние форсунки, то нужно промыть их распылители растворителем или очистителем карбюраторов.

Устанавливаем форсунки в обратном порядке.

Перед установкой форсунок смазываем моторным маслом уплотнительные кольца.

Проверку форсунки по форме распыляемого факела топлива и на герметичность проводите на специализированных станциях технического обслуживания, так как такая проверка непосредственно на автомобиле очень пожароопасна.

С некоторой степенью точности можно проверить герметичность форсунки, опустив ее распылитель в емкость с керосином и подав в штуцер форсунки сжатый воздух под давлением 3 бар. У исправной форсунки воздух не должен выходить через распылитель.

Появилось несколько видео по промывке форсунок без снятия форсунок с двигателя.

Я бы не рекомендовал данный способ. Во-первых, толком не промоешь распылители форсунок, а во вторых моющий состав попадает в камеру сгорания двигателя, и в результате изменяется температурный режим воздействия на цилиндропоршневую систему. Также могут выйти из строя датчики кислорода и каталитический нейтрализатор.

ФОРСУНКИ

Форсунки на ВАЗ 2114 представляют собой электромагнитное устройство, в котором при наличии импульса в электрической составляющей открывается клапан, и распыленное горючее под давлением впрыскивается в цилиндр ДВС. В зависимости от величины импульса клапан открывается в большей или меньшей степени, тем самым дозируя подачу.

На модели 2114 могут устанавливаться распылители топлива разных производителей, соответственно, и стоимость форсунок тоже может отличаться. Фирмы-производители и стоимость (диапазон цен по РФ):

• GM (1300 – 1400 руб.),
• BOSCH (1000 – 1200 руб.),
• SIEMENS (800 – 1400 руб.).

Статья в тему: Плохо греет печка на ВАЗ 2114: выясняем причины и устраняем проблему

На автомобиль ВАЗ 2114 (2115) устанавливаются моторы объемом 1,5 и 1,6 л (8-ми и 16-ти клапанные), поэтому и производительность форсунок необходимо подбирать в зависимости от типа двигателя. При неправильном выборе может увеличиться расход топлива или ДВС потеряет мощность. Какие форсунки лучше поставить на ВАЗ 2114? Здесь следует ориентироваться на маркировку детали. К примеру, BOSCH 0 280 158 502 подходит только на мотор 1,5 л 8-клапанный. По производителю трудно что-то сказать, качество всей продукции примерно одинаковое.

ПРИЗНАКИ НЕИСПРАВНОСТИ

Есть определенные признаки забитых форсунок инжектора:

• Провалы в работе двигателя, дергание;
• Большой расход бензина;
• Неустойчивая работа мотора на холостых оборотах.

И, если форсунки «льют», ДВС может вовсе не заводиться. Чтобы наладить работу двигателя, следует почистить форсунки на ВАЗ 2114.

СНЯТИЕ

Рассмотрим, как снять форсунки на ВАЗ 2114 (конечно, все делается на незаведенном двигателе, и не помешает отсоединить клеммы аккумулятора). Для этого нам понадобится набор комбинированных ключей, шестигранник, отвертки и плоскогубцы:

1. Сбрасываем давление в системе. На рампе сзади есть под колпачком клапан. Отворачиваем колпачок, и тонкой отверткой или стержнем нажимаем на клапан.
2. Снимаем патрубок воздушного фильтра;
3. Отсоединяем топливопроводы (подающий и «обратку»);
4. От форсунок отсоединяем электрические разъемы. Разъемы на защелках, снять их просто;

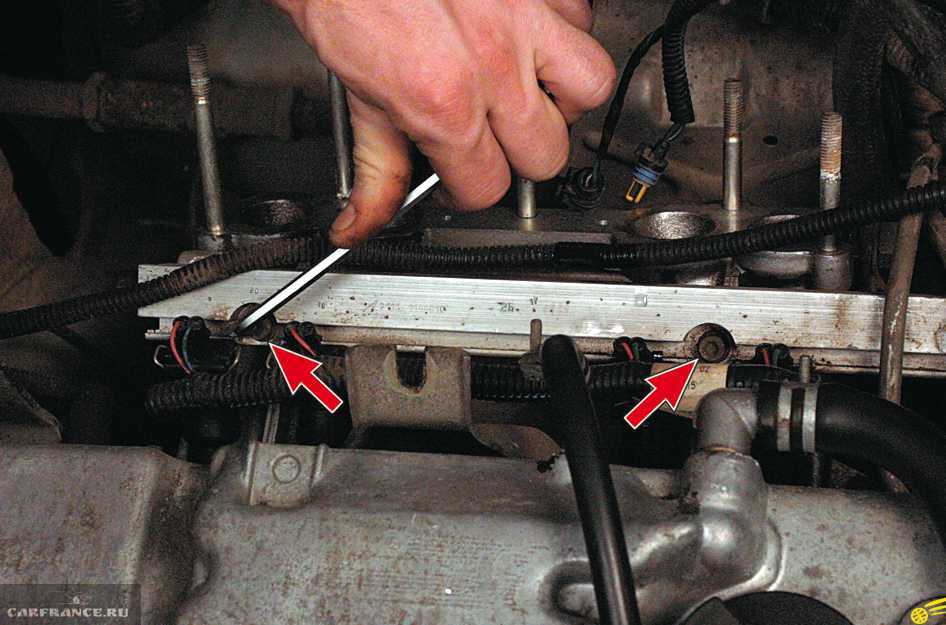

5. Отворачиваем два болта крепления рампы (или ключ на 10, или шестигранник):
6. Демонтируем топливную рейку.

Отодвигаем фиксатор и достаем форсунку Форсунка из рампы извлекается очень просто – нужно в сторону отодвинуть фиксирующую шайбу и вытащить форсунку, применив небольшое усилие.

ЗАМЕНА

Замена форсунок при снятой топливной рампе производится элементарно – старую деталь вынимаем, новую устанавливаем и фиксируем пружинистой разрезной шайбой. Затем устанавливаем топливную рампу на место. Поменять форсунку очень просто.

ПРОВЕРКА

Перед чисткой не помешает проверка форсунок на ВАЗ 2114, неплохо сначала убедиться в их неработоспособности. Проверку выполняют на снятой топливной рейке, для этого существует специальный стенд, такими стендами оборудованы многие современные автосервисы.

Статья в тему: Система ручного (стояночного) тормоза на ВАЗ 2110

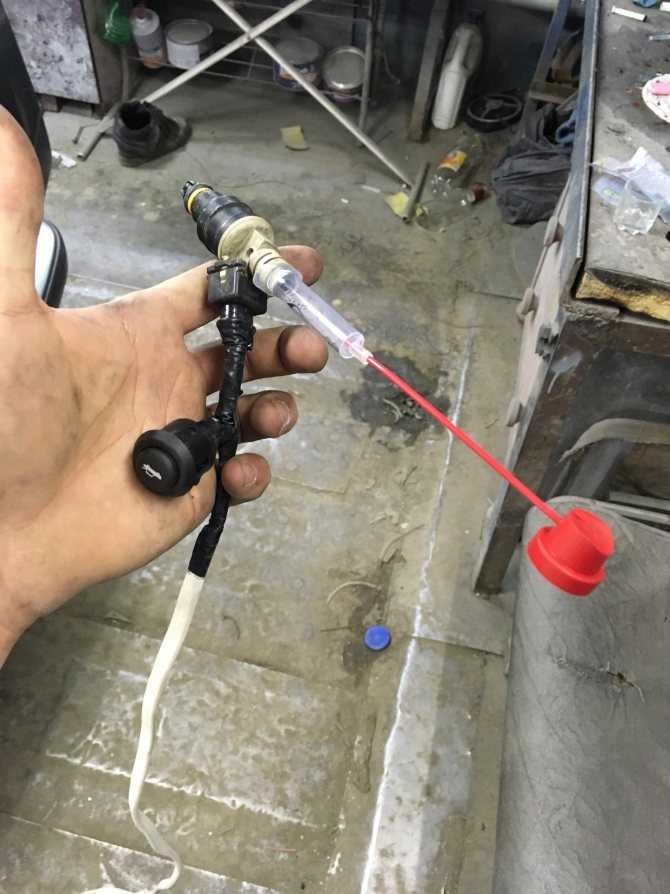

Можно проверить каждую отдельно снятую форсунку, подав на нее питание и подсоединив к входу резервуар с топливом. Во время подачи напряжения клапан должен сработать, и бензин брызнуть из распылителя. Но проверка здесь условная, производительность определить практически невозможно.

Еще более сомнительна затея с мерными стаканами, которая часто описывается на ресурсах в интернете. Допустим, во всех стаканах бензин наполнился в одинаковом объеме. А как тогда определили производительность при простой прокрутке стартером? Ведь двигатель работает на разных оборотах, а неисправная форсунка обычно переливает бензин в зависимости от подающего на нее напряжения. А если неисправна электрическая часть?

Способы чистки форсунок

Вариантов чистки форсунок своими руками несколько.

Можно воспользоваться химическими присадками, почистить форсунки ультразвуком, предварительно сняв их, и прочистить инжектор не снимая его. У каждого из способов есть как положительные, так и отрицательные стороны.

Использование присадок

Это скорее временное решение, более подходящее для профилактики, чем для устранения проблемы. Дело в том, что, если у вас не новый автомобиль, использование присадок, может полностью вывести из строя форсунки.

Если в топливной системе образовалась значительная ржавчина и грязь, то присадки растворяя ее, могут закупорить форсунки и их придется выбросить.

Поэтому для чистки форсунок присадки можно добавлять каждые 5 тысяч километров пробега для профилактики загрязнения топливной системы, зная, что у вас новый автомобиль.

Чистка с помощью ультразвука

Второй способ устранения данной проблемы, более дорогостоящий и затратный по времени. Форсунки снимают и чистят при помощи ультразвука.

Такой подход потребует от Вас наличия специальных знаний, а лучше всего в таком случае вам обратится к квалифицированному специалисту, так как работа требует аккуратности и внимания.

Очень частыми случаями при таком ремонте являются поломки уплотнительных колец и нейлоновых фильтров, поэтому их тоже стоит включить в статью расходов при выполнении данного вида работ. Неопытные мастера могут сломать форсунку при откручивании.

Следует обращаться только к опытным мастерам. После демонтажа форсунок, их помещают на специальный стенд, где специальными приборами проверяют геометрию факела, герметичность клапана и продуктивность.

После этого их переносят в специальную ванну с очистительным раствором и включают ультразвук, который разрушает разного рода налет. Далее следует еще один тест на стенде.

Ультразвуковая очистка форсунок — видео.

Промывка форсунок химическими средствами

Третьим способом является промывка химическими средствами инжектора, без снятия его. На этом способе мы остановимся подробней.

Специальное устройство, которое подсоединяется к топливной рейке, присоединяется на вход топливоприемника. Под давлением в работающий на холостом ходу двигатель, подается чистящая смесь.

Работая в таком режиме около 45 минут, топливная система очищается, и ее возвращают в исходное состояние.

Но такой способ подходит для автосервисов и нам он не подходит.

Почистить форсунки можно и самостоятельно, причем затраты на оснащение для выполнения работ будут минимальными.

Почему машина дергается при движении на малых оборотах, при разгоне, инжектор и карбюратор

Сложности замены – к каким фокусам нужно быть готовыми?

Система главного топливного фильтра в автомобиле Форд Фокус 2 устроена таким образом, что заменить его достаточно проблематично. В этой модели автомобиля не предусмотрена замена фильтра через люк под задним сиденьем, как в остальных моделях авто отечественного и зарубежного производства. Поэтому многие водители предпочитают делать замену фильтра на специализированном автосервисе.

Однако, несмотря на сложности, выполнить замену этой детали при необходимости можно и своими руками. Для замены или ремонта топливного насоса и фильтра необходимо снять весь бак. Перед заменой топливного фильтра нужно предварительно стравить давление в системе трубок с топливом. Для этого из монтажного блока автомобиля нужно извлечь предохранитель, отвечающий за работу насоса.

В Форд Фокус 2 это, как правило, 10-й или 12-й номер, все зависит от комплектации авто. После извлечения предохранителя заведите автомобиль и подождите, пока он не заглохнет сам. Этим действием мы отключаем работу насоса, а топливо, которое находится в трубках, полностью расходуется. При демонтаже бака не возникнет никаких неудобств. Делать замену топливного фильтра лучше всего, когда в баке будет малое количество бензина.

Для снятия бака и дальнейшей замены фильтра необходимо заехать на смотровую яму или выполнять данную работу на подъемнике. Перед выполнением работ приготовьте стандартный набор инструментов, а также новый фильтр. Стоит отметить, что фильтр для второго Форд Фокуса не всегда доступен в автомагазине. Поэтому можно его заменить фильтром от автомобиля Тойота – по размерам они практически одинаковы.

Прежде всего, нужно открутить крепления выхлопной трубы и отвести её в сторону, чтобы в дальнейшем она нам не мешала. После этого открутите топливные трубки, а также шланг подачи топлива от крышки бака. Аккуратно отключите фишку электропитания, провода от которой идут в бак для работы насоса. После этого открутите фиксаторы и снимите бак. Состоит он их двух частей, поэтому открутите болты по его контуру, далее снимите верхнюю часть.

Теперь можно приступить к замене фильтра, который расположен в пластиковой колбе вместе с насосом. Особенно аккуратно обращайтесь с проводами, которые идут к насосу, а также с поплавковым датчиком, именно он указывает правильный уровень топлива в баке. После замены фильтра устанавливайте все в обратном порядке. Предварительно корпус бака на стыке нужно обработать герметиком и, если понадобится, заменить его прокладку, чтобы в дальнейшем не было утечки бензина.

Ставить бак обратно гораздо сложнее. Для его установки приготовьте домкрат или телескопическую стойку, в зависимости от того, работаете вы на смотровой яме или на подъемнике. Без помощи этих инструментов выставить правильно бак будет очень сложно. После того, как бак выставлен, при возможности заправьте бак до половины его уровня и посмотрите, не появились ли где пятна бензина на стыках. Если такие обнаружены, перетяните соединяющие болты.

Топливный фильтр Форд Фокус 2 имеет стандартное устройство, но неудобен для обслуживания и замены. Особенно это касается фильтра грубой очистки, расположенного на топливном насосе в бензобаке. Его задача это очищение бензина от крупных частиц. Второй фильтр в подкапотном пространстве служит для тонкой очистки топлива перед попаданием в форсунки и непосредственно в камеры сгорания цилиндров. Использование загрязнённых фильтрующих элементов губительно для работы двигателя и топливной системы в целом.

Недостатки коммон рейл

Среди основных недостатков, которые могут возникнуть, при эксплуатации дизельного двигателя, оснащённого этой системой, можно назвать высокую требовательность к качеству топлива. Очень тонкие распылительные каналы форсунки, могут быть блокированы находящимися в топливе мельчайшими твёрдыми частицами. Также по причине усложнённой конструкции форсунок их замена потребуется значительно ранее, чем деталей, установленных на обычные дизельные двигатели. Топливная аппаратура, приобретение которой потребуется уже во время первого капитально ремонта, не будет стоить дёшево, и даже если осуществлять самостоятельный ремонт форсунок common rail, потребуется потратить немалые финансовые средства на приобретение запчастей, инструментов и оборудования для проведения ремонтных и диагностических работ. Сommon rail своими руками, в гаражных условиях, очень сложно настроить и отремонтировать, а мастерской, в которой имелись бы квалифицированные специалисты, может не оказаться в непосредственной близости от стоянки транспортного средства. Самостоятельная регулировка такой системы возможна только при наличии знаний об устройстве дизельного двигателя.

Уход

Конечно же, для того, чтобы не производить ремонт и обслуживание форсунок Common Rail, за ними нужно ухаживать. На самом деле уход за форсунками Common Rail ничем не отличается от ухода за распылителями любой другой фирмы.

Поэтому заправлять машину следует только на проверенных заправочных станциях и только в проверенных колонках. К сожалению, на одной и той же заправке в разных колонках может быть качественное топливо и некачественное. Все зависит не только от того, что находится в бункере, который под заправкой, но и от того, в каком состоянии находится сама колонка.
Вторым условием, которое поможет продлить срок службы распылителя, заключается в том, чтобы своевременно менять все фильтры автомобиля. Это нужно делать потому, что от состояния фильтров напрямую зависит состояние жиклеров распылителя. Если фильтры пропустят весь мусор, который находится в воздухе или топливе, то они моментально забьют жиклеры, и их придется прочищать

Узнать о том, с какой периодичностью нужно производить замену фильтров, можно прочитав инструкцию к каждому фильтру при покупке.
Помимо этого, нужно еще и промывать форсунки с периодичностью 25-30 тысяч километров путем заливания в бак специального средства.
Последнее, что нужно делать для продления срока службы распылителей Common Rail, чтобы не производить ремонт раньше срока, — это обращать внимание даже на самые незначительные изменения в работе и периодически проводить диагностику.

Промывка

Для работы понадобится медицинский шприц и жидкость для очистки инжектора. Также потребуется пара проводов, чтобы подать на контакты электромагнитного клапана 12 вольт.

Снятую форсунку нужно насадить на пятикубовый шприц, заполненный промывочной жидкостью.

Остается нажимать на шприц, одновременно подавая напряжения на электромагнитный клапан.

Чтобы обмотка не сгорела, следует периодически размыкать контакты.

При возможности, для открытия электромагнитного вместо 12 вольт от аккумулятора стоит подать 5 вольт от источника постоянного напряжения. В этом случае можно не размыкать контакты и сосредоточиться на промывке.

Разборка форсунки

Когда, нерабочие детали индетифицированны, самое время приступать к их разборке. Здесь также не рекомендуется использовать рожковые ключи, залижите грани – будут проблемы! Первым делом вставьте форсунку в накидной ключ и зажмите сию конструкцию в тисках. Далее, сорвите гайку головкой, дальнейшее откручивание производите рукой. Как правило, она выкручивается вместе с распылителем, чтобы его заменить, необходимо проделать следующее.

• Обработайте деталь составом WD-40.
• После, установите гайку на такой элемент, который позволяет распылителю при ударе по нем, выйти из гайки.
• Задействуйте щетку по металлу и очистите форсунку от нагара и отложений, а затем хорошенько обработайте все ее элементы в дизтопливе.
• С помощью компрессора просушите детали, таким образом вы еще и удалите весь возможный мусор.
• Теперь можно установить новый распылитель и выполнить сборку в обратном порядке.
• Обязательно убедитесь в правильной работе отремонтированной форсунки на проверочном стенде.

Результат повторной диагностики, казалось бы, уже восстановленной форсунки может не особо вас порадовать. Но не печальтесь, неправильная работа нового распылителя – это нормально. Просто, требуется дополнительная регулировка.

• Настроить срабатывание распылителя при необходимом давлении можно с помощью регулировочной шайбы. Так, если впрыск более мощный, толщину шайбы уменьшают, если менее – увеличивают.
• Вооружитесь микрометром и несколькими шайбами. Так, значение давление в 10кг/см, приравнивается к 0.1 мм толщины шайбы.
• Диаметром шайб не балуйтесь, он должен быть идентичным тем, который стояли изначально.

Ну вот друзья, отделил мух от котлет, как мог. Да, тема не из простых, но кому действительно надо, думаю разберется. Добавлю еще, что вполне вероятно дополнительная регулировка результатов не даст и форсунки по-прежнему будут лить. Тогда, грешить остается на пружину или заводскую смазку в распылителе. Также, раз уж вы забрели на данную страничку, рекомендую изучить принцип работы дизельного двигателя — вот здесь. Надеюсь был полезен, всего доброго!

Что такое система Common Rail

Система Common Rail на сегодняшний день является самым последним этапом развития дизельных и бензиновых моторов с прямым впрыском топлива. Особенностью системы является то, что процесс впрыска и процесс нагнетания давления в топливной рампе происходят отдельно друг от друга.

На сегодняшний день топливная система Common Rail считается передовой

То есть сначала топливо под высоким давлением скапливается в рампе, а затем порциями подаётся на форсунки для последующего распыления в камерах сгорания. В рампу топливо нагнетается топливным насосом высокого давления (ТНВД), а управляется система Common Rail электронным блоком управления (ЭБУ).

Как подобрать и установить новые форсунки

При подборе форсунок необходимо учитывать тип и комплектацию топливной системы. Помочь в этом могут онлайн-каталоги и поиск по VIN-коду. Учитывая стоимость новых форсунок, желательно доверить их выбор тому же мастеру, который будет устанавливать их на автомобиль. Для установки форсунок недостаточно просто выкрутить старые и вкрутить на их место новые форсунки. Необходимо с помощью специального оборудования прописать новые форсунки и их параметры в памяти блока управления. Без этого добиться хороших показателей мощности, приемистости, токсичности выхлопа и расхода топлива, невозможно.

Как прочистить форсунки самостоятельно

У разных водителей методика самостоятельной чистки форсунок в домашних условиях может несколько отличаться. Все зависит от технических возможностей и наличия свободного времени. Однако в любом случае имеются некоторые одинаковые моменты. Во-первых, потребуется специальная жидкость, которая сможет химически удалить смолистые отложения. Во-вторых, форсунки придется снимать и затем ставить обратно. И, наконец, в-третьих, потребуется принудительное срабатывание электромагнитного клапана внутри устройства.

1. Первый метод (весьма распространенный). Понадобятся ключи (для демонтажа форсунок), аккумулятор, два проводочка с клеммами на концах и очищающая жидкость. Для начала, как уже говорилось, форсунки нужно снять. Обычно водители снимают топливную рампу, а затем уже вынимают из нее форсунки. Степень загрязненности каждой из них можно будет оценить невооруженным глазом. Один из проводов подсоединяется одним из концов к автомобильному аккумулятору, а другим (с клеммой) к контакту на форсунке. Второй провод подсоединятся только к форсунке. К ней же через входное отверстие подсоединяется баллон с очистителем. Часто это делают напрямую, но некоторые водители предпочитают делать это через кусок топливного шланга. Далее, удерживая форсунку одной рукой, нужно надавливать на распылитель баллона, чтобы жидкость для чистки форсунок начала нагнетаться внутрь. Одновременно с этим нужно замыкать второй проводок на аккумуляторе, приводя в действие электромагнитный механизм клапана. Одни мастера делают это напрямую, в то время как другие выполняют процедуру, например, через лампочку (чтобы снизить напряжение, подаваемое на форсунку). Открывать клапан следует на 2-3 секунды. Процедуру проводят до тех пор, пока не будет достигнуто хорошее распыление жидкости.
2. Второй метод напоминает процедуру в автосервисе. Для него придется собрать из подручных средств стенд для чистки форсунок. В Интернете имеется множество вариантов. Основное отличие между ними заключается в используемых материалах. В любом случае, работа его будет аналогична работе заводской установки. Принцип и основное преимущество заключается в том, что одновременно обрабатываются сразу все четыре форсунки. Кроме того, есть возможность сравнить распыление и добиться одинакового факела.
3. Третий метод заключается в восстановлении нормальной работы форсунок без их съема. То есть, прямо на двигателе. Для этого понадобится промывочный цилиндр, который легко изготовить самостоятельно из двухлитровой пластиковой бутылки. Со стороны донышка просверливается отверстие под ниппель. Сюда будет подключаться воздушный компрессор с манометром. Со стороны крышечки монтируется шланг для подключения к топливной рампе. Чтобы прочистить форсунки не снимая двигателя, нужно в промывочный цилиндр залить специальную жидкость для чистки форсунок. Затем подключить цилиндр к системе, отсоединив предварительно топливный насос. После понадобится запустить двигатель и включить компрессор для подачи жидкости. А когда она полностью выработается, собрать все обратно. Минус этой процедуры заключается в невозможности визуально оценить ни степень загрязненности форсунок, ни степень их очистки, ни качество распыления топлива.
