Регулятор температуры печки.

Как снять блок управления печкой шевроле нива

Снятие отопителя салона автомобиля Нива Шевроле производят для его ремонта в случае поломки, а так же при проведение других работ, при которых наличие отопителя будет мешать. Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

• В первую очередь необходимо обесточить автомобиль, для этого отсоединяем клемму минус от аккумуляторной батареи.
• Снимаем панель приборов.

Теперь на панели управления печкой необходимо снять рукоять управления отоплением и рукоять управления рециркуляцией воздуха.

• После чего поддев небольшой плоской отверткой или ухватившись жестко руками, снимаем декоративную панель рычагов управления отопителем.
• И крестовой отверткой откручиваем винт крепления кронштейна рычагов.

• Теперь можно снять лампы подсветки панели рычагов.
• Далее разъединяем колодку жгута проводов.

Отсоединяем тяги привода рычагов заслонок, для этого откручиваем винт крепления скобы.

Далее откручиваем винт крепления скобы и отсоединяем тягу привода заслонки рециркуляции.

• Выводим из панели кронштейн рычагов и отсоединяем колодку с питающими проводами от жгута проводов питания электродвигателя привода вентилятора отопления.
• После чего отсоединяем оставшиеся тяги, открутив винт крепления скобы.

• Снимаем переключатель электродвигателя вентилятора.

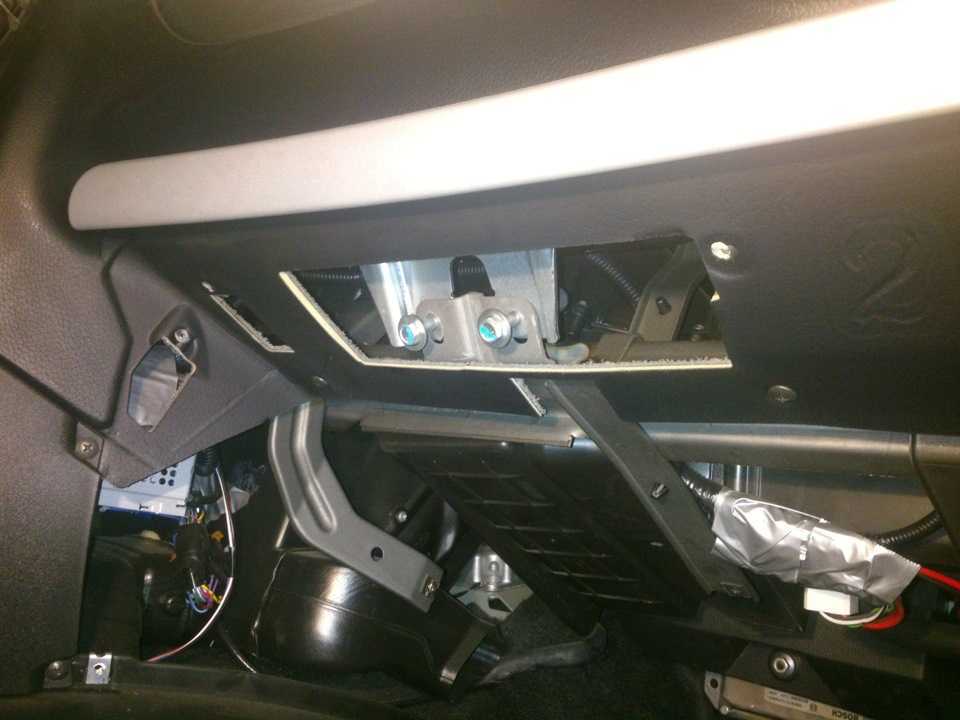

• И снимаем отопитель, открутив винты его крепления к поперечине панели приборов.

На этом ремонтные работы по снятию отопителя салона автомобиля Нива Шевроле завершены. Выполните необходимый ремонт, после чего установку проводим в обратной последовательности.

Потоки воздуха в салоне распределяются воздухопроводами, расположенными внутри приборной панели.

На ветровое стекло воздух поступает через верхние щелевидные сопла на панели приборов, на боковые стекла — через боковые и, частично, центральные сопла (с направляющими потока воздуха), к ногам — через отверстия в кожухе отопителя.

Наружный воздух может поступать в салон через окна дверей при опущенных стеклах и воздухозаборник, расположенный перед ветровым стеклом и снабженный в зависимости от комплектации фильтром улавливания пыли, очищающим поступающий в салон воздух от пыли, копоти, пыльцы растений и т.п.

Воздух, поступающий в салон через воздухозаборник, проходит через отопитель.

В зависимости от положения рукояток регуляторов блока 12 управления отоплением и вентиляцией в салон автомобиля поступает либо подогретый, либо холодный воздух.

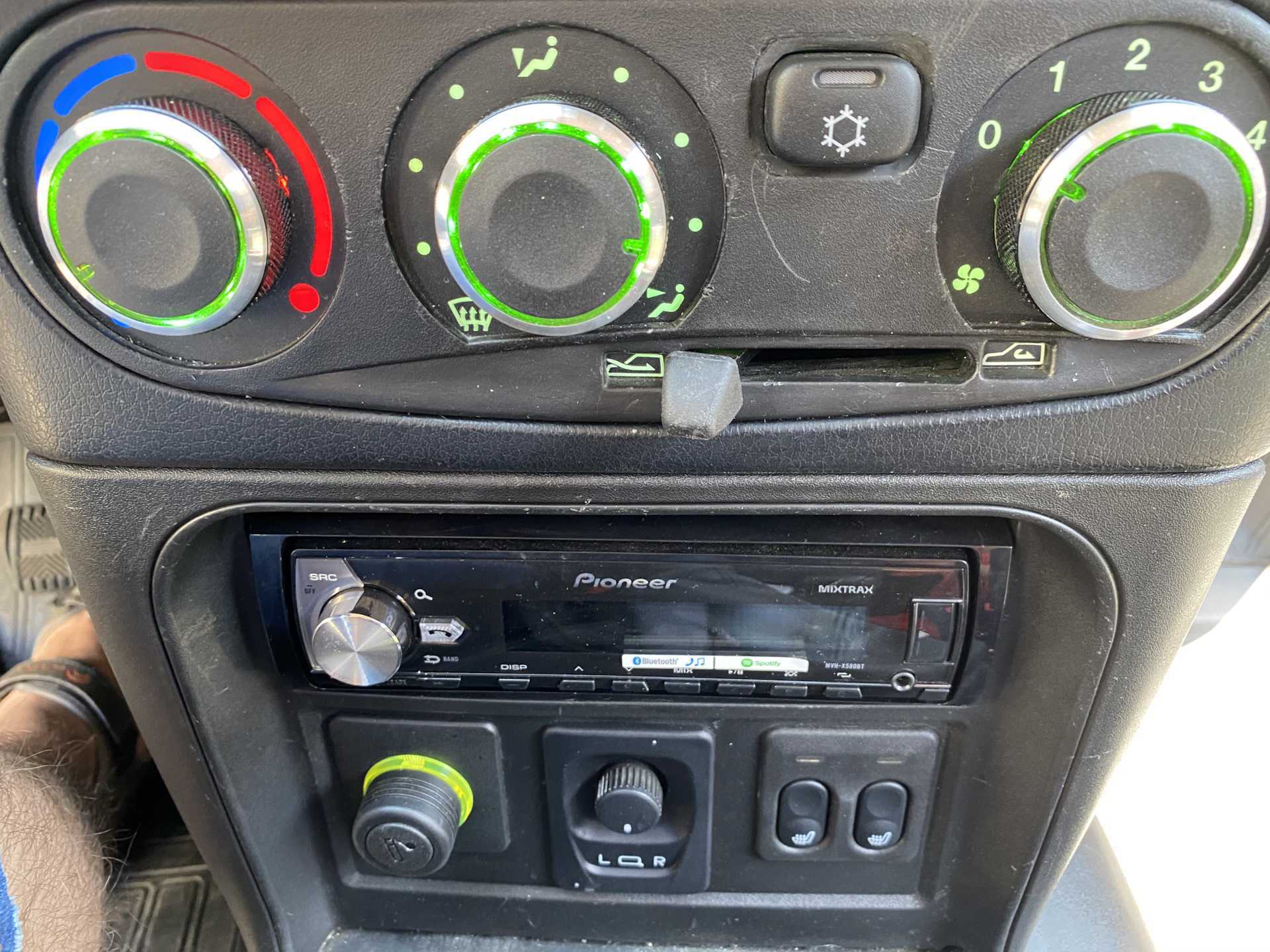

Расположение органов управления отоплением и вентиляцией показано на рисунке.

Вам потребуется отвертка.

1. Отсоедините клемму «минус» от аккумуляторной батареи.

3. Разъедините колодку жгута проводов электровентилятора отопителя.

4. Выверните два винта.

5. . крепления коробки воздухопритока и.

6. . снимите коробку в сборе с электровентилятором.

7. Снимите облицовку панели рычагов управления отопителем (см. «Как заменить отопитель Нива Шевролет»)

8. Выверните винты скоб крепления тяг и.

9. . отсоедините тяги

10. Выверните винт скобы крепления тяги привода заслонки рециркуляции и.

11. . отсоедините тягу.

12. Извлеките кронштейн рычагов и отсоедините колодку жгута проводов от переключателя электровентилятора отопителя.

13. Выверните винты скоб крепления тяг и отсоедините тяги.

14. Отверните пластмассовую гайку крепления переключателя электровентилятора отопителя и..

15. . снимите переключатель.

16. Установите все снятые детали в порядке, обратном снятию.

Блок снимаем для замены вышедших из строя тяг привода заслонок и лампочек подсветки.

Отсоединяем минусовую клемму аккумулятора.

Потянув, снимаем ручку регулятора температуры воздуха.

Также снимаем ручки регулятора распределения потока воздуха и переключателя режимов работы вентилятора.

Поддеваем отверткой пластмассовую ручку

Снимаем ручку рычага управления рециркуляцией воздуха

Поддеваем отверткой облицовку блока

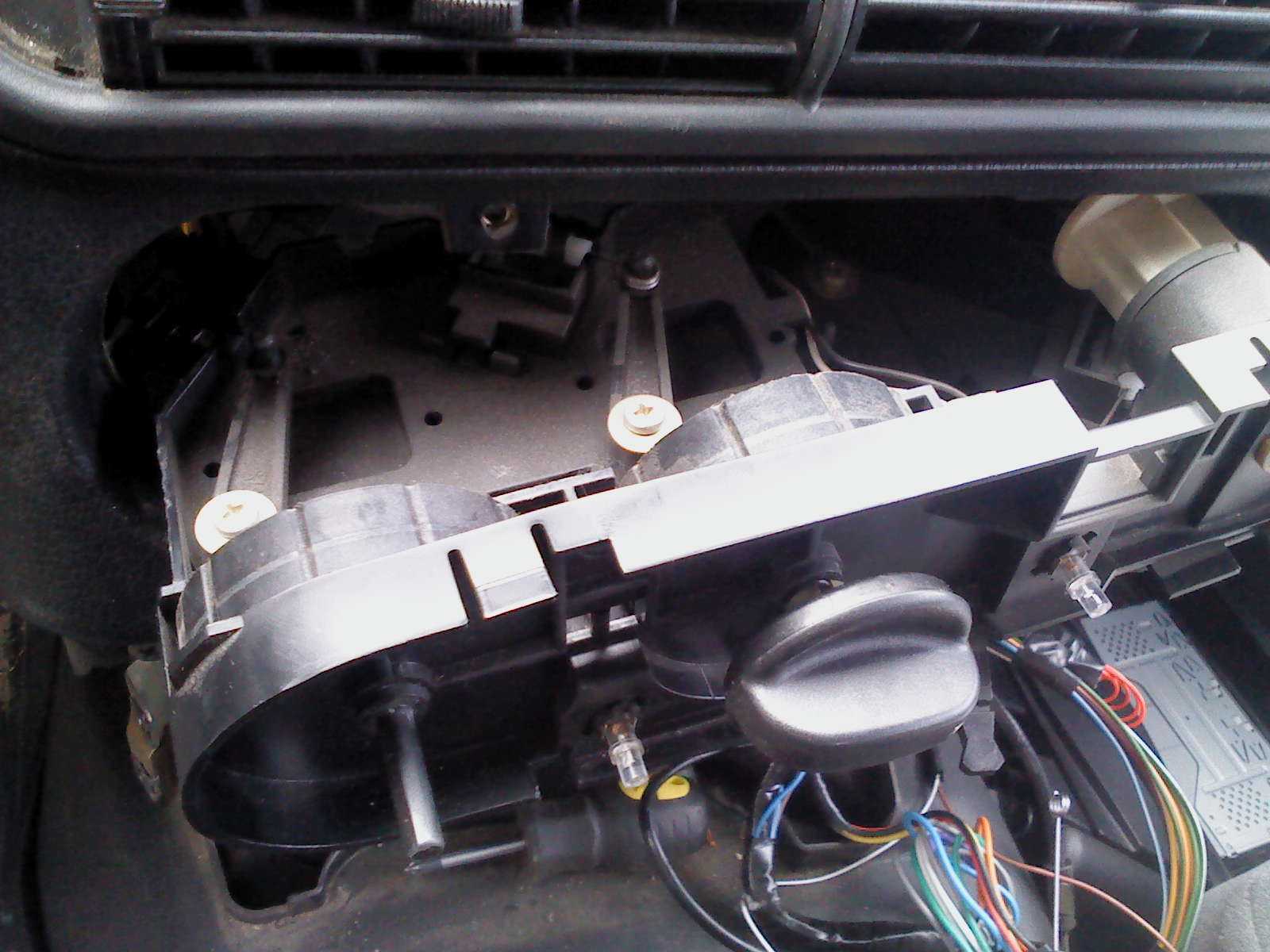

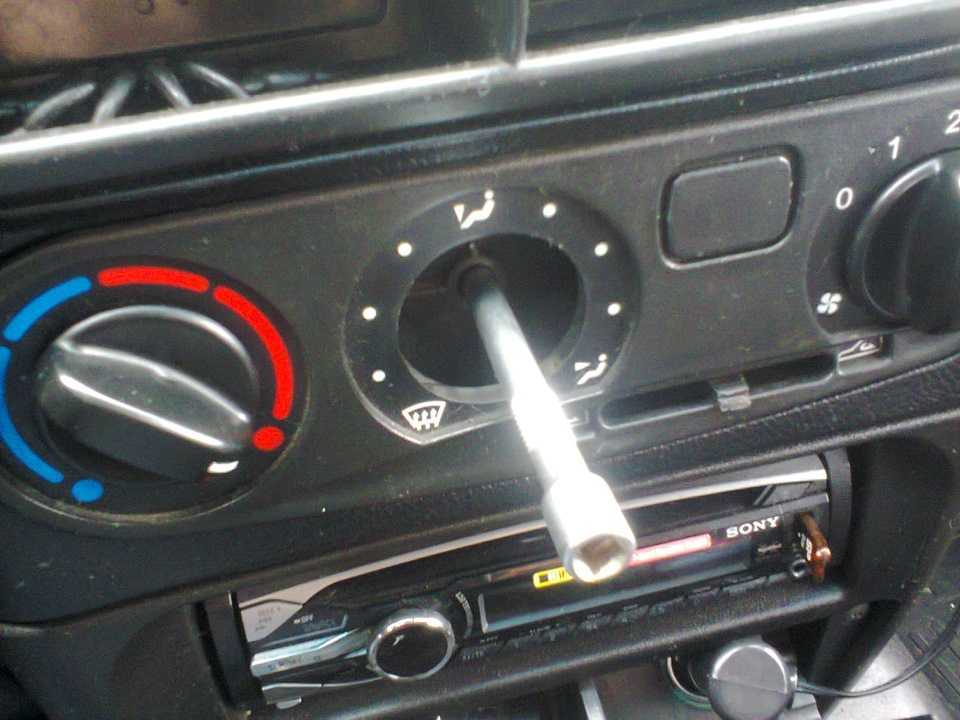

Снимаем облицовку и отворачиваем крестовой отверткой два самореза крепления блока

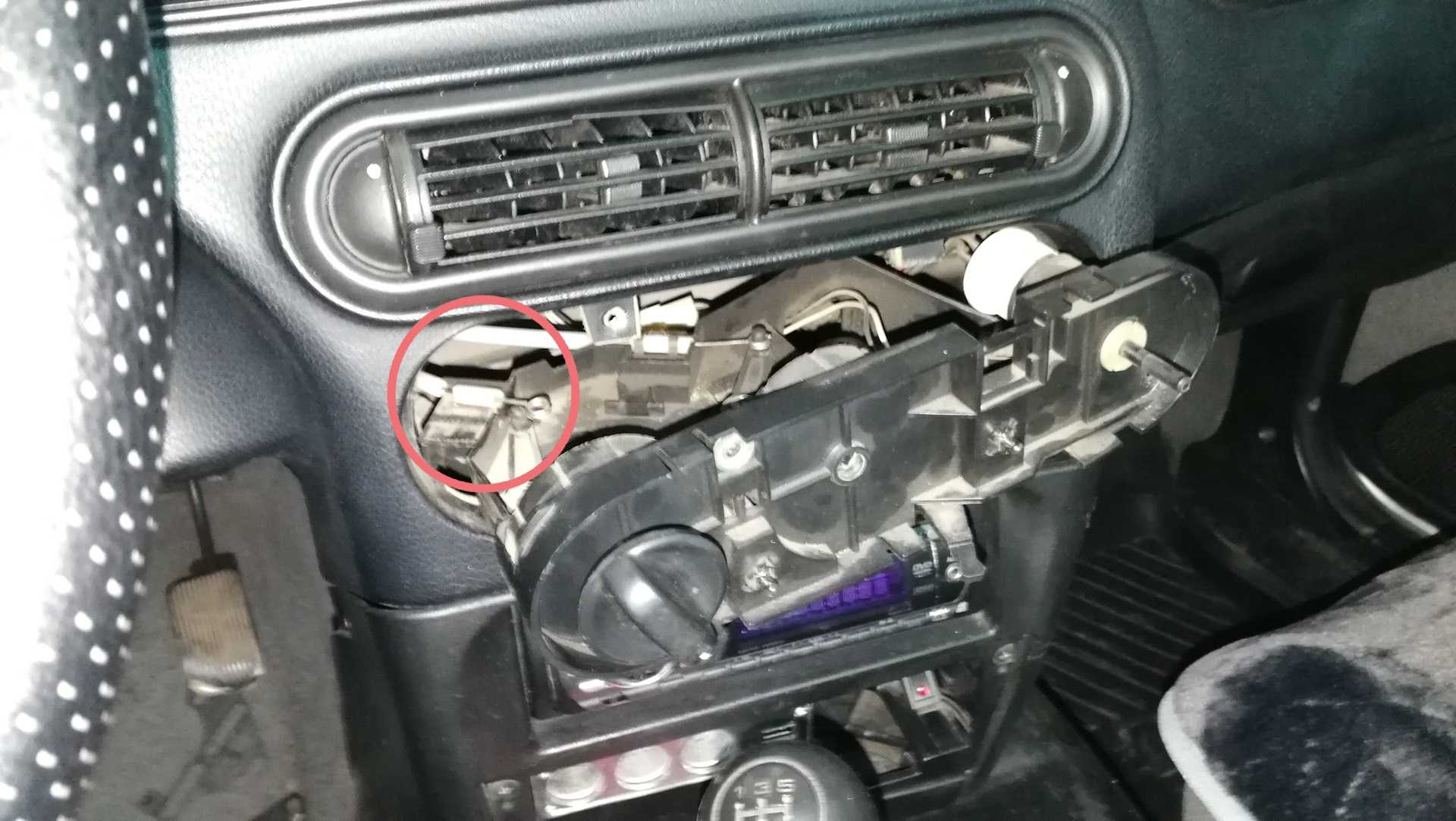

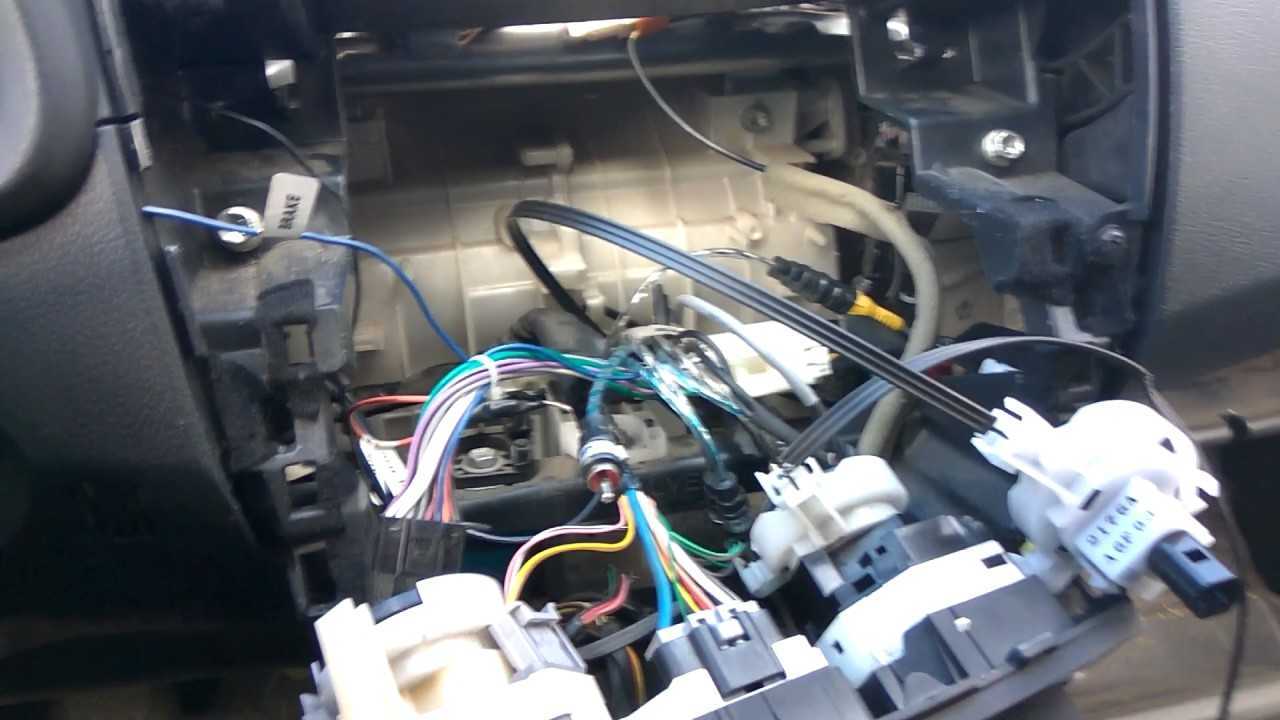

Выводим блок из панели приборов и отсоединяем колодку проводов от переключателя режимов работы вентилятора

Отсоединяем колодку проводов от патрона лампы подсветки блока

Поддеваем отверткой и снимаем скобу крепления оболочки тяги привода заслонки рециркуляции.

Поддеваем отверткой тягу от рычага привода рециркуляции

Отсоединяем тягу привода заслонки рециркуляции.

Также отсоединяем тяги от регулятора температуры и распределения потоков воздуха.

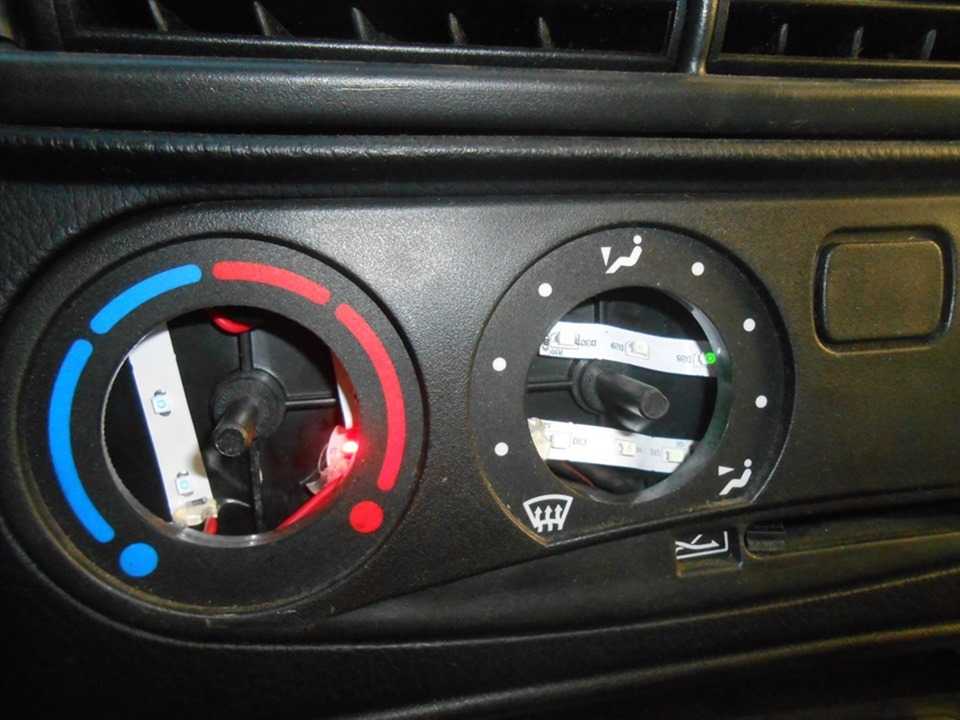

Для замены лампы подсветки пассатижами поворачиваем патрон лампы против часовой лампы и вынимаем патрон с лампой из блока

Вынимаем лампу из патрона

Устанавливаем лампу и блок в обратной последовательности.

Тюнинг двигателя шевроле нива

Существует огромное количество вариантов доработки двигателя Niva Chevrolet, что значительно увеличит его технические характеристики:

• Замена коленвала и поршневых колец дает увеличение объема на 0,1 литра
• Замена форсунок
• Замена блока управления
• Исправление геометрии двигателя, путем увеличения диаметра клапанов и колодца толкателя для впускного и выпускного каналов. Необходимы новые толкатели диаметром не менее 1 мм
• Герметизация клапанов увеличивает мощность на 10%
• Замена катализатора на пламегаситель. Это тюнинг выхлопной системы нива шевроле, но он способствует улучшению технических показателей двигателя

Видео чип тюнинга шевроле нивы своими руками.

А еще интересно: Снятие переключателя аварийной сигнализации

Как снять блок управления печкой шевроле нива

Снятие отопителя салона автомобиля Нива Шевроле производят для его ремонта в случае поломки, а так же при проведение других работ, при которых наличие отопителя будет мешать. Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

• В первую очередь необходимо обесточить автомобиль, для этого отсоединяем клемму минус от аккумуляторной батареи.
• Снимаем панель приборов.

Теперь на панели управления печкой необходимо снять рукоять управления отоплением и рукоять управления рециркуляцией воздуха.

• Теперь можно снять лампы подсветки панели рычагов.
• Далее разъединяем колодку жгута проводов.

Далее откручиваем винт крепления скобы и отсоединяем тягу привода заслонки рециркуляции.

• Выводим из панели кронштейн рычагов и отсоединяем колодку с питающими проводами от жгута проводов питания электродвигателя привода вентилятора отопления.
• После чего отсоединяем оставшиеся тяги, открутив винт крепления скобы.

• Снимаем переключатель электродвигателя вентилятора.
• И снимаем отопитель, открутив винты его крепления к поперечине панели приборов.

На этом ремонтные работы по снятию отопителя салона автомобиля Нива Шевроле завершены. Выполните необходимый ремонт, после чего установку проводим в обратной последовательности.

Потоки воздуха в салоне распределяются воздухопроводами, расположенными внутри приборной панели.

На ветровое стекло воздух поступает через верхние щелевидные сопла на панели приборов, на боковые стекла — через боковые и, частично, центральные сопла (с направляющими потока воздуха), к ногам — через отверстия в кожухе отопителя.

Наружный воздух может поступать в салон через окна дверей при опущенных стеклах и воздухозаборник, расположенный перед ветровым стеклом и снабженный в зависимости от комплектации фильтром улавливания пыли, очищающим поступающий в салон воздух от пыли, копоти, пыльцы растений и т.п.

Воздух, поступающий в салон через воздухозаборник, проходит через отопитель.

В зависимости от положения рукояток регуляторов блока 12 управления отоплением и вентиляцией в салон автомобиля поступает либо подогретый, либо холодный воздух.

Расположение органов управления отоплением и вентиляцией показано на рисунке.

1. Отсоедините клемму «минус» от аккумуляторной батареи.

3. Разъедините колодку жгута проводов электровентилятора отопителя.

4. Выверните два винта.

5. . крепления коробки воздухопритока и.

6. . снимите коробку в сборе с электровентилятором.

7. Снимите облицовку панели рычагов управления отопителем (см. «Как заменить отопитель Нива Шевролет»)

8. Выверните винты скоб крепления тяг и.

9. . отсоедините тяги

10. Выверните винт скобы крепления тяги привода заслонки рециркуляции и.

11. . отсоедините тягу.

12. Извлеките кронштейн рычагов и отсоедините колодку жгута проводов от переключателя электровентилятора отопителя.

13. Выверните винты скоб крепления тяг и отсоедините тяги.

14. Отверните пластмассовую гайку крепления переключателя электровентилятора отопителя и..

15. . снимите переключатель.

16. Установите все снятые детали в порядке, обратном снятию.

Блок снимаем для замены вышедших из строя тяг привода заслонок и лампочек подсветки.

Отсоединяем минусовую клемму аккумулятора.

Потянув, снимаем ручку регулятора температуры воздуха.

Также снимаем ручки регулятора распределения потока воздуха и переключателя режимов работы вентилятора.

Снимаем ручку рычага управления рециркуляцией воздуха

Выводим блок из панели приборов и отсоединяем колодку проводов от переключателя режимов работы вентилятора

Отсоединяем колодку проводов от патрона лампы подсветки блока

Отсоединяем тягу привода заслонки рециркуляции.

Также отсоединяем тяги от регулятора температуры и распределения потоков воздуха.

Для замены лампы подсветки пассатижами поворачиваем патрон лампы против часовой лампы и вынимаем патрон с лампой из блока

Вынимаем лампу из патрона

Устанавливаем лампу и блок в обратной последовательности.

Ремонт, замена и доработка печки Нивы Шевроле своими руками

Возможно, проблема не в отопителе салона, а в системе охлаждения. С помощью регуляторов положения заслонок тёплый воздцх направляется в разные части салона Сначала следует отрегулировать заслонки.

Для подачи горячего воздуха в ноги следует выполнить следующие действия. Двигатель прогревается до того момента, когда тёплый воздух можно будет ощутить рукой. Переключатель скоростей вентилятора отопителя устанавливается в положение 4.

Воздух должен начать поступать в нижнюю часть салона. Если результат не достигнут, процедура повторяется.

Такая последовательность действий обусловлена погрешностями сборки. Из-за зазоров и люфтов создаются помехи распределению воздуха и установке заслонки в нужное положение с первого раза. Если после выполненных действий тепло в ноги так и не поступает, требуется доработка системы отопления.

Chevrolet Niva & | Замена тросов привода отопителя & | Шевроле Нива

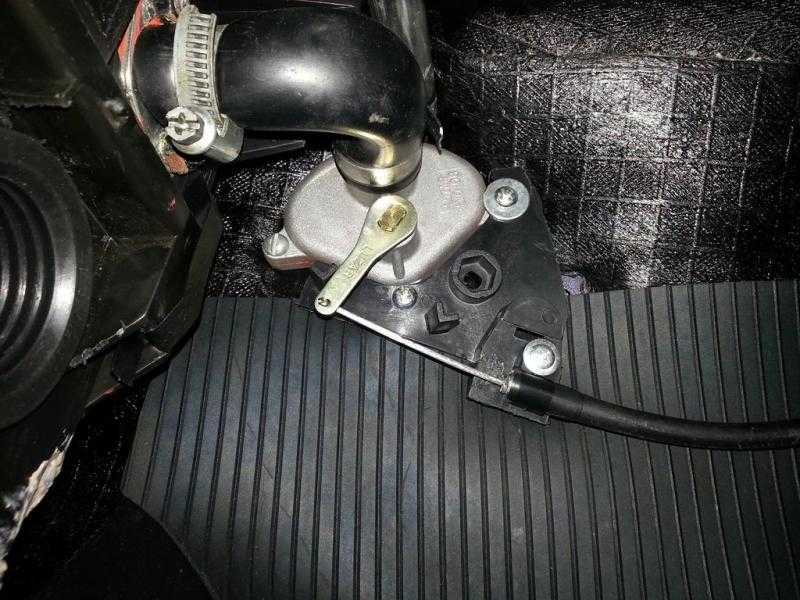

Утечка тосола из печки У автомобилей с пробегом из печки часто начинает течь ОЖ. Причиной этого обычно является износ патрубков или неисправность крана печки. Так как тосол циркулирует под давлением, все соединения должны быть герметичными. Однако в процессе длительной эксплуатации шланги и прокладки теряют свою эластичность и лопаются.

После осмотра системы отопления и обнаружения места утечки изношенная деталь меняется замена троса печки нива шевроле новую. При ремонте не следует использовать хомуты китайского производства по причине их низкого качества.

Из-за потери эластичности патрубки печки со временем трескаются и пропускают тосол ОЖ может вытекать и из самого радиатора отопителя. В этом случае его придётся заменить на новый. Печка плохо греет Для диагностики неисправности включают зажигание, запускают печку и пробуют изменить интенсивность подачи воздуха.

Если на первых трёх скоростях воздух не замена троса печки нива шевроле или подаётся холодным, причиной этого является неисправный резистор, который нужно заменить. Причиной невозможности переключить скорости является выход из строя резистора Если резистор исправен, диагностика продолжается. Проверяют уровень ОЖ. Если он низкий, антифриз доливают до нормы и проверяют через несколько дней.

Если уровень заметно снизился, следует обратить внимание на шланги и патрубки, износ которых обычно и является причиной утечки ОЖ. Одной из причин плохого обогрева салона отопителем может быть низкий уровень ОЖ в системе При неисправности блока управления его придётся демонтировать

Ремонт блока замена троса печки нива шевроле домашних условиях возможен только при наличии соответствующего инструмента — проще обратиться в автосервис

Другой причиной остановки печки может стать забитый пылью салонный фильтр

Ремонт блока замена троса печки нива шевроле домашних условиях возможен только при наличии соответствующего инструмента — проще обратиться в автосервис. Другой причиной остановки печки может стать забитый пылью салонный фильтр.

В этом случае нагрузка на электродвигатель увеличивается, что, в свою очередь, приводит к выходу из строя предохранителя печки. Её в этом случае следует промыть. Это актуально при покупке и эксплуатации подержанных автомобилей. Однако и она может иногда выйти из строя.

Замена тросика печки Иногда не удаётся изменить положение заслонки печки. Причиной этого является обрыв тросика. Для его замены потребуется стандартный набор инструментов и налобный фонарик. Замена тросика осуществляется следующим образом. Сиденье водителя отодвигается. С панели управления заслонками снимаются ручки и откручиваются саморезы.

Исправление режима работы отопителя — Chevrolet Niva, 1.7 л., 2012 года на DRIVE2

После безуспешного гарантийного ремонта системы вентиляции салона в ООО «Дженсер Люберцы» по совету GM-Avtovaz обратился в Авто + avto-gm.ru/, где мне передали технологию (фактически патент на способ) выставления режима работы системы вентиляции салона, таким образом, что бы тёплый воздух поступал в ноги пассажирам. Метод оказался полностью работоспособным! Привожу его описание:

Метод управления системой отопления салона автомобиля Шевроле-НИВА GLC Bertoni

ОБЛАСТЬ НАУКИ И ТЕХНИКИ:Метод относится к области обеспечения автоматизированного управления работой системы отопления автомобиля Шевроле-НИВА GLC Bertoni во время поездки, обеспечивающий комфортные условия пассажирам при температуре окружающей среды ниже + 5 градусов по цельсию. К другим автомобилям метод не применим, т.к. учитывает оригинальный дизайн Bertoni, присущий только данному типу т/с.

ОПИСАНИЕ АНАЛОГА:Аналогов не существует. По данной причине метод можно рассматривать в качестве открытия.

ЗАДАЧА ПРЕДЛАГАЕМОГО МЕТОДА:Технической задачей данного метода является обеспечение пассажиров автомобиля Шевроле-НИВА GLC Bertoni в любой момент времени (в не зависимости от места нахождения т/с):Подача тёплого воздуха в ноги пассажирам.

ЭКОНОМИЧЕСКИЙ ЭФФЕКТ:Экономический эффект заключается в отсутствии необходимости использовать арендованные транспортные средства, как с водителем, так и без водителя взамен уже купленного автомобиля Шевроле-НИВА GLC Bertoni. Метод окупает себя с первых минут своего применения.

ЧЕРТЕЖИ И СХЕМЫ:Не требуются.

ОПИСАНИЕ МЕТОДА:Заведите автомобиль. Выставите рукоятку управления воздушным потоком в среднее положение ноги-лицо (принудительно закрыв все дефлекторы), рукоятку управления температурой воздушного потока — холод, рукоятку регулировки интенсивности воздушного потока в положение 4. Затем медленно начинайте перемещать ручку регулировки температуры воздушного потока в сторону увеличения его температуры до максимального значения. Мощный поток воздуха выдавливает заслонку в нужное положение и уже в таком состоянии позволяет получить положительный эффект. После чего необходимо уменьшить интенсивность воздушного потока до комфортного уровня. Проехав на т/с 45-60 минут можно перевести рукоятку управления потоком воздуха в положение ноги-лобовое стекло, повторив действия описанные в прилагаемом выше алгоритме. Прогретые элементы системы управления вентиляцией позволяют однозначно зафиксировать заслонку управления воздушным потоком в выбранном положении. Не переводите заслонку управления в другие положения на протяжении холодного периода эксплуатации т/с, т.к. иначе Вам повторно необходимо будет выполнить описанный выше алгоритм действий. Не переводите заслонку управления воздушным потоком в положение — ноги. Ожидаемого эффекта Вы не получите, а алгоритм управления заслонкой необходимо будет выполнить повторно. Для усиления интенсивности воздушного потока, поступающего в ноги пассажирам рекомендуется сдвинуть ручку управления доступом воздуха в автомобиль (рециркуляция-свободное поступление воздуха снаружи) положение 1/3 от левого крайнего положения.

Представленный метод запрещается использовать в коммерческих целях, все права принадлежат GM-Avtovaz.

Цена вопроса: 0 ₽
Пробег: 2 700 км

Как Снять Блок Управления Отопителем Нива Шевроле

Современные люди предпочитают иметь транспортные средства, которые позволяют им двигаться в любом направлении в то время, когда это очень удобно для них. К сожалению, автомобили приносят своим владельцам не только забавные моменты, но и неприятные сюрпризы. В какой-то момент некоторые механизмы выходят из строя, потому что Chevrolet Niva, как и любой другой, интенсивно требует участия своего владельца. Нереально выполнять какие-либо ремонтные работы без необходимого багажа технических знаний, поэтому приходится прибегать к услугам автомехаников. Но есть некоторые виды работы, которые вы можете выполнять самостоятельно, читая советы тех, кто уже имел дело с такими несоответствиями.

Процесс снятия блока управления

Каждый владелец Chevrolet Niva может узнать, как снять блок управления, потому что он сам может выйти из строя, а также его можно разобрать, чтобы обеспечить доступ к штокам привода и лампам. В обязательном порядке эти действия выполняются, если только перечисленные элементы неисправны и должны быть заменены новыми.

Алгоритм вывода

Очень важно отсоединить отрицательную клемму от аккумулятора перед тем, как приступить к любой работе с устройствами, имеющими статус «электро», чтобы избежать возникновения плохой опции, сопровождаемой поражением электрическим током. Теперь возьмите основание регулятора температуры, слегка потяните его на себя

Вы увидите, что он поддается вашему движению, поэтому продолжайте тянуть его, пока он полностью не отсоединится от панели. Не делайте резких движений во избежание механического повреждения снятых деталей. Затем используйте тот же метод для очистки:

Теперь возьмите основание регулятора температуры, слегка потяните его на себя. Вы увидите, что он поддается вашему движению, поэтому продолжайте тянуть его, пока он полностью не отсоединится от панели. Не делайте резких движений во избежание механического повреждения снятых деталей. Затем используйте тот же метод для очистки:

• ручки управления направлением воздушного потока;
• скоростной выключатель вентилятора.

После удаления всех трех переключателей, вооружите себя отверткой и, слегка отсоединившись, снимите рычаг управления циркуляцией воздуха. Теперь ничто не повредит вам, вы можете легко снять накладки блока управления. Просто аккуратно закрутите отвертку в нескольких местах и ​​снимите ее. Ниже передней панели вы найдете два винта, которые легко открутить с помощью крестовой отвертки. После таких действий вы можете аккуратно снять сам блок управления. С обратной стороны вы увидите, что проводное устройство, подключенное к переключателю скорости, подключено к устройству, и вытащите его. Аналогичным образом найдите и отсоедините блок проводки, который подключен к подсветке. Если на вашем автомобиле установлен кондиционер, необходимо дополнительно отсоединить шланги от вакуумного выключателя.

Чуть ниже вы найдете кронштейн, который удерживает корпус привода дроссельной заслонки. Вам нужно аккуратно уколоть его отверткой. Сделайте то же самое с другими стержнями, убедившись, что блок управления полностью выключен.

Как видите, особых сложностей при снятии блока управления нет. Но вы понимаете, что таких манипуляций ради энтузиазма, практического опыта, конечно, быть не должно. Часто бывает необходимо снять прибор, если подсветка выключена. Их легко заменить, просто поверните картридж в противоположном направлении, вытащите его, замените лампу, а затем выполните все действия в обратном порядке.

Вам также понадобится разобрать блок управления, когда вы обнаружите, что ваш нагреватель Chevrolet Niva не работает или имеет много проблем.

Очень часто электронный блок управления плитой, установленный на вашей Niva, выходит из строя. В этом случае вам все равно нужно будет обратиться за помощью к квалифицированным электрикам, поскольку вы можете снять прибор, но не можете определить причину проблемы

Для этой работы очень важно иметь множество инструментов, инструментов, тестеров и устройств, а также важно иметь хорошие электрические навыки

Итак, если вы не удовлетворены тем, как работает духовка на вашем Chevrolet Niva, вам не нравится, что салон автомобиля медленно прогревается, тогда действуйте смелее, ищите предпосылки, устраняйте задачи, вооружайтесь советами и необходимыми инструкциями и наслаждайтесь хорошая производительность машины.

Ремонт неисправного блока управления печкой Шевроле Нивы или замена на новый блок

Современные люди предпочитают иметь в собственном распоряжении транспортные средства, позволяющие совершать перемещения в любом направлении в то время, когда именно им это максимально удобно. К сожалению, автомобили приносят своим владельцам не только радостные моменты, но и неприятные сюрпризы.

Рано или поздно некоторые механизмы выходят со строя, поэтому автомобиль Шевроле Нива, как, впрочем, и другие, активно нуждается в участии своего владельца. Некоторые ремонтные работы провести без необходимого багажа технических знаний невозможно, поэтому приходится прибегать к услугам автослесарей.

Однако существуют такие виды работ, которые можно выполнить собственными силами, предварительно ознакомившись с рекомендациями тех, кому уже приходилось сталкиваться с такими проблемами.

Процесс извлечения блока управления

Научиться извлекать блок управления важно каждому владельцу Шевроле Нивы, поскольку и он сам может выходить со строя, а также его демонтируют, чтобы обеспечить доступ к тягам привода заслонок и лампам подсветки. Безусловно, и эти действия проводятся, если только перечисленные элементы демонстрируют свою неисправность, поэтому нуждаются в замене на новые

Алгоритм снятия

Прежде чем приступить к любым действиям с приборами, которые имеют статус «электро», достаточно важно отключить минусовую клемму от аккумулятора во избежание возникновения несчастного случая, сопровождающегося поражением электротока. Теперь возьмитесь за основу ручки регулятора температурного режима, слегка потяните её на себя

Вы увидите, что она поддаётся вашему движению, поэтому продолжайте её тянуть на себя, пока она полностью не отсоединится от панели. Не совершайте при этом резких движений, чтобы не спровоцировать механическое повреждение снимаемых элементов. Далее, точно таким же способом снимите:

Теперь возьмитесь за основу ручки регулятора температурного режима, слегка потяните её на себя. Вы увидите, что она поддаётся вашему движению, поэтому продолжайте её тянуть на себя, пока она полностью не отсоединится от панели. Не совершайте при этом резких движений, чтобы не спровоцировать механическое повреждение снимаемых элементов. Далее, точно таким же способом снимите:

• ручки регулятора направления воздушного потока;
• переключатель скоростного режима работы вентилятора.

После того как все три переключателя демонтированы, вооружитесь отвёрткой и, слегка ею поддев, снимите рычаг управления циркуляцией воздуха. Теперь вам ничто не будет препятствовать, вы можете без затруднений снять саму облицовку блока управления. Так же аккуратно подденьте в нескольких местах отвёрткой и извлеките её.

Под облицовочной панелью вы обнаружите два самореза, открутить которые вам будет легко, воспользовавшись крестообразной отвёрткой. После таких действий можете аккуратно извлечь сам блок управления. С обратной стороны вы увидите, что к блоку присоединена колодка проводов, подсоединённых к переключателю режимов скоростей, безусловно, выньте и её. Точно так же найдите колодку проводов, подключаемых к лампам подсветки, их тоже отсоедините.

Если на вашем автомобиле установлен кондиционер, тогда вам нужно дополнительно отсоединить шланги от вакуумного выключателя.

Чуть ниже вы обнаружите скобу, удерживающую оболочку тяги привода заслонки. Её вам нужно поддеть аккуратно отвёрткой. Точно так же проделайте с другими тягами, обеспечивая полное отсоединение блока управления.

Как вы смогли наглядно убедиться, нет особых сложностей при проведении демонтажа блока управления. Однако вы понимаете, что проделывать такие манипуляции ради интереса, практического эксперимента, конечно же, не следует. Часто приходится снимать блок, если перегорели лампы подсветки. Заменить их просто, достаточно прокрутить патрон в противоположном направлении, вынуть его, заменить лампу, а затем совершить все действия в обратном порядке.

А также приходится разбирать блок управления, когда вы обнаруживаете, что отопитель вашей Шевроле Нивы не функционирует или работает с большими проблемами.

Очень часто выходит со строя сам электрический блок управления печкой, установленный на вашу Ниву. В этом случае придётся вам обратиться всё-таки за помощью к квалифицированным электрикам, поскольку снять блок вы сможете, но выявить причину проблемы вы не сможете

Для проведения таких работ очень важно иметь разнообразный инструмент, приборы, тестеры и устройства, а также важно обладать отличными знаниями в электрике

Как Снять Блок Управления Отопителем Нива Шевроле

Современные люди предпочитают иметь транспортные средства, которые позволяют им двигаться в любом направлении в то время, когда это очень удобно для них. К сожалению, автомобили приносят своим владельцам не только забавные моменты, но и неприятные сюрпризы. В какой-то момент некоторые механизмы выходят из строя, потому что Chevrolet Niva, как и любой другой, интенсивно требует участия своего владельца. Нереально выполнять какие-либо ремонтные работы без необходимого багажа технических знаний, поэтому приходится прибегать к услугам автомехаников. Но есть некоторые виды работы, которые вы можете выполнять самостоятельно, читая советы тех, кто уже имел дело с такими несоответствиями.

Процесс снятия блока управления

Каждый владелец Chevrolet Niva может узнать, как снять блок управления, потому что он сам может выйти из строя, а также его можно разобрать, чтобы обеспечить доступ к штокам привода и лампам. В обязательном порядке эти действия выполняются, если только перечисленные элементы неисправны и должны быть заменены новыми.

Схемы электрооборудования Дэу Ланос

Электросхема генераторной установки и системы пуска двигателя Дэу Ланос:

• 1 — аккумуляторная батарея Дэу Ланос;
• 2 — плавкая вставка IGN-2 (30 A);
• 3 — плавкая вставка IGN-1 (30 A);
• 4, 5 — предохранители (15 А);
• 6 — выключатель (замок) зажигания;
• 7 — соединительная колодка;
• 8 — комбинация приборов;
• 9 — генератор;
• 10 — стартер;
• 11 — выключатель Дэу Ланос.

Электросхемы системы управления двигателем Daewoo Lanos:

• 1 — плавкая вставка (80 А);
• 2, 3 — предохранители (15 А);
• 4 — катушка зажигания;
• 5 — электронный блок управления двигателем;
• 6 — датчик положения коленчатого вала;
• 7 — соединительная колодка;
• 8 — предохранитель (10 А).

• 1, 2 — предохранители (15 А);
• 3 — плавкая вставка (80 А);
• 4 — плавкая вставка (15 А);
• 5 — реле топливного насоса автомобиля;
• 6 — диагностическая колодка топливного насоса;
• 7 — топливный насос Дэу Ланос;
• 8 — электронный блок управления двигателем;
• 9 — датчик концентрации кислорода Daewoo Lanos;
• 10 — октан-корректор (установлен на часть автомобилей);
• 11 — топливная рампа.

• 1 — датчик холостого хода;
• 2 — электронный блок управления двигателем;
• 3 — датчик температуры охлаждающей жидкости;
• 4 — датчик положения дроссельной заслонки автомобиля;
• 5 — датчик давления воздуха во впускном коллекторе;
• 6 — датчик давления в системе кондиционирования;
• 7 — датчик температуры воздуха во впускном коллекторе Daewoo Lanos.

• 1, 2, 5 — предохранители (15 А);
• 3 — предохранитель (10 А);
• 4, 12 — соединительные колодки;
• 6 — электромагнитный клапан рециркуляции отработавших газов;
• 7 — двухходовой клапан;
• 8 — соединительная колодка;
• 9 — гравитационный клапан;
• 10 — комбинация приборов;
• 11 — электронный блок управления двигателем;
• 13 — датчик скорости автомобиля дэу.

• 1 — предохранитель (15 А);
• 2 — электромагнитный клапан рециркуляции отработавших газов;
• 3 — двухходовой клапан;
• 4 — предохранитель F17 (15 А);
• 5 — гравитационный клапан;
• 6 — электронный блок управления двигателем;
• 7 — комбинация приборов;
• 8 — датчик скорости автомобиля (для автомобилей, оснащенных автоматической коробкой передач).

• 1 — плавкая вставка (30 А);
• 2 — плавкая вставка (80 А);
• 3 — реле дополнительного вентилятора системы охлаждения двигателя;
• 4 — реле основного вентилятора системы охлаждения двигателя;
• 5 — резистор;
• 6 — электронный блок управления двигателем Daewoo Lanos;
• 7 — электровентилятор системы охлаждения двигателя.

Электросхема соединения приборов освещения Дэу Ланос:

• 1, 2 — плавкие вставки (80 А);
• 3 — плавкая вставка (25 А);
• 4, 8, 9 — предохранители (10 А);
• 5 — реле противотуманных фар;
• 6 — переключатель указателей поворота и света фар;
• 7 — переключатель наружного освещения;
• 10 — плавкая вставка (20 А);
• 11 — фара левая;
• 12 — фара правая.

• 1, 2, 3 — плавкие вставки (80 А);
• 4, 15 — плавкая вставка (20 А);
• 5, 9, 13, 14 — предохранители (10 А);
• 6 — плавкая вставка (25 А); 7 — реле;
• 8 — реле фар машины;
• 10 — переключатель наружного освещения;
• 11 — переключатель указателей поворота;
• 12 — переключатель корректора фар;
• 16 — корректор левой фары;
• 17 — левая фара автомобиля;
• 18 — корректор правой фары;
• 19 — фара правая автомобиля Дэу Ланос.

Управление печкой Нива Шевроле

Органы управления отоплением и вентиляцией салона Шеви Нива: 1 – сопла обдува стекол передних дверей; 2 – воздуховод обдува ветрового стекла; 3 – верхние сопла; 4 – регулятор дополнительной подачи воздуха через верхние сопла; 5 – боковые сопла; 6 – центральные сопла; 7 – рычаг регулировки направления потока воздуха; 8 – рукоятка регулятора интенсивности потока воздуха; 9 – выключатель электрообогрева стекла двери задка; 10 – переключатель режимов вентилятора отопителя; 11 – регулятор температуры подаваемого воздуха; 12 – регулятор распределения потоков воздуха; 13 – регулятор подачи наружного воздуха Нива Шевроле.

Наружный воздух может поступать в салон через окна дверей при опущенных стеклах и воздухозаборник, расположенный перед ветровым стеклом и снабженный в зависимости от комплектации фильтром улавливания пыли, очищающим поступающий в салон воздух от пыли, копоти, пыльцы растений и т.п. Воздух, поступающий в салон через воздухозаборник, проходит через отопитель. В зависимости от положения рукояток регуляторов блока управления отоплением и вентиляцией в салон автомобиля Шеви Нива поступает либо подогретый, либо холодный воздух. Расположение органов управления отоплением и вентиляцией показано на рисунках ниже:

В крайнем левом положении рычага регулятора наружный воздух может поступать в салон автомобиля, через воздуховоды обдува ветрового стекла и сопла обдува стекол передних дверей, если установить рукоятку регулятора в положение, через боковые и центральные сопла, если рукоятку регулятора перевести в положение.

Рукоятками регуляторов регулируют интенсивность подачи воздуха через боковые и центральные сопла изменением положения заслонок в соплах вплоть до полного их закрытия. При указанном положении рукоятки регулятора распределения потоков воздуха при открытой заслонке сопла регулятором обеспечивают дополнительную подачу воздуха через верхние сопла, через нижние сопла, расположенные в консоли панели приборов, в зону ног водителя и переднего пассажира, если рукоятка регулятора распределения потоков воздуха находится в положении.

При повороте рычагами направляющих лопаток боковых и центральных сопел меняется направление воздушного потока

Для увеличения подачи воздуха в салон включите рукояткой переключателя один их четырех режимов вентилятора отопителя. Перемещением рычага регулятора включают режим рециркуляции. В этом режиме прекращается подача наружного воздуха, что ускоряет прогрев салона в зимнее время. Этот режим также может быть полезен в летнее время, например, при проезде тоннеля или при движении в пробке для исключения попадания в салон воздуха, насыщенного отработавшими газами.

Предохранение стекол  от запотевания и устранение наледи Нива Шевроле. Для предохранения ветрового стекла и стекол дверей от запотевания в летнее время достаточно направить на них холодный воздух. Для этого установите рукоятку регулятора в положение , а рычаг регулятора – в крайнее левое положение

Для устранения наледи на стеклах необходимо направить на них подогретый воздух, для чего дополнительно установите рукоятку регулятора в зону, отмеченную красным цветом, и при необходимости включите соответствующий режим работы вентилятора отопителя.Для предохранения стекла двери задка от запотевания и обмерзания включите его электрообогрев выключателем.

Отопление салона Нива Шевроле

Температуру воздуха, подаваемого в салон Шеви Нива, регулируют, изменяя положение рукоятки регулятора температуры подаваемого воздуха, а интенсивность его подачи – рукоятки переключателя режимов работы вентилятора. После удаления наледи с ветрового стекла и со стекол передних дверей вращением рукоятки регулятора выберите желаемое направление подачи воздуха в салон: через боковые и центральные сопла при открытых заслонках сопел, в нижнюю часть салона. Кроме того, если регулятором открыта заслонка дополнительной подачи воздуха, в положении  рукоятки регулятора воздушный поток подается через сопла в верхнюю часть салона.

Для ускорения прогрева салона Нива Шевроле на стоящем автомобиле рукояткой регулятора подачи наружного воздуха включите режим рециркуляции. При движении режим рециркуляции отключите, так как он приводит к запотеванию стекол.

Какие поломки характерны для этого компрессора?

Работа всех кондиционеров в машинах одинакова и большинство поломок — схожие. Так, например, частая проблема данного компрессора — износ подшипника шкива, который со временем начинает свистеть или даже визжать. На Ниве подшипник выходит гораздо быстрее. Дело в том, что подобные подшипники очень боятся воды, а Нива, как известно — внедорожник, который с водой контактирует чаще, чем обычный легковой автомобиль. Отсюда все проблема со смывом смазки и частой заменой подшипников.

Другая проблема, встречающаяся на этих компрессорах — утечки фреона. После длительной эксплуатации, а то и раньше, фреон выходит из корпуса, минуя прокладки. Причем, сопровождается это довольно громким шипением. Чтобы проверить это, достаточно нажать на корпус со всей силы, как шипение может прекратиться.
