Замена задних тормозных колодок: с электронным ручником

В чем суть проблемы?

На автомобилях есть два типа ручного тормоза:

• Это механический тип. В основном обычный тросик, который прикреплен к ручке в салоне, при ее поднимании сводятся колодки, ручник работает.
• Электронный тип. В салоне есть кнопка, которую вы нажимаете или поднимаете, специальный мотор, который стоит в суппорте задней оси, сводит колодки. Этот тип применяется в более дорогих авто, любо в дорогих комплектациях.

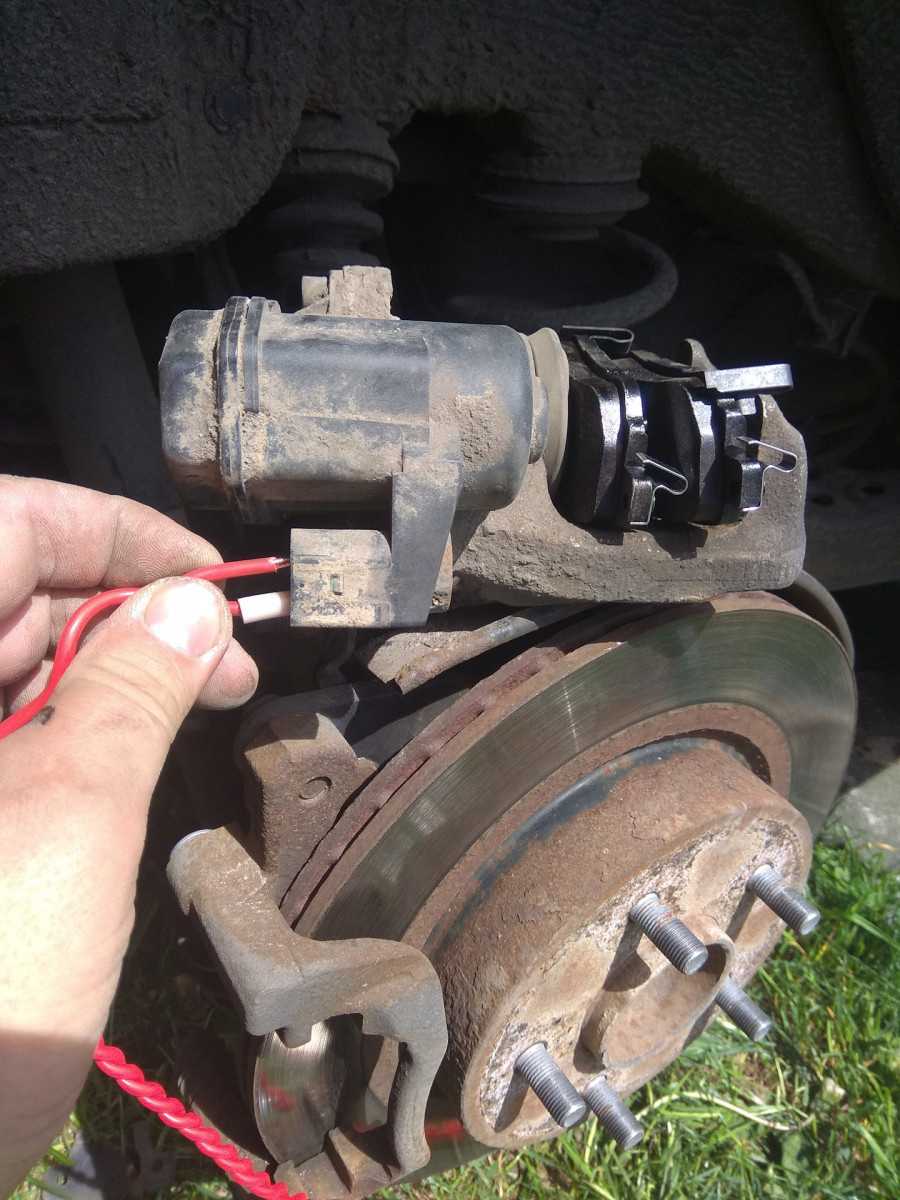

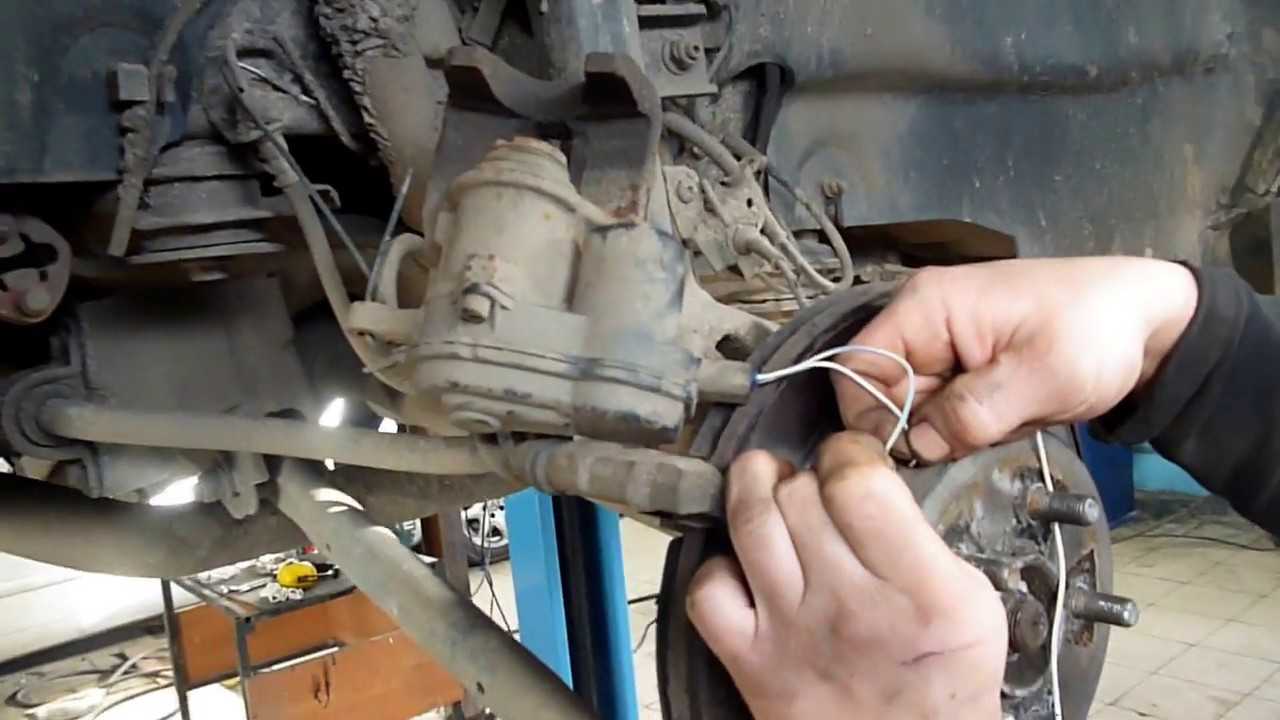

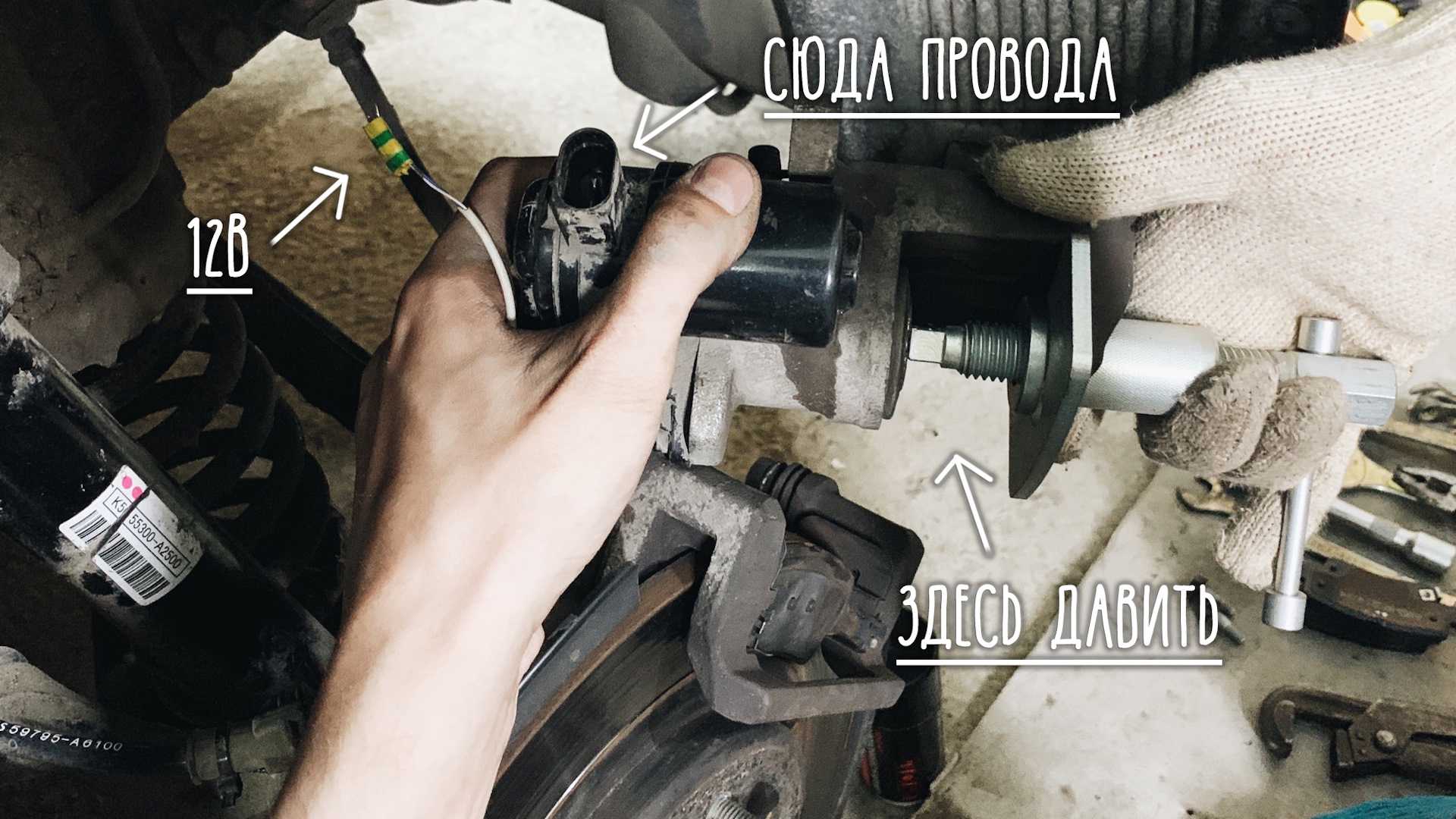

По мере износа тормозных колодок, электронный ручник все ближе прижимает колодки к диску. Поэтому чтобы их поменять, нужно развести шток электрического двигателя, иначе не хватит место для установки новых. А вот сделать это не так просто, есть все четыре основных метода

Регулировка и проверка

• Ход правильно отрегулированного рычага ручного тормоза не должен превышать 8 щелчков. Оптимальный вариант хода рычага — 6-7 щелчков (это количество варьируется в зависимости от модели автомобиля, подробности для конкретной модели ВАЗ можно узнать в инструкции по эксплуатации, прилагаемой к машине).
• После установки нового троса задние колёса автомобиля следует поддомкратить и попробовать прокрутить их вручную. Вращение должно быть свободным.
• Теперь работу тормозов следует проверить на ходу. Нужно проехать метров 30-40, затем притормозить, используя стояночный тормоз. После торможения нужно выйти из машины и потрогать задний тормозной барабан. Он не должен быть горячим, его температура не должна превышать температуру окружающей среды. Если барабан нагрелся так, что обжигает руку, это значит, что тормозной трос натянут слишком сильно и его следует ослабить.
• Чтобы ослабить трос, следует вновь поставить автомобиль на смотровую яму, открутить ключом на 13 контргайку на внешнем наконечнике, а затем ослабить основную крепёжную гайку. После этого контргайка снова затягивается.
• Если тормозной трос слишком провисает, его нужно подтянуть. Все действия перечислены выше, исключение одно: основную гайку на наконечнике следует затягивать, а не откручивать.
• Чтобы самостоятельно проверить надёжность стояночного тормоза, следует найти уклон с соотношением 1:5 (то есть высотой в 1 метр и длиной в 5 метров), загнать на него автомобиль, заглушить двигатель, поставить машину на стояночный тормоз и выжать сцепление. Машина после этих действий должна оставаться на месте и не скатываться под уклон. Если автомобиль всё же покатился, следует ещё немного подтянуть тормозной трос.

Как видно из нашей статьи, ничего сложного в замене тормозного троса нет и эта задача по силам даже начинающему автолюбителю

Главное, на что следует обратить внимание в данном случае, это соблюдение правил техники безопасности. Меняя трос, очень легко получить травму или химический ожог, так что лучше не проводить эту операцию в одиночку, а работать в паре с опытным автомехаником

Виды конструкции

Замена тросика стояночного тормоза не требует серьезного вмешательства в устройство задних барабанных или дисковых тормозов. Для замены даже не нужно снимать задние тормозные колодки. Характер работ в первую очередь зависит от того, установлены на вашем автомобиле задние дисковые или барабанные тормоза, поэтому процесс замены рассмотрим на обоих вариантах конструкции.

На большинстве автомобилей новый трос ручника крепится к регулировочному механизму в салоне, тогда как в некоторых вариантах конструкции замена производится целиком из-под днища автомобиля.

Причины для замены

• Обрыв. Чаще всего причиной обрыва становится плохой крепеж, вследствие чего трос свисает из-под днища и может быть вырван. Менее распространенная причина – фиксация в кронштейнах без защитной втулки. В последнем случае вибрации, движение троса при поднятии ручника, приводят к перетиранию изоляции и самого тросика об металлический кронштейн. Если причину обрыва не устранить, то новый трос ручника в скором времени постигнет та же участь.Закисание. Внутрь резиновой обоймы может попадать влага, грязь. Если в таком случае редко либо совсем не пользоваться ручником, коррозия заблокирует тросик внутри изоляции (иногда это происходит только с одним контуром).Ручник не держит, но диапазона регулировки уже недостаточно для восстановления работоспособности системы. Случается такое, если часто затягивать ручной тормоз при движении или оставлять автомобиль на долгое время с активированным ручником, даже если автомобиль не стоит на уклоне.

Как бороться с прикипевшими элементами

Именно откручивание прикипевших гаек, снятие закисших барабанов – основная проблема при самостоятельной замене троса стояночного тормоза. Как можно уменьшить количество обломанных болтов, скрученных резьбовых соединений?

• Тщательно очищайте металлической щеткой болты, гайки, шпильки, от коррозии и грязи.Перед откручиванием нанесите несколько ударов по шапке болта, гайке. Если доступ к элементу позволяет, удары нужно наносить перпендикулярно оси закручивания. Ни в коем случае нельзя наносить удары по оголенной резьбе!После обстукивания залейте крепежные элементы проникающей смазкой. Если под рукой нет жидких ключей наподобие WD-40, можно использовать тормозную жидкость. Обстучав болты, гайки, и создав в местах прикипания микротрещины, вы ослабляете сопряжение и открываете доступ к прониканию внутрь смазки. Для работы проникающим смазкам нужно как минимум 20-30 мин., но если вы не спешите с заменой, то смоченные детали перед попытками откручивания лучше оставить на 40-60 мин.Откручивайте болты в несколько приемов. Даже если болт поддался, чередуйте откручивание с закручиванием и применением жидких ключей.

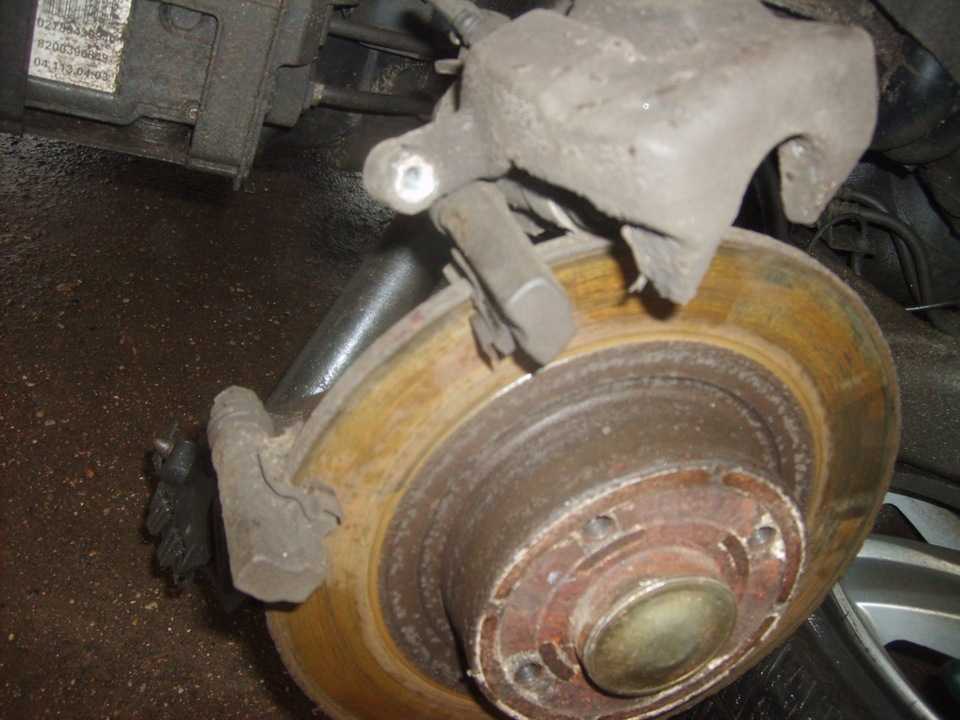

Порядок замены задних колодок на дисковых тормозах

Для начала разберемся, как поменять задние колодки на дисковых тормозах Форд Фокус 2.

Допустимая толщина дисков для замены

Норма износа тормозного диска указывается каждым производителем отдельно. Она зависит от мощности мотора, размера и типа тормозов. Допустимым считается износ, который не превышает 1-1,5 мм. Если толщина уменьшилась на 2-2,5 мм, это считается предельным параметром.

Какие ставить?

На дисковые тормоза Форд Фокус 2 устанавливаются колодки двух типоразмеров (по длине*ширине*толщине):

• Вариант №1 — 123,2х51,9х16,7 мм.
• Вариант №2 — 95,2х43,2х16 мм.

Для первого варианта подходят следующие тормозные колодки:

1. Ford — 1360254 (комфорт) или 1809259 (эконом).
2. Sangsin — SP 2091.
3. Ate — 13046071952.
4. Brembo — Р 59042.

Для второго:

1. Ford — 1756395.
2. TRW — GDB1732.
3. Ate — 13046027232.
4. Brembo — Р 24075.

Выше приведены задние колодки, которые чаще всего устанавливаются на дисковые тормоза Форд Фокус 2.

Из других производителей можно отдать предпочтение Textar, ABS, Remsa, Bosch и другим брендам. Лучшие отзывы получают задние колодки ATE, отличающиеся мягкостью и высоким качеством, а TRW выделяются отменным торможением в любую погоду.

Делаем приспособление для вдавливания поршня

Для корректного снятия задних колодок дисковых тормозов необходимо давить на поршень и одновременно вкручивать его по часовой стрелке. Сделать это без специального приспособления сложно.

Выполните следующее:

1. Подготовьте металлически диск диаметром в 45-50 мм и просверлите в нем два отверстия диаметром 6 мм на расстоянии 19 мм друг от друга (можно без отверстий, но так надежней).
2. К нему приварите два штыря диаметром 6 мм, расположенные на том же расстоянии — 19 мм.
3. Высота штыря должна быть от 4 до 5 мм.
4. К платформе приваривается болт, к которому с другой стороны крепится металлическая площадка для удобного надавливания.

С помощью такого инструмента можно одновременно давить на поршни и прокручивать механизм.

Если описанный выше способ показался вам сложным, то можно пойти другим путем:

1. Взять металлическую пластину длиной 10 – 15 см, шириной 22 мм и толщиной 2 — 4 мм.
2. С помощью наждака проточить в ней с торца углубление 4 мм шириной в 15 мм. Получится что-то похожее на широкую вилку с двумя зубцами.
3. Эту «вилку» вставляем в углубления в поршне и проворачивая по ходу часовой стрелке утапливаем последний. Не забудьте выкрутить крышку тормозного бачка.

Готовим инструмент

Для выполнения работ необходимо подготовить комплект инструмента.

В него входит:

• баллонный ключ;
• шестигранник на 7 мм;
• специальное устройство для надавливания на поршни (описывалось выше);
• отвертка с плоским «жалом».

Порядок замены

Для успешной замены задних дисковых колодок необходимо четко следовать приведенной ниже инструкции.

Алгоритм действий:

1. Вывесите заднее колесо, демонтируйте его и подставьте на опору.
2. С помощью отвертки освободите пружинный фиксатор внешней колодки и демонтируйте его.
3. Снимите крышки защитных втулок (заглушки) двух направляющих пальцев.
4. С помощью шестигранника на «семь» выкрутите нижний направляющий палец и достаньте изделие.
5. По аналогичному алгоритму выкрутите и достаньте второй палец из верхней части.
6. Отведите суппорт в сторону, а после достаньте внутреннюю / внешнюю колодку. На этом этапе может потребоваться усилие. Если устройство вообще не хочет двигаться, постучите молотком через «мягкую» выколотку. Учтите, что внутренний девайс комплектуется устройством с пружиной. Также сами диски могут быть изношены – углубления в них на 1 – 1.5 мм могут затруднить демонтаж суппорта (отвертка в помощь).
7. Обработайте механизм смазкой для суппортов.
8. Вдавите поршень внутрь с помощью специального инструмента, подготовленного по описанной выше схеме. Если его нет, то используйте подручные инструменты (смотрите фото ниже).
9. После надавливания вращайте устройство по ходу движения стрелки часов. При правильном выполнении работы поршень будет утапливаться и вкручиваться в цилиндр одновременно.
10. Установите новые тормозные колодки сначала на одно, потом на второе колесо.

На завершающем этапе несколько раз выжмите тормоз для установки правильных зазоров между колодками и дисками.

КАКОЙ ТРОС ВЫБРАТЬ

При выборе любой детали автомобиля, в первую очередь необходимо руководствоваться её совместимостью с конкретно вашей маркой. Очевидно, что тросик от Chevrolet к «жигулям» не подойдет. Но бывают случаи, когда люди приобретают и не подходящие тросы.

В нашем случае перепутать что-либо трудно. Трос ручника ВАЗ 2114, точно такой же, как и у аналогичных моделей отечественного производителя. Его можно найти в любом магазине автозапчастей. Производят тросики несколько производителей, и все как правило одного качества. Оно и понятно, деталь то не сложная.

При выборе никаких проблем возникнуть не должно. Цены вполне адекватные и разницы особой нет. Единственное что стоит сделать, так это прочитать на упаковке о совместимости с вашим авто, на всякий случай.

Выполнив все инструкции, вы собственноручно можете заменить тросик ручника на автомобилях ВАЗ. Проделывать это придется довольно часто, ввиду особенностей конструкции тормозной системы и её недолговечности. Обладать такими навыками всегда полезно. Теперь вы знаете, как поменять трос ручника на ваз 2114.

Замена передних тормозных колодок

Поскольку нагрузка на элементы тормозной системы переднего моста автомобиля значительно выше, то их обслуживание приходится производить чаще.

Разница в пройденном километраже может быть весьма значительна – в два и более раз.

На большинство современных машин спереди устанавливаются дисковые механизмы торможения.

Этот случай мы и рассмотрим, отвечая на вопрос, как поменять тормозные колодки. Последовательность действий такова:

1.Ослабляем затяжку болтов обслуживаемых колёс.

2. Вывешиваем одно из колёс автомобиля. Когда в вашем распоряжении есть подъёмник, то машину можно поднять целиком. Если нет, то придётся воспользоваться домкратом, для безопасности зафиксировав с помощью упоров-башмаков задние колёса. Имеет смысл установить под машину для страховки дополнительный упор.

3. Полностью откручиваем болты и снимаем колесо. Дальше могут быть варианты, каждый из которых рассмотрим в отдельности:

• На машине установлены тормозные суппорты с направляющими. В этом случае придётся воспользоваться специальной выколоткой, диаметр которой совпадает с диаметром направляющих. Помните: детали нередко закисают от коррозии. Позаботьтесь о том, чтобы под рукой был баллончик с «жидким ключом». Обработайте им прихваченные коррозией элементы и немного подождите. После этого вы без особых усилий сможете выбить направляющие (в большинстве случаев это можно сделать лишь в одном направлении) и освободить колодки. Запомните положение плоских поджимных пружин, чтобы не ошибиться в процессе обратной сборки.
• На машине установлены суппорты с откидными крышками. Имея дело с такой конструкцией, придётся полностью отвернуть один из болтов крышки и ослабить другой. Сделав это, вы без проблем сможете откинуть крышку в сторону (в зависимости от конструкции – вперёд или назад) и получите доступ к колодкам. Здесь также могут оказаться поджимные пружины, чьё положение придётся запомнить.

4. Выньте одну из колодок. После этого вооружитесь плоской монтировкой. Вставив инструмент в пространство поршнем и тыльной стороной колодки, утопите поршень внутрь суппорта.

Если поршни расположены с двух сторон (встречаются и такие системы), то вам придётся повторить эту операцию зеркально. При этом старайтесь не давить на поверхность диска, чтобы не повредить её.

5. Проверьте целостность пыльников на поршнях. Если они повреждены, обязательно замените. Убедитесь, что на деталях механизма и шлангах нет подтёков тормозной жидкости.

6. Удостоверьтесь в том, что диск не имеет повреждений и не изношен сверх допустимого.

Обезжирьте его рабочую поверхность. Это можно сделать с помощью бензина или спирта.

После этого установите новые детали и произведите сборку в обратном порядке. Некоторые производители вместе с колодками продают специальный состав для притирки. Его придётся нанести тонким слоем на рабочую (трущуюся о диск) поверхность накладок.

7. Несколько раз нажмите на педаль тормоза, чтобы все детали встали на свои места.

8. Установите на место и затяните колесо. После этого повторите все перечисленные операции на другом колесе. С какого начинать – левого или правого – особого значения не имеет. Помните, что действовать надо аккуратно, чтобы не повредить детали тормозной системы.

Пошаговая замена задних тормозных колодок Гранта

Работа с тормозами на Гранте требуется, когда машина начинает болтаться при торможении, слышны посторонние шумы в районе задних колес. Чего хуже – если какое-то из колес начинает клинить при остановке. В данной статье — пошаговая замена задних тормозных колодок Гранта.

Как происходит замена задних тормозных колодок Гранта без АБС

Разберем весь процесс поэтапно. Для работы потребуются:

1. Новые колодки (выбирайте в зависимости от того, есть на машине АБС или нет);
2. Ключи на 13: рожковый и трещотка с длинной головкой;
3. Балонный ключ;
4. Головка Е-8;
5. Головка на 7;
6. Отвертки для снятия и установки пружин;
7. Пассатижи.

Подготовка к замене колодок

Готовимся к демонтажу тормозных колодок. Для этого:

• Ставим автомобиль на ровной поверхности;
• Снимаем с ручника, ставим на нейтралку;
• Подпираем колеса противооткатными упорами (можно кирпичами, брусками и т.п.);
• Откачиваем тормозную жидкость до уровня MIN – используем шприц или грушу-клизму;
• Страгиваем болты крепления колеса;
• Вывешиваем заднее колесо (домкратим машину) и снимаем его.

Подпираем колеса, снимаем ручник и колесо.

Как снять тормозной барабан на Ладе Гранте

Барабан на Гранте снимается как на любой другой модели ВАЗа. Для этого ключом на 7 выкручиваем направляющие штифты и снимаем барабан.

Сбивать барабан киянкой или молотком не рекомендуется – есть риск его повредить.

Самостоятельная замена колодок

Внимание – начиная с этого момента нельзя нажимать педаль тормоза. Иначе тормозные поршни выдвинутся и демонтаж/монтаж будет затруднен. Шаг 1: Чтобы ослабить пружины, сдавливаем колодки внутрь

Шаг 1: Чтобы ослабить пружины, сдавливаем колодки внутрь

Отжимаем их монтировкой с упором на тормозной щит

Шаг 1: Чтобы ослабить пружины, сдавливаем колодки внутрь. Отжимаем их монтировкой с упором на тормозной щит.

Сдвигаем тормозные колодки.

Шаг 2 (с опорой на рисунок ниже) – снимаем:

• пружину верхнюю №5;
• планку разжимную №6;
• пружину нижнюю №13;
• пружины направляющие №7 (есть на обеих колодках).

На данном этапе нам нужны пружины 5, 13, 7 и планка 6.

Шаг 3: свободно извлекаем левую колодку. На правой закреплен рычаг ручника – поэтому мы выдвигаем саму колодку и пассатижами демонтируем шплинт крепления его пальца к колодке.

Выводим рычаг ручника из троса, снимаем шплинт и отсоединяем рычаг ручника от колодки.

Шаг 4: сборка с новыми колодками производится в обратной последовательности.

Если новые колодки затруднят надевание барабана, их также можно поджать внутрь с помощью монтировок.

Замена задник колодок на Гранте с АБС

Лада Гранта с АБС имеет незначительные конструктивные особенности:

• оснащена датчиками АБС (они же датчики вращения колеса);
• задние колодки имеют отверстия для датчиков;
• под барабаном расположен задающий диск датчика ABS.

Отличия тормозов с ABS от обычных незначительны и не затрудняют замены колодок.

Первым этапом при замене тормозов у Granta с ABS будет демонтаж датчиков (см. рисунок ниже):

Датчик АБС снимается с обратной стороны колеса. Можно попытаться снять колодки без снятия датчика.

Второй шаг: снимаем барабан (как описано выше) и задающий диск под ним. В остальном процедура совпадает с приведенной выше по тексту.

По окончанию работ можно прокачать педаль тормоза и долить при необходимости тормозную жидкость. Если после прокачки жидкость уходит – где-то есть утечка.

Проверьте работу ручника: нормальное положение – стояночный тормоз схватывается на 3-4 щелчке рычага.

Когда менять задние колодки

Задние колодки на Гранте меняют при следующих показателях:

1. колеса шумят – гремят – вибрируют при торможении;
2. на колодках осталось 1,5 мм (либо меньше);
3. колодки расслоились, из-за чего колеса периодически заклинивает;
4. перестал держать ручник;
5. вы недавно поменяли передние колодки, а к задним еще не притрагивались.

Выбор комплектующих для Гранты

Мы собрали таблицу артикулов на запчасти для замены тормозов. Вот она (можно использовать для поиска и заказа онлайн):

Список аритикулов на все запчасти, которые могут потребоваться для работы.

Вариантов много не бывает.

ABS позволяет сократить тормозной путь и сохранить маневренность при торможении.

Напоминалка

Подытожим ключевые моменты:

• Гранта с АБС имеет особые колодки, задающий диск ABS и датчики, которые нужно отсоединить перед разборкой тормозного барабана;
• Когда барабан плохо слазит, можно снять его иначе: вкрутите штифты на 7 в отверстия, рядом с которыми они были вкручены (подробнее в пункте Как снять тормозной барабан);
• Нельзя нажимать педаль тормоза после снятия барабана;
• Если не откачать лишнюю тормозную жидкость перед началом работы, ее может выдавить после замены колодок.

ЗАМЕНА В АВТОСЕРВИСЕ

Почему не стоит обращаться в автосервис? Ответ прост – не экономично, и не всегда качественно. Вроде и процедура не сложная, но стоимость работ отпугивает. К тому же на большинстве станций технического обслуживания пытаются подсунуть собственный тросик, который стоит тоже недешево. Средняя цена в магазине составит 200 рублей, притом в сервисе могут содрать и 500 только деталь. Стоимость троса ручника колеблется в зависимости от производителя.

Производя замену собственноручно, вы точно будете знать, насколько качественно выполнена работа. Замена троса ручника ВАЗ 2114 дело ответственное. Если все делать по инструкции, то проблем возникнуть не должно. Главное не забывать о технике безопасности.

Замена троса ручника своими руками – несложное дело

Когда нужна замена тормозных колодок. Признаки износа

Из вышеизложенного ясно, что основным элементом данного механизма являются колодки. Частое их взаимодействие с барабаном или диском приводит к стиранию фрикционных накладок, после чего будет требоваться замена тормозных колодок. Существует несколько признаков того, что нужна замена тормозных колодок:

Видео: Как заменить тормозные диски и колодки

1. Слышен визг при торможении. Появление звука свидетельствует о полном стирании фрикционных накладок и с барабаном/диском уже взаимодействует металлическая часть колодки.
2. Торможение происходит слишком медленно или быстро. При сильном износе фрикционных накладок увеличивается зазор между колодкой и барабаном/диском. Этот зазор влияет на время, требуемое для полноценного соприкосновения накладки с барабаном/диском, а также изменяет ход педали тормоза, требуется больше нажимать на педаль, и как следствие – увеличение усилия. Из-за этого торможение происходит медленнее. Отсутствие же фрикционных накладок приводит к тому, что при торможении взаимодействовать между собой начинают металлическая часть колодки и диска/барабана. Трение между ними значительно возрастает – торможение происходит быстрее обычного. При этом взаимодействие металлических частей значительно повреждает поверхность барабана/диска;
3. Биение в педаль тормоза. Происходит это из-за неравномерного износа или повреждения фрикционной накладки. Появление биения тоже свидетельствует о том, что требуется замена тормозных колодок.

При появлении хоть одного из данных признаков производится замена тормозных колодок.

Снятие тормозного барабана

Перед тем как снять колеса для монтажа тормозного барабана. Требуется сорвать гайки крепления колеса, пока  колеса стоят на земле. Затем сторону требуется под домкратить по мост и в обязательном порядке установить дополнительный упор. Пускай даже это не будет специальный металлически упор заводского изготовления. Достаточно подложить набор из досок и брусков. Спустить немного домкрат. Прижать упор. Чтобы не было возможности качения автомобиля. Автомобиль необходимо вывесить устойчиво и надёжно. От этого зависит в первую очередь здоровье и жизнь. Пожалуй, это самая главная процедура при проведении ремонтных работ. Все остальное это технические мелочи. После того как ремонтируемая сторона надежно вывешен

Барабан помимо того что притянут гайками колес. Имеет дополнительно три винта прикрученных к ступице колеса. С помощью ударной отвертки это не сложно сделать. Иногда они откручиваются легко. Казалось бы что без них можно обойтись. Винты выручают когда откручивается колесо, и слетает со шпилек. Барабан остаётся на своем месте. Сохраняются все элементы тормозной системы и ступица. Находящиеся под барабаном.  К сожалению открученные колеса не редкость. Достаточно выехать с автосервиса и не протянуть гайки колес самостоятельно.

На сервисе пользуются гайковертом. Его мощности хватает чтобы оторвать шпильку колеса. Поэтому механики стараются не докручивать колеса. Чтобы этого не произошло. Потом либо ленятся либо забывают протянуть гайки колес. В результате чего происходит авария.

После того как винты откручены требуется снять барабан. Сделать это можно при помощи съёмника. Но навряд ли он будет под рукой. Покупать его специально дорого. Поэтому барабан необходимо сбивать. Лучше наосить удары с внутренней стороны по краю барабана и использовать удлинитель. Если барабан не поддаётся можно немного осадить шпильки колес. Чтобы они ушли внутрь ступицы. Это позволить разрушить нагар и ржавчину образующуюся между шпильками и барабаном. Это значительно облегчит снятие барабана со ступицы. Он прикипает как к ступице по плоскости иак и посадочном месте. Если остукивать бараба с противоположных сторон по краю. Он сойдет.

Регулировка и проверка

• Ход правильно отрегулированного рычага ручного тормоза не должен превышать 8 щелчков. Оптимальный вариант хода рычага — 6-7 щелчков (это количество варьируется в зависимости от модели автомобиля, подробности для конкретной модели ВАЗ можно узнать в инструкции по эксплуатации, прилагаемой к машине).
• После установки нового троса задние колёса автомобиля следует поддомкратить и попробовать прокрутить их вручную. Вращение должно быть свободным.
• Теперь работу тормозов следует проверить на ходу. Нужно проехать метров 30-40, затем притормозить, используя стояночный тормоз. После торможения нужно выйти из машины и потрогать задний тормозной барабан. Он не должен быть горячим, его температура не должна превышать температуру окружающей среды. Если барабан нагрелся так, что обжигает руку, это значит, что тормозной трос натянут слишком сильно и его следует ослабить.
• Чтобы ослабить трос, следует вновь поставить автомобиль на смотровую яму, открутить ключом на 13 контргайку на внешнем наконечнике, а затем ослабить основную крепёжную гайку. После этого контргайка снова затягивается.
• Если тормозной трос слишком провисает, его нужно подтянуть. Все действия перечислены выше, исключение одно: основную гайку на наконечнике следует затягивать, а не откручивать.
• Чтобы самостоятельно проверить надёжность стояночного тормоза, следует найти уклон с соотношением 1:5 (то есть высотой в 1 метр и длиной в 5 метров), загнать на него автомобиль, заглушить двигатель, поставить машину на стояночный тормоз и выжать сцепление. Машина после этих действий должна оставаться на месте и не скатываться под уклон. Если автомобиль всё же покатился, следует ещё немного подтянуть тормозной трос.

Как видно из нашей статьи, ничего сложного в замене тормозного троса нет и эта задача по силам даже начинающему автолюбителю

Главное, на что следует обратить внимание в данном случае, это соблюдение правил техники безопасности. Меняя трос, очень легко получить травму или химический ожог, так что лучше не проводить эту операцию в одиночку, а работать в паре с опытным автомехаником

Устройство стояночного тормоза

Перед тем как заменить трос ручного тормоза или выполнить его натяжку, нужно разобраться в конструкции механизма. Он устроен довольно просто и состоит из таких основных деталей:

1. Рычаг с подпружиненной кнопкой и защелкой. Находится в салоне по правую руку от водителя.
2. Металлическая тяга со шпилькой на конце и коромыслом для установки троса расположена под днищем авто и прикреплена к рычагу. Это и есть натяжное устройство «ручника».
3. Концы троса (или двух тросов), установленные на коромысле, крепятся к рычагам тормозных механизмов задних колес – дисковых или барабанных.

Рукоятка фиксируется в нескольких положениях благодаря защелке. Чтобы ее разблокировать и опустить в исходное положение, на торце ручки установлена специальная кнопка. Если колодки «прихватывают» колеса на втором щелчке, а после четвертого надежно удерживают автомобиль, то считается, что привод работает хорошо.

КАК ОТРЕГУЛИРОВАТЬ РУЧНИК

Иногда, после замены троса возникает необходимость в регулировке тормоза. Проверить, нужна ли настройка, легко. Ставим автомобиль на ручной тормоз под склон. Если съезжает, то нужно регулировать.

Регулировка ручного тормоза ВАЗ 2114 довольно проста:

• Необходимо снять глушитель с креплений
• Открутить контргайку стояночного тормоза
• Затянуть или ослабить гайку, в зависимости от ситуации (если не держит – затягиваем, если скрипит, то послабляем).

Ход рычага должен находится в интервале от двух до четырех щелчков до полной блокировки. После этой процедуры необходимо снова проверить автомобиль на пригорке.

Как устроена система стояночного тормоза

Основная функция ручника, или стояночного тормоза – удерживать машину в неподвижном состоянии при продолжительной стоянке. Кроме того, его применяют при отказе основной тормозной системы для экстренного торможения. В состав такого тормоза входит тормозной привод и тормозные механизмы.

Ручники классифицируются:

• по виду привода (гидравлические, механические, электромеханические);
• по типу включения (рычажные, педальные);
• по виду тормозного механизма (барабанные, дисковые, трансмиссионные).

Для того чтобы привести данную систему в действие, водитель выполняет несложную манипуляцию. Он поднимает рычаг тормоза вертикально до щелчка (в случае ножного включения – выжимает педаль). Привод (металлический трос в оболочке) натягивается, и воздействует на тормозной механизм, который блокирует колеса. Для отключения механизма (снятия с ручника), нужно нажать кнопку на рычаге и опустить его в горизонтальное положение. Вот на этом месте автовладельца и могут поджидать некоторые неприятные сюрпризы.

Основные ошибки при замене

Многие автолюбители думают, что можно сэкономить, купив аналоговые запчасти. Однако не каждая марка авто может работать на универсальных деталях. Оригинальная продукция распространяется производителем, гарантирующим сервисное обслуживание. Неисправности в тормозных механизмах часто приводят к аварийным ситуациям на дорогах.

Еще одна ошибка, которую допускают новички, желая сэкономить – замена только одной колодки. Барабанный механизм меняется исключительно попарно – или на передних колесах, или на задних.

Нельзя допускать, чтобы колодки изнашивались в разное время. Нужно менять детали своевременно, иначе будут повреждены диски, и цена ремонта возрастет.

В ходе работы владелец автомобиля должен проверить состояние других элементов тормозной системы

Важно обратить внимание на изношенность дисков, пыльников, резиновых чехлов, шлангов. Это необходимо, чтобы устранить неисправность до того, как случится непоправимое во время вождения

Замена тормозных колодок — не сложная процедура, которую способен провести любой автолюбитель, не обращаясь в сервисный центр. Следуя пошаговой инструкции, неисправность будет быстро устранена, а элементы системы – восстановлены.

Какие тросики и оплетки используют на современных великах

На большинстве моделей устанавливаются тросы из стали. Чтобы с течением времени на поверхности не образовывались разрывы, производители защищают поверхность детали полимерными составами и тефлоном. Более долговечными считаются нержавеющие запчасти. Но любая запчасть имеет свой срок службы. Рано или поздно понадобится замена, при которой нужно знать, как натянуть тросик переключения скоростей на велосипеде, чтобы элемент работал правильно. Производители предлагают несколько вариантов тросов с различной оплеткой:

• витой — классический вариант;
• SIS — спиралевидная защита;
• SIS-SP — улучшенная версия.

Ошибочные действия

Столкнувшись с разнообразием «народных» советов о том, что делать, если замерзли колодки, нужно в первую очередь понимать, чего делать НЕЛЬЗЯ:

• резко рвать с места (гарантирован срыв колодок);
• применять механическое воздействие непосредственно по барабану – нужно использовать «предохранитель» в виде деревянной доски (в целом этот способ считается небезопасным для состояния колесного тормоза);
• заливать, как замочную скважину, колодки маслом, чтобы не замерзли;
• заливать обильно спиртосодержащими жидкостями, поскольку они легко воспламеняются.
• греть паяльной лампой.

Каждый по-своему может решать проблему, но, прежде чем «поверить на слово», подумайте, не нарушают ли решения других «умельцев» технику безопасности.

Когда натягивать, а когда – менять?

В процессе эксплуатации машины стальной трос постепенно растягивается и начинает провисать. Тогда часть рабочего хода рычага используется, чтобы выбрать эту слабину (первые 2-3 щелчка), а уж потом усилие передается на тормозные колодки задних колес. В результате они слабо прижимаются к поверхности дисков или барабанов и автомобиль затормаживается ненадежно.

Но работа механизма зависит и от других факторов:

• от степени износа накладок на тормозных колодках;
• от глубины выработки на поверхности стального диска или барабана.

Истирание накладок не оказывает особого влияния на действие основной системы, поскольку ход гидравлических поршней довольно велик. А вот действие механического «ручника» постепенно ослабевает. Чтобы вернуть его в рабочее состояние, надо компенсировать износ элементов за счет натяжения привода. При удовлетворительном состоянии самого тросика вылета натяжной шпильки хватит, чтобы обеспечить работоспособность стояночного тормоза при любой степени изношенности накладок.

Замена троса производится в таких ситуациях:

1. Элемент вытянулся до такой степени, что при максимальном натяжении колодки не схватывают диски и автомобиль откатывается на любом уклоне.
2. Из-за постоянного попадания воды под кожух тросика он заржавел и заклинил намертво. Так случается, когда автомобилист редко пользуется ручным тормозом.

Заклинивание троса также происходит в зимний период, когда вода, попавшая под кожух, замерзает внутри. При таком раскладе не спешите его менять, сначала отогрейте машину в гараже, а потом выгоните влагу с помощью аэрозольной смазки WD-40.

Рекомендуем: Что заливать в бачок охлаждающей жидкости
