Меняем задние тормозные колодки на форд фокус 2 с барабанными тормозами и дисковыми

Порядок замены задних колодок на дисковых тормозах

Для начала разберемся, как поменять задние колодки на дисковых тормозах Форд Фокус 2.

Допустимая толщина дисков для замены

Норма износа тормозного диска указывается каждым производителем отдельно. Она зависит от мощности мотора, размера и типа тормозов. Допустимым считается износ, который не превышает 1-1,5 мм. Если толщина уменьшилась на 2-2,5 мм, это считается предельным параметром.

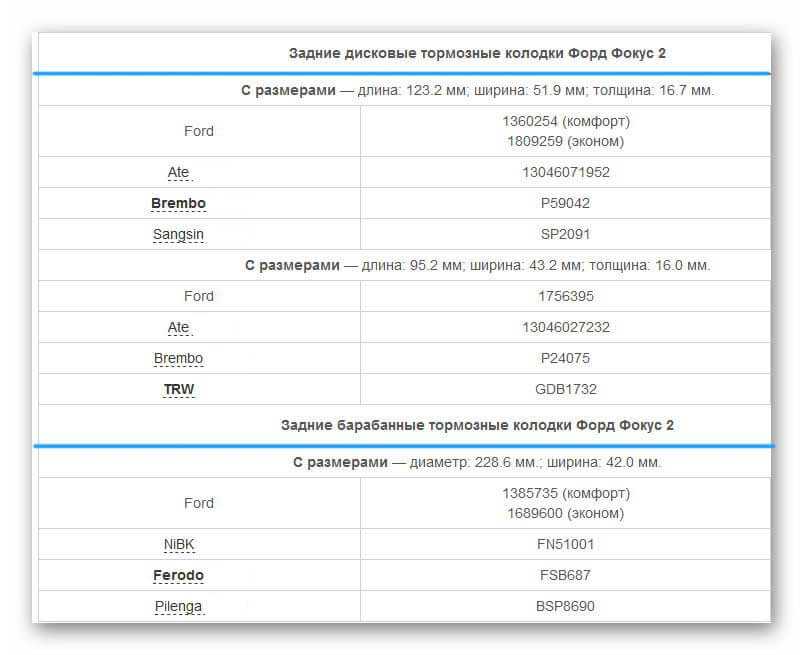

Какие ставить?

На дисковые тормоза Форд Фокус 2 устанавливаются колодки двух типоразмеров (по длине*ширине*толщине):

• Вариант №1 — 123,2х51,9х16,7 мм.
• Вариант №2 — 95,2х43,2х16 мм.

Для первого варианта подходят следующие тормозные колодки:

1. Ford — 1360254 (комфорт) или 1809259 (эконом).
2. Sangsin — SP 2091.
3. Ate — 13046071952.
4. Brembo — Р 59042.

Для второго:

1. Ford — 1756395.
2. TRW — GDB1732.
3. Ate — 13046027232.
4. Brembo — Р 24075.

Выше приведены задние колодки, которые чаще всего устанавливаются на дисковые тормоза Форд Фокус 2.

Из других производителей можно отдать предпочтение Textar, ABS, Remsa, Bosch и другим брендам. Лучшие отзывы получают задние колодки ATE, отличающиеся мягкостью и высоким качеством, а TRW выделяются отменным торможением в любую погоду.

Делаем приспособление для вдавливания поршня

Для корректного снятия задних колодок дисковых тормозов необходимо давить на поршень и одновременно вкручивать его по часовой стрелке. Сделать это без специального приспособления сложно.

Выполните следующее:

1. Подготовьте металлически диск диаметром в 45-50 мм и просверлите в нем два отверстия диаметром 6 мм на расстоянии 19 мм друг от друга (можно без отверстий, но так надежней).
2. К нему приварите два штыря диаметром 6 мм, расположенные на том же расстоянии — 19 мм.
3. Высота штыря должна быть от 4 до 5 мм.
4. К платформе приваривается болт, к которому с другой стороны крепится металлическая площадка для удобного надавливания.

С помощью такого инструмента можно одновременно давить на поршни и прокручивать механизм.

Если описанный выше способ показался вам сложным, то можно пойти другим путем:

1. Взять металлическую пластину длиной 10 – 15 см, шириной 22 мм и толщиной 2 — 4 мм.
2. С помощью наждака проточить в ней с торца углубление 4 мм шириной в 15 мм. Получится что-то похожее на широкую вилку с двумя зубцами.
3. Эту «вилку» вставляем в углубления в поршне и проворачивая по ходу часовой стрелке утапливаем последний. Не забудьте выкрутить крышку тормозного бачка.

Готовим инструмент

Для выполнения работ необходимо подготовить комплект инструмента.

В него входит:

• баллонный ключ;
• шестигранник на 7 мм;
• специальное устройство для надавливания на поршни (описывалось выше);
• отвертка с плоским «жалом».

Порядок замены

Для успешной замены задних дисковых колодок необходимо четко следовать приведенной ниже инструкции.

Алгоритм действий:

1. Вывесите заднее колесо, демонтируйте его и подставьте на опору.
2. С помощью отвертки освободите пружинный фиксатор внешней колодки и демонтируйте его.
3. Снимите крышки защитных втулок (заглушки) двух направляющих пальцев.

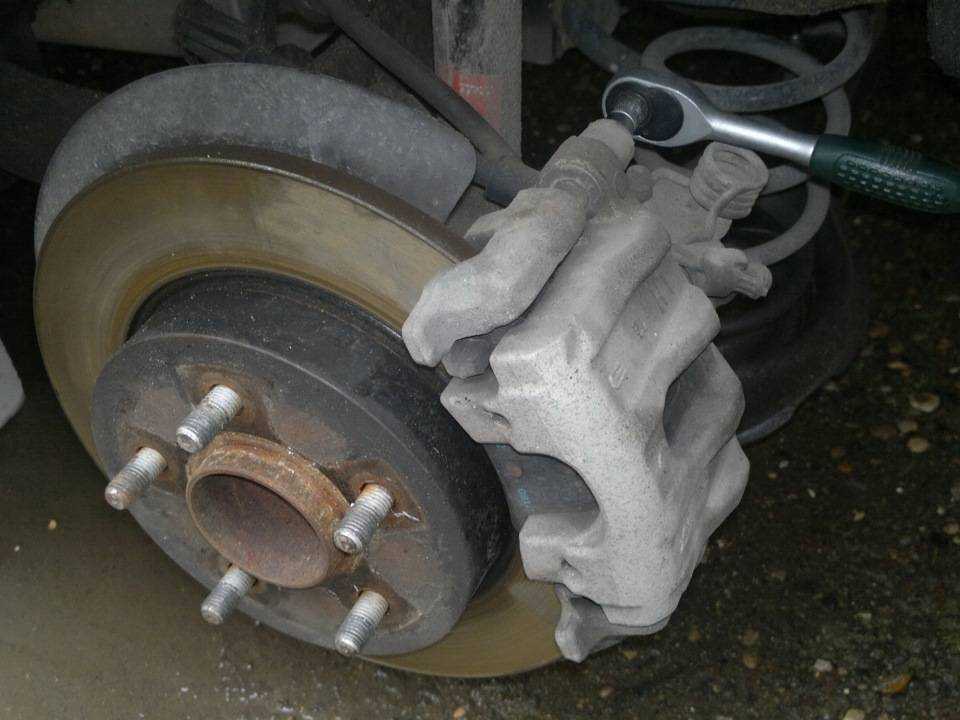

4. С помощью шестигранника на «семь» выкрутите нижний направляющий палец и достаньте изделие.
5. По аналогичному алгоритму выкрутите и достаньте второй палец из верхней части.
6. Отведите суппорт в сторону, а после достаньте внутреннюю / внешнюю колодку. На этом этапе может потребоваться усилие. Если устройство вообще не хочет двигаться, постучите молотком через «мягкую» выколотку. Учтите, что внутренний девайс комплектуется устройством с пружиной. Также сами диски могут быть изношены – углубления в них на 1 – 1.5 мм могут затруднить демонтаж суппорта (отвертка в помощь).
7. Обработайте механизм смазкой для суппортов.
8. Вдавите поршень внутрь с помощью специального инструмента, подготовленного по описанной выше схеме. Если его нет, то используйте подручные инструменты (смотрите фото ниже).
9. После надавливания вращайте устройство по ходу движения стрелки часов. При правильном выполнении работы поршень будет утапливаться и вкручиваться в цилиндр одновременно.
10. Установите новые тормозные колодки сначала на одно, потом на второе колесо.

На завершающем этапе несколько раз выжмите тормоз для установки правильных зазоров между колодками и дисками.

Какие задние колодки устанавливаются на Форд Фокус 2

На все автомобили Ford Focus 2 на передних колесах установлены только дисковые тормоза. Что касается задней оси, здесь могли устанавливаться дисковые или барабанные системы. Все зависит от даты выпуска, мотора и типа кузова машины.

Рассмотрим основные варианты.

Ford Focus 2, выпускаемый с 2005 по 2008 года (до рестайлинг)

На седане / универсале установлены сзади и спереди дисковые тормоза. Исключением являются авто с 1.6-литровым бензиновым мотором на 115 «лошадок».

На хетчбэках, как правило, устанавливались дисковые тормоза, кроме 2-литровых дизельных моторов и АКПП. На них на задней оси устанавливались барабанные механизмы.

В кабриолетах Форд Фокус 2 ставились тормоза только дискового типа.

Ford Focus 2, выпускаемый с 2008 до 2011 года (после рестайлинга)

Седан с 1.4 и 1.6-литровыми моторами комплектовался задними барабанными, а дизели на 1.6 и 2.0 л только дисковыми системами.

На 1.8-литровом «дизеле» сзади стоят «барабаны».

В хэтчбэках почти во всех случаях на задней оси стоят «барабаны», кроме авто с бензиновыми 2-литровыми и дизельными 1.6-литровымим моторами. На них устанавливались только дисковые системы.

Универсалы с 1.4, 1.6 и 1.8-литровыми моторами комплектовались задними «барабанами», но на 1.6-литровом и 2.0-литровом «бензине» с коробкой-автомат установлены дисковые устройства.

В «дизелях» моторы на 1.6 и 2.0 л комплектовались дисковыми, а 1.8-литровые — барабанными системами.

При выборе задних колодок для тормозов необходимо учитывать, что они бывают двух видов:

1. Комфорт. Отличаются большей мягкостью и меньшим влиянием на диск.
2. Эконом. Сильнее шумят и изнашиваются после меньшего пробега.

Указанные отличия выливаются в стоимости, поэтому второй вариант стоит дешевле. При этом на заводе устанавливаются колодки типа «комфорт».

Снятие прикипевшего диска

Однако, если диски долго не менялись, то под воздействием высоких температур и нагрузок, они имеют тенденцию прикипать к ступице. В таких случаях можно использовать радикальный метод снятия – молотком. Но в некоторых случаях появившиеся на запчасти бугры, которые вызывают описанные выше симптомы, автовладельцы предпочитают стачивать. Делать это можно, если деталь не изношена более, чем на 2/3 толщины. Кроме того, сбивая деталь молотком, можно повредить и ступицу. Тогда процесс затянется, а экономия будет весьма сомнительной. В этом случае снять диск можно следующим образом:

• снять колесо и суппорт;
• ступицу и все возможные щели обработать WD-40;
• вместо крепления суппорта вставить два болта шляпкой от диска и наживить на них гайку;
• под болты (между болтами и диском) подставить толстую металлическую пластину (подойдет старый рожковый ключ, который отлично держится благодаря неровностям на ручке);
• трещоткой крутить болты по очереди равномерно, удерживая ключом гайки;
• после щелчка диск начинает поддаваться;
• ослабить болты, прокрутить ступицу и повторить процедуру, чтобы равномерно продавить по всей окружности.

Так, путем простых манипуляций можно заменить детали задних и передних тормозных механизмов в случае необходимости. Не стоит пренебрегать состоянием тормозов Форд Фокус 2, так как это залог безопасности на дороге.

Интересно почитать:

Проставки для увеличения клиренса Форд Фокус 2.

Замена барабанных колодок Форд фокус 2, фокус 1, фьюжн

замерить толщину полностью изношенной накладки тормозной колодки с достаточной степенью точности затруднительно. Поэтому измерьте общую толщину колодки и из полученного значения вычтите толщину основания колодки (2,0 мм).

Заменяйте колодки в следующих случаях:

–    толщина фрикционных накладок меньше допустимого значения;

–    поверхность накладок замаслена;

–    фрикционная накладка непрочно соединена с основанием;

–    на накладках глубокие борозды и сколы.

Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов.

Колодки заменяйте одновременно в тормозных механизмах обоих задних колес.

Вам потребуются: ключ для гаек колес, пассатижи с тонкими губками, отвертка с плоским лезвием, раздвижные пассатижи с фиксацией.

1.    Включите первую передачу и установите упоры под передние колеса.

2.    Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).

3.    Снимите колесо и установите автомобиль на опору.

4.    Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «МАХ» или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.

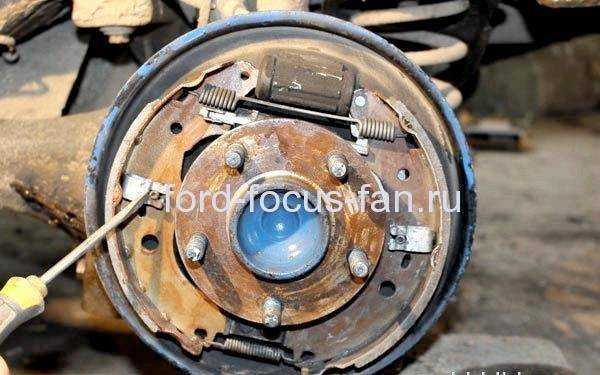

6. Поверните вверх..

7. …и снимите прижимные скобы обеих тормозных колодок, потянув их на себя.

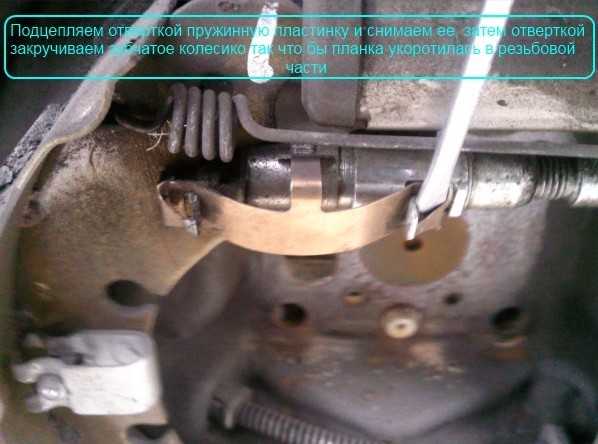

8. Если снимаете изношенные тормозные колодки для замены новыми, предварительно установите регулятор зазоров в исходное положение, для чего отожмите вверх отверткой пружинный упор храпового механизма регулятора…

9.    …и, удерживая упор, заверните пассатижами зубчатую гайку регулятора до упора, вращая ее по часовой стрелке.

11.    Немного отведите назад заднюю колодку и снимите распорную планку в сборе с регулятором зазора.

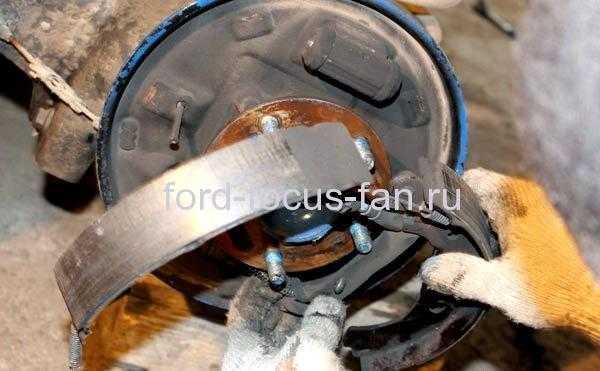

12.    Переместите тормозные колодки вниз, снимая их с нижнего упора на щите тормоза, чтобы ослабить натяжение нижней стяжной пружины, снимите пружину и переднюю колодку

При работе пассатижами и отверткой будьте осторожны. Рекомендуем пользоваться специальными клещами для снятия стяжных пружин

14.    …отсоедините наконечник троса от разжимного рычага и снимите заднюю тормозную колодку.

Сразу после снятия колодок закрепите поршни рабочего цилиндра любым доступным способом (например, стяните резиновым жгутом или свяжите проволокой), иначе поршни могут быть вытолкнуты из цилиндра распор-ной пружиной и из гидросистемы вытечет тормозная жидкость.

При снятых колодках не нажимайте на педаль тормоза, так как из рабочего цилиндра будут вытолкнуты поршни и из гидросистемы вытечет тормозная жидкость.

15.    Очистите от загрязнений и осмотрите детали тормозного механизма (рис. 9.6). Деформированные или сильно корродированные детали замените. Сильно растянутые, потерявшие упругость и искривленные пружины замените.

При каждой разборке тормозного механизма заменяйте прижимные скобы новыми.

Рекомендуем при замене тормозных колодок заменять распорные планки в сборе с регуляторами зазоров, если они начали корродировать, так как при дальнейшей эксплуатации коррозия может вызвать отказ регулятора зазоров.

Детали регулятора зазоров левого тормозного механизма невзаимозаменяемы с соответствующими деталями правого тормозного механизма — не перепутайте их!

Передняя 8 и задняя 1 колодки заднего тормозного механизма разные по конструкции (к задней колодке с помощью заклепочной оси присоединен разжимной рычаг стояночного тормоза, а фрикционная накладка передней колодки короче, но толще, чем задняя колодка). Помимо этого задние тормозные колодки различаются как левые и правые.

17.    Освободите поршни рабочего цилиндра от фиксирующего приспособления, сожмите раздвижными пассатижами поршни рабочего цилиндра и установите тормозные колодки в порядке, обратном снятию.

Учтите, что при утапливании поршней в цилиндр повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.

19.    Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10-15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Если щелчки прекратились, зазор установлен.

20.    Установите на место колесо. Проверьте легкость его вращения.

21.    Аналогично замените тормозные колодки тормозного механизма другого колеса.

22.    После установки тормозных колодок отрегулируйте стояночную тормозную систему

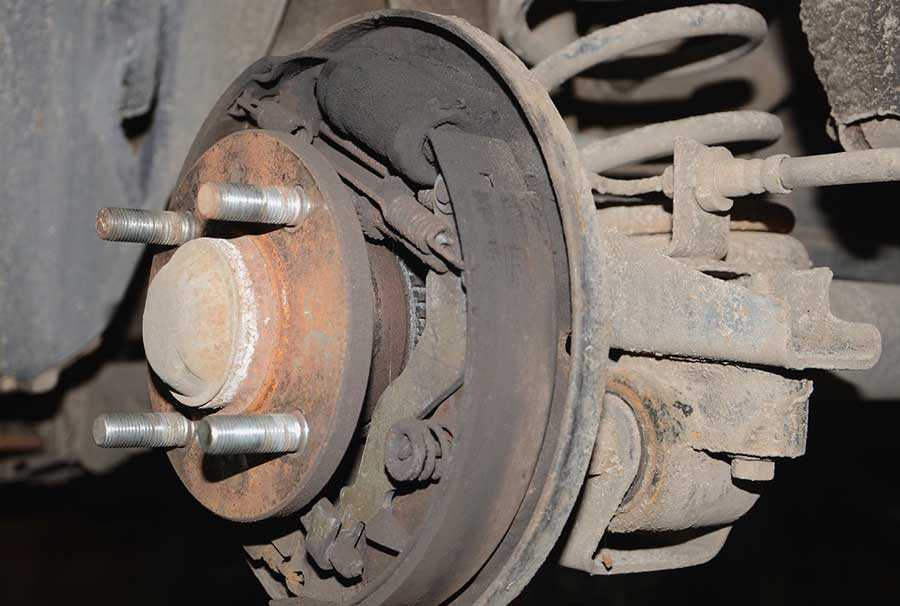

Проверка задних тормозов Форд Фокус

Проверка и обслуживание задних барабанов Форд Фокус 2. Азбука Форд 5 серия, часть 2. ? Первая часть по замене.

Гайка регулировки фокуса Ford Focus

Затем мы выясним, как удалить барабан Ford Focus 2. Сначала ослабьте кабель ручного тормоза. После этого с помощью молотка рядом с каждой шпилькой (при этом не касаясь шпильки), пока она не начнет смещаться. Далее, подевая монтирует с обеих сторон попеременно.

Как заменить задние колодки на Ford

Удалите клипы. Здесь удаляется барабан, вот что мы удалим: я показываю отверткой крепежные вставки, поворачиваю их вверх или вниз, так что это удобно и, с помощью отвертки, вытащить его, затем мы удаляем нижнюю пружину.

Как правильно собрать колодки для Ford 2

Затем отсоедините ручной тормоз.

Так выглядит «тормозная система» Ford Focus 2. Две прокладки, закрепленные сверху пружинной и резьбовой регулировочной стойкой. Я также уменьшу подушки маленькой пружиной.

Отсоединить кабель ручного тормоза

И снизу вы можете увидеть кабель ручного тормоза, его тоже нужно удалить, в паз тянуть себя к круглому гнезду, и это ваши руки, и просто собрать первый положить веревку бар на месте (как показано на вершина). Для новых тормозных колодок (с ослабленной ручкой) вам необходимо установить новое расстояние до барабана. Для того чтобы его можно было носить, но также и так, чтобы подушки находились не слишком далеко от внутренней поверхности барабана. Это делается с помощью той же регулировочной стойки.

Поместите колодки в обратном порядке

Закрепите подушки Ford Focus (фото выше), сняв нижнюю пружину и разместив верхние кулачки на цилиндре, а затем вытащите подушки вниз и закрепите пружину.

Верните барабан на место

Мы крепим держатели по бокам и соединяем кабель ручного рычага. Затем установите барабан на место и поместите колесо. Замена завершена.

Режимы работы тормозов

Тормозящая колодка состоит из двух разнородных веществ, плотно спрессованных друг с другом. Ее основой является стальная пластина, к которой надежно приварен рабочий материал.

Он изготовлен из асбестовых компонентов, которые хорошо работают в условиях повышенного трения, постоянно испытывая тяжелые неблагоприятные нагрузки.

Кроме трения, на колодки воздействуют резкие ударные, механические нагрузки при нажатии водителем педали тормоза.

В зоне их действия постоянно вылетают камни, грязь, пыль. На тормозные элементы разрушительно воздействует дождевая вода.

Резкие температурные скачки, дорожные реагенты приводят в совокупности к тому, что асбестовая поверхность покрывается трещинами, сколами, задирами.

Рабочий слой колодок становится все меньше и меньше. В итоге, при нажатии на тормозную педаль, машина начинает тормозить с меньшей эффективностью. Существует множество факторов, влияющих на динамику торможения.

Среди них есть объективные показатели, такие, как естественный износ, трение, а также субъективные условия эксплуатации транспортного средства:

Стиль вождения автомашины.

Плавная, неспешная езда сохраняет тормозные колодки. Агрессивный стиль движения резкими рывками с места и быстрым замедлением создает увеличенные нагрузки, приближая износ тормозов.

Режимы движения.

Городская эксплуатация, езда по горной местности заставляют чаще тормозить. Даже при самом аккуратном торможении неумолимо сокращается период службы колодок.

Объем загрузки машины.

Загруженный до отказа багажник автомобиля увеличивает усилие торможения из-за перераспределения нагрузки на его заднюю ось. Задние колодки будут изнашиваться интенсивнее передних.

Конструкция коробки перемены передач.

С учетом всех равнозначных факторов, на машинах с автоматикой тормоза работают более нагружено. Это вызвано более частым нажатием педали тормоза.

Неполадки тормозов.

Заклинивший рабочий цилиндр, закисающие направляющие суппорта, поврежденный диск тормозов непременно приведут к неравномерному износу тормозных колодок и, как следствие, потребуется их досрочная замена.

Состав накладок для торможения.

Дешевые, от неизвестных изготовителей, некачественные накладки, изготовленные с недолговечных материалов, имеют сниженный ресурс эксплуатации.

При работе в тяжелых условиях они неравномерно изнашиваются, оставляя механические отложения, опасные отходы, ухудшающие функционирование тормозов в целом.

Замена Задних Барабанных Тормозов Форд Фокус 2 ~ SIS26.RU

Форд Фокус Фан

Подмена задних тормозных колодок Форд Фокус 2. Сцепление форд фокус 2 (ford focus ii) спец цены. Замена сайлентблоков форд фокус 2. Видео

Тормозные системы форд находятся на неплохом счету. Замена лампы стопа форд фокус 3 задний фонарь форд фокус 3 2012 года (седан). Фонарь понадобится снять, для замены задних ламп. Но поставив барабаны на заднюю подвеску 2 -ки Русские собиратели пошатнули их. Поменять задние тормозные накладки труднее, чем передние…

Замена колодок фф2

Как поменять задние колодки форд фокус 2.

Подмена колодок 2 -ки при правильном подходе отнимет у вас не достаточно времени. Подмены колодок выполняются на 2-ой модели форд фокус в среднем через 150-200 тыс км. На данный момент мы покажем как самому поменять задние тормозные колодки на форде, но, до того как начать, желаю напомнить какие конкретно тормозные колодки для 2 -ки для вас нужно приобрести.

Почему? Отвечу — колодок 2 -ки два вида: для барабанных тормозов и дисковых, как различить дисковые и барабанные тормоза ? Необходимо всего только поглядеть — стоят у вашего фокус 2 на задней подвеске барабаны либо дисковые (супортные) тормоза.

Как верно собрать колодки на форд 2

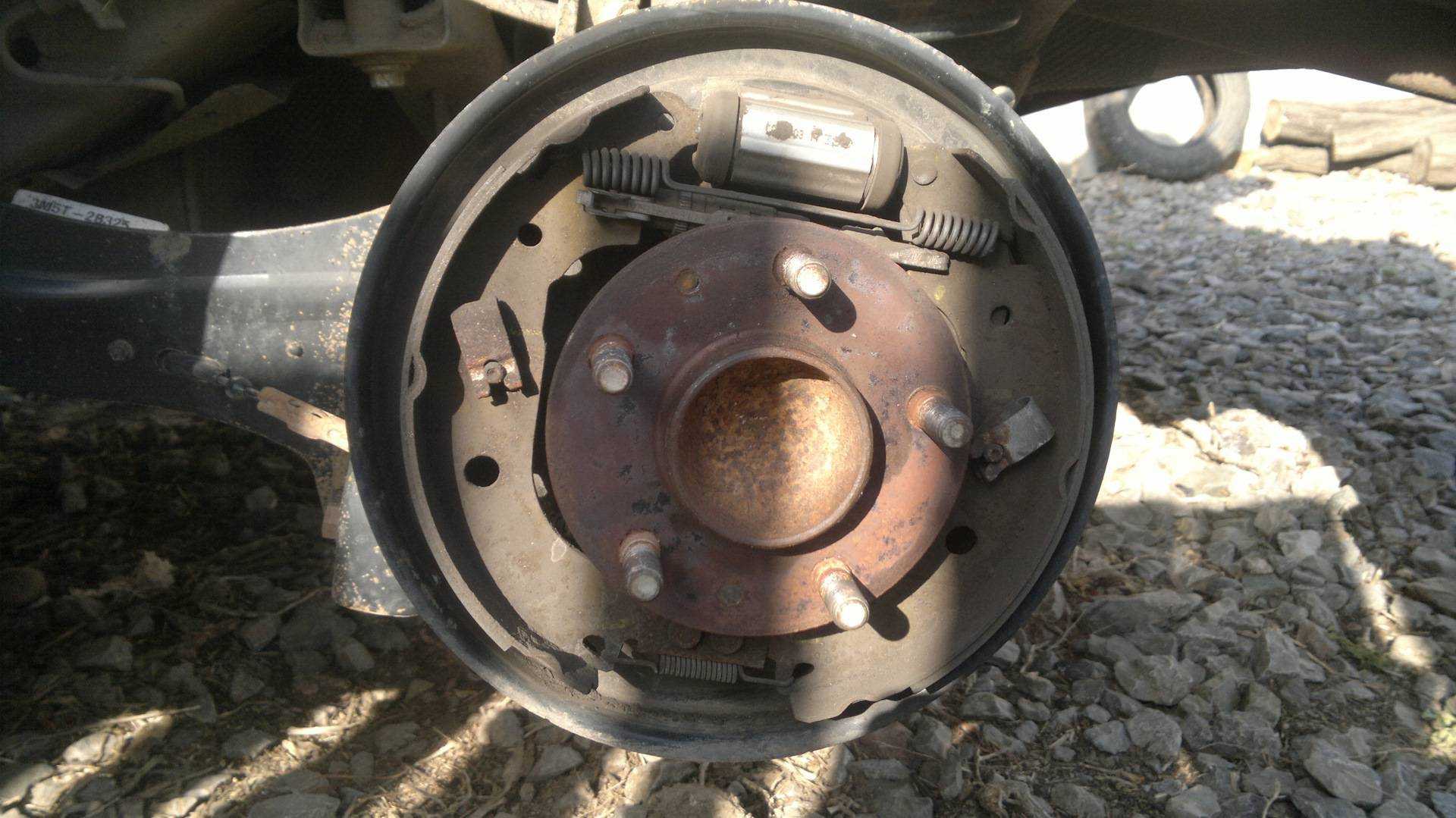

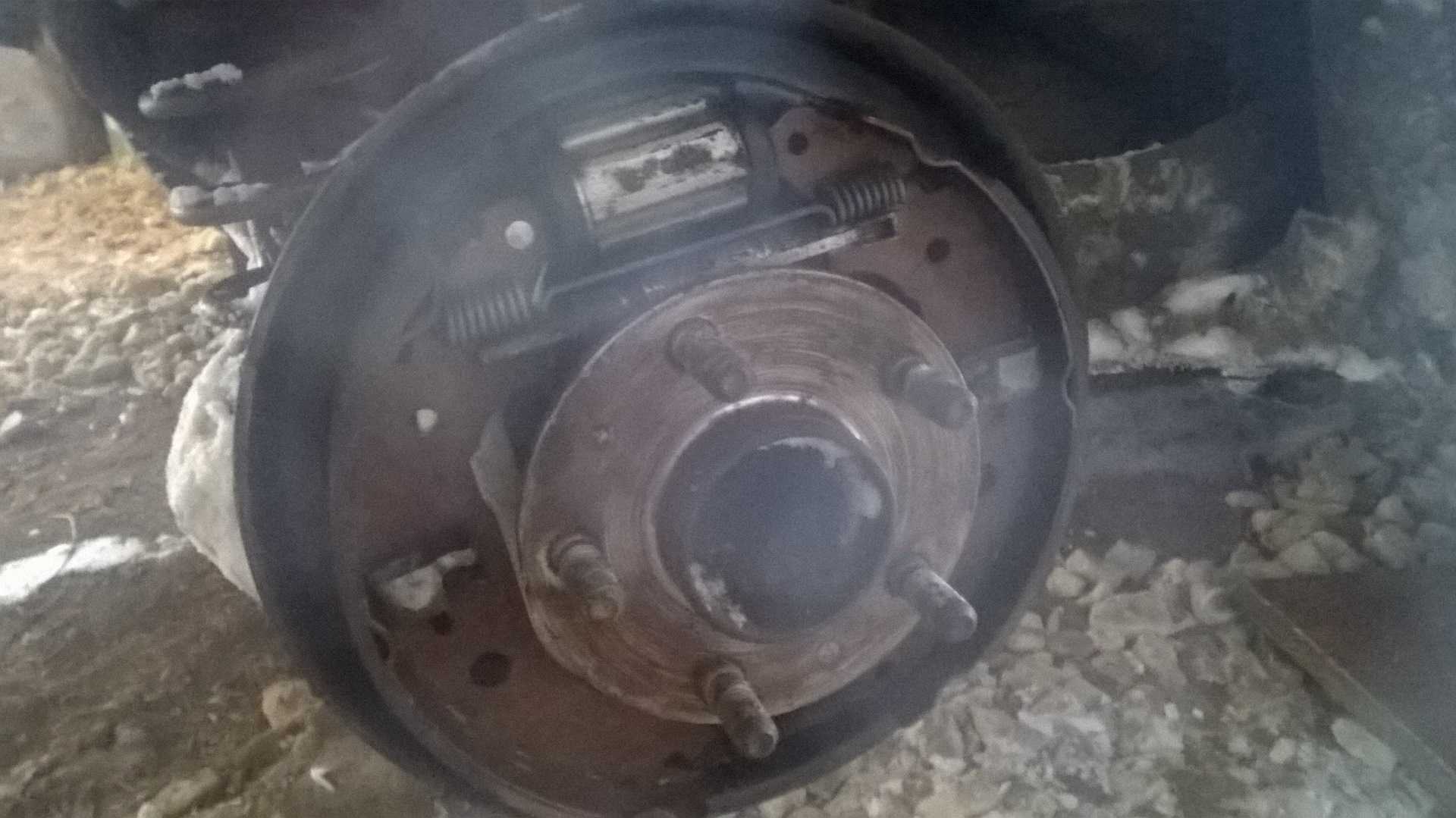

Вот так смотрится барабан 2 -ки, а означает ваши тормозные колодки должны быть формы полумесяца. Замена задних барабанных тормозов стали у меня форд фокус 2004г я. В этой статье мы разберем такие вопросы, как: замена антифриза форд фокус 2, течь антифриза, сколько литров заливать, как слить. Для дисковых тормозов употребляются такие же колодки (накладки), как и фронтальные.Сначала расслабим трос ручника форд фокус. Форд фокус 2 не открывается багажник: как открыть. Виды тюнинга передних фар и задних фонарей на автомобиле форд фокус 2 (3) своими руками: установка «ангельских глазок» и «ресничек» на ford focus. На форд фокус 2 замена антифриза на форд фокус 2 в охладительной системе. Делается это в салоне; необходимо снять кожух ручника фокус 2, а под ним находится шпилька с гайкой 13 мм, раскрутите ее до конца.

Кожух ручника форд фокус 2, как ослабить либо натянуть ручник

Как поменять задние тормозные колодки Форд Фокус 2

Мата нет В этом видео я показал как можно просто поменять задние тормозные колодки на фокусе 2.Вариантов.

Проверка задних тормозов Форд Фокус

Проверка и обслуживание задних барабанов Форд Фокус 2. Азбука Форд 5 серия, часть 2. ? Первая часть по замене.

Гайка регулировки ручника Форд Фокус

Далее, разберемся как самому снять барабан форд фокус 2. В первую очередь ослабим трос ручника. После чего, молотком простучим возле каждой шпильки (при этом не задевая шпильку), пока он не начнет смещаться. Далее, поддевая монтировками с обеих сторон поочередно.

Как заменить задние колодки на форде

Снимаем зажимы Вот барабан снят, здесь вот что мы снимем: показываю отверткой крепежные вставки, проворачиваем их верх или вниз, чтобы удобно было и, прижав отверткой, вытаскиваем, дальше снимем нижнею пружину.

Как правильно собрать колодки на форд 2

Дальше осталось отсоединить трос ручника.

Так выглядит «тормозная система» форд фокус 2. Форд фокус 2 :: акустика в передних дверях | ch’. Замена задних тормозов вы знаете как заменить задние тормозные колодки форд фокус 2. Две колодки, скрепленные сверху пружиной и резьбовой регулировочной распоркой. Снижу колодки также стянуты малой пружиной.

Отсоединить трос ручника

И снизу видно трос ручника, его тоже нужно снять, по пазу тянете на себя до круглого гнезда и он ваших руках, и так же собираете первым ставите трос ручника на место (как показано на верху). Для новых тормозных колодок (при ослабленном ручнике) нужно выставить новое расстояние до барабана. В наших автосервисах можно оперативно и недорого произвести замену передних и задних стоек форд фокус 3. Замена заднего амортизатора форд https: замена задних стоек стоек стабилизатора,. Для того, чтобы его можно было одеть, но и чтобы колодки не слишком далеко оказались от внутренней поверхности барабана. Делается это той же регулировочной распоркой.

Ставим колодки в обратном последовательности

Устанавливаются колодки форд фокус (фото выше) сняв нижнюю пружину и установив их верхние кулачки на цилиндрик, а потом стягиваете колодки внизу и застегиваете пружину.

Ставим барабан задний на место

Застегиваем держатели по бокам и подсоединяем трос ручника. После чего устанавливаете барабан на место и ставите колесо. Замена задних тормозных колодок форд фокус 2. Открутить и снять колесо. Вытащить пружину на заднем суппорте. Замена задних тормозных колодок на форд фокус 2. Замена закончена.

Источник

Виды тормозных колодок на Форд Фокус 2

Новая и старая колодки!

Колодка устанавливается в тормозной суппорт, а он в свою очередь старается сделать минимальным промежуток времени от момента нажатия педали до блокировки колодками тормозного диска. Независимо от бренда, тормозные колодки Фокуса должны обеспечивать отличный коэффициент трения, выдерживать высокие температуры, не выкрашиваться и, конечно, иметь длительный ресурс.

Идеальных колодок не бывает. Если какая-то модель работает очень тихо и мягко, то она быстро стирается. Если ресурс у колодки высокий, то она может скрипеть и жёстко осаживать тормозной диск, изнашивать его, поэтому каждому водителю необходимо найти компромисс.

Типы колодок

Свойства колодок зависят от состава фрикционной накладки, а они бывают нескольких типов:

1. Колодки полуметаллические. Очень долговечные колодки, которые состоят из металлического порошка, порошка меди, графита и смеси неорганических наполнителей. Могут сильно шуметь при торможении и не любят низких температур.
2. Колодка органическая. Изнашиваются довольно быстро, зато работают практически бесшумно. Могут образовывать много пыли. Состоят из стеклянных, резиновых, кевларовых и углеродных волокон, а связывающим компонентом, как правило, выступает высокотемпературная смола.
3. Низкометаллические колодки. По сути, технология их изготовления не отличается от органических, но с 10-30-процентной долей стального или медного порошка. Могут создавать много пыли и более шумные в использовании.
4. Керамические колодки. Самые дорогие и прогрессивные. Работают тихо, практически не изнашивают тормозной диск. Выполнены из керамических волокон с небольшой долей цветных металлов.

Признаки износа тормозных дисков

Проводить визуальный осмотр важно, но делать это каждую неделю или месяц непрактично. В связи с этим, водители должны четко понимать, какие признаки в поведении машины говорят о необходимости заменить тормозные диски. В этот список входит следующее:

В этот список входит следующее:

• Появление вибраций и характерного биения педали тормоза/руля при небольшом нажатии. Это говорит о том, что диск искривлен или деформирован.
• Сильное биение и ощутимые колебания во время торможения – явный признак наличия проблемы. В этом случае рекомендуется провести визуальный осмотр дисков и направиться на дальнейшую диагностику.
• Автомобиль уводит в сторону. Случаться это может как по причине неисправности подвески, так и при неравномерном износе тормозных дисков или колодок.
• Появление характерного скрежета. Это говорит о том, что колодки износились, при этом металл трется о металл. Рекомендуется срочно заменить детали, иначе можно серьезно повредить исправные диски.

Не забывайте проводить визуальный осмотр тормозных дисков на наличие сколов и трещин. Сделать это нетрудно, просто выйдя из авто. Полную диагностику всех узлов тормозной системы вам сделают только профессиональные механики в специализированных техцентрах, но некоторые детали можно поменять и самостоятельно.

Инструкция по замене задних тормозных колодок Ford Fusion

1. Прежде чем приступить к снятию тормозного барабана выполняем как правильно несколько банальных операций: ослабляем гайки крепления заднего колеса, поддомкрачиваем заднюю часть автомобиля, снимаем колесо.
2. После проделывания предварительных процедур находим с задней стороны тормозного барабана четыре болта на 17 ( крепления ступицы ), болт на 8 (крепление датчика ABS ), которые необходимо открутить, вытянуть датчик ABS и потянув на себя снять ступицу вместе с тормозным барабаном.
3. Такой вид будем иметь после снятия барабана.

С помощью пластиковой отвертки, подцепив пружину, как показано фото снимаем ее. После чего закручиваем зубчатое колесо до тех пор, пока резьба не скроется в планке.

Затем с помощью плоскогубцев снимаем верхнюю и нижнюю пружины стягивающие колодки. После чего повернув фиксирующие шайбы вытянуть штифты, с помощью которых тормозные колодки удерживаются на щитке.

Разобрав весь тормозной механизм, тщательно протираем все его детали, при необходимости промываем и смазываем тонким слоем графитовой смазки резьбовое соединение распорной планки, как показано на фото.

А вот теперь самое важное, как собрать тормозной механизм и установить колодки, чтобы после этого все работало. Сначала необходимо собрать распорную планку.
При этом важно помнить, язычок на пружине, устанавливаемой на распорной планке правого колеса должен смотреть вниз, а на левом колесе вверх

Резьбовая часть планки должна устанавливаться к тормозной колодке, к которой крепится трос ручного тормоза.

Далее устанавливаем колодки таким образом, чтобы первой была поставлена и зафиксирована крепежным штифтом и шайбой колодка с рычагом для ручника. Вторую колодку устанавливаем , но не фиксируем и зацепляем нижнюю пружину. Теперь немного вывернув на себя обе колодки, вставляем между ними распорную планку и только после этого можно надевать верхнюю пружину. Преодолев определенное усилие, заводим верхний ее край в прорезь рабочего цилиндра, после чего фиксируем ее на щитке и надеваем тормозной барабан, закручиваем ступицу и датчик.
Не запуская двигатель Ford Fusion, медленно и легко несколько раз нажимаем на педаль тормоза, при этом должны быть слышны щелчки в тормозных барабанах. Данные щелчки свидетельствуют о том, что распорная планка подводит тормозные колодки к внутренней части барабана до необходимого зазора. Также при такой автоматической регулировке ручник принимает нужное положение и необходимый для нормальной его работы диапазон по щелчкам.
В случае отсутствии щелчков во время нажатия на педаль тормоза, ручник окажется не рабочим, а общие тормоза неэффективными.
На представленном фото вы можете увидеть, как должна выглядеть правильно собранная и установленная распорная планка

При подготовке публикации, о том как правильно поменять задние тормозные колодки Ford Fusion, были использованы фотоснимки с сайта

Замена Задних Колодок Форд Фокус 2 Дисковые

Ресурс тормозных колодок задних колес на Форд Фокус второго поколения выше, чем у фронтальных, но особо расслабляться не нужно. Обычный пробег до смены может очень отличаться на различных автомобилях и находится в зависимости от массы характеристик и причин.

Например, одинаковые фирменные мягенькие фордовские колодки на одной машине быть расслабленно пройти до сотки тыщ км, а на другой не протянут и 20. Ориентироваться необходимо сначала по состоянию тормозного механизма. Загодя до того как поменять задние колодки на Форд Фокус 3.

5, разберёмся в тонкостях процесса, выберем нужные артикулы и переберём некие бренды.

Когда поменять и какие колодки находить на смену родным

Нашему клиенту остается управления по эксплуатации Фокуса молвят что, что колодки сзади изменяются на протяжении износа.

Тормозные колодки дискового механизма (новые и старенькые при сравнении)

Официальные дилеры при проведении гарантийного ТО меняют колодки тогда, если их износ не превосходит 50% В итоге ориентироваться необходимо только по эффективности работы тормозной системы и работе ручника.

В основной массе толщина задних накладок к 100 тыщам пробега составляет от 4 до 6 мм, увы докатывать до миллиметровой толщины не смотря на это не рекомендуется. Колодки изменяются на обоих колёсах, другими словами, брать необходимо две пары сходу, причём учебника производителя и 1-го типа.

Новенькая колодка обязана иметь толщину фрикционной накладки двух или больше 11 мм.

Если вести речь о определенных моделях колодок, то для Фокуса с барабанными тормозами в большинстве случаев хвалят три комплекта:

• Ate 03.0137–0467.5;
• TRW GS 8736;
• Ferodo FSB 687.

Задние тормозные колодки с дисковым механизмом TRW.

Поближе всего по чертам к необычным (а часто их и ставят на конвейере, увы с фордовским логотипом) колодки АТЕ.

Более жёсткие по месту работы и поболее дорогие — Hankook Frixa S1 , спортивные, однако гулкие TRW Ceramic , из дешевых моделей нередко советуют TRW GDB1938 (около 1200 рублей), в последние годы продаются появились колодки CTR CKF-14. Компания занимается обычно деталями подвески, однако новые колодки публика оценила хорошо, ну и стоимость около 900 рублей для такового уровня свойства в рамках нормы.

Смена тормозных колодок с барабанным механизмом

Смена колодок на втором Фокусе с барабанным механизмом не займёт длительный период. Для выполнения работ пригодится стандартный набор инструментов, круглогубцы, несколько массивных отвёрток.

Дополнительно понадобятся для демонтажа закисшего по другому подклинивающего барабана два болта с резьбой на 8 (в неких вариантах на 6) для принудительного отрыва барабана от ступицы.

Замена колодок задних дисковых тормозов

Меняем колодки задних дисковых тормозов Focus 3. Тормозной суппорт с ручником. http://autobizacademy.ru/

1. Из салона ослабляем фронтальный трос ручника. Для этой цели снимаем декоративную крышку на тоннеле, поднимаем её наверх по рычагу. Лицезреем контргайку и гайку на наконечнике троса. Срываем и откручиваем контргайку, ослабляем очень гайку регулировки натяжения троса накидным ключом на 13 либо головкой с воротком.

• «Фирменный» съёмник типа болтов.
• Осматриваем на предмет подтёков.
• Новые колодки на своём месте.

Смена задних тормозных колодок с дисковым тормозом

Так смотрятся задние дисковые тормоза.

Колодки дискового тормоза изменяются по другой технологии и так же для проведения работ, не считая стандартных инструментов, будет нам нужен спецключ-шайба с 2-мя штифтами. Они продаются набором и ах так смотрится это хозяйство:

Возможно обойтись и без фирменного ключа. Для этой цели изготовим приспособление из металлической полосы шириной 3-4 мм. Ширина пластинки в рабочем торце может быть 23-24 мм. Приспособление есть вариант сделать на наждачном станке, выбрав по центру пластинки паз шириной 15 и глубиной 5 мм потому что показано на фото снизу.

Когда нашему клиенту остается подготовлено, набор колодок куплен на две стороны, приступаем к подмене.

1. Откручиваем заднее колесо.
2. Поднимаем автомобиль на домкрате, снимаем колесо.
3. Плоской отвёрткой поддеваем проволочный пружинный фиксатор колодок, вынимаем его из пазов и осматриваем на предмет повреждений и коррозии. По мере надобности меняем его.

Демонтируем колпачки и заглушки.

Колодка треснула на две части.

Видео о подмене колодок с дисковым механизмом на Форд Фокус 5

Когда что остается сделать нашему клиенту четыре колодки установлены на обоих колёсах, активно жмем на тормоз , чтоб установить лучший зазор меж колодками и диском. Проверяем работу тормозов на ходу. Успешной смены, крепких тормозов и хороших всем дорог!

Какие колодки стоит купить

Самым простым решением и правильным решением станет покупка фирменной продукции. Компания Ford жестко контролирует качество изделий, что гарантирует долговечность и стойкость колодок к перегреву, а также отсутствие неравномерного стирания фрикционного слоя и скрипов. Впрочем, такие изделия имеют куда более высокую стоимость, чем у аналогов.

Говоря о продукции других изготовителей, весьма выгодным решением для FF2 станут колодки от компаний, которые известны по всему миру в качестве производителей тормозных элементов и фрикционных изделий. Среди таких брендов – Феродо, Брембо, ТРВ.

Что касается конкретных моделей продукции, для второго Фокуса с барабанной тормозной системой лучшие отзывы автовладельцев имеют следующие комплекты:

• АТЕ 03013704672;
• TRW GS8736;
• Ferodo FSB687.

Наиболее близкие параметры к оригинальной продукции имеют изделия АТЕ – это и неудивительно, ведь их часто применяет американский автоконцерн при заводской сборке своих машин.

Повышенная стоимость и жесткость — изделия Hankook Frixa S1, спортивный характер езды с увеличенной шумностью обеспечат TRW GDB1938, а из доступных решений можно порекомендовать продукцию от компании СТР с индексом CKF14. Этот бренд выпускает компоненты подвески, но их новый ассортимент элементов тормозной системы был высоко оценен автолюбителями, да и стоимость изделий оптимальна для отечественных автолюбителей.
