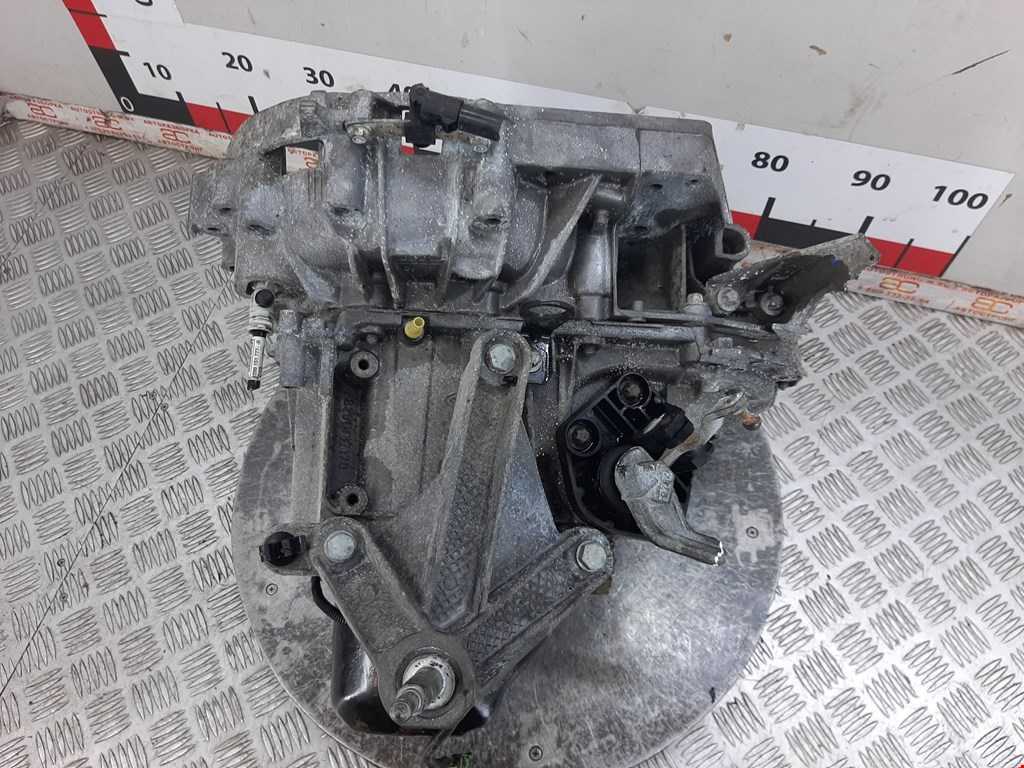

Коробка передач JH3 на Ладе включает картер сцепления, КПП, заднюю крышку картера. Благодаря муфте с подшипником, имеющейся в коробке, осуществляется включение и выключение сцепления в коробке. При смене скоростных режимов не создаются посторонние шумы. КПП Лада Ларгус обеспечивает возможность быстрого разгона. Средний рабочий ресурс данной коробки составляет примерно 250000 км пробега.

Привод управления КПП включает кулису, рычаг. Следует отметить наличие конического дифференциала. В нижней части картера присутствует сливная пробка. Управление ею осуществляется жесткой тягой. Ее корпус выполнен из алюминиевого сплава. Версия JH3 540 может встречаться в пятиместном Ларгусе, где присутствует мотор с 8-ю клапанами.

Механика Рено Аркана 1.6 л TL8

Это 6-ступенчатая коробка для французского кроссовера, которая идет в паре с мотором в 1.6 литра и полным приводом. МКПП6 Renault Arkana TL8 была разработана на основе модели TL4 и изначально была ориентирована на полноприводные автомобили Альянса Рено-Ниссан.

Конструкция

Это современная трансмиссия, в которой реализованы следующие принципы:

2-вальная компоновка;
Управление за счет 2-х гибких тросиков;
Синхронизаторы на всех скоростях, в том числе и на задней;
Гидравлический привод сцепления.

Передача крутящего момента на задние колеса происходит через карданный вал, что подключен через редуктор. Для включения полного привода в салоне кроссовера предусмотрена специальная клавиша, что замыкает электромагнитную муфту.

Масло

Как и в случае с предыдущей трансмиссией, замена масла в ней не предусмотрена заводом. Тем не менее, на СТО рекомендуют производить замену раз в 60 000 км.

Ресурс

Как показывает практика, ресурс механики Рено Аркана 1.6 TL8 не впечатляет и находится у отметки в 150 000 км. Однако, если не штурмовать кроссовером бездорожье и не экономить на обслуживании, ее ресурс значительно увеличится.

Проблемы

Как и модель JR5, МКПП TL8 не имеет явных слабых мест. Что касается наиболее распространенных неисправностей, то имеет место течь масла через сальники, а также шумовой фон.

В целом механика Рено Аркана 1.6 – как JR5, так и TL8 – неплохо себя проявляет. Их вполне достаточно для работы в паре со 114-сильным двигателем кроссовера.

Разборка дифференциала

Теперь можно приступить к разборке дифференциала. Для этого снимаем стопорное кольцо:

Переворачиваем коробку, вытаскиваем сальник (ударив по одному краю сальник перекосится и потом можно поддеть и вытащить его), под ним находится другое стопорное кольцо. Его тоже нужно демонтировать, это кольцо поджато пружинной шайбой дифференциала. Для облегчения снятия можно зажать в больших тисках шестерню дифференциала и картер. Это облегчит снятие.

Теперь дифференциал держится только за счет посадки в подшипниках. Подкладываем что либо под коробку и выбиваем дифференциал, нанося удары по валу через выколотку. При этом нужно быть очень аккуратным, чтобы не забить шлицы. Или еще лучще использовать рихтовочный молоток. Некоторые молотят этим дифференциалом по деревяшке пока не выбьют

Широкое пружинное кольцо должно быть установлено так как на снимке, при сборке на это обратите внимание. Оно служит для обеспечения необходимого натяга подшипников

Вообще здесь два кольца, тонкое приклеилось к шестерне:

Большой подшипник просто выбиваем, для того чтобы выпрессовать маленький нужно снять привод спидометра, и стопорное кольцо:

Выдергиваем вверх валик спидометра узкими щипцами и тогда вытаскивам шестерню:

Затем вынимаем стопорное кольцо и выбиваем подшипник.

Выбор завода или выбор народа!?

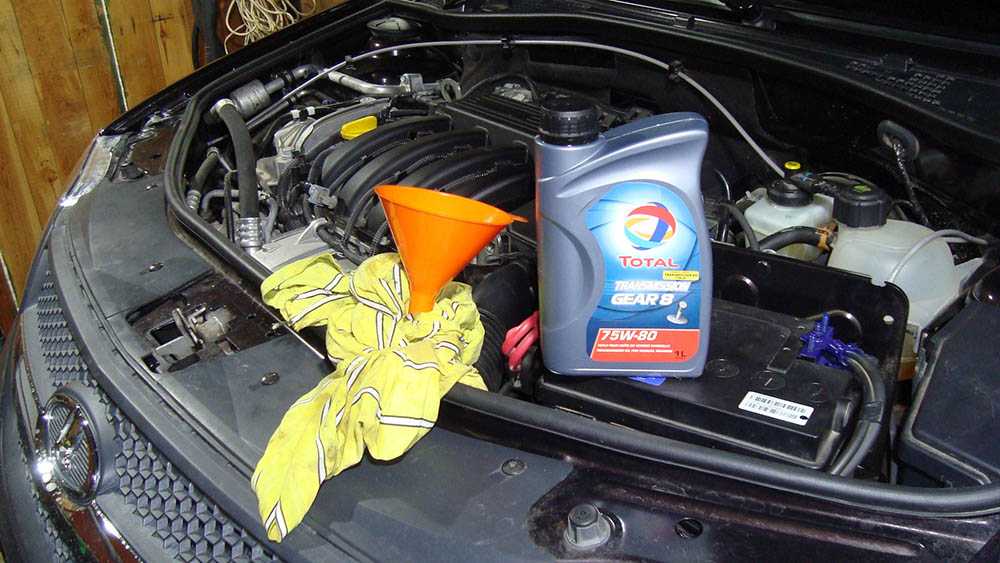

Завод изготовитель, для замены в механической КПП (маркировка MTF), рекомендует фирменное, трансмиссионное масло: ELF Tranself NFJ 75W80 (полусинтетика), 75W90 (синтетика), (цена за 1 литр на сегодняшний день в пределах 600 рублей). Необходимый объём для замены – 3,5 литра.

Официальные дилеры рекомендуют именно это масло в АКПП. И это не удивительно, это же Elf

В АКПП, согласно “мануалу” от завода, следует лить ELF Renaultmatic D3 Syn, которого для полной замены хватит около 4 литров.

Опытные “Логановоды”, путём личных проб и ошибок в замене трансмиссионного масла выделяют лидеров, которые по качеству и техническим свойствам ничуть не уступают рекомендованным от завода Renault.

Casrtol Syntrans Transaxle 75W-90 (синтетическое) – согласно большинству отзывов, является лучшим аналогом в своём роде, после рекомендуемого производителем. Автомобилисты отмечают, что сразу после начала эксплуатации, передачи включаются намного плавнее и легче, а также пропадает хруст при включении задней передачи.
MOTUL GEAR 300 75 W-90 – точно также, как и у вышеназванного фаворита, пользователи отмечают мягкое включение передач, отсутствие посторонних шумов и хруста.

Несмотря на всё выше сказанное, любители автомобилей Рено Логан, отмечают и явного аутсайдера, и не рекомендуют к замене на масло SHELL Getriebeoil EP 75w90 GL4. Судя по недовольным высказываниям, МКПП в тандеме с трансмиссионным маслом от данного производителя, начинает вести себя как обеспокоенный жеребец. Практически во всех случаях встречается гул, хруст и шум со стороны коробки переключения передач.

Это интересно: Особенности устройства, описание компрессора кондиционера Lada Granta

Рено Симбол. Снятие и установка коробки передач

В данном подразделе описано снятие коробки передач как отдельного агрегата с отделением его от двигателя, установленного на автомобиле.

Специальный инструментМоменты затяжки

Снятие:

– установите автомобиль на подъемник или эстакаду;

– снимите защитный кожух силового агрегата;

– отсоедините провод от отрицательной клеммы аккумуляторной батареи;

– отсоедините контактные разъемы от ЭБУ и выключателя подачи топлива при ударе, отведите провода в сторону от зоны работы и закрепите их;

– снимите воздухозаборный патрубок воздушного фильтра;

– демонтируйте поддон аккумуляторной батареи;

– отсоедините трос сцепления от коробки передач и отведите его в сторону;

– отверните два болта и снимите датчик положения коленчатого вала, расположенный вверху в зоне маховика;

– отсоедините «массовые» шины от картера коробки передач;

Не выворачивайте полностью верхний болт крепления коробки передач к двигателю

– выверните болты крепления коробки передач к блоку двигателя, но оставьте верхний болт завернутым от руки до момента снятия коробки передач (Рисунок 4.15);

Нижняя передняя гайка крепления коробки к двигателю

– отверните и снимите переднюю нижнюю гайку крепления коробки передач к двигателю, запомнив установку кронштейна крепления проводки (Рисунок 4.16);

Болты (В) крепления коробки передач

– выверните два болта поддеривающих кронштейнов В

– снимите передние колеса;

– снимите вал привода правого переднего колеса (см. подраздел «Привод передних колес»);

– снимите вал привода левого переднего колеса вместе со ступицей колеса (см. подраздел «Привод передних колес»);

– снимите стартер (см. раздел «Электрооборудование»);

– разъедините контактные разъемы выключателя света заднего хода и датчика спидометра, снимите датчик спидометра;

– снимите приемную трубу системы выпуска отработавших газов;

Рисунок 4.18. Болт (В) тяги привода переключения передач (под чехлом) и болт крепления задней опоры коробки передач (стрелка)

– снимите тягу привода переключения передач в сборе, вывернув болт В (Рисунок 4.18) и три болта крепления теплозащитного щитка, для получения доступа к опоре рычага переключения передач;

– снимите болт крепления реактивной тяги;

Рисунок 4.19. Крепление задней опоры коробки передач

– снимите заднюю опору коробки передач (Рисунок 4.19);

Рисунок 4.20. Соединительная тага (стрелка) между подрамником и кузовом

– снимите соединительную тягу подрамником и кузовом (Рисунок 4.20) с левой стороны;

– снимите стяжку между двигателем и коробкой передач;

– выверните болты крепления рулевого механизма к подрамнику, как описано в разделе «Рулевое управление»;

– для облегчения снятия рулевого механизма установите при необходимости подкладку между задней стенкой двигателя и моторным щитом, чтобы наклонить двигатель вперед;

– отсоедините рулевой механизм и снимите его, закрепите его в стороне ;

– с помощью подъемного устройства вывесите силовой агрегат;

Рисунок 4.21. Три болта (стрелки) крепления опоры на картере коробки передач

– выверните три болта крепления опоры на картере коробки передач (Рисунок 4.21);

– опустите силовой агрегат, насколько это возможно, не повредив при этом шланги системы охлаждения;

– подоприте подрамник подкатным домкратом, подложив обрезок доски на головку домкрата, отверните четыре болта крепления и опустите подрамник до пола;

Рисунок 4.22. Отверните оставшееся крепление коробки передач к двигателю

– подведите под коробку передач подкатной домкрат, отверните оставшееся неснятым верхнее крепление коробки к двигателю (Рисунок 4.22) и вдвоем с помощником выньте коробку передач из-под автомобиля.

УСТАНОВКА

Рисунок 4.23. Установка дополнительной шпильки (стрелка) при соединении коробки передач с двигателем

5. Для облегчения установки КПП применяйте направляющую шпильку (С).

6. Установите:

– подрамник:

– рулевой механизм;

– приемную трубу системы выпуска:

– соединительную тягу подрамника.

– присоединяя к коробке валы привода передних колес, установите новые пружинные штифты и уплотните их герметиком;

– проверьте уровень масла в коробке и совершите пробную поездку.

Инструкция по ремонту МКПП Renault (JR и JH) в случае заклинивания

На автомобилях семейства Lada Vesta, XRAY и Largus используется механическая коробка передач (МКПП) Renault с индексами JR и JH. В ходе эксплуатации этой трансмиссии может возникнуть неисправность, когда невозможно использовать передачу (заклинивание). Для решения подобных проблем для дилерских центров LADA и Renault разработана специальная методика.

невозможно начать движение.
КПП заблокирована.
Невозможно использовать КПП.

зацепление 2-х штоков КПП при выборе зубчатой передачи.

Проверка на утечку масла вокруг КПП.

Необходимые для выполнения действия:

Вывести все штоки КПП в нейтральное положение.

M16x150 вилка, артикул 7703075347
16 закрытый диаметр, артикул 7703062062
Сальник, артикул 8200117602
Масло для МКПП
Крючок (изготовить самому)

Диаметр крючка = 3ммОбщая длина крючка = 220ммL = 10 mmL2 = 150 mmL3 = 70 mm

Что в результате?

Механические коробки для Лада Ларгус в меру надежные, неприхотливые к обслуживанию, легко ремонтируются. Проблем с поиском квалифицированного автомобильного специалиста, способного перебрать JH3 или JR5, не должно возникнуть даже в небольшом городе

Не стоит обращать внимание на заявление производителя касательно о необслуживаемости МКПП. Специалисты рекомендуют менять масло как минимум каждые 80 тыс

км, в идеале – спустя 60 тыс. км. В случае появления даже небольших неисправностей (стук, треск, издаваемый коробкой, не включаются передачи) стоит сразу отправиться в СТО для комплексной диагностики. Своевременный небольшой ремонт станет препятствием развитию серьёзной поломки, сохранит время, нервы и денежные средства автовладельца.

Lada Largus

МКПП JH3

МКПП JR5

Трансмиссионное масло Tranself TRJ 75W-80

edit this post

Коробка передач JH3, JR5, 21809

На автомобиль, в зависимости от комплектации, устанавливаются пятиступенчатые коробки передач Renault JH3 и JR5, а также ВАЗ-21809 (с 2021 г), выполненные по двухвальной схеме с синхронизаторами на все передачи переднего хода и объединенные с дифференциалом и главной передачей. В коробку передач на заводе заливают трансмиссионную жидкость, которая расчитана на весь срок службы автомобиля. Поэтому заменять масло в КПП по срокам ТО не нужно.

КПП JH3

Коробка передач JH3: 1 — задняя крышка кпп; 2 — кронштейн троса сцепления; 3 — вилка сцепления; 4 — картер кпп; 5 — штуцер сапуна; 6 — механизм переключения передач; 7 — полость для датчика скорости; 8 — вал правой полуосевой шестерни дифференциала; 9 — картер сцепления; 10 — первичный вал; 11 — пыльник; 12 — держатель для электропроводов; 13 — крышка маслозаливная; 14 — корпус внутреннего шарнира приводного механизма левого колеса; 15 — выключатель света заднего хода

Двигатель автомобиля, так же как и все двигатели внутреннего сгорания, развивает мощность и крутящий момент в сравнительно узком диапазоне оборотов. При уменьшении числа оборотов двигателя мощность уменьшается

Силовая передача позволяет уменьшать число оборотов ведущего моста по отношению к числу оборотов коленчатого вала двигателя, увеличивая тяговое усилие. Чем выше тяговое усилие, тем меньше скорость движения.

Во время езды на автомобиле возникает необходимость применять различные скорости движения и разные тяговые усилия. Так, например, при движении по глубокому песку скорость незначительна, а для преодоления сопротивления дороги необходимо довольно большое тяговое усилие. Большое тяговое усилие требуется также при трогании автомобиля с места и преодолении крутых подъемов. Напротив, при движении по дороге с твердым по крытием нужно небольшое тяговое усилие, а скорость движения может быть большой.

Для увеличения или уменьшения тягового усилия на ведущем мосте при неизменной величине крутящего момента на валу двигателя в силовой передаче автомобиля используется коробка передач.

Ввиду того, что двигатели различных моделей автомобиля имеют различную мощность, то, конечно, и передаточные числа отдельных передач, а, следовательно, и числа зубьев зубчатых колёс другие. Однако принцип работы коробок передач одинаковый, и операции по разборке, сборке и ремонту в общем аналогичны.

Назначение коробки передач — обеспечить дальнейшее преобразование крутящего момента по величине и направлению в соответствии с нагрузкой на автомобиль, а также создать возможность работы двигателя на холостом ходу.

Основной принцип работы КПП везде одинаков, суть которого заключается в попарном соединении шестерен, которые имеют разное число зубьев. При этом передаваемый шестернями крутящий момент изменяется пропорционально передаточному числу, т.е. отношению чиста зубьев ведомой шестерни к числу зубьев ведущей.

Коробка передач в принципе очень простое устройство.

Механизм управления коробкой передач: 1 – втулка (к ней подсоединяется тяга управления КПП); 2 – фиксатор рычага КПП; 3 – рычаг переключения передач (имеет шаровую опру которая вставлена в корпус); 4 – рукоятка рычага; 5 – пластмассовый корпус

Тяга управления КПП: 1 – стяжной болт; 2 – хомут; 3 – гайка; 4 – тяга; 5 – палец тяги

Тяга крепится одним концом к втулке механизма управления КПП, а другим концом к механизму переключения установленному на КПП.

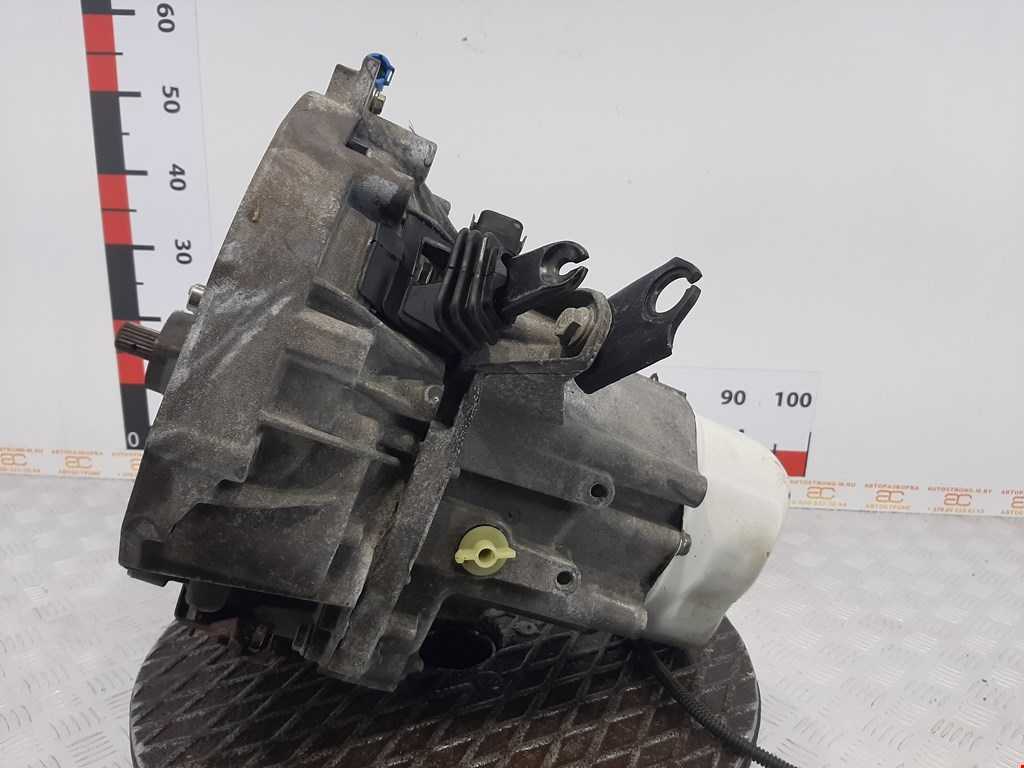

КПП JR5

Коробка передач JR5: 1 — первичный вал; 2 — сальник привода правого колеса; 3 — картер сцепления; 4 — картер КПП; 5 — задняя крышка; 6 — штуцер сапуна; 7 — рым-кронштейн; 8 — рычаг включения передач; 9 — рычаг выбора передач; 10 — датчик скорости или заглушка; 11 — кронштейн крепления тросов управления коробкой передач; 12 — сальник привода левого колеса; 13 — выключатель света заднего хода; 14 — крышка маслозаливная; 15 — трубка подвода жидкости к рабочему цилиндру гидропривода сцепления; 16 — подшипник выключения сцепления

Механизм управления коробкой передач: 1 — трос выбора передач; 2 — трос включения передач; 3 — механизм управления; 4 — рычаг переключения передач; 5 — чехол рычага переключения передач; 6 — рукоятка рычага переключения передач

КПП ВАЗ-21809

Переработанная коробка передач производства ВАЗ с тросовым приводом переключения. Устанавливается на Lada Largus вместо КПП JR5 с 2021 года, в паре с 16-клапанным мотором ВАЗ-21129. Совместно с зарубежными инженерами над коробкой произведён ряд доработок с целью снижения шумов вибраций, в т.ч. был изменен профиль зуба шестерён. Повышена чёткость и сбалансированность переключения передач.
