Проверка свободного хода (люфта) рулевого колеса газ-31105

Технология ремонта гидроусилителя руля

Многие специалисты настоятельно рекомендуют перечитать статьи о гидроусилителях руля конкретно для вашего автомобиля. Некоторые гидроусилители разбираются почти полностью, за исключением пары «шариковая гайка — винт рулевого вала», другие — лучше не трогать. Хотя даже если вы случайно вывернули из гайки винт, а шарики попали в полость редуктора, — просто не растеряйте их.

Читать дальше: Установка фаркопа на шевроле лачетти седан

Этапы ремонта гидроусилителя руля:

1. Для разборки детали возьмите очень прочный шестигранник на «6», а также обычный старый поднос, в который начнёт сливаться АТФ.

2. Снимите предварительно со штуцера заглушки и поднимите ГУР над ведром, вращая сошку, чтобы слить жидкость.

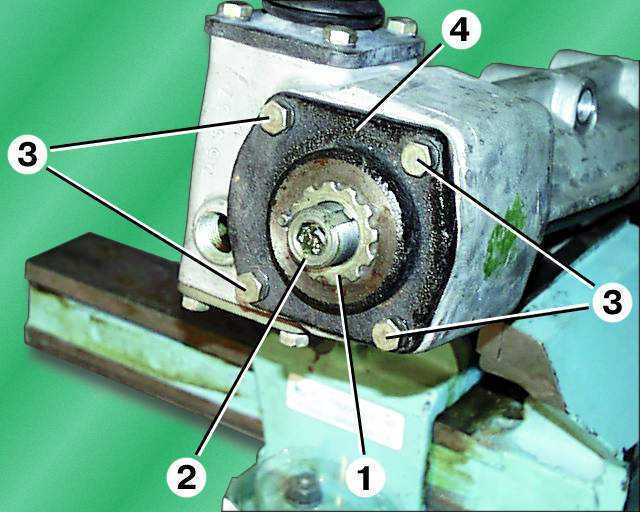

3. Далее снимите вал сошки и открутите четыре болта, посаженных на фиксирующую мастику, а оттого довольно сложно откручивающихся.

4. Открутите контргайку регулировочного винта, а затем, вращая винт, вкрутите его в редуктор, чтобы вытолкнуть вал вместе с крышкой редуктора и сошкой.

5. Если не нужно устранять люфт вала сошки или заменять манжету, то эту сошку можно оставить в покое и не снимать. Открутите пробку обратного клапана.

6. Достаньте пружину, а клапан вытряхните.

7

Открутите болты крышки и, осторожно поворачивая вал, добейтесь, чтоб он слегка вытолкнул из корпуса крышку. Смотрите, не выкрутите вал из шариковой гайки. 8

Подденьте образовавшуюся щель и вытащите вал вместе с крышкой и поршнем из редуктора

8. Подденьте образовавшуюся щель и вытащите вал вместе с крышкой и поршнем из редуктора.

9. Демонтируйте шариковую гайку, выкрутив вал и собрав шарики.

10. Отпустите контргайку и открутите подшипник.

11. Вытащите из корпуса поршня корпус гайки и подшипники. Далее разберите гайку, отогнув контровку болтов. Открутите их, скобу снимите, как и обе части канала шарикопровода.

12. Ищем причину поломки. Причин люфта ГУР может быть несколько: зазоры в паре «вал-шариковая гайка», в подшипниковом узле вала (в крышке), а также в подшипниковом узле шариковой гайки в самом корпусе поршня.

13. Отрегулируйте зазоры. Образовались они, к слову, из-за банального ослабления резьбовых соединений, которые удерживают подшипниковые узлы. Если люфт обнаружен в узле вал-крышка, то отпустите контргайку и затяните её так, чтобы люфт исчез, но без фанатизма. Не забудьте проводить «операцию» в чистоте, то есть вычищенная деталь должна сиять.

Если вы проделываете эту работу впервые, то не поленитесь достать подробные чертежи ГУР или взять листы бумаги и выкладывать каждую запчасть на отдельном листочке, ставя на нём номер. Идеально проводить работу за большим столом. Так вы точно ничего не потеряете и соберёте ГУР без ошибок, да с рулём и не шутят, ведь это — ваша безопасность на дороге, как и ваших близких.

14. Соберите редуктор в обратном порядке, не забыв смазать детали «АТФкой».

Удачи вам, автомобилисты, в ремонте гидроусилителя руля!

Проверка и замена механизма рулевого управления с гидроусилителем автомобиля «Волга»

Проверка

Повернуть рулевое колесо от упора до упора.

Если рулевое колесо вращается в одну сторону легко, а в другую тяжело, следовательно неисправен механизм рулевого управления с гидроусилителем.

Если рулевое колесо вращается тяжело в обе стороны, следовательно, неисправен насос.

Замена механизма рулевого управления

Установить автомобиль на стояночный тормоз.

Установить упоры под задние колеса.

Ослабить болты крепления переднего левого колеса.

Приподнять и установить на опоры переднюю часть автомобиля.

Отвернуть болты и снять колесо.

Со стороны ниши колеса снять с брызговика левого колеса грязезащитный чехол, поддев отверткой пистоны его крепления

Изнутри салона отвернуть гайку 1 крепления, вынуть клин 2 и отсоединить вал червяка механизма рулевого управления от карданного шарнира 3.

Слить жидкость из системы гидроусилителя.

Для этого отвернуть на насосе шланг, идущий к механизму рулевого управления.

Отвернуть два проводящих болта крепления и отвести в сторону шланги от механизма рулевого управления.

Обратить внимание на состояние медных прокладок проводящих болтов. Гнутые или сильно обжатые прокладки заменить

Гнутые или сильно обжатые прокладки заменить.

Предварительно пометив взаимное положение вала 1 сошки и сошки 2 рулевого управления, отвернуть гайку крепления и спрессовать сошку с вала.

Отвернуть четыре болта крепления и снять механизм рулевого управления.

При этом рекомендуется промаркировать болты, так как они разной длины.

Установить механизм рулевого управления в обратном порядке.

При этом гайки крепления механизма к лонжерону затягиваются моментом 50–60 Нм (5,0–6,0 кгс·м).

Сошку на вал установить в соответствии с метками.

При соединении вала червяка с карданным подшипником надо выставить передние колеса и рулевое колесо в положение движения автомобиля по прямой.

При подсоединении шлангов следить, чтобы они не касались выпускного коллектора.

Затянуть болты крепления шлангов моментом 44– 62 Нм (4,4–6,2 кгс·м).

После установки заполнить и прокачать систему гидроусилителя.

Руль ВАЗ 2107

Почему туго вращается руль в машине и как это исправить

Рулевое колесо соединяется с рулевым редуктором через промежуточный вал. Вся конструкция рулевого управления призвана передавать силу вращения вала рулевого колеса в аналогичную силу вращения вала сошки. При оборотах рычага рулевого редуктора и воздействии на рулевую трапецию, осуществляется поворот передних колёс.

Рулевой механизм ВАЗ 2107: 1. Тяга боковая. 2. Сошка. 3. Тяга средняя. 4. Рычаг маятниковый. 5. Муфта регулировочная. 6. Шарнир нижний шаровой. 7. Кулак поворотный правый. 8. Шарнир верхний шаровой. 9. Правый рычаг поворотного кулака. 10. Кронштейн рычага маятникового. 11. Лонжерон кузова правый. 12. Пробка отверстия маслоналивного. 13. Картер рулевого механизма. 14. Рулевой вал. 15. Кожух облицовочный рулевого вала. 16. Колесо рулевое.17. Верхняя опорная труба рулевого вала. 18. Кронштейн рулевого вала. 19. Лонжерон кузова левый. 20. Хомуты стяжные регулировочной муфты. 21. Кулак поворотный левый

Руль автомобиля представляет собой каркас со ступицей, ободом и спицами. На ВАЗ 2107 рулевое колесо имеет 4 спицы, а сам обод выполнен из специальной резины. Размер руля на данном авто — 400 мм. Такой диаметр по сегодняшним меркам довольно большой, но поворачивать руль несложно. На рулевом колесе расположен нажимной элемент, позволяющий включать звуковой сигнал.

Стандартный руль ВАЗ 2107 имеет 4 спицы и диаметр обода 400 мм

Можно ли поставить от другого авто

Баранка на ВАЗ 2107 отличается от рулевого колеса той же «копейки» или «шестёрки» более привлекательным внешним видом и удобным хватом для рук. Если по каким-то причинам стандартный руль вас не устраивает, есть варианты замены на деталь от других авто:

• «Калина», «Приора», ВАЗ 2115;
• изделия китайских производителей;
• рулевые колёса из категории «спорт» таких известных брендов, как Sparco, Momo и др.

Руль от «Приоры» в салоне «семёрки» смотрится довольно симпатично

На классические «Жигули» с задним приводом не рекомендуется устанавливать продукцию неизвестных китайских производителей. Объясняется это тем, что на таких авто установлена не рейка, а рулевой редуктор с червячным механизмом. Отсутствие гидро- или электроусилителя приводит к тому, что иногда к рулю необходимо прилагать довольно большое усилие. При установке изделия низкого качества есть вероятность в какой-то момент остаться с рулём в руках, что приведёт к нежелательным последствиям

Поэтому при выборе баранки внимание стоит уделить не только эстетике, удобству и эргономике. Рулевое колесо также должно отвечать требованиям безопасности

В качестве деталей Тольяттинского автомобильного завода и известных европейских брендов можно быть уверенным, поскольку вся продукция этих производителей проходит тестирование

В качестве деталей Тольяттинского автомобильного завода и известных европейских брендов можно быть уверенным, поскольку вся продукция этих производителей проходит тестирование.

Спортивный

Спортивное рулевое колесо поначалу использовалось только в ралли, т. е. по прямому назначению. Однако некоторые владельцы «семёрок» устанавливают такой руль с целью видоизменить свой автомобиль, сделать его отличным от стандарта. Установка спортивной баранки имеет следующие преимущества:

• экономится место из-за меньших размеров изделия;
• малый размер руля улучшает возможность совершения манёвров при более высокой скорости;
• привлекательный внешний вид.

Спортивное рулевое колесо устанавливают в качестве элемента тюнинга

Из минусов стоит отметить:

• высокая вероятность купить некачественную деталь;
• автоматическое отключение поворотников не будет функционировать;
• необходимость в покупке специального переходника;
• есть вероятность получить отказ при прохождении технического осмотра.

Классический ВАЗовский руль нравится далеко не каждому из-за его размеров. Однако стоит учитывать, что установка спортивного руля — удовольствие недешёвое.

Переходник для монтажа спортивного руля

Деревянный

Есть владельцы «Жигулей» и другой «классики», которые стремятся придать салону особый стиль и уют. Поэтому вместо штатного рулевого колеса они устанавливают изделие из дерева. Такой руль похож по спицам и размерам на спортивный, но сам обод выполнен из дерева. Смотрится деталь в интерьере салона довольно привлекательно.

Установка деревянного руля позволяет придать салону автомобиля особый стиль

Назначение и особенности конструкции

Гидроусилитель руля предназначается не только для облегчения водителю управления машиной при маневрах на дороге, но и для того, чтобы смягчались удары от неровностей и поврежденного дорожного покрытия

Особенно важно, что гидроусилитель значительно снижает вероятность аварии при разрыве шины, в первую очередь на передних колесах

ГУР — это закрытая гидросистема, в состав которой входят:

• бачок, в который заправляют гидравлическую жидкость;
• регулятор давления;
• управляющий золотник;
• насос;
• силовой цилиндр.

Основной агрегат конструкции гидроусилителя — насос. Он обеспечивает перекачку жидкости из бачка в трубопроводы и ее дальнейшее движение под большим давлением по кольцу. Тип применяемых механизмов — шиберные или пластинчатые агрегаты. Они имеют достаточный уровень КПД и небольшой износ рабочих поверхностей. В то же время у них есть слабое звено, возможен выход из строя подшипника, из-за чего нужен ремонт насоса гидроусилителя.

Рабочее давление в насосах этого типа, предназначенных для системы ГУР, высокое, по максимуму в пределах 150 бар. В движение такой агрегат приводится ремнем, который крутит одновременно генератор и помпу.

Зазоры, которые установлены на заводе при сборке, должны сохраняться в промежутке 0,005—0,01 мм. Если зазор будет увеличиваться и станет превышать допустимый на 0,01 мм, тогда возможно падение давления в системе на малых оборотах, это ощущается на руле, как увеличение нагрузки или языком профессионалов — «тугой» руль.

Характерные неисправности гидроусилителя руля

Неисправности в работе гидроусилителя легко опознать по характерным признакам. Среди них:

• Туго поворачивается рулевое колесо. Вероятные причины — выход из строя насоса ГУР, использование неподходящей рабочей жидкости, залипание каналов золотникового механизма.
• При вывернутом до упора рулевом колесе (в любую сторону) в процессе езды слышен звук высокой частоты (похожий на свист). Вероятная причина — прослаблен приводной ремень.
• Рулевое колесо поворачивается рывками. Вероятные причины неисправности — несоответствие рабочей жидкости спецификации, заявленной производителем, неисправность распределяющего жидкость механизма, неисправность насоса.
• Наличие интенсивного пенообразования в расширительном бачке. Вероятные причины — смешивание жидкостей разных типов, неисправность насоса ГУР.
• При работающем двигателе происходит самопроизвольный поворот рулевого колеса в любую сторону. Вероятная причина — неисправная работа золотникового механизма, чаще всего, засорение его рабочих каналов, неверная сборка (например, после установки ремкомплекта).

Рекомендации по эксплуатации и обслуживанию ГУР

Для того чтобы гидроусилитель руля и его система работали в штатном режиме, а также для продления срока их эксплуатации необходимо придерживаться нескольких несложных правил:

• использовать рабочие жидкости, рекомендованные автопроизводителем, а также проводить их своевременную замену (большинство автопроизводителей рекомендуют производить замену жидкости ГУР через каждые 60…120 тысяч километра пробега, или один раз в 2 года, это зависит от стиля вождения и интенсивности эксплуатации автомобиля);
• выполнять прокачку системы ГУР в строгом соответствии с описанным выше алгоритмом (или соблюдая отдельные требования, если таковые предъявляет производитель автомобиля);
• следить за состоянием пыльника рулевой рейки, поскольку если он будет порван, то пыль и грязь попадут в систему, что приводит к выходу из насоса ГУР. Признаком уже случившийся проблемы является гул гидроусилителя, который не устраняется даже заменой жидкости.

Стоимость замены жидкости и прокачки ГУРа

Если вы планируете проводить работы по замене жидкости и прокачке ГУРа самостоятельно, то вам необходимо будет купить лишь масло в объеме от 1 до 3 литров (с учетом промывки, при этом объем системы ГУРа легкового автомобиля составляет до 1 литра). Цена жидкости зависит от марки и магазина. Она находится в пределах 4…15$ за один литр. Если же вы не хотите или не можете самостоятельно выполнять подобные работы — обратитесь за помощью на СТО. Приблизительные цены на январь 2017 года составляют:

• работа по замене жидкости — 1200 рублей;
• прокачка ГУРа — 600 рублей.

Как установить гур на газ 3102 402 двигатель

Первый ГАЗ Клуб — AllGAZ.ru > Советы (FAQ) > Наш гараж > Рулевое управление

ГУР на 31029 (402 дв.)

Рулевое управление Все вопросы/ответы по рулевому управлению

Поиск по форуму

Поиск по метке

Расширенный поиск

Найти все хорошие сообщения

Поиск по дневникам

Поиск по метке

Расширенный поиск

Поиск в галерее

Расширенный поиск

Страница 1 из 4

1

2

3

>

Последняя

У меня у самого Волги нет, но она есть у моего тестя, которому на днях стукнуло 69. Я думаю в таком возрасте крутить руль без ГУРа сродни мазохизму. Потому подарком стал ГУР. Но учитывая острую финансовую недостаточность в РБ и отсутствие нужных деталей вообще (даже у дилеров!) было принято решение удешевить конструкцию до минимума

Итак что для этого нужно: 1) Кронштейн крепления подушки двигателя (опора двигателя) — 31029-3407210-210 2) Кронштейн крепления насоса натяжной — 31029-3407208-210 3) Планка натяжная — 31029-3407215-210 4) Насос ГУР — ШНКФ.453471.090 5) Втулка сбрасывателя переключателей поворота — 3110-3401312 или в сборе с контактом сигнала — 3110-3401310 6) Пружина под втулку сбрасывателя — 3110-3401130 (на мой взгляд можно не ставить) 7) 2 гайки с резьбой М8? и шагом 1 + гровер (для натяжной планки)

2 болта M12 x 130 (для редуктора) 9) 1 болт М10 х 100 (для насоса ГУР) 10) 1 болт М8 x 40 + шайба + гровер (для насоса под натяжную планку), 4 болта M6 x 25 (вместо срывных болтов для крепления замка зажигания) 11) Ремень 8,5-8-1280 (лучше 8,5-8-1180) 12) Болт-штуцер всасывающий насоса — 31029-3408100-210 13) Руль 3110 — 3110-3402015-01 14) Рулевой вал 3110 в сборе — 3110-3401100 15) Рулевой редуктор с интегрированным ГУР — ШНКФ.453461.103 16) Шланг высокого давления от насоса к редуктору — 3110-3408150-10 17) Шланг низкого давления от редуктора к бачку — 3110-3408174-10 18) Шланг низкого давления от бачка к насосу — 31029-3408198-210 19) Кольцо уплотнительное — 31029-3408102-210 (можно не брать, см ниже) 20) Бачок ГУР — ШНКФ-453473-300 21) Кронштейн бачка — 31029-3407302-210 22) Болт-штуцер нагнетательной магистрали — 3105-3430100 23) Болт-штуцер сливной магистрали — 3105-3408100-210

все полезное находится здесь

Рулевое управление Газ-3110

Рулевое управление

Рулевое управление без гидроусилителя

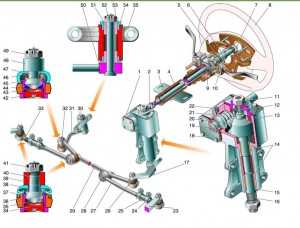

Элементы рулевого управления без гидроусилителя

24 – стяжной хомут; 25 – регулировочная трубка; 26 – шарнир; 27 – тяги рулевой трапеции; 28 – шарнир; 29 – тяга сошки; 30 – опора маятникового рычага; 31, 50 – маятниковый рычаг; 32 – шарнир; 33 – наконечник тяги; 34, 42 – заглушка; 35, 43 – опорная пята; 36 – тяга; 37, 45 – корпус шарнира; 38, 47 – резиновый уплотнитель; 39, 48 – тяга; 40, 46 – шаровой палец; 41, 49 – гайка; 44 – сухарь; 51 – палец; 52 – гайка; 53 – втулка; 54 – резиновая защитная втулка; 55 – кронштейн маятникового рычага.

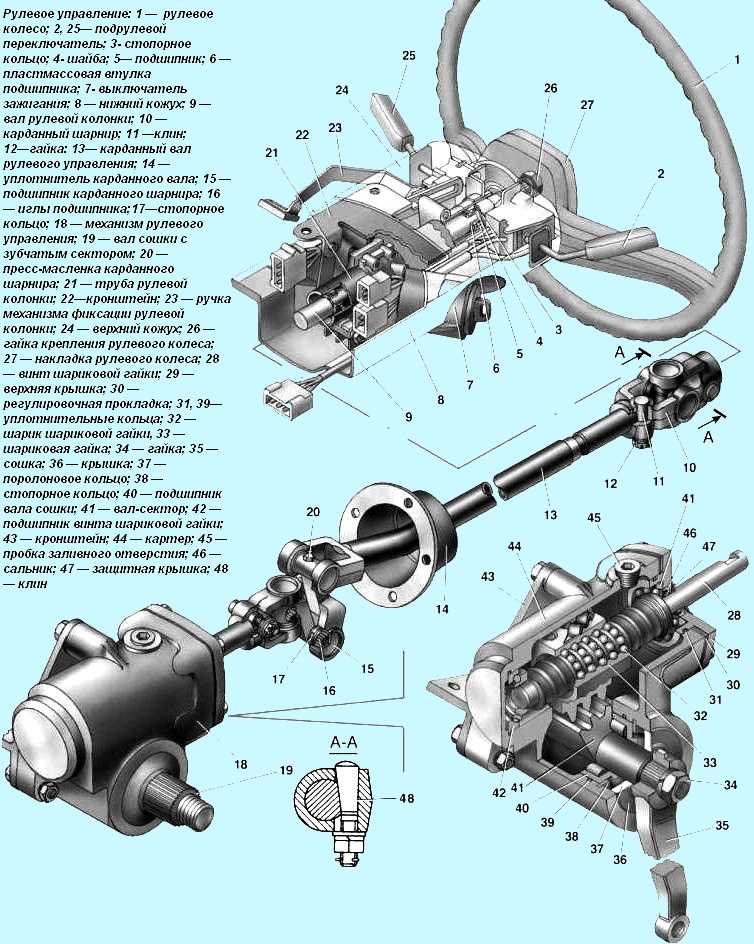

Рулевое управление с гидроусилителем, совмещенным с рулевым механизмом

Гидравлическая система рулевого управления с усилителем

11 – регулировочный винт; 12 – карданный шарнир; 13 – уплотнитель; 14 – контргайка; 15 – сошка; 16 – кронштейн насоса; 17 – насос; 18 – ремень привода насоса; 19 – всасывающий шланг.

Конструкция рулевого управления автомобиля ГАЗ – 3110 без гидроусилителя

Механизм рулевого управления «глобоидального» типа с передаточным числом 19,1.

Картер механизма алюминиевый.

Червяк напрессован на вал

Опорами вала являются два роликовых конических подшипника.

Задний подшипник запрессован в картер до упора в буртик задней крышки, а посадка переднего подшипника скользящая, и он упирается в буртик передней крышки.

Под крышками установлены регулировочные прокладки для регулировки осевого зазора червяка.

В паз вала сошки установлен на оси трехгребневой ролик.

Нижней опорой вала сошки являются две бронзовые втулки, запрессованные в удлинитель картера.

Верхней опорой служит роликовый конический подшипник, запрессованный в верхнюю крышку картера.

Посадка вала в подшипник скользящая.

Для регулировки механизма предназначен регулировочный винт, который фиксируется стопорной шайбой и защищен колпачковой гайкой.

Рулевая колонка травмобезопасная, с возможностью регулировки положения за счет овальных отверстий в кронштейне.

Вал рулевой колонки установлен в картере на двух подшипниках и передает крутящий момент на механизм рулевого управления через карданный вал.

Рулевая колонка оборудована противоугонным устройством.

Рулевое колесо установлено на шлицах вала рулевой колонки и крепится гайкой.

Рулевая трапеция состоит из тяги сошки, двух боковых тяг, регулируемых по длине с помощью регулировочных трубок, и двух поворотных рычагов, закрепленных на поворотном кулаке.

Шаровые шарниры разборные. От грязи, пыли и влаги они защищены резиновыми уплотнителями.

Маятниковый рычаг крепится на пальце.

Палец в кронштейне поворачивается в двух металлокерамических втулках.

Втулки установлены в кронштейне со свободной посадкой и защищены от грязи резиновыми втулками.

За счет деформации резиновых втулок и свободной посадки металлокерамических втулок маятниковый рычаг может перемещаться в вертикальном направлении.

В шаровой шарнир маятникового рычага установлен полиэтиленовый сухарь, фиксирующий положение пальца в определенном положении.

Устройство гур газ 3110 ремонт чертежи фото

Любой автомобилист скажет, что рулевой механизм газ 3110 является одним из важнейших узлов машины. Без этого невозможно вести автомобиль. Если есть неполадки в узле рулевого механизма, тогда эксплуатация ГАЗ-3110 строго запрещается

Даже если в рулевом колесе появился люфт, то уже надо на это обратить внимание. При выявлении люфта, водитель первым делом обращается на станцию технического осмотра для диагностики Волги

Детали для ремонта рулевого механизма Газ 3110

Когда выявляется причина, есть 2 варианта её решения. Первый – оставить машину профессионалам, которые сделают за определённую плату узел рулевого механизма или разобраться в этом самому и устранить причину поломки. Для того чтобы знать как устранить проблему, нужно иметь представление из чего состоит рулевое управление ГАЗ-3110:

1. Руль.
2. Колонка.
3. Рулевой механизм.
4. Гидроусилитель.
5. Привод.

Ещё было бы очень хорошо рассмотреть, а лучше выучить схему, что к чему крепится и как это выглядит.

Как снять рулевое колесо ВАЗ 2107

Необходимость демонтировать руль может возникнуть по разным причинам. На том, когда и как это сделать, стоит остановиться более подробно.

Когда нужно снимать

Руль ВАЗ 2107 является довольно надёжной деталью, которую приходится снимать не так часто. В нём практически нет деталей, которые могут выйти из строя. Наиболее распространёнными причинами его демонтажа являются:

• неполадки сигнальной кнопки. Проблема проявляется в невозможности пользоваться звуковым сигналом, что происходит из-за поломки контакта;
• внешний вид. По мере эксплуатации автомобиля поверхность руля истирается. Чтобы скрыть следы износа автовладельцы применяют оплётки, но они не каждомупо душе. Такое изделие дополнительно увеличивает баранку в диаметре;
• тюнинг. Если преследуется цель заменить руль на более современный и стильный, то без его демонтажа не обойтись;
• ремонт. Снятие детали может понадобиться также при проведении некоторых видов работ с торпедой, приборной панелью или контактами звукового сигнала.

Демонтаж руля

Для снятия баранки на «семёрке» потребуются такие инструменты:

• вороток;
• головка на 24;
• плоская отвёртка.

Процедура проводится в следующем порядке:

1. Устанавливаем машину на ровную площадку так, чтобы передние колёса располагались ровно.
2. Снимаем с АКБ минусовую клемму.
3. Садимся на водительское сиденье и поддеваем отвёрткой мягкую вставку, расположенную по центру на руле.
4. Головкой с воротком ослабляем гайку, но не откручиваем её до конца.
5. Берёмся за колесо двумя руками и дёргаем его на себя. Если руль не удаётся стащить со шлицов, с обратной стороны постукиваем ладонями и сбиваем изделие с вала.
6. Отворачиваем полностью гайку и снимаем рулевое колесо.

Видео: как снять руль на «семёрке»

Чтобы облегчить установку руля на место, перед демонтажем рекомендуется нанести метки на ступицу и вал

Замена крышки руля и контактного кольца

Иногда требуется замена деталей рулевого колеса (контактное кольцо, пружины или крышка), например, при их повреждении или неполадках. Для ремонта потребуется лишь крестовая отвёртка. Процесс состоит из таких пошаговых действий:

1. Отворачиваем винты крепления крышки с обратной стороны руля.
2. Для отворачивания двух средних винтов извлекаем заглушки.
3. Демонтируем крышку и снимаем провода, идущие от контактного кольца.
4. Снимаем пружины, переставляя их на новую крышку, если производится её замена.
5. Для замены контактного кольца отворачиваем винты крепления и снимаем деталь.
6. Производим замену кольца или крышки и собираем руль в обратной последовательности.

Установка руля

Перед обратной установкой руля необходимо смазать шлицы, например, смазкой Литол-24. Сборка выполняется в следующем порядке:

1. Баранку надеваем на шлицы, совмещая нанесённые ранее метки. Если устанавливается новый руль, ставим его максимально ровно.
2. Гайку вставляем в головку и накручиваем воротком на резьбу.
3. Крепко удерживая баранку, затягиваем гайку.
4. Устанавливаем на место клемму АКБ и пробуем проехаться около 50–100 м по дороге, где отсутствует другой транспорт. Это позволит убедиться, что руль установлен в правильном положении. Если он смещён, то откручиваем гайку и переставляем деталь, сместив её на 1 зубец в ту или иную сторону.
5. Ставим на место накладку.

Если необходимо установить спортивный руль, то деталь сперва соединяется с переходником болтами, после чего насаживается на шлицы таким же образом, как было изложено выше.

Руль на ВАЗ 2107 приходится снимать не очень часто. Однако, если возникает такая необходимость, демонтировать деталь по силам для каждого владельца этого автомобиля. Для снятия потребуется минимальный набор инструментов, соблюдение пошаговых инструкций и немного времени.

Рулевой редуктор на Газель: диагностика и ремонт

Сегодня рулевой редуктор устанавливается практически на все современные модели транспортных средств марки Газель, вне зависимости от наличия ГУР. Основной функцией представленного механизма считается обеспечение управления машиной, поэтому техническая исправность устройства напрямую влияет на безопасность водителя и пассажиров во время движения.

Признаки необходимости ремонта

Ремонт рулевого редуктора Газели

В любом автомобиле наибольшей степени износа подвергаются детали рулевого управления, поскольку именно на них приходится большие нагрузки при езде по неровной дороге, поворотах, а также резких торможениях. Поэтому рулевой редуктор Газель нередко выходит из строя, вследствие чего проводится его срочная регулировка. В перечень признаков неисправности рассматриваемого агрегата, как правило, входят:

• Вибрация или стук в устройстве, передаваемая через рулевое колесо;
• Возникновения трудностей при повороте руля;
• Наличие люфта в редукторе;
• Течи масла в механизме.

Распродажа новых внедорожников

Рулевой механизм на ГАЗ-3110

Любой автомобилист скажет, что рулевой механизм газ 3110 является одним из важнейших узлов машины. Без этого невозможно вести автомобиль. Если есть неполадки в узле рулевого механизма, тогда эксплуатация ГАЗ-3110 строго запрещается

Даже если в рулевом колесе появился люфт, то уже надо на это обратить внимание. При выявлении люфта, водитель первым делом обращается на станцию технического осмотра для диагностики Волги

Детали для ремонта рулевого механизма Газ 3110

Когда выявляется причина, есть 2 варианта её решения. Первый – оставить машину профессионалам, которые сделают за определённую плату узел рулевого механизма или разобраться в этом самому и устранить причину поломки.Для того чтобы знать как устранить проблему, нужно иметь представление из чего состоит рулевое управление ГАЗ-3110:

Схема устройства и конструкция рулевого управления

1. Руль.
2. Колонка.
3. Рулевой механизм.
4. Гидроусилитель.
5. Привод.

Ещё было бы очень хорошо рассмотреть, а лучше выучить схему, что к чему крепится и как это выглядит.

Проверка механизма

Если водитель заметил какие-то неполадки в рулевом механизме. Это будет видно и слышно. Рулевое колесо может дрожать, отдаваться барабанная дрожь. При повороте руль будет «клинить» или «выбивать».

Чертеж с названиями элементов рулевой колонки газ 3110

Можно самому проверить узел. Для этого надо:

1. Поставить ГАЗ-3110 на ручник.
2. Под задние колеса поставить опоры.
3. Спереди ослабить крепление колеса слева.
4. Спереди автомобиль следует поднять и поставить на опоры.
5. Снять колесо.
6. После этого снять защитный брызговик.
7. В салоне волги 3110 отсоединить полностью вал узла от механизма внизу.
8. Требуется сделать отметки положения вала и сошки управления.
9. Снять сошку с вала.
10. После снятия болтов извлечь механизм.

Разборка механизма

1. Требуется тщательно всё очистить от пыли и грязевого налёта.
2. Вылить изнутри масло.
3. Далее, все снимается поочередно: гайки, болты, винты, крышка.
4. После чего выпрессовывается подшипник.
5. Снять крышку и прокладки.
6. Вытащить червяк и сальники.

Анализ повреждений

Для выявления неисправности, требуется проверить картер. Если на нём есть трещина или скол, тогда он ремонту не подлежит, надо новый.

Червяк и ролик – при обнаружении деформации – замена. Подшипник должен быть смазан и без явных изъянов.

Снятые с автомобиля рулевые колонки

Если время от времени происходит подтекание масла, требуется замена прокладок и сальников.Сборка производится в обратном порядке, согласно меткам, сделанным при разборке.

Регулировка рулевого механизма

Колеса спереди поставить ровно. Надо положить отвертку низом на руль в точке сверху. Вращать колесо рулевое до тех пор, пока не появится сопротивление. Колеса при этом находятся в исходном положении. При нахождении люфта, надо отметить точки.Если люфт составляет 17 мм и больше, требуется найти эту причину. Если меньше указанного расстояния, то просто идет регулировка зазора между роликом и червяком.Снять переднее колесо слева. С помощью ключа на 30 отвернуть гайку колпачковую и снять оттуда шайбу. Взять ключ на 12 шестигранник и отвернуть на немного винт регулировки по часовой. Таким образом проверять люфт на руле, пока не будет меньше 17-ти мм, сборка в обратном порядке.Если в Волге при повороте руль возвращается в исходное положение, требуется ещё раз замерить люфт.

При появлении хруста в рулевом колесе при езде по плохой поверхности дороги, или при переезде «лежачих полицейских». Это происходит при малой скорости или при большом угле поворота. Требуется обращение в автомобильный сервис технического обслуживания. При диагностике может быть выявлена проблема, связанная с рулевым редуктором.

Так выглядит рулевой редуктор газ 3110

Если есть достаточно денежных средств, можно оставить автомобиль в ремонтной мастерской, где мастера своего дела устранят эту проблему путем замены на новый. Но, если нет доверия или денег, можно попробовать самому отремонтировать рулевой редуктор. Для этого требуется, прежде всего, соблюдение правил безопасности. Наличие ямы в гараже, знания о рулевом механизме 31-ой Волги и все необходимые ключи для разборки-сборки механизма.

Процесс установки рулевой колонки на газ 3110

Подводя итоги

В итоге можно сказать, что рулевой узел в автомобиле — главная составляющая всего механизма. Не стоит откладывать ремонтные работы и диагностику, если появляются какие-либо отклонения. При малейшем непонятном звуке или вибрации, надо ехать на СТО и сделать диагностику.

Монтаж рулевой колонки на автомобиль Газ

Потому что этот еле слышный звук во время движения автомобиля может превратиться в большую проблему, особенно если Волга едет на большой скорости по трассе.

Ремонт гидроусилителя руля (ГУР) своими руками » АвтоНоватор

Ремонт гидроусилителя руля — задача сложная, а работа кропотливая. Статья рассчитана на тех автолюбителей, которые знакомы с устройством основных систем автомобиля.

Подготовка к ремонту гидроусилителя руля

Многие, наверняка, знают, как снять ГУР с машины и установить его обратно по окончанию работ. С чего нужно начинать?

1. Очистите грязь с гидроусилителя, чтобы она не оказалась в полостях агрегата при отсоединении шлангов.

2. Откачайте из бачка насоса столько жидкости, сколько получится (желательно побольше).

3. Взяв шестигранник «6», открутите снизу машины винты муфты рулевого вала. Не забудьте перед этим пометить креном её положение относительно вала гидроусилителя.

4. Сдвиньте со шлицев эластичную муфту при помощи монтировки.

5. Отсоедините от сошки рулевые тяги съёмником.

6. Машину отдомкратьте, а левое переднее колесо снимите.

7. Взяв торцовый ключ на «15», ослабьте со стороны арки колеса три болта крепления гидроусилителя к лонжерону, сняв два из них.

8. Подставьте под штуцеры шлангов ёмкость и по очереди отсоединяйте их, чтобы стекла жидкость.

9. Шланги и штуцеры загерметизируйте хотя бы тряпкой.

10. Придерживая гидроусилитель снизу машины одной рукой, открутите тот болт, что остался, и не уроните на ногу редуктор.

11. Перед разборкой редуктора тщательно отмойте его.

Технология ремонта гидроусилителя руля

Многие специалисты настоятельно рекомендуют перечитать статьи о гидроусилителях руля конкретно для вашего автомобиля. Некоторые гидроусилители разбираются почти полностью, за исключением пары «шариковая гайка — винт рулевого вала», другие — лучше не трогать. Хотя даже если вы случайно вывернули из гайки винт, а шарики попали в полость редуктора, — просто не растеряйте их.

Этапы ремонта гидроусилителя руля:

1. Для разборки детали возьмите очень прочный шестигранник на «6», а также обычный старый поднос, в который начнёт сливаться АТФ.

2. Снимите предварительно со штуцера заглушки и поднимите ГУР над ведром, вращая сошку, чтобы слить жидкость.

3. Далее снимите вал сошки и открутите четыре болта, посаженных на фиксирующую мастику, а оттого довольно сложно откручивающихся.

4. Открутите контргайку регулировочного винта, а затем, вращая винт, вкрутите его в редуктор, чтобы вытолкнуть вал вместе с крышкой редуктора и сошкой.

5. Если не нужно устранять люфт вала сошки или заменять манжету, то эту сошку можно оставить в покое и не снимать. Открутите пробку обратного клапана.

6. Достаньте пружину, а клапан вытряхните.

7

Открутите болты крышки и, осторожно поворачивая вал, добейтесь, чтоб он слегка вытолкнул из корпуса крышку. Смотрите, не выкрутите вал из шариковой гайки

8

Подденьте образовавшуюся щель и вытащите вал вместе с крышкой и поршнем из редуктора

8. Подденьте образовавшуюся щель и вытащите вал вместе с крышкой и поршнем из редуктора.

9. Демонтируйте шариковую гайку, выкрутив вал и собрав шарики.

10. Отпустите контргайку и открутите подшипник.

11. Вытащите из корпуса поршня корпус гайки и подшипники. Далее разберите гайку, отогнув контровку болтов. Открутите их, скобу снимите, как и обе части канала шарикопровода.

12. Ищем причину поломки. Причин люфта ГУР может быть несколько: зазоры в паре «вал-шариковая гайка», в подшипниковом узле вала (в крышке), а также в подшипниковом узле шариковой гайки в самом корпусе поршня.

13. Отрегулируйте зазоры. Образовались они, к слову, из-за банального ослабления резьбовых соединений, которые удерживают подшипниковые узлы. Если люфт обнаружен в узле вал-крышка, то отпустите контргайку и затяните её так, чтобы люфт исчез, но без фанатизма. Не забудьте проводить «операцию» в чистоте, то есть вычищенная деталь должна сиять.

Если вы проделываете эту работу впервые, то не поленитесь достать подробные чертежи ГУР или взять листы бумаги и выкладывать каждую запчасть на отдельном листочке, ставя на нём номер. Идеально проводить работу за большим столом. Так вы точно ничего не потеряете и соберёте ГУР без ошибок, да с рулём и не шутят, ведь это — ваша безопасность на дороге, как и ваших близких.

14. Соберите редуктор в обратном порядке, не забыв смазать детали «АТФкой».

Удачи вам, автомобилисты, в ремонте гидроусилителя руля!

Проверка механизма

Если водитель заметил какие-то неполадки в рулевом механизме. Это будет видно и слышно. Рулевое колесо может дрожать, отдаваться барабанная дрожь. При повороте руль будет «клинить» или «выбивать».

Чертеж с названиями элементов рулевой колонки газ 3110

Можно самому проверить узел. Для этого надо:

• Поставить ГАЗ-3110 на ручник.
• Под задние колеса поставить опоры.
• Спереди ослабить крепление колеса слева.
• Спереди автомобиль следует поднять и поставить на опоры.
• Снять колесо.
• После этого снять защитный брызговик.
• В салоне волги 3110 отсоединить полностью вал узла от механизма внизу.
• Требуется сделать отметки положения вала и сошки управления.
• Снять сошку с вала.
• После снятия болтов извлечь механизм.
