Притирка клапанов Рено Логан

Притирку клапанов выполняют на снятой головке блока цилиндров.

Рис. 5.13. Приспособление для притирки клапанов Рено Логан: 1 — металлический стержень; 2 — резиновый шланг; 3 — винтовые хомуты.

Для притирки клапанов Рено Логан удобнее всего пользоваться специальным механическим приспособлением (реверсивной дрелью).

Кроме того, в продаже имеются готовые ручные держатели клапана. При отсутствии готовых приспособлений можно воспользоваться приспособлением, изготовленным по чертежу (рис. 5.13). Вместо резинового шланга и хомутов можно приварить к стержню приспособления наконечник, в боковой стенке которого выполнено сквозное резьбовое отверстие, в которое ввернут болт для фиксации стержня клапана. Кроме того, нам потребуются: притирочная паста, керосин, слабая пружина, по наружному диаметру проходящая в отверстие седла клапана. 1. Очищаем клапан от нагара.

2. Наносим на фаску клапана Рено Логан сплошной тонкий слой притирочной пасты. 3. Надеваем на стержень клапана предварительно подобранную пружину и вставляем клапан в направляющую втулку со стороны камеры сгорания, смазав стержень клапана слоем графитной смазки.

ПРИМЕЧАНИЕ

Графитная смазка предохраняет направляющую втулку от попадания в ее отверстия абразива из притирочной пасты и облегчает вращение клапана во время притирки.

4. Надеваем на стержень клапана приспособление для притирки клапанов (или с некоторым натягом резиновую трубку для соединения клапана с реверсивной дрелью. 5. Включив дрель на минимальную частоту вращения (в реверсивном режиме) и вращая приспособление (в случае ручной притирки) попеременно в обе стороны, на пол-оборота, притираем клапан, периодически то прижимая его к седлу, то ослабляя усилие прижатия.

6. Притираем клапан до появления на его фаске матово-серого непрерывного однотонного пояска шириной не менее 1,5 мм, при этом …

7. … на седле клапана после притирки также должен появиться блестящий поясок шириной не менее 1,5 мм.

8. После притирки тщательно протираем клапан и седло чистой тряпкой и промываем для удаления остатков притирочной пасты. Проверяем герметичность клапана, для чего устанавливаем его в головку с пружинами и сухарями. Затем кладём ГБЦ набок и заливаем керосин в тот канал, который закрыт клапаном. Если в течение трёх минут керосин не просочится в камеру сгорания, клапан герметичен.

Важные моменты

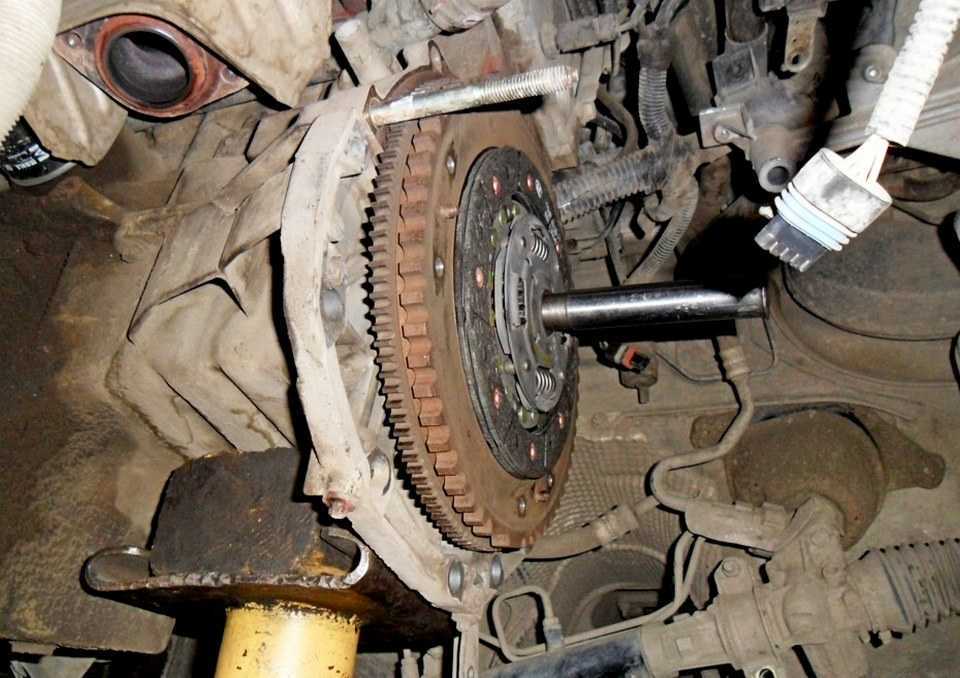

Работа со сцеплением на Логане требует специальных знаний! Часто автолюбители совершают грубые ошибки, после которых приходится проводить уже более обширный ремонт по высокой цене, с заменой других узлов и элементов. Кроме того, визуально не всегда удаётся определить состояние механизмов.

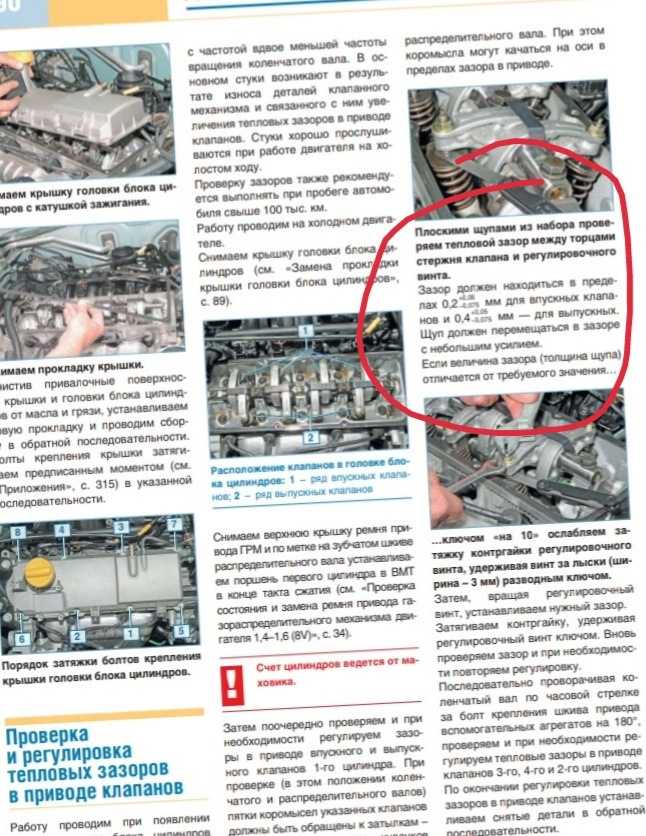

Замена прокладки крышки головки блока цилиндров двигателя 1,4-1,6(8V) Renault Логан, Сандеро

Замену прокладки проводим при появлении течи масла по стыку крышки с головкой блока цилиндров, а также при каждом снятии крышки. Работу выполняем на холодном двигателе.

Снимаем воздушный фильтр (см. «Снятие воздушного фильтра»).

Отсоединяем от катушки зажигания колодку жгута проводов системы управления двигателем и наконечники высоковольтных проводов (см. «Снятие катушки зажигания»).

Разъединяем хомут крепления жгута проводов.

Отсоединяем шланг вентиляции картера контура холостого хода от штуцера на крышке головки блока цилиндров.

Головкой «на 8» отворачиваем восемь болтов крепления крышки головки блока цилиндров.

Снимаем крышку головки блока цилиндров с катушкой зажигания.

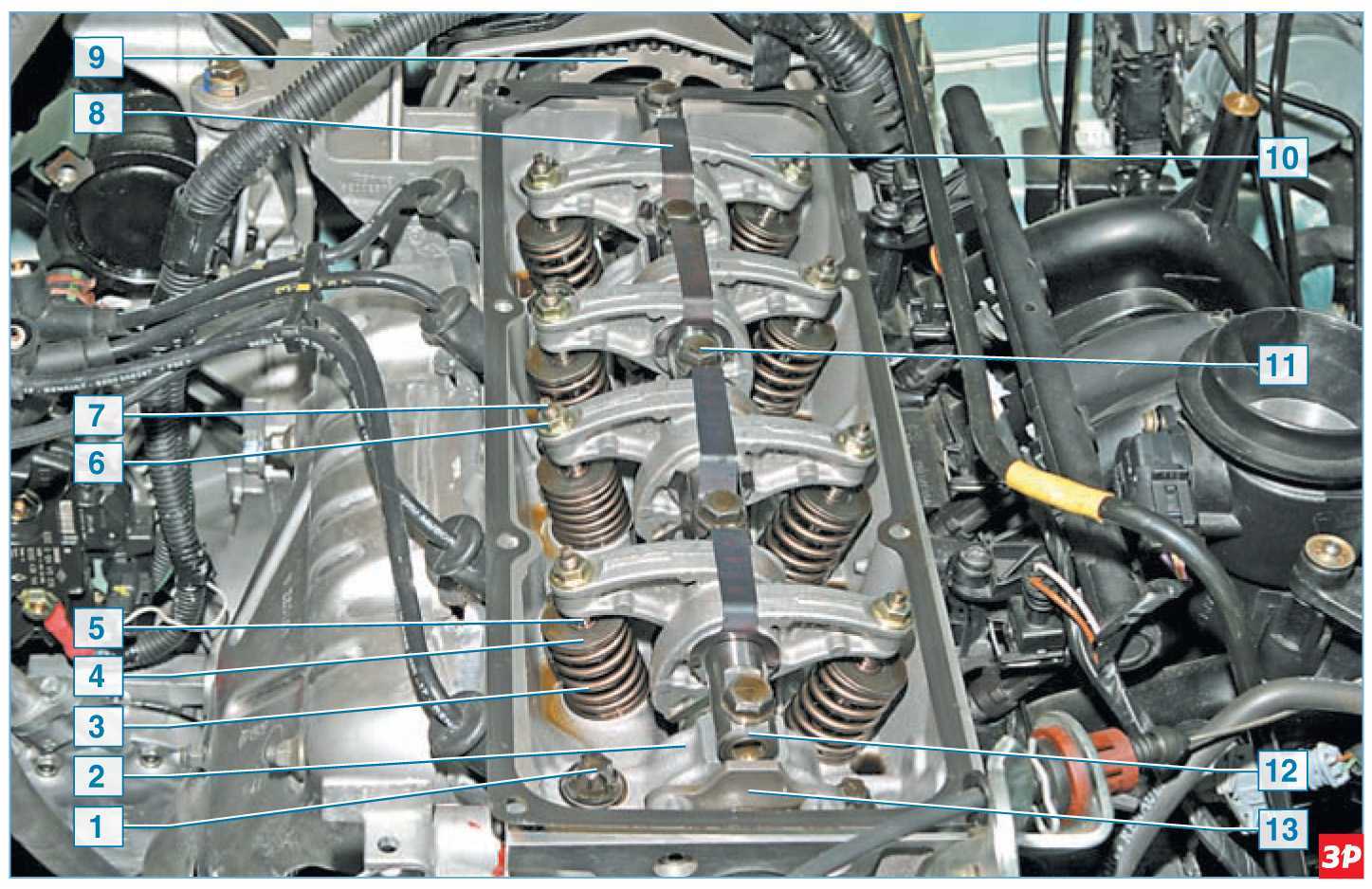

Снимаем прокладку крышки. Очистив привалочные поверхности крышки и головки блока цилиндров от масла и грязи, устанавливаем новую прокладку и проводим сборку в обратной последовательности. Болты крепления крышки затягиваем предписанным моментом (см. «Приложения») в указанной последовательности.

Порядок затяжки болтов крепления крышки головки блока цилиндров.

Порядок и момент затяжки ГБЦ Renault Logan 8 кл.

Чтобы правильно затянуть болты головки блока цилиндров на двигателях К7М и К7J, необходимо выполнить следующий списокдействий:

Закрутите болты от руки.
Затяните болты в порядке, указанном на схеме ниже. Момент затяжки — 20 Нм. После этого доверните их на угол 110 градусов.
Выждите три минуты.
Отпустите болты 1 и 2. После этого снова затяните их моментом 20 Нм.
Повторите отпуск и затяжку для болтов 3, 4, 5, 6, а затем для 7, 8, 9, 10.

Замените прокладку клапанной крышки, а ее затяните моментом 2 Нм в следующем порядке:

Дальнейшая сборка подкапотного пространства производится в обратном порядке.

Двигатели линейки Рено Логан

Все двигатели модели Логан в соответствии с инструкцией завода изготовителя должны заправляться 95-ым бензином, а какой бензин заправляете Вы?

Значительную роль в этом сыграли и те двигатели, которые применялись на машинах. Это силовые агрегаты, которые прошли испытание временем, и отлично зарекомендовали себя на прочих автомобилях концерна. В частности, мы говорим о восьмиклапанных моторах серий K7J и K7M с объёмом в 1,4 и 1,6 литра соответственно. Тем не менее, флагманской моделью стал 16-ти клапанный четырехцилиндровый мотор с жидкостным типом охлаждения, доступный потребителям под индексом K4M.

Требования к обслуживанию всех двигателей линейки Рено Логан

Для обеспечения максимально возможного ресурса двигателя, необходимо следовать спецификациям завода-изготовителя:

правильно подобранное моторное масло;
свечи зажигания;
топливо и ГСМ;
регулярная проверка состояния и уровня охлаждающей жидкости;
регулярная диагностика и замена топливного фильтра и воздушного фильтра;
замена моторного масла в соответствии с требованиями завода изготовителя.

Особенности конструкции двигателей

Одни из наиболее массовых силовых агрегатов K7J, производством которых занимается румынское подразделение компании, оснащается значительная часть автомобилей.

Двигатель K7J на Рено Логан 2006 года. Один из самых массово устанавливаемых двигателей на это модели

Если присмотреться, то в K7J можно увидеть некоторые особенности, характерные для серии ExJ, выпускавшейся компанией Рено в восьмидесятых годах прошлого столетия. К таким «архаизмам» стоит отнести цепной привод маслонасоса, старые типы коромысел ГРМ, а также способ размещения некоторых деталей. Прочие же решения мотора с объёмом 1,4 литра практически не отличаются от других моторов с одним валом из семейства SOHC.

Рекомендуем: Как снять и заменить свечи зажигания на Рено Дастер

Это всё то же рядное расположение цилиндров в вертикальной компоновке, наличие двух клапанов на цилиндр, а также система комбинированной подачи смазки. Тем не менее, всё это не уменьшает достоинств мотора, способного проработать без «капиталки» около четырехсот тысяч километров пути. При этом, Рено Логан с данным силовым агрегатом может разгоняться до «сотни» за тринадцать секунд, удерживая максимальную скорость на отметке в 162 километра в час.

Двигатель K7M

Менее популярный 8-ми клапанный двигатель объёмом 1.6 литра — K7M

Вариант K7M с увеличенным объёмом мало отличается от своего «младшего собрата», только лишь ходом поршня, который стал больше на 10,5 миллиметров. Кроме того, применяются другой тип сцепления и маховик с увеличенным диаметром. Это позволило увеличить динамические и скоростные показатели почти на 10 процентов. А вот болезни с недолговечностью троса сцепления избежать не удалось, поэтому замена троса сцепления знакома большинству Логановодов.

Двигатель K4M

Самый мощный 16-ти клапанный двигатель из линейки. Такой двигатель ставился на версию автомобиля в комплектации ЛЮКС

Он включает в себя пару облегченных распредвалов, а также совершенно новую поршневую систему. Регулировать же клапана слишком не нужно, так как в конструкции присутствуют гидрокомпенсаторы. При этом, «сотня» набирается за 10,5 секунд, а максимальная скорость составит 180 километров в час.

Достоинства и недостатки 8-ми клапанных двигателей

Что же касается недостатков таких моторов, то они заключаются в повышенном расходе топлива, некачественной работе на холостом ходу, а также необходимости регулировки клапанов каждые 20 тысяч километров. А, при обрыве ремня ГРМ, клапаны будут загнуты. И мы уже не говорим о повышенной шумности.

Рекомендуем: Замена мотора отопителя Рено Сандеро

Достоинства и недостатки 16-ти клапанных двигателей

А вот 16-ти клапанный двигатель предлагает увеличенный ресурс, соответствие стандарту Евро-4, а также низкий уровень шума. Помимо этого, система охлаждения окажется более надёжной и современной, нежели у 8-ми клапанного агрегата. Учитывайте лишь то, что запчасти на такой мотор будут дороже, проблема «загиба» клапанов останется, а показатель «эластичности» мотора будет минимальным, что скажется на качестве езды при обгонах.

Процесс замены прокладки

Для того, чтобы было провести замену быстрее и удобнее понадобится яма, эстакада или подъемник. Как показывает практика, то не всегда под рукой есть такие удобства и приходится мучиться в гараже. Рассмотрим, поэтапный процесс замены прокладки ГБЦ:

Демонтируем «клемму-минус» с АКБ.

Демонтаж клеммы АКБ для ремонта

Через специальный клапан сбрасываем давление в топливной системе

Выкрутив болты крепления отсоединяем выпускной коллектор и приемную трубу

Когда все отсоединили проводим демонтаж ГБЦ

Снимаем ремень ГРМ

Фиксация распределительных валов от проворачивания, чтобы не нарушить фазы газораспределения

Теперь прокладка заменена и можно дальше использовать автомобиль.

Выбор прокладки ГБЦ

Прежде чем приступить к выбору прокладки головки блока за каталожным номером, необходимо рассмотреть, какие бывают прокладочные материалы. Рассмотрим, основные виды прокладок ГБЦ:

Асбестовые . Главное преимущество: минимальная усадка и отличная восстанавливаемость.
Металлические . Это одни самых надежных и качественных расходных материалов.
Безасбестовые . Применяются в качестве ремкомплектов. Основные плюсы: эластичность, термостойкость, упругость.

Итак, теперь можно рассмотреть оригинальную прокладку, а также заменители, которые применяются. В основном, все производители ставят маркировку прокладок согласно оригинала.

2112-1003020 — это оригинальный и аналоговый каталожный номер прокладки ГБЦ для ВАЗ-2112. Также, производитель Ajusa (10144200) производит ряд прокладок для модели 2112.

Причины выхода из строя

Причин, которые послужили тому, что прокладка ГБЦ вышла из строя не много, но каждый владелец автомобиля обязан их знать. Итак, рассмотрим, основные из них:

Износ . Каждый элемент автомобиля имеет свой срок службы эксплуатации, а поэтому изношенность детали просто неизбежна.
Прогиб или деформация головки блока цилиндров может привести к тому, что произойдет пробой прокладки или на ее поверхность попадет горячий антифриз.
Закипание автомобиля может привести к тому, что прокладка выйдет из строя.

Признаки замены

Для верной диагностики и определения неисправностей необходимо правильно диагностировать.

Рассмотрим, основные прямые и косвенные признаки того, что прокладка ГБЦ поверглась износу и требует замены:

Из выхлопа начинает идти белый пар;
На местах соединения ГБЦ появляются следы от утечки охлаждающей жидкости или моторного масла;
В охлаждающей жидкости появляются следы масла;
В поддоне скапливается внушительное количество смазывающего вещества;
Около заливной крышки образуется пена.

Теперь все вопросы рассмотрены, установлены причины, признаки и способ замены прокладки головки блока цилиндров.

Замена прокладки клапанной крышки двигателя k7j 1,4 л Рено Логан

Замену прокладки клапанной крышки производим на холодном двигателе.

Необходимые инструменты приспособления и запчасти

— Ключ или головка на «8»

— Новая прокладка клапанной крышки двигателя

— Набор инструментов для снятия корпуса воздушного фильтра двигателя

— Отсоединяем минусовую клемму с аккумуляторной батареи

— Извлекаем из паза в кронштейне на крышке шланг продувки адсорбера

— Снимаем корпус воздушного фильтра двигателя

— Отсоединяем шланги вентиляции картера двигателя

Порядок замены прокладки клапанной крышки двигателя k7j 1,4 л автомобиля Рено Логан

Ключом или головкой на «8» отворачиваем восемь болтов крепления клапанной крышки двигателя

Отворачиваем болты согласно схеме от краев крышки к ее центру.

Снимаем клапанную крышку приподняв ее вверх

Снимаем старую прокладку

Очищаем привалочные поверхности клапанной крышки и головки блока двигателя от загрязнений

Можно использовать металлическую щетку нож или наждачную бумагу. Стараемся чистить аккуратно, чтобы мусор не попадал в полость головки блока двигателя. Протираем насухо чистой тряпкой.

Устанавливаем новую прокладку

Прокладка устанавливается строго в определенном положении. Ее угол с отверстием должен лечь на левый нижний угол привалочной поверхности головки блока (если смотреть на двигатель со стороны фар).

Устанавливаем клапанную крышку двигателя

Центруем ее отверстия под болты с отверстиями в прокладке и головке блока. Для этого слегка смещаем ее вправо-влево, взад-вперед.

Затягиваем болты ее крепления в определенной последовательности

Затягиваем в два прохода: сначала с небольшим усилием 2.0-3.0 Н.м (0,2-0,3 кгс.м), окончательно 10-12 Н.м (1,0 — 1,2 кгс.м).

Устанавливаем снятые ранее детали в обратном порядке.

Примечания и дополнения

— Новую прокладку желательно выбирать изготовленную из стали.

— Течь масла под клапанную крышку можно попробовать устранить подтяжкой болтов ее крепления. Сначала немного отпускаем болты крепления, а затем затягиваем согласно схеме затяжки. Если не удается, меняем прокладку.

Еще статьи по двигателю k7j 1,4 л автомобиля Рено Логан

Замена прокладки ГБЦ

Производим ремонт бензиновых двигателей на всех марках легковых автомобилей. В наличии и под заказ запчасти для ремонта двигателей всех марок авто! Охраняемая стоянка на время ожидания запчастей Бесплатно.

Стоимость работ в нашем сервисе

Замена прокладки гбц

Стоимость работы

Ваз-Lada

(На всех моделях данной марки)

Renault

(Logan, Sandero, Duster, Largus, Fluence, Megan)

Daewoo

Ford

(Focus, Mondeo, Fiesta, Kuga, Fusion)

Opel

(Astra, Zafira, Meriva)

Chevrolet

(Cruze, Aveo, Lacetti, Lanos)

Skoda

(Octavia, Fabia, Rapid, Superb)

Kia

(Rio, Spectra, Picanto)

Hyundai

( Accent, Getz, Sonata)

Volkswagen

(Passat, Polo, Jetta, Golf)

Mitsubishi

Toyota

(Corolla, Ayris, Yaris, Camry)

Производим ремонт бензиновых двигателей на всех марках легковых автомобилей!

В наличии и под заказ запчасти для ремонта двигателей всех марок авто!
Охраняемая стоянка на время ожидания запчастей Бесплатно!
Записаться на диагностику или ремонт двигателя можно по телефону: +7 (347) 294-40-40 , Звоните!

Признаки неисправности ГБЦ (головки блока цилиндров)

является прокладка

При проверке уровня масла на щупе видны следы антифриза, а уровень выше чем, при предыдущем контроле. Значит, нарушена герметичность между системами охлаждения и смазки.
При прогретом двигателе из выхлопной трубы появляется выхлоп белого цвета и что-то капает. Это сигнал о том, что охлаждающая жидкость попадает в цилиндры.
В расширительном бачке появились масляные следы. Опять же напрашивается вывод – две автономные системы (смазочная и охлаждения) соединились воедино.
Появились пузырьки в расширительном бачке. Заметить это можно при снятой пробке. Как правило, бачки изготавливают прозрачными, так что, обычно все видно сразу.
Двигатель плохо тянет на любых оборотах, ТРОИТ.

Запись на диагностику и ремонт ГБЦ в Уфе по телефону: +7 (347) 294-40-40

голоса

Рейтинг статьи

Цена двигателя Renault K7M нового и бу

Минимальная стоимость	25 000 рублей
Средняя цена на вторичке	40 000 рублей
Максимальная стоимость	60 000 рублей
Контрактный мотор за рубежом	500 евро
Купить такой новый агрегат	120 000 рублей

Состояние:	Б У
Комплектация:	двигатель в сборе
Рабочий объем:	1.6 литра
Мощность:	75 л.с.

* Цена на данный двигатель указана справочно

Видео о капитальном ремонте как раз такого мотора

Все тексты написаны мной, имеют авторство Google, занесены в оригинальные тексты Yandex и заверены нотариально. При любом заимствовании мы сразу же пишем официальное письмо на фирменном бланке в поддержку поисковых сетей, вашего хостинга и доменного регистратора.

Далее подаем в суд. Не испытывайте удачу, у нас более тридцати успешных интернет проектов и уже дюжина выигранных судебных разбирательств.

Источник

Шлифовка головки блока цилиндров — когда лучше выполнять?

Большинство автовладельцев в курсе, что одной из наиболее специфических частей автомобильного двигателя является головка блоков цилиндра. Абсолютно все элементы головки блока цилиндров тесно взаимодействуют друг с другом, а если что-то и сломается, что результатом будет серьезный дефект ГБЦ. К примеру, если износилась прокладка ГБЦ, от чего происходит пропускание масла, то в качестве ремонта придется не только заменить прокладку, но и выяснить причину, по которой этот элемент пришел в негодность.

Если говорить простыми словами, то придется проводить полную диагностику ГБЦ. А наиболее вероятной причиной того, что прокладку стало пробивать, является нарушение сопряжения блока цилиндров и ГБЦ. Если это действительно так, то скорее всего понадобится шлифовка (фрезеровка) ГБЦ.

Когда нужна шлифовка ГБЦ

Необходимо разобраться в том, зачем же нужно шлифовать как головку блока цилиндров, так и сам блок тоже. ГБЦ нужно шлифовать для того, чтобы довести до предписанных параметров привалочную плоскость ГБЦ, которая сопрягается с плоскостью блока цилиндров.Плоскость головки блока цилиндров шлифуют в 2х случая. Первый вариант является не очень-то актуальным и распространённым в кругу среднестатистических водителей – это тюнинг движка. Дабы увечить степень сжатия, нужно уменьшить высоту головки блока цилиндров. Но подобная проблема была характерна для того времени, когда качественное горючее было в большом дефиците. Сейчас же такой вариант подойдет для тех, кто фанатично гоняется за изменением параметров движка.

Не стоит ограничиваться только теми ремонтными работами, ради которых была произведена разборка головки блока цилиндров. Ведь если она открыта, то можно выделить чуть больше времени, чем обычно, дабы после не возвращаться к этому вопросу.

Подготовка головки блока к шлифочным работам

Проверить плоскость головки можно самостоятельно, используя линейку и набор щупов. Линейку нужно поочередно приложить по диагоналям нижней плоскости, после чего нужно подобрать щуп, который бы входил в интервал между плоскостью головки и линейкой. Высокую точность измерений такой метод не даст, но все же у Вас будет общее представление о том, на сколько деформировалась сопрягаемая плоскость. Больше всего плоскость головки будет деформирована в области цилиндров, прокладка которых прогорела, а поршни покрыты нагаром.Запомните, что шлифовать головку ГБЦ можно только после полной проверки корпуса на предмет наличия трещин. Никаких изъянов быть не должно. Найти же трещины можно используя какую-нибудь окрашивающую жидкость, правда перед проверкой нужно тщательно очистить поверхность головки. После нанесения краски нужно будет подождать всего 5 минут, после чего ее можно удалять. Если поверхность ровная, то следов от краски не останется, а вот в трещины она забьется, показывая изъяны.

Для диагностирования придется использовать специальное оборудование. Проверить, на сколько герметичны внутренние полости ГБЦ, можно только с помощью специального устройства, которое нагревает корпус головки, после чего трещины будут выявлены через воздушные пузырьки и давление, если поместить головку в воду. Если трещины все же есть, то сначала их нужно будет удалить, а после чего уже можно будет приступать непосредственно к шлифовальным работам.

Процесс шлифовки ГБЦ

Провести процесс шлифовки ГБЦ самостоятельно у Вас вряд ли получится, так как для проведения операции потребуется специальная фрезерно-шлифовальная машинка. Технологическая сторона процесса Вас вряд ли заинтересует, но все же стоит иметь представление о некоторых нюансах, которые следует учесть при сборке ГБЦ.Толщина шлифования. В мануале от завода-производителя, который прилагается к модели Вашей машины, должна быть указана максимальная (ремонтная) глубина шлифования плоскости. При соблюдении всех параметров двигатель будет работать нормально. Будет огромным плюсом, если Вы уточните у мастера глубину фрезеровки, которую он собирается сделать. Обязательно скажите о том, какие цифры указаны в мануале. Необходимо это для того, чтобы мастер смог подобрать прокладку с нужной толщиной.

Проводить эксперименты с двигателем специалисты крайне не рекомендуют. Если мастер переборщит, то есть превысит максимально допустимый запас, описанный в мануале, то придется полностью заменить ГБЦ. По времени шлифование – процедура достаточно быстрая, а результатом будет герметичная и отшлифованная ГБЦ, которую можно со спокойной душой ставить на место. Желаем успехов.

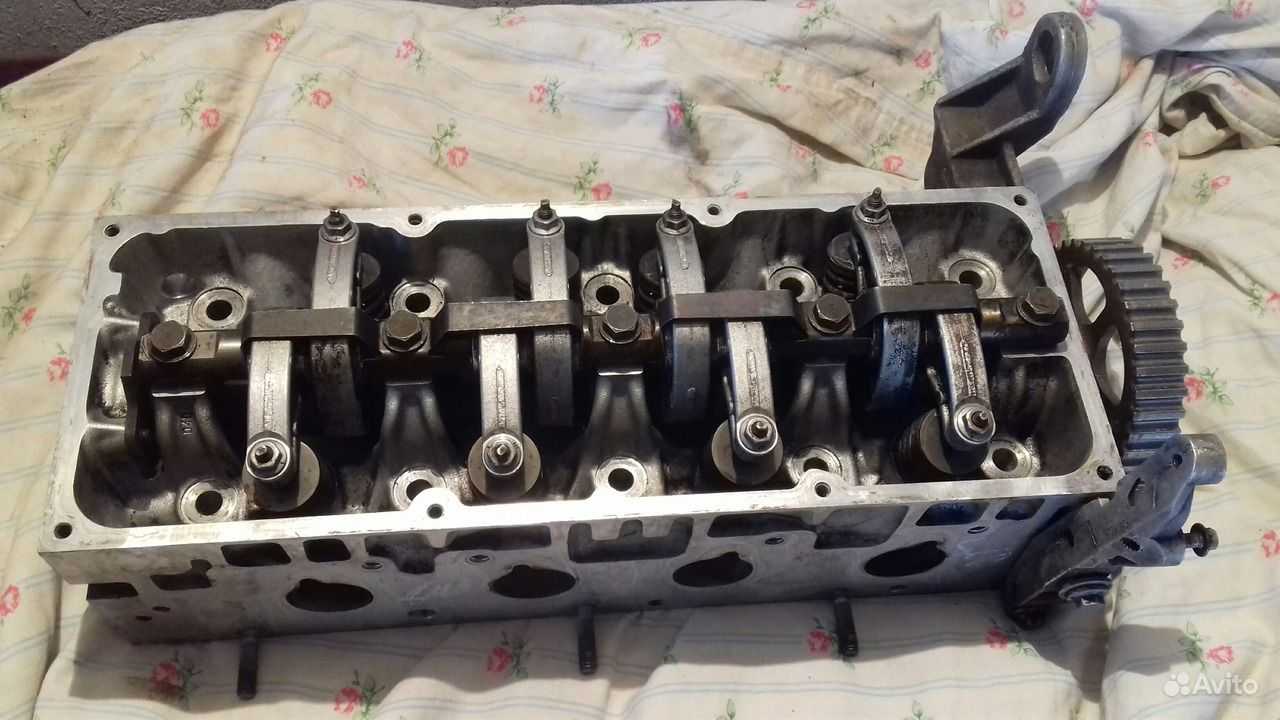

Разборка, ремонт и сборка головки блока цилиндров Renault Logan

В большинстве случаев ремонт головки блока цилиндров заключается в притирке или замене клапанов и их направляющих втулок, в замене или шлифовке седел клапанов

Вам потребуются: ключи «на 10», «на 12», «на 17», свечной ключ, намагниченная отвертка (или пинцет) для снятия сухарей клапанных пружин, приспособление для сжатия клапанных пружин.

Отверните три гайки крепления и снимите термоэкран выпускного коллектора.

Выверните четыре верхних, болта крепления впускной трубы к головке блока, отверните три нижние гайки и снимите, впускную трубу вместе с дроссельным узлом и топливной рампой (см.. «Замена уплотнения впускной трубы»).

Уплотнительные прокладки впускной трубы заменяйте новыми при каждой разборке соединения.

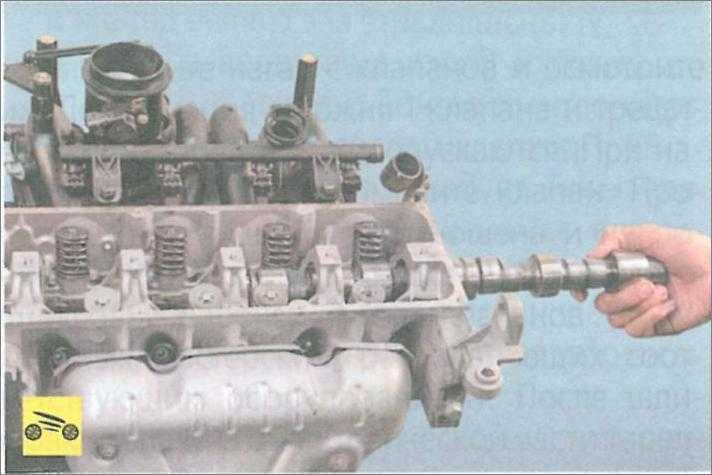

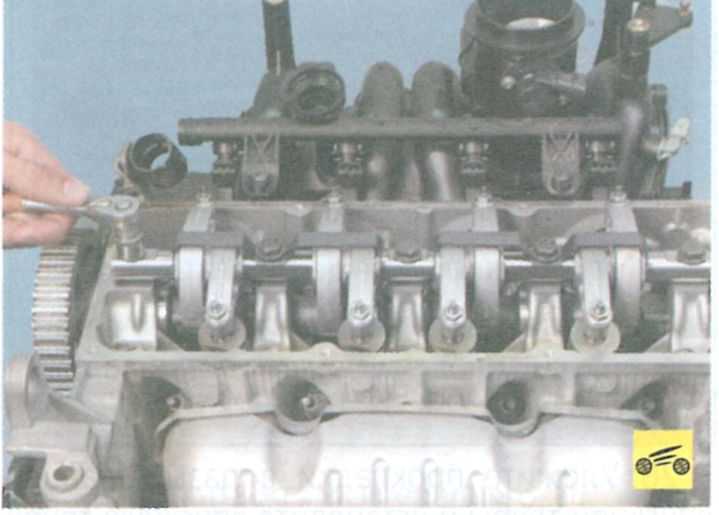

Снимите ось коромысел клапанов в сборе с коромыслами и распределительный вал

При необходимости снимите с оси фиксаторы коромысел

и коромысла клапанов.

Замените коромысло при сильном, отчетливо видимом износе поверхности в, контактирующей с кулачком распределительного вала.

Проверьте состояние головки регулировочного болта а и, если на ней есть явные следы износа

отверните контргайку болта

и выверните болт из коромысла

После длительной эксплуатации на верхнем торце клапана может образоваться заусенец грибообразной формы.

Удалите смолистые отложения с верхней поверхности головки и из впускных каналов.

Очистите от нагара камеры сгорания и выпускные каналы. Удаляйте нагар круглой металлической щеткой, установленной в патрон электродрели.

Соблюдайте осторожность: избегайте вдыхать пыль; образующуюся при чистке камер сгорания. Для предотвращения образования пыли периодически смачивайте нагар керосином,. Удалите с поверхности прилегания головки к блоку цилиндров пригоревшие остатки уплотнительной прокладки.

Удалите с поверхности прилегания головки к блоку цилиндров пригоревшие остатки уплотнительной прокладки.

После очистки осмотрите головку блока, чтобы не допустить ее эксплуатацию с повреждениями резьбовых отверстий, трещинами (особенно между седлами клапанов и в выпускных каналах), коррозией, включениями инородных материалов, раковинами и свищами.

Проверьте с помощью металлической линейки, установленной на ребро, и щупа плоскостность поверхности прилегания головки к блоку в продольном и поперечном направлениях, а также по диагоналям. Если зазор между ребром линейки и поверхностью головки превышает 0,05 мм, замените головку,

Проверьте наличие деформации фланцев для впускной трубы и выпускного коллектора, деформированную головку замените.

Определите износ направляющих втулок клапанов, измерив внутренний диаметр отверстия втулки и диаметр стержня клапана, и по разности этих размеров определив зазор,

Если зазор остается больше предельно допустимого и при установке новых клапанов, замените направляющие втулки.

Седла клапанов можно заменить в специализированной мастерской.

Седла необходимо шлифовать в специализированной мастерской, так как для этого требуются специальные инструменты и оборудование.

При наличии повреждений замените клапан. Проверьте, не слишком ли изношена и не повреждена ли рабочая фаска 3.

После шлифовки толщина цилиндрической части тарелки должна быть не менее 0.5 мм для впускных клапанов и не менее 1,0 мм для выпускных.

Проверьте концентричность расположения тарелки клапана и .седла; нанесите на фаску головки клапана тонкий слой краски (например, берлинской лазури), вставьте его в направляющую втулку и, слегка прижав к седлу, проверните.

Проверьте состояние проточек 4 стержня клапана под сухари. При обнаружении следов выкрашивания кромок проточек и износа цилиндрической части замените клапан.

Пружины могут быть установлены одного из двух типов. Номинальная длина пружины первого типа в свободном состоянии (46,5±2) мм, второго типа (46,64±2) мм.

Пружины, длина которых в свободном состоянии меньше допустимой, искривленные (отклонение оси пружины от вертикали в свободном состоянии более 4°) и с трещинами замените.

Проверьте состояние тарелок пружин. Замените тарелки со значительным износом опорных канавок под пружины.

Прокладки головки блока цилиндров, впускной трубы и выпускного коллектора всегда заменяйте новыми, так как снятые с двигателя даже внешне не поврежденные прокладки могут оказаться сильно обжатыми и не обеспечат герметичности уплотнения.

Симптомы пробитой прокладки ГБЦ на Renault Sandero/Logan

Прокладка может выйти из строя по разным причинам. Это может быть качество самой прокладки, ее неправильная затяжка или естественное старение. Существуют косвенные признаки, которые укажут на неисправность прокладки:

попадание масла в антифриз;
попадание выхлопных газов в охлаждающую жидкость;
попадание антифриза в масло — появление эмульсии на крышке маслозаливной горловины;
охлаждающая жидкость попадает в камеру сгорания — белый выхлопной пар;
Падение компрессии в двух соседних цилиндрах;

При обнаружении хотя бы одного симптома, имеет смысл проверить состояние прокладки. В среднем, прокладка ГБЦ на Логане может пройти около 200 тысяч километров до первого ремонта, в зависимости от условий эксплуатации автомобиля.

Замена прокладки ГБЦ и еще чуть-чуть — бортжурнал Renault Logan Крепыш года на TheDreamBag

Ну, она стальная и на ней при микро пробоях особо ничего и не увидишь. Отключите от модуля зажигания высоковольтные провода. Отключите от штуцеров крышки головки блока шланги большой и малой ветви вентиляции картера.

Снимаем ГБЦ вместе выпускным коллектором, дроссельным узлом и впускной трубой. Снимаем шланги с патрубков термостата и блока цилиндров двигателя.

Повторное использование старой прокладки категорически воспрещается. Потом отпустите и затяните болты 3,4,5,6.

Сжав фиксаторы наконечника, снимаем шланг вакуумного усилителя тормозов от впускной трубы. Ослабляем хомуты крепления трех шлангов системы охлаждения.

Детали и расходники:

Для этого необходимо пассатижами сжать отогнутые усики этих хомутов. Затем сдвигаем все хомуту вниз по шлангам. Снимаем шланги с патрубков термостата и блока цилиндров двигателя.

Извлекаем из держателей на кронштейне шланги отопителя. Выкручиваем болт крепления насоса гидроусилителя рулевого управления к головке блока цилиндров. Снимаем шланг продувки адсорбера с держателя, который находится на крышке головки блока цилиндров. Отключаем от модуля зажигания высоковольтные провода. Выкручиваем три болта крепления модуля зажигания. При установке модуля зажигания, болты его крепления необходимо затягивать моментом 15 Нм.

Снимаем со штуцеров крышки головки блока цилиндров шланги большой и малой ветви вентиляции картера. Отворачиваем восемь болтов крепления крышки головки блока цилиндров.

Инструменты:

Ну, она стальная и на ней при микро пробоях особо ничего и не увидишь. Зато под ней стазу определилось место пропуска газов из первого цилиндра в систему охлаждения.

К тому же первый цилиндр очень часто троил, вот и причина троения. Использовал толстую 10 мм подборную стальную линейку чуть меньше метра. Не помню уже от чего.

Снятие головки блока цилиндров 1. Установите автомобиль на подъемник. Отсоедините отрицательный провод от батареи. Открутите болт 1 крепления многофункционального кронштейна 4.

Установите на двигатель опорное приспособление Mot. Снимите ремень привода вспомогательного оборудования, ремень ГРМ.

Как поменять прокладку ГБЦ на Renault Logan/Sandero 1

Процесс состоит из нескольких действий, которые содержат свои нюансы. Вначале, установите автомобиль на яму, эстакаду или подъемник и снимите клемму «минуса» с аккумулятора. Открутите (1) болт кронштейна:

Под поддон двигателя следует установить домкрат через мягкую прокладку, чтобы исключить его падение в дальнейшем. Снимите также ремень привода вспомогательных агрегатов и слейте антифриз через нижний патрубок радиатора.

Открутите крепление (2) корпуса воздушного фильтра:

Снимите корпус воздушного фильтра. Но перед этим нужно снять с него принимающий воздуховод и трубку (3):

Снимите катушку зажигания, предварительно сняв с нее высоковольтные провода и разъем (4):

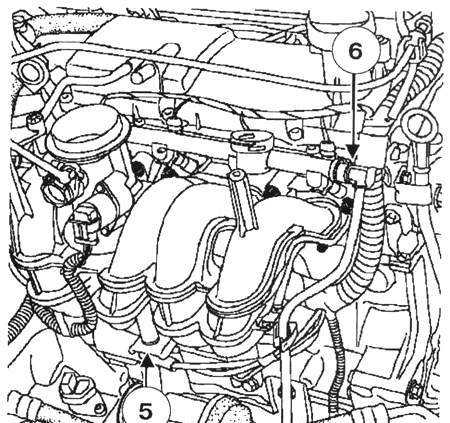

Снимите топливопровод с распределительной рампы (6) и демонтируйте кронштейн крепления коллектора (5). Провода с форсунок следует демонтировать.

Снимите фишку с разъема регулятора холостого хода (7) и датчика положения дроссельной заслонки (8):

Отсоедините следующие элементы:

разъем датчика температуры воздуха (9);
датчика вакуума (10);
ДТОЖ (11);
трубку вакуумного усилителя тормозов от впускного коллектора (12);
трубку системы рециркуляции топливных паров (13);
снимите опору (14) и ограничитель (15) от троса привода дроссельной заслонки ;

Снимите патрубки системы охлаждения (16):

Демонтируйте массовый провод и кронштейн (17) для крепления патрубков ОЖ от проушины, предназначенной для подъема агрегата:

Выкрутите болты (18) и (19) крепления направляющей масляного щупа двигателя:

Теперь открутите болты (20) крепления клапанной крышки. Их 8 штук:

Как только крышка будет снята, нужно будет снять ремень ГРМ, чтобы освободить головку от связи с коленчатым валом. После этого откручивайте болты крепления ГБЦ к блоку цилиндров по схеме ниже:

Отворачивать следует по 180 градусов за один проход. Делать это нужно до тех пор, пока они не начнут откручиваться от руки. Стоит учесть, что болты разной длины и их местоположение нужно запомнить. Еще лучше — заменить их новыми так как резьба имеет свойство вытягиваться.

Демонтируйте головку блока цилиндров вместе со впускным коллектором, предварительно открутив выпускной. Для демонтажа ГБЦ, возможно, понадобится ее расшатывание. Делать это нужно аккуратно, чтобы не повредить сопрягаемые поверхности.

Очистите сопрягаемые поверхности от остатков старой прокладки и обезжирьте. Не допускается использовать скребки, способные спровоцировать царапины на сопрягаемых деталях.

Установите новую прокладку и прижмите ее головкой блока цилиндров. Теперь необходимо выполнить затяжку.
