Как Отрегулировать Клапана На Мтз 80

Регулировка клапанов трактора МТЗ-80 и его аналогов (МТЗ-82) — неотъемлемая и принципиальная задача при обслуживании газораспределительной системы дизеля и после ее ремонта. Эти действия позволяют улучшить характеристики двигателя, снизить расход топлива, повысить мощность и КПД.

Практически все зависит от режима и критерия работы трактора. Высококачественные характеристики дизельного двигателя отражаются в его долговечности и надежности. При интенсивной эксплуатации двигатель и его узлы получают значительную нагрузку.

как отрегулировать клапан или зажигание на тракторе МТЗ 82 клапана ЯМЗ 236. Это влияет на геометрию многих деталей. Клапан и другие элементы газораспределительного механизма подвержены термическим нагрузкам (сильному нагреву), механическим и динамическим перегрузкам.

Центральным моментом операции является получение подходящих зазоров между коромыслами и концами регулируемых стержней клапана. При этом болты крепления цилиндра следует затягивать точно. Как заменить и отрегулировать рабочий цилиндр на Газели?.

При этом следует учитывать, что регулировку клапанов трактора МТЗ-82 (и предшественника МТЗ-80) необходимо проводить с четкими интервалами. Вначале, особенно после процедуры обкатки, а затем в последующие 480 часов определенной работы.

Неважно, какая разборка цилиндров в следующий раз повлечет за собой подобные действия. Шум клапана — явный признак критичного варианта. Затем создайте внеплановую корректировку

Затем создайте внеплановую корректировку.

При ухудшении свойств двигателя, наличии задымления клапаны проверять не стоит!

Регулировка клапанов в моторе Д-245

Перед тем, как приступить к настройке клапанов Д-245, необходимо изучить характеристики этого агрегата. Вал имеет 5 подшипников, приводится в движение коленчатым валом и шестернями газораспределительного механизма. В качестве рабочих подшипников используются 5 втулок, которые размещаются в секциях блока. Передняя втулка расположена в зоне вентилятора и снабжена буртиком, фиксирующим осевой распределительный вал, а остальные выполнены из чугуна. Стальные толкатели сварены из специального чугуна, а сферическая поверхность имеет радиус 750 мм. Поворотные кулаки распределительного вала с наклоном.

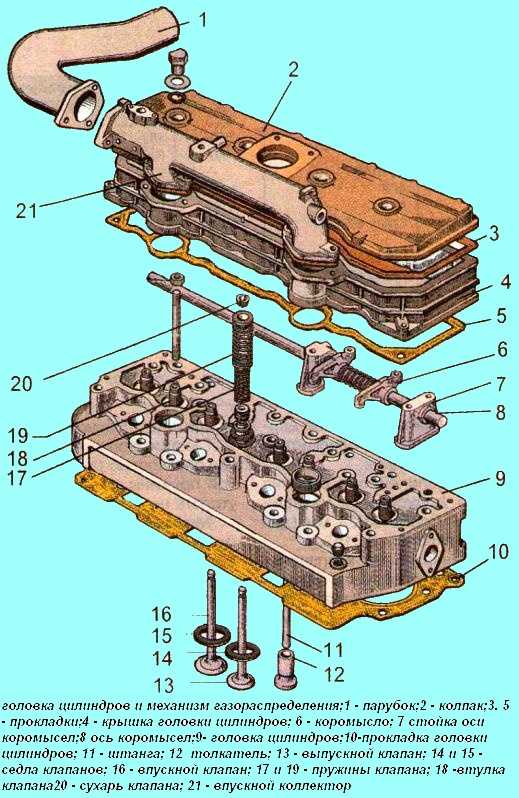

Для правильной регулировки клапанов D-245 имейте в виду, что штанги толкателя изготовлены из стального стержня и имеют сферическую зону, которая входит в толкатель. Коромысла были стальными, а ось закреплялась на 4-х стойках. Ось полая, с радиальными отверстиями для подачи масла.

Затягивание» соединений без динамометрического ключа

Когда динамоключа нет и для затяжки используется самодельное приспособление или безмен, нужно высчитывать усилие. Рекомендуемый момент в мануале указан в Ньютонах на метр, а весы выдают значение в килограммах

Важно знать параметр кгс·м, который рассчитывается по формуле:

кгс·м=»m/L,» где кгс·м – кг силы на метр, m – значение на весах, L – расстояние от центра болта до крепления весов.

1 кгс·м =»» 9,81 Ньютонов.

Отсюда формула для определения нужного усилия затяжки в кг, если известно это значение в Н:

m =»» Н · 0,102 · (1 / L),

• m – значение на весах,
• Н – требуемый момент затяжки,
• L – расстояние от центра болта до крепления весов.

Источник

Двигатель Д-245

С целью обеспечения лучшего уровня приемистости применяется турбинный компрессор с возможностью корректировки потока воздуха. Благодаря этому обеспечиваются повышенный уровень крутящего момента даже при минимальном количестве оборотов коленвала. При этом подобный двигатель с турбиной выводит отработанные газы, которые соответствуют европейским стандартам Евро 3. Но вся серия подобных моторов предназначена для использования только в условиях температуры окружающей среды, находящейся в пределах -45 – +45 градусов. Главным местом использования этих агрегатов является их установка в дорожную, строительную, а также колесную технику.

Регулировка затяжки головки блока цилиндров

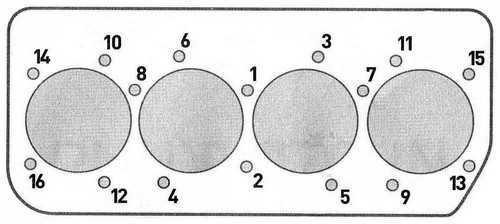

Порядок затяжки болтов ГБЦ определяет последовательность и силу, с которой проводится закручивание в резьбовых соединениях болтов маховика

Важно помнить, что момент затяжки ГБЦ должен находиться в пределах 190-210 Нм. При этом гайки шпилек и болты требуется затягивать до отказа

Порядок регулировки

Регулировка предназначена для обеспечения регулируемого зазора между плоскостью коромысла и концом впускных клапанов для воздуха и выхлопных газов в выпускном коллекторе. Последовательность настроек и параметров зависит от модификации силового агрегата и способа подачи воздуха в камеру сгорания. Кроме того, проверяется затяжка гаек крепления головки к блоку цилиндров, что снижает вероятность поломки прокладки и деформации детали из-за неравномерных термических деформаций.

Подготовка к регулировке

При подготовке к тюнингу необходимо снять боковые стенки и открыть крышку капота, затем открутить гайки крепления и демонтировать защитный металлический кожух, закрывающий детали газораспределительного механизма на головке дизеля. Предварительно пыль и масляные отложения удаляются с поверхности заготовки тряпкой, смоченной керосином или соляркой. Затем необходимо проверить затяжку болтов крепления ролика, на котором установлены коромысла.

Направление поршня при установке

Обычно отверстия под пальцы имеют смещение относительно вертикальной оси поршня в одну сторону. Поэтому поршня имеют направление, в какую сторону они должны быть обращены. На них имеется стрелка указывающая направление в сторону переда двигателя. Либо имеется надпись «Вперед» или «назад».

На поршнях ММЗ д 240 и других модификациях направления установки поршней нет. Отверстия поршневых пальцев сделаны строго по центру вертикальной оси. Поэтому направление поршня не имеет значения. Но имеет значение расположение шатунов.

Какой стороной ставится шатун мтз

Шатуны устанавливаются на палец поршня совместно поршнем. Стопорное кольцо уже установлено. С одной стороны. Осталось вставить палец в поршень с противоположной стороны от стопорного кольца и вставив шатун внутрь поршня установить палец на место. После этого стопорится кольцо с другой стороны пальца. Затем можно устанавливать поршневые кольца. Как было описано выше.

Установка поршней в гильзы цилиндров

Установка поршневой д240 происходит вместе с шатунами. Предварительно необходимо открутить крышки шатунов и установит шатунный вкладыш в шатун. Вкладыш устанавливается таким образом чтобы замок вкладыша попал специальную прорезь в постели шатуна. При установке шатуна с поршнем. Шатун необходимо развернуть таким образом. Чтобы замок вкладыша смотрел в сторону установки топливной аппаратуры. Или в сторону противоположную расположению распредвала.

Из выше сказанного установка поршневой группы двигателя Д 240 имеет две особенности для этого двигателя. Это то, что нет направления установки поршней. И нужно быть очень осторожным при установке гильз в блок. Чтобы не повредить верхнюю кромку гильзы.

Источник

Надежность, проблемы и ремонт ММЗ Д-245

В 1984 году началось производство одного из самых известных турбированных дизельных двигателей ММЗ — Д-245. Этот мотор был разработан на базе Д-243 и является его турбоверсией. Здесь стоит рядный четырехцилиндровый чугунный блок цилиндров от 243-го с мокрыми чугунными гильзами, но он получил масляные форсунки для охлаждения поршней. В блоке установлен усиленный стальной коленвал с ходом поршня 125 мм, были применены усиленные стальные шатуны, новые алюминиевые поршни с другими кольцами. Давление масла на двигателях Д-245 (номинальная частота вращения) — 2.5-3.5 кгс/см 2 . Сверху блока стоит модифицированная чугунная головка с другими седлами клапанов. Диаметр тарелок клапанов такой: впуск — 48 мм, выпуск — 42 мм, диаметр стержня — 11 мм. Распредвал установлен в блоке и вращается от коленвала посредством шестерни, он воздействует на клапана с помощью стальных толкателей, штанг и коромысел. Регулировка клапанов на Д-245 выполняется по необходимости, после каждых 500 часов работы вы должны проверить, в каком состоянии зазоры. Должно быть так: впускные 0.25 мм, выпускные 0.45 мм. Порядок регулировки клапанов 1-3-4-2. Конечно же, здесь свой впуск, выпуск, ТНВД 4УТНИ-Т, более мощный масляный насос и турбокомпрессор ТКР-6 (на базовой версии).

В 1998 году начался выпуск моторов Д-245 Евро-1. Еще через 3 года пошли версии под Евро-2, которые отличаются коленвалом, поршнями под степень сжатия 17, ГБЦ, топливным насосом ЯЗДА 773 и турбиной ТКР 6.1. ДВС Д-245 Евро-3 начали выпускаться в 2006 году и отличаются они своей поршневой, поршневыми пальцами 42 мм, впрыском Common rail с топливным насосом Bosch CP3.3 и со своими форсунками. Здесь стоит турбина ТКР-6,5.1 и блок управления Bosch EDC7UC31.

В 2012 году в Минске решили установить на Д-245 систему EGR и сажевый фильтр, поставили также новые распылители, увеличили давление впрыска до 1600 бар, доработали блок цилиндров, увеличили диаметры коренных опор, изменили шатуны, поставили новый коленвал с другими шатунными и коренными шейками, а также новые поршни и поршневые кольца. Кроме того, тут установлен свой распредвал и более жесткие пружины клапанов. На Д-245 Е4 применяется турбина С15-505, а управляет таким движком ЭБУ Bosch EDC7UC31. Чтобы достичь экологического стандарта Евро-5, были установлены новые форсунки, увеличено давление впрыска до 1800 бар, а на топовом Д-245.35Е5 стоит система SCR. Такие движки шли с 2014 года.

Модификации ММЗ Д-245 и их отличия

1. Д-245.1 — мотор, выпускающийся с 1992 для ЗиЛ и оснащающийся турбиной ТКР-6. Здесь мощность достигает 107 л.с. 2. Д-245.2 — тракторный аналог Д-245, но с интеркулером и другой настройкой ТНВД. Выпускается с 2000 года и имеет мощность 120 л.с. 3. Д-245.4 — версия Д-245 с турбиной ТКР 6-01 без интеркулера мощностью 81 л.с. 4. Д-245.5 — аналог Д245.4, но мощность увеличена до 88 л.с. 5. Д-245.7 — дизель для автобусов и грузовиков массой до 8 тонн. Версия под Евро-1, шла с турбиной ТКР 60-14-3 и развивает 122 л.с. при 2400 об/мин, крутящий момент 422 Нм при 1500 об/мин. Затем его дорабатывали под Е2, Е3, Е4 и Е5. На Евро-2 стоит турбина ТКР 60-14-02, на Евро-3 — ТКР 60-14, а на Евро-4 уже установлена ТКР 60.01.01-02 и мощность увеличилась до 130 л.с. при 2200 об/мин, момент 422 Нм при 1100-2100 об/мин. 6. Д-245.9 — аналог 245.7, но с турбиной ТКР 60-14-03 (Евро-1), ТКР 60-14-01 (Евро-2/3) или ТКР 60.01.01-03 (Евро 4), а мощность увеличена до 136 л.с. при 2400 об/мин, момент 446 Нм при 1600 об/мин. Двигатель предназначался для грузовых автомобилей и автобусов массой до 12 тонн. 7. Д-245.10 — двигатель для Бычка на 107 л.с. 8. Д-245.11 — модификация на 107 л.с. при 2400 об/мин, момент 355 Нм при 1500 об/мин. 4. Д-245.12 — автомобильный мотор без интеркулера с турбиной ТКР-6 (на Евро-1 — ТКР 7Н2А), который имеет 109 л.с. 5. Д-245.16 — тракторная версия, развивающая 127 л.с. при 1800 об/мин, момент 567 Нм при 1500 об/мин. Выпускался двс для Онежского тракторного завода. 3. Д-245.20 — версия для ЗиЛ на 107 л.с. 4. Д-245.30 — аналог Д245.7, но с турбиной ТКР 60.01.01-01 (60.01.01-05), ее мощность 156 л.с. при 2400 об/мин, а крутящий момент 515 Нм при 1600 об/мин. Модификация предназначена для автомобилей массой 12 и 18 тонн. 4. Д-245.35 — версия для автомобилей массой до 13, 18 и 21 тонн. Мощность 170 л.с. при 2400 об/мин, крутящий момент 595 Нм при 1500 об/мин. На версиях под Евро-4 стоит турбина ТКР-60.01.01 и мощность увеличена до 177 л.с. при 2300 об/мин, момент 650 Нм при 1200-1600 об/мин. 4. Д-245.42 — тракторный дизель на 75 л.с. при 1800 об/мин, момент 365 Нм при 1400 об/мин. 4. Д-245.43 — еще одна тракторная версия на 84 л.с. при 1800 об/мин, крутящий момент 411 Нм при 1400 об/мин.

Регулировка клапанов МТЗ: порядок работ, регулировка механизма газораспределения

Регулировка клапанов на МТЗ входит в список регламентных операций, проводимых при обслуживании сельскохозяйственной техники. От корректности настройки зависит легкость запуска, стабильность функционирования и тепловой режим работы силовой установки. Производитель рекомендует выполнять регулировку после обкатки мотора (нового или после проведения капитального ремонта), а затем повторять процедуру спустя 240-480 часов эксплуатации (зависит от модификации машины) либо при проведении ТО-2.

Регулировка клапанов является обязательным этапом при обслуживании сельскохоз техники.

Порядок регулировки

Под регулировкой подразумевается обеспечение регламентированного зазора между плоскостью бойка коромысла и торцом клапанов впуска воздуха и выброса отработавших газов в выпускной коллектор. Последовательность настройки и параметры зависят от модификации силового агрегата и способа подачи воздуха в камеру сгорания. Дополнительно проверяется затяжка гаек фиксации головки к блоку цилиндров, что позволяет снизить вероятность пробоя прокладки и коробления детали из-за неравномерных тепловых деформаций.

Подготовка к регулировке

В процессе подготовки к настройке требуется снять боковины и откинуть крышку капота, а затем отвернуть крепежные гайки и демонтировать защитный металлический кожух, закрывающий детали газораспределительного механизма на головке дизеля. Предварительно с поверхности детали тряпкой, смоченной в керосине или дизельном топливе, удаляется налет пыли и масла. Затем необходимо проверить затяжку болтов, крепящих валик, на котором установлены качающиеся коромысла.

Установка поршня цилиндра ВМТ для регулировки

Для установки поршня первого цилиндра в верхнее положение «такта сжатия» требуется проворачивать коленвал вручную до начала открытия впускного клапана. При этом выпускной клапан должен прекратить движение вверх и закрыться. Коленчатый вал проворачивается при помощи гаечного ключа, который набрасывается на гайку крепления шкива привода вспомогательных агрегатов.

Установка поршня цилиндра ВМТ для регулировки.

На ранних моделях силовых агрегатов Д-240, оснащенных механическим топливным насосом, допускается выкручивание форсунки. Верхнее положение поршня определяется штифтом, опущенным в отверстие. При обратной установке распылительного узла требуется заменить уплотнительные кольца. Еще одна методика основана на снятии трубки подачи топлива с насоса. В момент достижения верхней точки из плунжерной пары начнется подача горючего. Методика не отличается точностью, поскольку впрыск топлива начинается с опережением (до прихода поршня в ВМТ).

На атмосферных 4-цилиндровых силовых агрегатах Д-50, установленных на тракторах МТЗ-50/52, в картере маховика выполнен сквозной канал с резьбой, в которую вкручивается установочная шпилька (хранится в специальном канале на картере). На шпильке имеется участок без резьбы с закругленной головкой, которая совмещается с выемкой, выполненной в теле маховика. Методика позволяет точно выставить верхнее положение первого поршня.

Установка теплового зазора

Для выдерживания расстояния потребуется отвернуть гайку, удерживающую регулировочный винт коромысла клапана от самопроизвольного проворачивания. Затем следует изменять параметр вращением винта отверткой, регулировка прекращается после достижения расстояния 0,25 мм (одинаково для впуска и выпуска). Затем требуется затянуть гайку ключом и дополнительно проверить значение зазора в паре боек-стержень клапана. Аналогично настраивается расстояние для остальных клапанов. После поворота вала на полный оборот требуется отрегулировать оставшиеся коромысла.

Допускается использовать для регулировки специальный индикаторный прибор КИ9918, который монтируется на тарелку рабочей пружины выбранного клапана при поднятии каретки прибора до верхней позиции (до упора). Затем коромысло совмещается с измерительным стержнем, что позволяет выставить нулевое значение на шкале стрелочного прибора. Отведение коромысла до контакта с приводной штангой позволяет определить текущее значение рабочего расстояния между элементами. Затем производится выставление параметра вращением винта на коромысле.

На моторах Д-50Л (устанавливались на МТЗ-50/52) установлен дополнительный клапан декомпрессора с приводом от отдельного валика. Перед началом настройки валик выставляется так, что регулировочные винты занимают вертикальное положение. Затем отпускается контргайка, винт отворачивается отверткой до момента сферической головки и поверхности валика.

Как регулировать клапана МТЗ-1523 и 892

Регулировку нужно проводить через каждые 20 000 км пробега транспортного средства, после снятия головки цилиндрического блока, подтяжки крепежных болтов и при появлении шума в области клапанов.

Читать дальше: Реечный домкрат принцип работы

Для проведения данной процедуры потребуются следующие инструменты:

• гаечный ключ;
• измерительные щупы;
• отвертка;
• микрометр.

Порядок действий во время регулировки:

1. Прогреть двигатель до температуры +60°С.
2. Установить трактор на специальную платформу или стенд.
3. Демонтировать двигатель транспортного средства.
4. Снять крепление стоек валиков.
5. Открутить колпак с цилиндрического блока.
6. Осмотреть крепежную систему осевой части.
7. Повернуть механизм коленчатого вала.
8. Отрегулировать промежутки в цилиндрических отсеках под номерами 4, 6, 7 и 8.
9. Повернуть коленвал на 1 оборот, перекрыв цилиндрический элемент № 4.
10. Отрегулировать промежутки в цилиндрах под номерами 1, 2, 3 и 5.
11. Отпустить контровую гайку между торцом стержня клапана.
12. Установить требуемый промежуток, используя щуп, диаметр которого равен 0,3 мм.
13. Сделать затяжку контровой гайки до упора.
14. Поставить на место колпак цилиндрического блока.
15. Установить мотор.

После регулировки рекомендуется завести трактор для контрольной проверки.

МТЗ-82 – легендарный трактор, выпускаемый Минским тракторным заводом с 1974 года. За свою без малого полувековую историю его конструкция претерпела ряд доработок, но основные принципы производства остались прежними: надёжность, эффективность и простота, позволяющие эксплуатировать машину в тяжёлых условиях и обслуживать её вдали от специализированных сервисных центров. Ремонт двигателя, в том числе регулировка клапанов МТЗ 82 своими руками могут быть выполнены любым более-менее опытным механиком, что упрощает обслуживание и сокращает затраты, в том числе связанные с простоем техники.
