Газораспределительный механизм

В его составе – распределительный вал, впускные и выпускные клапаны, и элементы их установки и привода: толкатели, штанги, коромысла, регулировочные винты с гайками, тарелки с сухариками, пружины, стойки и оси коромысел.

Распредвал является пятиопорным, и приводится в действие от коленвала через шестерни распределения. Функции подшипников распредвала выполняют 5 втулок, которые запрессованы в расточки блока. Втулка передняя (со стороны вентилятора), из алюминиевого сплава,снабжена упорным буртом, который удерживает распределительный вал от осевого перемещения,  остальные втулки сделаны из специального чугуна.

Толкатели, штанги и коромысла – стальные. Впускные и выпускные клапаны сделаны из жаропрочной стали. Клапаны выполняют перемещения в направляющих втулках, которые запрессованы в головку цилиндров. Закрывается каждый клапан под действием 2-х пружин: наружной и внутренней, воздействующих на него через тарелку и сухарики.

Надежность, проблемы и ремонт ММЗ Д-245

В 1984 году началось производство одного из самых известных турбированных дизельных двигателей ММЗ — Д-245. Этот мотор был разработан на базе Д-243 и является его турбоверсией. Здесь стоит рядный четырехцилиндровый чугунный блок цилиндров от 243-го с мокрыми чугунными гильзами, но он получил масляные форсунки для охлаждения поршней. В блоке установлен усиленный стальной коленвал с ходом поршня 125 мм, были применены усиленные стальные шатуны, новые алюминиевые поршни с другими кольцами. Давление масла на двигателях Д-245 (номинальная частота вращения) — 2.5-3.5 кгс/см 2 . Сверху блока стоит модифицированная чугунная головка с другими седлами клапанов. Диаметр тарелок клапанов такой: впуск — 48 мм, выпуск — 42 мм, диаметр стержня — 11 мм. Распредвал установлен в блоке и вращается от коленвала посредством шестерни, он воздействует на клапана с помощью стальных толкателей, штанг и коромысел. Регулировка клапанов на Д-245 выполняется по необходимости, после каждых 500 часов работы вы должны проверить, в каком состоянии зазоры. Должно быть так: впускные 0.25 мм, выпускные 0.45 мм. Порядок регулировки клапанов 1-3-4-2. Конечно же, здесь свой впуск, выпуск, ТНВД 4УТНИ-Т, более мощный масляный насос и турбокомпрессор ТКР-6 (на базовой версии).

В 1998 году начался выпуск моторов Д-245 Евро-1. Еще через 3 года пошли версии под Евро-2, которые отличаются коленвалом, поршнями под степень сжатия 17, ГБЦ, топливным насосом ЯЗДА 773 и турбиной ТКР 6.1. ДВС Д-245 Евро-3 начали выпускаться в 2006 году и отличаются они своей поршневой, поршневыми пальцами 42 мм, впрыском Common rail с топливным насосом Bosch CP3.3 и со своими форсунками. Здесь стоит турбина ТКР-6,5.1 и блок управления Bosch EDC7UC31.

В 2012 году в Минске решили установить на Д-245 систему EGR и сажевый фильтр, поставили также новые распылители, увеличили давление впрыска до 1600 бар, доработали блок цилиндров, увеличили диаметры коренных опор, изменили шатуны, поставили новый коленвал с другими шатунными и коренными шейками, а также новые поршни и поршневые кольца. Кроме того, тут установлен свой распредвал и более жесткие пружины клапанов. На Д-245 Е4 применяется турбина С15-505, а управляет таким движком ЭБУ Bosch EDC7UC31. Чтобы достичь экологического стандарта Евро-5, были установлены новые форсунки, увеличено давление впрыска до 1800 бар, а на топовом Д-245.35Е5 стоит система SCR. Такие движки шли с 2014 года.

Модификации ММЗ Д-245 и их отличия

1. Д-245.1 — мотор, выпускающийся с 1992 для ЗиЛ и оснащающийся турбиной ТКР-6. Здесь мощность достигает 107 л.с. 2. Д-245.2 — тракторный аналог Д-245, но с интеркулером и другой настройкой ТНВД. Выпускается с 2000 года и имеет мощность 120 л.с. 3. Д-245.4 — версия Д-245 с турбиной ТКР 6-01 без интеркулера мощностью 81 л.с. 4. Д-245.5 — аналог Д245.4, но мощность увеличена до 88 л.с. 5. Д-245.7 — дизель для автобусов и грузовиков массой до 8 тонн. Версия под Евро-1, шла с турбиной ТКР 60-14-3 и развивает 122 л.с. при 2400 об/мин, крутящий момент 422 Нм при 1500 об/мин. Затем его дорабатывали под Е2, Е3, Е4 и Е5. На Евро-2 стоит турбина ТКР 60-14-02, на Евро-3 — ТКР 60-14, а на Евро-4 уже установлена ТКР 60.01.01-02 и мощность увеличилась до 130 л.с. при 2200 об/мин, момент 422 Нм при 1100-2100 об/мин. 6. Д-245.9 — аналог 245.7, но с турбиной ТКР 60-14-03 (Евро-1), ТКР 60-14-01 (Евро-2/3) или ТКР 60.01.01-03 (Евро 4), а мощность увеличена до 136 л.с. при 2400 об/мин, момент 446 Нм при 1600 об/мин. Двигатель предназначался для грузовых автомобилей и автобусов массой до 12 тонн. 7. Д-245.10 — двигатель для Бычка на 107 л.с. 8. Д-245.11 — модификация на 107 л.с. при 2400 об/мин, момент 355 Нм при 1500 об/мин. 4. Д-245.12 — автомобильный мотор без интеркулера с турбиной ТКР-6 (на Евро-1 — ТКР 7Н2А), который имеет 109 л.с. 5. Д-245.16 — тракторная версия, развивающая 127 л.с. при 1800 об/мин, момент 567 Нм при 1500 об/мин. Выпускался двс для Онежского тракторного завода. 3. Д-245.20 — версия для ЗиЛ на 107 л.с. 4. Д-245.30 — аналог Д245.7, но с турбиной ТКР 60.01.01-01 (60.01.01-05), ее мощность 156 л.с. при 2400 об/мин, а крутящий момент 515 Нм при 1600 об/мин. Модификация предназначена для автомобилей массой 12 и 18 тонн. 4. Д-245.35 — версия для автомобилей массой до 13, 18 и 21 тонн. Мощность 170 л.с. при 2400 об/мин, крутящий момент 595 Нм при 1500 об/мин. На версиях под Евро-4 стоит турбина ТКР-60.01.01 и мощность увеличена до 177 л.с. при 2300 об/мин, момент 650 Нм при 1200-1600 об/мин. 4. Д-245.42 — тракторный дизель на 75 л.с. при 1800 об/мин, момент 365 Нм при 1400 об/мин. 4. Д-245.43 — еще одна тракторная версия на 84 л.с. при 1800 об/мин, крутящий момент 411 Нм при 1400 об/мин.

Надежность, проблемы и ремонт ММЗ Д-245

В 1984 году началось производство одного из самых известных турбированных дизельных двигателей ММЗ — Д-245. Этот мотор был разработан на базе Д-243 и является его турбоверсией. Здесь стоит рядный четырехцилиндровый чугунный блок цилиндров от 243-го с мокрыми чугунными гильзами, но он получил масляные форсунки для охлаждения поршней. В блоке установлен усиленный стальной коленвал с ходом поршня 125 мм, были применены усиленные стальные шатуны, новые алюминиевые поршни с другими кольцами. Давление масла на двигателях Д-245 (номинальная частота вращения) — 2.5-3.5 кгс/см 2 . Сверху блока стоит модифицированная чугунная головка с другими седлами клапанов. Диаметр тарелок клапанов такой: впуск — 48 мм, выпуск — 42 мм, диаметр стержня — 11 мм. Распредвал установлен в блоке и вращается от коленвала посредством шестерни, он воздействует на клапана с помощью стальных толкателей, штанг и коромысел. Регулировка клапанов на Д-245 выполняется по необходимости, после каждых 500 часов работы вы должны проверить, в каком состоянии зазоры. Должно быть так: впускные 0.25 мм, выпускные 0.45 мм. Порядок регулировки клапанов 1-3-4-2. Конечно же, здесь свой впуск, выпуск, ТНВД 4УТНИ-Т, более мощный масляный насос и турбокомпрессор ТКР-6 (на базовой версии).

В 1998 году начался выпуск моторов Д-245 Евро-1. Еще через 3 года пошли версии под Евро-2, которые отличаются коленвалом, поршнями под степень сжатия 17, ГБЦ, топливным насосом ЯЗДА 773 и турбиной ТКР 6.1. ДВС Д-245 Евро-3 начали выпускаться в 2006 году и отличаются они своей поршневой, поршневыми пальцами 42 мм, впрыском Common rail с топливным насосом Bosch CP3.3 и со своими форсунками. Здесь стоит турбина ТКР-6,5.1 и блок управления Bosch EDC7UC31.

В 2012 году в Минске решили установить на Д-245 систему EGR и сажевый фильтр, поставили также новые распылители, увеличили давление впрыска до 1600 бар, доработали блок цилиндров, увеличили диаметры коренных опор, изменили шатуны, поставили новый коленвал с другими шатунными и коренными шейками, а также новые поршни и поршневые кольца. Кроме того, тут установлен свой распредвал и более жесткие пружины клапанов. На Д-245 Е4 применяется турбина С15-505, а управляет таким движком ЭБУ Bosch EDC7UC31. Чтобы достичь экологического стандарта Евро-5, были установлены новые форсунки, увеличено давление впрыска до 1800 бар, а на топовом Д-245.35Е5 стоит система SCR. Такие движки шли с 2014 года.

Модификации ММЗ Д-245 и их отличия

1. Д-245.1 — мотор, выпускающийся с 1992 для ЗиЛ и оснащающийся турбиной ТКР-6. Здесь мощность достигает 107 л.с. 2. Д-245.2 — тракторный аналог Д-245, но с интеркулером и другой настройкой ТНВД. Выпускается с 2000 года и имеет мощность 120 л.с. 3. Д-245.4 — версия Д-245 с турбиной ТКР 6-01 без интеркулера мощностью 81 л.с. 4. Д-245.5 — аналог Д245.4, но мощность увеличена до 88 л.с. 5. Д-245.7 — дизель для автобусов и грузовиков массой до 8 тонн. Версия под Евро-1, шла с турбиной ТКР 60-14-3 и развивает 122 л.с. при 2400 об/мин, крутящий момент 422 Нм при 1500 об/мин. Затем его дорабатывали под Е2, Е3, Е4 и Е5. На Евро-2 стоит турбина ТКР 60-14-02, на Евро-3 — ТКР 60-14, а на Евро-4 уже установлена ТКР 60.01.01-02 и мощность увеличилась до 130 л.с. при 2200 об/мин, момент 422 Нм при 1100-2100 об/мин. 6. Д-245.9 — аналог 245.7, но с турбиной ТКР 60-14-03 (Евро-1), ТКР 60-14-01 (Евро-2/3) или ТКР 60.01.01-03 (Евро 4), а мощность увеличена до 136 л.с. при 2400 об/мин, момент 446 Нм при 1600 об/мин. Двигатель предназначался для грузовых автомобилей и автобусов массой до 12 тонн. 7. Д-245.10 — двигатель для Бычка на 107 л.с. 8. Д-245.11 — модификация на 107 л.с. при 2400 об/мин, момент 355 Нм при 1500 об/мин. 4. Д-245.12 — автомобильный мотор без интеркулера с турбиной ТКР-6 (на Евро-1 — ТКР 7Н2А), который имеет 109 л.с. 5. Д-245.16 — тракторная версия, развивающая 127 л.с. при 1800 об/мин, момент 567 Нм при 1500 об/мин. Выпускался двс для Онежского тракторного завода. 3. Д-245.20 — версия для ЗиЛ на 107 л.с. 4. Д-245.30 — аналог Д245.7, но с турбиной ТКР 60.01.01-01 (60.01.01-05), ее мощность 156 л.с. при 2400 об/мин, а крутящий момент 515 Нм при 1600 об/мин. Модификация предназначена для автомобилей массой 12 и 18 тонн. 4. Д-245.35 — версия для автомобилей массой до 13, 18 и 21 тонн. Мощность 170 л.с. при 2400 об/мин, крутящий момент 595 Нм при 1500 об/мин. На версиях под Евро-4 стоит турбина ТКР-60.01.01 и мощность увеличена до 177 л.с. при 2300 об/мин, момент 650 Нм при 1200-1600 об/мин. 4. Д-245.42 — тракторный дизель на 75 л.с. при 1800 об/мин, момент 365 Нм при 1400 об/мин. 4. Д-245.43 — еще одна тракторная версия на 84 л.с. при 1800 об/мин, крутящий момент 411 Нм при 1400 об/мин.

Как устроен двигатель?

Для повышения технико-экономических показателей дизельного двигателя «Д-245» система его впуска оснащена турбонаддувом, где происходит промежуточное охлаждение воздуха. Установка турбокомпрессора позволила регулировать мощность наддува. Это существенно увеличило крутящий момент при меньшем значении частоты вращения. Наличие турбокомпрессора обеспечило соответствие двигателя современным экологическим стандартам.

Установка свечей накаливания сделала возможным запуск двигателя при низкой температуре воздуха. Присутствие жидкостно-масляного теплообменника позволяет быстро добиться оптимальной температуры масла.

Система смазки двигателя Д-245

Блок цилиндров двигателя

Блок цилиндров является основной корпусной деталью двигателя. Она представляет собой жесткую чугунную отливку. В конструкции установки присутствуют четыре съемных гильзы. Между его стенками и цилиндрами происходит циркуляция охлаждающей жидкости.

Корпусные детали дизеля Д-245

Произведена установка и других конструкционных элементов:

• приливы с крышками для пяти подшипников;
• масляный канал;
• форсунки.

Наружная поверхность блока Д-245 подготовлена особым образом для установки прочих элементов – масляного фильтра, щита распределения, топливных фильтров и пр.

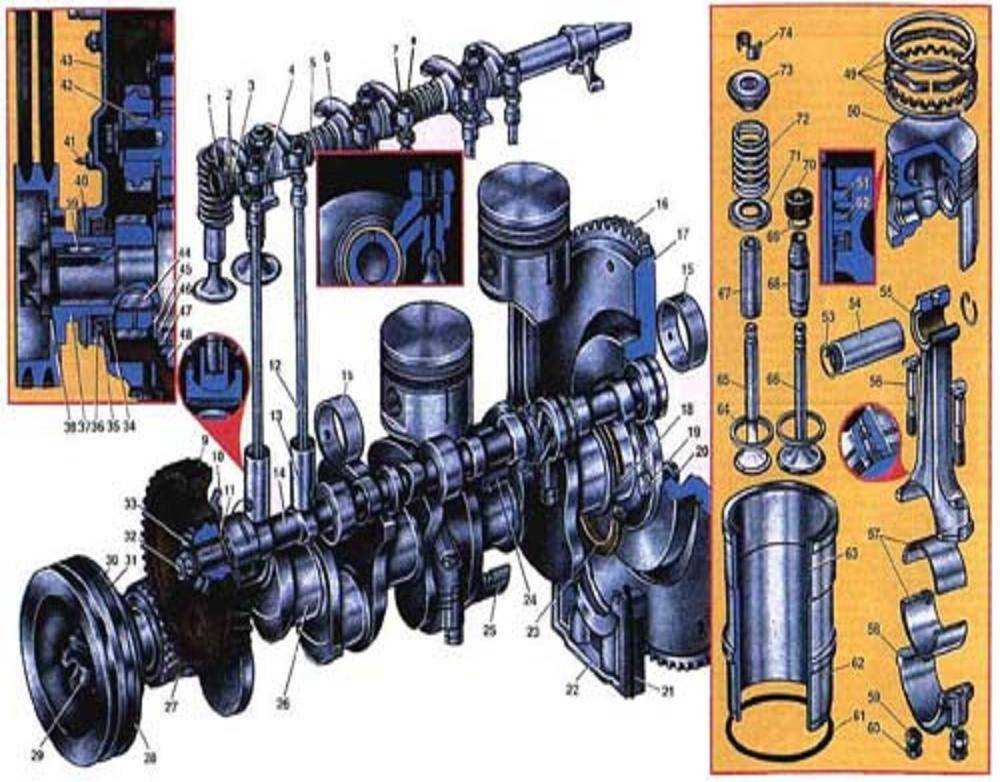

Кривошипно-шатунный механизм двигателя

Кривошипно-шатунный механизм Д-245

На стальном коленвале присутствуют четыре шатунных шейки и пять коренных. В их конструкции есть специальные полости, которые позволяют выполнить дополнительную центробежную установку масла. Они покрываются резьбовыми заглушками.

Осевое усиление коленчатого вала принимают на себя четыре биметаллических полукольца. Их установка произведена в расточках блока цилиндров и в крышке коренного подшипника. Чтобы компенсировать производимые нагрузки, на нескольких щеках присутствуют противовесы. Данный конструктивный элемент Д-245 дополнительно оснащен манжетами, которые выполняют уплотняющую функцию.

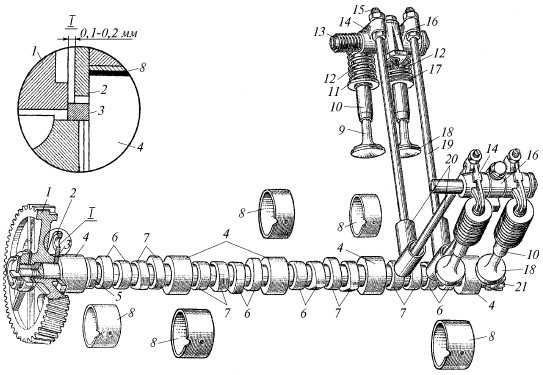

Газораспределительный механизм

В составе данного механизма двигателя Д-245 присутствуют следующие конструктивные элементы:

Газораспределительный механизм Д-245

• распределительный вал;
• клапаны;
• толкатели и коромысла;
• регулировочные винты;
• штанги;
• пружины, оси и стойки коромысел.

Распределительный вал Д-245 является пятиопорным, приводится в действие благодаря коленчатому валу. Свойства подшипников в нем выполняют пять втулок. Коромысла, толкатели и штанги изготовлены из высококачественной стали, клапаны – из ее жаропрочных видов.

Насос

На двигатель Д-245 произведена установка топливного насоса блочной конструкции. Он оснащен кулачковым приводом и золотниковым дозировочным агрегатом. Привод насоса осуществляется от коленчатого вала с включением в процесс шестерней распределения.

ТНВД МТЗ Д-245

Технические характеристики двигателя

Прежде чем изучить коленвал Д 245, турбокомпрессор, другие комплектующие, необходимо более подробно рассмотреть технические характеристики. Стоит отметить, что они полностью идентичны для всех модификаций. Среди них основными являются следующие параметры:

• количество ГБЦ-цилиндров — 4шт;
• объем силового агрегата — 4,75л;
• диаметр цилиндра — 1,1см;
• вид газообменной системы — TW;
• мощность двигателя — 122,4л.с.;
• тип потребляемого топлива — дизель;
• вес изделия — 600-640кг.

Двигатель получил широкое распространение, применяется во многих моделях коммерческих грузовиков, спецтехники различных типов, прочих устройствах.

Какой зазор в клапанах у двигателя на бычке

Проверка зазора между клапанами и коромыслами дизеля Д-245.7, Д-245.9, Д-245.12С

3.4.11.1 Зазоры между клапанами и коромыслами проверяйте и регулируйте при ТО -2, а также после снятия головки цилиндров , подтяжки болтов крепления головки цилиндров и при появлении стука клапанов .

3.4.11.2 Зазор между бойком коромысла и торцом стержня клапана на непрогретом дизеле должен быть :

а ) впускные клапаны — 0,25 +0,05 мм ;

б ) выпускные клапаны — 0,45 -0,05 мм .

3.4.11.3 Регулировку производите в следующей последовательности :

— снимите колпак крышки головки цилиндров и проверьте крепление стоек оси к оромысел ;

— проверните коленчатый вал до момента перекрытия клапанов в первом цилиндре ( впускной клапан первого цилиндра начинает открываться , а выпускной заканчивает з акрываться ) и отрегулируйте зазоры в четвертом , шестом , седьмом и восьмом клапанах ( считая от вентилятора ), затем поверните коленчатый вал на один оборот , установив перекрытие в четвертом цилиндре , и отрегулируйте зазоры в первом , втором , третьем и пятом клапанах .

Установка шатунно-поршневой группы Д 245

Перед началом работ требуется взвесить поршни с предварительно установленными кольцами и шатуны. Допустимая разница в массе составляет 10 и 30 г соответственно, при увеличении значения возникает повышенная вибрация, выводящая силовой агрегат из строя. Если обнаружена увеличенная разница веса деталей, то потребуется приобрести новый комплект, рекомендуется взвешивать компоненты при покупке. Также взвешиваются и пальцы со стопорными кольцами, допускается разница массы до 10 г.

Описание последовательности работы по установке деталей:

1. Удалить возможные загрязнения с поверхности гильз, поршней, колец, вкладышей и коренных и шатунных шеек. Пыль протирается сухой чистой салфеткой с последующей продувкой деталей сжатым воздухом.
2. Установить палец в головку шатуна, деталь входит под усилием пальца руки, дополнительная смазка не применяется. Не допускается биение цилиндрической детали в подшипнике, палец не должен выпадать из посадочного гнезда под воздействием собственного веса.
3. Смонтировать на поршень верхнее компрессионное кольцо, которое отличается от детали, применяемой на атмосферных моторах. Кольцо имеет трапециевидное сечение, рабочая поверхность покрыта хромом (для снижения трения и сокращения зазора). В конструкции поршня для двигателей с наддувом предусмотрена вставка из специального материала, залитая в тело детали. В корпусе вставки выполнен паз для размещения верхнего кольца.
4. Установить второе компрессионное кольцо (с конусным профилем) и элемент для удаления масла с поверхности гильзы. Повторить процедуру для поршней оставшихся цилиндров двигателя. При монтаже следует контролировать метку «верх» (на части деталей замененную на слово «TOP»), нанесенную на торец детали около замочного соединителя. Надпись предназначена для корректной ориентации колец, располагается в сторону днища поршня.
5. Проверить легкость вращения колец в пазах, а затем распределить замки по окружности (через 180°). Проконтролировать взаимное размещение расширителя на маслосъемном кольце с положением замка, совпадение зазоров не допускается. На кольце имеется специальная метка (расположена в стороне от разъема), которая размещается в направлении к верхней части поршня.
6. Смазать внутренние поверхности гильз цилиндров, собранные поршни и шатунный механизм моторным маслом. Для обжатия колец перед установкой используется специальная оправка, облегчающая монтаж и предохраняющая кромки колец от сколов.
7. Затянуть крепления крышек шатунных опор динамометрическим ключом с приложением момента 180-200 Н/м.
8. Проверить усилие сопротивления вращению, провернув коленчатый вал за носок. Допустимое усилие составляет до 60 Н/м.
9. Проконтролировать взаимное положение днища поршня и верхней плоскости блока цилиндров. Заводская документация предусматривает выход поршня из блока на высоту 0,3-0,55 мм.
10. Проверить расстояние между боковой плоскостью поршня и поверхностью гильзы. Нормативами предусмотрен зазор не менее 0,2 мм (измерение производится на расстоянии 3 мм от верхней торцевой плоскости блока).

После установки деталей выполняется монтаж головки блока, если в процессе ремонта из узла удалялись седла и клапана, то следует смонтировать на место новые детали. Затем устанавливаются детали газораспределительного механизма (с последующей регулировкой зазоров между бойком и торцом стержня) и монтируется поддон, расположенный на нижней части картера.

Регулировка на различных моделях двигателей

Минский завод выпускает несколько модификаций дизельных двигателей, основанных на конструкции мотора Д-240. Агрегаты отличаются конфигурацией блока, рабочим объемом и установкой турбокомпрессора, что привело к росту мощности и изменению нормативных расстояний между подвижными частями в клапанных механизмах.

Двигатель Д-245 трактора МТЗ-82, МТЗ-892

После демонтажа верхней крышки и выведения поршня в 1 цилиндре до ВМТ (до момента начала перекрытия клапанов) требуется отрегулировать клапаны, расположенные на позициях 4, 6, 7 и 8 (отсчет от передней крышки мотора). Документация устанавливает расстояние между стержнем и бойком 0,25 мм для впускного канала и 0,45 для выпускного. Настройка осуществляется на холодном дизеле (допускается прогрев до 60°).

1. Отпустить затяжку гайки коромысла обслуживаемого клапана и вращением винта отверткой добиться требуемого расстояния.
2. Закрутить гаечным ключом контргайку регулировочного винта и проверить параметры щупом. Убедиться в нормативном значении вращением штанги, при неравномерном износе головки цилиндрического элемента возможно изменение расстояния между бойком и стержнем клапана. Поврежденная или изношенная штанга подлежит замене.
3. По аналогии отрегулировать зазоры в оставшихся клапанах.
4. Провернуть вал на полный оборот (до момента достижения ВМТ в последнем цилиндре), а затем скорректировать расстояние в механизме до требуемого значения для клапанов 1, 2, 3 и 5.
5. Смонтировать на штатные места снятые элементы и проверить работу силового агрегата.

Двигатель Д-260 трактора МТЗ-1221, МТЗ-1523

Завод-изготовитель предписывает проводить настройку клапанного механизма при проведении технического обслуживания, соответствующего отработке 500 часов. Перед началом регулировки рекомендуется проверить затяжку болтов, крепящих головку. Допускается настраивать мотор, прогретый до температуры 60°С.

Для регулировки 6-цилиндрового рядного дизеля требуется снять крышку клапанов, а затем установить поршень первого цилиндра в крайнее верхнее положение (по аналогии с моторами Д-240 и 245), а затем выставить зазор в клапанах, расположенных на позициях 3, 5, 7, 10, 11 и 12 (отсчет ведется от радиатора силовой установки). Нормативным считается расстояние 0,25 мм на впуске и 0,45 мм на выпуске. Для определения ВМТ возможно использовать момент совмещения штифта, установленного на крышке привода механизма газораспределения, с меткой на демпфере шкива.

При отклонении значения требуется провести корректировку в следующей последовательности:

1. Перед началом корректировки рекомендуется проконтролировать затяжку крепления стоек валика с коромыслами.
2. Отвернуть фиксирующую гайку на коромысле регулируемого клапана, а затем выполнить настройку зазора путем вращения винта.
3. Затянуть гайку и провести первичную проверку щупом.
4. Убедиться в стабильности расстояния между бойком и плоскостью стержня клапана путем вращения приводной штанги вокруг оси.

После настройки размеров в 6 клапанах требуется провернуть коленчатый вал на 1 оборот. Для проверки положения используется шестой цилиндр, в котором должно быть перекрытие клапанов впуска и выпуска, соответствующее ВМТ. Очередность действий при настройке аналогична изложенному выше алгоритму. Допускается корректировка параметра в соответствии с порядком вспышек в камерах сгорания (1-5-3-6-2-4) с выставлением поршней в верхнюю точку согласно рабочей последовательности. Для перехода между цилиндрами вал поворачивается на 1/3 оборота.

Основные неисправности Д-245

Большинство владельцев характеризует этот мотор как надежную и проверенную временем конструкцию, которая сравнительно редко требует ремонта. Однако, довольно частой проблемой является неудовлетворительное качество обработки деталей и сборки, что приводит к повышенному шуму при работе и вибрациях.

Данная проблема проявляет себя и в увеличенном расходе масла, что значительно снижает экономичность агрегата при использовании. В связи с этим профессионалы рекомендуют регулярно менять уплотнители, а также прокладки. При желании продлить срок службы топливной системы, в частности, бензонасосу, рекомендуется своевременно прочищать и менять дизельный фильтр.

Если пренебрегать подобным советом или использовать низкокачественная топливо, одна форсунка или сразу несколько могут засориться, что приведет к потере двигателем работоспособности.

Кривошипный механизм

Двигатель Д-245 оснащен стальным коленчатым валом, установленным на пяти опорах. От осевых смещений вал стопорится специальными полукольцами, установленными в проточке возле задней опоры вала. Для большей равномерности работы на коленчатом валу установлены дополнительные противовесы. На заднем конце вала установлен чугунный маховик с зубчатым кольцом для запуска двигателя.

Поршни двигателя аналогичны деталям от Д-240 и несут в себе камеру сгорания. Остальные детали кривошипного механизма также аналогичны обычному тракторному мотору. Вид сзади на картер сцепления.

Для привода клапанов используется схема с нижним расположением распределительного вала. Усилие на клапаны передается толкателями и коромыслами. Вращение распределительного вала осуществляется от основного вала двигателя при помощи шестеренного механизма. На шестернях есть метки, служащие для правильной регулировки фаз открытия клапанов двигателя Д-245.

Особенности

Технические характеристики Д 243:

1. Силовой агрегат имеет 4 рабочих цилиндра.
2. Порядок воспламенения горючей смеси: 1-3-4-2.
3. Цилиндры имеют диаметр 11 см.
4. Поршень за один цикл проделывает расстояние 12,5 см.
5. Общий рабочий объем цилиндров 4, 75 .
6. Мощность двигателя — 60 кВт.
7. Значение крутящего момента по 600 об/мин 298 Н*м.
8. Степень сжатия – 16.
9. Расход дизеля – 226 г/кВтч.
10. Давление масла при максимальном значении оборотов двигателе 0,08 Мпа.
11. Давление масла при номинальном значении оборотов – 0,25-0,35 Мпа.
12. Мотор весит 490 кг.
13. Объем масла – 12 л.
14. Дизель можно эксплуатировать при температуре от -45 до +40 градусов.

Дизельный двигатель Цена двигателя д 243 нового — 153 100 руб.

Технические характеристики двигателя

Прежде чем изучить коленвал Д 245, турбокомпрессор, другие комплектующие, необходимо более подробно рассмотреть технические характеристики. Стоит отметить, что они полностью идентичны для всех модификаций. Среди них основными являются следующие параметры:

• количество ГБЦ-цилиндров — 4шт;
• объем силового агрегата — 4,75л;
• диаметр цилиндра — 1,1см;
• вид газообменной системы — TW;
• мощность двигателя — 122,4л.с.;
• тип потребляемого топлива — дизель;
• вес изделия — 600-640кг.

Двигатель получил широкое распространение, применяется во многих моделях коммерческих грузовиков, спецтехники различных типов, прочих устройствах.

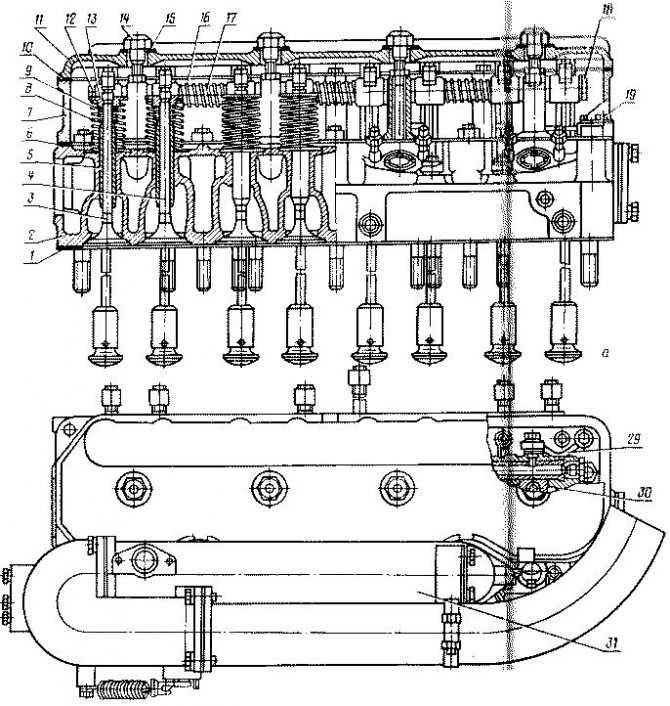

2.3 Технология ремонта газораспределительного механизма

вращается в гнездах

• повернуть рукояткой коленчатый вал до полного закрытия регулируемого клапана;
• удерживать толкатель ключом в течение всей регулировки;
• отвернуть вторым ключом контргайку болта на 0,5—1 оборот и поворотом регулировочного болта установить зазор, в котором вставленный щуп соответствующей толщины будет проходить с небольшим усилием;
• завернуть контргайку, повернуть коленчатый вал на два оборота и щупом снова проверить правильность зазора.

ведущая шестерня с шестью зубьями

1. Надевают на стержень клапана слабую пружину и устанавливают клапан в направляющую втулку.
2. Рабочую фаску клапана смазывают притирочной пастой и при помощи коловорота (рис. 6, а) или специальной притирочной дрели (рис. 6, б) вращают клапан вправо и влево на 1/4 оборота, постепенно поворачивая клапан кругом.

3. Конец притирки определяют появлением на рабочей фаске ровного матово-серого кольца без пятен.
4. Герметичность клапана проверяют специальным прибором (см. рис. 6, а) под давлением воздуха. При проверке стакан прибора плотно прижимают к поверхности блока и резиновой грушей создают давление 0,6-0,7 ат. Если в течение 1/2 мин. давление по манометру не падает – герметичность хорошая.
