Когда нужно делать
Углы рекомендуется проверять и регулировать в следующих случаях:
- Машина проехала около 10-15 тыс. км (касается отечественных моделей) или 20-45 тыс. (для импортных марок).
- Транспортным средством стало сложно управлять, резина начала быстро и неравномерно изнашиваться.
- Рулевое колесо не возвращается самостоятельно в нейтральное положение после вывода ТС из поворота.
- После ремонтных работ, связанных с подвеской, элементами рулевого управления и несущих частей кузова, а именно: замены ШРУСа(шарнир равных угловых скоростей), установки новых рулевых наконечников и шаровых опор, замены передних лонжеронов.
- Если ТС побывало в аварии, также рекомендуется проверить углы развала и схождения.
Следует отметить, что до начала производства работ по измерению и установке углов, необходимо выяснить:
- Исправны ли узлы рулевого управления;
- Не следует ли поменять ступичные подшипники;
- Нет ли проблем с элементами передней подвески.
Ещё следует обязательно отбалансировать диски (при наличии биения).

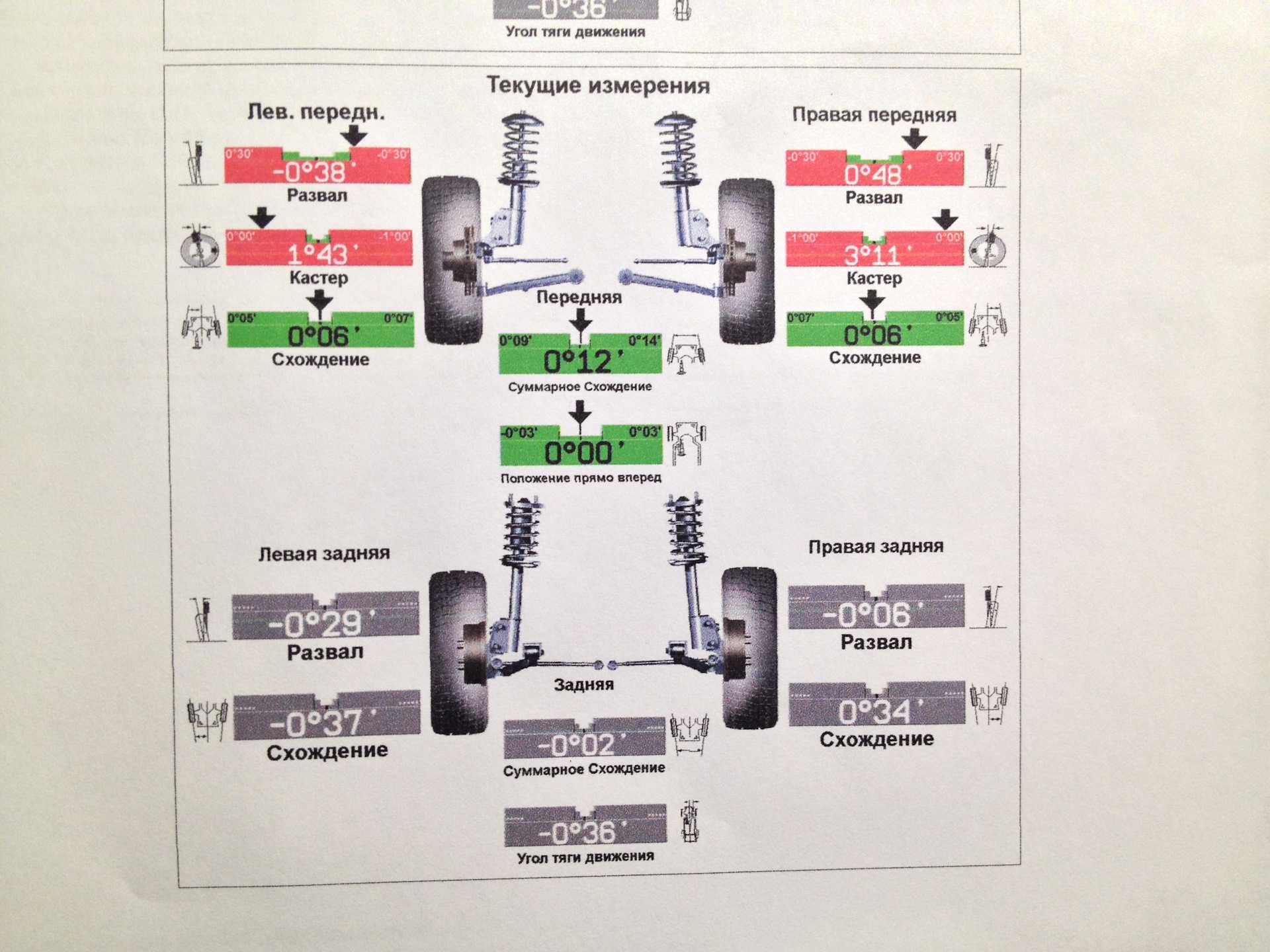

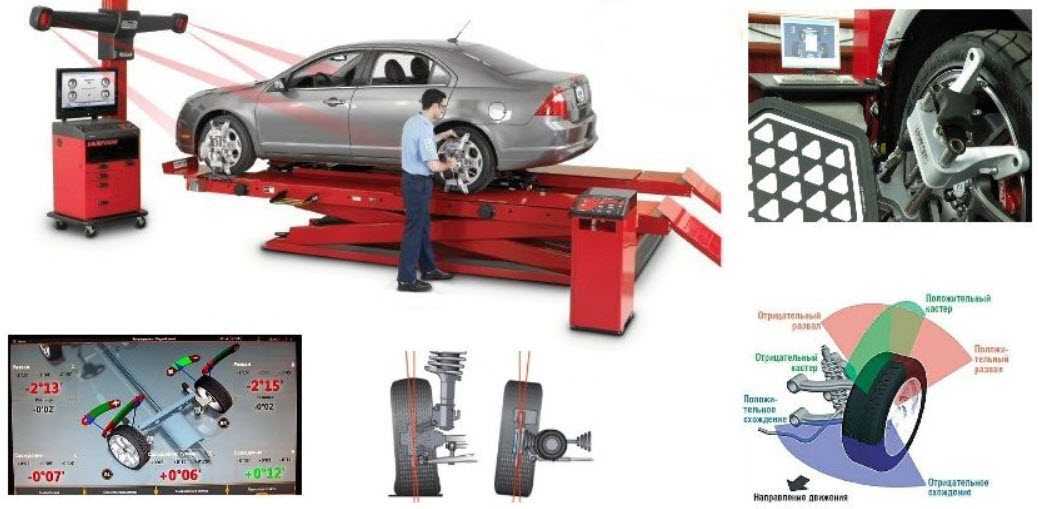

Компьютерный сход-развал позволяет наиболее точно установить углы наклона колёс
Этапы регулировки схождения
- Для регулировки этого показателя, также необходимо установить колёса в прямонаправленное положение.
- Сделайте метки мелом на передней внутренней стороне шин.
- Возьмите телескопическую линейку и, уперев её краями в обозначенные метки, зафиксируйте полученный замер.
- Прокрутите колёса немного вперёд, так, чтобы линейка переместилась назад. Сравните полученные показатели с предыдущими.
- Если второй показатель оказался меньше, значит, речь идёт об отрицательном схождении. Соответственно, обратное значение говорит о положительном показателе.

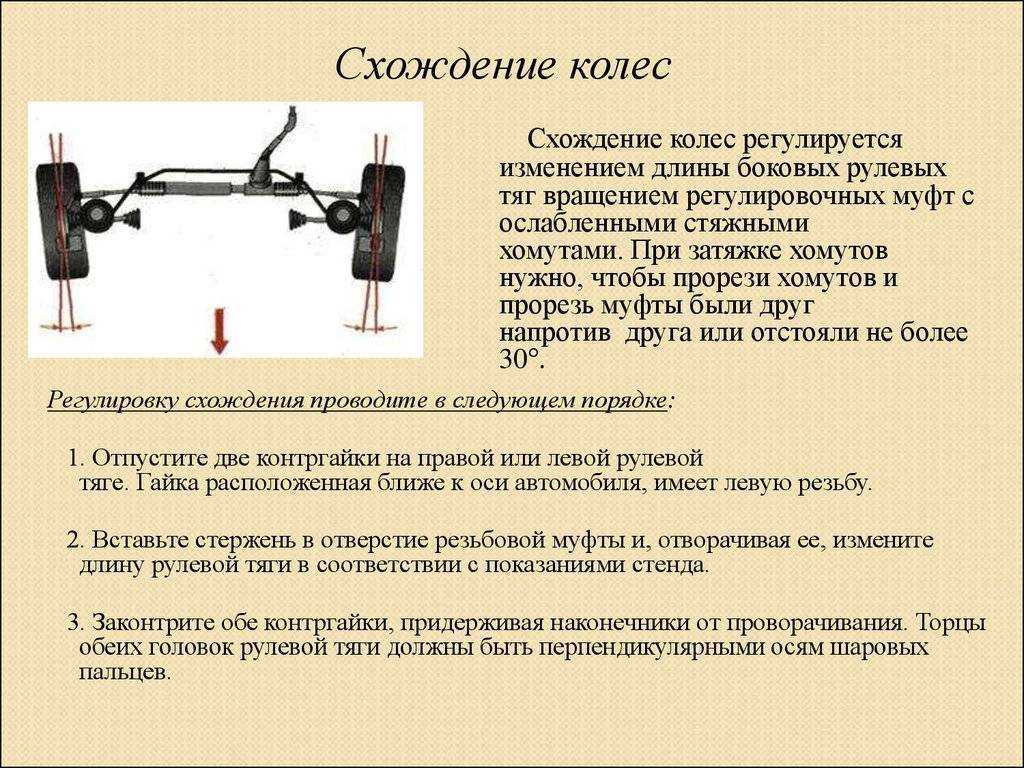

- Чтобы отрегулировать схождение, нужно изменить параметры рулевых тяг. При отрицательном схождении нужно их укоротить, а при положительном – удлинить.
- Отрегулируйте муфту в соответствии с обнаруженными отклонениями, ослабив контргайки на рулевых тягах.
- Произведите контрольные замеры.
Делая развал-схождение своими руками важно ответственно подходить к затягиванию болтов, иначе все проведённые процедуры окажутся напрасными
11.7. Установка развала-схождения
Оптимальные ходовые качества и минимальный износ резины достигаются только в том случае, если правильно выставлено положение колес. При повышенном и неравномерном износе шин, а также недержании дороги – при плохой стабильности направления и недостаточной устойчивости на поворотах следует обращаться в мастерскую, чтобы с помощью оптических методов выставить развал-схождение.
Установка развала-схождения не может осуществляться без соответствующего оборудования. Поэтому здесь описываются только основные понятия, необходимые для установки развала-схождения.

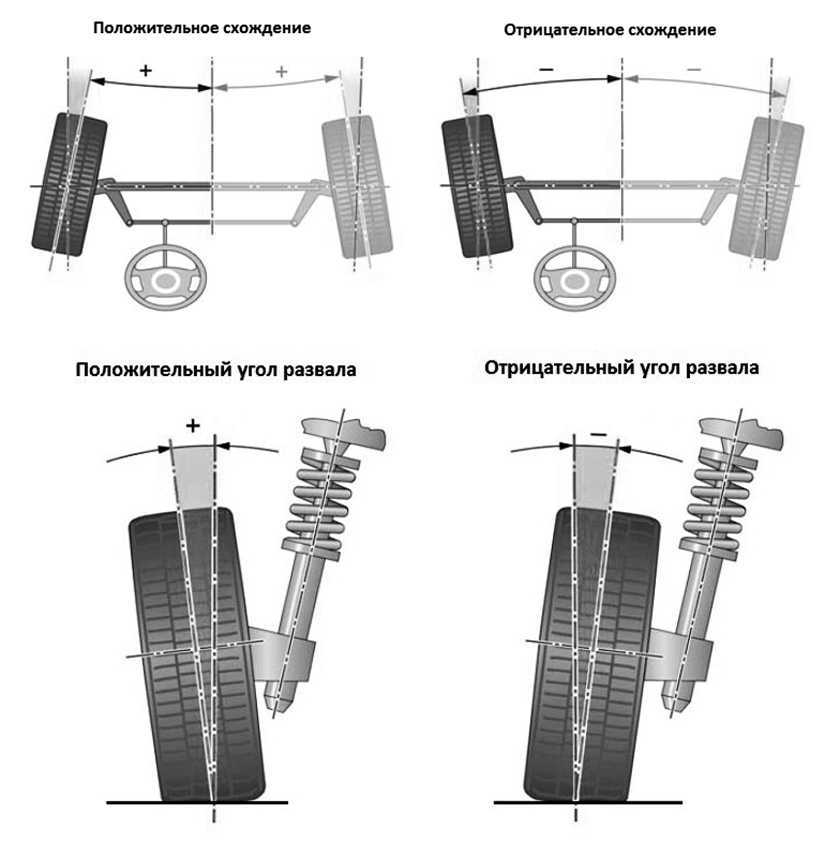

Схождением называется угол, на который плоскость колеса отклоняется от продольной оси автомобиля. Положительное схождение означает, что колеса при измерении на высоте их центров спереди сходятся немного ближе, чем сзади. Отрицательное схождение означает, что колеса спереди расходятся больше, чем сзади.
У автомобиля Mercedes как передние, так и задние колеса имеют положительное схождение: передние колеса – 0°25′ (спортивная подвеска 0°10′), задние колеса – 0°25′.
Развал и поперечный наклон шкворня поворотного кулака
St – развал Sp – поперечный наклон шкворня 4 – нижний рычаг подвески 5 – поворотный кулак6 – верхний рычаг подвески 7 – шарнир кулака 19, 20 – болты с эксцентриком +/-3 – установочный ход – 3 мм
Развал и поперечный наклон шкворня поворотного кулака уменьшают перенос толчков на рулевое управление и обеспечивают минимальное трение на поворотах.
Развалом называют угол, на который плоскость колеса отклоняется от вертикали. Передние колеса, таким образом, отстоят при отрицательном развале в точке касания с дорогой дальше друг от друга, чем сверху. У автомобиля Mercedes передние и задние колеса имеют отрицательный развал.
Поперечный наклон шкворня – это угол между осью поворота кулака и вертикалью в точке стояния колеса, если смотреть в продольном направлении автомобиля.
Развал и поперечный наклон шкворня поворотного кулака совместно определяют так называемое плечо обкатки. Благодаря соответствующим конструктивным данным, достигается большая стабильность по направлению при торможении, в особенности, если колеса находятся на различном дорожном покрытии (например, если левое колесо тормозит на сухой, а правое – на мокрой дороге).
Продольный наклон шкворня назад
Продольный наклон шкворня назад – это угол между осью поворота кулака и вертикалью в поперечном направлении. Этот наклон в значительной степени влияет на управление передними колесами при движении по прямой. Незначительный наклон благоприятствует отклонениям от направления движения при езде по плохим дорогам или при боковом ветре, а на поворотах руль плохо возвращается в среднее положение.

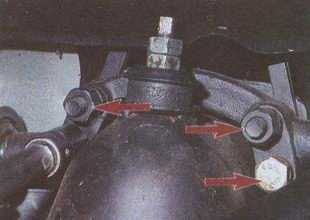

Продольный наклон вместе с развалом выставляется с помощью двух болтов с эксцентриком на рычагах подвески.
Предпосылки для проверки
– предписанное давление воздуха в шинах; – автомобиль не нагружен, но подготовлен к поездке: полный бак, запаска и инструмент – все это должно быть при проверке; – предварительно сильно покачать подвеску; – руль стоит прямо; – отрегулирован люфт в рычагах подвески; – отрегулирован люфт в подшипниках колес.
Проверка/установка положительного схождения передних колес
Этапы регулировки развала
- В первую очередь, установите колёса в прямолинейное положение и сделайте отметки мелом сверху и снизу так, чтобы их соединение могло образовать диагональ.
- Приложите к крылу шнур-отвес и приступайте к замерам. С помощью линейки измерьте расстояние между шнуром и верхней отметкой, а затем – между шнуром и нижней отметкой. Если они одинаковы, можете быть спокойны за развал своего авто. Но если разница этих показателей превышает 3 мм, то это напрямую указывает на необходимость регулировки.
- Теперь прокрутите колёса немного вперёд или, наоборот, назад, чтобы метки оказались параллельны полу. Повторите предыдущие шаги.
- Совершите ещё несколько перемещений и произведите замеры в нескольких местах. Это необходимо для более точного определения отклонений от нормы.
- Снимите колесо и открутите болты между поворотным кулаком и кронштейном амортизационной стойки.
- Сдвиньте поворотный кулак в соответствии с данными проведённых измерений – внутрь или наружу.
- Установите колесо и повторите все замеры.
На данном этапе, делать развал-схождение своими руками не так уж сложно. Впрочем, регулировка развала – только начало. Дальше вас ожидает более сложная в техническом плане процедура – регулировка схождения.
Варианты установки углов
Чаще всего автовладельцу не требуется изменять заводские настройки, но следует знать, как положение колёс влияет на управляемость переднеприводного автомобиля.
Первый вариант
При отрицательном касторе колёса сдвигаются максимально назад, в данной ситуации машина станет более чувствительной к манипуляциям с рулевым колесом. А это значит – более требовательной к уровню вождения владельца. На скоростях превышающих 70 км/час проявится стремление ТС к «рысканию», будет сложнее удержать траекторию на крутых поворотах.
Второй вариант
Кастор «плюсовой», а углы развала и схождения — «в нулях». Крутить руль станет труднее физически, но при этом ТС будет отлично «держать» дорогу при езде по прямой линии.
Третий вариант
Эти настройки можно условно назвать спортивными. Если при «плюсовом» касторе развал и схождение поставить в «минус», руль крутить будет тяжелее, но управляемость улучшится. ТС станет проще вводить в повороты даже при скоростях выше среднего.
Проверка и регулировка углов установки передних колес автомобиля Газель
Проверка и регулировка углов установки колес необходимы для обеспечения хорошей устойчивости и управляемости автомобиля, равномерного износа шин при его эксплуатации
Проверку и регулировку углов установки колес выполняют на специальных стендах согласно инструкциям по их эксплуатации.
Несоответствие действительных значений, замеренных на автомобиле, контрольным значениям, указанным ниже, обусловлено износом и деформацией деталей подвески, деформацией кузова.

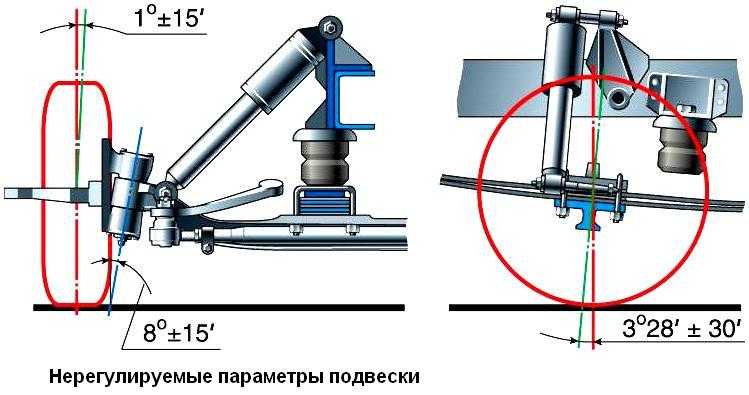

Угол наклона шкворней назад предусмотрен конструкцией передней оси и не регулируется.
При возрастании нагрузки на автомобиль угол наклона шкворней назад увеличивается за счет прогиба рессор.
Для нагруженного автомобиля этот угол равен 3°30’±30′.
Разница углов наклона шкворней левого и правого не должна превышать 30′.
Во время эксплуатации автомобиля угол наклона шкворней назад может измениться из-за прогиба или скручивания балки, поломки или значительной осадки передних рессор, износа шкворней, втулок и тд.
Для восстановления нормального угла наклона шкворней назад замените деформированные или изношенные детали.
В редких случаях, когда замена деталей полностью не устраняет отклонения значения угла, используйте стальной клин, вкладываемый между подкладкой рессоры и площадкой балки передней оси.
В случае использования прокладок необходимо надежно прикрепить их к балке.
Развал колес не регулируют, он обеспечивается наклоном цапфы поворотного кулака в пределах 1°±15′ к плоскости дороги.
Во время эксплуатации автомобиля угол развала может измениться вследствие прогиба балки передней оси или цапфы поворотного кулака. Значение угла развала проверьте приборами.
Если нужных приборов нет, то, пользуясь угольником, измерьте расстояние от верхней III и нижней IV точек обода до вертикальной плоскости.
Разность этих размеров при правильном угле развала должна быть в пределах 4 -7 мм. Для восстановления требуемого значения угла развала выясните причину вызвавшую изменение развала.
Часто такими причинами являются износ шкворней и их втулок, недостаточная затяжка подшипников ступиц передних колес, деформация балки передней оси.
Боковой наклон шкворней от вертикали равен 8°. В процессе эксплуатации не регулируется.
Отклонения от нормального значения этого угла могут быть вызваны погнутостью балки передней оси.
Для восстановления требуемого угла выправьте балку.
Дедовский способ регулировки углов
Грубые нарушения в углах установки можно определить, используя подручные средства (штангенциркуль и отвес). Последовательность регулировки следующая:
— регулируем развал передних колес;
— угол продольного наклона шкворня;
— схождение колес.
Перед регулировкой проверяем:
— люфты в передней подвеске, подшипниках ступиц и рулевом управлении;
— давление в шинах.
Находим точки равного бокового биения шин и ободов передних колес, пометив их мелом.
Автомобиль устанавливаем на горизонтальную площадку — колеса прямо.
Регулировка развала
Передние колеса устанавливаем так, чтобы точки их равного бокового биения расположились вертикально.
На переднее крыло автомобиля, по центру колеса, вешаем отвес.
Грузик отвеса опускаем в емкость с маслом, при этом он не должен касаться дна.
Замеряем расстояние от обода колеса до шнура отвеса в нижней точке.
Замеряем расстояние от обода колеса до шнура отвеса в верхней точке.
Повторяем измерения для второго колеса. Развал (разность расстояний до верхней и нижней точек) должен быть 0±3,5 мм.
При необходимости ослабляем гайки и болты крепления оси верхних рычагов и подбираем регулировочные прокладки для получения требуемой величины развала.
Чтобы не нарушить продольный наклон шкворня, в переднее и заднее крепления оси добавляем или удаляем оттуда одинаковое количество прокладок.
Добавление прокладок толщиной в 1 мм, увеличивает развал приблизительно на 1,2 мм
Регулировка схождения ГАЗ-3110
Устанавливаем колеса так, чтобы 2 точки равного биения на боковине шины с одной стороны встали горизонтально, а рулевое колесо в среднее положение (по числу оборотов из крайних положений).
Из деревянного бруска изготовляем прокладку высотой 28 мм.

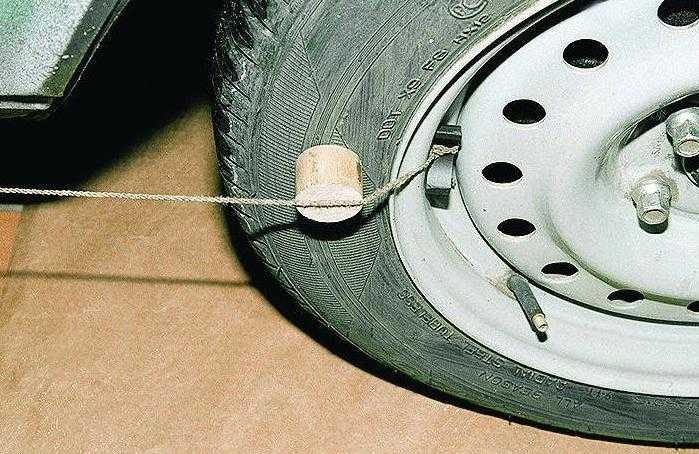

Привязываем к концу шнура (~3 м) магнит и прикрепляем его к ободу заднего колеса.
Подложив прокладку, натягиваем шнур вдоль автомобиля.
Шнур должен касаться обеих сторон боковины шины переднего колеса.
При необходимости ослабляем два болта хомутов, и вращая регулировочную трубку рулевой тяги, выставляем колесо в требуемое положение
Для управляемых колёс [ править | править код ]
Кастр (продольный угол наклона оси поворота колеса)
Кастр, кастер или кастор (en:Caster angle) — угол между вертикалью и проекцией оси поворота колеса на продольную плоскость автомобиля. Продольный наклон обеспечивает самовыравнивание управляемых колёс за счёт скорости автомобиля. Другими словами: автомобиль выходит из поворота сам; руль, который отпущен и обладает свободным ходом, сам возвращается в положение прямолинейного движения (на ровной дороге, с отрегулированными механизмами). Это происходит, естественно, при положительном кастре. Например, кастр позволяет ездить на велосипеде, не держась за руль.
Патент Артура Кребса (1896) гласит: «Чтобы обеспечить устойчивость переднего моста, то есть, чтобы автоматически устанавливать оси колёс параллельно… передняя ось располагается на некотором расстоянии позади проекции оси рулевого механизма…»
На автомобилях без усилителя руля кастр не превышает 6° , на усиленных бывает больше — у Škoda Superb 7°40′. Спортсмены устанавливают данное значение на несколько градусов выше, что делает ход автомобиля устойчивее, а также повышается стремление авто к прямолинейному движению. И наоборот, на цирковых велосипедах или на погрузчиках кастр часто равняется нулю, так как скорость перемещения сравнительно невелика, но при этом есть возможность повернуть по меньшему радиусу. Но автомобиль создается для большей скорости, поэтому требует лучшей управляемости.
Поперечный угол наклона оси поворота колеса
Угол поперечного наклона (en:Kingpin inclination, KPI) — ( угол между вертикалью и проекцией оси поворота колеса на поперечную плоскость автомобиля. Этот угол обеспечивает самовыравнивание управляемых колёс за счёт веса автомобиля. Название «KPI» (kingpin inclination — наклон шкворня) несколько устарело: в современных подвесках переднеприводных автомобилей нет рулевых шкворней, колёса поворачиваются вокруг амортизирующей стойки.
У большинства машин без усилителя руля эта цифра не превышает 10°, у лёгких и усиленных бывает и больше: так, у Volkswagen Polo Sedan весом в 1,2 тонны — целых 13°.
Разработка технологического процесса проверки и регулировки углов установки колес автомобиля ВАЗ–2110
Проверка и регулировка углов установки колес обязательна, если проводится замена или ремонт деталей подвески, которые могут повлечь за собой изменение углов установки колес.
У нового обкатанного автомобиля в снаряженном состоянии и с полезной нагрузкой 3136 Н (320кгс), (4 человека и 392 Н (40кгс) груза в багажнике), углы установки колес должны иметь следующие значения:
Угол продольного наклона оси поворота 1°30ґ+30ґ
Перед регулировкой углов установки колес проверьте:
давление воздуха в шинах;
радиальное и осевое биение дисков колес: оно не должно превышать для осевого-1мм, для радиального-0,7мм;
свободный ход рулевого колеса;
свободный ход (люфт) в подшипниках ступиц передних колес;
техническое состояние деталей и узлов подвески (отсутствие деформаций, разрушения и износа резинометаллических шарниров, недопустимой осадки верхней опоры стойки подвески);
Замеченные неисправности устраните.
После установки автомобиля на стенд, непосредственно перед контролем углов, «прожмите» подвеску автомобиля, прикладывая 2-3 раза усилие в 392-490 Н (40-50кгс), направленное сверху вниз, сначала на задний бампер, а потом – на передний. При этом колеса автомобиля должны располагаться параллельно продольной оси автомобиля.
При проверке и регулировке углов установки колес сначала проверяйте и регулируйте угол продольного наклона оси поворота, затем угол развала колес и в последнюю очередь — схождение колес.
Угол продольного наклона оси поворота (рисунок 4). Если величина угла не соответствует данным, приведенным выше, измените количество регулировочных шайб, установленных на обоих концах растяжек подвески. Для увеличения угла продольного наклона оси поворота уменьшите количество шайб на растяжке в передней или задней ее части растяжки, так как спереди это выполнить не всегда возможно из-за короткой резьбовой части растяжки.
Рисунок 4 — Угол продольного наклона оси поворота
При изменении количества шайб на растяжке следите за тем, чтобы фаски на шайбах были обращены в сторону упорного торца растяжки. Это же правило соблюдайте при установке внутренней упорной шайбы резинометаллического шарнира, когда полностью удалены регулировочные шайбы. При несоблюдении этих требований возможно ослабление затяжки гаек крепления растяжек.
Количество регулировочных шайб на растяжке не должно быть более двух штук спереди, четырех — сзади.
Для того, чтобы не изменилось положение растяжки относительно рычага подвески при регулировке продольного наклона оси поворота, пользуйтесь специальным приспособлением, которое фиксирует растяжку относительно рычага, то есть не допускает поворачивание растяжки от воздействия усилий при заворачивании гайки крепления растяжки к рычагу. Это требование необходимо соблюдать, чтобы не допустить преждевременного износа резинометаллического шарнира и резиновой подушки, на которые опираются концы растяжки.
При установке или изъятии одной регулировочной шайбы угол продольного наклона оси поворота изменяется приблизительно на 19°.
Угол развала передних колес (рисунок 5). Если угол развала отличается от нормы, то отрегулируйте его. Для этого ослабьте гайки верхнего и нижнего болтов и, поворачивая верхний регулировочный болт 3 (рисунок 6), установите необходимый угол развала колес. По окончании регулировки затяните гайки моментом 88,2 Нм (9 кгс).
Рисунок 5 — Угол развала передних колес
Схождение передних колес (рисунок 6). Если величина схождения не соответствует норме, ослабьте ключом стяжные болты наконечников рулевых тяг и, вращая тяги, установите необходимое схождение. Затем убедитесь, что плоскость С шарового шарнира 2 параллельна плоскости D опорной поверхности поворотного рычага 3, после чего затяните стяжные болты наконечников рулевых тяг моментом 19,1-30,9 Нм (1,95-3,15 кгс).
Рисунок 6 – Схождение передних колес
Не нашли то, что искали? Воспользуйтесь поиском:
Лучшие изречения: Да какие ж вы математики, если запаролиться нормально не можете. 8519 —
188.64.169.166 studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.
Отключите adBlock! и обновите страницу (F5)очень нужно
Развал-схождение
Подвеска автомобиля состоит из подвижных деталей, которые сглаживают толчки, возникающие при контакте колеса с дорожным покрытием. Кроме того, такие элементы обеспечивают поворот ступиц для совершения манёвров. Но подвижные соединения увеличивают степень свободы колеса, что приводит к отклонению его оси вращения от оптимального положения.

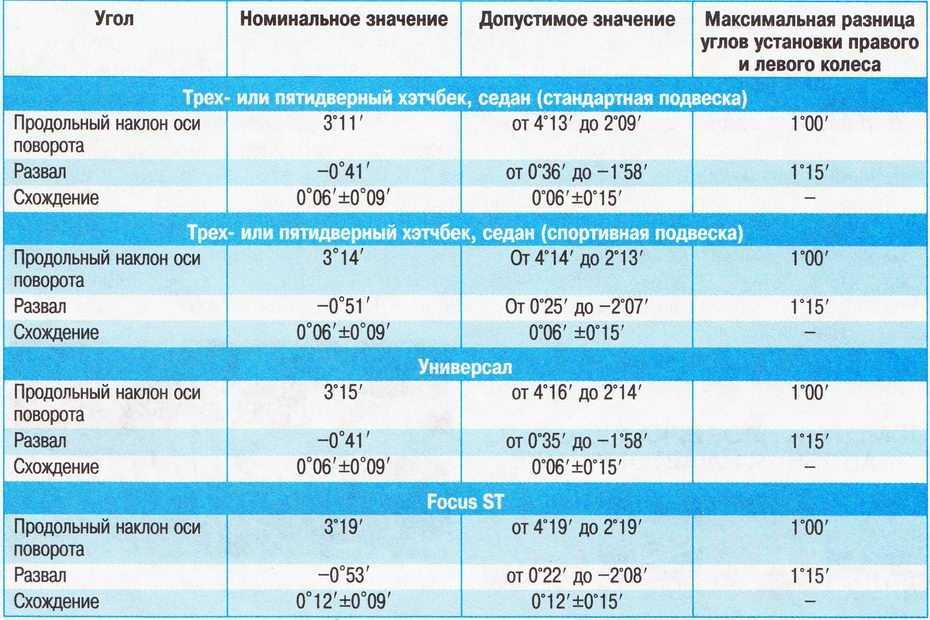

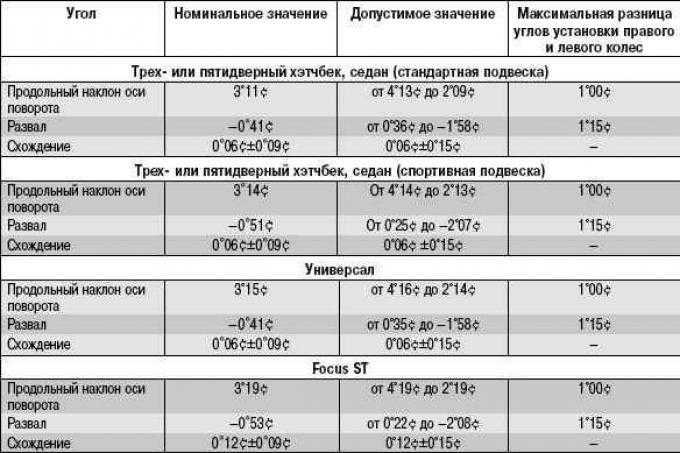

Правильная установка ступицы предполагает регулировку трёх углов: развала, схождения, кастера. Все они отвечают за ориентирование колёс относительно базы автомобиля, но первые два влияют на управляемость и устойчивость. Развал – это положение колеса относительно вертикали. Для того чтобы при крене автомобиля во время поворота он не терял управление, угол развала должен быть отрицательным. Производители колёсного транспорта указывают значения для незагруженной машины в диапазоне от 0 ° до 10 ° 20 ′. Кроме номинальной величины крена существуют допуски, за пределы которых развал не должен выходить.
Второй важный параметр в настройке ходовой – схождение. Это угол установки колёс относительно оси автомобиля, измеренный в горизонтальной плоскости. От него зависит прямолинейность движения и сцепление протектора при вхождении машины в поворот. Существует 2 варианта установки схождения:
- Положительный. Такой угол устанавливают у заднеприводных автомобилей. В этом случае колёса незначительно повёрнуты друг к другу, но при движении расходятся.
- Отрицательный. Схождение присуще переднеприводным автомобилям. Здесь, наоборот, колёса повёрнуты в разные стороны, но на скорости устанавливаются параллельно.
Менее ответственный угол – кастер. Это величина наклона шкворня подвески и поворотного кулака относительно вертикали. Обычно кастер направлен к задней части машины, чтобы лучше компенсировать качание подвески во время преодоления препятствий. При эксплуатации этот угол не нуждается в корректировке. Его регулируют только после полной замены деталей подвески.
К сведению!
Для регулировки приводных мостов развал-схождение не применяют. Процедура нужна только для многорычажной системы подвески.
Почему решил делать развал-схождение колёс на авто самостоятельно?
Тем более если и автомобиль совсем не новый — уже повидавший замену наконечников, рулевой рейки, сайлентблоков, амортизаторов и другое.
На СТО на развал-схождение приходилось кататься не единожды — приходилось подбирать время и находить деньги на ремонт и на сам сход-развал.
Но когда ему показали, как можно самостоятельно простым способом делать развал-схождение, он поначалу боялся, что сделает что-нибудь не так. Всё-таки для самодельного развал-схождения нужно всего-то строительный уровень и одна приспособа в виде прямой ровной палки.
На тот момент резина уже «прошла» 3 года. Но старый мастер объяснил ему, что, во-первых, не нужно выставлять идеально в «0» — пару миллиметров допустимо, да и наши дороги не совсем уж гладкие.
Износ колёс конечно будет, если сход-развал нарушен или выполнен неправильно. А также из-за выхода из строя какой-нибудь запчасти, влияющей на это, к примеру рулевая рейка, сайлентблоки передних рычагов, рулевые наконечники.
Бывалый водитель говорит, что это не обязательно руководство к действию — каждый решает сам, как и где ему ремонтировать авто.
Но одно он знает точно, что результат есть и уже как 8 лет резина нормальная без износа, а это показатель правильности развал-схождения в первую очередь и руль в «0» — хоть бросай на трассе.
Понятие развала и схождения
Именно эти две основные характеристики отвечают за правильную регулировку расположения колес на осях кузова автомобиля. После выполнения этих действий автомобиль имеет необходимый угол, который позволяет полностью соответствовать в направлении движения. При нейтральном положении колеса обязаны быть в таком положении, чтобы авто двигалось по прямой траектории. То есть, если путь прямой и ровный он не должен изменять своего направления. Нет стандартных показателей, ведь это зависит от таких факторов, как размеры, модель и другие характеристики.
Не обращаясь в мастерскую эти действия можно выполнить собственными силами. Если все хорошо выставлено, то в итоге можно получить не только идеальное поведение транспортного средства, но и надежное сцепление при любом дорожном покрытии.
Признаки того, что вам необходима регулировка угла установки колес
Не всегда понятно, заключается ли проблема в неправильном угле установки колес или в чем-либо ином. Вот основные признаки проблем с углом установки колес:
Автомобиль тянет влево или вправо
Зачастую это первый признак, который замечает водитель. Незначительное смещение в сторону является нормальным, поскольку дорога не бывает идеально ровной, и на ней всегда есть выпуклости. Но движение по прямой должно быть легким, без значительного усилия на рулевом колесе.
Рулевое колесо смещено от центрального положения
При движении по прямой рулевое колесо должно оставаться в центральном положении. Вы видите, что оно сбалансировано, поскольку логотип на нем расположен ровно. Причиной смещения рулевого колеса может быть нарушение регулировки угла установки колес.
Вибрация автомобиля или рулевого колеса
Если вы ощущаете вибрацию на рулевом колесе, на то может быть несколько причин. Это может быть признаком неправильного угла установки колес, но не обязательно. Вибрация автомобиля также может указывать на износ деталей или нарушение балансировки колес. Балансировка колес уравновешивает вес колес при вращении. Это отличается от регулировки угла установки колес и требует более частой проверки.
Ненормальный или слишком быстрый износ шин
Износ шин — наглядный параметр общего состояния автомобиля. Неравномерный износ, например, износ внутреннего или внешнего края шины, подскажет опытному механику, как распределяется вес автомобиля. Например, верх шины смещен или ее край сильно изношен. Это указывает, что необходима регулировка угла установки колес. Схему с примерами износа шин, возможными причинами и способами устранения вы найдете на нашем канале MOOG TV Video.
Если вы заметили какой-либо из этих признаков, значит, пора выполнить регулировку угла установки колес.
На что влияет параметр
При расходе показателей сход-развала с заводскими характеристиками, это неизбежно приводит к плохому управлению и чрезмерно быстрому износу покрышек
Согласитесь, если машина тяжело поддается управлению, то езда становится небезопасной! Поэтому важно помнить, что правильная регулировка углов установки помогут продлить срок покрышкам и сделают вождение безопасным и комфортным
Если неправильно настроить, то шина будет изнашиваться неравномерно, что сократит срок службы ее. В определенных ситуациях именно по этому показателю можно определить неправильные параметры в подвеске. Если развал выполнен не правильно, то излишний износ будет наблюдаться только на одной стороне. При положительном показателе подвергаться износу будет внешняя часть протектора шины. А внутренняя часть при отрицательном.
Неравномерная установка приводит к появлению заусениц, которые ощущаются при касании. Если они ощущаются от внешней стороны к внутренней, то это свидетельствует о недостаточно хорошем сходе. И, наоборот, при движении рукой от внутренней части наружу сход больше чем положено.

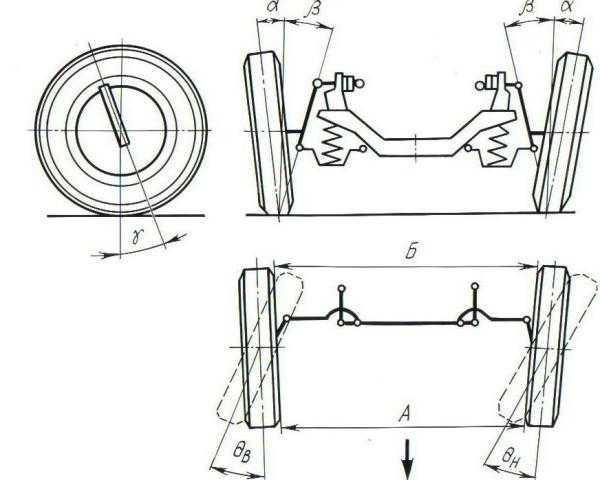

Что такое сход-развал колес?
Автомобильные колеса имеют угол установки
Данное понятие существует с давних времен, и со временем по причине возрастания автомобильных скоростей, инженеры были вынуждены все больше уделять внимание развитию подвески, чтобы улучшать безопасность при езде, а также создавать необходимый комфорт для водителя
Результат — наклон колес относительно вертикали меняется, что ухудшает управляемость, смещает машину в сторону при езде, а также уменьшает срок годности шин.

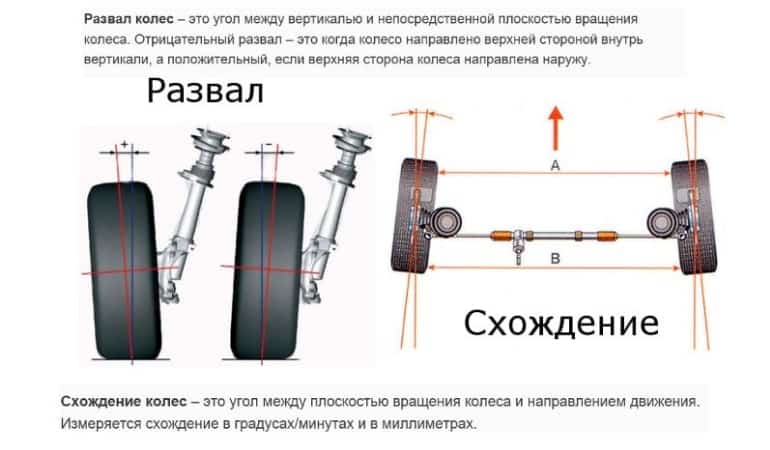

Угол развала
Точное определение — это угол между вертикальной плоскостью и прямой линией, вдоль которой вращается колесо.
Или, по-другому — угол наклона колеса, относительно боковой части машины.
Угол схождения
Точное определение — это угол между траекторией движения машины и плоскостью, вдоль которой вращается колесо.
Или, по-другому — это разница расстояний, между колесами в одном мосту, измеренная в двух крайних точках колеса.
Представим две воображаемые линии: одна вертикальная, а другая направлена вдоль вращения колеса.
4.3.5 Проверка и регулировка углов установки передних колес / Иж Ода
Эти операции выполняют на специальных стендах согласно прилагаемым к ним инструкциям. Проверку углов установки колес проводят обязательно при замене или ремонте деталей подвески или передка автомобиля.
Перед регулировкой углов установки колес приводят в соответствие с требованиями руководства по эксплуатации давление воздуха в шинах, свободный ход (люфт) рулевого колеса и ступиц колес, осевое и радиальное биения дисков колеса; проверяют состояние деталей и узлов подвески.
Рис. 4.23. Схема установки углов передних колес: А-А – вертикальная ось; В-В – нулевая горизонтальная плоскость; С-С – ось, параллельная продольной оси автомобиля; Е – перед автомобиля; К – колея автомобиля; d=6,5 мм – отрицательное плечо обкатки; е – угол максимального поворота внутреннего колеса
Проверка и регулировка углов установки колес (рис. 4.23) должна проводиться в такой последовательности:
Рис. 4.1. Передняя подвеска: 1 – скоба стабилизатора; 2 – шарнир рулевого механизма; 3 – поворотный кулак; 4 – болт крепления стойки к поворотному кулаку; 5 – болт регулировочный угла развала; 6 – шайба регулировочная; 7 – амортизаторная стойка; 8 – нижнее пружинное кольцо защитного чехла штока; 9 – уплотнитель верхней опоры; 10 – подшипник стойки; 11 – гайка штока; 12 – гайка крепления верхней опоры; 13 – крышка опоры; 14 – верхняя опора штока; 15 – верхняя опорная чашка пружины; 16 – верхнее пружинное кольцо защитного чехла штока; 17 – буфер сжатия; 18 – шток стойки; 19 – защитный чехол штока; 20 – пружина; 21 – нижняя опорная чашка пружины; 22 – ступица; 23 – тормозной диск; 24 – щит тормоза; 25 – защитный чехол шарового шарнира; 26 – шаровой шарнир; 27 – штанга стабилизатора поперечной устойчивости; 28 – нижний рычаг; 29 – втулка резиновая стабилизатора; 30 – резинометаллический шарнир нижнего рычага; 31 – поперечина рамы; 32 – рулевой механизм; 33 – пластмассовая втулка стабилизатора; 34 – подушка стабилизатора; З5 – опорная шайба стабилизатора; 36 – гайки крепления регулировочных болтов; 37 – втулка компенсационная; 38 – пружинное кольцо крышки
Если он меньше допустимого, отверните гайки 12 (см. рис. 4.1) крепления верхней опоры 14, поверните опору на 180° и вновь затяните гайки. При этом угол продольного наклона увеличится на 0°52′. Проверьте угол развала. Если он не соответствует приведенному, ослабьте гайки 36. Вращением головок верхних болтов 5 крепления добейтесь требуемого значения угла развала. При повороте головки болта на одно деление шкалы, нанесенной на эксцентриковую шайбу 6, относительно указателя угол развала изменяется на 0°30′; затяните гайки болтов крепления, удерживая головку верхнего болта в отрегулированном положении;
Если оно не соответствует приведенному, ослабьте гайки, фиксирующие положение боковых рулевых тяг относительно наконечников; вращением боковых тяг добейтесь требуемых значений углов схождения, одинаковых для правого и левого колес. Затяжкой гаек зафиксируйте взаимное положение боковых тяг и наконечников, удерживая их от проворачивания.
Для обеспечения устойчивости и управляемости автомобиля передние колеса автомобиля установлены под определенными углами относительно элементов кузова и подвески. Регулировке подлежат три параметра: схождение, угол развала колеса и угол продольного наклона оси поворота.
Рис. 1. Угол продольного наклона оси поворота колеса
Угол продольного наклона оси поворота (рис. 1) — угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника верхней опоры направляющей пружинной стойки, в плоскости, параллельной продольной оси автомобиля. Для увеличения угла наклона оси поворота верхнюю опору стойки, первоначально расположенную, как показано на фото 1, необходимо повернуть на 180° относительно отверстия в чашке брызговика кузова (фото 2).
Рис. 2. Угол развала колеса
Рис. 3. Схождение колес
Контроль и регулировку углов установки передних колес рекомендуется производить на станции технического обслуживания. Перед регулировкой следует убедиться, что давление в шинах соответствует норме, износ протектора шин на левых и правых колесах примерно одинаков, отсутствуют люфты в подшипниках ступиц и элементах рулевого управления, колеса не деформированы.
Стенды для регулировки
В принципе, опытный мастер способен отрегулировать углы с помощью ровной площадки, специальной линейки и некоторых других простейших приспособлений. Но более предсказуемый результат даст использование специализированного «развального» стенда, которые давно перестали быть редким экзотическим оборудованием.
Динамические
С их помощью можно быстро оценить состояние подвесок и ввести необходимые изменения. Колёса раскручиваются, измеряются и анализируются возникающие при этом силы на опорную поверхность, после чего компьютер рассчитывает и выдаёт необходимую информацию к недостаткам можно отнести невысокую точность результатов.
Статические
Таких стендов большинство, они имеют различную конструкцию. Общим является размещение датчиков на колёсах, информация от которых поступает в стенд, и рассчитываются нужные углы. Стенды имеют высокую точность и могут одновременно регулировать все четыре колеса.
Оборудование снабжается базой данных по большом количеству моделей автомобилей и инструкциями по регулировке.
Заключение
Способы измерения УУК автомобиля, рассмотренные в данной статье, практически не используются на профессиональных автосервисах. Компьютерный метод более удобен и эффективен, требует меньших затрат времени. Но в быту автомобилистов часто бывают ситуации, когда визит на СТО затруднен по разным причинам: например, если машина временно не на ходу, не хватает финансов, или когда водителю нужно лишь убедиться в нормальном состоянии подвески машины. В таких ситуациях предложенная технология оптимально подойдет для замера углов схода/развала и станет достойной альтернативой компьютерной диагностике УУК.
В заключении статьи рекомендую посмотреть видео.
