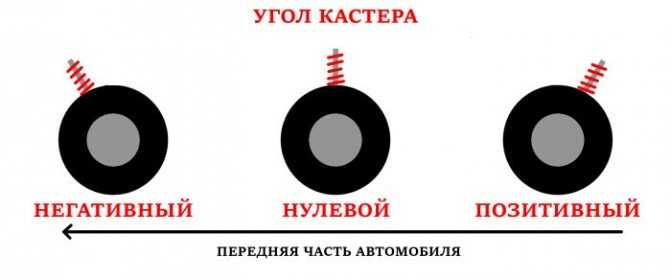

Что такое кастер и как он влияет на поведение автомобиля

Как делают развал-схождение

Сначала специалист должен убедиться, что подвеска полностью исправна, а давление в шинах в норме и одинаковое для колес одной оси. На разных осях оно может незначительно различаться. Обычно норму для конкретного автомобиля указывают на специальной наклейке в дверном проеме или на лючке бензобака.

Если не выровнять давление в шинах, машину будет утягивать в сторону колеса с меньшим давлением, даже если правильно выставить углы колес. Также бесполезно регулировать углы установки колес на машине с разбитыми шаровыми или порванными сайлент-блоками рычагов.

Также не стоит выполнять эту операцию перед очередной сменой шин — развал-схождение делают на сезонной резине, так что позаботьтесь о «переобувке» заранее.

Некоторые автомобили перед настройкой надо нагрузить. На СТО для этого часто используют канистры с водой или песком, необходимая нагрузка указана в руководстве по эксплуатации авто.

Колеса на стенде для схождения-развала наезжают на специальные поворотные круги — «пятаки», они нужны, чтобы снять нагрузку с подвески. При этом колеса не висят в воздухе: они под нагрузкой и могут менять угол. Пятаки должны свободно двигаться вдоль оси колес и вращаться. Точность измерений и качество настройки серьезно пострадают, если пятаки тяжело сдвинуть: так бывает, если они заржавели или забились песком.

На колеса надевают «мишени» — специальные датчики с зеркалом или стеклом. На них направляется камера и считывает положение колеса. Мишени с зажимами на колесный диск монтируются дольше и могут поцарапать металл. Более безопасный вариант — мишени с зажимами на шине.

После мастер заносит в программу развального стенда данные об автомобиле: марку, модель, поколение и комплектацию. Так стенд подстраивается под конкретный автомобиль и специалист понимает, какие углы необходимо выставить

На автомобилях с пневмоподвеской для корректного расчета углов установки колес важно измерить и внести в программу клиренс каждого колеса

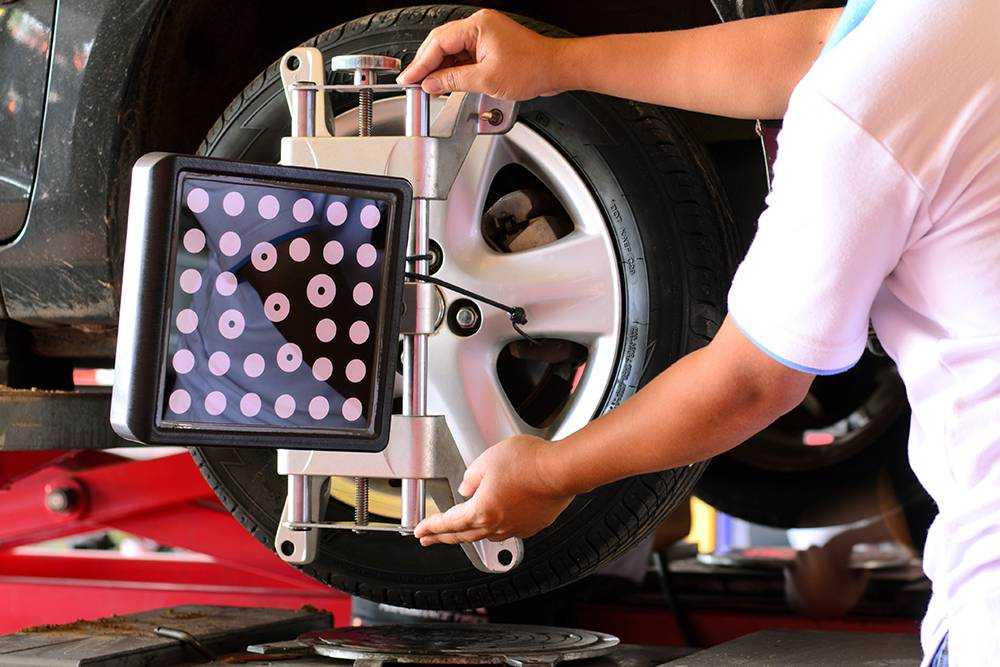

На колесном диске крепят мишень. Пятак на этом фото — прямо под колесом. Фото: Singkham / Shutterstock

Далее специалист следует инструкции программы. Чтобы рассчитать угол развала колес, автомобиль прокатывают немного назад и возвращают на место. Затем вращают руль влево и вправо, чтобы программа рассчитала угол схождения. Педаль тормоза и руль после этого блокируют, чтобы убрать погрешность при настройке. Руль должен стоять ровно посередине относительно рулевой рейки.

Если углы колес выбиваются из нормального диапазона, программа сообщит об этом и выделит расхождение красным цветом.

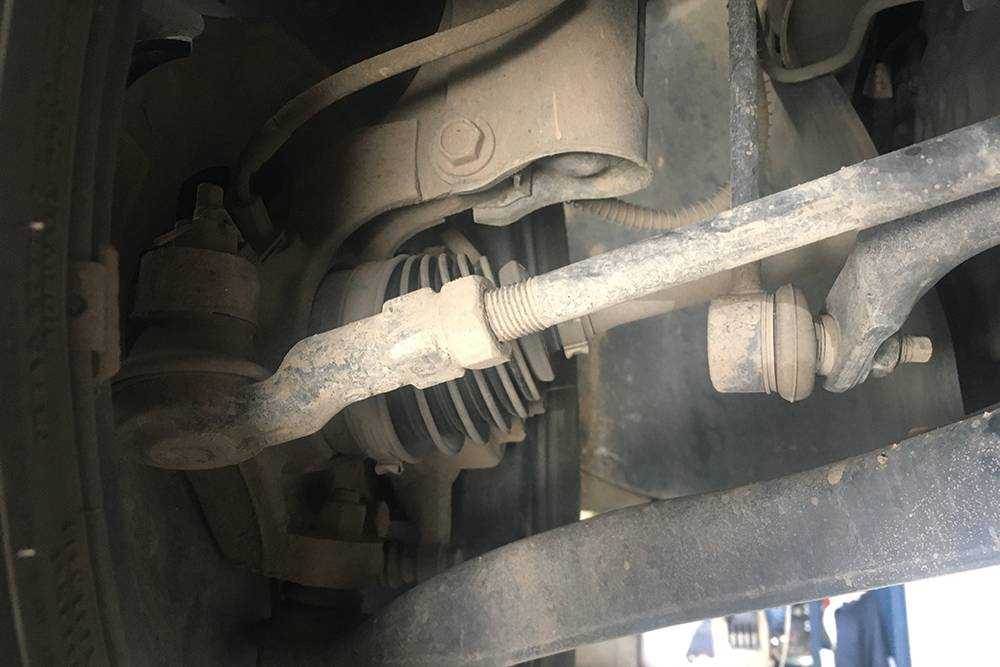

На рулевых тягах и наконечниках есть резьба. Если увеличивать или уменьшать их длину, можно отрегулировать схождение колес. Мастер с помощью ключей регулирует положение колес и видит на мониторе, как меняются параметры. Настройка настолько точная, что имеют значение не только градусы, но и их доли — минуты. После правильной настройки все углы колес должны находиться в зеленой зоне.

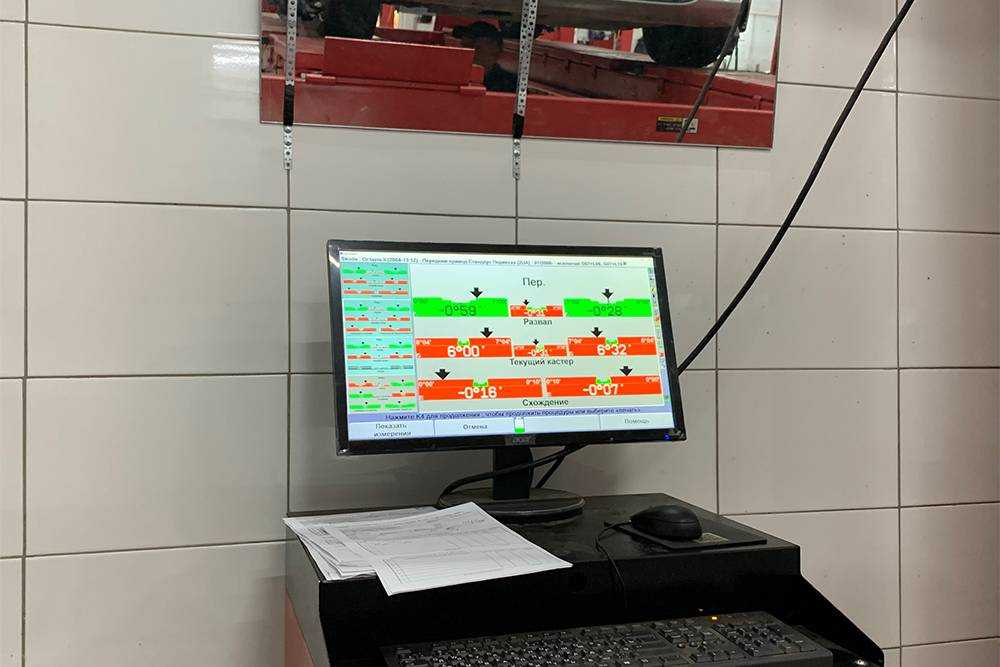

Актуальные и допустимые значения развала, схождения и кастера на мониторе развального стенда. Передняя ось, Шкода Октавия A5 2011 года. Несмотря на «макферсон», развал можно регулировать смещением подрамника. Конкретно в этом случае кастер останется красным Резьба на рулевых тягах и наконечниках позволяет регулировать схождение колес Похожий лист должны выдать, когда все настроят. В нем параметры, с которыми машина заехала на стенд, и результат работы. В этом случае развал-схождение делали на Киа Соул. Сзади балка, поэтому показания до и после примерно одинаковые

Разновидности оборудования

Для проведения настройки развала-схождения следует обращаться в автосервис. В распоряжении мастеров есть специальные стенды, которые позволяют им обнаружить незаметные глазу зазоры и выполнить необходимые манипуляции по корректировке.

По принципу работы аппараты делят на несколько видов:

1. Оптические. Самые первые агрегаты для регулировки РС. Процесс исследования на них занимает много времени, при этом возможны погрешности.
2. Лазерные. Разновидность оптического оборудования. Производят измерения углов с помощью лазерного луча.
3. Компьютерные. Современное высокоточное оборудование, сбором и обработкой информации в котором занимаются электронно-вычислительные устройства. Стенды 3D составляют трехмерную проекцию транспортного средства. Они помогают выполнять работы по диагностике и регулировке максимально точно и быстро.

Оптический стенд

В оптическом стенде для измерений используются световые лучи. Они исходят из специальных трубок, размещенных на ободьях колес. Во время измерений световой пучок проецируется на экран с линейной и угловой шкалами. Снятые показания специалисты сравнивают с нормативами.

Подобное оборудование считается устаревшим. Среди его преимуществ – долговечность и неприхотливость в обслуживании. Однако на современных СТО оно не встречается.

Лазерное оборудование

По принципу работы такие стенды схожи с оптическими агрегатами. Однако в качестве источника измерения выступает направленный лазерный луч.

Работа системы организована просто:

• на автомобиль на одинаковом расстоянии друг от друга и по отношению к шкалам измерения устанавливаются лазерные излучатели;
• на шины монтируются зеркала (параллельно плоскости вращения), напротив которых устанавливаются измерительные шкалы;
• лазерные лучи калибруются так, чтобы линия их прохождения шла параллельно колесной плоскости;
• луч, отраженный от зеркал, должен вернуться в исходную точку (это и есть нулевое деление шкалы);
• при отклонениях он упадет выше или ниже, что покажет величину погрешности.

Статья в тему: Шторки на автомобильные стекла — варианты выбора и установки

Стенды отличаются точностью измерений и позволяют калибровать одновременно все колеса машины. Однако на одно исследование уходит около часа, поскольку настройка зеркал и лазерных генераторов проводится вручную. Это требует сноровки и опыта специалистов. При выполнении работ некомпетентным механиком возможны погрешности.

Компьютерные комплексы

Стенды на базе электронно-вычислительных машин работают за счет датчиков, которые фиксируются на измерительных головках оборудования. Располагаясь на колесах, датчики с высокой точностью фиксируют свое положение в пространстве и передают эту информацию на компьютер. После ее обработки система выдает графики, отчеты и оценочные диаграммы.

Стенды современных станций технического обслуживания в 90% являются компьютерными. Они могут различаться по дизайну, способу передачи информации и электронике, которая производит измерения.

Для снятия показаний применяются такие типы датчиков:

• проводные, используемые в кордовых стендах;
• инфракрасные, связь которых с компьютерным блоком поддерживается с помощью проводов;
• бесконтактные, использующие дистанционный принцип исследования.

Как понять, что нужно делать развал-схождение

Автомобиль при движении уводит вправо или влево. Причин может быть несколько — от уклона дороги и спущенного колеса до необходимости замены рулевых тяг или ступичного подшипника. Но чаще всего именно регулировка схождения-развала помогает вернуть правильную траекторию движения автомобиля. Проверить это легко: на загородной трассе, где мало машин, на ровном и прямом участке дороги отпустить руль и проследить за поведением автомобиля. Он должен ехать по прямой без уводов в сторону, виляний и подруливаний.

Колеса стоят прямо, руль — нет. Иногда положение руля немного смещается влево или вправо относительно центра — обычно после ремонта подвески или из-за резкого удара колесом.

Резина на колесе изнашивается неравномерно. Например, внутренняя часть колеса стерта сильнее, чем внешняя. Такое случается при отрицательном развале и схождении. При положительном изнашивается внешняя часть колеса. Чтобы не выбрасывать такую резину, в качестве оперативной меры допустимо поменять покрышки местами так, чтобы износ шел на сохранившуюся часть протектора. Но лучше отрегулировать углы установки колес и избавиться от этой проблемы.

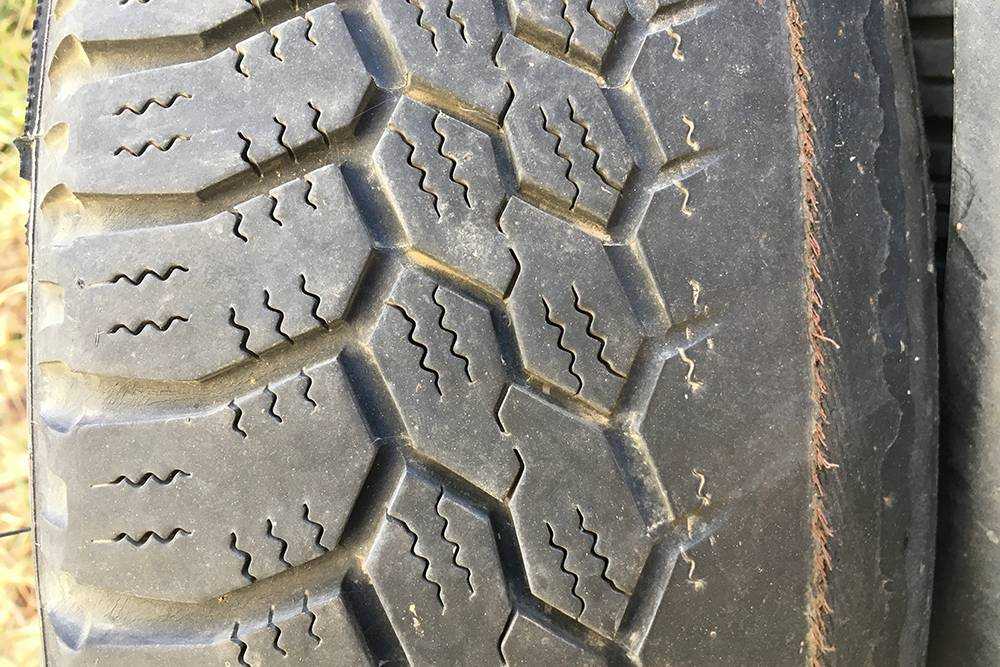

Из-за проблем с развалом-схождением внутренняя часть шины стерлась до корда

Как происходит процедура на грузовых машинах

Установка углов развала

На автомобилях с передним мостом и на грузовиках, имеющих балку, данный параметр нерегулируемый. Угол развала выставлен положением шкворня на заводе-изготовителе и может измениться лишь вследствие его износа. Мы можем лишь с помощью отвеса проверить его по описанной выше методике. Устранение же износа — это сугубо слесарный момент.

Шкворень

Чем делать проверку

Для снятия замеров на грузовиках лучше пользоваться телескопической линейкой, так как из-за большой колёсной базы при измерении рулеткой можно получить погрешность вследствие её прогиба.

Скорее всего, у большинства возникнут проблемы при поиске телескопической линейки. Предлагаю свои варианты решения проблемы:

Изготовить линейку из штанги от ванной занавески;

Штанга от шторы

Прикрепить к трубе/бруску/палке (нужное подчеркнуть) штангенциркуль;

Штангенциркуль

Или совсем не заморачиваться и попросить простую линейку у школьников.

Линейка

1. Проводим линию-отметку внутри покрышек параллельно земле по всей длине колеса и снимаем линейкой показания с обеих сторон диска.
2. В случае с телескопической линейкой:

• Устанавливаем телескопическую линейку и снимаем показания с одной стороны, спереди;
• Прокатив автомобиль на полоборота колеса, снимаем показания с противоположной стороны, сзади;
• Высчитываем разницу и при необходимости регулируем тяги;
• Повторяем действия для избежания погрешностей.

Снятие показаний

5.3 Стартер

В
процессе эксплуатации в стартере возникают главным образом механические
повреждения привода, связанные с пробуксовкой муфты свободного хода, износом
или заклиниванием шестерни. Эти неисправности устраняются путём замены привода.
Реже встречаются неисправности электрических цепей стартера, обусловленное
окислением силовых контактов и контактов реле, обрыв обмоток, замасливанием
коллектора, износом щёток. При этом ухудшается работа стартера, что вызывает
необходимость его снятия и переборки. У снятого стартера на специальном стенде
проверяют развиваемый крутящий момент, потребляемый ток в рабочем режиме и в
режиме полного торможения, частоту вращения якоря в рабочем режиме. Непосредственно
на автомобиле у стартера также можно проверить потребляемый ток в режиме
полного торможения, который увеличивается при замыкании цепей стартера на
корпус и уменьшается при окислении контактов, щёток и коллектора. Однако
указанный метод из-за его сложности на практике почти не применяется.

5.1 Система зажигания

На
автомобиле ГАЗ-3110 установлена бесконтактно-транзисторная система зажигания.

Характерными
неисправностями системы зажигания являются: разрушение изоляции проводов и
свечей зажигания; нарушение контакта в местах соединений; нагар на электродах
свечей зажигания; изменение зазора между электродами свечей; межвитковые
замыкания (особенно в первичной обмотке) катушки зажигания; неправильная
начальная установка угла опережения зажигания; неисправность центробежного и
вакуумного регуляторов.

Для
диагностирования системы зажигания широкое распространение получили стационарные
мотор-тестеры с электронно-лучевой трубкой, переносные электронные автотестеры
(с цифровой индикацией), а также персональные компьютеры со специальным
программным обеспечением и устройствами подключения, достоинствами которых
являются широчайшие функциональные возможности.

Локализация
неисправностей, в том числе и по цилиндрам, здесь осуществляется на основе
выделения соответствующей фазы изменения напряжения в первичной и вторичной
цепях зажигания при многократном повторе рабочего цикла двигателя (двух
оборотов коленчатого вала). На экране ЭЛТ изменение напряжения оценивается
визуально, сравнением с эталоном. При этом необходимо понимание процессов,
приводящих к изменению напряжения.

5.1.1 Установка момента зажигания

1). Отсоединить
провод от «минусовой» клеммы аккумуляторной батареи.

2).
Снять крышку распределителя.

3).
Провернуть коленвал до начала такта сжатия.

4).
Осторожно провернуть коленвал до совпадения второй метки на шкиве с приливом на
крышке распределительных звёздочек. Эта метка соответствует углу опережения
зажигания 5° на двигателе с системой рециркуляции отработавших газов

5).
Ослабить болт крепления распределителя. Установить стрелку октан-корректора на
середину шкалы и затянуть болт. Ослабить болт крепления пластины
октан-корректора к корпусу распределителя. Слегка нажать пальцем на бегунок
против направления его вращения (по часовой стрелке), чтобы выбрать зазоры в
приводе. Удерживая бегунок, медленно повернуть корпус распределителя до
совмещения красной метки на роторе со стрелкой на статоре. Затянуть болт
крепления пластины октан-корректора к корпусу распределителя.

6).
Установить крышку распределителя и подсоединить высоковольтные провода в соответствии
с порядком работы цилиндров 1-2-4-3.

7).
Проверить установку момента зажигания. Для этого прогреть двигатель до температуры
80¸95° С и, двигаясь по
ровной дороге со скоростью 30¸40 км/ч, резко нажать до упора на педаль акселератора. При этом
кратковременно должна прослушиваться детонация. Если она не прослушивается,
значит зажигание слишком позднее. Если детонация слишком сильная, значит
зажигание слишком раннее. При раннем зажигании повернуть корпус распределителя
на одно деление в сторону «+» (против часовой стрелки), а при позднем
– в сторону «-» (по часовой стрелке). Затем вновь проверить момент зажигания
придвижении автомобиля, как описано выше.

Более
точно проверку момента зажигания производят на работающем двигателе при помощи
стробоскопа. Принцип его работы заключается в том, что если в определённые моменты
времени относительно угла поворота вращающейся детали освещать её коротким
импульсом света (примерно 0,0002 с), то деталь будет казаться неподвижной.
Таким образом проверяют соответствие измеряемых углов опережения их нормативным
значениям на малой, средней и большой частотах вращения коленвала двигателя. По
результатам проверки производят регулировку или замену прерывателя.

На
устранение неисправностей элементов электрооборудования (без системы зажигания)
бензиновых и дизельных автомобилей в эксплуатации приходиться от 11 до 17% от
общего объёма работ по ТО и ТР автомобилей. Основное количество неисправностей
приходиться на аккумуляторную батарею, генератор с реле-регулятором и стартер.

8.1 Основные положения по безопасности труда

Под
охраной труда понимают систему законодательных актов и соответствующих
им мероприятий, направленных на сохранение здоровья и работоспособность
трудящихся.

Систему
организационных и технических мероприятий и средств, предотвращающих производственный
травматизм, называют техникой безопасности.

Систему
организационных, гигиенических и санитарно-технических мероприятий и средств,
предотвращающих заболеваемость работающих, называют производственной
санитарией.

Основные
положения по охране труда изложены в Кодексе законов о труде (КЗоТ).

На авторемонтных предприятиях
организация работ по технике безопасности и производственной санитарии
возложена на главного инженера.

Одно из основных мероприятий по
обеспечению безопасности труда – обязательный инструктаж вновь принимаемых на
работу и периодический инструктаж всех работников предприятия. Инструктаж
проводит главный инженер. Вновь принимаемых на работу знакомят с основными
положениями по охране труда, правилами внутреннего распорядка, противопожарными
правилами и особенностями работы предприятия, обязанностями работников по соблюдению
правил техники безопасности и производственной санитарии, порядком движения на
предприятии, средствами защиты работающих и способами оказания доврачебной
помощи пострадавшим.

Регулировка углов установки передних колес

Рис. 1. Угол продольного наклона оси поворота колеса

Рис. 2. Угол развала колеса

Рис. 3. Схождение колес

Для обеспечения хорошей устойчивости и управляемости автомобиля передние колеса установлены под определенными углами относительно элементов кузова и подвески. Регулируют три параметра: схождение, угол развала колеса, угол продольного наклона оси поворота.

Угол продольного наклона оси поворота (рис. 1) — угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника опоры телескопической стойки, в плоскости, параллельной продольной оси автомобиля. Он способствует стабилизации управляемых колес в направлении прямолинейного движения. Этот угол зависит от количества регулировочных шайб на концах растяжки. Для уменьшения угла шайбы добавляют, а для увеличения снимают. При установке/удалении одной шайбы угол изменяется приблизительно на 19′. Симптомы отклонения величины угла от нормы: увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левых и правых поворотах, односторонний износ протектора.

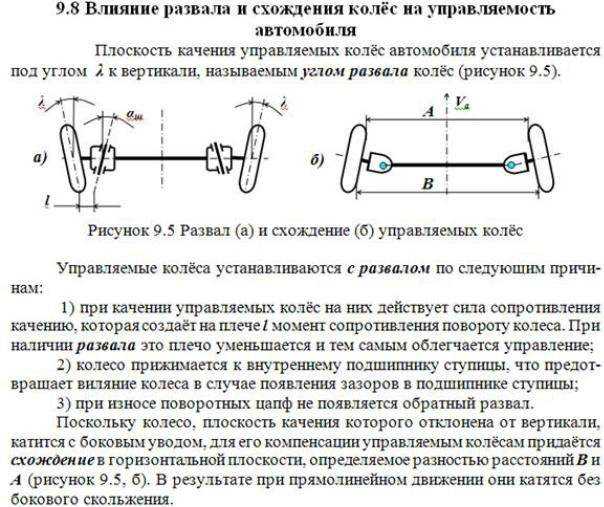

Угол развала колеса (рис. 2) — угол между плоскостью вращения колеса и вертикалью. Он способствует правильному положению катящегося колеса при работе подвески. Угол регулируется поворотом верхнего болта крепления телескопической стойки к поворотному кулаку. При сильном отклонении этого угла от нормы возможен увод автомобиля от прямолинейного движения, односторонний износ протектора.

Схождение колес (рис. 3) — угол между плоскостью вращения колеса и продольной осью автомобиля. Схождение можно также определить как разность расстояний между закраинами ободьев, замеренных сзади и спереди колес на уровне их центров. Схождение колес способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля.

Схождение изменяется вращением регулировочных муфт при ослабленных контргайках наконечников рулевых тяг. Перед регулировкой рейку рулевого механизма устанавливают в среднее положение (спицы рулевого колеса — горизонтально). Признаки отклонения схождения от нормы: сильный пилообразный износ шин в поперечном направлении (даже при небольших отклонениях), визг шин в поворотах, повышенный расход топлива из-за большого сопротивления качению передних колес (выбег автомобиля намного меньше положенного).

Контроль и регулировку углов установки передних колес рекомендуется проводить на станции технического обслуживания. Автомобиль устанавливают на горизонтальную площадку и нагружают в соответствии с рекомендациями завода-изготовителя (см. ниже). Проверка и регулировка углов на ненагруженном автомобиле допустимы, но дают менее точные результаты. Перед этим следует убедиться, что давление в шинах соответствует норме, износ протектора на левых и правых колесах примерно одинаков, отсутствуют люфты в подшипниках и рулевом управлении, колесные диски не деформированы (радиальное биение — не более 0,7 мм, осевое — не более 1 мм).

Проверка углов установки колес обязательна, если меняли или ремонтировали детали подвески, влияющие на эти углы. В связи с тем, что углы установки передних колес взаимосвязаны, в первую очередь проверяют и регулируют угол продольного наклона оси поворота, затем развал и, в последнюю очередь — схождение.

У обкатанного автомобиля в снаряженном состоянии и с полезной нагрузкой 320 кг (4 человека) в салоне и 40 кг груза в багажнике углы установки колес должны находиться в следующих пределах:

угол развала	0°±30′
схождение	0°00’±10′ (0±1 мм)
угол продольного наклона оси поворота	1°30’±30′
Углы установки колес автомобиля в снаряженном состоянии:
угол развала	0°30’±30′
схождение	0°15’±10′ (1,5±1 мм)
угол продольного наклона оси поворота	0°20’±30′

Развал — схождение Chevrolet Lanos

Как определить, что необходима регулировка развал-схождения? Если имело место хотя бы одно из перечисленных событий, рекомендуем обратиться в автосервис:

Доверяйте регулировка сход-развала только профессионалам!

Зачем Chevrolet Lanos нужен развал-схождение

Диагностика развала – схождения Chevrolet Lanos

Основные признаки неправильных углов установки колес Chevrolet Lanos

Как часто производится регулировка развала – схождения Chevrolet Lanos

Правила регулировки схода/развала Chevrolet Lanos

ВАЖНОЕ

ЗАЧЕМ Chevrolet Lanos НУЖЕН СХОД-РАЗВАЛ

Одной из наиболее востребованных услуг является процедура регулировки угла установки колес. Развал – схождение обеспечивает курсовую устойчивость автомобиля на дороге, безопасность при совершении маневров и штатный износ покрышек автомобиля. Параллельная установка колес на современных автомобилях не используется, поскольку она не обеспечивает должного уровня безопасности при совершении маневров и даже при прямолинейном движении.

Углы установки колес регулируются по двум плоскостям, что и определяет их название:

Продольный наклон – угол наклона, то есть ориентация осей вращения управляемых колес относительно перпендикуляра к дороге. Он определяет легкость вращения рулевого колеса, а также скорость самовозврата колес в прямое положение управляемой оси. Может быть положительным (наклон назад) или отрицательным (наклон вперед).

Развал схождение колес Chevrolet Lanos регулируется для каждой из осей автомобиля. Регулировка углов наклона необходима для:

Отрегулировать развал Chevrolet Lanos можно только на тех моделях автомобиля, которые оборудованы изменяемой геометрией подвески. Во всех остальных случаях угол установки колес не требует регулировки.

ДИАГНОСТИКА РАЗВАЛ-СХОЖДЕНИЯ Chevrolet Lanos

Сегодня используется 4 типа проверки угла установки колес, выполняемых перед непосредственно самой регулировкой:

ОСНОВНЫЕ ПРИЗНАКИ НЕПРАВИЛЬНЫХ УГЛОВ УСТАНОВКИ КОЛЁС Chevrolet Lanos

Нарушенный развал – схождение имеет четко выраженные признаки, по которым он легко определим:

Вышеприведенные признаки далеко не всегда могут говорить об отклонениях в углах установки колес. Например, даже если была выполнена высокоточная регулировка развал — схождения Chevrolet Lanos на 3D-стенде, автовладельцу не следует забывать о давлении в покрышках. При отклонении показателей на 0,2 атм автомобиль потеряет курсовую устойчивость.

КАК ЧАСТО ПРОИЗВОДИТСЯ РЕГУЛИРОВКА РАЗВАЛ-СХОЖДЕНИЯ Chevrolet Lanos

Как и любой другой технический параметр, частота проверки и регулировки схода/развала Chevrolet Lanos выполняется согласно рекомендаций автопроизводителя, приведенных в сервисной книжке автомобиля. Однако посетить автосервис для регулировки углов установки колес придется и в межсервисные периоды эксплуатации авто:

ПРАВИЛА РЕГУЛИРОВКИ СХОД/РАЗВАЛА Chevrolet Lanos

Самостоятельно определить и отрегулировать углы установки колес на современном автомобиле Chevrolet Lanos невозможно. Единственным вариантом для автовладельца будет посещение автотехцентра, где имеется специализированный стенд. В этом случае углы будут выставлены в соответствии с рекомендованными параметрами.

При тюнинге подвески Chevrolet Lanos допускается отклонение углов установки колес от рекомендованных значений. Также сход/развал допускается изменять при подготовке автомобиля к соревнованиям – гонки на скорость, троффи-рейды и другие. Автопроизводители приводят значения, которые рассчитывались под штатную эксплуатацию автомобиля, поэтому рекомендованный развал – схождение не будет оптимальным на гоночном треке или в условиях бездорожья. В этом случае придется выполнить расчет параметров ходовой части исходя из предполагаемых условий эксплуатации.

Иногда возникают ситуации, когда после регулировки развала – схождения автомобиль Chevrolet Lanos перестает двигаться по прямой. Это связано с неравномерным износом покрышек, протектор которых уже адаптировался под нештатные углы, что и вызывает отклонение автомобиля от прямой траектории. Второй вариант возникновения подобного явления – скрытые дефекты ходовой или рулевой части автомобиля. Например, были зафиксированы случаи нештатной работы усилителя руля, неисправности рулевой рейки, выработки шарниров.

Что такое «развал-схождение»

Колёса автомобиля должны располагаться относительно горизонтальной плоскости под определённым углом (развал), это же касается и вертикальной плоскости (схождение). Это требуется для достижения лучшего сцепления шин с земной поверхностью и приемлемой управляемости транспортного средства.

Правильная установка углов развала и схождения обеспечивает стабильную управляемость и устойчивость транспортного средства

Схождение

Данная величина может быть как «плюсовой» (когда воображаемые линии, идущие параллельно ведущим колёсам, будут иметь точку пересечения перед «носом» ТС), так и «минусовой»(когда точка пересечения расположена сзади). Нужно понимать, что чем ближе к нулю угол схождения, тем меньше у ТС сопротивляемость эффекту качения.

Отрицательный угол схождения – это плохо. В данном случае будет наблюдаться ухудшенная управляемость и плохой отклик при вращении руля. Ко всему прочему это приведёт к рысканию машины во время поездок (особенно на высокой скорости). Значительно вырастет риск возникновения неуправляемого заноса.

При «плюсовом» схождении передних колёс ТС более отзывчиво в управлении, и автолюбителю будет легче входить в повороты. Колёса задней оси тоже рекомендуется устанавливать с положительным значением схождения, тогда машина станет максимально устойчивой при езде прямо.

При сильном несоответствии углов сходимости заводским настройкам наблюдается повышенный износ резины:

• При положительном – на его наружной части;
• При отрицательном – внутренних поверхностей.

Поэтому не рекомендуется экспериментировать с этим углом.

Развал

Развал — это угол между воображаемой вертикальной плоскостью и боковой плоскостью колеса. Если верхние части колёс «смотрят» в центр машины, угол развала считается отрицательным, а если наружу, то положительным. Значительное несоответствие углов развала параметрам, установленным производителем, приведёт к быстрому износу шин. Более того, машину начнёт «тащить» в сторону колеса, которое имеет максимальный угол развала.

Кастер

На поведение ТС во время вождения оказывает влияние кастер – угол между воображаемой вертикалью и осью поворота колёсных дисков во время поворота руля.

Его значение может иметь как положительные, так и отрицательные значения. Из-за этого угла ведущие колеса будут неизменно возвращаться в исходное (нейтральное) положение. От его значения зависит изменение развала колёс при повороте руля и стабилизация машины в момент передвижения по дуговой траектории. Чем больше это значение, тем значительнее будет стабилизирующий эффект.

Угол кастера — отклонение угла продольной оси от мнимой вертикальной линии

Углы развала и схождения следует постоянно контролировать, однако кастер устанавливается производителем при разработке ТС, и изменять его в большинстве случаев не приходится.

Важно, чтобы углы были одинаковы с обеих сторон ТС. В противном случае автомобиль может вести себя на дороге непредсказуемо – машину будет «уводить» в одну из сторон

Заводские настройки – 1 градус 30 минут (плюс/минус 30 минут).

Для чего нужны сход-развал, иные УУК

Схождение, развал управляющих колес, другие УУК влияют на устойчивость автомобиля, на износ покрышек при движении. Положительные углы сход-развала обеспечивают наиболее полный контакт покрышки с дорогой в динамике при маневрах, при движении по неровностям на большинстве автомобилей.

Значение углов взаимосвязаны. Например, положительный кастер предполагает положительное значение схода колес.

Кастор, поперечный угол наклона шкворней или оси поворота необходимы для самовыравнивания автомобиля при движении. Чем больше значение угла оси поворота, тем лучше курсовая устойчивость. Однако, с ростом угла растет радиус поворота, автомобиль теряет в маневренности в городе.

При правильно работающей подвеске, выставленных углах, на прямой дороге в безветренную погоду руль можно отпустить. Автомобиль не должен изменить направление движения. При поворотах руль возвращается в исходное положение, что облегчает управление транспортом. Влияние неровностей дороги прежде всего гасятся резиной и подвеской, передавая вибрации и удары на рулевой механизм в ослабленном виде.
