Поддомкрачивание и подъем: использование домкрата (дискавери 3)

Обслуживание моста и регулировка ступиц

В мероприятия по уходу входит: смазка втулок и опорных подшипников поворотных валов цапф через 240 часов работы, подшипников вращения ступиц через 960 часов.

Регламентную регулировку подшипников ступиц осуществляют через каждые 960 часов работы. При обнаружении увеличения осевого зазора в процессе эксплуатации для сохранения подшипников следует провести немедленную регулировку.

Регулировка зазора подшипников ступиц

Настройку делают в следующем порядке:

На поддомкраченном колесе снимают защитный колпак ступицы.
Расшплинтовывают и отпускают затяжную гайку на 1/8 оборота.
Вращением проверяют — насколько свободно крутится колесо.
В случае тугого вращения нужно провести ревизию ступицы и устранить поломку подшипников или заедания сальника.
На исправной ступице стяжную гайку затягивают до положения, когда колесо при толчке рукой практически не проворачивается.
Осуществляя подтяжку подшипников, колесо периодически проворачивают для того, чтобы ролики в обоймах заняли своё положение без перекосов.
Затянутую гайку отпускают до ближайшей прорези под шплинт и проверяют вращение колеса от руки. Если колесо вращается туго – отпускают гайку до следующей прорези.
Определив положение гайки, при котором колесо вращается свободно — от руки, устанавливают фиксирующий шплинт.
В заключение устанавливают защитный колпак ступицы, предварительно набив его смазкой.

Самостоятельная замена сайлентблоков нижних рычагов ВАЗ 2110 — пошаговая инструкция

1. Заезжаем на яму или поднимаем машину на подъемнике, срываем гайки на колесе(ах) с той стороны, с которой предстоит работать.

2. Снимаем защиту двигателя если есть, обрабатываем проникающей жидкостью гайки и болты соединений, которые необходимо разобрать.

3. Открутите гайки крепления болтов передних рычагов, а также гайку крепежного болта стойки стабилизатора и выбиваем болт.

4. Выкручиваем болты и гайки, тем самым освобождая рычаг, в котором необходимо заменить сайлентблоки. Особо расписывать здесь нечего, все определенно просто, откручиваете болт или гайку если не откручивается, брызгаем WD-шкой или греем закисшую (прикипевшую) гайку.

5. Выпрессовка старых сайлентблоков производится при помощи специального съемника, о котором говорилось выше или посредством тисков. Я выбрал первый вариант. Также удалить старые «сайленты» можно посредством выжигания, для этого «сайлент» поджигают и дожидаются когда он размягчится или полностью сгорит.

6. Выпрессовка, независимо от того какой из вариантов вы выберете (тиски или съемник), производится по одному и тому же принципу с одной стороны делается упор и давление на сайлентблок, а с другой создается полость, в которую этот сайлентблок выдавливается.

7. Чтобы запрессовать сайлентблок в посадочное гнездо, необходимо сначала очистить посадочное место от остатков старого «сайлента», затем нужно смазать отверстие и сам сайлентблок мыльным раствором или, к примеру, каким-нибудь моющим средством (Гала, Фейри, жидкое мыло и т. д.).

8. Запрессовка сайлентблока производится по следующему принципу: делаем такой «шашлык»: одеваем на штырь (длинный болт) шайбу, новый сайлентблок, далее одеваем рычаг, в который нужно вдавить, запрессовать этот «сайлент», после одеваем кусок трубы, в который войдет внешняя часть сайлентблока и снова шайбу, чтобы не провалилась в трубу. Завершающим элементом этого «шашлыка» будет гайка, которая и создаст давление, двигаясь по виткам.

9. Будьте внимательны, не спешите и следите за тем, как будет происходить запрессовка, сайлентблок должен идти ровно и остановиться лишь после того, как его фиксирующие буртики немного выйдут из посадочного гнезда. Этими буртиками «сайлент» будет держаться в гнезде, если вы не дотянете или перетянете, то срок службы изделия может существенно сократиться, более того во время сборки могут возникнуть проблемы.

10. После запрессовки сайлентблоков все собирается в обратной последовательности. В зависимости о того, что и каким образом вы разбирали может потребоваться регулировка развал-схождения.

Надеюсь пошаговая инструкция и детальный фотоотчет о том, как заменить сайлентблоки на ВАЗ 2110 помогут вам быстро и качественно выполнить эту работу

Спасибо за внимание, удачи вам в самостоятельном ремонте. И помните золотую поговорку — «Хочешь сделать хорошо — сделай это сам, своими руками!»

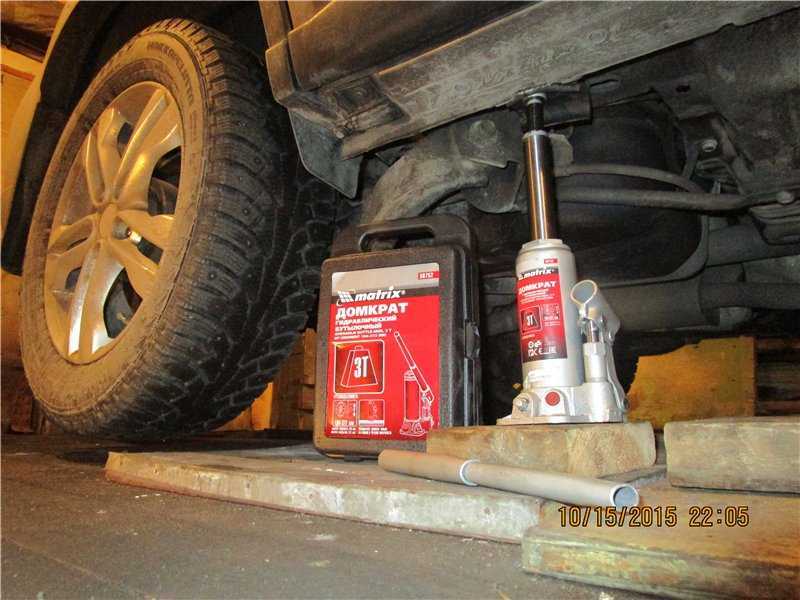

Поддомкрачивание

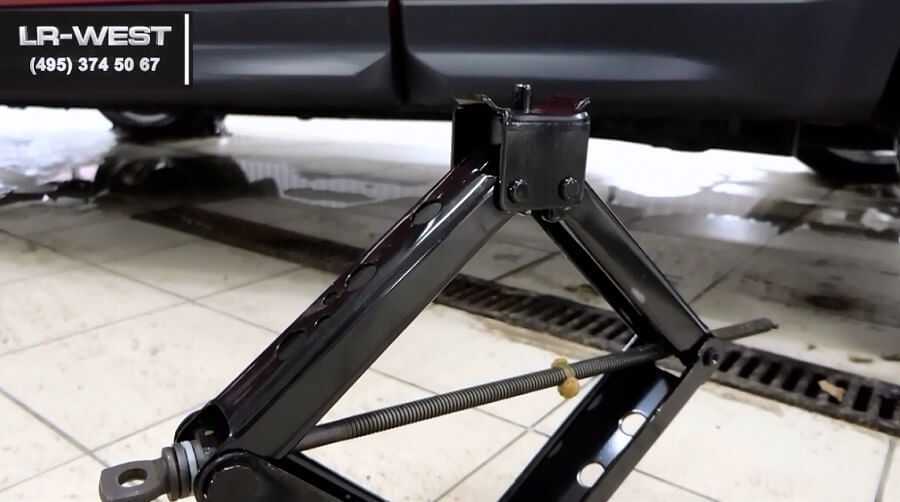

Входящий в стандартную комплектацию автомобиля домкрат предназначен только для выполнения процедур смены колес. При проведении любых других ремонтных или профилактических работ автомобиль следует поднимать при помощи гидравлического (или тележечного) домкрата и обязательно устанавливать на специальные подпорки, заведенные под несущие точки днища (штатные домкратные точки).

Если необходимость в снятии колес отсутствует, автомобиль может быть загнан на смотровую яму или эстакаду.

Ни в коем случае не заводите домкрат под пороги автомобиля, поддон картера, панели пола или непосредственно под компоненты рулевого привода или подвески!

Не производите никакие ремонтные работы под автомобилем, закрепленным в поднятом положении при помощи одного лишь домкрата! Обязательно используйте надежные подпорки!

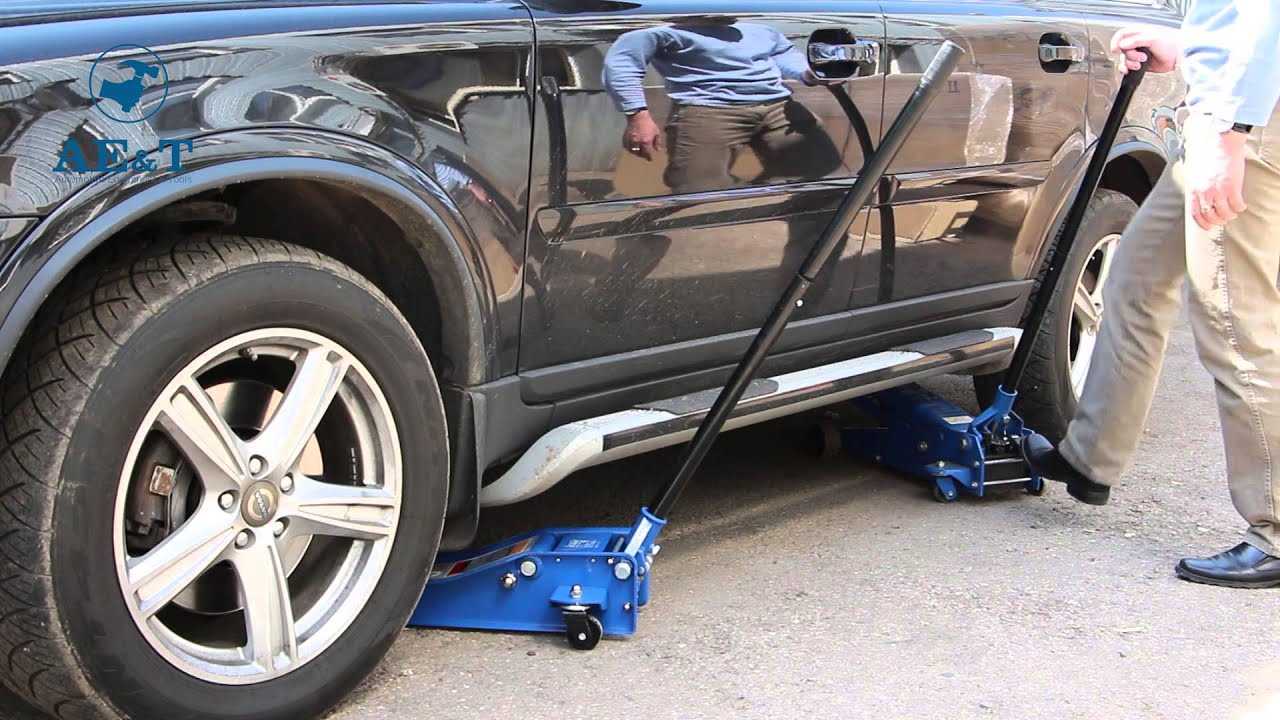

Для поддомкрачивания автомобиль следует запарковать на ровной горизонтальной поверхности, по возможности с твердым покрытием

При наличии малейшего уклона необходимо позаботиться о мерах предосторожности против отката: подоприте расположенное по диагонали от подлежащего снятию колесо противооткатными башмаками, твердо взведите стояночный тормоз, включите заднюю передачу (РКПП), либо переведите рычаг селектора в положение “Р” (АТ). Старайтесь не отходить далеко от поддомкраченного автомобиля, особенно если поблизости находятся дети.
При выполнении смены колес, прежде чем поддомкрачивать автомобиль, снимите декоративный колпак и баллонным ключом ослабьте гайки крепления подлежащего замене колеса

Приготовьте запаску.

На некоторых моделях колпак крепится на диске колесными гайками, которые на данном этапе следует лишь ослабить!

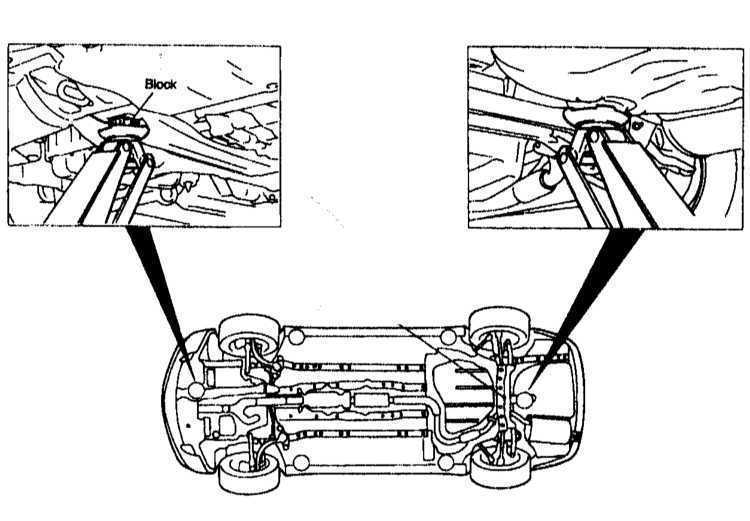

Заведите домкрат под автомобиль: задние домкратные точки расположены с задних краев дверных водостоков, при поддомкрачивании передка домкрат заводится под подрамник.

Позаботьтесь о надежности зацепления головки домкрата. Вращая рукоятку домкрата, поднимите автомобиль настолько, чтобы подлежащее замене колесо оторвалось от земли. Скинув крепежные гайки, снимите колесо и установите на его место запасное. Наверните колесные гайки, затем опустите автомобиль на землю, уберите домкрат и дотяните гайки крепления колеса в диагональном порядке с требуемым усилием. Установите на место колпак. Сложите и уберите инструмент. Не забудьте убрать противооткатные башмаки.

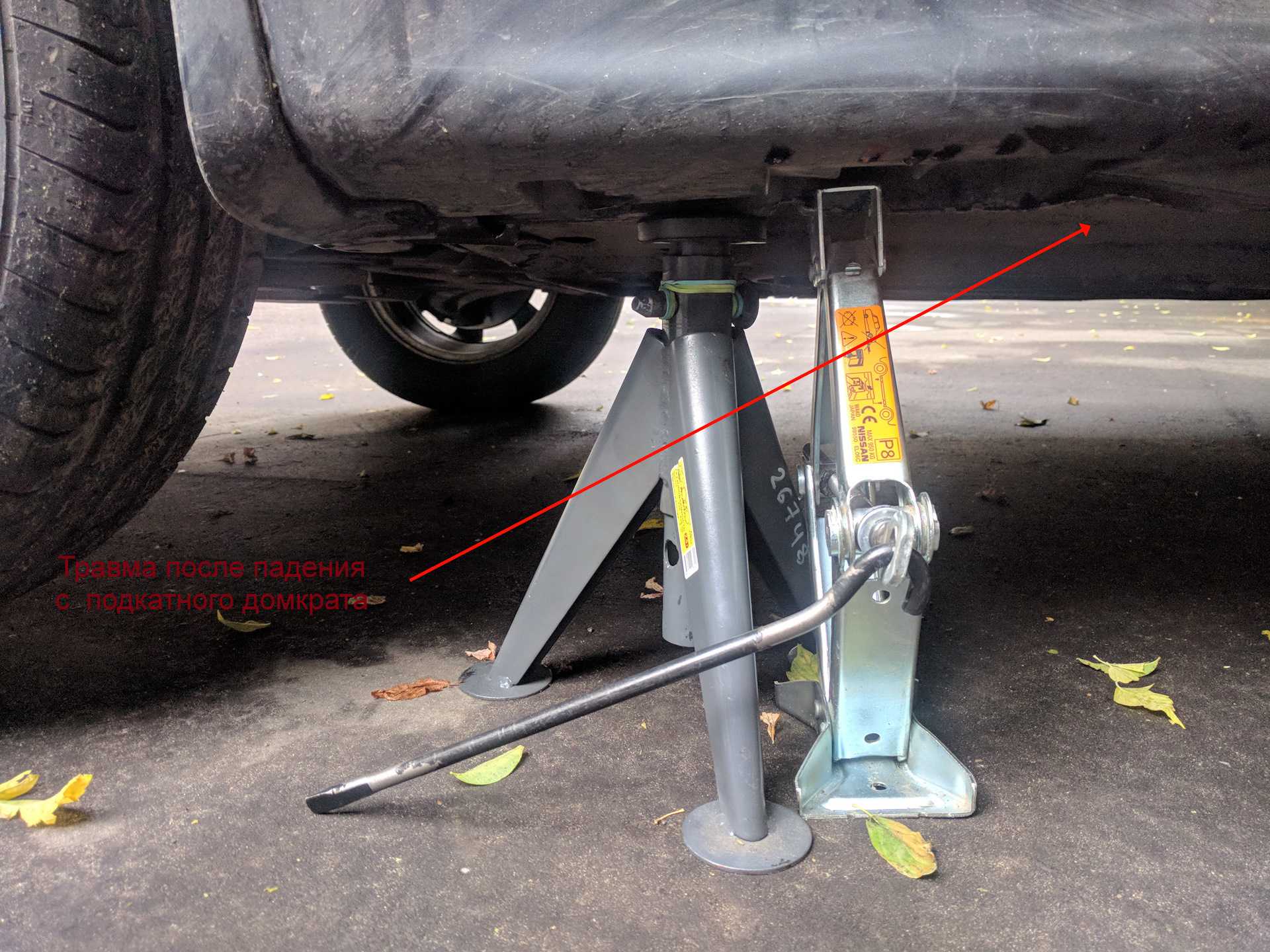

При поддомкрачивании автомобиля с целью фиксации его в поднятом положении при выполнении более серьезных, чем замена колеса, ремонтных работ головку гидравлического домкрата следует заводить под переднюю срединную балку и/или под кронштейн, закрепленный на задней панели пола. С целью распределения нагрузки между головкой домкрата и поверхностью домкратной точки следует прокладывать деревянный блок.

Ни в коем случае не заводите домкрат под балку задней панели пола! Подпорки заводятся под штатные передние и задние домкратные точки (см. выше).

Смазка шкворневого соединения

Шкворневое соединение смазываем через 10 тыс. км пробега.

Работать удобнее на смотровой канаве.

Тщательно протираем ветошью верхнюю и нижнюю пресс-масленки шкворня.

Масляным шприцем нагнетаем смазку Литол-24 или ФИОЛ в верхнюю масленку

Масляным шприцем нагнетаем смазку в нижнюю масленку до ее появления из зазоров соединения

Намеком, что шкворни требуют замены, служат стук и характерные потряхивания в подвеске. Чтобы убедиться, что дело именно в них, нужно вывесить подозреваемое колесо, ухватить его сверху и снизу и попытаться покачать скат в положении на себя/от себя.

Есть люфт, то, значит, накрылись либо шкворни, либо колесный подшипник. Дальнейшая проверка будет заключаться в выворачивании колеса наружу и осматривании перемещений кулака при продолжающемся раскачивании. На частоте смены шкворней сказываются не только дороги, но и стиль езды (чем он агрессивней, тем быстрее разбивается подвеска), степень износа колес, регулярность шприцеваний.

Для чего нужны сайленблоки в передней подвеске?

Некоторые начинающие водители, которых достаточно много среди владельцев ВАЗ-2110, считают, что при ремонте передней подвески нужно в первую очередь обращать внимание на рычаги, балки и амортизаторы. Такие незаметные и простые детали, как резиновые сайленблоки, зачастую просто игнорируются

Тем не менее именно данные детали обеспечивают надёжное соединение между рычагами подвески.

Хотя сайленблоки не являются расходным материалом, резина со временем, имеет тенденцию к разрушению . Жёсткие условия эксплуатации, особенно по дорогам с некачественным покрытием, тоже влияют на эти детали. Выход из строя сайленблока может спровоцировать трение между металлическими частями подвески, и выход их из строя

Поэтому важно следить за состоянием этих резиновых деталей подвески

Диагностика сайленблоков

При сильно разбитых сайлентблоках колесо начинает задевать за подкрылок.

Для того чтобы проверить состояние сайленблоков передней балки, можно поступить двумя способами:

Проще всего сделать диагностику подвески на СТО. Хотя некоторые недобросовестные мастера могут «обнаружить» множество неполадок, в надежде получить больше денег за ремонт.
Опытному водителю достаточно проехать на машине несколько километров, слушая, как работает передняя подвеска, чтобы понять, в чём проблема.

Слушая работу подвески, нужно обращать внимание на следующие нюансы:

Во время езды слышится характерный скрип резины . Данные звуки могут быть еле слышными, но их наличие чаще всего свидетельствует об износе сайленблоков. В этом случае автомобиль загоняется на яму, а резиновые детали проверяются на предмет разрывов или трещин. Если сайленблок с трещиной может ещё прослужить некоторое время, то порванная деталь должна быть заменена немедленно.
В случае появления характерных металлических стуков в районе передней подвески , нужно как можно быстрее гнать автомобиль на смотровую яму. Как правило, это показывает на максимальный износ резиновых деталей подвески.

Если затянуть с заменой изношенных сайленблоков, может выйти из строя передняя балка, причём в ряде случаев её придётся полностью менять.

Общие сведения

ПРЕДОСТЕРЕЖЕНИЕ: При подъеме автомобиля необходимо соблюдать следующие инструкции:

Автомобиль должен стоять на ровной и твёрдой поверхности.
Задействуйте стояночный тормоз.
Переведите селектор автоматической коробки передач в положение «Р» (стоянка) или включите первую передачу механической коробки передач и выберите режим «Н» (верхний диапазон) раздаточной коробки.

ПРЕДОСТЕРЕЖЕНИЕ: При необходимости отсоединения приводного вала (валов) нужно поднять автомобиль до отрыва всех четырех колес от земли, чтобы можно было провернуть вал (валы). НЕ ИСПОЛЬЗУЙТЕ домкрат клиента и убедитесь, что автомобиль надежно стоит на опорах для мостов

Когда автомобиль будет поднят, потребуется перевести селектор автоматической коробки передач в положение «N» (нейтраль), чтобы можно было провернуть приводной вал (валы).ВНИМАНИЕ: Во избежание повреждения деталей, расположенных на днище, необходимо соблюдать следующие требования:ВНИМАНИЕ: Запрещается ставить домкраты или подставки под следующими деталями:

Любые элементы кузова, кроме разрешенных мест поддомкрачивания или подъема
Бампера
Топливопроводы
Топливный бак
Тормозные трубопроводы
Рычаги передней или задней подвески
Рулевые тяги
Раздаточная коробка
Передний или задний дифференциал
Коробка передач
Масляный поддон двигателя — см. примечание ниже

ПРИМЕЧАНИЕ: При некоторых ремонтных операциях может потребоваться установка подставки под масляный поддон двигателя. В этом случае для защиты масляного поддона на шток домкрата необходимо поместить деревянный или резиновый брусок.

Замена сайлент-блока рычага задней балки Рено Логан

Сайлент-блок рычага меняем в случае разрывов или отслоения резины шарнира. Вывешиваем заднюю часть автомобиля и надежно фиксируем его на подставках заводского изготовления. Замену сайлент-блока показываем на правом рычаге балки задней подвески. Снимаем колесо со стороны демонтируемого сайлент-блока. Устанавливаем регулируемый упор под правый рычаг балки. Выводим трос стояночного тормоза из проушины кронштейна балки. При наличии на автомобиле антиблокировочной системы тормозов (АБС) выводим резиновую муфту жгута проводов датчика скорости вращения колеса из держателя на рычаге задней подвески (см. «Снятие датчика скорости вращения заднего колеса»). Отсоединяем нижнее крепление амортизатора от рычага балки (см. «Снятие амортизатора»). Отворачиваем гайку болта крепления рычага к кронштейну и три болта крепления кронштейна к кузову (см. «Снятие балки задней подвески»). Опускаем правую часть балки на регулируемом упоре до момента…

…пока топливный бак не перестанет мешать выходу болта крепления рычага.

При опускании балки необходимо следить за тем, чтобы шланги тормозных механизмов задних колес не были сильно натянуты.

Вынув болт, снимаем кронштейн с рычага. Значительную часть нагрузок сайлент-блок рычага воспринимает вдоль оси автомобиля…

…поэтому в сечении резиновый массив сайлент-блока несимметричен.

Перед выпрессовкой сайлент-блока пометьте ориентацию элементов относительно рычага, с тем чтобы новый сайлент-блок запрессовать в том же положении.

Выпрессовать сайлент-блок из рычага лучше всего специальным съемником. Если съемника нет, можно облегчить снятие, разрезав наружную обойму сайлент-блока.

Вставляем полотно ножовки по металлу в отверстие резинового массива сайлент-блока и распиливаем пластмассовую наружную втулку сайлент-блока.

Это позволит значительно уменьшить натяг сайлент-блока в отверстии рычага. После этого оправкой или отрезком трубы подходящего диаметра выбиваем сайлент-блок из рычага со стороны порога, прикладывая усилие к наружной обойме. Перед запрессовкой нового сайлентблока очищаем отверстие в рычаге. Вставляем сайлент-блок в отверстие рычага, сориентировав его по меткам.

Запрессовываем сайлент-блок в рычаг чашечным съемником, прикладывая усилие через оправку к наружной втулке сайлент-блока (для наглядности показываем на снятой балке).

Замену сайлент-блока левого рычага проводим аналогично, за исключением операции по отворачиванию болтов крепления кронштейна рычага к кузову (отвернув гайку болта крепления левого рычага к кронштейну, вынимаем болт и выводим рычаг из проушины кронштейна). Установку рычагов балки задней подвески проводим в обратной последовательности. Гайки болтов крепления рычагов к кронштейнам окончательно затягиваем предписанным моментом в положении «автомобиль на колесах».

Замена сайлент-блока рычага балки Renault Logan

Первоисточник контента — WiKi сайта журнала «За Рулём»

http://razborov.net/renault/reno-logan-zamena-saylentblokov-zadney-balki.htmlhttp://zamenarenault.ru/logan/podveska-i-rulevoe/sajlentbloki-2.htmlhttp://rulikoleso.ru/remont-renault/zamena-sajlentblokov-zadnej-balki-renault-loganhttp://www.renault-logan.dv13.ru/remont-avtomobilya/zadnyaya-podveska/zamena-sajlent-bloka-rychaga-balki/

Как правильно заменить колёса на ВАЗ 2101-ВАЗ 2107?

Снятие: 1) В самом начале операции, вам нужно будет разыскать более менее ровную поверхность, но если не представляется такой возможно то помните вот такое вот правило, при замене левого колеса автомобиль должен стоять на левой стороне дороге, а при замене правого на правой, это делается для того чтобы вы себя огородили от проезжающих мимо машин от которых всё что угодно можно ожидать, поэтому этой рекомендацией по возможности рекомендуем вам пользоваться.

2) Затем вам нужно будет сесть в машину и зафиксировать задние колёса так чтобы они не ехали, для этого просто дёрните ручник или же поставьте автомобиль на скорость, кстати если вы собираетесь оба задних колеса вывешивать обязательно под передние колёса подложите кирпичи или противокатные упоры, а иначе при поднятии в воздух задних колёс автомобиль может у вас поехать.

Примечание! Вообще по возможности (Если у вас кирпичи или упоры), то их нужно подкладывать под все те колёса которые освобождены, к примеру вы меняете заднее левое колесо то под все остальные свободные колёса рекомендуется что ни будь подложить, чтобы автомобиль стоял чётко и не сдвинулся с места при первой же возможности!

3) Теперь если вы боитесь за свои ноги или за машину, то рекомендуем вам под боковую её часть положить запаску как показано на фото ниже, это делается для того чтобы если автомобиль всё же упадёт с домкрата, то он упадёт на покрышку а не вам на ногу или на асфальт.

4) После чего возьмите в руки баллонный ключ и пока автомобиль стоит на земле, сорвите или ослабьте (Какое вам удобней в общём слово) четыре болта которые крепят колесо к автомобилю.

5) Следом приготовьте оригинальный домкрат и посмотрите на днище автомобиля, но только смотрите обязательно ближе к тому колесу которое вы собираетесь поменять, рядом с этим колесом под днищем вы увидите кронштейн который будет углублённый, так вот во внутреннюю часть этого кронштейна вам нужно будет до упора вставить подъёмный рычаг (Указан красной стрелкой на маленьком фото) который идет от домкрата и после того как рычаг будет вставлен, начните вращать ручку домкрата и тем самым оторвите автомобиль от земли но только на слишком высокое расстояние не поднимайте, достаточно будет когда колесо просто немного оторвётся от земли и чтобы можно было его беспрепятственно снять и на его место установить новое.

Примечание! Данный домкрат который вы видите на фотографии выше идёт классический оригинальный, но с ним ещё нужно знать как работать, а именно подъёмный рычаг в кронштейн который идёт от домкрата нужно вставлять глубоко, так как если вы краюшек его поставите то будет большая вероятность того что автомобиль у вас просто сорвётся с домкрата, но впритык устанавливать домкрат тоже не нужно а иначе он вам повредит лакокрасочное покрытие и тем самым повредит кузов, если будет слишком близко к нему находится!

6) Когда колесо будет вывешено, окончательно аккуратно отверните все четыре болта которые его крепят и после этого снимите колесо с автомобиля.

Установка: 1. Новое колесо устанавливается на своё место в обратном порядке снятию, но когда будете окончательно затягивать болты которые его крепят (Болты затягивайте окончательно только когда автомобиль будет стоять жёстко на земле), заворачивайте их равномерно крест-накрест всё дело в том что когда болты заворачиваются постепенно и крест-накрест колесо само центрируется и в связи с этим встаёт на своё место вертикально ровно, без какого либо скоса которого категорически быть не должно.

Примечание! На счёт болтов которые крепят колесо, не в коем случае не затягивайте их очень сильно а то как бывает, идёшь к гаражу и сосед по гаражу прыгает на баллонном ключе чтобы затянуть оставшийся четвёртый болт крепления колеса, во-первых так делать не нужно потому что вы можете при не сильном наезде на кочку деформировать диск (У вас появится трещина в том месте, где болт слишком сильно затянут), но и кой как заворачивать болты тоже не нужно, потому что они со временем выкрутятся и потом колесо при езде убежит куда ни будь своей дорогой!

2. Кроме всего этого, когда вы всё сделаете обязательно проверьте давление в шинах, если нужно будет тогда подкачайте шины до требуемого уровня.

Дополнительный видео-ролик: Если вы хотите узнать много интересных нюансов, а так же более подробно понять принцип замены колеса, тогда просмотрите видео-ролик который располагается чуть ниже:

Замена шкворней на газели своими руками: видео

Снимаем поворотный кулак

Снимаем опорный подшипник.

Снимаем с опорного подшипника защитный колпак.

Вынимаем резиновое уплотнительное кольцо из верхней проушины поворотного кулака.

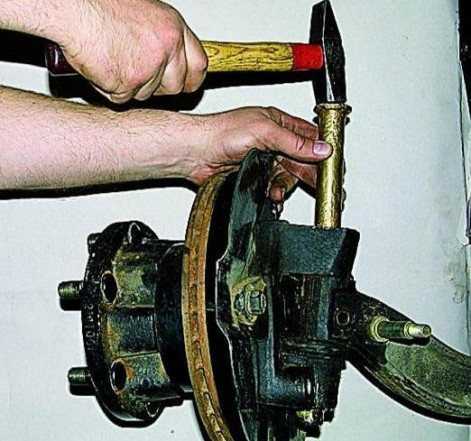

Зажимаем в тиски поворотный кулак и выбиваем из его проушин втулки через оправку

Очищаем проушины поворотного кулака

и запрессовываем в них с помощью оправки новые втулки.

Развертка для развертывания втулок шкворней

Разворачиваем обе втулки с помощью развертки до диаметра 25 +0,053+0,020 мм за один проход, чтобы обеспечить соосность втулок

Промываем все детали в керосине. Смазываем шкворень и его стопор смазкой Литол-24.

Собираем шкворневое соединение в следующей последовательности:

1. вставляем шкворень в нижнюю проушину кулака, при этом смазочная канавка шкворня должна располагаться снизу, а лыска под стопор обращена к продольной оси автомобиля.

2. Надеваем на шкворень опорный подшипник.

3. Устанавливаем поворотный кулак на балку, контролируя через верхнюю проушину кулака соосность отверстий.

4. Продвигаем шкворень вверх до совпадения лыски с отверстием под стопор.

5. После установки крышек шприцуем соединение смазкой Литол-24.

6. Окончательно собираем все детали в обратной последовательности и регулируем схождение колес.

Нагрев балки

Нагрев её мы также нагреваем и сам шкворень. Балка находится снаружи остывает быстрее, шкворень в нагретом состоянии становится толще, а балка начинает еще сильнее сужаться. Бить стучать бесполезно, пока они не остынут естественным образом до температуры окружающей среды, принудительное охлаждение тоже ничего не даст, нужно ждать, а лучше оставить эту затею на следующий день, утро вечера мудренее, это же все из жизни.

Выбить конечно можно и сразу. Если балку постоянно держать в нагретом состоянии желательно до красна, но тогда она просто придёт в негодность. Как правило на утро шкворень легко выходит из балки. По закону подлости если разборка одной стороны не составила хлопот , то вторая обязательно приносит какой нибудь сюрприз. Спешка ненужна. Самое главное здоровье, а железки они никогда не закончатся. Одни уйдут в металлолом, нальют другие.

Подбор сайлентблоков для замены

Вначале необходимо приобрести новые шарниры. Лучше всего покупать оригинальные сайлентблоки (производства Lemforder), хоть они и стоят дороже. Можно взять и аналоги, но зарубежных фирм – Corteco, Febi, CTR и др. А вот шарниры, выпущенные российскими компаниями лучше не приобретать. Также автовладельцы рекомендуют использовать задний сайлентблок переднего рычага от Форд Мондео одинаковых с Авео годов производства. А вот передний шарнир не подойдет, поэтому нужен только оригинальный элемент.

Что касается задка, то рекомендуется приобретать литые сайлентблоки задней балки Авео (без технологических отверстий в резиновой прослойке), хотя в «родных» элементах они есть. Дело в том, что постепенно в эти отверстия набивается грязь. В результате задняя подвеска Шевроле Авео начинает скрипеть.

Помимо самих сайлентблоков для замены также понадобятся:

Смотровая яма;
Съемник шаровых опор;
Съемник для выпрессовки резинометаллических шарниров;
Тиски слесарные;
Ударный инструмент (молоток);
Домкрат;
Набор ключей;
Ветоши;
Мыльный раствор;
Напильник;
WD-40;

Шкворни на Газель

Шкворневое соединение применяется в передвижной технике очень давно – оно использовалось еще в повозках и конных экипажах. Шкворневая подвеска устанавливается на автомобилях Волга и УАЗ, на грузовиках ГАЗ 53/ 3307, КАМАЗ, ЗИЛ.

На автомобили Газель для ремонта подвески продаются ремкомплекты, в стандартный набор входит четыре бронзовые втулки и два шкворня. Промышленностью также выпускается ремкомплекты нового образца, в них втулки заменены на игольчатые подшипники. Цена ремкомплекта с бронзовыми втулками находится в районе 900-1700 рублей, с самими запчастями проблем никаких нет – их можно купить практически в любом специализированном автомагазине.

Также в автомагазинах продаются полные наборы, в которые входят:

клинья (2 шт.);
сферические втулки (2 шт.);
шкворни (2 шт.);
резиновые уплотнители (2 шт.);
прокладки заглушек (2 шт.);
бронзовые втулки (4 шт.);
шайбы;
гайки.

Часто автовладельцы коммерческих автомобилей ГАЗ интересуются, сколько стоит ремонт шкворней на Газели. Следует отметить, что сама работа по замене шкворней (ЗШ) достаточно трудоемкая, требует немалых физических сил и времени. Расценки на работы по ЗШ в автосервисах разные, цена зависит от уровня станции техобслуживания, региона (местонахождения), степени сложности замены. Здесь дело в том, что в запущенных случаях (когда подвеска долго не смазывалась) шкворни практически не выбиваются из своих посадочных мест, и тогда приходится полностью снимать переднюю балку в сборе, при разборке применять газовую горелку. Стоимость ЗШ на авто Газель в среднем начинается от 2-2,5 тыс. рублей за одну сторону, цена замены может доходить и до 10-12 тысяч рублей.

В заводской инструкции прописан регламент периодичности смазывания подвески на Газели – через 15 тыс. км пробега, но бывалые водители советуют набивать смазку в шкворневые соединения приблизительно через каждые 5-8 тыс. км. Смазка существенно продлевает срок службы шкворней, с регулярным шприцеванием детали могут проходить без ремонта до 150 тысяч километров. Смазывать соединения нетрудно, главное, не лениться это делать.

Шприцевание производим следующим образом:

Такие масленки имеются с каждой стороны передней оси автомобиля. Но здесь есть один нюанс – даже новые пресс-масленки литолом порой не пробиваются. Надежнее производить шприцовку с помощью гибкого шланга. Поступаем следующим образом:

Закачивать смазку необходимо до тех пор, пока она не начнет выступать из соединений. Сначала будет идти грязь, но нужно дождаться, когда из соединений начнет появляться чистый литол. Промазав шкворень, выкручиваем шланг, устанавливаем на место пресс-масленку. Так смазываем все четыре точки на подвеске.

Шланги для шприца продаются в автомагазинах, они стандартные, и должны подходить по резьбе.

У автовладельцев насчет смазки мнения расходятся, некоторые хозяева Газелей считают, что же такие шкворневые соединения необходимо промазывать густым трансмиссионным маслом, например, ТАД-17. Все-таки литолом или другой консистентной смазкой Газель шприцевать надежнее – «трансмиссионка» слишком жидкая, из шкворней она быстро вытекает. А вот на «Волге» шприцуют в основном нигролом (ТАД-17), для этого можно использовать даже не слишком грязную отработку.

Замена задних сайлентблоков ВАЗ 2110 своими руками

Для начала подготовьте минимальный набор инструментов, чтобы потом не бегать по гаражу и искать, что где лежит, ну вообщем как обычно это бывает.

Итак, на понадобится:

Молоток;
деревянный брус;
набор ключей;
специальный инструмент (понадобится для запрессовки сайлентблока в гнездо).

1. Замена с помощью съемника без демонтажа балки:

Поднимайте авто с помощью домкрата. Отбрасывайте тормозной колдун (регулятор давления) в противном случае он будет мешать выполнению работы.

Берите ключ на «девятнадцать» и выкручивайте крепежную гайку. Если самостоятельно выполнить работу не получается — привлекайте помощников. Оптимальный вариант — брызнуть на резьбовое соединение WD-40 и дать ему немного «откиснуть».

С помощью лома немного отгибайте балку в нижнее положение, но полностью не снимайте на балке вы увидите резинку (сайлентблок) — оцените ее состояние. С помощью съемника выпресовывайте его.

Обработайте сайлентблок смазкой и запрессовывайте его на место. При этом будьте внимательны. В качестве смазывающего состава нельзя использовать солидол (он может разъесть материал). Лучший вариант — обычный мыльный раствор возвращайте на место тормозной колдун и прикручивайте балку болтом.

2. Простая замена без съемника выполняется таким образом:

Загоняйте авто на яму (эстакаду). Крайний вариант — поднимайте нужную сторону домкратом;
используйте ключ на «девятнадцать» и выкручивайте с его помощью гайки на крепежных болтах балки. Так вы сможете снять ее с кронштейна;
доставайте болт и опускайте балку. Чтобы упростить себе задачу, между балкой и кузовом «десятки» установите деревянный брус (он должен быть размером с кирпич);
выбивайте сайлентблок с помощью молотка;
смазывайте новую деталь (по принципу, который мы описывали выше) и запрессовывайте ее;
убирайте брус и возвращайте балку. Последним этапом крепите болт и закручивайте гайку.

Если вы все сделаете правильно, то работа по замене старых сайлентблоков не займет более получаса. При этом вы сэкономите немалую сумму на посещении СТО. Удачи на дорогах и конечно же без поломок.

Балки, как задняя, так и передняя, являются важными звеньями в автомобиле. Задняя балка ВАЗ 2110 сделана из двух расположенных продольно рычагов, соединенных между собой. Крепеж производится при помощи усилителей, которые были приварены друг к другу.

Устройство и принцип работы

Конструктивно шкворень выполнен в виде стержня из легированной стали. На теле детали сделана лыска для установки клина, предотвращающего сдвиг в осевом направлении. Диаметр шкворня составляет 45 мм, а длина 232 мм. Установка проводится «на холодную» с применением гидропресса.

Роль подшипников скольжения выполняют бронзовые втулки, устанавливаемые в проушины поворотного кулака. Смазывается деталь консистентной смазкой через имеющуюся масленку и отверстие во втулке. Сверху и снизу проушины закрываются крышками, защищающими узел от попадания грязи. Верхняя имеет предохранительный клапан, предназначенный для выхода излишков смазки. Для разгрузки узла от осевых усилий в нижней проушине установлен роликовый опорный подшипник.

Разборка и ремонт шкворневого соединения

1. Поддомкрачиваем переднюю часть автомобиля.

2. Снимаем передние колеса и устанавливаем под балку упоры.

Ключом «на 10» отворачиваем два болта крепления верхней крышки подшипника шкворня

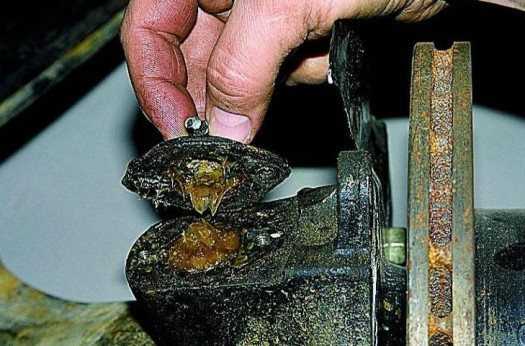

Снимаем крышку верхнего подшипника шкворня с пресс-масленкой.

Головкой «на 19» отворачиваем два болта крепления скобы тормоза.

Снимаем суппорт и привязываем его проволокой, чтобы не мешался.

Для удобства снимаем амортизатор (см. Замена амортизатора).

Пассатижами расшплинтовываем гайку крепления поперечной тяги к рычагу

Ключом «на 24» отворачиваем гайку крепления поперечной тяги к рычагу. Гайку следует оставить на резьбе пальца

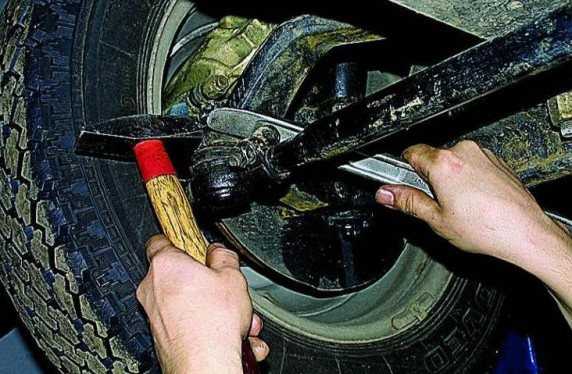

Используя поворотный рычаг в качестве опоры, «напрягаем» палец, опираясь монтажной лопаткой о поперечную тягу.

Ударяя молотком по рычагу, выпрессовываем палец.

Отвернув гайку, вынимаем палец из отверстия поперечной тяги.

Ключом «на 10» отворачиваем два болта крепления и снимаем нижнюю крышку подшипника шкворня

Ключом или головкой «на 17» отворачиваем гайку стопора шкворня.

Молотком из мягкого металла выбиваем стопор

Оправкой из мягкого металла выбиваем шкворень в направлении сверху вниз

Виды, их особенности

Используемые на Авео сайлентблоки имеют разную конструкцию. Одни состоят из двух втулок (наружной и внешней), между которыми имеется эластичная прослойка из резины или полиуретана. Такие шарниры установлены в переднем рычаге (задний) и балке. Второй тип наружной втулки не имеет. Используется он тоже в рычаге передка (передний).

Основная причина, из-за которой требуется замена сайлентблоков на Шевроле Авео, — «старение» эластичной прослойки, из-за чего она растрескивается, расслаивается и теряет упругость. Выливается это в появление стуков при работе подвески, интенсивный износ шин, снижение управляемости.

Эти шарниры ремонту не подлежат, и чтобы устранить проблемы, подвеска на Шевроле Авео подвергается обслуживанию, сводящемуся к замене изношенных элементов. Сделать это можно на СТО, но придется за услуги заплатить или же все сделать самостоятельно.

1.5. Поддомкрачивание / вывешивание автомобиля, замена колеса

Ни в коем случае не заводите домкрат под пороги автомобиля, поддон картера, панели пола или непосредственно под компоненты рулевого привода/подвески! Не производите никакие ремонтные работы под автомобилем, закрепленным в поднятом положении при помощи одного лишь домкрата! Обязательно используйте надежные подпорки!

Поддомкрачивание при помощи штатного домкрата и смена колес

Колесные гайки на всех автомобилях KIA Sportage имеют метрическую резьбу.

ПОРЯДОК ВЫПОЛНЕНИЯ

Запаркуйте автомобиль на ровной горизонтальной площадке, по возможности с твердым покрытием.
Надежно взведите стояночный тормоз, на моделях с АТ переведите рычаг селектора АТ в положение «Р», в случае необходимости выставьте знак аварийной остановки.
Подоприте противооткатными башмаками колесо, расположенное по диагонали от подлежащего замене.

При выполнении процедуры на уклоне следует подложить башмаки под оба колеса исправной оси со стороны спуска.

Приготовьте необходимый инструмент (домкрат, баллонный ключ) и запасное колесо, — описание штатных мест хранения соответствующего бортового инструмента и запасного колеса приведено в Главe
Органы управления и приемы эксплуатации.
Заведите домкрат под опорную точку, ближайшую к заменяемому колесу и, работая съемным воротом, приподнимите автомобиль, — поврежденное колесо должно полностью оторваться от земли.

Штатные точки поддомкрачивания автомобиля расположены на нижних поверхностях продольных балок рамы в непосредственной близости от колес.

Отверните колесные гайки и снимите колесо.
Проверьте давление накачки запасного колеса, в случае необходимости произведите соответствующую корректировк.
Установите запаску и от руки затяните гайки ее крепления.

Колесные гайки устанавливаются конической стороной внутрь. Опустите автомобиль на землю и равномерно затяните колесные гайки в диагональном порядке с усилием
88 ÷ 108 Нм.

Уложите снятое колесо и инструмент на свои штатные места.

Вывешивание
