Повреждение заднего торсиона

Основные признаки неисправности и причины замены задней балки ВАЗ 2110

Агрессивный стиль вождения, постоянный перегруз машины, ненадлежащие условия хранения и эксплуатации способствуют быстрому выходу из строя данной запчасти. Как правило, о нарушении целостности конструкции свидетельствуют скрипы, постукивания, легкое дребезжание в районе балки. При выявлении таких признаков, в первую очередь производится проверка пружины, стойки, рычажной втулки. Нередко, очистив заднюю балку при помощи щётки и тщательно исследовав состояние, можно обнаружить, что на балке образовались трещины. Недооценивать трещины и оттягивать ремонт или замену балки не стоит, чтобы не быть застигнутым врасплох, когда она вконец развалится. Это создаст дополнительные расходы.
Также сигнализирует о поломке и видимое невооруженным глазом нарушение развала-схождения заднего колеса. Это состояние балки классифицируется как критичное или пред критичное

В таких случаях необходимо срочно ставить машину в гараж или ехать на ближайшее СТО.

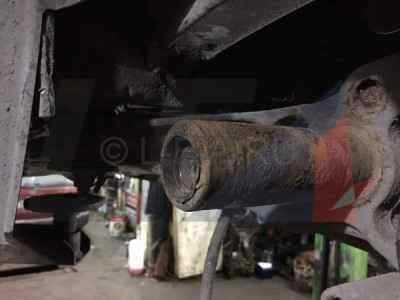

Нередки случаи, когда при неосторожном вождении или в результате ДТП происходит деформация или разлом балки. Как следствие, требуется её ремонт или замена.

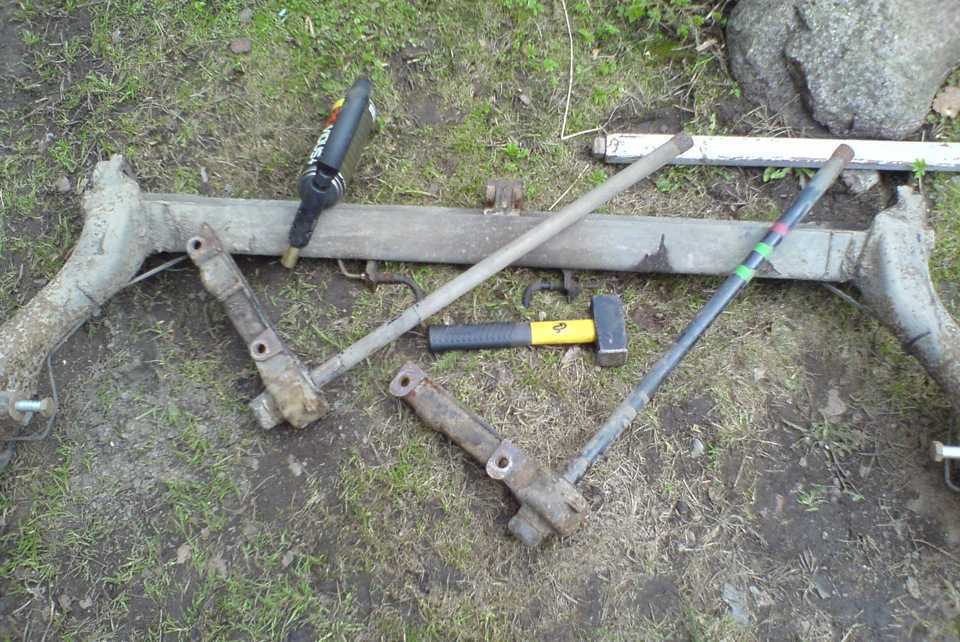

С самого производства задняя балка, по большей части, представляла собой копию «восьмерочной», следовательно, качество металла и запас прочности желает оставлять лучшего

Многие владельцы авто стремятся поменять балку на более «модернизированную» версию от Лады Приоры.

Снятие балки задней подвески Лада Гранта (ВАЗ 11183, 21116)

Работу проводим с помощником на смотровой канаве или эстакаде.

Снимаем задние тормозные колодки и отсоединяем наконечники тросов стояночного тормоза от рычагов тормозных колодок (см.«Замена колодок тормозных механизмов задних колес»).

Отсоединяем тросы стояночного тормоза от балки задней подвески и кронштейнов крепления рычагов на кузове (см. «Снятие элементов стояночной тормозной системы»).

Отсоединяем тормозные шланги от трубок на балке задней подвески (см. «Замена шланга тормозного механизма заднего колеса»).

Отсоединяем упругий рычаг привода регулятора давления от рычага балки задней подвески (см. «Снятие регулятора давления в тормозных механизмах задних колес и регулировкa его привода»).

Шестигранником «на 8» отворачиваем четыре винта крепления оси ступицы к фланцу балки задней подвески.

Снимаем ступицу со щитом тормозного механизма.
Аналогично снимаем ступицу со щитом с другой стороны балки.

Отсоединяем нижние крепления амортизаторов от кронштейнов балки (см. «Снятие амортизатора и пружины»).

Завод-изготовитель рекомендует снимать балку задней подвески с кронштейнами крепления рычагов к кузову, однако на автомобиле, бывшем в эксплуатации, при отворачивании гаек крепления кронштейнов можно сломать шпильки, приваренные к кузову. Поэтому рекомендуем отвернуть гайки болтов крепления рычагов к кронштейнам (см. «Замена сайлент-блока рычага балки задней подвески»).

Вынимаем болты крепления рычагов балки к кронштейнам…

…и снимаем балку задней подвески.
Для снятия кронштейнов крепления рычагов к кузову…

…головкой «на 17» отворачиваем три гайки крепления левого кронштейна к кузову…

…и снимаем его.
Аналогично снимаем правый кронштейн, при этом отсоединяем от него тормозной шланг (см. «Замена шланга тормозного механизма заднего колеса»).

Устанавливаем кронштейны в обратной последовательности.

Гайки крепления левого кронштейна к лонжерону затягиваем только после установки балки задней подвески.
Устанавливаем балку задней подвески в обратной последовательности. Гайки болтов крепления балки и нижних концов амортизаторов затягиваем в положении, когда автомобиль стоит на колесах. После этого прокачиваем гидропривод тормозов (см.«Прокачка гидропривода тормозов»).

Видео по теме «lada Granta. Снятие балки задней подвески»

Задняя подвеска Лада Калина: меняем резиновые сайлентблоки на полиуретановые.

Замена задней Балки Автомобиля ВАЗ 2110 на Приоровскую

Замена сайлентблоков задней балки 2108-15,2110-12, Приора, Калина

Рычажная

Рычажный тип также является представителем независимого вида подвесок. Довольно известный вариант, имеющий два вида исполнения конструкции:

1. Двухрычажную. Амортизационная стойка используется только для погашения колебаний. Креплением занимается управляющая система, включающая два поперечных рычага, имеющих А-образное исполнение. Деталь предотвращает ненужное перемещение колеса при движении. Однако по сравнению с ней стойка МакФерсона мягче и проще в управлении.
2. Многорычажную. Доработанная двухрычажная конструкция. Два рычага дополнены еще восемью подобными деталями. За счет этого удалось улучшить плавность хода, комфортное вождение.

В основном предпочтение отдают стойкам МакФерсона и двухрычажному варианту конструкции. Встречаются в большинстве транспортных средств и особенно популярны среди современных и дорогостоящих моделей. Также предпочтительны для установки в автомобили с мягкими подвесками.

Стойки Макферсона

Многие знают этот тип под названием «качающаяся свеча». Главное отличие — это наличие амортизационной стойки, выполняющей сразу несколько функций. При этом все функции выполняются одновременно. Конструкция задействует:

• амортизатор;
• пружина.

Снизу элемент крепят к ступице колеса, а сверху — к кузову. Во втором случае также используют дополнительные опоры. Благодаря подобному креплению удается обеспечить надежную фиксацию колеса с кузовом при раскачивании. Имеется и направляющая система. В ее роли выступают рычаги, имеющие поперечное направление.

Стойка — наиболее популярный и востребованный тип. Ее назначение — обеспечение комфортного передвижения по дороге. Подвеску ценят за ее надежность и долговечность.

Приобретение нового элемента

Итак, вы выяснили, что проблемы с ходовой частью связаны с поломкой сайлентблоков. Перед тем как начинать работы, необходимо приобрести новую запасную часть. В первую очередь смотрите на маркировку

Важно купить вариант именно для ВАЗ-2109. Если вы ошибетесь, сайлентблок поставить будет невозможно. Запасная часть должна быть промаркирована: 2109-2914054

Многие продавцы автозапчастей могут рекомендовать приобрести запасную часть от «десятки», но для ее установки вам придется немало потрудиться с запрессовкой резиновой части. Существует две разновидности сайлентблоков:

Запасная часть должна быть промаркирована: 2109-2914054. Многие продавцы автозапчастей могут рекомендовать приобрести запасную часть от «десятки», но для ее установки вам придется немало потрудиться с запрессовкой резиновой части. Существует две разновидности сайлентблоков:

1. С резиновыми втулками. Традиционная запасная часть, обеспечивает мягкость во время работы подвески. Основной недостаток – недолговечность такой запасной части, особенно если вы часто перемещаетесь по участкам дороги с плохим асфальтовым покрытием.
2. Со вставками из полиуретана. Более жесткая, что и является ее главным недостатком. При этом такая запасная часть намного дольше служит, так как она устойчива к изменениям температуры и деформациям.

Выбор сайлентблока по материалу делайте исходя из своего бюджета и предпочтений. Хорошие отзывы от экспертов и автолюбителей заслужили производители БелМаг, СЭВИ, SS20 и Boge.

Нижний рычаг

Необходимо поддомкратить машину и попросить товарища выжать тормоз. Попробуйте пошатать шаровую опору по вертикали монтировкой. Если и в этом случае люфт и стук спереди отсутствуют, то шаровая опора исправна и ее замена нецелесообразна

Обратите внимание, напоследок, на пыльник. Если он порван, то деталь скоро выйдет из строя

Будьте к этому готовы.

Салейнтблоки нижнего рычага у Рено Меган 2 ходят достаточно долго, но проверить их необходимо. Проверяются точно также монтировкой. Никакого шатания не должно быть.

Если в деталях рычага Рено обнаружен люфт, необходима их замена. Стук спереди исчезнет, если нет другого источника.

Почему задняя торсионная балка требует ремонта?

По большому счету называть ее ненадежной НЕЛЬЗЯ! Другое дело, что инженеры ориенировались на европейский климат и отсутствие солей и реагентов. К тому же владельцы коммерческого транспорта часто превышают максимальную грузоподъемность в 600-800 кг в 1,5-2 раза.

Наибольшему износу подвергаются игольчатые подшипники задней балки. Согласно рекомендациям завода изготовителя их замена или обслуживание должна производится по меньшей мере раз в 60 тысяч километров. Но большинство владельцев пренебрегли этим инструкциям, что приводит к разрушению элементов задней торсионной балки.

О пружинах

Задняя подвеска автомобиля неизменно включает в себя пружины. Ранее уже говорилось о том, что стабилизатор поперечной устойчивости позволяет сделать работу подвески в целом более плавной, так вот пружины служат для этой же цели. Если они просядут, а владелец автомобиля вовремя их не сменит, подумав, например, что многорычажная и подруливающая подвеска – надежная конструкция, то в скором времени попросту выйдут из строя амортизаторы. Это можно определить по повышенной валкости автомобиля в пробках. Изначально пружины имеют определенную высоту и рассчитаны на конкретную нагрузку. В ходе эксплуатации они могут уживаться и требовать замены. Поменять пружины самому можно, но это достаточно сложная работа, которая может потребовать наличие специального инструмента.

Это интересно: Снятие и установка воздухопритока, тяг и кронштейна рычагов отопителя Hyundai Matrix

СНЯТИЕ И РАЗБОРКА ЗАДНЕЙ ПОДВЕСКИ

Установите автомобиль на подъемник или смотровую канаву. Откройте заднюю дверь и снимите в багажном

отсеке катушки с ремнями безопасности, боковую и заднюю облицовки. Ослабьте гайки крепления амортизаторов к кузову. Снимите колпаки ступиц колес и ослабьте гайки крепления задних колес. Затем вывесьте заднюю часть автомобиля и снимите колеса.

Снимите трос стояночного тормоза в сборе, для чего:

•

отсоедините крепление троса к кузову и к рычагам подвески;

•

снимите тормозные барабаны;

•

отсоедините наконечники троса от рычагов ручного привода тормозных колодок, а фланцы наконечников оболочки от тормозных щитов.

Отсоедините тормозные шланги от трубопроводов тормозной системы, приняв меры, предотвращающие утечку тормозной жидкости. Отсоедините упругий рычаг привода регулятора давления задних тормозов от кронштейна продольного рычага подвески, сняв стопорную шайбу, а затем серьгу с оси. Установив подставки под кронштейны рычагов подвески, опустите автомобиль. Открутите гайки крепления амортизаторов к кузову и снимите шайбу 3 (см. рис. 18) и резиновые подушки 6. Установите под передние колеса автомобиля упоры и, подняв заднюю часть автомобиля, снимите пружины, защитные кожухи штоков и буфера хода сжатия.

Отсоедините кронштейны рычагов подвески от лонжеронов кузова и снимите балку задней подвески в сборе с амортизаторами. Отсоедините амортизаторы от рычагов подвески. При необходимости замены тормозного щита или ступицы колеса отверните болты 10 крепления оси ступицы колеса и щита тормоза к фланцу рычага подвески и снимите щит в сборе с тормозными колодками, а ось 14 в сборе со ступицей 13 и подшипником 12. Без необходимости не рекомендуется стягивать ступицу с подшипника оси, так как при этом возможно повреждение подшипника. Если же возникла необходимость замены подшипника, первоначально выпрессуйте ось 14 ступицы. При этом внутренняя половина внутреннего подшипника может остаться на оси. Его снимите универсальным съемником, используя специальные лыски на оси. Затем снимите стопорное кольцо 16 и выпрессуйте подшипник 12, прикладывая нагрузку на внутреннее кольцо подшипника. Перед выпрессовкой подшипника тщательно очистите внутреннюю полость, особенно на выходе подшипника, чтобы не допустить выкрашивания кромки ступицы.

При износе или повреждении резинометаллических шарниров рычагов подвески отверните гайки с болтов и разъедините кронштейны и рычаги подвески. Приспособлением для замены резино-металлического шарнира во втулке рычага подвески выпрессуйте из втулок рычагов резинометаллические шарниры.

РАЗБОРКА И СБОРКА АМОРТИЗАТОРОВ

Порядок разборки амортизатора отличается незначительно от последовательности разборки стойки передней подвески, а именно:

•

после снятия опоры 15 (рис. 19) буфера сжатия и отвертывания гайки 16 ключом для гайки корпуса амортизатора, выньте из резервуара рабочий цилиндр 22 со штоком 14 и его деталями, выньте направляющую втулку 21 штока из рабочего цилиндра, а затем поршень со штоком и слейте жидкость;• используя приемы, описанные при разборке стойки передней подвески, разберите клапаны сжатия и отдачи и снимите со штока все детали. Сборка амортизатора проводится в обратной последовательности, при этом клапан сжатия запрессуйте в цилиндр. Гайку резервуара затяните.

Неисправности подвески

Нужно отметить, что ремонт подвески на автомобиле можно без труда сделать самостоятельно. Наиболее уязвимый узел – это амортизационные стойки. На них приходится максимальная нагрузка, так как автомобиль постоянно испытывает динамические усилия, которые передаются от колёс, особенно при езде по неровной дороге. Да еще и рулевые тяги создают боковые нагрузки во время поворотов. Амортизационные стойки являются самыми дорогими элементами подвески. Но их надежность достаточно высокая, поэтому чаще всего выходят из строя резиновые уплотнители и сайлентблоки, а также наконечники рулевых тяг, шаровые опоры, подшипники. Все те компоненты, которые входят в устройство подвески ВАЗ-2114.

Если недавно проводился ремонт, то возможно, что ослабли резьбовые соединения

Обратите внимание на то, что в подвесках автомобиля используются гайки с пластиковыми вставками на резьбе. С их помощью производится фиксация на болте. При ремонте передней и задней подвески необходимо иметь не только стандартный набор ключей, но и инструменты:

При ремонте передней и задней подвески необходимо иметь не только стандартный набор ключей, но и инструменты:

1. Для стягивания пружин.
2. Съемник наконечника рулевой тяги.
3. Съемник для шаровых опор.
4. В том случае, когда производится замена подшипника ступицы, необходимо использовать соответствующий съемник.

Основные типы подвесок автомобиля

Здесь сразу необходимо отметить, что существующие типы подвесок, используемые на самых разных транспортных средствах, можно классифицировать по нескольким признакам, но для современных легковых автомобилей общепринятым является разделение на зависимые и независимые.

Зависимая подвеска

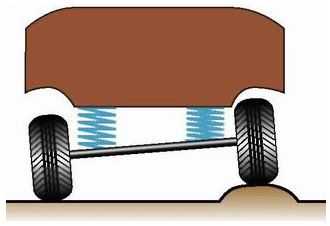

Она подразумевает жесткую связь между колесами. Исторически это был первый созданный тип подвески. По сути дела, она недалеко ушла от конструкции телег, когда два колеса соединялись между собой осью. Как выглядит такая подвеска, понятно из рисунка

В данном случае видно, что положение одного колеса сказывается на другом. Так, при наезде правого колеса на препятствие, изменяется положение левого, оно наклоняется влево, при этом колесо располагается под углом к поверхности, что несколько уменьшает пятно сцепления с дорогой. Такой тип подвески был характерен для автомобилей на заре их становления. Сейчас, если используется, то обычно в качестве заднего моста и на машинах повышенной проходимости.

Такая подвеска обычно бывает рессорная или пружинная. В первой из упомянутых как упругий элемент используется рессора, которая крепится к балке моста, а своими концами к раме или корпусу автомобиля. Другим типом зависимой подвески является пружинная, в которой упругим элементом служит пружина. Как выглядят рессорная (1) и пружинная (2) подвески, хорошо видно на приведенных рисунках.

Несмотря на то, что зависимая подвеска изобретена давно и считается устаревшей, она применяется до сих пор, в первую очередь на грузовых машинах и, как уже упоминалось, на внедорожниках. Ее несомненным достоинством является простота конструкции и надежность, особенно это актуально для джипов. Что пружинная, что рессорная подвески для любых автомобилей обеспечивают:

1. постоянный клиренс, а это в условиях бездорожья является огромным плюсом и служит дополнительным фактором повышения проходимости;
2. постоянную ширину колеи;
3. большую артикуляцию. Под артикуляцией понимается ход переднего колеса относительно заднего, при котором заднее колесо полностью теряет контакт с дорогой (см. фото ниже). Чем позже это происходит, т.е. чем это расстояние (артикуляция) больше, тем это лучше при движении по плохой дороге;
4. надежность, устойчивость к повреждениям;
5. дешевизну эксплуатации;
6. возможность проведения эффективного внедорожного тюнинга.

Из приведенных достоинств зависимой подвески, рессорная она или пружинная, следует однозначный вывод, что она прекрасно работает на бездорожье. Однако общая картина становится не такой благостной, когда бездорожье кончается, и автомобиль начинает двигаться по асфальту. В этом случае те виды недостатков, которые были безразличны на плохой дороге, становятся очевидными:

• не самая лучшая управляемость из-за значительных подрессоренных масс при высоких скоростях движения;
• плохая курсовая устойчивость;
• недостаточный комфорт для легковых автомобилей.

Независимая подвеска

Это совсем другой вариант подвески, ничего общего не имеющий с уже рассмотренной зависимой. При такой конструкции между колесами нет жесткой связи. Как схематично это выглядит, можно понять из приведенного ниже рисунка Фактически, такая подвеска означает, что колесо (каждое) крепится к кузову автомобиля отдельно и при колебании одного колеса эти изменения не передаются на другое, благодаря чему крен кузова уменьшается и повышается устойчивость. Вариантов, как такое сделать, существует множество, но все их можно разделить на основные типы: рычажные и свечные. К последним относятся подвески МакФерсона, к первым:

1. двухрычажные;
2. поперечнорычажные;
3. косорычажные;
4. продольнорычажные.

Наиболее распространены подвеска МакФерсона и поперечнорычажная. Причиной этого являются те преимущества, которые они обеспечивают для легковых автомобилей:

• хорошая управляемость;
• хорошая обратная связь при рулении;
• высокий уровень комфорта;
• малые крены;
• высокая скорость движения.

Комбинированная подвеска

Она представляет собой комбинацию двух уже описанных подвесок. Спереди ставится независимая подвеска автомобиля, сзади мост (зависимая). Является в какой-то мере компромиссом, позволяя достаточно комфортно передвигаться по асфальту, но в то же время без особых трудностей преодолевать незначительное бездорожье.

Такая комбинация хорошо подходит для кроссоверов и паркетников, обеспечивая возможность свободно двигаться по городу и заезжать в лес на пикник или проехать немного по проселочным дорогам. По своим возможностям получается нечто среднее, но для большинства обеспечивающие приемлемые условия движения.

Демонтаж заднего блока

Замена задней балки выполняется после транспортировки автомобиля на смотровую канаву или подъемник. Для начала снимите тормозные колодки, расположенные в задней части ВАЗ 2110. Отсоедините стальные канаты, которыми стояночный тормоз фиксируется к изнаночной стороне балки, прикрепленной сзади к кронштейну.

Теперь отсоедините тонкие тормозные шланги, ведущие к тормозным цилиндрам, находящимся в задней части машины. Отсоедините тормозные трубки, прикрепленные к балке. Кроме того, понадобится отсоединить от балки упругий рычаг, который находится на приводе, отвечающем за регулировку давления.

Используя ключ размером на 17, открутите 4 крепежных болта, держащие ось ступицы совместно с балкой задней подвески. Саму ось снимите вместе со щитом тормозного механизма и при необходимости разъедините их, отвернув два винта крепления при помощи крестообразной отвертки. Отогните скоб и снимите тормозную трубку.

От балки необходимо отсоединить нижние окончания амортизаторов и гайки, прикрепляющие балки к кронштейнам

После этого из балки нужно вынуть болты и осторожно ее снять. Используя головку 17 размера, открутите 3 гайки, прикрепляющие кронштейн к кузову

Устройство задней подвески: 1 — резинометаллический шарнир; 2 — кронштейн крепления рычага подвески; 3 — кожух амортизатора; 4 — буфер хода сжатия; 5 — крышка кожуха; 6 — опорная шайба; 7 — подушка амортизатора; 8 — распорная втулка; 9 — амортизатор; 10 — изолирующая прокладка; 11 — пружина задней подвески; 12 — соединитель рычагов; 13 — рычаг балки задней подвески; 14 — кронштейн крепления амортизатора; 15 — фланец; 16 — втулка рычага

Почему выходят из строя сайленблоки задней балки?

В процессе эксплуатации происходит отслоение резиновой детали от металлической втулки.

Сама резина деталей, которая отлита с втулками из металла, должна выдерживать огромные нагрузки, но время разрушает резину.

Кроме того, если детали будут установлены с перекосом, или качество ох окажется низким, что часто случается, то сайленблоки могут быстро выйти из строя. Кроме того, на долговечность деталей влияют следующие факторы:

1. Главным фактором, который влияет на ресурс заведомо качественных сайленблоков, является стиль езды . Если не обращать внимания на ямы и прочие неровности, то в подвеске в первую очередь пострадают именно они.
2. Развал-схождение тоже влияет на ресурс шарниров . Если его периодически не делать, то изменяться углы установки колёс, что приведёт к неправильной работе подвески.
3. Резина не слишком долговечная, особенно если на её поверхности попадает масло и прочие технические жидкости . В этих случаях поверхность сайлентов покрывается трещинами, которые могут привести к разрывам.

Что нужно учитывать при замене

Сайлентблоки ВАЗ-2108 и ВАЗ-2110 визуально кажутся совершено одинаковыми, на самом деле их посадочные размеры различаются.

Существует несколько секретов и рекомендаций, принимая во внимание которые, можно добиться более долговечной эксплуатации шарниров задней подвески:

1. Не стоит пытаться установить на ВАЗ-2110 сайленблоки от «девятки» . Хотя они внешне практически идентичны, «девяточная» запчасть на пару миллиметров меньше. Поэтому установка этого элемента на «десятку» недопустима. А вот наоборот сделать можно, приложив немного больше усилий при запрессовке.
2. Плановую замену резиновых шарниров подвески нужно проводить не менее чем через 40–50 000 км пробега.
3. При выходе из строя одного сайленблока, лучше поменять и другие , которые находятся рядом с ним. Это избавит владельца от повторного ремонта, необходимость в котором может возникнуть через несколько тысяч км.

Качественный ремонт задней подвески на ВАЗ-2110 зависит от умений владельца автомобиля. При этом она довольно простая. Достаточно один раз сделать это своими руками, чтобы приобрести необходимые навыки. Для того чтобы всё получилось с первого раза, рекомендуется в первый раз привлекать к работе более опытных коллег.

Ремонтировать подвеску самому, или обращаться на специализированную СТО – это личный выбор каждого. Если вы решили доверить работы специалистам, лучше самостоятельно контролировать весь процесс, чтобы в следующий раз сделать всё самостоятельно.

Признаки неисправности

Есть несколько основных признаков выхода из строя сайлентблоков задней балки, среди которых:

• Неустойчивое поведение автомобиля на дорогах;
• Шины изнашиваются неравномерно, что не сложно заметить по рисунку протектора;
• Во время движения по плохой дороге (то есть 95% всех наших дорог), наблюдаются неприятные скрипы, удары по кузову автомобиля.

Данные признаки косвенные, поскольку могут быть связаны и с другими поломками ходовой части машины. К примеру, глухие стуки — это еще и признак неисправности задней стойки. Потому чтобы удостовериться в наличии той или иной проблемы, потребуется полностью продиагностировать ходовую часть.

Рычажная

Рычажный тип также является представителем независимого вида подвесок. Довольно известный вариант, имеющий два вида исполнения конструкции:

1. Двухрычажную. Амортизационная стойка используется только для погашения колебаний. Креплением занимается управляющая система, включающая два поперечных рычага, имеющих А-образное исполнение. Деталь предотвращает ненужное перемещение колеса при движении. Однако по сравнению с ней стойка МакФерсона мягче и проще в управлении.
2. Многорычажную. Доработанная двухрычажная конструкция. Два рычага дополнены еще восемью подобными деталями. За счет этого удалось улучшить плавность хода, комфортное вождение.

В основном предпочтение отдают стойкам МакФерсона и двухрычажному варианту конструкции. Встречаются в большинстве транспортных средств и особенно популярны среди современных и дорогостоящих моделей. Также предпочтительны для установки в автомобили с мягкими подвесками.

Что происходит с задней балкой ?

Стенки игольчатых подшипников задней балки довольно тонкие. По их рабочей поверхности в течение всего времени скользят рычаги. Со временем из-за сильного трения она попросту начинает истираться, полностью уничтожая подшипники. После чего рычаг ложится на палец и начинает словно наждачная бумага истирать уже его поверхность.В это же время задние колеса Peugeot 206 и Peugeot Partner/Citroen Berlingo встают домиком, а в критических случаях и вовсе начинают тереть об арки колес. При несвоевременном ремонте задней балки Пежо/Ситроен это может привести к лопнувшим рычагам, торсионам и стабилизатору поперечной устойчивости.

Гидравлическая

Гидравлическая подвеска обладает рядом особенностей. Главная из них — это измененные амортизаторы. В отличие от стандартных амортизаторов используют детали конической формы, заполненные маслом. Дополнительно каждая деталь оборудуется шарообразным гидроаккумулятором.

Среди плюсов:

• долговечность;
• плавность хода при любых условиях;
• возможность регулирования дорожного просвета дистанционно.

Они крепкие и вполне надежные. Однако минусом является наличие масла в конструкции. Дело в том, что если произойдет утечка масла, то из строя выйдет не только изделие, но также тормозная система и гидроусилитель руля.

Описание конструкции задней подвески Лада Приора (ВАЗ-2170)

Элементы задней подвески:

2 — штанга стабилизатора поперечной устойчивости;

4 — кронштейн крепления рычага к кузову;

5 — продольный рычаг балки;

6 — тормозной барабан;

8 — кронштейн крепления амортизатора к рычагу;

10 — чехол амортизатора;

11 — прокладка пружины;

12 — буфер хода сжатия;

13 — ступица заднего колеса;

14 — тормозной механизм заднего колеса

Задняя подвеска — полунезависимая, с упругой балкой, с винтовыми цилиндрическими пружинами и гидравлическими телескопическими амортизаторами двустороннего действия.

К балке через усилители приварены продольные рычаги. Для повышения поперечной устойчивости и уменьшения крена автомобиля внутри балки проходит штанга стабилизатора поперечной устойчивости, выполненная из стального прутка ∅14 мм. Концы штанги приварены к рычагам.

Задняя подвеска:

1 — балка задней подвески;

4 — кронштейн крепления рычага балки к кузову

В средней части на штанге стабилизатора установлена резиновая подушка

Спереди к рычагам приварены втулки, в которые запрессованы сайлент-блоки.

Сзади к рычагам подвески приварены кронштейны с проушинами для крепления амортизаторов и фланцами для крепления цапф (осей) задних колес и щитов тормозных механизмов.

Упругими элементами подвески являются винтовые пружины. Нижним витком пружина опирается на чашку, приваренную к резервуару амортизатора, а верхним через резиновую прокладку на опору, приваренную изнутри к арке колеса.

Через внутреннюю обойму сайлент-блока проходит болт 1, соединяющий рычаг с кронштейном кузова. Кронштейн крепится к приварным шпилькам кузова тремя гайками 2

В нижнюю проушину амортизатора запрессован резинометаллический шарнир (сайлент-блок), через центральную втулку которого проходит болт, крепящий амортизатор к кронштейну рычага подвески. Шток аморти- затора крепится к кузову через две резиновые подушки (одна — снизу опоры, другая — сверху) и опорную шайбу (под гайкой).

Хромированную поверхность штока защищает от грязи резиновый гофрированный чехол, внутри которого установлен буфер хода сжатия.

Цилиндрический буртик, выполненный на цапфе, предназначен для ее центрирования в отверстии фланца рычага и центрирования тормозного щита на цапфе

В ступице установлен нерегулируемый двухрядный конический роликовый подшипник. В процессе эксплуатации подшипник не требует пополнения смазки. Наружное кольцо подшипника запрессовано в ступицу и зафиксировано стопорным кольцом. Посадка внутренних колец подшипника на цапфе — переходная (с легким натягом или небольшим зазором). Внутренние кольца подшипника в осевом направлении стянуты гайкой, затянутой большим моментом и законтренной вмятием буртика гайки в паз цапфы.

Детали амортизатора и пружина:

3 — буфер хода сжатия;

4 — подушки штока;

5 — распорная втулка;

6 — опорная шайба;

7 — пружинная шайба;

10 — чашка чехла;

11 — прокладка пружины

Узел подшипника заднего колеса:

4 — стопорное кольцо;

6 — гайка подшипника;

7 — уплотнительное кольцо колпака ступицы;

8 — колпак ступицы

Углы установки задних колес заданы конструктивно геометрией балки и в эксплуатации регулировке не подлежат. Углы можно лишь проверить на специальном стенде и сравнить с контрольными значениями (угол развала — 0°30’±30′, схождение колес — 0°10’±5′). В том случае, если значения углов установки задних колес не соответствуют контрольным значениям, необходимо проверить состояние элементов задней подвески.

Видео по теме «Lada Priora. Задняя подвеска»

Строение балки

С внутренней стороны к рычагам подвески прикрепляются кронштейны со специальными отверстиями, необходимыми для установки амортизаторов. Также там располагаются фланцы, скрепленные при помощи болтов с осью задних колес и щитами, находящимися на тормозном механизме. С лицевой стороны к рычагам подвески прикрепляются втулки. Они вставляются в шарниры, сделанные из специального резинометаллического материала.

Сквозь них проходят болты, соединяющие рычаги подвески вместе со штампованно-сварными кронштейнами. Они, в свою очередь, прикреплены болтами, заваренными в лонжероне автомобиля. Пружины задней балки ВАЗ 2110 располагаются таким образом, что первое окончание упирается в углубление амортизатора, а второе проходит сквозь специальную прокладку непосредственно в опорную область, прикрепленную к изнаночной стороне арки на кузове автомобиля.

Прокладка выполняет функцию изолятора и сделана из резины. Амортизатор, установленный на задней подвеске, двустороннего действия. Он прикрепляется короткими болтами напрямую к кронштейну, расположенному на продольном рычаге в области задней подвески. В верхней части крепление производится штоковым методом. Шток закрепляется в верхней опоре прямо на пружине подвески. Амортизатор фиксируется сквозь защитную резиновую подушку и опорную шайбу.

Что влияет на стоимость?

Исключая такие условности как страна производства, бренд, тип упаковки и гарантия, стоит рассмотреть основные ценообразующие факторы, а именно:

1. Толщина соединителя рычагов.
2. Комплектация (замена резиновых сайлентблоков на полиуретановые, тянущихся болтов на каленые).
3. Размер посадочного места под сайлентблок (стандартное 48 мм, от LADA Priora 51 мм).
4. Применение зависимых реактивных тяг (стабилизаторы поперечной, продольной деформации).
5. Поставка с тормозными барабанами, накладками и рабочими цилиндрами.
6. Реализация внутренних закладных для крепления тормозной магистрали.

Под толщиной балки подразумевается ее центральная часть, без учета сварных укосин и тыльного стабилизирующего прутка.
