Разборка и сборка карбюратора газ-3110

К-151 Д

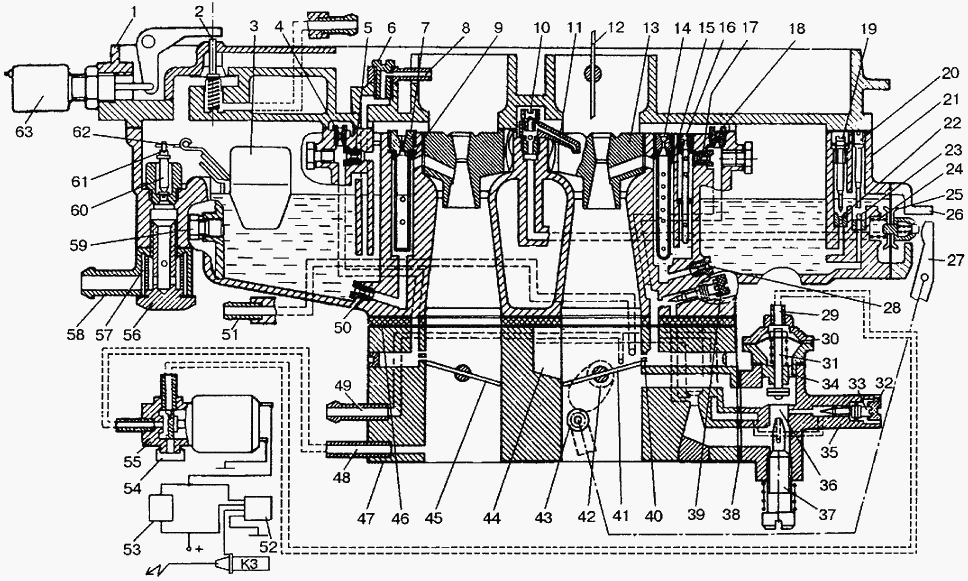

Для автомобилей «Газель» с двигателем ЗМЗ-406 производитель предусмотрел отдельный карбюратор. Он отличается от элемента для «Волги» с 402 двигателем. Карбюраторы имели и разную маркировку. Для «Волги» маркировка была К-151 С, а для «Газелей» — К-151 Д. Внешне же обе модели карбюраторов никаких отличий не имели. Незначительная разница есть в устройстве, номинале жиклеров и других технических нюансах.

В карбюраторе «Газели» носики ускорительного насоса подают топливо в две камеры, тогда как для «Волги» ускорительный насос работает только в первой камере.

В чем недостатки данного механизма? Проблема у данного карбюратора с 406-м двигателем – это огромный расход топлива. Особенно это заметно, когда машина загружена (что актуально для «Газелей») и двигается на скорости более 60 километров в час. Проблема эта есть, и она широко распространена. Владельцы коммерческих авто пытаются решать ее любыми возможными способами.

Среди владельцев считается, что данная модель очень капризная. Агрегат устраивает не всех, нередко многие от этого прибора отказываются в пользу других моделей.

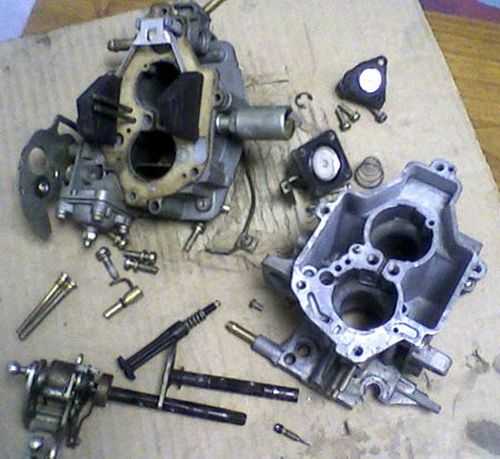

Карбюратор.Разборка

ОБЩИЕ СВЕДЕНИЯ

Предупреждение
Отворачивать винты крепления дроссельных заслонок на осях и снимать заслонки без
крайней необходимости не рекомендуется, так как их смещение может привести к
заеданию заслонок в каналах. Запрессованные в корпус латунные соединительные
трубки каналов вынимать не следует во избежание нарушения плотности их посадки.

Разбирать карбюратор следует только в крайнем случае, если промывка и продувка
сжатым воздухом без разборки не устраняют заедания дроссельных и воздушной
заслонок и не приводят к полной очистке жиклеров и каналов от отложений.

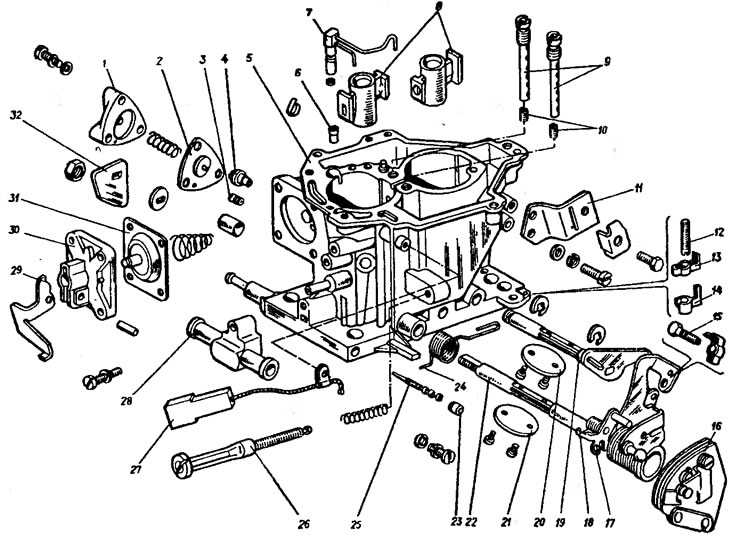

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоединить тягу 1
привода воздушной
заслонки от профильного
рычага, вынув шплинт 2 из
отверстия на ее изогнутом
конце.

2. . Вывернуть семь винтов
крепления крышки к корпусу
и снять крышку
карбюратора.

3. Вывернуть два винта
крепления корпуса
дроссельных заслонок и,
выведя из зацепления
соединительную серьгу,
снять корпус.

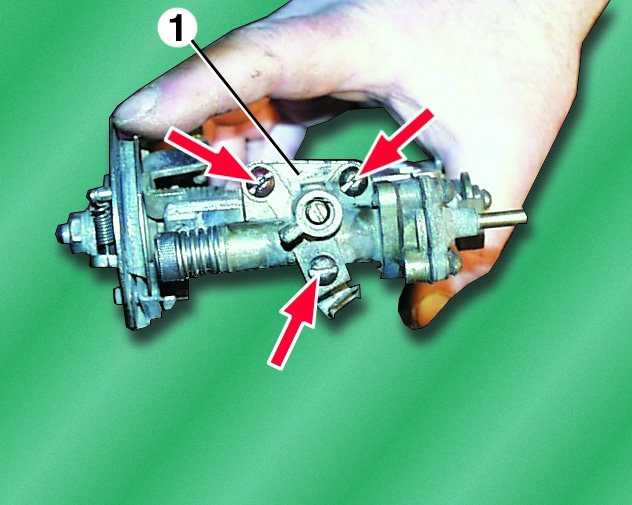

4. Отвернуть три винта 1
крепления и снять крышку 2
вакуумной диафрагмы
пускового устройства
карбюратора.

5. С обратной стороны
крышки карбюратора
вывести из зацепления с
рычагом пускового
устройства отогнутый конец
штока диафрагмы пускового
устройства карбюратора.
Снять диафрагму 1 с крышки
карбюратора.

6. Отсоединить оттяжную
пружину 1 воздушной
заслонки от пальца крышки.
Отвернуть два винта 2
крепления и снять крышку 3
канала вентиляции
поплавковой камеры.
Отвернуть винт 4 крепления
и снять распылитель 5
эконостата.

7. Отвернуть винты
крепления и снять рычаги
привода пускового
устройства.

8. Снять аккуратно с нижнего
фланца корпуса
теплоизоляционную
прокладку.
9. Отвернуть два винта 1
крепления и снять
микровыключатель 2
системы ЭПХХ. Вынуть
шплинт 4 и снять с оси
рычаг 3 управления
воздушной заслонкой
вместе с профильным
рычагом 5.

10. Вывернуть отверткой
заглушку 1 отверстия оси
поплавка и вынуть
расположенную под ней
алюминиевую
уплотнительную шайбу.
Пинцетом или круглогубцами
вынуть ось поплавка и
снять поплавок 4 и иглу 3
запорного клапана.
Вывернуть седло 2 из
корпуса карбюратора.

11. Отвернуть
четыре винта 1
крепления и снять
крышку 2
ускорительного насоса
вместе с рычагом.

12. Снять диафрагму
ускорительного насоса и
расположенную под ней
отжимную пружину.

13. Вывернуть пустотелый
топливоподающий болт 1 и
снять его вместе с
коллектором 2 и
алюминиевыми
уплотнительными шайбами
3. Вынуть из коллектора 2
топливоподающий болт 1
вместе с сетчатым фильтром
и снять
с него алюминиевые
уплотнительные шайбы 3.

14. Вывернуть из стенки
поплавковой камеры
сливную пробку с
уплотнительной шайбой.

15. Тщательно подобранной
отверткой (во избежание
повреждения деталей,
изготовленных из латуни)
вывернуть из корпуса
воздушные 3 и топливные 2
жиклеры главной
дозирующей системы,
воздушные жиклеры 4 и 5
холостого хода и переходной
системы. Отвернуть
расположенные по бокам
корпуса резьбовые пробки 1
и вывернуть топливные
жиклеры системы холостого
хода и переходной системы,
расположенные под
пробками. Вывернуть
пустотелый
топливоподающий винт 6
крепления распылителя
ускорительного насоса и
снять распылитель 7
вместе с уплотнительными
алюминиевыми шайбами.

16. Отвернуть три винта
крепления и снять блок 1
ЭПХХ вместе с
уплотнительной прокладкой с
корпуса карбюратора.

17. При необходимости
замены диафрагмы ЭПХХ
отвернуть четыре винта
крепления клапана ЭПХХ и
снять клапан в сборе.
Затем, аккуратно отделив
от диафрагмы крышку
клапана, вынуть из корпуса
клапана диафрагму вместе
с пружиной.

18. Для разборки механизма
привода дроссельных
заслонок нужно отвернуть
гайки крепления деталей
привода на осях заслонок,
предварительно
промаркировав
расположение деталей на
осях, и снять детали.

После разборки промыть детали карбюратора в бензине или растворителе, затем
продуть сжатым воздухом все каналы в деталях карбюратора.

Ремонт насоса-ускорителя

Если возникают неисправности ускорительного насоса карбюратора, двигатель начинает «захлебываться», при резком наборе оборотов двигателя получается провал. Достаточно часто причиной такой работы ДВС является засорившийся «носик» распылителя топлива, также может выйти из строя диафрагма ускорительного насоса.

Дефекты диафрагмы определяются внешним ее осмотром, добраться до нее можно легко, не снимая карбюратора с двигателя

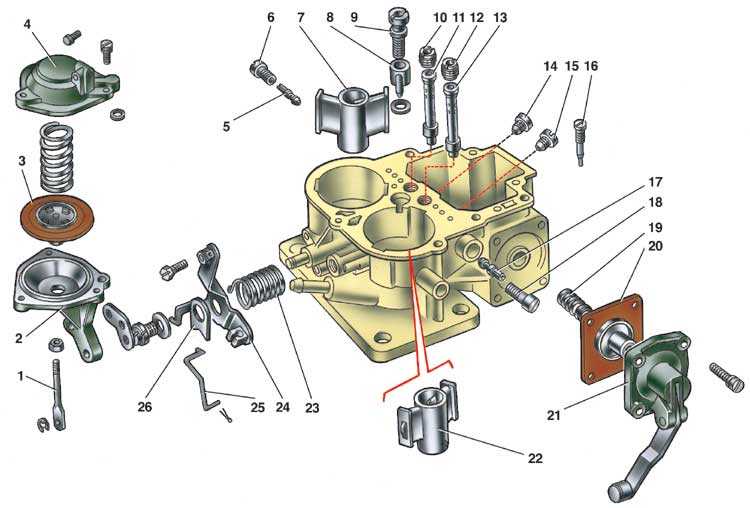

Для этого нужно отвернуть четыре винта крышки (на рисунке снизу – под номером 11), но снимать ее нужно аккуратно – важно не потерять пружину, которая находится внутри узла

Чтобы определить исправность распылителя ускоритель насоса, необходимо снять корпус воздушного фильтра, рукой повернуть дроссельную заслонку и посмотреть, идет ли топливо через «носик» ускорителя. Если распылитель засорился, его можно попытаться продуть, но для этого потребуется снимать крышку карбюратора. Если носик не продувается, его следует заменить, работа по его замене также выполняется без снятия всего узла. Замену распылителя ускорительного насоса производим следующим образом:

снимаем воздушный фильтр;
отсоединяем трос подсоса;
отворачиваем семь винтов верхней крышки карбюратора;
вынимаем шплинт тяги пускового механизма, освобождаем тягу, демонтируем крышку;
отворачиваем винт распылителя, продуваем или меняем деталь;

Неисправности карбюратора

Что делать, если карбюраторная «Газель» стала заметно больше нормы расходовать топливо?

Неисправности происходили следующие:

Засорение жиклеров

Причем (следует обратить внимание), засорялись в первую очередь не топливные жиклеры главной дозирующей системы, как все обычно предполагали, а каналы холостого хода под регулировочными винтами. Интересно – засоряется ХХ, а не работает двигатель нормально на средних оборотах, и при этом идет большой расход топлива; Рвется мембрана ускорительного насоса, или забивается носик ускорителя

Насос-ускоритель перестает работать. Как результат, при резком газе возникает провал;

Мембрана ускорительного насоса для карбюратора Солекс

Проблемы с «карбом» возникают еще всякие, но вышеперечисленные «болячки» встречаются чаще. Кстати, любая из неисправностей карбюратора неизменно ведет к увеличению расхода топлива, вот почему для автовладельцев «Газелей» это устройство и доставляет немало головной боли.

Регулировка

Если без опыта ремонт узла К-151 своими руками автовладельцам производить достаточно сложно, то регулировку освоить проще, главное – понять принцип работы устройства, и действовать по инструкции. Всего существует несколько видов регулировок «сто пятьдесят первого»:

холостого хода;
положения воздушной заслонки;
уровня бензина в поплавковой камере;
положения дроссельной заслонки.

Изменять топливный уровень в поплавковой камере следует доверять опытным карбюраторщикам, а вот холостой ход может отрегулировать любой водитель самостоятельно. Выполняем процедуру следующим образом:

прогреваем двигатель до рабочего состояния;
оставляем работать мотор на холостых оборотах, воздушная заслонка должна быть полностью открыта (утоплен подсос);
выворачиваем винты количества (с пружиной) и качества, позволяем мотору набрать максимальные обороты;
постепенно закручиваем оба винта до того момента, пока ДВС не начнет работать с перебоями;
винтом количества немного увеличиваем обороты, при этом регулировкой качества «ловим» стабильную работу мотора, но этот винтик по возможности должен быть максимально закручен. Следует учесть, что положение винта качества существенно влияет на расход топлива, поэтому его и заворачивают по возможности как можно больше;
немного подкручиваем винт количества, добиваемся стабильной работы движка при 700-800 об/мин. Если «количественный» винт завернуть много, начинаются провалы в момент резкого нажатии на педаль акселератора. Еще нужно не забывать, что стабильность работы ДВС в немалой степени зависит и от регулировки зажигания.

Если обороты двигателя повышенные, следует их убавить с помощью винта, который регулирует положение дроссельных заслонок. Этот винтик часто намертво закипает, и его повернуть в какую-либо сторону невозможно (на рисунке внизу под цифрой 4, под белой краской).

Есть один «хитрый» способ, заставляющий регулировочный элемент повернуться – нужно в его шлиц установить плоскую отвертку и аккуратно стукнуть несколько раз по ней молотком (усилие нужно чувствовать, иначе можно поломать части карбюратора). Винт «отойдет» и начнет вращаться на резьбе. Если с первого раза «фокус» не удался, его следует повторить

Важно не торопиться и набраться терпения, тогда все получится

Проблемы с карбюратором при установке газового оборудования

Часто автомобили с карбюраторными двигателями автовладельцы переводят на газ, например, выгодно ставить ГБО на рабочую «Газель». Но при постоянном использовании газа в карбюраторе появляются различного рода проблемы, и одна из них – неисправность системы холодного запуска на карбюраторе.

На многих машинах в ГБО используется проставка под газ на карбюратор К-151, она размещается между основным корпусом и корпусом дроссельных заслонок. За счет дополнительной вставки увеличивается расстояние между нижней и верхней частью карбюратора, поэтому система пуска холодного двигателя начинает работать с нарушениями – приходится постоянно держать ногу на педали газа, при этом держа подсос. На газу не до конца работающий подсос на работу двигателя не влияет, но все дело в том, что холодный пуск мотора, и особенно зимой, осуществляется на бензине. Поэтому с не полностью закрывающейся воздушной заслонкой запустить ДВС достаточно проблематично, еще от возникающих вибраций крепление оси заслонок часто откручивается. Как избавиться от такой неприятной проблемы?

Один из вариантов решения вопроса – наваривание дополнительной планки на тягу воздушной заслонки, который позволяет компенсировать разница в толщине стандартной прокладки между корпусами и газовой проставки.

Планку можно изготовить из электрода диаметром 2 мм.
