Рекомендации по ремонту карбюратора к151

Сборка узла

Сборка проводится аналогично, только действия осуществляются строго по обратной схеме демонтажа. Обязательна замена прокладок, если состояние их вызывает вопросы. Всё тщательно почистить, используя специальную жидкость для карбюраторов или тряпку, смоченную в бензине.

Вот несколько важных советов по сборке:

1. Первичную камеру можно сразу определить по направлению к ней топливного носика.

Топливный носик всегда направлен на первичную камеру

Эмульсионный жиклёр с 5 рядами отверстий ставится в первую камеру

Мембрана должна быть с железным наконечником

Пружина насоса должна быть поставлена под крышкой

Теперь важные рекомендации по установке шлангов:

Штуцеры К-151 для подключения шлангов

1. На нижний штуцер карбюратора, что под номером 6, надевается шланг от электроклапана холостого хода.
2. С клапана на экономайзер холостого хода надевается шланг в штуцер 3. Иначе он называется трубкой забора разряжения.
3. В выход 7 монтируется шланг от трамблёра или вакуумного регулятора.
4. К 5 — малый шланг вентиляции картера.

Карбюратор К-151 считается надёжным устройством. Однако время от времени он нуждается в регулировке, разборке и очистке.

Описание конструкции

Карбюратор К-151Д, устанавливаемый на автомобиль с двигателем ЗМЗ-4063, имеет два расположенных рядом вертикальных канала (камеры) для прохода воздуха, в нижней части каждого из которых установлена поворотная дроссельная заслонка. Привод дроссельных заслонок устроен так, что по мере нажатия на педаль акселератора сначала открывается одна, а затем другая заслонка. Камера, в которой дроссельная заслонка открывается раньше, называется первой, другая – второй.
В средней части каждого из главных воздушных каналов имеются конусообразные сужения-диффузоры, создающие разрежение в потоке воздуха, необходимое для подсасывания топлива из находящейся в корпусе карбюратора специальной емкости — поплавковой камеры. Необходимый для нормальной работы карбюратора уровень топлива в поплавковой камере поддерживается при помощи механизма с поплавком и игольчатым клапаном.
Поплавковый механизм карбюратора полностью (вместе с иглой и поплавком) размещен в корпусе карбюратора и доступен для визуального контроля после снятия крышки (уровень топлива в поплавковой камере можно измерить, не вынимая поплавка).
Карбюратор состоит из трех основных частей:верхней — крышки корпуса, с фланцем и шпильками крепления корпуса воздушного фильтра, с устройством вентиляции поплавковой камеры и деталями пускового устройства. Крышка крепится семью винтами к корпусу карбюратора через картонную прокладку;средней — корпуса карбюратора, с поплавковой камерой и поплавковым механизмом, топливоподводящим штуцером и топливодозирующими системами;нижней — корпуса дроссельных заслонок, с дроссельными заслонками и механизмом их привода, а также устройством холостого хода, крепящемся к корпусу карбюратора снизу двумя винтами через три прокладки (две тонкие – картонные и одна толстая – пластмассовая).
В карбюраторе имеются следующие системы, устройства и механизмы:
  поплавковый механизм;
  топливодозирующие системы;
  главные дозирующие системы
  первой и второй камер;
  система холостого хода;
  переходная система второй камеры;
  эконостат;
  ускорительный насос;
  пусковое устройство
  клапан-экономайзер отключения топливоподачи на режиме принудительного холостого хода (ЭПХХ);
  система вентиляции картера;
  система вентиляции поплавковой камеры;
  механизм управления дроссельными заслонками.Система холостого хода — автономная, с регулировкой состава смеси.
Во второй камере карбюратора имеется переходная система с подачей топлива непосредственно из поплавковой камеры, которая вступает в работу в момент открытия дроссельной
заслонки второй камеры.Ускорительный насос диафрагменного типа, вступающий в работу при резком нажатии на педаль акселератора. Для обогащения горючей смеси при полной нагрузке во второй камере предусмотрен эконостат.Пусковое устройство — полуавтоматического типа, состоит из пневмокорректора, системы рычагов и воздушной заслонки, закрытие которой перед пуском холодного двигателя производится при помощи ручного привода. В момент пуска двигателя пневмокорректор под действием
разрежения, возникающего во впускном трубопроводе, автоматически приоткрывает воздушную заслонку на требуемый угол, обеспечивая устойчивую работу двигателя при прогреве.
Система отключения подачи топлива (экономайзер принудительного холостого хода) вступает в работу на режиме принудительного холостого хода при торможении автомобиля двигателем, когда нет необходимости в подаче топлива в двигатель. Тем самым обеспечивается экономия топлива и уменьшается выброс токсичных веществ в атмосферу.

Тарировочные данные карбюратора К-151Д

Параметры	Первая камера	Вторая камера
Жиклер топливный главный*	225±3,0	340±4,5
Жиклер воздушный главный*	330±4,5	330±4,5
Блок жиклеров системы холостого хода с эмульсионной трубкой*:	жиклер топливный	95±1,5	–
жиклер воздушный	85±1,5	–
Жиклер воздушный системы холостого хода	425±6	–
Жиклер эмульсионный системы холостого хода*	280±3,5	–
Жиклер топливный переходной системы*	–	150±2,0
Жиклер воздушный переходной системы*	–	270±3,5
Диаметр отверстия в винте-держателе распылителя эконостата, мм	–	2+0,06
Диаметр отверстия перепуска топлива в бак, мм	1,1+0,06	–
Диаметр седла топливного клапана, мм	2,2+0,06	–
Диаметр диффузоров, мм:	малых	10,5+0,1	10,5+0,1
больших	23+0,045	26+0,045
Производительность ускорительного насоса за 10 полных ходов, см3	10±2
Уровень топлива от верхней кромки корпуса, мм	21,5+1,5
* В таблице даны маркировки, нанесенные на жиклерах с указанием погрешности при измерении их пропускной способности.

Схема снижения расхода на карбюраторе к-151

Расположение и обозначение жиклеров карбюратора к-151

В первую очередь нужно закупорить шланг, который идет от крышки клапанов в нижней части карбюратора после этих действий холостой ход станет стабильным.

Порядок действий по снижению расхода топлива на карбюраторе к 151:

1. Требуется подогнать воздушные и топливные жиклёры.
2. Провести настройку зажигания на грань детонации.
3. Правильно отрегулировать холостой ход.

Большим винтом крутим примерно положенное количество оборотов.	Малый винт — крутите в обе стороны до достижения максимума оборотов.
Большой — количество	Малый – качество
После большим винтом понижаете обороты — не многим больше положенных ± 100. И выравниваете до нужного количества маленьким винтом.

Вот так выполняется снятие, установка и настройка карбюратора К 151 на УАЗе. Как видите, в этой процедуре нет ничего сложного и справиться с ней сможет любой начинающий водитель. Желаем удачи на дорогах!

Как правильно подсоединить шланги?

Подключение шлангов играет важную роль в работе устройства, осуществляется следующим образом:

Шланги карбюратора К-151

• Главная топливная магистраль подключается к штуцеру, находящемуся под поплавковой камерой со стороны ДВС.
• Происходит обратная подача к выходу, находящемуся с противоположной стороны от главной магистрали.
• Два шланга от электромагнитного клапана соединяются с выводами клапана экономайзера и нижним штуцером на корпусе дроссельных заслонок.
• Вакуумный опередитель момента зажигания, находящийся на трамблере (с верхним выводом на корпусе заслонок) приводится в действие.

Как снять карбюратор К 151 «Пекар» на УАЗе?

Для этого нужно зайти в салон автомобиля на водительское или пассажирское место спереди и открыть люк моторного отсека. Следующим этапом нужно снять воздушный фильтр. Для этого вначале откручиваются верхние гайки крепления, после чего, снимается сам фильтрующий элемент. Будьте осторожны и не уроните гайки в диффузор!

Теперь выкрутите гайки крепления корпуса фильтра. Поднимите ее вверх, отсоедините тонкий шланг и отложите корпус в сторону. Теперь отсоедините все тяги, связанные с дроссельной заслонкой. Чтобы не сломать пластиковые элементы, рекомендуется воспользоваться плоской отверткой.

Выкрутите крепления всех шлангов, удерживающих агрегат, и снимите их. Останутся четыре гайки, которые удерживают карбюратор на коллекторе. Открутите их и снимите агрегат.

Остались вопросы по снятию? Смотрим это видео:

Это интересно: Как прокачать сцепление: распишем по пунктам

Главная дозирующая система

Наиболее экономичным является состав смеси, в который на каждый килограмм топлива приходится от 16 до 18 кг воздуха. Он обеспечивается за счёт подбора дозирующих элементов: топливного и воздушного жиклеров, эмульсионной трубки. Воздушный жиклер ГДС соединен с внутренней полостью эмульсионной трубки, имеющей несколько рядов отверстий. При повышении расхода воздуха разрежение в малом диффузоре у распылителя увеличивается, а уровень топлива в эмульсионной трубке снижается. В действие вступает всё большее число отверстий, обеспечивая заданный состав смеси на всех режимах частичных нагрузок, независимо от частоты вращения и положения дроссельной заслонки.

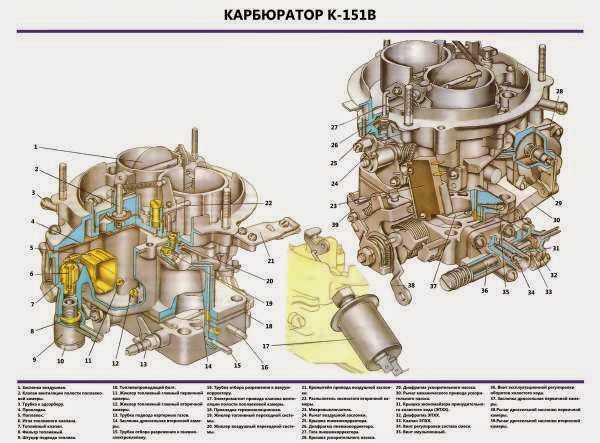

Устройство карбюратора К-151

Карбюратором оборудовано большинство отечественных автомобилей:

• легковые автомобили «Волга» и ИЖ;
• внедорожники УАЗ;
• лёгкие грузовики «Газель» и «Соболь».

Основное его назначение — подготовка и регулировка состава топливно-воздушной смеси для двигателя внутреннего сгорания.

Карбюратор предназначен для подготовки и регулировки составп топливно-воздушной смеси для двигателя

Устройство карбюратора К-151 довольно сложное. Он состоит из следующих элементов:

• основной корпус с поплавковой камерой;

• второй корпус или корпус дроссельных заслонок, которые поворачиваются приводом от педали акселератора;

• верхняя крышка поплавковой камеры, в которой находится запорный механизм, не позволяющий камере переполняться бензином, и воздушная заслонка для запуска холодного двигателя;

• главная дозирующая система (ГДС), состоящая из жиклёров и топливных магистралей для приготовления топливно-воздушной смеси;

• система холостого хода, необходимая для стабильной работы двигателя на холостых оборотах, состоящая из обводного канала, жиклёров и регулировочных винтов, а также клапана экономайзера с мембранным механизмом;

• ускорительный насосный механизм, позволяющий автомобилю двигаться без провалов при резком ускорении и состоящий из дополнительных каналов в основном корпусе, шарикового клапана, мембранного механизма и распылителя топлива;

• эконостат — система, предназначенная для обогащения двигателя топливно-воздушной смесью при резком увеличении оборотов;

• переходная система, состоящая из топливных и воздушных жиклёров и обеспечивающая плавность увеличения оборотов в момент начала открытия дроссельной заслонки во вторичной камере.

Устройство карбюратора К-151 довольно сложное

К-151 имеет две камеры. Дроссельные заслонки в процессе работы открываются поочерёдно. Это гарантирует бесперебойную подачу топлива. При поступлении в карбюратор топливо проходит сквозь штуцер, в который вмонтирован сетчатый фильтрующий элемент. Эта сеточка очищает бензин от примесей и грязи. Излишки топлива через топливный шланг поступают обратно в бензобак. Всё это позволяет поддерживать в топливной системе необходимое давление.

Серьёзным преимуществом К-151 является наличие подсоса. Система управления холодным пуском двигателя на автомобилях с К-151 работает раздельно. Поэтому иногда холодный пуск может быть затруднён. Во избежание подобных проблем между полумесяцем пускового устройства и регулировочной пяткой дроссельной заслонки протянута проволока. Эта проволока создаёт сцепление между двумя раздельными механизмами и гарантирует быстрый запуск двигателя.

При этом подсос можно регулировать, выставляя нужные значения в зависимости от погодных условий.

Ремонт

В процессе эксплуатации автомобиля в карбюраторе могут возникать различные неисправности, основные признаки сбоев в этом устройстве:

• повышенный расход топлива;
• черный дым из трубы глушителя, особенно хорошо он заметен, если нажимать на педаль газа резко;
• нестабильная работа на холостых оборотах, мотор может также глохнуть на сбросе оборотов;
• плохая динамика автомобиля;
• провалы при наборе скорости.

При неисправном карбюраторе мотор может не развивать обороты, также нередко во впускном коллекторе слышны хлопки, выстрелы в глушителе. К-151 – достаточно сложный узел, и из строя может выйти практически любой его элемент.

Есть причины, из-за которых карбюратор чаще всего выходит из строя:

• засоряются жиклеры, топливные и воздушные каналы;
• от нагрева происходит деформация корпуса;
• перестает работать запорный клапан поплавковой камеры;
• со временем изнашивается жиклеры.

Многие ремонтники, восстанавливая работоспособность карбюратора, в первую очередь стремятся заменить жиклеры, считая, что из-за них повышается расход топлива, двигатель работает нестабильно

Одно достаточно важное замечание – жиклеры изнашиваются очень редко, и чаще всего износ происходит, когда карбюратор работает часто в пыльных условиях. Наиболее часто встречающаяся причина плохой работы карбюратора – его засорение, но чтобы хорошо прочистить узел, необходимо его полностью разбирать

Ремонт карбюратора К-151 осуществляется со снятием устройства, полной промывкой и продувкой всех его деталей.

Регулировка

Если без опыта ремонт узла К-151 своими руками автовладельцам производить достаточно сложно, то регулировку освоить проще, главное – понять принцип работы устройства, и действовать по инструкции. Всего существует несколько видов регулировок «сто пятьдесят первого»:

• холостого хода;
• положения воздушной заслонки;
• уровня бензина в поплавковой камере;
• положения дроссельной заслонки.

Изменять топливный уровень в поплавковой камере следует доверять опытным карбюраторщикам, а вот холостой ход может отрегулировать любой водитель самостоятельно. Выполняем процедуру следующим образом:

• прогреваем двигатель до рабочего состояния;
• оставляем работать мотор на холостых оборотах, воздушная заслонка должна быть полностью открыта (утоплен подсос);
• выворачиваем винты количества (с пружиной) и качества, позволяем мотору набрать максимальные обороты;
• постепенно закручиваем оба винта до того момента, пока ДВС не начнет работать с перебоями;
• винтом количества немного увеличиваем обороты, при этом регулировкой качества «ловим» стабильную работу мотора, но этот винтик по возможности должен быть максимально закручен. Следует учесть, что положение винта качества существенно влияет на расход топлива, поэтому его и заворачивают по возможности как можно больше;
• немного подкручиваем винт количества, добиваемся стабильной работы движка при 700-800 об/мин. Если «количественный» винт завернуть много, начинаются провалы в момент резкого нажатии на педаль акселератора. Еще нужно не забывать, что стабильность работы ДВС в немалой степени зависит и от регулировки зажигания.

Если обороты двигателя повышенные, следует их убавить с помощью винта, который регулирует положение дроссельных заслонок. Этот винтик часто намертво закипает, и его повернуть в какую-либо сторону невозможно (на рисунке внизу под цифрой 4, под белой краской).

Есть один «хитрый» способ, заставляющий регулировочный элемент повернуться – нужно в его шлиц установить плоскую отвертку и аккуратно стукнуть несколько раз по ней молотком (усилие нужно чувствовать, иначе можно поломать части карбюратора). Винт «отойдет» и начнет вращаться на резьбе. Если с первого раза «фокус» не удался, его следует повторить

Важно не торопиться и набраться терпения, тогда все получится

Порядок разборки и сборки карбюратора К-131

Отверните пять винтов крепления крышки поплавковой камеры

Осторожно приподняв крышку, чтобы не повредить поплавковый механизм, отсоедините тягу малой частоты вращения, снимите крышку и прокладку поплавковой камеры.
Переверните крышку и, придерживая поплавок, выньте ось поплавка из стоек. Снимете поплавок и осторожно выньте из корпуса клапана подачи топлива его иглу с уплотняющей полиуретановой шайбой

Отверните корпус клапана и снимите его прокладку. Отверните пробку фильтра, снимите ее прокладку и выньте сетку фильтра. Выверните распылитель ускорительного насоса и снимите уплотнительную шайбу.
Разбирайте механизм привода воздушной заслонки и снимайте заслонку только при неудовлетворительной работе механизма, а также если зазоры между стенкой воздушного патрубка и заслонкой при её закрытии превышают 0,2 мм.
Отделите смесительную камеру от корпуса поплавковой камеры, для чего отверните два болта и, расшплинтовав серьгу привода ускорительного насоса, выньте ее из штока и рычага.
Сняв прокладку смесительной камеры, выньте из корпуса поплавковой камеры большой диффузор.
Выньте поршень ускорительного насоса я сборе с деталями его привода и штоком привода экономайзера. Выверните клапан экономайзера в сборе и выньте его из колодца. Отверните вместе с прокладкой пробку Колодца эмульсионной трубки и выньте эту трубку, выверните воздушный жиклер холостого хода.
Отверните пробки каналов топливного и воздушного жиклеров главной дозирующей системы и топливного жиклера холостого хода, снимите прокладки этих пробок и выверните соответствующие жиклеры.
Снимите замок клапана ускорительного насоса и извлеките клапан из колодца.
Выньте стопорное кольцо и шарик обратного клапана ускорительного насоса.
Малый диффузор без необходимости не выпрессовывайте.
При разборке смесительной камеры выверните винт регулировки качества смеси холостого хода и снимите его пружину.

Дроссельную заслонку и ее ось снимайте лишь в том случае, если:

• ось дроссельной заслонки не вращается свободно в бобышках камеры;
• зазоры между стенками камеры и заслонкой в закрытом положении более 0,06 мм;
• верхняя кромка дроссельной заслонки в закрытом положении не совпадает с осью переходного отверстия диаметром 1,6+0,06 мм (допускается отклонение ±0,15 мм).

После разборки все детали карбюратора промойте в неэтилированном бензине или в горячей воде с температурой не ниже 80 °С, затем продуйте сжатым воздухом. Все детали карбюратора должны быть чистыми, не иметь нагара и смолистых отложений.
Жиклеры и другие дозирующие элементы должны иметь заданную пропускную способность или размеры.

Клапан экономайзера в сборе должен быть герметичен. При проверке его герметичности под давлением 1200 мм вод. ст. допускается протекание не более четырех капель воды в минуту.

Степень износа поршня ускорительного насоса и стенок его колодца, а также герметичность обратного клапана должна быть такой, чтобы обеспечить подачу насоса не менее 8 куб.см за 10 рабочих ходов поршня.

Поплавок проверьте на герметичность, погрузив его в воду с температурой не ниже 80 °С. Выход пузырьков из поплавка свидетельствует о нарушении его герметичности. Места повреждений поплавка запаивайте мягким припоем, предварительно удалив попавшее в поплавок топливо. После пайки проверьте вес поплавка, который должен быть равен 13,3±0,7 г. Подгонку веса производите удалением лишнего припоя, не нарушая герметичности поплавка.
Поверхность разъема корпуса и крышки поплавковой камеры должны быть плоскими, допустимое отклонение от плоскости не более 0,2 мм.

Сборку карбюратора производите в порядке, обратном разборке, с учетом следующего:

1. Если при разборке снималась дроссельная или воздушная заслонки, то при сборке закерните винты их крепления.
2. Произведите проверку полного включения экономайзера и, при необходимости, отрегулируйте, как указано в главе «Обслуживание системы питания».
3. Отрегулируйте уровень топлива в поплавковой камере (см. главу «Система питания»).

На собранном карбюраторе проверьте взаимосвязь между воздушной и дроссельной заслонками. При полностью закрытой воздушной заслонке дроссельная заслонка должна приоткрыться на угол 17 — 21°, что соответствует зазору между стенкой смесительной камеры и кромкой заслонки 2,5±0,2 мм. При несоответствии указанному требованию подогните тягу малой частоты вращения коленчатого вала.

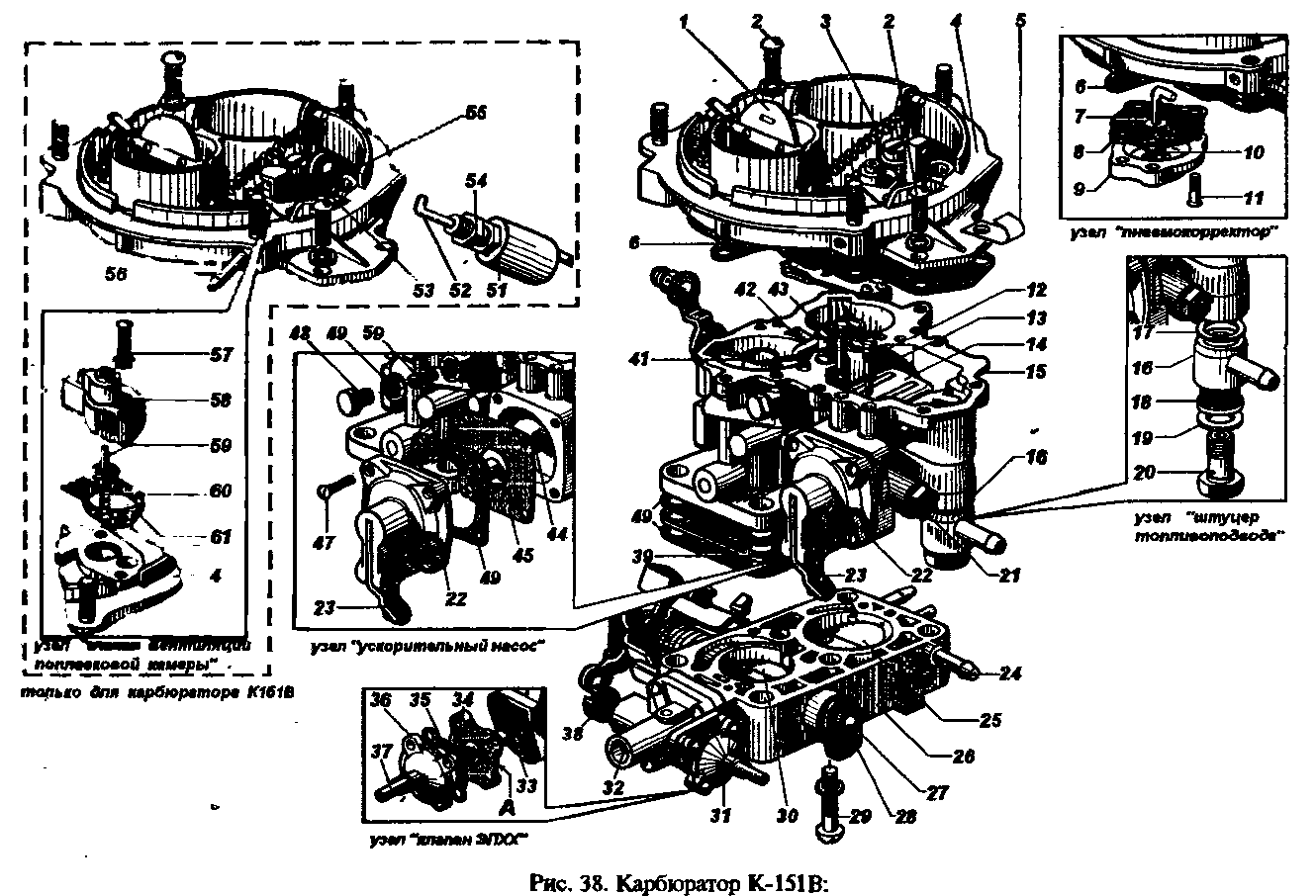

Разборка карбюратора К-151, К-151Д

Отворачивать винты крепления дроссельных заслонок на осях и снимать заслонки без крайней необходимости не рекомендуется, так как их смещение может привести к заеданию заслонок в каналах

Запрессованные в корпус латунные соединительные трубки каналов вынимать не следует во избежание нарушения плотности их посадки.

Разбирать карбюратор следует только в крайнем случае, если промывка и продувка сжатым воздухом без разборки не устраняют заедания дроссельных и воздушной заслонок и не приводят к полной очистке жиклеров и каналов от отложений.

Отсоединить тягу 1 привода воздушной заслонки от профильного рычага, вынув шплинт 2 из отверстия на ее изогнутом конце.

Вывернуть семь винтов крепления крышки к корпусу и снять крышку карбюратора.

Вывернуть два винта крепления корпуса дроссельных заслонок и, выведя из зацепления соединительную серьгу, снять корпус.

Отвернуть три винта 1 крепления и снять крышку 2 вакуумной диафрагмы пускового устройства карбюратора.

С обратной стороны крышки карбюратора вывести из зацепления с рычагом пускового устройства отогнутый конец штока диафрагмы пускового устройства карбюратора.

Снять диафрагму 1 с крышки карбюратора.

Отсоединить оттяжную пружину 1 воздушной заслонки от пальца крышки.

Отвернуть два винта 2 крепления и снять крышку 3 канала вентиляции поплавковой камеры.

Отвернуть винт 4 крепления и снять распылитель 5 эконостата.

Отвернуть винты крепления и снять рычаги привода пускового устройства

Снять аккуратно с нижнего фланца корпуса теплоизоляционную прокладку.

Отвернуть два винта 1 крепления и снять микровыключатель 2 системы ЭПХХ.

Вынуть шплинт 4 и снять с оси рычаг 3 управления воздушной заслонкой вместе с профильным рычагом 5.

Вывернуть отверткой заглушку 1 отверстия оси поплавка и вынуть расположенную под ней алюминиевую уплотнительную шайбу.

Пинцетом или круглогубцами вынуть ось поплавка и снять поплавок 4 и иглу 3 запорного клапана.

Вывернуть седло 2 из корпуса карбюратора.

Отвернуть четыре винта 1 крепления и снять крышку 2 ускорительного насоса вместе с рычагом

Снять диафрагму ускорительного насоса и расположенную под ней отжимную пружину

Вывернуть пустотелый топливоподающий болт 1 и снять его вместе с коллектором 2 и алюминиевыми уплотнительными шайбами 3.

Вынуть из коллектора 2 топливоподающий болт 1 вместе с сетчатым фильтром и снять с него алюминиевые уплотнительные шайбы 3.

Вывернуть из стенки поплавковой камеры сливную пробку с уплотнительной шайбой.

Тщательно подобранной отверткой (во избежание повреждения деталей, изготовленных из латуни) вывернуть из корпуса воздушные 3 и топливные 2 жиклеры главной дозирующей системы, воздушные жиклеры 4 и 5 холостого хода и переходной системы.

Отвернуть расположенные по бокам корпуса резьбовые пробки 1 и вывернуть топливные жиклеры системы холостого хода и переходной системы, расположенные под пробками.

Вывернуть пустотелый топливоподающий винт 6 крепления распылителя ускорительного насоса и снять распылитель 7 вместе с уплотнительными алюминиевыми шайбами.

Отвернуть три винта крепления и снять блок 1 ЭПХХ вместе с уплотнительной прокладкой с корпуса карбюратора.

При необходимости замены диафрагмы ЭПХХ отвернуть четыре винта крепления клапана ЭПХХ и снять клапан в сборе.

Затем, аккуратно отделив от диафрагмы крышку клапана, вынуть из корпуса клапана диафрагму вместе с пружиной.

Для разборки механизма привода дроссельных заслонок нужно отвернуть гайки крепления деталей привода на осях заслонок, предварительно промаркировав расположение деталей на осях, и снять детали.

После разборки промыть детали карбюратора в бензине или растворителе, затем продуть сжатым воздухом все каналы в деталях карбюратора.

Сборка карбюратора

Сборку узлов карбюратора и самого карбюратора в целом производят в последовательности, обратной разборке, с учетом следующего:

Необходимо проверить привалочные поверхности корпуса дроссельных заслонок на отсутствие забоин и трещин.

Проверить легкость проворачивания заслонок в корпусе и четкость их возврата в исходное положение после снятия усилия.

Проверить привалочные поверхности корпуса карбюратора на предмет отсутствия забоин и коробления в зоне отверстий для крепежных винтов.

Все картонные, паронитовые и резиновые прокладки необходимо заменить новыми.

Винты, соединяющие корпусные детали карбюратора, следует затягивать плотно, но без приложения чрезмерных усилий, могущих привести к деформации деталей, изготовленных из мягких сплавов.

Гайки крепления карбюратора к впускной трубе двигателя следует затягивать без чрезмерных усилий и только на холодном двигателе.

После сборки и установки карбюратор необходимо отрегулировать.

Составляющие и принцип действия карбюратора К151

Карбюратор используется для подготовки топливовоздушной смеси, необходимой для двигателя внутреннего сгорания. Правильная работа этого узла дает возможность добиться стабильной работы двигателя при разных оборотах.

Данная модель устанавливается на такие машины, как:

• УАЗ;
• Волга;
• Газель;
• Соболь;
• ИЖ.

В зависимости от объема ДВС, карбюратор К151 может укомплектовываться жиклерами разного сечения.

Для нормальной работы узла при разных нагрузках в нем собраны разные системы и элементы:

Конструкция карбюратора К-151

• Основная (средняя) часть. Она оснащена поплавковой камерой, в которую подается бензин из топливного бака, жиклерами и каналами.
• Верхняя крышка. Оборудована воздушной заслонкой, осуществляющей регулировку подачи воздуха при холодном запуске двигателя.
• Нижняя часть. На ней установлены дроссельные заслонки, привод которых механически связан с педалью акселератора, и винты для регулировки.
• Главная дозирующая система. Служит для подготовки смеси из бензина и воздуха.
• Система холостого хода. Работает отдельно, используется для нормальной работы двигателя на холостых оборотах.
• Переходная система. Позволяет двигателю плавно набирать обороты при открытии заслонки во второй камере.
• Насос-ускоритель. Увеличивает количество бензина в смеси при резком нажатии на педаль газа, тем самым улучшая динамику.
• Эконостат. Группа дополнительных каналов, увеличивающих подачу бензина при высоких оборотах.

Устройство карбюратора К151 состоит из двух рабочих камер. Первая работает постоянно, вторая же подключается последовательно.

Обслуживание

Карбюраторы – надежные и неприхотливые устройства. К-151, как и другие узлы в автомобильной системе, нуждается в периодическом обслуживании. В основном проблемы возникают в случае неквалифицированного вмешательства в его конструкцию или по причине несоответствующего требованиям обслуживания. Пренебрегая провидением простейших процедур по уходу К-151, может произойти то, что карбюратор перестанет полноценно функционировать в силу засорения твердыми смолянистыми отложениями калиброванных отверстий. Для его корректной работы необходимо своевременно осуществлять регулировку основных систем.

Регулировка холостого хода

Конструкция К-151 не позволяет грязи и пыли проникать непосредственно внутрь узла, кроме того, в ходе его работы за счет подвижных соединений происходит самоочищение важнейших функциональных элементов. Простая, но крайне эффективная компоновка позволяет даже загрязненному карбюратору К-151 работать не хуже абсолютно чистого экземпляра. Но хотя бы 1-2 раза в год следует очищать его снаружи с помощью сжатого воздуха. Это необходимый минимальный уход за устройством. Не стоит забывать также и о регулировке важнейших систем.

Регулировка ХХ на карбюраторе К-151 необходима для нормальной работы мотора. Корректно работающий двигатель способствует образованию минимального количество окиси углерода в выхлопных газах. Так как большинство автолюбителей не имеют в своем распоряжении даже самый обычный газоанализатор, контролировать работу системы не так просто. Но выход из сложившейся ситуации имеется – достаточно вооружиться одним тахометром.

Порядок действий следующий:

1. Изначально прогревается двигатель, после вращается винт качества до установления максимальных оборотов на холостом ходу. При этом винт количества остается в неизменном положении.
2. После выставляются обороты, превышающие изначальное значение на 100-120 об/мин.
3. Вышеописанные действия рекомендовано проделать дважды для надежности.
4. После закручивается винт качества до установления оборотов нормальной величины.

Особенно эффективно проводить регулировка холостого хода при наличии тахометра высокой точности. Подобную работу можно проводить в любое время, но наиболее целесообразно – два или три раза в течение одного года.

Регулировка поплавкового механизма

Любая настройка карбюратора должна включать в себя регулировку поплавкового механизма – ответственная и чрезвычайно важная задача. Но никаких сложностей в проведении такой работы не должно возникнуть даже у тех, кто только недавно стал владельцев автомобиля с карбюраторной системой питания. Однако стоит понимать, что любые неточности в корректировки могут привести к дальнейшим перебоям в работе системы питания

Именно поэтому важно подготовиться самым тщательным образом, прежде чем приступать к манипуляциям с этим механизмом

Порядок действий:

1. Снимается верхняя часть корпуса.
2. Примерно на четверть откачивается топливо.
3. Устанавливается коленвал в такое положение, чтобы движению диафрагмы топливного насоса ничего не мешало.
4. Вручную подкачивается бензин.
5. Как только необходимый уровень топлива установлен, хвостовик штангенциркуля с установленной высотой на 21.5 мм опускается между стенкой и запорной иглой.

При регулировке заплечики штангенциркуля упрутся в верхнюю часть корпуса, а хвостовик соприкоснется с топливом. При низком уровне язычок необходимо подогнуть вверх, а при высоком, соответственно, вниз

Важно после изменения положения язычка каждый раз сливать топливо из камеры

Разборка карбюратора

Отворачивать винты крепления дроссельных заслонок на осях и снимать заслонки без крайней необходимости не рекомендуется, так как их смещение может привести к заеданию заслонок в каналах.

Запрессованные в корпус латунные соединительные трубки каналов вынимать не следует во избежание нарушения плотности их посадки.

Разбирать карбюратор следует только в крайнем случае.

Если промывка и продувка сжатым воздухом без разборки не устраняют заедания дроссельных и воздушной заслонок и не приводят к полной очистке жиклеров и каналов от отложений, то нужно разобрать и промыть детали карбюратора.

Отсоединить тягу 1 привода воздушной заслонки от профильного рычага, вынув шплинт 2 из отверстия на ее изогнутом конце

Вывернуть семь винтов крепления крышки к корпусу и снять крышку карбюратора

Вывернуть два винта крепления корпуса дроссельных заслонок и, выведя из зацепления соединительную серьгу, снять корпус

Отвернуть три винта 1 крепления и снять крышку 2 вакуумной диафрагмы пускового устройства карбюратора

С обратной стороны крышки карбюратора вывести из зацепления с рычагом пускового устройства отогнутый конец штока диафрагмы пускового устройства карбюратора.

Снять диафрагму 1 с крышки карбюратора.

Отсоединить оттяжную пружину 1 воздушной заслонки от пальца крышки. Отвернуть два винта 2 и сиять крышку 3 канала вентиляции поплавковой камеры.

Отвернуть винт 4 крепления и сиять распылитель 5 эконостата.

Отвернуть винты крепления и снять рычаги привода пускового устройства.

Снять аккуратно с нижнего фланца корпуса крепления теплоизоляционную прокладку, и снять

Отвернуть два винта 1 микровыключатель 2 системы ЭПХХ.

Вынуть шплинт 4 и снять с оси рычаг 3 управления воздушной заслонкой вместе с профильным рычагом 5.

Вывернуть отверткой заглушку 1 отверстия оси поплавка и вынуть расположенную под ней алюминиевую уплотнительную шайбу.

Пинцетом или круглогубцами вынуть ось поплавка и снять поплавок 4 и иглу 3 запорного клапана.

Вывернуть седло 2 из корпуса карбюратора.

Отвернуть четыре винта 1 крепления и снять крышку 2 ускорительного насоса вместе с рычагом.

Снять диафрагму ускорительного насоса и расположенную под ней отжимную пружину.

Вывернуть пустотелый топливоподающий болт 1 и снять его вместе с коллектором 2 и алюминиевыми уплотнительными шайбами 3.

Вынуть из коллектора 2 топливоподающий болт 1 вместе с сетчатым фильтром и снять с него алюминиевые уплотнительные шайбы 3.

Вывернуть из стенки поплавковой камеры сливную пробку с уплотнительной шайбой.

Тщательно подобранной отверткой (во избежание повреждения деталей, изготовленных из латуни) вывернуть из корпуса воздушные 3 и топливные 2 жиклеры главной дозирующей системы, воздушные жиклеры 4 и 5 холостого хода и переходной системы.

Отвернуть расположенные по бокам корпуса резьбовые пробки 1 и вывернуть топливные жиклеры системы холостого хода и переходной системы, расположенные под пробками.

Вывернуть пустотелый топливоподающий винт 6 крепления распылителя ускорительного насоса и снять распылитель 7 вместе с уплотнительными алюминиевыми шайбами.

Отвернуть три винта крепления и снять блок 1 ЭПХХ вместе с уплотнительной прокладкой корпуса карбюратора.

При необходимости замены диафрагмы ЭПХХ отвернуть четыре винта скрепления клапана ЭПХХ и снять клапан в сборе.

Затем, аккуратно отделив от диафрагмы крышку клапана, вынуть из корпуса клапана диафрагму вместе с пружиной.

Для разборки механизма привода дроссельных заслонок нужно отвернуть гайки крепления деталей привода на осях заслонок, предварительно промаркировав расположение деталей на осях, и снять детали

После разборки промыть детали карбюратора в бензине или растворителе, затем продуть сжатым воздухом все каналы в деталях карбюратора.
