Конструкция и устройство двигателя змз-402

Сборка

Сборку я начал с замены танчика на новый от газели, вкрутив в него штуцер на 18:

В термостате напильником сточил дефекты литья, что на доли % улучшит циркуляцию ОЖ :

Также слегка «раздрючил» канал подачи масла из отвестия до опоры оси коромысел (видно на фото), там были небольшие заусенцы:

Далее приступил к замене поршневых колец. Перед этим аккуратно соскоблил нагар с поршня (он, оказывается, алюминиевый):

Далее меняем сальниковую набивку. Я купил дешёвую за 15 рублей, поменял только в нижнем держателе, так как коленчатый вал не снимал. Несмотря на всё на это эта 15 рублёвая набивка уже год держит синтетику ТНК 5в40 при периодической раскрутке движка до 5000 обмин. Насколько я понимаю набивка течёт при больших биениях, при сильном износе шеек и вкладышей.

Следующим этапом является установка ГБЦ на шпильки я намотал фум-ленты, по причине того, что это тефлон (фторопласт), а он чрезвычайно химически стоек и достаточно термостоек. Вообще, на все шпильки/болты, склонные к закисанию я наматываю фум-ленту, в нагруженных местах она порвётся, а полости заполнит, отчего в них не образуется ржавчина. Сама же фум-лента никуда не денется:

Прокладку я поставил с треугольными окошками. С завода стояла такая же:

Также применил небольшое ноу-хау, написал на башке порядок затяжки гаек

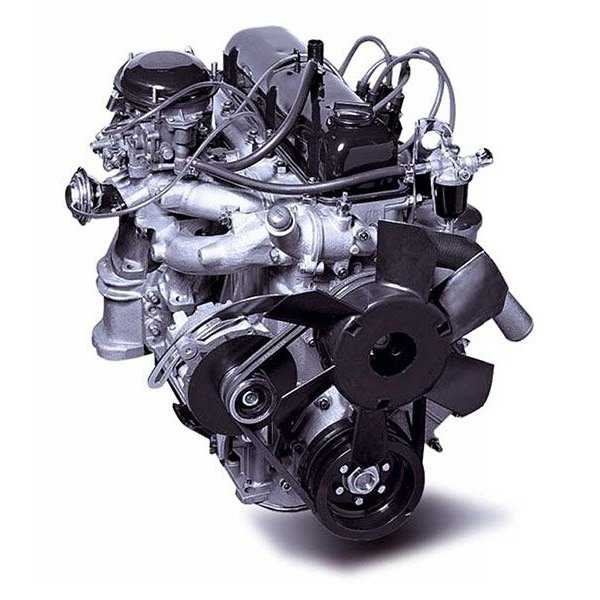

Технические данные ЗМЗ 402

Четырёхтактный бензиновый ДВС с рядным расположением четырёх цилиндров. Производился на ЗМЗ с 1981 г., по 2022 год.

• Точный объём мотора 2445 куб., сантиметров.
• БЦ изготовлен из особо прочного алюминия, гильзы мокрые, стальные имеют непосредственное соприкосновение с охлаждающей жидкостью.
• Система питания 402 мотора карбюратор.
• Ход поршня равен диаметру цилиндра,92 мм., в народе такие двигателя называют квадратными. Они отличаются высокой надёжностью.
• Работа цилиндров осуществляется в определённом порядке 1, 2, 4, 3.
• Степень сжатия зависит от модификации и применяемого вида бензина, для двигателей, где используется АИ 92 степень сжатия составляет 8.2:1, моторы с АИ 76 имеют степень сжатия 6.7:1.
• Мощность ЗМЗ 402 при 4500 оборотов мин., составляет 100 и 90 л., сил в зависимости от модели ДВС.
• Крутящий момент при 2500 оборотов мин., 182 и 172 Нм.
• Вес ДВС ЗМЗ 402 181, 184 килограмм.

Масло – какой расход, когда менять, какое заливать

Допустимый расход моторной смазки 0,1 л., на 1000 км пробега. Используемые виды масла: 15W40, 5W40, 10W40, 10W30. Объём масла в движке 6 л., при замене брать 5.8 л. Период замены моторной смазки по данным завода изготовителя 10000 км., чтобы увеличить ресурс ДВС лучше замену масла производить через 5 тыс., километров.

Нормальная рабочая температура ДВС 90C.

Ресурс двигателя

Ресурс работы ЗМЗ 402 по данным производителя 200 тыс., км. При правильном обслуживании и бережной эксплуатации этот мотор может проехать более 300 тыс., километров.

Причины проведения капитального ремонта

Но сперва узнаем, зачем нужно разбирать работающий движок. А причин тому может быть многочисленное количество. От обычной «капиталки», которая делается один раз в 200 тысяч километров на любом моторе до серьезных неисправностей с коленвалом и полного износа движка.

Далее приведены причины, по которым ремонтируют двигатель:

• поедание ржой важных частей, изготовленных из металла. Это главная причина из-за которой разбирают полностью движок. Так как даже при тщательном уходе за двигателем ЗМЗ 402, коррозии и усталости металла не избежать;
• механические повреждения. Подобные поломки возникают из-за неправильного ухода за силовым агрегатом или, когда уход вообще отсутствует. Например, не вовремя замененный ремень газораспределительного механизма может привести к загибу клапанов;
• манера езды по дорогам автовладельца. Постоянные рывки, дерганья, езда на повышенных оборотах повышает риск капитального ремонта силового агрегата;
• неправильное хранение. Если движок постоянно хранится в сыром холодном помещении, то смазочная жидкость не сможет выполнять функции оптимально. А значит увеличится износ деталей. Вообще следует держать автомобиль в теплом и сухом гараже.

Причины были рассмотрены. А теперь давайте глянем с чего начинать капитальный ремонт двигателя ЗМЗ 402.

Причины проведения капитального ремонта

Но сперва узнаем, зачем нужно разбирать работающий движок. А причин тому может быть многочисленное количество. От обычной «капиталки», которая делается один раз в 200 тысяч километров на любом моторе до серьезных неисправностей с коленвалом и полного износа движка.

Далее приведены причины, по которым ремонтируют двигатель:

• поедание ржой важных частей, изготовленных из металла. Это главная причина из-за которой разбирают полностью движок. Так как даже при тщательном уходе за двигателем ЗМЗ 402, коррозии и усталости металла не избежать;
• механические повреждения. Подобные поломки возникают из-за неправильного ухода за силовым агрегатом или, когда уход вообще отсутствует. Например, не вовремя замененный ремень газораспределительного механизма может привести к загибу клапанов;
• манера езды по дорогам автовладельца. Постоянные рывки, дерганья, езда на повышенных оборотах повышает риск капитального ремонта силового агрегата;
• неправильное хранение. Если движок постоянно хранится в сыром холодном помещении, то смазочная жидкость не сможет выполнять функции оптимально. А значит увеличится износ деталей. Вообще следует держать автомобиль в теплом и сухом гараже.

Силовые агрегаты, устанавливаемые на Газель

При установке нового двигателя, многие автовладельцы сомневаются какой лучше брать движок для Газели. Опытные механики советуют решить вначале, что собирается хозяин Газели делать со своей машиной. Исходя из сделанного решения, покупать дизельный или бензиновый двигатель.

Например, если автовладелец желает сэкономить на покупке, то опытные механики советуют брать ЗМЗ 402. Какие положительные стороны у данного двигателя:

• в сервис-центрах продается много бу моторов данной модели;
• ест любое масло и работает без изменений в худшую сторону, если резко поменяется качество смазывающего средства;
• при снятии оригинального движка, автовладельцу не потребуется ничего переделывать.

Но есть и отрицательные стороны у этого движка:

• слабая динамика;
• слабая мощность;
• устаревший вид мотора;
• сложное и капризное устройство карбюратора.

А теперь давайте разберем подробно каждые из описанных ниже двигателей для Газель.

Двигатель ЗМЗ 402

ЗМЗ 402 подходит для Газели. Устанавливается и на модели Волги. Среди перечисленных преимуществ, которые были описаны выше, наблюдаются такие недостатки, как:

• порванный задний сальник коленвала. Его рвет после того, как набраны две тысячи оборотов. Из двигателя начинает выливаться масло. После замены все повторяется;
• дрожь и дерганье двигателя на холостых оборотах;
• перегрев мотора. Из-за перегрева начинают вдавливаться шайбы. Поэтому рекомендуется делать подтяжку всех болтов движка каждые две тысячи километров.

В остальном двигатель ЗМЗ 402 встанет в Газель, как родной. Ничего не придется переделывать. К тому же детали на него всегда можно найти. Продаются они по низкой цене.

Двигатель ЗМЗ 405

Мотор в целом похож на 406. Только лишь немного отредактирован. Добавлена мощность двигателя. При установке на Газель даст прыти микроавтобусу, которой не было у него с предыдущими моторами.

В остальном есть много недостатков. Например таких, как:

• течь смазывающего средства;
• высокий расход бензина;
• двигатель частенько глохнет. Это случается из-за того, что начинаются проблемы с высоковольтными проводами;
• шум и стук из-за гидрокомпенсаторов. Кстати, последних хватает всего на 50 тысяч километров пробега.

Существует две серии движка: инжекторная и карбюраторная. Инжекторная немногим лучше карбюраторной. Но опытные механики советуют покупать 405, если выбор стоит между силовыми агрегатами ЗМЗ 405 и ЗМЗ 406.

Двигатель ЗМЗ 406

ЗМЗ 406 считается лучшим среди остальных моторов. Он гораздо лучше 402, но уступает 405. Алюминиевый блок заменен чугунным. Распределительных валов стало 2. Это верхний и нижний распредвалы.

На движок установлены гидрокомпенсаторы. Теперь автовладельцам не придется постоянно уменьшать зазоры клапанов. Двигатель имеет 16 цилиндров.

Несмотря на описанные преимущества у силового агрегата имеются следующие недостатки:

• клин газораспределительного механизма;
• повреждения цепи ГРМ;
• перегрев мотора;
• повреждения маслосъемников и сальников;
• стук из-за гидрокомпенсаторов;
• проблемы с электроникой.

При правильном и постоянном уходе двигатель, установленный на Газель, пройдет больше 300 тысяч километров.

Двигатель ЗМЗ 409

ЗМЗ 409 считается самым лучшим двигателем для установки в Газель. Блок цилиндров у него отлит из серого чугуна. Перегрева у двигателя почти не бывает, потому что между цилиндрами находятся каналы, в которых течет охлаждающая жидкость.

Масляный картер находится снизу БЦ. ГБЦ создана из алюминиевого сплава. Впускные клапана находятся справа, а выпускные – слева. Недостатков почти не имеет. Опытные механики советуют проходить регулярный профилактический осмотр. И тогда нареканий к двигателю не будет.

Характеристики двигателя ЗМЗ-402

Производство	ЗМЗ
Марка двигателя	ЗМЗ-402
Годы выпуска	1981-2006
Материал блока цилиндров	алюминий
Система питания	карбюратор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	2
Ход поршня, мм	92
Диаметр цилиндра, мм	92
Степень сжатия	8.2 6.7*
Объем двигателя, куб.см	2445
Мощность двигателя, л.с./об.мин	100/4500 90/4500*
Крутящий момент, Нм/об.мин	182/2500 172/2500*
Топливо	92 76*
Экологические нормы	—
Вес двигателя, кг	181 184**
Расход топлива, л/100 км — город — трасса — смешан.	13.5 — —
Расход масла, гр./1000 км	до 100
Масло в двигатель	5W-30 5W-40 10W-30 10W-40 15W-40
Сколько масла в двигателе	6
При замене лить, л	5.8
Замена масла проводится, км	10000 (лучше 5000)
Рабочая температура двигателя, град.
Ресурс двигателя, тыс. км — по данным завода — на практике	200 200
Тюнинг — потенциал — без потери ресурса	120-130
Двигатель устанавливался	ГАЗ 2410 ГАЗ 3102 ГАЗ 31029 ГАЗ 3110 ГАЗ 31105 ГАЗ Газель ГАЗ Соболь

Полная разборка двигателя 402

Сливаем из двигателя масло

Сливаем из двигателя охлаждающую жидкость и снимаем радиатор.

Отсоединяем от выпускного коллектора приемные трубы

Снимаем карбюратор и крыльчатку вентилятора. Это убережет их от случайного повреждения.

Ключом на 14 выворачиваем штуцер и отсоединяем шланг масляного радиатора.

Второй шланг масляного радиатора отсоединяем от крышки распределительных шестерен

Запомнив или записав расположение остальных шлангов и электропроводки, отсоединяем их.

Ключом «на 12» отворачиваем два болта и снимаем с картера сцепления цилиндр выключения сцепления.

Снимаем коробку передач.

Отсоединяем «массовый» провод от крышки картера сцепления.

Ключом «на 17» отворачиваем два болта крепления двигателя к опорам.

Показания к капитальному ремонту

Собственно показаний к капитальному ремонту 2 – это повышенный расход бензина и/или масла. В принципе всё. Любая неисправность двигателя (и не только, а также ходовой, например) так или иначе приведёт к тому, что возрастёт расход ГСМ. При этом в динамике авто не потеряет (ну если только не всё крайне запущено, вроде прогоревшего поршняклапана). Для любого авто производитель указывает нормальный расход как бензина так и масла. В случае Волги с ЗМЗ 402 расход бензина в городе должен быть 13,8 литра на 100 км, а масла должно расходоваться не более 250 грамм на 100 км.

В моём случае, расход был 25-30 литров, масла же приходилось доливать по литру в месяц, при пробеге менее 400 км. Расход бензина замерялся по одометру. Как показало дальнейшее развитие событий, в повышенный расход помимо износа непосредственно двигателя, свой вклад вносили также буксующее сцепление и подклинивающая тормозная колодка, а также заглушенная система ЭПХХ.

Капиталка была сделана год назад, по завершении обкатки получилось, что зимой при нормальной езде (без буксовок) укладывался в 20 литров, летом расход был 14-16 литров при езде средней степени агрессивности. Во время обкатки активно решалась проблема течей масла и к моменту завершения обкатки двигатель был переведён на синтетику, на которой и ездит до сих пор.

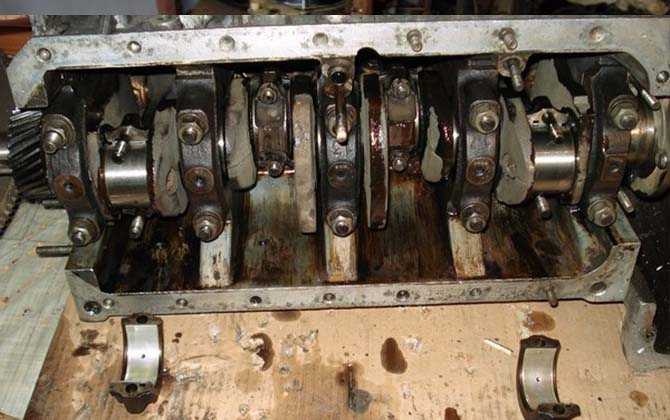

Конструкция БЦ ЗМЗ 402

Блок цилиндров данного силового агрегата отливался из сплава прочного алюминия. Отливка изделия производилась по двум технологиям. Для повышения герметичности и лучшего заполнения микропор БЦ пропитывался и термически обрабатывался специальной смолой. Такая технология называлась — кокильное литьё. Так же, использовался метод литья под высоким давлением. Метод изготовления БЦ зависел от модификации двигателя и от года выпуска. Так БЦ ЗМЗ 4022.10 всегда отливали в кокиль. БЦ 4021.10 изготавливали только под высоким давлением. А самый распространённый движок 402.10 изготавливали разными способами в зависимости от года выпуска.

В зависимости от изготовления БЦ гильзы по-разному фиксируются в блоке. Так, для блока изготовленного кокильным методом, гильзы имеют верхний бури и фиксируются по верху БЦ. Блок цилиндров изготовленный под высоким давлением имеет сверху открытую рубашку и фиксация гильз в нём, происходит по дну БЦ.

Верхний контур БЦ имеет десять бобышек, предназначенных для крепления ГБЦ. Внизу блока находятся четыре отсека, разделяющиеся перегородками. Эти перегородки, в свою очередь служат, опорами для коренных подшипников коленвала ЗМЗ. Крышки подшипников выполняются из коварного чугуна и крепятся с помощью двух шпилек, имеющих диаметр 12 мм.

Крышка для первого подшипника, обрабатывается со стороны торцов, чтобы установить для упорного подшипника шайбы. Внутренние стенки всех крышек обрабатываются совместно с блоком. Поэтому при сборке, каждую нужно ставить на своё место. Три средние крышки имеют нумерацию. А первую с пятой перепутать невозможно, так как первая обрабатывается ещё и с торцов.

На торец БЦ, расположенный впереди, через поролоновую прокладку, устанавливается крышка шестерён. В крышке имеется манжета из резины, необходимая, чтобы уплотнить носок коленвала.

К торцу БЦ сзади, крепиться болтами, выполненный из алюминия картер сцепления. КС требует точной регулировки установочными штифтами. Точность установки необходима для безупречной работы МКПП.

Картер сцепления, его задний торец и отверстие под вал МКПП, для соблюдения соосности, обрабатываются совместно с БЦ. Поэтому нужно ставить только родной картер сцепления. С другого двигателя его поставить не получиться, будит нарушена соосность первичного и коленчатого вала.

Подробная разборка 402 двигателя

Цилиндры ДВС изготовлены из особо прочного чугуна, их конструкция представлена мокрыми вставными гильзами. Рубашка с охлаждающей жидкостью, в них, проходит непосредственно вдоль наружной стенки цилиндров. Фиксация гильз зависит от способа изготовления БЦ, конкретно об этом рассказано в начале главы. Уплотнение гильзы происходит внизу, медной мягкой прокладкой, а сверху, прокладкой ГБЦ.

Для надёжного уплотнения, верх гильзы, должен выступать над БЦ не менее чем на 0.02 мм., и не более 0.1 мм. Разница по высоте между гильзами, стоящими на одном двигателе, должны быть меньше 0.055 мм. Такая точность достигается путём сортировки и подбора гильз и блоков по допустимым расстояниям.

История создания 402 двигателя

Изначально силовая установка разрабатывалась для автомобиля «Волга» с целью замены устаревшего ГАЗ-21. Конструирование проходило медленно, за это время мотор обзавёлся модификациями ЗМЗ-24Д и ЗМЗ-4021. Первое изделие поставили на конвейер в 1958 году, для того времени это новое устройство, которое планировалось эксплуатировать на ГАЗ-56. Однако автомобиль так и не выпустили, поэтому мотор перекочевал на Волгу-24. Эксплуатационные показатели двигателя на высоте, поэтому изделие начали применять и на других машинах.

Поскольку починка «24Д» обходилась дорого, двигатель просуществовал до 72 года. Впоследствии, мотор подвергся доработки и в 1980 сменил маркировку на «ЗМЗ-402». Говоря о 402 моторе, стоит подразумевать линейку изделий. За время эксплуатации двигатель переделывали и дорабатывали, пытаясь то приспособить под дешёвый бензин, то улучшить показатели горения. Базой оставалась модель ЗМЗ-402.10, на основе которой строились остальные установки. Узнаваемой чертой мотора флагманского мотора было новое, для того времени зажигание, позаимствованное у японского производителя «Honda». Год 96 ознаменовался выходом младшего собрата, «ЗМЗ-406», который превосходил предшественника по показателям. До 2006 года моторы выпускались параллельно, после, создание «402» было остановлено.

ГАЗ 24-10:

Показания к капитальному ремонту

Собственно показаний к капитальному ремонту 2 – это повышенный расход бензина и/или масла. В принципе всё. Любая неисправность двигателя (и не только, а также ходовой, например) так или иначе приведёт к тому, что возрастёт расход ГСМ. При этом в динамике авто не потеряет (ну если только не всё крайне запущено, вроде прогоревшего поршняклапана). Для любого авто производитель указывает нормальный расход как бензина так и масла. В случае Волги с ЗМЗ 402 расход бензина в городе должен быть 13,8 литра на 100 км, а масла должно расходоваться не более 250 грамм на 100 км.

В моём случае, расход был 25-30 литров, масла же приходилось доливать по литру в месяц, при пробеге менее 400 км. Расход бензина замерялся по одометру. Как показало дальнейшее развитие событий, в повышенный расход помимо износа непосредственно двигателя, свой вклад вносили также буксующее сцепление и подклинивающая тормозная колодка, а также заглушенная система ЭПХХ.

Капиталка была сделана год назад, по завершении обкатки получилось, что зимой при нормальной езде (без буксовок) укладывался в 20 литров, летом расход был 14-16 литров при езде средней степени агрессивности. Во время обкатки активно решалась проблема течей масла и к моменту завершения обкатки двигатель был переведён на синтетику, на которой и ездит до сих пор.

Обкатка

Первичная притирка колец осуществлялась шарманкой (кривым стартером), то есть когда ещё гбц не была установлена, я налил масла сверху в гильзы и крутил. То есть выдалась какая пауза, я подход – 50 обротов. Особенно туго стало после замены набивки, суммарно я руками сделал в районе 500-1000 оборотов, в результате движок стартером запустился без напряга. Обкатывал я на том же масле, на котором ездил до капиталки – полусинтетике ТНК 10в40. При езде старался держать 2100 оборотов, не раскручивая более 2500. Без каких бы то ни было динамичных обгонов. Неделю покатавшись по городу, затем сделал круг почёта вокруг города, примерно 80 км по объездной дороге. При этом ехал строго 2100 оборотов на 5й передаче – это примерно 80 кмч по жпс, по спидометру было 90. Всё время обкатки я воевал с течами масла, и к моменту завершения 1000 км все каналы течи были устранены и я со спокойной совестью перешёл на синтетику.

Будет полезно: Какая керамическая смазка лучше. обзор рейтинга (топ 7)

Источник

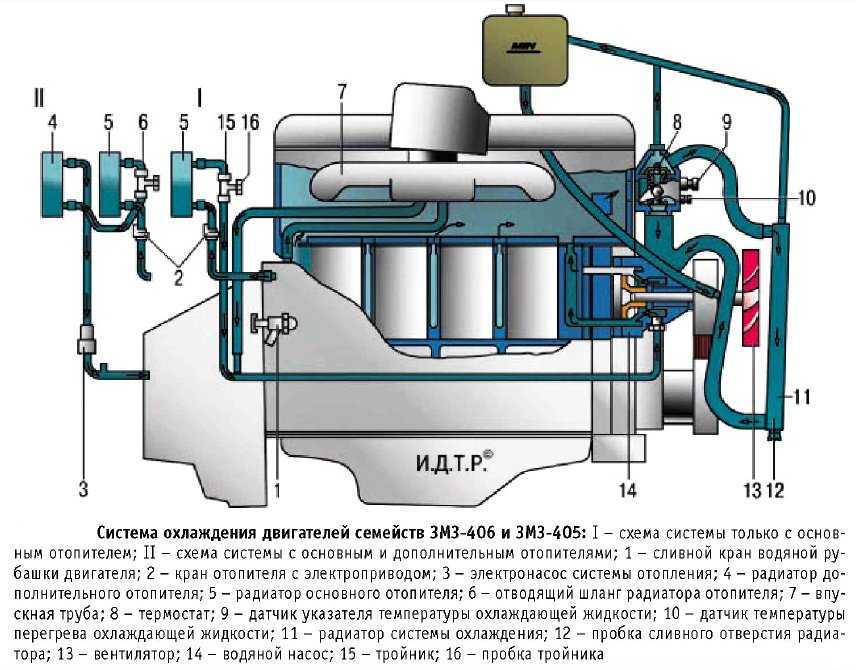

Замена прокладки ГБЦ двигателя ЗМЗ-406

Обычно прокладку головки блока меняют при следующих повреждениях:

— Прорыв газов в систему охлаждения;

— Попадание в систему охлаждения масла;

— Недостаточная компрессия в одном или нескольких цилиндрах (менее 1 МПа).

Снятие

Головку блока можно снять с ресивером и выпускным коллектором.

Если головку блока снимают с двигателя, установленного на автомобиле, нужно предварительно выполнить следующие операции:

Отсоединить топливопроводы подачи и слива топлива.

Снять аккумуляторную батарею.

Слить жидкость из системы охлаждения двигателя.

Снять катушки зажигания.

Отсоединить штекерную колодку датчика фазы от жгута проводов.

Отвернуть винты и отсоединить провода от датчиков указателя давления масла 1 и аварийного давления масла 2.

Отсоединить штекерные колодки от датчиков температурного состояния двигателя 5, указателя температуры охлаждающей жидкости 4, сигнализатора перегрева охлаждающей жидкости 3.

Ослабить затяжку хомута и снять со штуцера 6 термостата шланг к расширительному бачку.

Ослабить затяжку хомута 1 и снять со штуцера шланг 2 к обратному клапану вакуумного усилителя тормозов.

Отсоединить штекерную колодку 3 от датчика положения дроссельной заслонки.

Отвернуть гайку 1 и снять «массовый» провод голубого цвета со шпильки на переднем конце ресивера.

Отвернуть гайку 4 и вытащить трос 3 акселератора из сектора привода воздушной дроссельной заслонки.

Отсоединить от жгута проводов штекерную колодку 2, расположенную между впускными трубами двигателя, датчика частоты вращения и синхронизации коленчатого вала, установленного около зубчатого венца шкива коленвала.

Сдвинуть сальник 3 троса с резьбового наконечника 2 оболочки троса, отвернуть гайку 1 крепления наконечника троса и вытащить наконечник 2 из кронштейна, закрепленного на впускной трубе двигателя, сдвинув его назад.

Затем вынуть трос акселератора из кронштейна вверх.

Отогнуть держатель троса акселератора и вынуть из него трос.

Отвести трос акселератора в сторону от двигателя.

Отсоединить провода от генератора.

Отсоединить штекерную колодку 1 от регулятора холостого хода.

Отвернуть гайку 2 и снять «массовые» провода со шпильки на заднем конце ресивера.

Отсоединить штекерную колодку 1 от датчика температуры воздуха.

Ослабить затяжку хомута 2 и снять шланг подачи охлаждающей жидкости со штуцера крана отопителя

Отсоединить штекерные колодки 1 от форсунок.

Разогнуть держатели 2 жгута проводов и вынуть жгут из держателей.

Отвести жгут проводов в сторону от двигателя.

Затем отсоединить приемную трубу глушителя от выпускного коллектора, отсоединить шланг от корпуса дроссельной заслонки, снять подводящую трубу радиатора, снять генератор.

Дальше порядок снятия головки блока с двигателя, снятого с автомобиля и с установленного на автомобиле, одинаковый.

Снять распределительные валы (описано в статье — Замена распредвалов двигателя ЗМЗ-406)

Ослабить затяжку хомутов 1 и снять со штуцеров корпуса дроссельной заслонки шланги 2 и 3

Шестигранным ключом «на 12» ослабляем затяжку десяти болтов, после чего отворачиваем и…

Снимаем головку блока цилиндров…

Отделяем и снимаем прокладку под головкой

Установка

Устанавливают головку блока в порядке, обратном снятию.

Перед установкой нужно очистить прилегающие поверхности головки и блока от остатков герметика и прокладки.

Провести общую дефектацию головки цилиндров.

Проверить с помощью металлической линейки и щупов, не нарушена ли плоскостность поверхности головки, прилегающей к блоку.

Для этого линейку поставить ребром на поверхность головки, посередине вдоль, а затем поперек и щупами измерить зазор между плоскостью головки и линейки.

Если зазор превышает 0,1 мм, головку нужно заменить.

Порядок затяжки болтов крепления головки блока показан на рисунке.

Болты крепления головки блока затянуть в два этапа:

Источник

Процесс капитального ремонта двигателя

Ремонт двигателя ЗМЗ 402 ничем не отличается от моторов других модификаций. Здесь также понадобиться полностью разобрать движок, промыть все детали, рассмотреть какие неисправны, заменить их. А затем только собирать силовой агрегат воедино. Опытные механики дополнительно делают диагностику на специальном стенде после сборки мотора.

Если же нет возможности провести диагностику у автовладельца, то проверять придется уже в пути. Поэтому при малом опыте или сомнения, которые преследуют новичков автолюбителей при разборке движка, лучше всего пригласить друга специалиста.

Итак, сперва рассмотрим демонтаж двигателя.

Демонтаж двигателя

Демонтаж любого мотора начинается с отключения всех электрических цепей, удаления аккумуляторной батареи из машины. Затем следует слив тосола, смазывающего моторного средства. Когда полностью будут слиты все жидкости, можно приступать к откручиванию болтов и снятию движка с машины. Процедуру выполняют на яме, чтобы иметь возможность подобраться ко всем деталям и отсоединить их.

Списком показаны шаги разборки и снятия силового агрегата:

1. удаление из-под капотного пространства воздушного фильтра, карбюратора.
2. Демонтируют трубу выпускного коллектора.
3. Снимают трамблер и свечи зажигания.
4. Полностью отсоединяют топливную систему.
5. Удаляют крыльчатку.
6. Также снимают стартер и генератор.
7. Разделяют мотор и коробку передач.
8. Снимают радиатор и впускной и выпускной коллекторы.

Когда силовой агрегат будет отсоединен от всех деталей, связывающих его с машиной, его поднимают и вытаскивают из капота. Кладут на рабочий стол и начинают разбирать. Демонтируют следующие детали:

Далее их промывают и отправляют на диагностику.

Диагностика неисправностей

В первую очередь осматривают блок цилиндров и коленвал. Если есть какие-либо трещины на корпусе БЦ, то их можно заварить. Если же трещины большие, то БЦ меняют на новый.

Коленвал также должен быть не потерт. На металле не должно быть никаких трещин или микроскопических ямок, разрывов тела металла. Проверяют металл на твердость, осматривают на наличие повреждений шейки коленчатого вала.

Далее замеряют цилиндры. По стандарту размер цилиндров равен 92 мм. Следующая таблица поможет нам побыстрее разобраться в возникшей ситуации по размерам цилиндров.

Если цилиндры имеют увеличение в размерах, то их растачивают до следующих размеров: все.

Варианты	Размеры в мм
Новый	92
1	92,5
2	93
3	93,5
4	Разгильзовка БЦ

Все размеры должны соответствовать тем, которые указаны в книге по эксплуатации двигателя.

Расточка блока

Если придется делать расточку блока цилиндров, то помните, что процедура делается только на специальном стенде. Затем идет процесс хонинговки. Хонингуют стенки цилиндров, протоки до тех пор, пока не обретут состояние стекла зеркала.

Ремонт коленчатого вала

Ремонтируют коленвал на станке, который находится в сервис-центре. Поэтому, если вы заметили, что коленчатый вал вашего двигателя поврежден, то не следует пытаться исправить проблему собственными руками.

Шейки коленвала должны быть точно отшлифованы под размер вкладыша.

Ремонт головки блока

Если корпус ГБЦ в сохранности, то может быть потребуется замена следующих элементов:

• клапаны впуска и выпуска;
• направляющие втулки;
• сальники;
• распределительный вал.

Опытные механики до того, как установят новые втулки, протачивают их. Другие же ставят бронзовые втулки. Но подобные детали обойдутся дороже автовладельцу. Все зазоры вымеривают до миллиметра, чтобы не возникло проблем в работе силового агрегата в будущем.

Процесс сборки

После того как все детали отремонтированы, заменены на новые, начинается процесс сборки мотора. Он также не сложен. Главное знать, что и откуда было снято.

Шаги процедуры сборки после ремонта двигателя таковы:

1. Проводится установка коленвала и вкладышей. Все фиксируют бугелями.
2. Поршни и шатуны соединяют.
3. Крепят нижнюю шейку шатуна к коленвалу.
4. Ставят помпу и закрывают поддон.
5. Монтирую сцепление.
6. Затем делают балансировку с коленвалом.
7. Монтируют ГБЦ. На ГБЦ кладут прокладку, смазанную графитовой смазкой.
8. Ставят крышку клапанов.
9. Далее собирают двигатель в обратном порядке.

После сборки проводят обкатку движка.

Обкатка

В гараже обкатку ДВС делают на горячую. Процедура заключается в следующих деталях:

1. Вручную накачивают горючее.
2. Запускают двигатель ЗМЗ 402.
3. Поднимают обороты до 1200 в минуту.
4. Через 5 минут увеличивают до 2000.
5. Спустя семь минут опускают до 1200.
6. Через две минуты глушат движок.

Затем регулируют клапаны, и процесс повторяется

При этом нужно обратить внимание на необычные стуки или подтеки после ремонта двигателя. Все неполадки устраняют

Конструкция двигателя ЗМЗ-402

Двигатели ЗМЗ-402 устанавливают на автомобили «Волга», «УАЗ», «Газель»

Двигатели неплохо зарекомендовали себя во время эксплуатации. Неприхотливые и легко ремонтируемые, в гаражных условиях.

Двигатели рядные четырехцилиндровые, оборудованы карбюраторами и бесконтактной системой зажигания.

Оба аналогичны по конструкции, но двигатель мод. 4021 дефорсированный.

Рис. 1. Вид двигателей мод. 402 и 4021 с левой стороны

Рис. 2. Вид двигателей мод. 402 и 4021 с правой стороны

Рис. 3. Поперечный разрез двигателей мод. 402 и 4021

Блок цилиндров отлит из алюминиевого сплава. В него вставлены гильзы цилиндров, отлитые из износостойкого чугуна.

В нижней части блока выполнены пять опор коренных подшипников.

Крышки коренных подшипников изготовлены из ковкого чугуна и крепятся к блоку двумя шпильками.

Крышки подшипников обрабатывают совместно с блоком, поэтому их нельзя менять местами.

Крышка первого подшипника обработана по торцам совместно с блоком для установки двух упорных шайб для ограничения осевого перемещения коленчатого вала.

На крышках 2-го, 3-го и 4-го подшипников выбиты их порядковые номера.

К переднему торцу блока крепится крышка распределительных шестерен, отлитая из алюминиевого сплава, в которую вставлена манжета коленчатого вала.

К заднему торцу блока крепится картер сцепления. Снизу к блоку крепится масляный картер, сверху — головка блока цилиндров.

Головка блока отлита из алюминиевого сплава. В ней вертикально установлены впускные и выпускные клапаны.

Привод клапанов осуществляется от распределительного вала, расположенного в блоке цилиндров, через толкатели, штанги и коромысла.

Ось коромысел клапанов установлена в головке блока на стойках.

В головке блока с большим натягом установлены седла и направляющие втулки клапанов.

В нижней части головки блока выполнены камеры сгорания.

Головки блоков двигателей мод. 402 и 4021 отличаются по объему камер сгорания и высоте.

Высота головки блока двигателя мод. 402 равна 94,4 мм, мод. 4021 — 98 мм.

Сверху головка блока закрыта выштампованной из листовой стали крышкой.

Поршни отлиты из алюминиевого сплава, донышко поршня плоское.

Для правильной установки поршня в цилиндр на боковой стенке у бобышки под поршневой палец отлита надпись: «Перед».

Поршень устанавливают в цилиндр так, чтобы эта надпись была обращена к передней части двигателя.

На каждом поршне установлены два компрессионных и одно маслосъемное кольца.

Верхнее компрессионное кольцо отлито из высокопрочного чугуна.

Рабочая поверхность этого кольца покрыта слоем хрома для увеличения износостойкости.

Рабочая поверхность нижнего компрессионного кольца, отлитого из серого чугуна, покрыта слоем олова, что улучшает его приработку.

На внутренней поверхности этого кольца есть проточка.

Кольцо должно устанавливаться этой проточкой вверх, к днищу поршня.

Маслосъемное кольцо состоит из четырех элементов: двух стальных дисков и двух расширителей, осевого и радиального.

Рабочая поверхность дисков покрыта слоем хрома.

Поршень крепится к шатуну поршневым пальцем «плавающего» типа, т.е. палец не закреплен ни в поршне, ни в шатуне.

От перемещения палец удерживается двумя пружинными стопорными кольцами, которые установлены в канавках бобышек поршней.

Шатуны стальные кованые, со стержнем двутаврового сечения. В верхнюю головку шатуна запрессована втулка из оловянистой бронзы.

Нижняя головка шатуна с крышкой, которая крепится двумя болтами. Гайки шатунных болтов стопорятся герметиком «Унигерм–9».

Крышки шатунов обрабатывают совместно с шатуном, поэтому их нельзя переставлять с одного шатуна на другой.

На шатунах и крышках шатунов выбиты номера цилиндров.

В стержне шатуна у нижней головки выполнено отверстие для смазывания зеркала цилиндра.

Это отверстие должно быть направлено вправо в сторону, противоположную распределительному валу.

Масса поршней, собранных с шатуном, не должна отличаться более чем на 12 г для разных цилиндров.

В нижнюю головку шатуна устанавливают тонкостенные шатунные вкладыши.

Коленчатый вал отлит из высокопрочного чугуна.

От осевого перемещения вал удерживается упорными шайбами, установленными на передней шейке.

В заднем торце вала есть гнездо для установки шарикового подшипника первичного вала коробки передач.

К заднему концу коленчатого вала четырьмя болтами крепится маховик, отлитый из серого чугуна.

Двигатель УАЗ 417

Двигатель ульяновского завода модели 417 выпускается в различных модификациях, имеет алюминиевые блок и головку блока цилиндров, 4 цилиндра в один ряд, по 2 клапана на цилиндр. «417-ые» моторы имеют карбюраторную топливную систему:

• на модификацию 417 устанавливается однокамерный карбюратор;
• УМЗ-4178 оснащается двухкамерным карбюратором.

Технические характеристики УМЗ-417 следующие:

• объем – 2445 см³;
• мощность – 90 л. с.;
• диаметр поршней – 92 мм;
• степень сжатия (компрессия в цилиндрах) – 7,1;
• ход поршня – 92 мм;
• тип применяемого топлива – бензин А-76.

У ДВС УМЗ-417, кроме 4178, также существуют и другие модификации:

• 4175 – двигатель, рассчитанный на использование бензина Аи-92 (98 л. с., степень сжатия – 8,2);
• 10-10 – ДВС с головкой блока от модели 421 и с резиновым задним сальником.

Авто соболь

Можно ли поставить на учет авто соболь если сделана замена двигателя 405 на 406 Автомобиль соболь.

5.1. Здравствуйте Елена. Ваш вопрос. Есть собственность на квартиру в жакте и землю, но земля фактически не разделена.

Есть собственность на квартиру в жакте и землю. Не понятно у кого собственность у Вас или у администрации. Земля общего пользования. Надо ставить, что бы не мешать соседям.

Регистрация замены двигателя в ГИБДД в 2021 году регламентируется правилами, которые определены в разделе 4 главы V «ТР ТС 018/2011. О безопасности колесных транспортных средств» (утвержден Решением Комиссии Таможенного союза от 09.12.2011 N 877).

Имейте в виду: если модель двигателя, которую вы устанавливаете, отличается по объему и другим параметрам, это может повлиять и на величину транспортного налога.

Теперь вы знаете, нужна ли перерегистрация автомобиля при смене двигателя. Не забудьте также сообщить номер нового мотора в страховую компанию, где оформляли полис КАСКО, иначе при наступлении страхового случая возникнут проблемы с выплатой возмещения.
