Как снять вискомуфту на уаз патриот 409 двигатель

Как резать диффузор вентилятора?

Как резать диффузор вентилятора?

Сообщение korobkov » Пт мар 09, 2012 17:46

Сообщение Макашев М.К. » Пт мар 09, 2012 19:18

Сообщение luchsergey » Пт мар 09, 2012 19:18

болгаркой на снятом сегмент снизу чтоб вынался без снятия виски.

токо потом я всеравно и виску и резаный диффузор выкинул.предварительно прикинуть наскоко виска торчит,тк этот вырез прилично убивает эфективность вискиного пропеллера.

Сообщение TRUCKER » Пт мар 09, 2012 20:20

Сообщение poLevoz » Пт мар 09, 2012 20:32

Сообщение Volodya » Вс мар 11, 2012 08:37

Сообщение Patriot.ru » Ср мар 14, 2012 09:18

Сообщение luchsergey » Ср мар 14, 2012 09:30

Сообщение Volodya » Ср мар 14, 2012 18:15

Сообщение luchsergey » Ср мар 14, 2012 18:36

Сообщение tihonya63 » Ср мар 14, 2012 18:52

Сообщение luchsergey » Ср мар 14, 2012 19:53

Сообщение vladikor14 » Ср авг 07, 2013 07:57

Суть проблемы

Вискомуфта представляет собой герметичный корпус, заполненный вязкой рабочей жидкостью на основе силикона. Внутри кожуха расположено 2 диска с направляющими лопатками, крутящий момент передается потоками масла.

Характеристики жидкости позволяют плавно регулировать частоту вращения выходного вала и установленной на нем крыльчатки вентилятора. Конструкция обеспечивает поддержание теплового режима мотора на средних и высоких оборотах.

При падении оборотов двигателя до режима холостого хода происходит снижение интенсивности перемешивания рабочей жидкости в корпусе муфты, что вызывает уменьшение числа оборотов вентилятора. Падение скорости потока воздуха приводит к тому, что радиатор и рубашка движка начинают перегреваться. Проблема наблюдается при движении в затяжных пробках или при езде по пересеченной или заболоченной местности на низкой скорости.

При охлаждении элемента (потоком воздуха от радиатора) крыльчатка вращается с небольшой скоростью.

По мере прогрева элемента происходит запирание клапана, а затем крыльчатка резко разгоняется. В этот момент существует риск получения травм водителем, производящим обслуживание двигателя. Отмечены случаи разрыва пластикового рабочего колеса (из-за полученных ранее повреждений).

Замена сальников коленчатого вала УАЗ Патриот

Признаком необходимости замены переднего сальника коленчатого вала является течь масла через его кромку. Масло разбрызгивается вращающимся шкивом коленчатого вала, вследствие чего замасленными оказывается вся передняя часть двигателя и моторного отсека.

Признаком необходимости замены заднего сальника коленчатого вала является течь масла через его кромку. Масло разбрызгивается вращающимся маховиком внутри картера сцепления и затем вытекает наружу через щели между картером и его усилителем. При сильной течи возможно замасливание накладок ведомого диска сцепления и, как следствие, пробуксовка сцепления. Причинами замасливания дисков сцепления и утечки масла из картера сцепления, может быть, течь сальника первичного вала коробки передач.

Моторное и трансмиссионное масла различаются по запаху, поэтому при определенном навыке по нему можно определить, какой из сальников дефектный. Есть еще один способ определения типа масла. Капните масло в воду, налитую в сосуд тонким слоем (можно в лужу). Трансмиссионное масло растечется по всей поверхности воды в виде радужной пленки, а моторное масло останется в виде капли, похожей на зерно чечевицы. Прежде чем заменять передний сальник коленчатого вала при появлении течи, проверьте чистоту системы вентиляции картера двигателя, так как в случае ее засорения повышенное давление газов в картере вызывает течь даже при исправном сальнике. Вам потребуются: ключ «на 36», торцовая головка на 17 (или специальный ключ для гайки крепления шкива коленчатого вала), отвертка, монтажная лопатка (две), молоток, бородок.

Для того чтобы заменить передний сальник коленчатого вала, выполните следующие операции.

1. Снимите ремень привода насоса гидроусилителя рулевого управления и шкива вентилятора со шкива коленчатого вала (см. «Замена ремня привода насоса гидроусилителя рулевого управления и вязкостной муфты привода вентилятора системы охлаждения»). 2. Снимите ремень привода генератора (см. «Замена ремня привода генератора и водяного насоса»).

Замена сальников коленвала ЗМЗ-409 УАЗ Патриот

Признаком необходимости замены переднего сальника коленчатого вала является течь масла через его кромку.

Масло разбрызгивается вращающимся шкивом коленчатого вала, вследствие чего замасленными оказывается вся передняя часть двигателя и моторного отсека.

Признаком необходимости замены заднего сальника коленчатого вала является течь масла через его кромку.

Масло разбрызгивается вращающимся маховиком внутри картера сцепления и затем вытекает наружу через щели между картером и его усилителем.

При сильной течи возможно замасливание накладок ведомого диска сцепления и, как следствие, пробуксовка сцепления.

Причинами замасливания дисков сцепления и утечки масла из картера сцепления, может быть, течь сальника первичного вала коробки передач.

Моторное и трансмиссионное масла различаются по запаху, поэтому при определенном навыке по нему можно определить, какой из сальников дефектный.

Есть еще один способ определения типа масла. Капните масло в воду, налитую в сосуд тонким слоем (можно в лужу).

Трансмиссионное масло растечется по всей поверхности воды в виде радужной пленки, а моторное масло останется в виде капли, похожей на зерно чечевицы.

Прежде чем заменять передний сальник коленчатого вала при появлении течи, проверьте чистоту системы вентиляции картера двигателя, так как в случае ее засорения повышенное давление газов в картере вызывает течь даже при исправном сальнике.

Вам потребуются: ключ «на 36», торцовая головка на 17 (или специальный ключ для гайки крепления шкива коленчатого вала), отвертка, монтажная лопатка (две), молоток, бородок.

Для того чтобы заменить передний сальник коленчатого вала, выполните следующие операции.

Снимаем ремень привода насоса гидроусилителя рулевого управления и шкива вентилятора со шкива коленчатого вала.

Снимаем ремень привода генератора (см. «Как заменить ремень генератора УАЗ Патриота»).

Выкручиваем шесть болтов крепления шкива

Снимаем шкив со ступицы коленчатого вала

Откручиваем болт крепления ступицы шкива коленчатого вала и спрессовываем ее двумя монтажными лопатками

Для того чтобы зафиксировать коленчатый вал от проворачивания, включите пятую передачу и затормозите автомобиль стояночным тормозом.

Иногда шкив напрессован очень туго, поэтому снять его монтажными лопатками не удается.

В этом случае придется воспользоваться универсальным съемником.

Поддеваем сальник отверткой и вынимаем его

Заполните полость нового сальника между рабочей кромкой и пыльником смазкой Литол-24 и запрессуйте сальник в переднюю крышку рабочей кромкой внутрь

Для запрессовки сальника можно использовать старую манжету

Установите на место ремень привода генератора и отрегулируйте его натяжение.

Принцип работы вискомуфты

Работа вязкостной муфты построена на простых принципах, один из которых заложен в ее названии: передача крутящего момента от ротора корпусу обеспечивается за счет вязкости рабочей жидкости. А управление муфтой обеспечивается двумя чувствительными элементами — биметаллической спиральной пружиной и биметаллической пластиной. При изменении температуры биметаллическая пружина раскручивается и скручивается, обеспечивая поворот закрепленной на штифте биметаллической пластины. В свою очередь, биметаллическая пластина при изменении температуры изгибается или выпрямляется, открывая и закрывая каналы.

Когда двигатель холодный (сразу после запуска), вискомуфта имеет низкую температуру, пружина имеет минимальную длину, биметаллическая пластина прижата к делительной пластине, и впускные каналы закрыты. При этом ротор муфты свободно вращается, и за счет центробежных сил и зубьев на торце удерживает рабочую жидкость в резервуаре. Таким образом, рабочие камеры остаются пустыми, и крутящий момент от ротора на корпус не передается. Хотя и в этом случае вентилятор вращается с невысокой скоростью, так как существует некоторое трение в подшипниках.

При нагреве двигателя за счет продуваемого через радиатор набегающего потока воздуха нагревается и муфта. При нагреве биметаллическая пружина раскручивается и поворачивает биметаллическую пластину, которая сдвигается и открывает один впускной канал — рабочая жидкость поступает в переднюю рабочую камеру. За счет вязкости жидкости между ротором и пластиной возникает «вязкое трение», крутящий момент частично передается от ротора на корпус, и вентилятор начинает вращаться. Скорость вращения вентилятора зависит от нагрева двигателя, так как чем сильнее нагрета вискомуфта, тем больше открывается впускной канал, и тем больше жидкости поступает в рабочую камеру.

При значительном нагреве двигателя происходит изгибание биметаллической пластины, в результате чего открывается второй впускной канал, через него рабочая жидкость поступает во вторую рабочую камеру, силы трения между ротором и делительными пластинами возрастают, и крутящий момент с минимальными потерями передается на крыльчатку вентилятора. При максимальном открытии впускных каналов вентилятор вращается примерно с той же частотой, что и шкив водяного насоса.

При охлаждении двигателя происходят обратные процессы: сначала в исходное положение возвращается биметаллическая пластина, закрывая один впускной канал, а затем пластина поворачивается и закрывает второй канал.

После полной остановки двигателя рабочая жидкость стекает в нижнюю часть резервуаров и рабочих камер, что является определенной проблемой: при последующем пуске мотора рабочая жидкость не сможет сразу покинуть рабочие камеры, вентилятор начнет вращаться, что будет мешать нормальному прогреву мотора. Эту проблему решает наличие заднего резервуара большого объема, который расположен чуть ниже уровня рабочих камер. При остановке двигателя рабочая жидкость стекает в этот резервуар и практически не занимает объем рабочих камер, поэтому при последующем пуске двигателя вентилятор будет вращаться с незначительной скоростью, не мешая прогреву.

В качестве рабочей жидкости сегодня используются специальные составы на силиконовой основе. Такие составы обладают интересным эффектом (который называется дилатантным) — их вязкость резко возрастает при высокой скорости деформации сдвига. То есть, находясь в резервуаре, такая жидкость ведет себя, как обычная смазка, но стоит ей попасть в рабочую камеру между движущимися пластинами, как ее вязкость увеличивается. Именно это свойство дилатантных жидкостей и сделало возможным само существование вязкостных муфт.

Конкретно в гидромуфтах отечественных и большинства иностранных автомобилей используется специальная полиметилсилоксановая жидкость ПМС–10000 (ТУ 6–02–737–78). Эта жидкость продается, поэтому существует возможность проводить самостоятельный ремонт и обслуживание вискомуфт.

Таким образом, вязкостная муфта работает в автоматическом режиме, обеспечивая изменение скорости вращения вентилятора в зависимости от изменения температуры двигателя, не прибегая к сложным датчикам, не затрачивая электроэнергию, и не требуя вмешательства водителя. Это очень удобно и эффективно, что и обусловило широкое распространение вискомуфт на автомобилях УАЗ.

УАЗ Патриот: замена вискомуфты электрическим вентилятором

Владельцы внедорожника УАЗ Патриот знают о такой проблеме транспортного средства, когда в жаркую погоду двигатель нагревается и достигает отметки 100 градусов Цельсия. Это, конечно, неприятное зрелище, которое наблюдается преимущественно в жаркие летние дни, когда температура за бортом составляет +30 градусов и выше. Причины нагрева двигателя внедорожника УАЗ Патриот известны — вентилятор не справляется со своими свойствами. В данной статье мы рассмотрим, почему же вентилятор, который предназначен для охлаждения радиатора двигателя внедорожника УАЗ Патриот не справляется со своими функциями, и проведем незначительный ремонт по устранению этой проблемы.

Установка электрического вентилятора

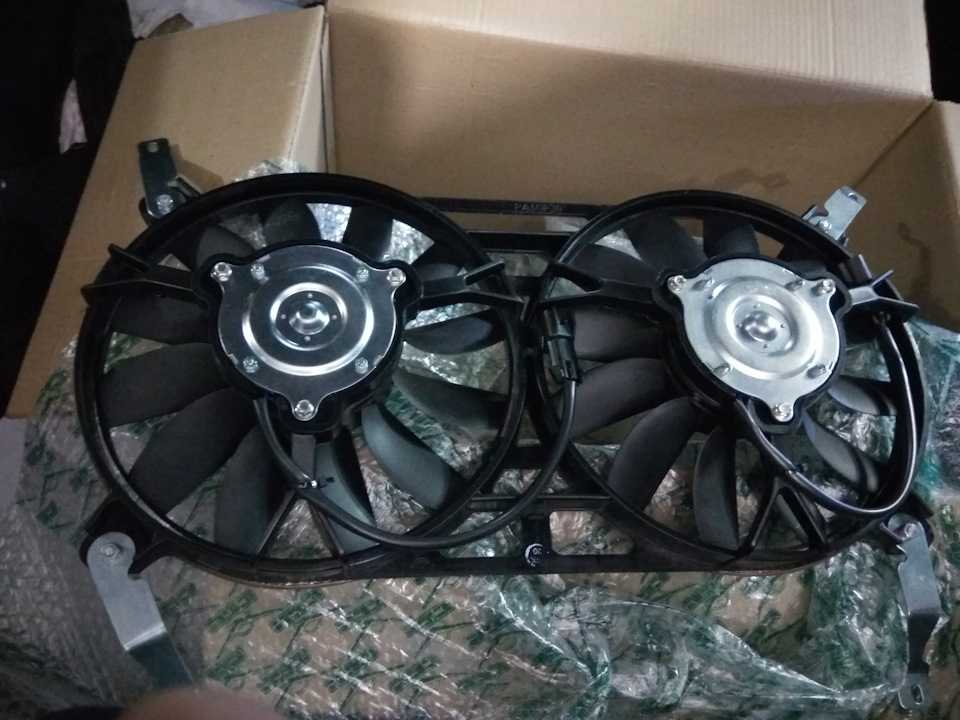

Замена вискомуфты на электровентиляторы начинается с приобретения или самостоятельного изготовления металлической опорной рамы для электродвигателей, которая затем размещается на внутренней части радиатора.

На части автомобилей, оборудованных климатической установкой, применяется дополнительный теплообменник кондиционера с электрическими вентиляторами (установлены с внешней стороны радиатора). Удалять элементы не рекомендуется, поскольку они управляются контроллером кондиционера, обеспечивая охлаждение воздуха в салоне автомобиля.

Существует несколько разновидностей сенсоров, срабатывающих при температуре жидкости +87…+97°С. Дополнительный тумблер для ручного включения моторов выводится в салон машины (на приборную панель или центральную консоль между сиденьями).

Допускается применение вентиляторных блоков от внедорожников Nissan X-Trail, которые оборудованы 4-канальным коммутационным кабелем. Устройства подключаются к контроллеру управления силовым агрегатом и к датчику температуры (с увеличенным до +95…+97°С порогом срабатывания).

Сигнал от блока управления включает крыльчатки с производительностью работы 40% от максимального значения. При дальнейшем росте температуры срабатывает сенсор, расположенный в корпусе термостата, позволяя переключить вентиляторы на максимальную подачу воздуха.

Отмечены случаи применения вентилятора от Ховер (каталожный номер 1308100К00В1), который оборудован дополнительным сопротивлением для получения 2 частот вращения крыльчатки. Изделие поставляется вместе с пластиковой рамкой, которая устанавливается на радиатор УАЗ Патриот с небольшими доработками.

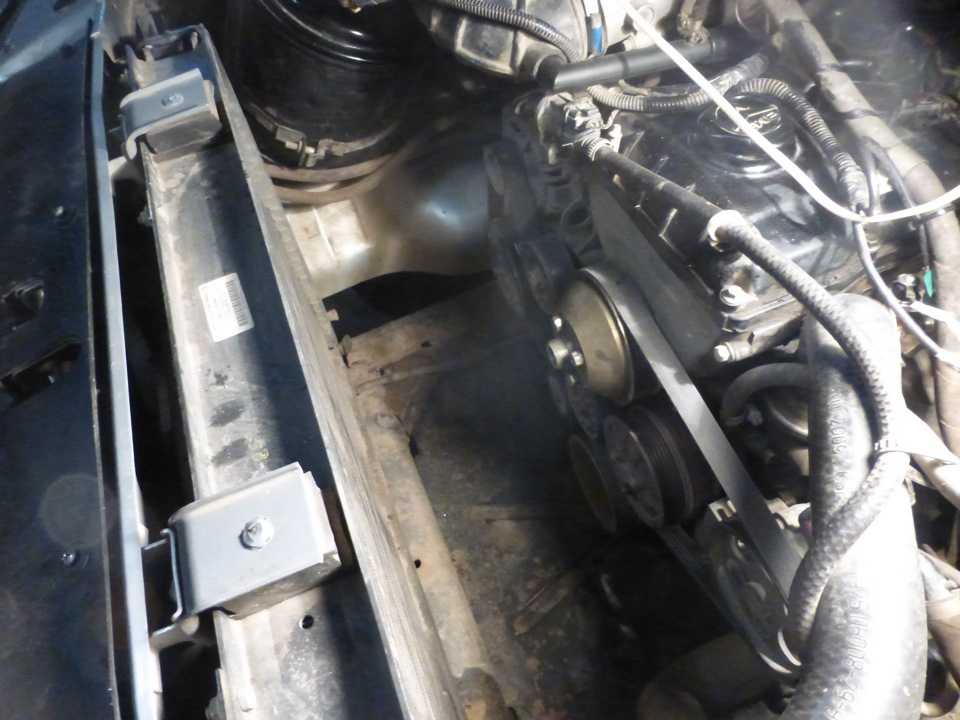

Перед началом монтажа потребуется спилить 2 опорных кронштейна, которые размещаются на нижней кромке пластмассового диффузора. Для крепления используются штатные отверстия на радиаторе, предназначенные для установки оригинального направляющего кожуха.

По бокам остаются щели, которые закрываются уплотнительным кантом. Для подключения к бортовой сети используется штекер питания вентиляторов кондиционера, включение происходит при температуре 97°С.

Схема коммутации обеспечивает получение одной частоты вращения крыльчатки. Для получения второй ступени производительности требуется подсоединение к штекеру питания дополнительного вентилятора климатической установки.

Преимуществом использования китайского изделия является снижение уровня шума и вибраций, повышение нагрузки на бортовую электрическую сеть не отмечается. Допускается доработка изделия путем установки контроллера плавного разгона вентилятора.

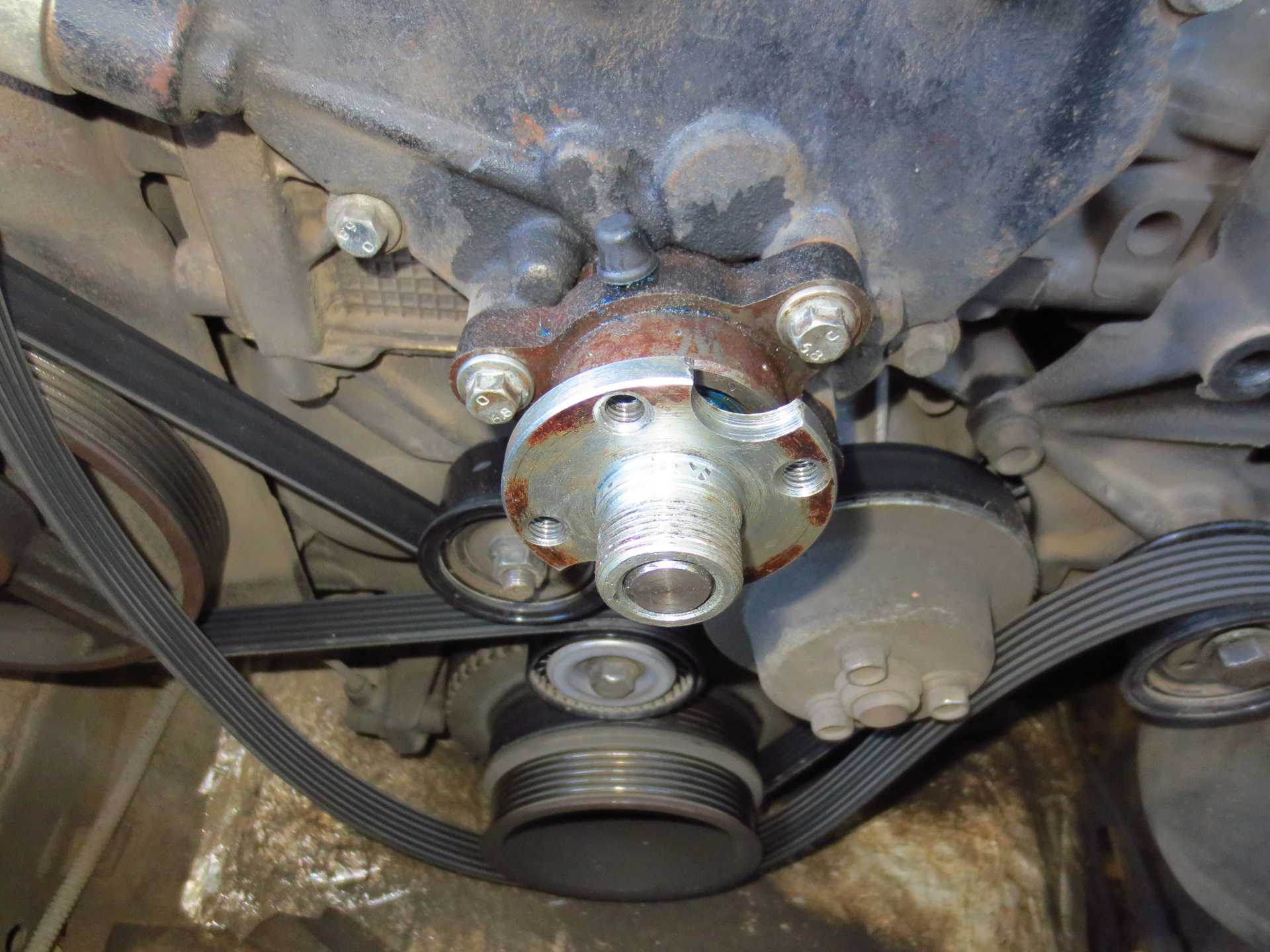

Крепление шкива вентилятора на 409-м (мини-отчет)

В субботу мною и КАШАЛОТОМ (спасибо ему еще раз) было потрачено довольно много времени для устрания причины вылета шкива вентилятора из передней крышки двигателя.

Для того, чтобы закрепить один ма-а-а-а-ленький винтик, которым стопорится втулка шкива, пишлось снимать радиатор, раскурочивать шкив. Не буду описывать весь список проделанных операций по снятию шкива и дополнения в словарь ненормативной лексики, появившееся за счет упоминания конструкторов сего изделия, и которое уместилось бы листах на трех мелким почерком.

Для тех, кто не знает, поясню: суть в том, что для того, чтобы затянуть стопорный винт, нужно сдвинуть шкив (отверстие прямо под ним), иначе прямой отверткой не подлезть (а на двигателе — и кривой не подлезть). Шкив мы снимали долго, но так и не смогли его подвинуть на самом валу. В итоге, родилось решение, которое позволяет решить проблему без снятия радиатора, слива ОЖ и т.п.

Итак, достаочно снять только ремень привода вентилятора и ГУР, и просверлить отверстие в шкиве (в той «плоскости, на которую накидывается ремень)диаметром 5-6 мм (чтобы пролезла шлицевая отвертка, имеющаяся в наличии). Центр отверстия приходится на 4-ю дорожку (если считать от морды).

Дальше — дело техники. Отверстие под стопорный винт находится слева (если смотреть на морду). Если винт еще не совсем выскочил (что скорее всего), то достаочно его просто подтянуть. Если совсем — сделать новый при помощи напильника.

30 минут для такой операции более чем достаточно.

Вопрос у меня один (постарась без мата): какого фуя эти долбое. (зачеркнуто) конструкторы не предусмотрели такого отверстия изначально?

Источник

Минусы вискомуфты

Вязкостная муфта, установленная в приводе вентилятора, обладает рядом недостатков, в числе которых следующее:

• зависимость интенсивности обдува радиатора от оборотов силового агрегата;
• корпус муфты и воздушного диффузора препятствуют доступу к приводным ремням и натяжным роликам;
• нет возможности принудительного включения вентилятора при длительной повышенной нагрузке на силовой агрегат;
• из-за постоянного отбора мощности незначительно увеличивается расход топлива;
• увеличение нагрузки на приводной ремень и натяжные ролики, что приводит к преждевременному износу деталей;
• замедленный прогрев системы охлаждения из-за постоянной работы вентилятора;
• шум при раскрутке крыльчатки (после срабатывания биметаллического выключателя);
• повышенная нагрузка на переднюю крышку силового агрегата, что вызывает ослабевание крепления и течь масла;
• конструкция муфты не предусматривает ремонта с заменой компонентов конструкции.

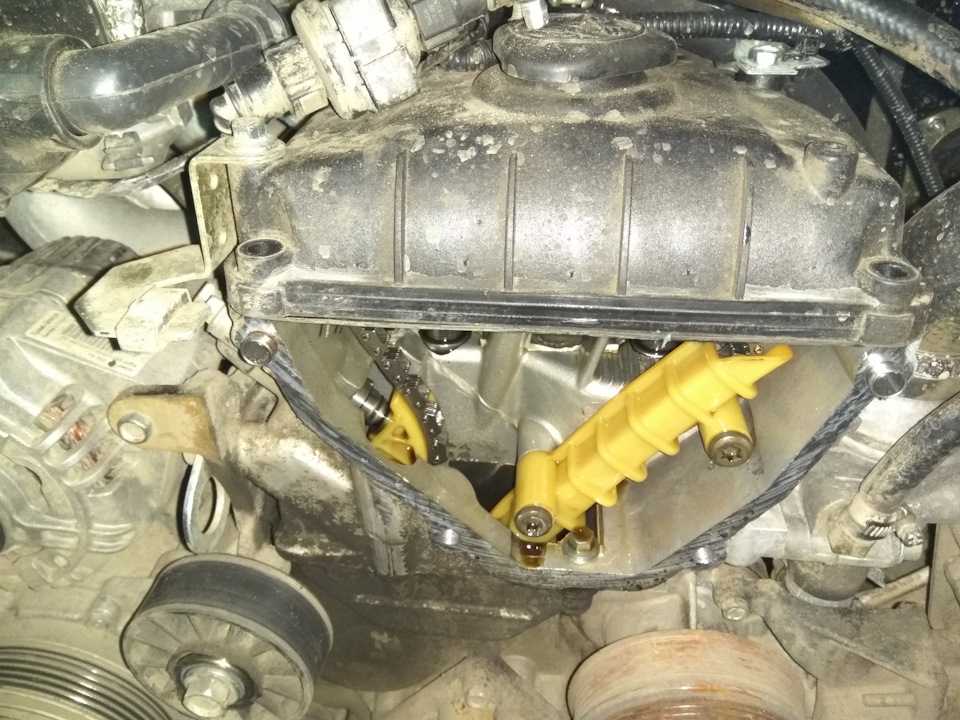

Пошаговый процесс замены цепи ГРМ на УАЗ Патриот

Замена деталей газораспределительного механизма двигателя ЗМЗ 409 Евро 4 состоит из ряда шагов:

• снимается радиатор системы охлаждения;
• с насоса ГУР высвобождаются ремни;
• подающий шланг насоса охлаждения снимается со штуцера ;
• демонтируются муфта вентилятора, крыльчатка, фронтальная крышка ГБЦ;
• снимается насос системы охлаждения;
• с генератора снимается приводной ремень;
• вынимается датчик оборотов коленвала;
• откручивается заглушка масляного поддона и снимается шкив коленвала;
• удаляется крышка гидравлического натяжителя вверху и внизу;
• снимается крышка ГРМ, далее вытаскивается рычаг натяжителя и шестеренка;
• отсоединяется пластмассовый успокоитель;
• съемником удаляются звездчатые шестерни распредвала.

УАЗ Patriot Первый › Бортжурнал › ГРМ ЗМЗ-409 Прогресс Евро-4 Идеальная фаза.

Решил я перебрать двигатель маленько. Начало эпопеи здесь: Ремонт ЗМЗ 409 Вскрытие. День первый. ч1 Финишным этапом, ясно-понятно, является сборка. Частью которой является установка привода ГРМ. Мною был приобретен в качестве эксперимента ГРМ Евро-4 фирмы Прогресс с регулируемыми звездочками. Внутри в коробочке такие дела:

Качество обработки звездочек вызывает некоторые вопросы

Звездочки промвала состыкованы с зазором, который впрочем при сборке стягивается.

Конус, притягивающий звездочку распредвала имеет овальное сечение

Ну и прокладочки маленько

Звездочка коленвала не симметрична, перед установкой прицеливался на большую звезду промвала.

Звезду подогрел градусов до 70 (чтоб через перчатки не жгло) и довольно легко набил на место. Поставил звезды промвала и успокоитель.

Раньше не обращал внимания — цепь идет в непосредственном контакте с успокоителем, не по прямой от звезды к звезде.

С установленным нижним натяжителем цепь уже не перескакивает на звездочках. Готов к установке крышки и ГБЦ.

Пока ставил головку, слетела верхняя цепь с звездочки промвала.

Поизгаляться конечно пришлось, но выбор был не большой — цепь должна быть на месте и всё тут. Вернул.

Поставил звезды на распредвалы, отрегулировал фазы, покрутил — выпуск куда-то уехал, ещё раз отрегулировал, покрутил три раза.

Транспортир был в комплекте с приводом ГРМ.

На этом сборка двигателя практически завершена

Всем спасибо за внимание

Ревизия комплекта через 18000 км Ревизия ГРМ Евро 4 ЗМЗ 409 Прогресс

источник

Мультимедиа

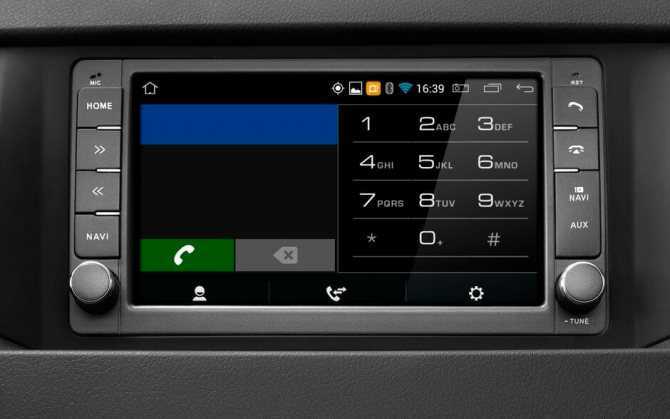

В центре новой панели обновленного УАЗ Патриот располагается современная и технологичная мультимедийная система с 7-ми дюймовым цветным сенсорным дисплеем с возможностью воспроизведения видео в формате Full HD, поддержкой AM/FM/MP3, с USB/AUX-портами, 6 динамиками, компасом, а также навигационной системой Navitel с картами России, Белоруссии, Казахстана и Украины.

Современная мультимедийная система с операционной системой ANDROID обладает:

• Операционной системой Android 4.4.4
• 4-х ядерным процессором
• Оперативной памятью 1 ГБ
• Объемом встроенной памяти 16 ГБ
• Подключением к Internet с помощью встроенного Wi-Fi адаптера
• Возможностью использования магазина приложений Google Play
• Возможностью отображения экрана смартфона на экране мультимедиа
• Расширенными возможностями по навигации

Android и Google Play

Full HD видео, MP3 и радио

Дисплей мультимедийной системы обеспечивает отличную читаемость и широкий угол обзора, что позволяет переднему пассажиру также следить за показаниями.

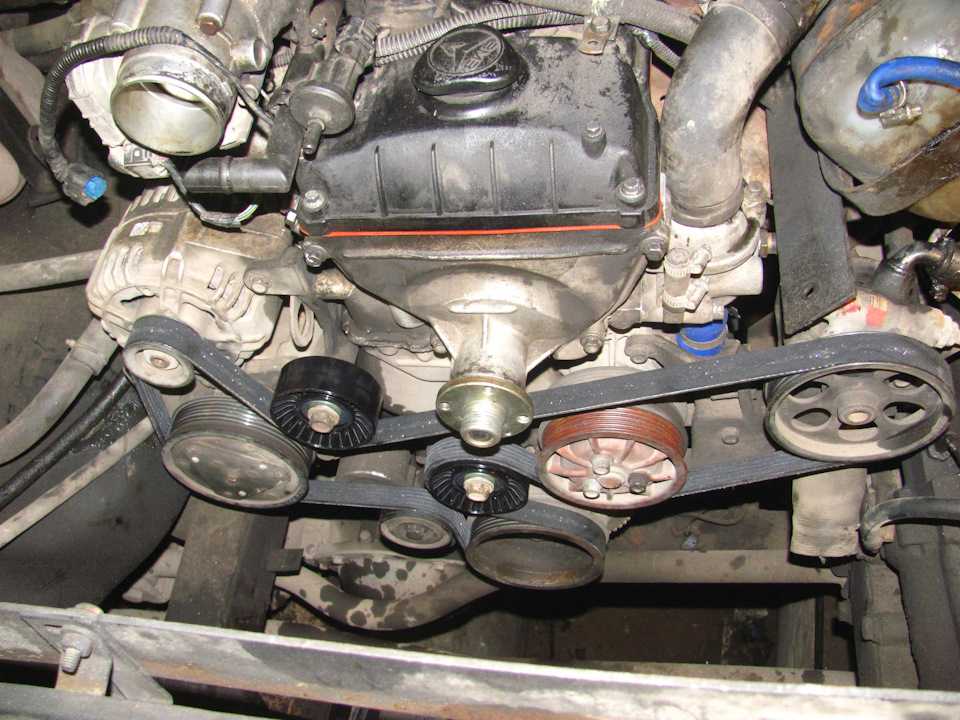

УАЗ Patriot Patrick Lim › Бортжурнал › Вискомуфта? Давай до свидания! Или к чему доводит замена обводных роликов

Всем привет! Во время откатки прошивки почувствовал тяжесть руля и звук сигнализации приборки, остановился, даже без малейшего удивления вытащил ремень и направился в сторону гаража.В гараже меня уже ждали три ролика. Ждал этого момента с покупки Патрика и вод на 11 тысячи км дождался, навернулся верхний обводной ролик.

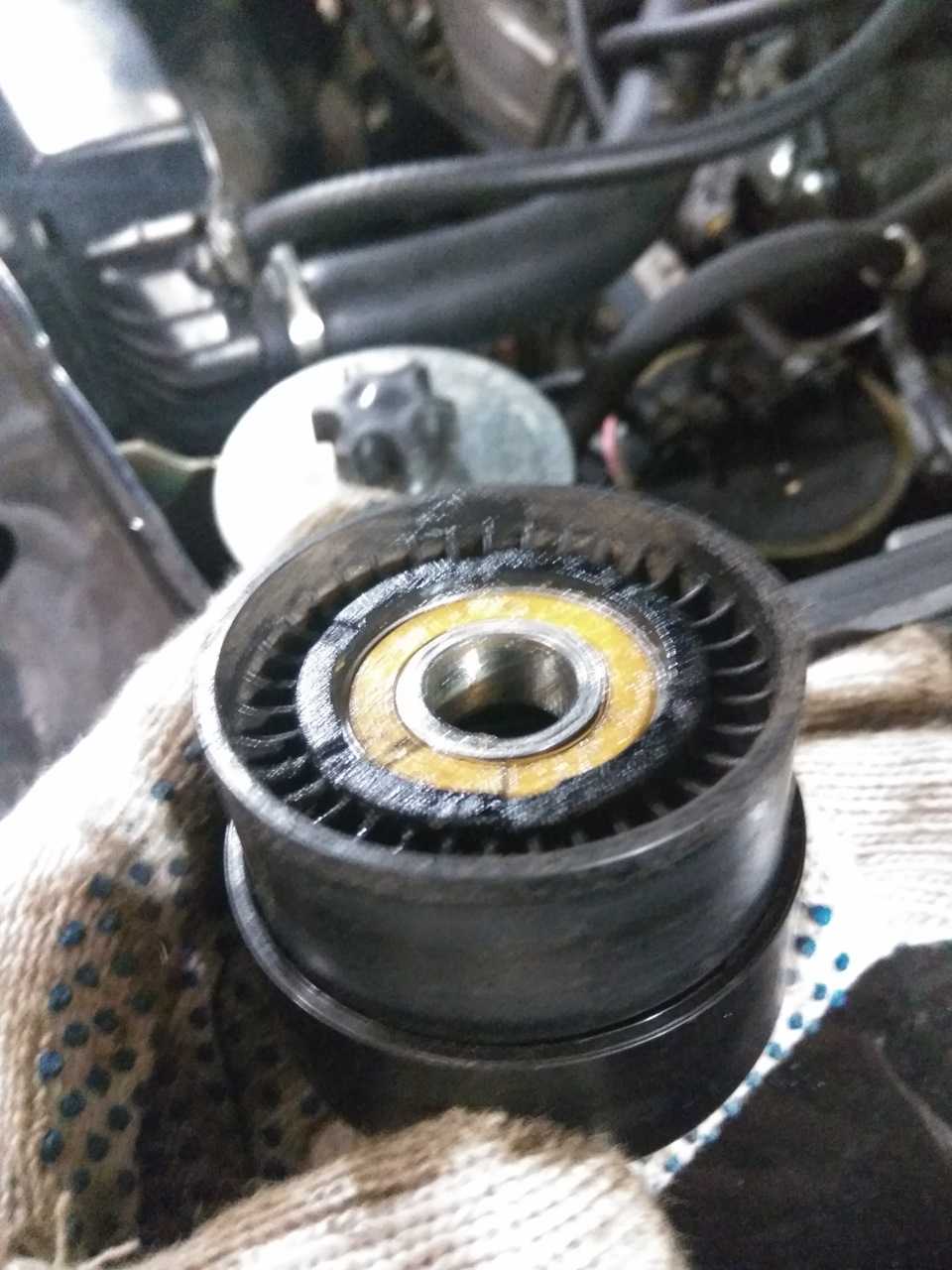

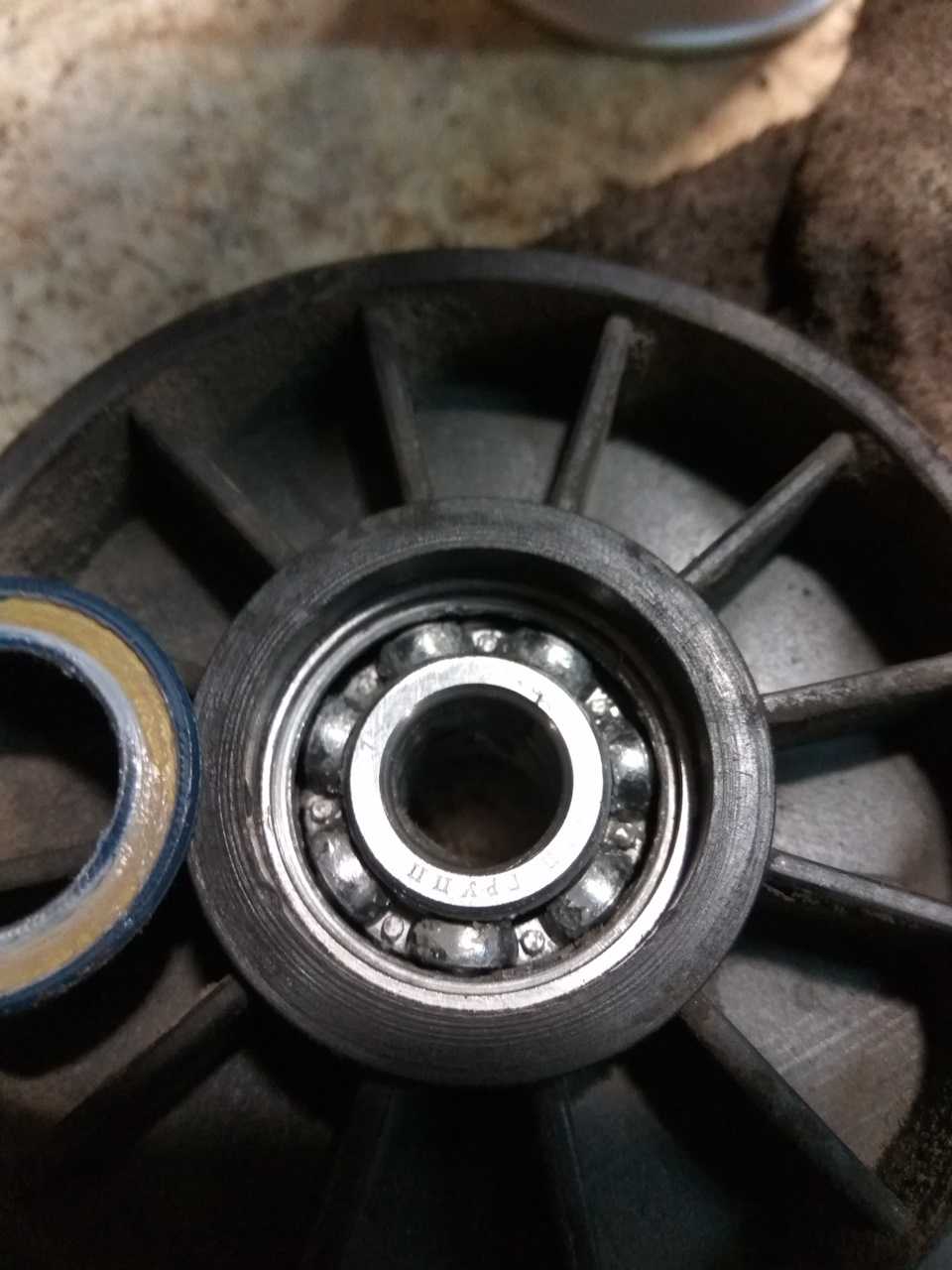

В сохранивщееся ролики закинул смазки и положил в ЗИП.

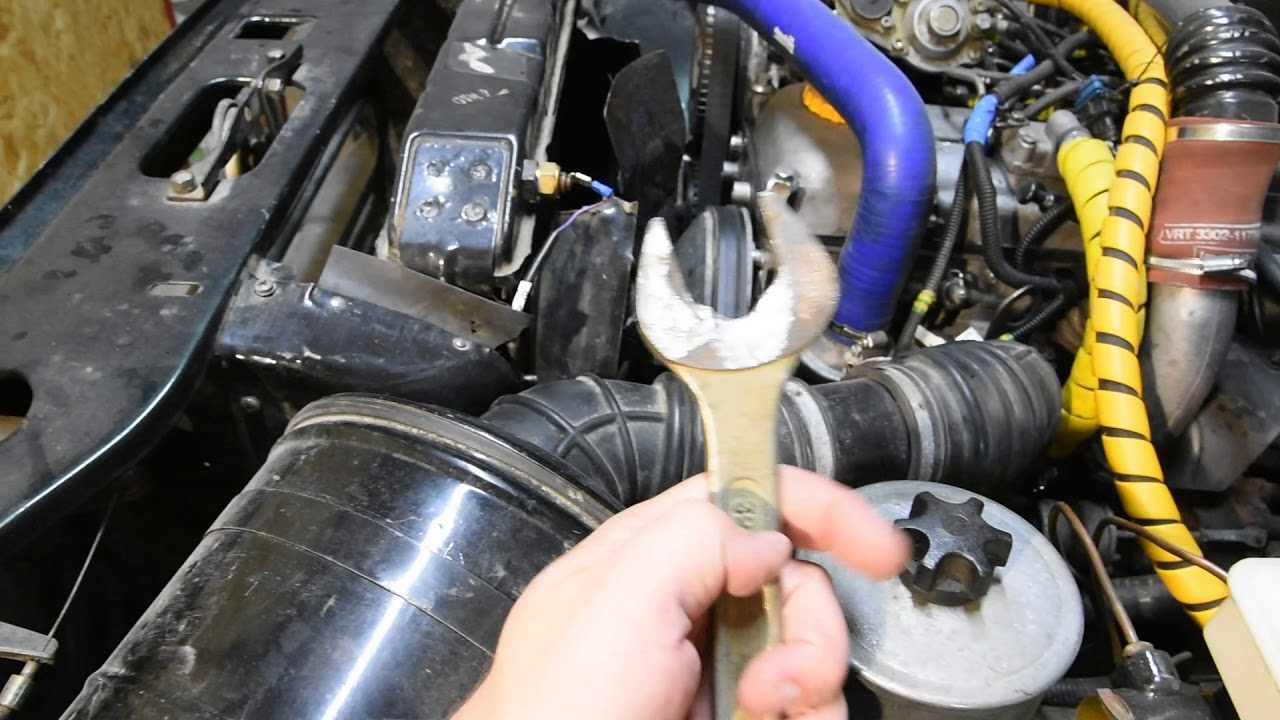

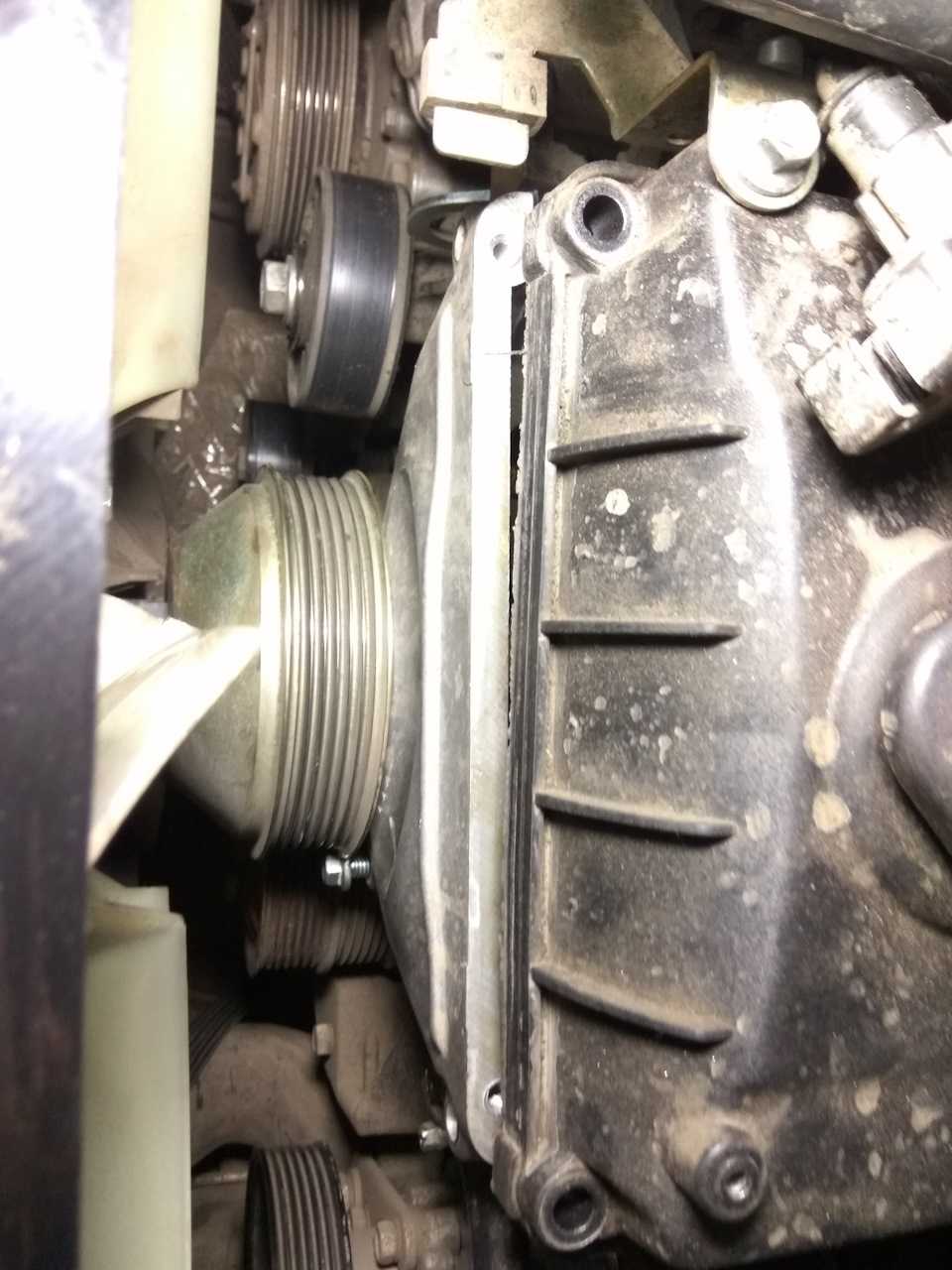

Перед долгожданной заменой мне предстояла познакомится с еще одним ключевым устройством Патрика — Вискомуфтой. Не смотря на цензуру, расскажу как проходило знакомство: эта падла ни в какую не хотела откручиваться. Насмотрелся роликов, начитался мануалов, обточил ключ, одел ремень и пытался им держать шкив, пытался зафиксировать отверткой, но виска явно не хотела покидать своё место жительства.Вообще она мне долго не давала покоя мысль о надобности данного узла в Патрике, знаете, как то поднадоел звук взлетающего вертолета (а покрутить двигатель до 6 тысяч я люблю, да) и продолжительные прогревы с утречка. Так вот, такие недовольства и мысли о таком прекрасном снятии подтолкнули меня на избавление Патрика от этой детали.Что было сделано:-так как не смог открутить виску от шкифа, снял её нафиг вместе с передней крышкой

-На разборке купил б/у крышку от 406го — 500 руб-Купил ремень Bosch 1 987 947 820 — 561 руб

-Поменял все три ролика на INA 531 0759 10 и 531 0760 10 (покупал их почти полтора года назад — Итого 1300 р)

Заводка… и тишина! Я не думал что Патрик может так тихо работать!Поехал на работу, постоял час в пробке. Штатный один вентилятор выставил на 92 включение 89 выключение. Маловат он конечно, включается частенько, но зимой в минус -6 его в принципе хватает.Созрел план по поводу компенсации вентиляторов под капотом: задействую второй выход от ЭБУ под спарку штатных вентиляторов закрепленных позади радиатора. Тот вентилятор что сейчас стоит перед радиатором оставлю для кондея/резерв при критических температурах. Прошивка позволит мне настроить данные вещи легко.Пока идея остановилась на покупке двух пропеллеров (обычные уазовские, только два), скоро установка. Посмотрим как они будут справляться, думаю не хуже виски будет летом.

Идею снятия вынашивал долго, в основном интересно описано про вискомуфту ТУТ

Опишу плюсы и минусы из ссылки:Минусы вискомуфты-Нестабильность температуры двигателя, которая меняется в зависимости от оборотов коленчатого вала.-Нагрузка на двигатель.-Затрудненный доступ к роликам и ремням.-Нет возможности принудительного включения вентилятора охлаждения двигателя.-Непостоянная частота вращения вентилятора. Возможен отрыв лопастей вентилятора, который чреват пробиванием радиатора. В результате возникает необходимость замены радиатора и установки нового вентилятора.От себя добавлю:-Постоянный ШУМ, увеличивающийся с оборотами. Идешь на обгон и такое чувство что сейчас с боков вылезут два крыла и можно взлетать-Так же высокая нагрузка на переднюю крышку, которая держится на четырех винтиках и двух болтиках. У меня на волге и с обычной крышкой эти винтики раскручиваются, а тут такая колебательная нагрузка. Ну и многие пишут что течь крышки клапанной связана именно с этим-Неудобства при ремонте — слишком много занимает места вентилятор вискомуфты и диффузор-Плюс ко всему не уверен что она давала полностью прогреться двигателю, а отсюда повышенный расход и уменьшение ресурса

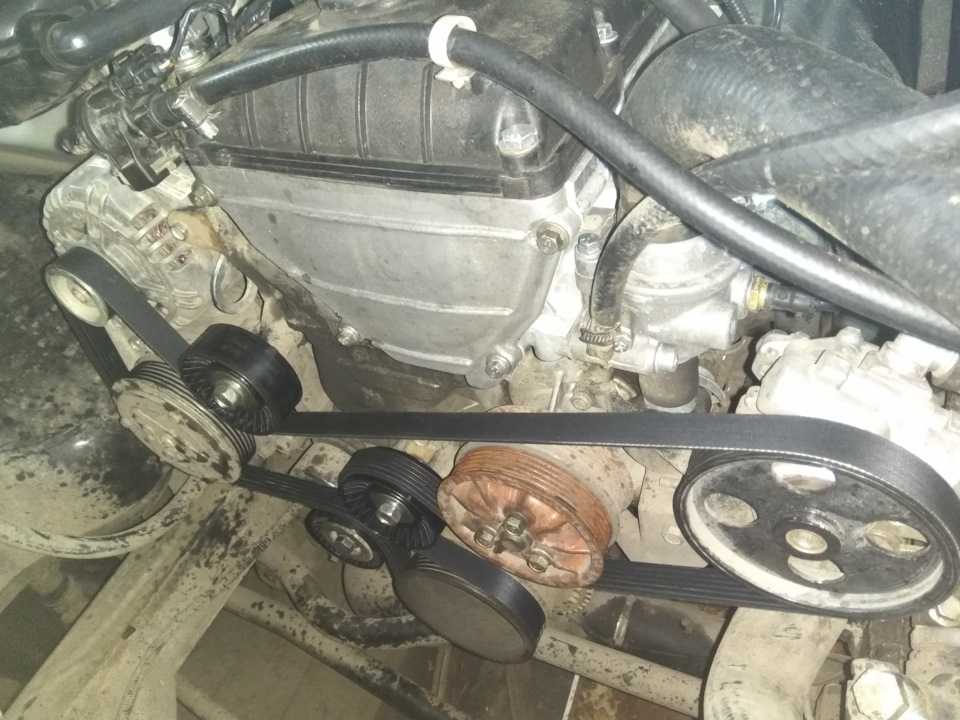

Ну и теперь что осталось после модернизации:

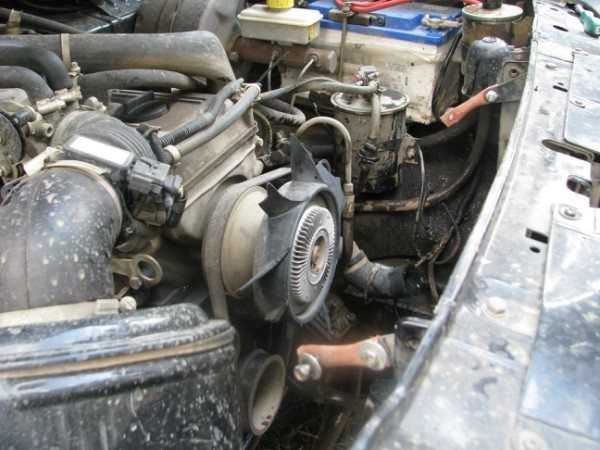

Как проверить вискомуфту (на примере «УАЗ Патриот»)

Система двигательного охлаждения автомобиля «УАЗ Патриот» оснащается стандартной вязкостной муфтой с вентилятором. Это устройство осуществляет надёжную защиту от перегрева посредством включения при выходе температуры двигателя за пределы установленных рабочих показателей. Вязкостная муфта не имеет жёсткого соединения с коленвалом, а запуск холодного мотора вызывает её вращение на малой скорости.

Самостоятельно диагностировать в штатном режиме поломку вязкостной муфты очень непросто, но существует несколько способов, позволяющих легко убедиться в работоспособности такого устройства. Чтобы проверить вискомуфту вентилятора охлаждения «УАЗ Патриот», следует присмотреться к состоянию оборотов механизма в условиях включённого холодного и разогретого двигателя.

При холодном движке не могут проявляться посторонние шумы, а оборотистость сохраняется на оптимальных показателях. На разогретом моторе возможно возникновение сбоёв в оборотах или появление нехарактерных звуков.

Чаще всего подобные проблемы вызывает несвоевременная смена масла или поломка подшипников.

К числу основных причин некорректной работы устройства можно отнести и протекание силиконовой жидкости или избыточное уплотнение сальников.

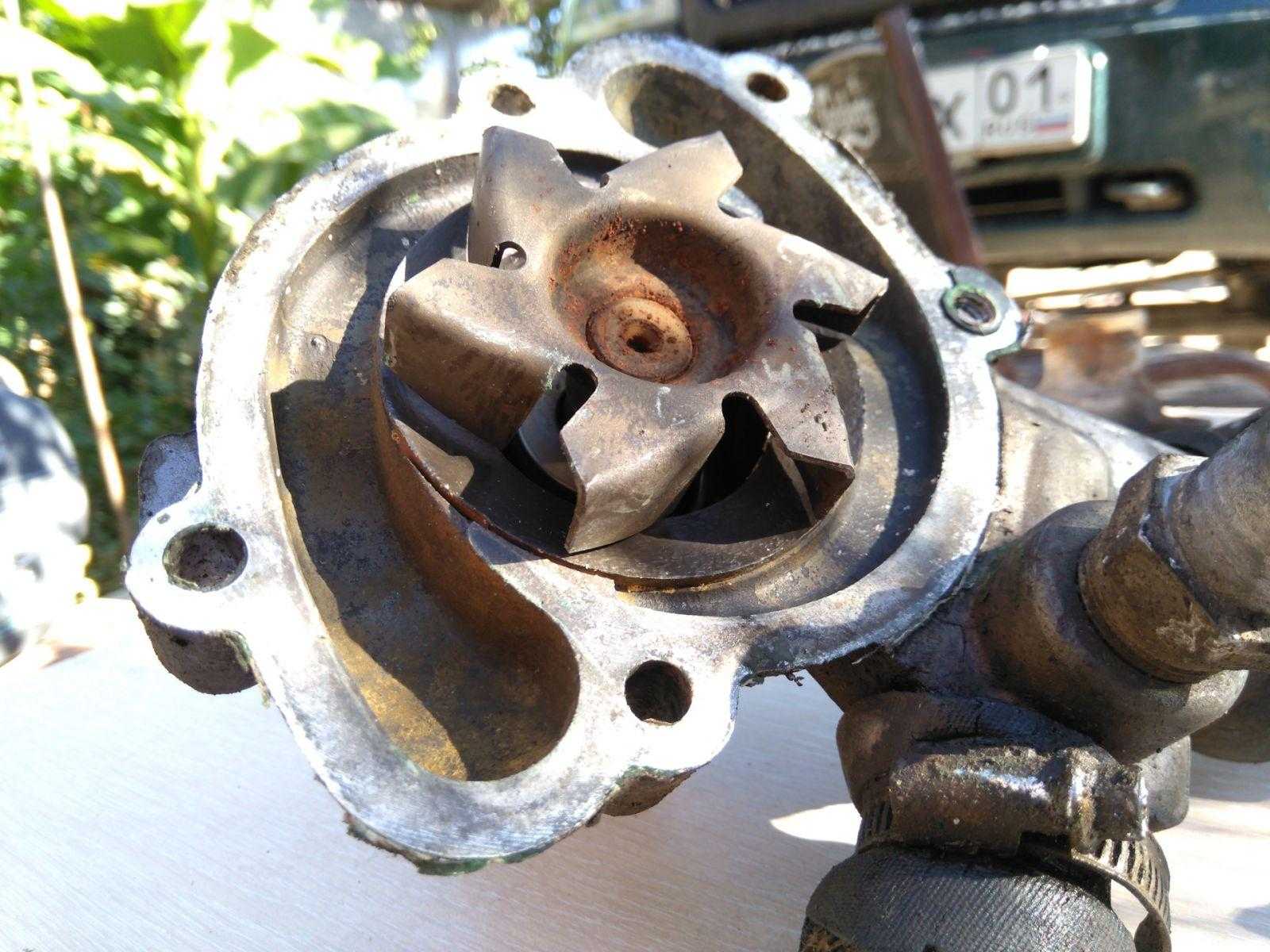

Почему происходит поломка помпы на УАЗ Патриот и как решить эту проблему

Водяная помпа УАЗ с принудительным ременным приводом от коленчатого вала является компонентом системы охлаждения двигателя ЗМЗ-409. От исправности устройства зависит температурный режим силовой установки, прекращение циркуляции жидкости приводит к перегреву и заклиниванию мотора.

Для чего нужна помпа на УАЗ Патриот

Водяная помпа необходима для циркуляции антифриза внутри радиатора и рубашки охлаждения. Насос работает совместно с термостатом, который поддерживает необходимый температурный режим. Антифриз прокачивается насосом через рубашку двигателя, а затем поступает через термостат в радиатор или идет обратно в блок цилиндров (зависит от температуры мотора).

Причины поломки помпы и первые признаки

Причины повреждения водяного насоса:

1. Разрушение резинового сальника из-за естественного износа или попадания в систему охлаждения посторонних примесей.
2. Кавитационный износ лопаток ротора, происходящий под воздействием пузырьков газа, присутствующих в жидкости.
3. Нарушение герметичности уплотнительной прокладки, смонтированной между корпусом помпы и картером движка.
4. Люфт подшипника, возникающий из-за износа или в результате попадания антифриза через текущий сальник.

Поврежденный узел начинает пропускать жидкость, которая скапливается на корпусе или стекает по картеру двигателя на защиту поддона. Неисправный подшипник издает посторонние звуки, которые слышны на работающем моторе. При нарушении целостности ротора ухудшается циркуляция жидкости, что приводит к росту температуры силовой установки.

Особенности замены или ремонта своими руками

При обнаружении дефектов владелец автомашины может установить новую помпу или заменить внутренние детали, используя специальный ремкомплект. В набор входят вал, подшипник, уплотнительные элементы и крыльчатка. Для установки новых компонентов требуется снять насос с силового агрегата.

1. Слить антифриз через краны, расположенные на радиаторе и блоке цилиндров.
2. Демонтировать насос усилителя рулевого управления (магистрали не отсоединяются).
3. При помощи гаечного ключа открутить гайку, удерживающую на шкиве корпус вязкостной муфты с вентилятором.
4. Ослабить натяжение ремня, а затем снять привод.
5. Отвернуть 3 болта крепления шкива, удерживая узел от проворачивания отверткой.
6. Снять шкив и отражательный экран, а затем демонтировать кронштейн насоса усилителя руля.
7. Ослабить хомуты магистралей системы охлаждения, идущих от термостата и патрубка забора антифриза.
8. Выкрутить 3 болта, фиксирующих корпус водяного насоса на моторе.
9. Демонтировать узел, затем удалить остатки прокладки с плоскости на блоке цилиндров.

Помпа разбирается на верстаке при помощи слесарного инструмента и съемника. При установке подшипника и сальников используются металлические оправки. Если владелец автомашины планирует использовать новый агрегат, то рекомендуется покупать насос с ротором из синтетического материала. Рабочие колеса, изготовленные из стали, подвержены коррозии от контакта с антифризом на водной основе.

Перед обратной сборкой необходимо установить новую прокладку. Для дополнительного уплотнения линии соединения может использоваться специальный герметик, не теряющий характеристик при циклических перепадах температуры. После монтажа деталей в систему охлаждения заливается свежий антифриз и удаляются воздушные пробки.

голоса

Рейтинг статьи

Плюсы и минусы вискомуфты

Начнем с минусов, ведь конкретно из-за их обладатели предпочитают ставить электровентиляторы на УАЗ Патриотвместо вискомуфты. И самым весомым минусом, пожалуй, является плохой обдув двигателя на малых оборотах — например в пробках или при движении по пересеченной местности на малом ходу. Ведь эффективность работы вискомуфты напрямую зависит от этих самых оборотов. Помимо этого, есть и другие минусы:

• Дополнительная нагрузка на двигатель. Вискомуфта отбирает часть мощности мотора, особенно это заметно при обгонах на трассе, когда рабочие обороты почти находятся в красной зоне тахометра. Акустический комфорт тоже страдает — появляется характерный шум, вой.
• Нет возможности принудительного включения вентилятора на полную мощность, например, все в тех же пробках на дороге.
• Муфта затрудняет доступ к обводным роликам и приводным ремням, чем значительно усложняет и увеличивает время, затраченное на ремонт.
• Опасность отрыва лопастей вентилятора на больших оборотах, а также опасность повреждения основного радиатора разлетевшимися осколками вентилятора — в результате чего может потребоваться дорогостоящий ремонт с полной заменой антифриза/тосола. А теперь представьте, что это может случиться на трассе, где-нибудь далеко от дома.
• Не поддается ремонту. Неисправная муфта заменяется на новую, хотя можно попробовать просверлить несколько отверстий и зафиксировать её болтами, дабы она вращалась всегда. Но, такой способ ремонта подойдет только для лета, зимой двигатель будет прогреваться очень долго.

• Простая и достаточно надежная конструкция, которая может работать годами без какого-либо обслуживания.
• Ставится на УАЗ Патриотс завода, поэтому вам не придется ничего дорабатывать в случае её замены.
• Не создает нагрузку на электрическую часть автомобиля.
