Своими руками: ставим дисковые тормоза на уаз

Разница между тормозами

Целый ряд автолюбителей интересуются, какие же тормоза лучше для машины – дисковые или барабанные. Хотя системы были созданы примерно в одно и то же время, они поочерёдно вытесняли друг друга.

Сначала разница в эффективности работы тормоза привела к тому, что дисковые оказались менее полезными, нежели барабанные. Но во многом это связано с отсутствием подходящих материалов.

Затем появляющиеся отличия начали действовать в пользу дисков, вытесняя уже устоявшиеся на то время барабанные тормоза. В настоящее время в приоритете оказались именно дисковые узлы. Хотя нельзя исключать и того, что когда-то ситуация снова поменяется.

Достоинства дисковых узлов

Конструктивная разница, актуальная между дисковыми и барабанными тормозами, уже была внимательно рассмотрена. Теперь следует поговорить о достоинствах каждого из представленных вариантов.

Ключевые преимущества дисковых систем связаны с особенностями расположения тормозных накладок и условиями эксплуатации.

За счёт встречных тепловых потоков материалы равномерно расширяются от нагрева и так же равномерно прижимаются накладки
Контакт с окружающей средой даёт неоспоримое преимущество в виде эффективного теплообмена.
Конструктивные особенности дисков и их теплообменные характеристики позволяют акцентировать внимание на таком важном достоинстве как более качественное охлаждение. Для дисковых узлов перегрев менее характерен, чем в случае с барабанами.
Изменения в зазорах между рабочими поверхностями при торможении объясняются симметричными воздействиями
От этого зазоры способны саморегулироваться

У барабанных воздействия являются асимметричными, а потому здесь возникает необходимость в периодической регулировке зазоров.
В дисковых узлах не происходит накапливание продуктов трения. Эти механические частицы считаются очень опасными, поскольку ускоряют износ и нарушают плотность прилегания.

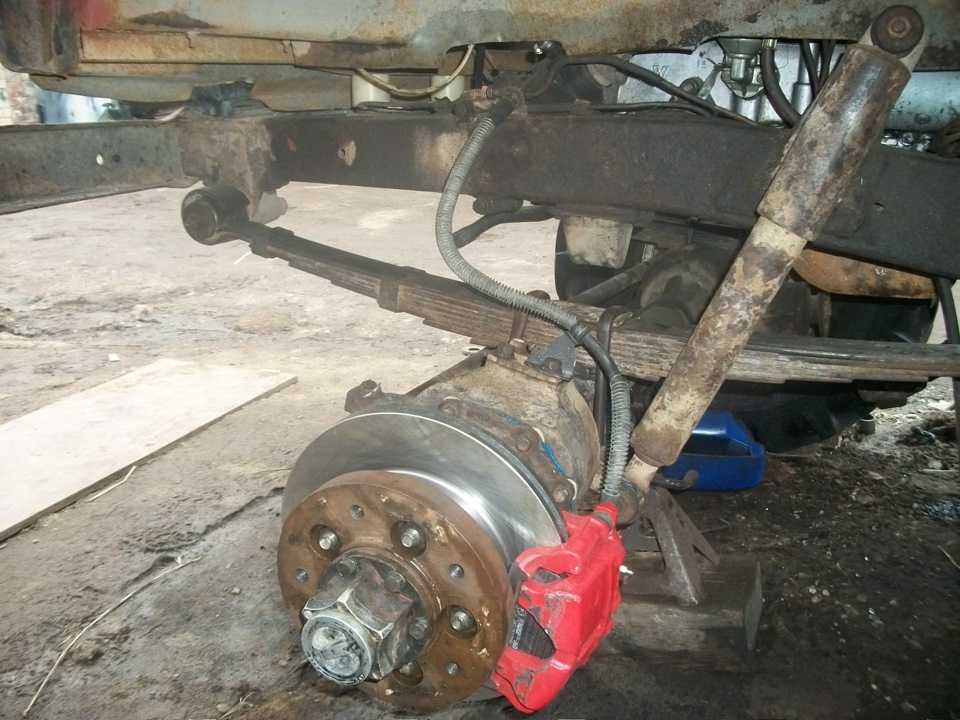

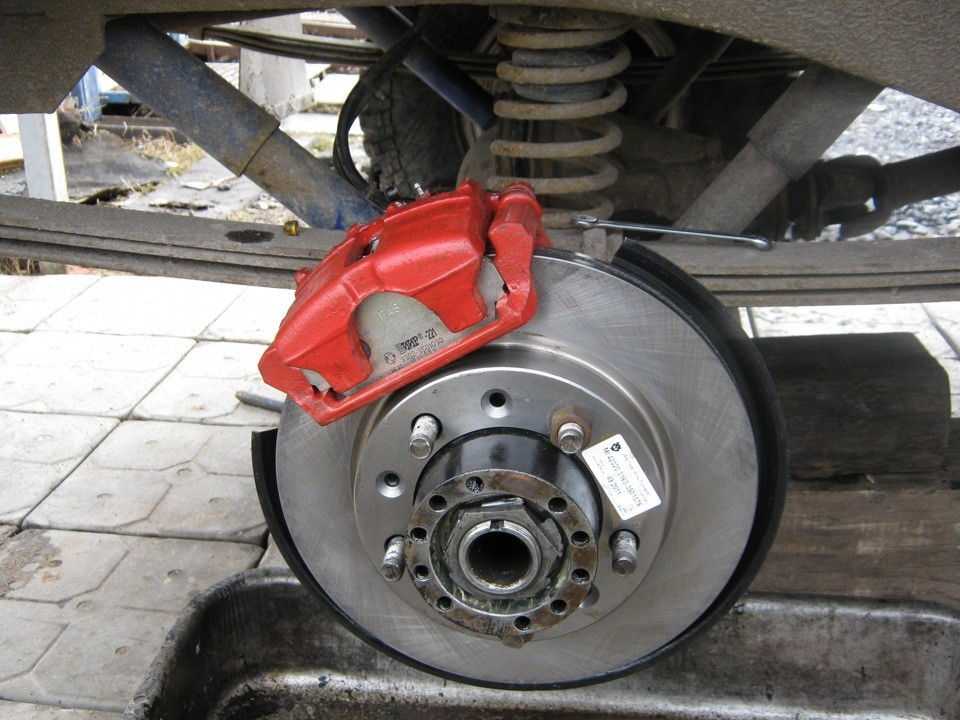

Дисковый тормоз на автомобиле УАЗ

Современные узлы торможения оснащаются гидравлическими и механическими системами. А за последние годы активно внедряются электронные разработки, наиболее ярким примером среди которых считается ABS, то есть антиблокировочная система.

Учитывая конструктивные особенности, именно дисковые тормозные механизмы значительно лучше адаптированы под установку электроники. Барабанные в этом компоненте существенно уступают.

Преимущества барабанных тормозов

Здесь же основные достоинства формируются на основании того, что пара трения изолируется от пагубного воздействия со стороны внешней окружающей среды.

Вряд ли стоит спорить о том, что эффективность процесса торможения выше у дисковых узлов. А вот стоимость обслуживания заставляет владельцев машин с дисковыми тормозами завидовать водителям авто с барабанными механизмами.

Принимая во внимание практичность обеих тормозных механизмов, поставить знак равенства между ними нельзя, поскольку определённое преимущество именно на стороне дисковых тормозов. Но и барабанам есть несколько козырей в виде следующих преимуществ:

Но и барабанам есть несколько козырей в виде следующих преимуществ:

• Когда дисковые тормоза интенсивно тормозят и попадают в воду, за счёт открытости конструкции есть вероятность деформации тормозного диска и появления термических повреждений. В итоге узел постепенно разрушается. Для барабанов такая проблема не является актуальной.
• Между дисками есть зазоры, куда могут попадать различные частицы с абразивными свойствами. В основном это касается песка, грязи и пыли. Это ведёт к активному износу тормозных накладок. У барабанных износ не столь интенсивный, и имеется защита от абразивных компонентов.
• Ремонт и обслуживание барабанных узлов требует меньше сил и денег. А это для многих автомобилистов весомый аргумент.

Сугубо по показателям эффективности торможения с небольшим отрывом выигрывают дисковые системы. При этом нельзя сказать, что барабаны значительно хуже. У них имеются собственные козыри.

Если дорогие иномарки комплектуются всегда дисковыми узлами на всех колёсах, то для более бюджетной категории практикуется принцип комбинирования. Это отличное решение, позволяющее снижать себестоимость машины, не жертвуя качеством работы тормозных систем. В итоге на многих автомобилях можно встретить ситуации, когда сзади стоят барабанные узлы, а впереди располагаются диски.

Тормоза. Замена барабанов на диски

Начинаем. 1. Вывешиваем задние колеса с помощью домкратов и подставок и снимаем колеса.Снимаем облицовку ручника и ослабляем гайки регулировки.

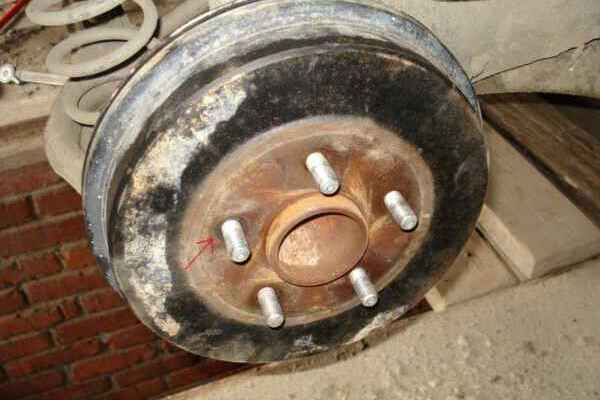

2. Снимаем с одной из шпилек шайбу-фиксатор. Тянем на себя барабан. Не снимается? Тогда смотрим п.3.

3. У меня за 3 года барабан прикипел к ступице намертво. Ни WD40, ни удары молотком не помогли. Поэтому я решил снять барабан вместе со ступицей. Отворачиваем сзади барабана 4 болта TORX T50.Тут советую прочистить головки болтов от грязи, чтобы их не сорвать, место очень ответственное. https://i008.radikal.ru/0911/83/c49dea631299.jpg

4. Отсоединяем колодку датчика ABS: давим на ограничитель и тянем на себя, выходит с трудом, но выходит

https://s56.radikal.ru/i151/0911/08/bb33e3f4d38c.jpg

Теперь снять барабан нам мешают трос ручника и тормозной шланг.

5. Удерживая головку шланга ключом на 17, откручиваем гайку с тормозной трубки ключом на 11.

Чтобы остановить утечку тормозной жидкости, заранее снимите защитную резинку со штуцера прокачки тормозов и наденьте её на отсоединенную трубку. Подходит идеальноКстати , ключи можно использовать обычные, а не разрезные или тормозные, как советуют в книжках. Шланг отсоединили, теперь нужно выдернуть стопорную скобу. Вытягиваем ее подручными средствами — плоскогубцами и отверткой.

https://s06.radikal.ru/i179/0911/b2/3b35e321998a.jpg

6. Теперь отсоединим трос ручного тормоза от барабанов. Для этого отогнем отверткой соединительную муфту и, протолкнув к центру тросик, вытащим его из муфты.

https://s48.radikal.ru/i121/0911/ad/20e519be3e68.jpg

Теперь барабан ничто не держит, снимаем его и несем на верстак. Мы придумали не совсем обычный способ снять барабан, но тут все зависит от вашей фантазии.

7. Зажимаем монтировку в тисках, в качестве упора для барабана. Упираем край барабана в монтировку и молотком выбиваем ступицу внутрь.

https://s42.radikal.ru/i097/0911/c2/09775369a03e.jpg

Наконец ступица освобождена.

https://s52.radikal.ru/i137/0911/f1/c1eb5b1d8cc8.jpg

8. Ставим пыльник и ступицу на место. Приворачиваем ступицу 4-мя болтами TORX T50.

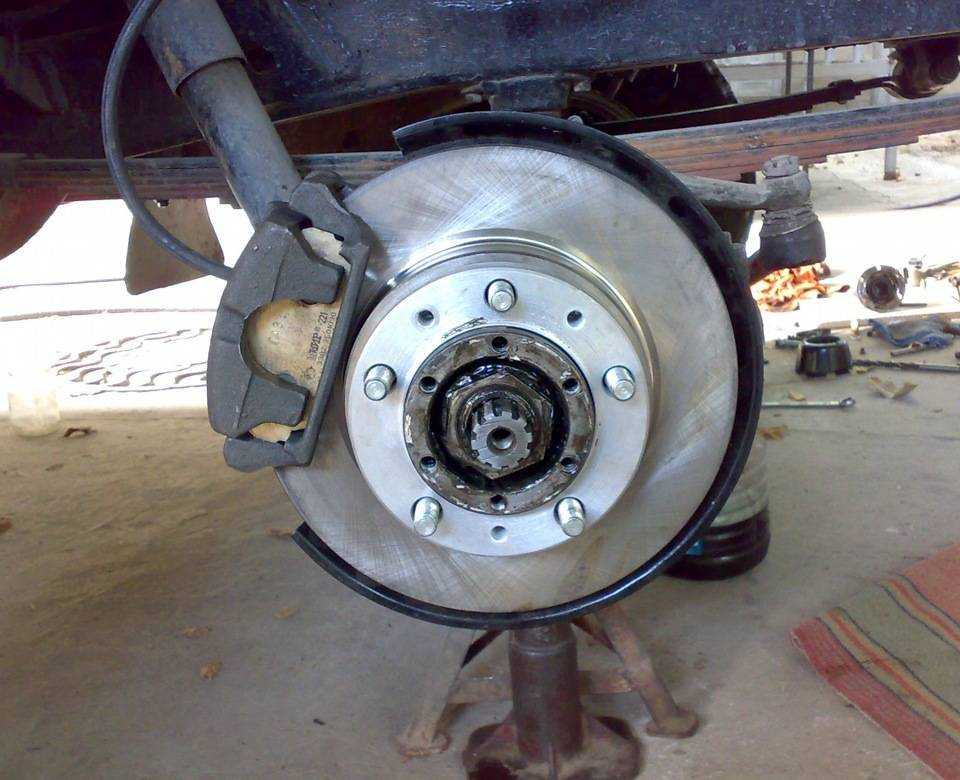

Надеваем на ступицу тормозной диск.

9. Теперь устанавливаем на место суппорт — надеваем его на диск и приворачиваем к скобе двумя болтами из комплекта, используя ключ на 14. Если суппорт с колодками не надевается на диск, нужно снять колодки и завернуть поршень до упора внутрь( можно использовать плоскогубцы с тонкими губками).

10. Прикручиваем новый тормозной шланг к суппорту ключом на 14. Второй конец шланга вставляем в держатель на кузове и, удерживая его ключом на 17, прикручиваем к нему тормозную трубку ключом на 11. Вставляем на место стопорную скобу.

Теперь черед ручника. 11. Чтобы добраться до тросиков, откручиваем тепловую защиту глушителя головкой на 10.

12. Из тройника-уравнителя вытаскиваем основной трос, подтягивая и утапливая его внутрь.

13. Чтобы вытащить из пазов концы троса, я накидывал на них пластиковые стяжки и сжимал. Выходят идеально. Вытаскиваем тросы из креплений.

14. Устанавливаем новый трос, аналогично старому.Перед тройником тросы должны перекрещиваться Концы тросов закрепляем в соответствующих суппортах.

https://i010.radikal.ru/0911/d1/7fb3718363bf.jpg

15. Прокачиваем тормоза по стандартной схеме.

16. Регулируем ручник.

x

Устройство

Устройство задних барабанных тормозов показано на картинке ниже. Такой тип тормозного механизма имеет барабан в качестве вращающегося элемента. В неподвижной части опорный щит и колодки.

На рисунке элементы 1 и 3 являются неподвижными, а элемент 2 вращается.

В устройство такого типа тормозов входят:

• Барабан, который прикреплен к ступице колеса;
• Колодки с накладками;
• Рабочий цилиндр тормозов, имеющий 2 поршня с манжетами и пыльниками;
• В нем же вкручен штуцер, при помощи которого происходит прокачка жидкости;
• Стяжные (возвратные) пружины, которые цепляются к колодкам и удерживают их в нужном положении;
• Тормозной опорный щит, прикрепленный к балке моста;
• Поддерживающие колодки стойки;
• Нижняя опора для колодок с регулировкой, это регулировка задних колодок, позволяющая выставить нужный зазор между барабаном и колодкой, чтобы тормоза хорошо срабатывали и в то же время они не соприкасались, когда это не нужно;
• Механизм тормозной жидкости;

Их эффективность признана более высокой, чем первого варианта. Принцип работы барабанных тормозов с двумя цилиндрами такой же, только вместо нижней опоры установлен второй цилиндр. В таком механизме поверхность касания колодки к барабану по площади больше, значит и торможение сильнее.

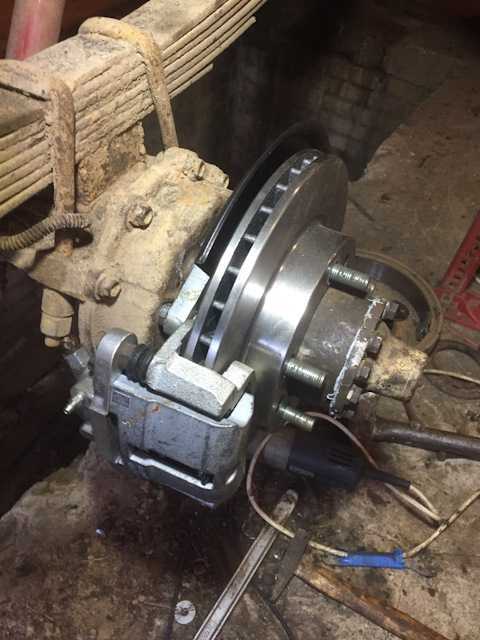

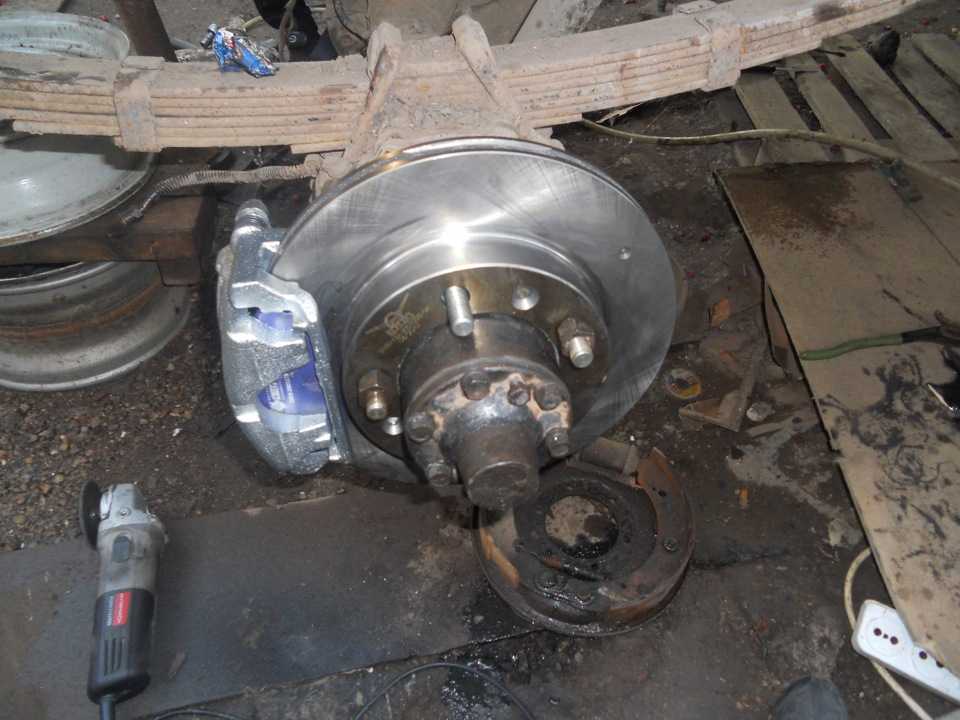

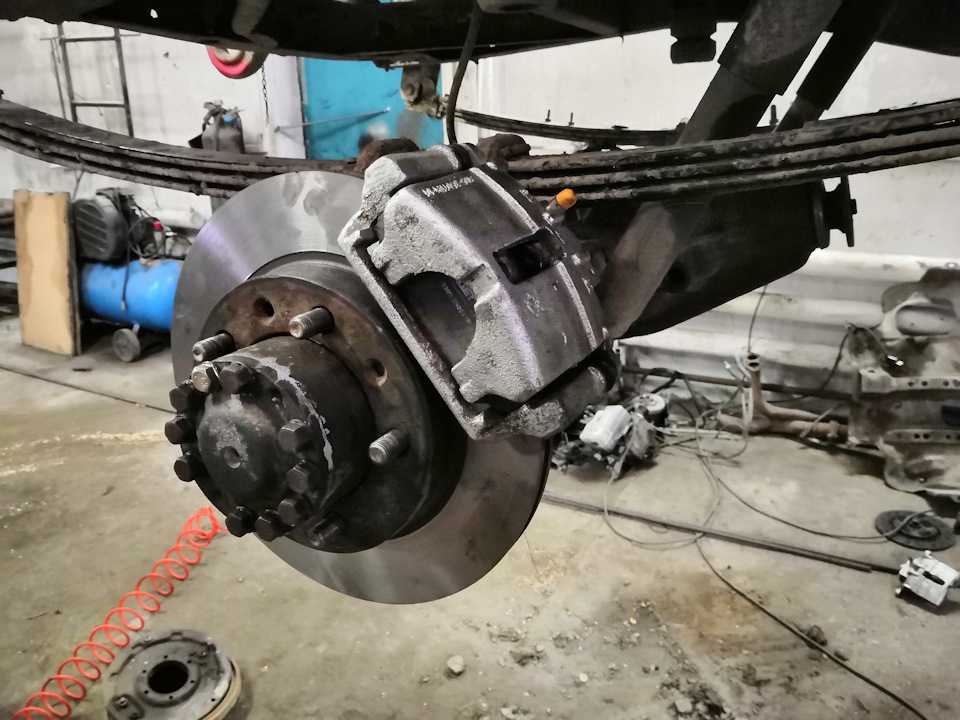

Как поставить дисковые тормоза на УАЗ «Буханку»

Давайте сначала выясним, а зачем вообще менять барабанные тормоза на дисковые. Ведь это фактически внесение изменений в конструкцию ТС. Стоит ли оно того? Пробежимся по преимуществам:

• Имея систему самоочистки, дисковые тормоза более практичны в эксплуатации.
• Обеспечивают более комфортное вождение, поскольку во время торможения не «тянут» машину в сторону.
• Хорошо охлаждаясь, редко заклинивают.

Стоит сказать и про минусы, куда же без них:

• Установка дисковых тормозов на «Буханку» — изменение конструкции машины, поэтому надо отразить этот факт в техдокументах на ТС.
• Нет комплектов тормозов, выпускаемых специально для моделей УАЗ. Придётся подыскивать варианты самостоятельно и дорабатывать их своими руками, если это потребуется.

Но все эти минусы не такие серьёзные, чтобы остановить нашего автолюбителя от усовершенствования своего авто, в попытках сделать его более надёжным и проходимым. Итак, если тормозная система на УАЗе «Буханка» с дисковыми тормозами — ваша цель, при желании замену можно произвести своими руками. Для этого понадобятся: комплект дисковых тормозов (диски, суппорты, тормозные щиты, защиты, штуцеры тормозного шланга, шайбы для фиксирования и т. д.), ну и инструменты.

Рекомендуем почитать здесь: ступица уаз буханка

Коротко о порядке действий:

• Здесь по классике. Поддомкратив колесо, снимаем его, удаляем барабан.
• Затем надо демонтировать ступицу, подшипники и сальник.
• Время открутить крепление тормозной трубки.
• Снимите кожух с барабанных тормозов и сами тормоза, а также цапфу.
• После того как протрёте поворотный кулак, монтируйте крепление суппорта так, чтобы «бобышки» были на внешнюю сторону. Прикрутите конструкцию.
• Старые шпильки убирайте, на их место ставьте новые из комплекта, возвращайте проставку на место.

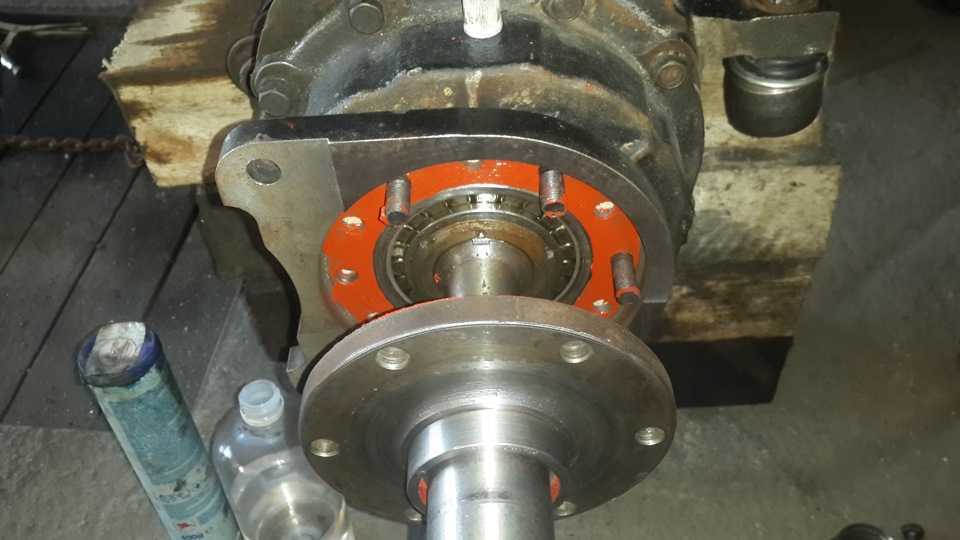

• Ступицу, подшипник и сальник прикрепите на мост, затем монтируйте сам тормозной диск.Рекомендуем почитать здесь: замена ступичного подшипника уаз буханка

• Обрежьте литейный наплыв суппорта и кулака.
• Закрепив суппорт на кронштейне, проверните диск (проверка свободного хода).
• Чтобы закрепить кронштейн шланга, удалите контргайку задней стремянки. Снизу прикрепите кронштейн для шланга, затяните гайки.
• Для шлангового штуцера используйте шайбу, сам шланг тормоза одной стороной крепите в суппорт, второй — установите в кронштейн на стремянке. Теперь вставьте тормозную трубку.
• Проверьте работоспособность установленного комплекта.

Если не сможете надеть диски на суппорты, придётся их подточить. Наглядная инструкция, как на УАЗ «Буханку» с «колхозными» мостами поставить дисковые тормоза в видео ниже.

Вам будет интересно почитать здесь: военный мост уаз устройство

Будем рады, если поделитесь своим опытом апгрейда тормозной системы вашей «Буханки».

Интересный материал тут: как прокачать сцепление уаз буханка

Преимущества.

Многочисленные исследования показали, что дисковые тормоза наиболее эффективные и надежные. Это объясняется тем, что они не теряют свои эксплуатационные свойства даже если на диск или колодку попадет вода или грязь. Барабан менее устойчив к попаданию на него различных частиц. Даже небольшое количество воды способно снизить все его свойства.

Помимо этого, у них есть еще одна главная особенность – они очень хорошо охлаждаются, для этого предусмотрены специальные каналы, по которым принудительно проходит воздух. Также такая форма, выполненная из титановых сплавов, позволяет показать максимальную прочность.

Замена барабанных тормозов на дисковые — пошаговая инструкция

Доброго времени суток, уважаемые автолюбители! В зависимости от того, какие тормоза стоят у вас на задней колесной паре, вам будет интересен или нет, этот материал. Если вас интересует замена барабанных тормозов на дисковые, то вы попали по адресу.

Замена системы барабанных тормозов на дисковые тормоза производится для тюнинга тормозной системы. Либо вы решили улучшить ходовые качества своего авто, заменив стальные на литые колесные диски. В этом случае барабанные и дисковые тормоза даже не соревнуются.

И ваше решение о замене типов тормозных систем, должно быть взвешенным и обоснованным. Ну, нельзя поддаваться лишь только влиянию модных тенденций, особенно если речь идёт об изменении конструкции системы безопасности.

Почему производится замена барабанных тормозов на дисковые

Практически все бюджетные и классические модели автомобилей при выходе с конвейера оснащаются барабанной системой задних тормозов. Без сомнения, эффективность дисковых тормозов перед барабанными уже доказана, и замена барабанных тормозов на дисковые, вполне оправдана.

Преимущества дисковых тормозов:

они обеспечивают наиболее равномерное приложение тормозных усилий, а значит, повышается эффективность торможения;
уменьшается тормозной путь автомобиля;
уменьшается время срабатывания тормозного механизма;
важно! Улучшается рассеивание тепла, что немаловажно для функциональности тормозного диска и тормозных колодок. Этот параметр особенно важен для водителей, использующих активный стиль вождения на повышенных скоростях, или на горных трассах.

Собственно, этих качеств дисковых тормозов, вполне достаточно, чтобы произвести замену барабанных тормозов на дисковые

С учётом некоторых, немаловажных «НО»!

Собственно, этих качеств дисковых тормозов, вполне достаточно, чтобы произвести замену барабанных тормозов на дисковые. С учётом некоторых, немаловажных «НО»!

Особенности замены барабанных тормозов на дисковые

Надеемся, что вы понимаете, замена системы, пусть и на более эффективную и качественную – есть изменение заводской конструкции. И последствия могут быть… разные. Например:

• замена типов тормозов должна соответствовать нормам и требованиям, исходя из модели вашего авто. Или вы получите на выходе, наравне с «красивыми» тормозами: занос при торможении, неравномерное распределение усилия при торможении, отказ тормозов, перегрев тормозных дисков и т.д.
• поэтому прежде, чем купить дисковые тормоза, вам нужно убедиться в том, что они сертифицированы для эксплуатации в России, и затем, договориться или реально устанавливать их на СТО, которое предоставит вам сертификат о соответствии ваших новых тормозных устройств нормам и требованиям.
• не забыли о ручном тормозе? Систему ручного тормоза придётся: либо приспособить старую «тросиковую», либо установить гидравлический «ручник»;
• прохождение ТО. Вы не должны забывать, что вносите конструктивные изменения в одну из систем автомобиля;
• И даже с учётом того, что ТО могут отменить, или уже отменили, не забывайте о встрече на дороге с гаишником. Опять вопрос «упрётся» в изменение конструкции;
• не хочется о плохом, но в случае с ДТП, вы автоматически становитесь виновником, так как эксплуатируете автомобиль с незарегистрированными конструктивными изменениями. Кстати, не мешает подумать и об отношениях со страховой компанией.

То есть, оказывается замена барабанных тормозов на дисковые – это не просто техническая перестановка, а и определенные проблемы с документальным оформлением мероприятия. Взвесили все «за» и «против» замены барабанных тормозов на дисковые? Тогда приступим к делу.

Технология замены тормозов

Первое, что вы должны понять — замена барабанных тормозов на дисковые своими руками, процедура не такая уж лёгкая и простая, как это описывается. Инструмент для замены тормозных колодок, и всей системы в целом, вам понадобится штатный.

Инструкция по замене тормозных колодок на вашем автомобиля, наверняка у вас есть. А инструкция по установке дисковых тормозов, прилагается к комплекту тормозов.

Сам процесс разборки и сборки тормозной системы, мы описывать не станем, тем более, что этот процесс индивидуален для каждой модели. Лучшим руководством по практической реализации ваших идей, является руководство по ремонту и эксплуатации именно вашего авто.

Плюс, практические рекомендации на форумах различных автоводов в интернете. Выбирайте форум о своей модели, и вперед.

Замена систем торможения своими руками

Провести замену одного типа механизма на другой вы можете на любом СТО. Это недешёвая процедура. Плюсы — профессионалам не потребуется для этого большого количества времени и они выдадут вам соответствующий сертификат качества новой тормозной системы.

Если вы хотите сэкономить на работе, тогда необходимо запастись временем и терпением. Такая конструкционная манипуляция с тормозами автомашины не проста и уж точно не лёгкая. Для её проведения в первую очередь требуется запастись необходимым инструментом. В целом замена колодок проводится со штатным набором. Кроме этого набора вам потребуется установочный комплект дисковой тормозной системы. В него входят:

• суппорт;
• шланг;
• колодки;
• диски;
• планшайбы;
• болты, шайбы и другие крепёжные изделия.

На видео — замена барабанных тормозов на дисковые:

При покупке автомобиля в комплекте должна была идти инструкция по его эксплуатации. В ней чёрным по белому расписано по пунктам, что за чем необходимо делать, для того чтобы заменить тормозные колодки (время от времени они стираются и требуется устанавливать новые). При помощи этой инструкции вы сможете снять старые барабанные механизмы.

Для установки дисковой системы следует прочитать инструкцию, которая также продаётся в комплекте. В ней вы найдёте подробное описание, схемы и т. д.

Помните, для каждой модели и марки автомобиля замена тормозных систем проводится по-разному, а если быть более точными, то она имеет свои особенности. Далее, мы представим вам основные действия, которые максимально унифицированы.

Итак, в первую очередь вам требуется снять барабанные тормоза. Для этого сорвите все крепёжные болты, которые находятся на задних колёсах, зафиксируйте передние подручными материалами и подоприте домкратом требуемую сторону

Внимание, для безопасной работы надёжно зафиксируйте автомашину. Теперь открутите болты и снимите заднее колесо. Далее, следует открутить гайку, которая фиксирует трос стояночного тормоза

Теперь можно снимать барабан. Очень часто он прикипает и его необходимо срывать. Для этого вам понадобится молоток. Для большей эффективности наносите удары средней силы с большой частотой. После снятия барабана отсоедините тормозной шланг от тормозного цилиндра. Снимите его, ступицу и фланец рычага задней подвески

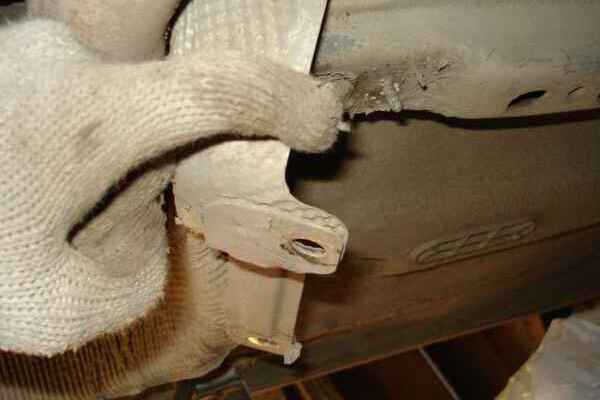

Далее, следует открутить гайку, которая фиксирует трос стояночного тормоза. Теперь можно снимать барабан. Очень часто он прикипает и его необходимо срывать. Для этого вам понадобится молоток. Для большей эффективности наносите удары средней силы с большой частотой. После снятия барабана отсоедините тормозной шланг от тормозного цилиндра. Снимите его, ступицу и фланец рычага задней подвески.

Теперь приступаем к установке дисковых тормозов. Для этого сначала закрепите фланец рычага подвески, а потом ступицу с диском к нему. Используйте только новые болты. Далее, установите тормозной диск, направляющие колодок и сами колодки. Перед тем как установить суппорт, отожмите его поршни внутрь, используя большую плоскую отвёртку. Теперь можно поставить суппорт и закрепить всю конструкцию.

Видео про установку задних дисковых тормозов:

Далее, необходимо подключить тормозной шланг, трос «ручника» и суппорт к самой системе.

После замены тормозной системы специалисты рекомендуют прокачать её и удалить из неё воздух.

Из всего вышесказанного необходимо вынести самое главное. Первое, дисковые тормоза действительно более эффективные и сделают автомобиль более безопасным, но любая манипуляция с заводскими деталями — это конструкционное изменение, которое должно быть зафиксировано в определённых документах. Второе, для самостоятельной замены этих деталей необходимо время, место, специальные инструменты, знания и умения.

Ответы (1)

Следить за ответами

на этот вопрос

На это поколение Hyundai Solaris устанавливаются задние дисковые тормоза, тогда как на предыдущей генерации тормоза были барабанными.

freelance
Энтузиаст автомобилестроения

19.03.2013 в 20:21

Комментировать

Я передумал

Ответить на вопрос

Мы ценим ваше участие и помощь, поэтому самые активные получают подарки

Прикрепить файл

Загрузить фото

Похожие вопросы

Об эксплуатации

Помните, что дисковые тормоза имеют ресурс. Для колодок он составляет приблизительно 30-40 тысяч километров пробега. Диск стирается через 100-110 тысяч километров. Более точную информацию всегда читайте в инструкции к купленной модели. К симптомам износа относится скрежет, вибрации, пульсация в педали тормоза и ее заклинивание.

Водители могут определить уровень износа самостоятельно. Необходимо посмотреть на торец изделия. Как правило, там располагаются два значения: исходная и минимально допустимая толщина. Цифры могут отличаться в зависимости от производителя. Вам необходимо с помочью штангенциркуля сравнить цифры с допустимыми нормами. Обязательную замену следует выполнять в том случае, если износ на диске неравномерен.

Это ключевая информация о замене барабанной системы на дисковую. В сети можно поискать видео процесса замены для вашей модели авто, если в ходе процедуры возникнут трудности. Проявляйте максимальную бдительность, так как разного рода оплошности при монтаже тормозов могут стоить вам жизни.

Зачем менять тормоза?

Придания своему автомобилю более презентабельного вида и возможность использования в дальнейшем литых дисков – это одна из основных причин, почему современные автомобилисты хотят заменить барабаны на диски. Ну, а если судить относительно продуктивности, то можно сделать вывод, что дисковые немножко лучше барабанных аналогов. Ведь диски имеют некоторое количество преимуществ перед барабанами.

Тормозной барабан вышел из строя?

Однако, тормозная система, как и любой механизм, вполне может выйти из строя. Причиной поломки может стать изношенность тормозного барабана. В этом случае его предстоит заменить. Пугаться этого не стоит, так как это вполне можно сделать своими руками. Прочтя информацию ниже, автомобилисту станет ясно, как надо действовать, так как мы опишем пошаговое руководство к действию, как снять тормозной барабан на автомобиле ВАЗ 2110.

Помните, что на рабочей поверхности барабана не должно присутствовать ни задиров ни царапин, то есть поверхность должна быть гладкой. В противном случае его надо либо отшлифовать, либо заменить

Кроме этого важно знать и размер диаметра рабочей поверхности тормозного механизма. При допустимом максимуме в 201,5 мм диаметр барабана не должен быть более 201 мм

Замена систем торможения своими руками

Провести замену одного типа механизма на другой вы можете на любом СТО. Это недешёвая процедура. Плюсы — профессионалам не потребуется для этого большого количества времени и они выдадут вам соответствующий сертификат качества новой тормозной системы.

Если вы хотите сэкономить на работе, тогда необходимо запастись временем и терпением. Такая конструкционная манипуляция с тормозами автомашины не проста и уж точно не лёгкая. Для её проведения в первую очередь требуется запастись необходимым инструментом. В целом замена колодок проводится со штатным набором. Кроме этого набора вам потребуется установочный комплект дисковой тормозной системы. В него входят:

• суппорт;
• шланг;
• колодки;
• диски;
• планшайбы;
• болты, шайбы и другие крепёжные изделия.

На видео — замена барабанных тормозов на дисковые:

При покупке автомобиля в комплекте должна была идти инструкция по его эксплуатации. В ней чёрным по белому расписано по пунктам, что за чем необходимо делать, для того чтобы заменить тормозные колодки (время от времени они стираются и требуется устанавливать новые). При помощи этой инструкции вы сможете снять старые барабанные механизмы.

Для установки дисковой системы следует прочитать инструкцию, которая также продаётся в комплекте. В ней вы найдёте подробное описание, схемы и т. д.

Помните, для каждой модели и марки автомобиля замена тормозных систем проводится по-разному, а если быть более точными, то она имеет свои особенности. Далее, мы представим вам основные действия, которые максимально унифицированы.

Итак, в первую очередь вам требуется снять барабанные тормоза. Для этого сорвите все крепёжные болты, которые находятся на задних колёсах, зафиксируйте передние подручными материалами и подоприте домкратом требуемую сторону

Внимание, для безопасной работы надёжно зафиксируйте автомашину. Теперь открутите болты и снимите заднее колесо

Далее, следует открутить гайку, которая фиксирует трос стояночного тормоза. Теперь можно снимать барабан. Очень часто он прикипает и его необходимо срывать. Для этого вам понадобится молоток. Для большей эффективности наносите удары средней силы с большой частотой. После снятия барабана отсоедините тормозной шланг от тормозного цилиндра. Снимите его, ступицу и фланец рычага задней подвески.

Теперь приступаем к установке дисковых тормозов. Для этого сначала закрепите фланец рычага подвески, а потом ступицу с диском к нему. Используйте только новые болты. Далее, установите тормозной диск, направляющие колодок и сами колодки. Перед тем как установить суппорт, отожмите его поршни внутрь, используя большую плоскую отвёртку. Теперь можно поставить суппорт и закрепить всю конструкцию.

Видео про установку задних дисковых тормозов:

Далее, необходимо подключить тормозной шланг, трос «ручника» и суппорт к самой системе.

После замены тормозной системы специалисты рекомендуют прокачать её и удалить из неё воздух.

Из всего вышесказанного необходимо вынести самое главное. Первое, дисковые тормоза действительно более эффективные и сделают автомобиль более безопасным, но любая манипуляция с заводскими деталями — это конструкционное изменение, которое должно быть зафиксировано в определённых документах. Второе, для самостоятельной замены этих деталей необходимо время, место, специальные инструменты, знания и умения.

Ремонт и регулировка вакуумного усилителя

Для того чтобы отремонтировать ВУТ, его нужно снять вместе с тормозной педалью. Для этого потребуется отключить провод стоп сигнала от массы автомобиля и открутить крепежные элементы.

Основные неисправности и ремонт вакуумного усилителя тормозов УАЗа:

1. Нарушена герметичность трубопровода. В этом случае необходимо провести внешний осмотр механизма и устранить повреждения.
2. Вышли из строя клапаны обратного типа. Рекомендуется заменить изношенные детали.
3. Произошла разгерметизация рабочих камер усилительного устройства торможения. Следует проверить затяжку трубопроводов и уплотнителя. При необходимости заменить поврежденные детали.

Для регулировки вакуумного усилителя тормозов УАЗа необходимо настроить свободный ход тормозной педали. Для этого потребуется перенастройка длины штока.

Необходимо установить шток до конца и при помощи металлической линейки или щупа уложить его вдоль корпуса. После этого, используя штангенциркуль, нужно замерить выступ над корпусной частью, он не должен превышать 8 мм. Если этот показатель превышает норму, следует ослабить контргайку и при помощи регулировочного винта увеличить или уменьшить длину штока.

Когда необходимый размер будет установлен, можно фиксировать положение винта контргайкой. Затем нужно проверить уровень масляной и топливной жидкости.

После регулировки рекомендуется завести двигатель и проверить работоспособность тормозного цилиндрического механизма и всей системы.

Установка дисковых тормозов на УАЗ

Если вы счастливый обладатель автомобиля УАЗ, то при замене тормозов действуйте следующим образом:

1. Подготовьте необходимый инструмент — шайбы на «10», шпильки (50*10), болты на «12*1», держатели суппорта, переходники разменов от М10 до М12, суппорт для автомобиля Газель, специальные проставки и дисковые тормоза для УАЗ.
2. Начинайте работу с демонтажа колеса. После снимайте барабан, выкручивайте опорные «пальцы». Далее демонтируйте старые трубки и колодки.
3. Снимайте муфту, для чего необходимо открутить шесть болтов.
4. Отгибайте в сторону стопорное кольцо, установленное на гайке. После выкручивайте последнюю с помощью спецключа.
5. Доставайте кольцо, снимайте следующую гайку и демонтируйте саму ступицу. После скручивайте гайку со шпилек, имеющих отношение к тормозному щиту. На последнем этапе снимайте сам щит вместе с цапфой.
6. Монтируйте держатель суппорта таким образом, чтобы он был расположен бобышками наружу.
7. Если это необходимо, то выполните расточку внутреннего отверстия (сделать это несложно с помощью напильника с круглым профилем). Далее посадите на место держатель с помощью молотка.
8. Выбивайте изношенные шпильки из ступицы и монтируйте новые. После устанавливайте проставку с проточкой на внутренней стороне. Монтируйте проставку таким образом, чтобы проточная часть была установлена по отношению к суппорту.
9. Монтируйте элементы дисковых тормозов до момента установки муфты. При этом вспомните о необходимости убрать литейный «подъем» на суппорт (сделать это можно болгаркой). Используя этот же инструмент, подготовьте место на кулаке. Помните, что у левого суппорта (в отличие от правого) место вывода штуцера находится сверху.
10. Отбрасывайте шланг, подключаемый к медной трубке. Если место соединения закисло, то отсоединить устройства друг от друга можно с помощью прогрева (здесь пригодится горелка). Если выкрутить не получается, то отрезайте трубку.
11. Накручивайте на шланг переходник с гайкой и подключайте его к трубке. При нехватке шланга используйте более длинное изделие, сварите новый кронштейн или стяните раму и трубу.
12. Установите колодки, поставьте суппорт и зафиксируйте его к держателю.
13. На завершающем этапе ставьте на место колеса.
14. В случае сильного выступания шпилек старайтесь использовать торцевую головку большей длины. Возможна и еще одна проблема. Если суппорт плохо проворачивается, то его можно подрезать с наружной стороны.

Установка дисковой системы — возможность повысить эффективность тормозов и сделать автомобиль более безопасным. Но и это лишь одна сторона медали.

Помните, что, проводя замену, вы вносите конструктивные изменения в систему, что требует дополнительной проверки и отражения в соответствующих бумагах.

Кроме этого, для выполнения работы вы должны обладать необходимым багажом знаний и инструментом.

В противном случае эксперименты с тормозной системой могут закончиться трагедией на дороге.

Характеристика тормозов на УАЗ

Надежные тормоза обеспечивают контроль и безопасность

Очень часто владельцы «буханок» задаются вопросом: а есть ли разница, какие тормоза ставить, дисковые или барабанные? Разница есть, причем огромная. Если на УАЗе стоит барабанная конструкция, автомобиль хорошо себя ведет на нормальной дороге, но при необходимости проехать по экстремальной трассе, среди болот и трясин, водитель столкнется с проблемой торможения.

Выбраться из затруднительного положения без эвакуатора будет практически невозможным. Такая неприятность происходит из-за того, что тормозные механизмы быстро забиваются грязью, отчего работают с трудом, а могут и вовсе выйти из строя, оставив водителя бороться с потерявшим управление автомобилем.

И даже если первое время тормоза работают неплохо, нужно знать, что день за днем частицы песка, дорожного мусора, грязи, попадающие во время движения на колодки, воздействуют на них, как абразив. Вследствие этого колодки стираются, причем неравномерно. Вот почему, если на УАЗе стоит барабанная тормозная конструкция, необходимо довольно часто проводить регулировку тормозов на всех четырех колесах, дабы избежать серьезных проблем.

Комплект дисковых тормозов на УАЗ 469 устраняет неудобства, отнимающие так много времени, средств и сил. Кроме того, такая система делает процесс торможения намного лучше, а вождение — безопаснее. При наличии подобной конструкции УАЗ «буханка» справится с любым испытанием на прочность и не подведет своего хозяина.

Комплект дисковых тормозов позволяет не переживать по поводу дорожных условий.
Ни песок, ни снег — ничто не окажет такого губительного воздействия. Еще одним плюсом является значительное сокращение тормозного пути за счет увеличения коэффициента торможения.
