Снятие, установка и регулировка передних дверей на ладе гранте. пошаговая инструкция

Обзор цен запчастей

Наименование / артикул	Цена (Руб.)
00001003833121 Болт М5х10 с зубчатым буртиком	От 100
00001003831801 Гайка М5 с зубчатым буртиком	От 100
00001002624101 Шайба 5 мм	От 50
00001003275901 Винт М6х10	От 50
00001002605371 Шайба 6 мм стопорная	От 50
21230610542000 Личинка замка	От 550
11180610515000 Ручка наружная передней правая	От 650
11180610515100 Ручка наружная передней левая	От 650
21900610518000 Ручка внутренняя передней правая в сборе	От 950
21900610518100 Ручка внутренняя передней левая в сборе	От 950

*цены актуальны состоянием на 27.11.18 года.

Рекомендации по выбору и замене ручки двери

При выборе запчастей всегда отдавайте предпочтение оригинальным. Хорошие, качественные детали всегда на 10 — 15% дороже аналогов. Вместе с тем, приобретая заводскую деталь можно рассчитывать на длительный срок эксплуатации механизма.

Дешевая подделка не выходит и трети положенного ресурса. Окончательный выбор за владельцем технического средства. Решающим фактором выступает бюджет.

➤ Снять обшивку двери гранта лифтбек — подробное описание

Все модели Lada Granta с лифтбэком по умолчанию поставляются с заводским покрытием из ПВХ.

Часто элементы обивки дверей становятся объектом повышенного внимания водителя из-за скрипа и стука в дверь. Устранение дефектов, заделка стыков и стыков вполне допустимо самостоятельно. Процедура несложная, в сервисный центр ехать не нужно.

Распространенные причины снятия обшивки с дверей Лады Гранты Лифтбек

• скрип, скрип в нише дверного проема;
• механические повреждения, удары и деформации;
• производственный дефект;
• деформация дверной карты из-за систематического воздействия прямых солнечных лучей;
• естественный износ пластиковых кнопок, зажимов.

Передние и задние дверные планки Lada Granta с лифтбэком крепятся к кузову винтами и пластиковыми плунжерами.

• 3 болта на «10» по нижней окружности;
• 8 поршней по периметру дверной карты.

Будьте особенно осторожны при сборке и разборке, так как полимеры очень хрупкие. Чрезмерное давление, деформация конструкции способствует деформации, поломке пистолета. Заменить полимер несложно, но требуется время, чтобы вернуть его в исправное состояние.

Инструменты и материалы для снятия обшивки двери

• плоская отвертка;
• тряпки, резиновые перчатки;
• запасные поршни, новая дверная карта на случай повреждения старой.

Последовательность действий при снятии обшивки передней двери Лада Гранта Лифтбек

Установите машину на плоскую платформу или платформу, обеспечив свободный доступ по всему периметру.
Примите первые меры предосторожности: включите ручной тормоз, подложите под колеса противооткатные упоры.

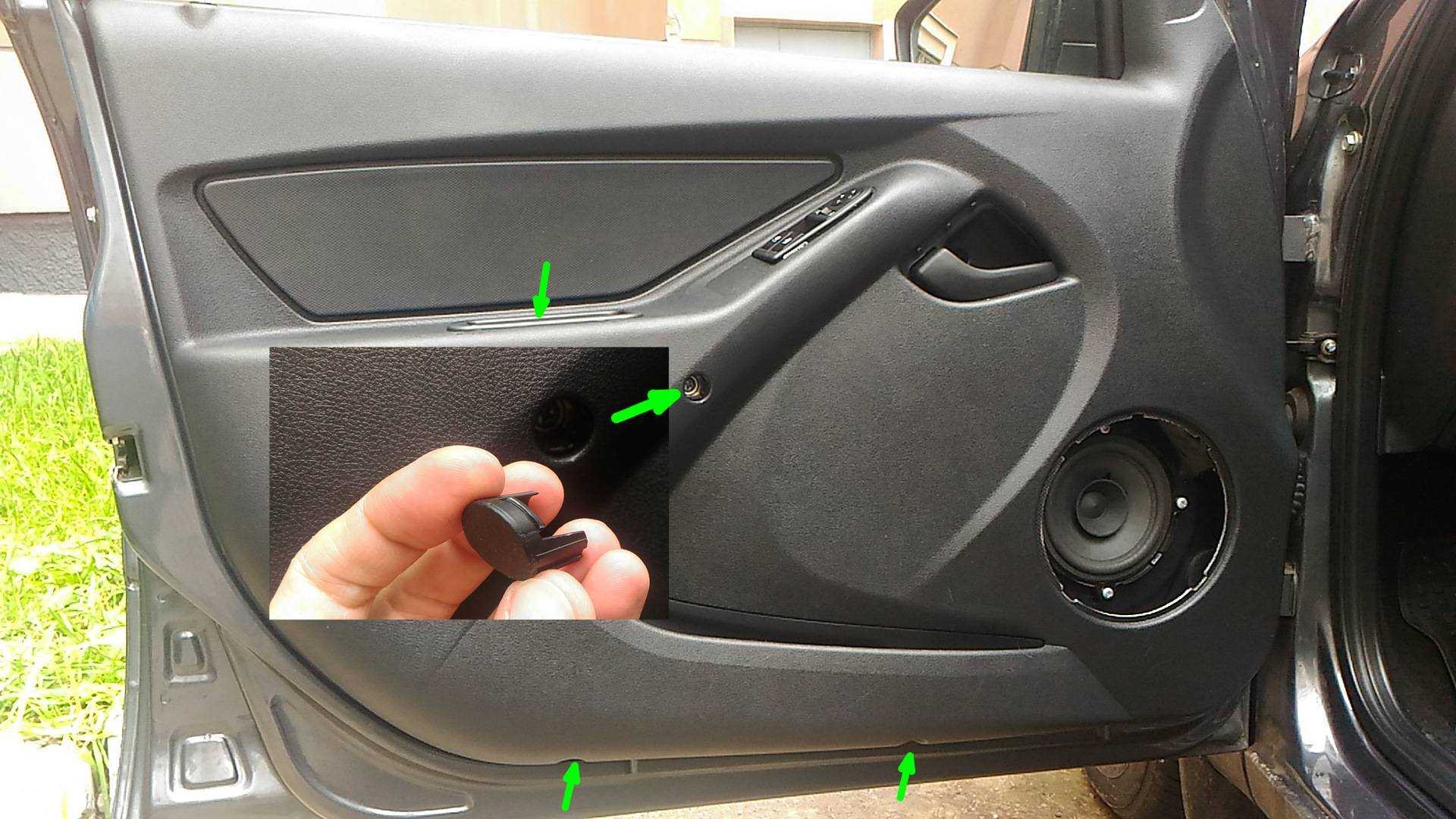

Откручиваем язычок защелки.
Выкрутите три винта, которыми крепится нижний периметр карты.
Подденьте пластиковую накладку и снимите зажимы с их мест.
Отсоедините жгут проводов от музыкального динамика.
Замените карту на новую и установите ее в обратном порядке.

Процесс снятия обшивки задней двери на Лада Гранта немного сложен. На ручке есть дополнительные крючки для закрывания двери. Крепится к кузову автомобиля двумя болтами «10».

Осторожно подденьте пластиккрышка для дверной ручки. Лучше делать это пластиковой, пластиковой картой

Категорически запрещается использовать металлические предметы, так как будет повреждена кромка.

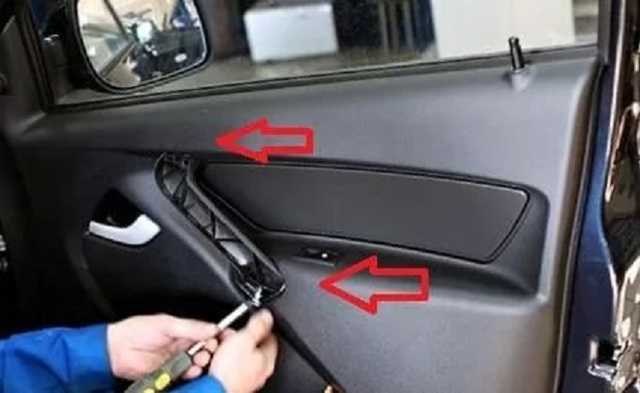

С помощью отвертки Phillips открутите два винта крепления ручки, снимите ручку.
Открутите фиксирующий штифт.
По периметру карты отстегните пластиковые зажимы.
В проеме выемки отсоедините шайбы с проводами, ведущими к динамику.
Заменить дверную карту, провести профилактику, подключить электрические провода. При необходимости установите новые аксессуары.
Повторная сборка конструкции производится в обратной последовательности.

Аналогичным образом снимаем накладку с задней двери с противоположной стороны.

Снятие обшивки (отделки) багажного отделения

Обшивка багажного отсека (версии 2WD): 1. Крышка задней правой стойки. 2. Правая верхняя боковая облицовка багажного отсека. 3. Правая нижняя боковая облицовка багажного отсека. 4. Настил пола багажника. 5. Левая верхняя боковая облицовка багажного отсека. 6. Крышка задней левой стойки. 7. Левая нижняя боковая облицовка багажного отсека. 8. Крюк левого ремня безопасности. 9. Облицовка левого амортизатора. 10. Решетка левой нижней боковой облицовки багажного отсека. 11. Держатель ремкомплекта (версии без запасного колеса). 12. Задняя пластина багажного отсека. 13. Решетка правой нижней боковой облицовки багажного отсека. 14. Лампа освещения багажного отсека. 15. Облицовка правого амортизатора, 16. Крюк правого ремня безопасности, 17. Поддон багажного отсека. 18. Задняя центральная проставка пола багажника (версии с запасным колесом). 19. Скоба запасного колеса (версии с запасным колесом).

Обшивка багажного отсека (версии 4WD): 1. Крышка задней правой стойки. 2. Правая верхняя боковая облицовка багажного отсека. 3. Правая нижняя боковая облицовка багажного отсека. 4. Настил пола багажника. 5. Левая верхняя боковая облицовка багажного отсека. 6. Крышка задней левой стойки. 7. Левая нижняя боковая облицовка багажного отсека. 8. Крюк левого ремня безопасности. 9. Облицовка левого амортизатора. 10. Решетка левой нижней боковой облицовки багажного отсека. 11. Левая задняя проставка пола багажного отсека. 12. Задняя пластина багажного отсека. 13. Решетка правой нижней боковой облицовки багажного отсека. 14. Лампа освещения багажного отсека. 15. Облицовка правого амортизатора. 16. Крюк правого ремня безопасности. 17. Правая задняя проставка пола багажного отсека. 18. Скоба запасного колеса.

Сняние обшивки багажника показано с левой стороны. Правая снимается аналогично

1. Откройте полностью крышку багажника.

2. Поддев обшивку (панель) заднего борта, снимите её с удерживающих фиксаторов.

Расположение фиксаторов на обшивке заднего борта.

3. Достаньте из багажника панель пола…

4. …а так же вещевой ящик. 5. Снимите левую секцию спинки заднего сиденья (см. тут).

7. Отверните болт крепления спинки заднего сиденья и снимите крепление.

9. Снимите обшивку заднего порога (см. тут).

10. Поддев боковую обшивку багажника, снимите её с удерживающих фиксаторов.

Расположение фиксаторов боковой обшивки багажника

При снятии обшивки с правой стороны, снимите плафон освещения багажника. Подденьте его за край…

…и снимая с фиксаторов, извлеките его из обшивки.

Отсоедините разъём проводки и полностью снимите плафон.

Как самостоятельно снять обшивку двери Лада Приора

Марка машины была выпущена двенадцать лет назад, и с тех пор пользуется огромной популярностью у водителей. И неудивительно, ведь стоимость качественного произведения отечественного автопрома достаточно низкая.

Многие автолюбители могут себе позволить его приобрести. Ремонт и сервисное обслуживание обойдется дешево, а некоторые детали можно заменить самостоятельно.

К примеру, из этой статьи читатели узнают, как снять обшивку двери Приора.

В некоторых случаях владельцы ТС желают заменить на Приоре обшивку дверей. Осуществить эту цель достаточно просто, понадобится минимум инструментов. Отсутствие опыта не должно пугать, даже не занимающиеся подобным ремонтом люди будут способны по инструкции снять старую и установить новую дверную обшивку.

Как снять обшивку

Процесс делится на три главных этапа:

1. Обнаружение всех винтов и фиксирующих элементов, отвинчивание болтов.
2. Снятие дверных накладок.
3. Демонтаж обшивки.

Отдельно снимается обтяжка задней и передней панелей. Указанные этапы будут подробно описаны ниже в статье, если не желаете отправляться в автомастерскую, предоставим инструкцию того, как снять обшивку двери на автомобиле Лада Приора.

Зачем нужен демонтаж

Обивка авто Лада Приора производится в нескольких цветах. Если автолюбитель желает сменить цвет салона, то придется менять не только обивку сидений, но и обтяжку дверей. Такие компоненты, как шумовая изоляция или утеплитель нельзя установить, не демонтировав до этого обтяжку.

Если повреждены подъемники окон, или повредились дверные ручки, также придется снять обтяжку дверей Приора, заметить поломанные компоненты, и установить ее обратно. Также обшивка со временем теряет внешний вид, появляются пятна, которые не получается убрать.

Как демонтировать обшивку: инструкция

Понадобятся следующие инструменты:

• плоская отвертка;
• крестообразная отвертка;
• клипсы и пистоны, к которым обтяжка крепится.

Последний пункт выполнять необязательно, ну лучше клипсами и пистонами запастись на случай, если сломаете старые. Чтобы не тратить время и не бежать в магазин, желательно купить комплект заранее.

Выбирая пистоны или клипсы на Приору, обратите внимание на то, для какой марки они предназначаются. Эти компоненты для Приоры похожи на детали для Калины

Отличие в длине — для Калины клипсы длиннее на полтора миллиметра

Попросите помощи у консультантов, они помогут выбрать правильные детали

Отличие в длине — для Калины клипсы длиннее на полтора миллиметра. Попросите помощи у консультантов, они помогут выбрать правильные детали.

Передняя дверь

Так как снять обшивку передней двери? Читаем инструкцию:

1. Отверните фиксатор замка дверей.
2. Отвинтите винтик, крепящий ручку к двери. Уберите винт и снимите ручку.
3. Открутите оба болтика, которые держат блок переключателей. Снимите блок, для этого отщелкните провода из разъема.
4. Найдите внизу дверки три фиксирующих шурупа, отвинтите, отложите их в сторону.
5. Отщелкните фиксаторы обшивки, используя плоскую отвертку. Поддеваете плоским наконечником отвертки края обшивки, осуществляйте процесс снизу вверх.

Такие простые манипуляции позволяют снять обшивку передней двери. Монтаж новой или старой обтяжки (в зависимости от целей) проводите в обратном порядке

Задняя дверь

А как снять обшивку задней двери? Смотрите инструкцию:

1. Уберите розетку с ручки стеклоприемника.
2. Уберите фиксаторы в сторону.
3. Аккуратно снимите ручку стеклоподъемника, отложите в сторону.
4. Снизу дверки найдете три болта, открутите их.
5. Сверху размещены четыре фиксатора, открутите их крестообразной отверткой.
6. Сбоку, там, где размещена ручка, разместился еще один болт, отвинтите его.
7. С другой стороны дверки найдутся два шурупа, открутите их.
8. Возьмите плоскую отвертку, поддевайте снизу обшивку, постепенно отделяя ее от дверки. Приводите манипуляции снизу вверх.

Установите обтяжку дверей в обратном порядке. Карту размещения фиксаторов можно найти в интернете, так вы будете точно уверены, что откручиваете болты, фиксирующие обтяжку.

Заключение

Процесс демонтажа не отнимет много времени и усилий. Он настолько прост, что решение отправится в мастерскую и заказать замену обтяжки там, кажется иррациональным. Действуя по инструкции, у каждого получится снять обшивку Приоры.

Возможные проблемы и пути их устранения

Можно, конечно, купить доводчики, ограничители дверей Лада и сделать ремонт в соответствии с инструкцией. Но эту операцию можно выполнить более продуктивным способом. Для ее проведения необходимы:

• резиновые трубки;
• отвертка;
• силиконовая смазка.

Частым симптомом поломки замка является то, что перед открыванием/закрыванием двери появляется громкий звук. Конструкция замка передней двери сделана таким способом, что металл иногда может дребезжать. Для того чтобы устранить эту проблему, необходимо вынуть сам замок и на рычаги надеть резиновые трубки нужного размера. Сразу же все издаваемые впереди звуки исчезнут. При закрывании дверей будет слышен только хлопок, а все резкие и громкие звуки уйдут в прошлое.

Если у автомобиля кузов универсальный, то следует еще отрегулировать замок на двери багажника. Сам замочный язычок заходит в скобу. Его нужно найти и выполнить проверку затяжки винтов. Потом замок необходимо смазать силиконовой смазкой, после чего проверить дверь открыванием. В случае плохой работы замка нужно прикрутить резиновые упоры, но их нельзя сильно затягивать. Потом проверить приводную тягу замка дверей Лада Гранта.

Если наблюдаются заедания и люфты, то следует их устранить. Причем все это сделать надо сразу. На замок багажника тоже можно купить ограничители. Перед тем как приобрести доводчики или ограничители дверей Лада, следует сначала проконсультироваться со специалистом. Получив необходимую и важную информацию, можно выбрать самые качественные ограничители. Проблемы с работой замка можно решить, сделав его качественную регулировку. Для этого следует провести определенные действия.

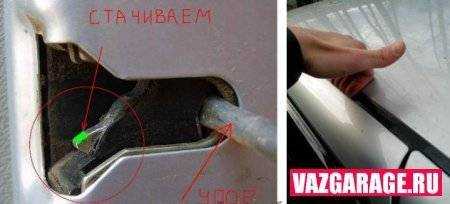

Чаще всего причиной плохой работы замков является разность радиусов искривления верхней дверной рамки. Если детально ее рассмотреть, то можно увидеть, что при одновременной регулировке замков в задней части машины они всегда прикасаются к верхней части уплотнительной резинки неодинаково. Тугое открывание намного сильнее сдавливает ее в закрытом положении. Для регулировки замков можно воспользоваться следующим методом.

Надо скрутить плотную бумажную трубку и просунуть ее в верхнюю часть рамки окна, при этом слегка опустив стекло. Затем вдавить. Такую процедуру нужно проделать несколько раз, помогая руками выгнуть рамку в закрытом состоянии. Следуя таким советам, можно справиться с ремонтом самостоятельно. Единственное, надо, чтобы в запасе были ограничители дверей Лада Гранта. Но от помощи или консультации специалиста отказывать не стоит, так как порой схема ремонта бывает очень сложной.

Выход из ситуации

Что делать, если не открывается дверь в машине изнутри и снаружи? На самом деле путей решения не так уж и много.

• Вызвать квалифицированного работника станции технического обслуживания для вскрытия дверей или замка. Учитывая нынешние расценки, один только вызов обойдется владельцу как половина средней зарплаты. Так что удовольствие не для каждого. Воспользоваться данной услугой можно только в крайней ситуации;
• Снять дверные петли и отвинтить крепление замка: вариант больше подходит в том случае, когда заклинило передние двери. Суть заключается в следующем: если дверь невозможно открыть ни с наружи, ни изнутри, то необходимо отверткой с крестообразным наконечником открутить две петли задней двери, которая следует за «проблемной» дверью. Таким путем мы обеспечим доступ до задней стенки крепления замка. Здесь уже дело случая, можно с первого раза открутить два болта, либо потратить минут так 10-15. Отвинтив болты, отсоединим заднюю стенку дверного замка от кузова. Останется только приложить усилия, чтобы отдернуть дверцу, и все готово;
• Далее уже необходимо снимать сам механизм и делать диагностику, искать причину, но это уже «совсем другая история»;

Уплотнительные резинки отковырнуть и добраться до крюка замка: способ решения ситуации очень хорош, как для отечественного, так и для иностранного автопрома

Не важно какая дверь заклинила, необходимо снять верхний резиновый уплотнитель между стеклом и внешней частью двери. Перед нами окажется пространство в один сантиметр шириной, которое надо использовать с максимальной эффективностью

Суть заключается в том, чтобы найти кусок проволоки, согнуть ее на конце, создав своеобразный небольшой крюк.

Как разобрать переднюю дверь на гранте

В статье рассмотрим полную разборку передней двери и ее снятие

Снятие и установка стеклоподъемника передней двери

Снимаем облицовку передней двери, как описано выше в этой статье

Поднимаем вверх и фиксируем скотчем стекло на двери

Отсоединяем колодку проводов от разъема моторедуктора стеклоподъемника

Выкручиваем три винта крепления моторедуктора стеклоподъемника к внутренней панели двери

Откручиваем четыре гайки крепления механизма стеклоподъемника к внутренней панели двери

Вынимаем механизм стеклоподъемника через нижнее технологическое отверстие двери

Устанавливаем механизм стеклоподъемника в обратной последовательности

Алгоритм снятия

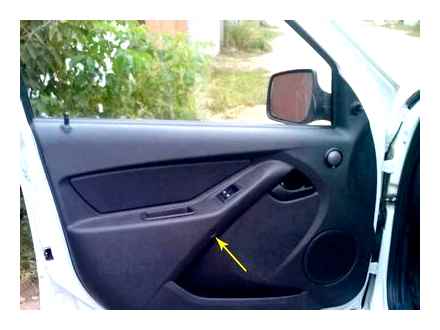

Откручиваем болт в ручке закрытия двери.

Снимаем пластиковую заглушку в карте двери «посередине». За ней находим болт и откручиваем его.

Откручиваем снизу двери два болта. Их хорошо видно.

Начинаем дергать на себя обшивку. Я начинаю дёргать снизу где карман. Потом иду наверх.

Как только обшивка снялась с пистонов, подтяните обшивку вверх и вытащите её с механизма замка. Далее отсоедените фишки электростеклоподъемников. Запомните их месторасположение для дальнейшего сбора конструкции. Если у Вас в дверях есть колонки аудио-системы, то отсоедините разъемы «папа» и «мама» с колонок.

Так как я делал на морозе, не обошлось без потерь. С карты обшивки двери отломалось одно посадочное место, пистон остался в двери.

Этап : снимаем обшивку

• Автомобиль помещаем в периметр ремонтной зоны, скидываем клеммы от аккумуляторной батареи.
• Открываем заднюю левую (правую) дверь, поднимаем стекло до упора вверх.

• Выкручиваем блокиратор – так званый солдатик.
• Отверткой поддеваем пластиковую ручку стеклоподъемника.
• Извлекаем фиксатор, выводим его из пазов.
• Отверткой поддеваем корпус наружной ручки двери, выкручиваем два болта – фиксатора.
• Подеваем правый нижний угол карты, снимаем ее с посадочного места. Работы проводим аккуратно, так как пластиковые клипсы хрупкие, могут повредиться (всего — 10).
• Снимаем карту против часовой стрелки.
• Выводим тягу блокировки двери из карты.
• Отверткой с крестообразной битой выкручиваем два винта, фиксирующих ручку к кузовной части.
• Выводим основание ручки с посадочного места.
• Извлекаем тягу, рычаг ручки.
• С внутренней стороны уплотнителя выкручиваем винт для демонтажа пластиковой декоративной вставки, снимаем ее.
• Извлекаем резиновый уплотнитель из задней направляющей.

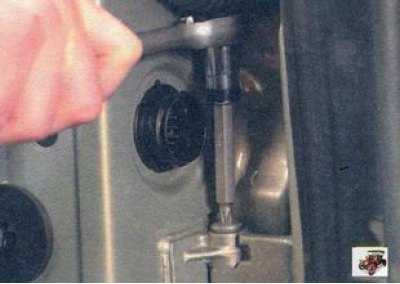

• Головкой на «8» выкручиваем болт крепления направляющих в задней части двери, с торца.
• Выводим направляющую из проема двери.
• Извлекаем пистон из отверстия в двери, снимаем уплотнитель.
• Выравниваем стекло по центру, головкой на «8» выкручиваем болты крепления держателя.
• После того, как дверная карта снята, поднимаем стекло в верхнее положение, фиксируем его малярным скотчем в целях безопасности.
• С валика ручки извлекаем поролоновую прокладку.
• Головкой на «8» выкручиваем три болта, фиксирующих модуль стеклоподъемника к кузову двери.
• По аналогии выкручиваем две гайки в нижней части крепления.
• Извлекаем механизм стеклоподъемника со штатного места.

Последовательность действий

• Перед началом работы элемент кузова должен быть установлен на несущую конструкцию. Алгоритм описан в начале статьи;
• Очищаем внутреннюю поверхность металлической конструкции от грязи, наслоений, обезжириваем ацетоном, бензином.

Проверяем состояние виброизоляционной накладки. Оклеиваем новой по мере необходимости. Вырезаем куски Визалиса необходимой формы. Смазываем Литолом движущие элементы. Укладываем электрическую проводку в пластиковый рукав. Нагреваем Битопласт, прикладываем Визалис. Собираем кузовной элемент.

Каталожные артикулы комплектующих задней двери

Для большинства водителей штатной акустической системы достаточно, как и динамиков. Но любители качественного звучания практикуют монтаж подиумов, проставок.

Процесс установки на задних дверях аналогичен установке на передних. Работы проводим самостоятельно, принцип работы интуитивно понятен.

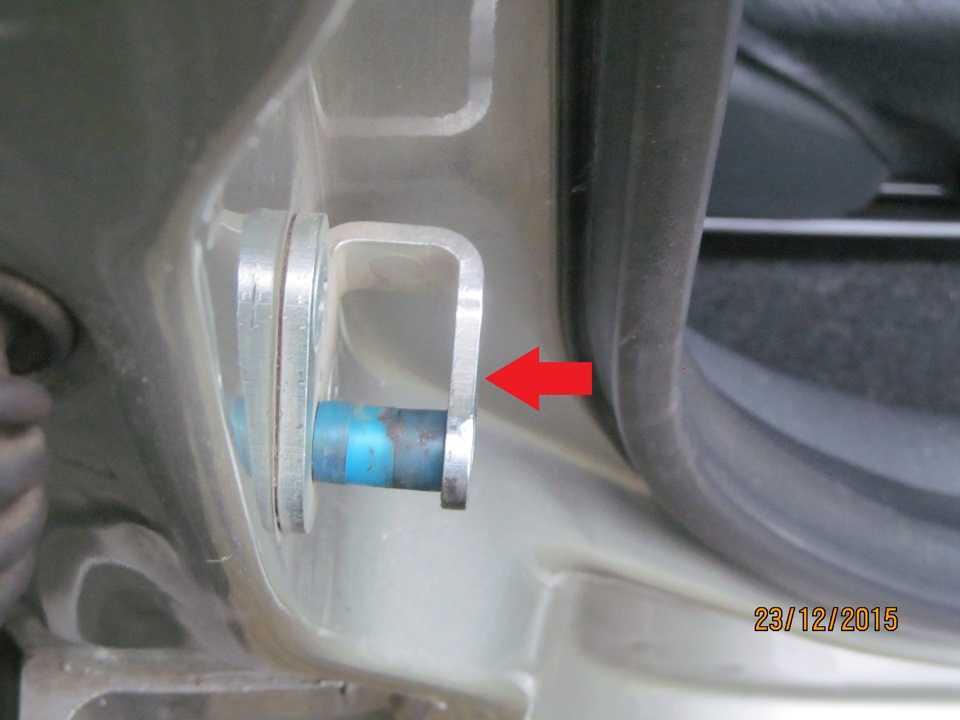

Регулировка задней двери LADA Granta

Первый признак того, что нарушены зазоры — появление звонкого стука при захлопывании, плохо открывается задняя дверь. Отрегулировать (восстановить) зазоры можно самостоятельно.

Для этого понадобится: ударная отвертка, ветошь, смазка.

Двери задние погрузочные (багажника) и их механизмы — снятие обшивки, установка, разборка, сборка

Установить автомобиль на рабочее место. Отсоединить клемму провода «массы» от аккумуляторной батареи

Отвернуть винт 1, рисунок 7-1, крепления внутренней ручки 2 открывания двери левой или правой

Отвернуть винты 4 крепления обивки левой двери

Преодолевая сопротивление держателей снять обивку 3 левой или правой двери.

Рисунок 7-1 — Крепление обивок погрузочных дверей:

1 — винт крепления внутренней ручки открывания двери; 2 — внутренняя ручка открывания двери; 3 — обивка погрузочной двери; 4 — винт крепления обивки

Расположение фиксаторов крепления обивки левой створки двери задка (вид с внутренней стороны)

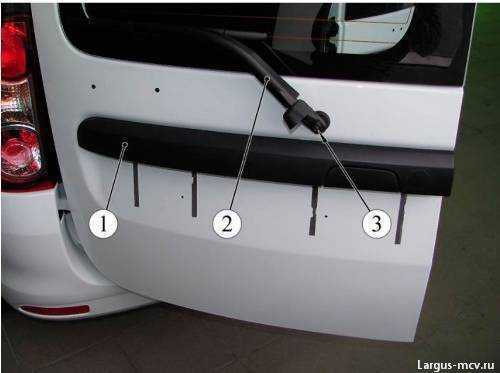

Откинуть защитный колпачок гайки 3, рисунок 7-2, крепления рычага 2 стеклоочистителя отвернуть гайку, снять рычаг (ключ гаечный 13).

1 — накладка задней левой погрузочной двери; 2 — рычаг стеклоочистителя; 3 — гайка крепления рычага стеклоочистителя

Отсоединить от стеклоочистителя 2, рисунок 7-3, колодку жгута проводов. Высверлить заклепки 1, снять стеклоочиститель (дрель, сверло об).

1 — заклепка крепления стеклоочистителя; 2 — стеклоочиститель

Отвернуть болты 1, рисунок 7-4, крепления верхнего и нижнего фиксаторов двери левой или правой, снять фиксаторы отсоединив от них тросы привода замка (головка сменная Тогх Т30, вороток).

Рисунок 7-4 — Крепление фиксаторов погрузочной двери:

1 — болт крепления фиксатора; 2 — верхний фиксатор; 3 — нижний фиксатор

Отвернуть болты 2, рисунок 7-5, и гайки 3 крепления накладки 1, (см. рисунок 7-2), погрузочных дверей, снять накладку, отсоединив тягу замка от выключателя дверного замка (головка сменная 10, вороток).

Отвернуть болты 1 крепления замка погрузочных дверей, снять замок в сборе с тросами привода верхнего и нижнего фиксаторов (головка сменная Torx Т30, вороток).

Рисунок 7-5 — Снятие накладок погрузочных дверей:

1 — винт крепления замка погрузочной двери левой или правой; 2 — болт крепления накладки; 3 — гайка крепления накладки

Снять сигнал торможения дополнительный

Отсоединить колодки проводов от элемента обогрева заднего стекла и от фонаря освещения номерного знака.

Извлечь жгут проводов и трубку омывателя заднего стекла из полости двери.

Отвернуть два верхних и два нижних болта 1, рисунок 7-6, крепления погрузочной двери левой или правой к петлям, снять дверь (головка сменная 13, вороток).

1 — болт крепления погрузочной двери к петлям; 2 — болт крепления петель погрузочной двери к кузову; 3 — ручка замка ограничителя; 4 — уплотнитель ограничителя; 5 — петля погрузочной двери; 6 — болт крепления ограничителя к кузову; 7 — ограничитель погрузочной двери; 8 — винт крепления ручки замка ограничителя; 9 — трубка защитная жгута проводов погрузочной двери левой

Отвернуть винт 8, снять ручку 3 замка ограничителя 7. Снять уплотнитель 4 ограничителя. Отвернуть две гайки 1, рисунок 7-7, снять замок 2 ограничителя через технологический проем в двери.

1 — гайка крепления замка ограничителя погрузочной двери; 2 — замок ограничителя погрузочной двери

В случае необходимости замены петель и ограничителя:

— снять задний фонарь

— отвернуть два болта 6 крепления ограничителя 7 погрузочной двери, снять ограничитель (головка сменная Torx Т30, вороток).

— отвернуть три винта крепления верхней накладки 1, рисунок 7-8, заднего фонаря, снять накладку левую или правую

1 — винт крепления накладки; 2 — верхняя накладка заднего фонаря

— отвернуть два верхних и два нижних болта 2 (см. рисунок 7-6) крепления петель 3 к кузову, снять петли (головка сменная 13, вороток).

Установку узлов и деталей погрузочных дверей выполнять в порядке обратном разборке, при этом:

— смазать трущиеся части стеклоочистителя, поверхности скольжения в замке двери, ограничителе открывания двери, шарнирах тяг и петлях (смазка ЦИАТИМ-201, норма расхода -5 г);

— закрепить стеклоочиститель при помощи заклепок (заклепка 7703072362, пистолет для установки заклепок типа КПМ-24М НФП «Инструмент» г.Санкт-Петербург);

— перед установкой обивки двери временно подсоединить клемму провода «массы» к аккумуляторной батарее, проверить и при необходимости отрегулировать работу замка двери и стеклоочистителя;

— при необходимости восстановить или заменить герметизирующее уплотнение на торце обивки;

— обеспечить равномерность зазора между дверями и сопрягаемыми панелями кузова

Видео

Как снять обшивку передней двери на Гранте и задней

Есть разные причины, по которым может возникнуть необходимость в снятии молдинга двери на Лада Гранта. Некоторые водители в таких случаях обращаются в автосервис, но стоимость услуг специалистов будет недешевой. Самостоятельно разобрать декоративные планки передних и задних дверей несложно, нужно лишь знать последовательность действий и иметь необходимые инструменты.

Как снять обшивку передней и задней дверей на Ладе Гранте

Довольно часто автовладельцев Лада Гранта не устраивает качество обшивки дверей из-за наличия шума, стука и скрипа внутри двери. Для устранения подобных проблем придется снять обшивку. Сделать это самостоятельно несложно, и с этой задачей справится даже начинающий автомобилист.

Основные причины, по которым может потребоваться снятие обшивки передней или задней двери

• Скрип, другие посторонние звуки внутри двери;
• деформация дверного полотна, вызванная механическим или термическим повреждением;
• производственный брак дверной планки;
• изнашиваются зажимы и защелки, вызывая ослабление застежек;
• поломка стеклоподъемника;
• Выход из строя замка или открывателя двери;
• замена стекол.

Инструменты и материалы

Для того, чтобы провести демонтаж обшивки двери на Лада Гранта своими руками, необходимо подготовить следующие инструменты и материалы:

• Отвертка с крестообразным шлицем и плоской головкой;
• специальный пластиковый шпатель, с его помощью легче снять панель;
• набор новых защелок, так как старые могут сломаться.

Порядок демонтажа обшивки с передней двери

Перед началом работ необходимо поставить машину на ровную площадку. Обязательно зафиксируйте ручником. Если у вас есть электрозамок, аккумулятор необходимо отключить от источника питания.

Порядок работы:

Удаление кнопки блокировки. Для этого откручиваемкнопку, затем с помощью отвертки извлеките заглушку. Затем откручиваем винт. Отвинтите кнопку и отверткой откройте заглушку.
Открутите винты на подлокотнике. Кроме того, снимаем заглушку и откручиваем винт, расположенный снаружи ручки.
Удалите два винта, которыми крепится карман. Они расположены в нижней части панели, и необходимо затянуть два винта в нижней части панели.
Снятие крышки с ручки управления зеркалом. Для этого достаточно его открыть отверткой.
Снимите панель

С помощью шпателя осторожно подденьте обивку и снимите ее с зажимов.
Отсоединение проводов. Снимите панель, затем отсоедините провода, идущие к громкоговорителю и электрозамку.

Снятие обшивки с задней двери

Процесс демонтажа панели с задней двери практически такой же, как и в предыдущем случае, но все же есть некоторые нюансы.

Порядок разборки:

• Удаление кнопки блокировки. Осуществляется так же, как и на входной двери.
• Демонтаж ручки подъема окна. Сначала нужно выдавить и снять розетку, затем вытащить защелку и снять ручку.
• Разборка ручки. Сначала откручиваем колпачки, затем откручиваем два винта и снимаем ручку.Откручиваем колпачки, затем откручиваем два винта и снимаем ручку.
• Выкрутите винты в нижней части панели.
• Снимите панель. Снимать необходимо 10 крючками, начиная с угла и двигаясь в стороны.

Установка накладок на передние и задние двери производится в порядке, обратном процессу снятия. Будьте готовы к тому, что некоторые защелки почти всегда ломаются в процессе разборки, поэтому обязательно приобретите набор новых защелок перед тем, как начать.

Процесс разборки ламелей передней и задней дверей Лада Гранта не сложен, поэтому справиться с ним сможет даже неопытный водитель. Чтобы разобраться с одной дверью, вам понадобится всего 10-20 минут, все зависит от ваших навыков.

Снять обшивку передней двери Лада Гранта

Демонтаж обшивки дверной панели в модели Лада Гранта может выполнить собственными силами любой автовладелец, поскольку эта работа не таит в себе каких-либо сложностей.

На снятие обшивки уходит незначительное время. Саму процедуру можно осуществить путем нескольких незамысловатых действий. Для демонтажа следует вооружиться только отвертками: плоско-профильной и фигурной. В данной статье мы опишем, как снять обшивку на Гранте с передней двери и соответственно с задней двери.

Как собственноручно демонтировать обшивку в Гранте?

Как снять обшивку правильно и своими руками? Первым действием потребуется отключить клемму «минус» от питающего аккумулятора Лада Гранта. В данном действии отсутствует необходимость, если двери кормы не оснащены электроприводами стеклоподъемников. При демонтаже обшивки с передней дверной карты отключение клеммы — обязательная мера!

Для надежной посадки обшивки на свое место потребуется обзавестись новыми клипсами. Не исключен момент облома этих фиксаторов во время процедуры снятия.

Далее на декоративной дверной панели Лада Гранта с помощью плоско-профильной отвертки поддеваем заглушку и извлекаем ее. Действуем внимательно во избежание обламывания ее крепежа. Крестообразной отверткой откручиваем фиксирующий винт. Аналогичную процедуру выполняем с болтом, располагающимся в пластмассовом гнезде.

После этого переключаемся на заглушки, посаженные в саму ручку

Если их осторожно извлечь, то откроется доступ к двум винтам, которые также подлежат отвинчиванию. Рекомендуем складывать все элементы крепления в подходящую тару

Это позволит оперативно и безошибочно собрать узел в прежнее состояние

Это позволит оперативно и безошибочно собрать узел в прежнее состояние.

Остается единственное действие – отвинтить оставшиеся пару болтов фиксации обшивки, которые расположены внизу дверной карты.

Для снятия блокирующей кнопки замка потребуется выполнить нехитрую манипуляцию – поворачиваем ее влево и не спеша тянем вверх.

Если авто оборудовано ручным приводом механизма зеркал, то с помощью отвертки поддеваем уплотнительную прокладку рычага шарнира зеркала и извлекаем его.

По фото рекомендуется предварительно ознакомиться с местами расположения клипс в Лада Гранта. Это позволит снизить риск возникновения повреждений и обеспечит экономию времени на работу.

Как выполнить демонтаж ручных или электрических стеклоподъемников?

Снятие механизмов с ручным приводом

В данном случае, вооружившись плоской отверткой, без усилия отжимаем фиксатор ручки механизма от розетки. Далее фиксатор сдвигаем до такого положения, когда его выступ освободится от зацепления с розеткой. Теперь снимаем розетку с ручкой.

Если стеклоподъемник электрический?

Процесс снятия панели с электрическим механизмом на LADA Granta аналогичен рассмотренному ранее: панель поддевается и демонтируется. Для исключения помех, создаваемых извлеченной панелью, ее следует поместить внутрь дверной карты путем подачи через отверстие, являющееся посадочным местом панели.

• Датчик скорости Лада Гранта
• Гранта регулировка фар
• Пороги на Гранту

Завершающий этап демонтажа обшивки

Как снять обшивку аккуратно? Пользуясь пластиковой лопаткой, поддеваем обшивку и с осторожностью извлекаем ее из зацепления с фиксаторами. Далее видим коммутирующие жгуты с кабелями

Они необходимы для подключения дверных механизмов:

Они необходимы для подключения дверных механизмов:

• стеклоподъемника;
• привода зеркала;
• громкоговорителя и пр. (в зависимость от версии по комплектации).

Их разъемы рассоединяем.

По завершении работ следует удостовериться в наличии обломанных клипс. Если таковые присутствуют, то их заменяем на новые аналоги. Сборку обшивки на LADA Granta выполняем в обратном порядке. Теперь вы ознакомились с тем, как снять обшивку на отечественном авто на передней двери, и соответственно задней двери.
