Когда менять тормозные диски на гранте

Замена направляющих пальцев суппорта на Гранте

При достаточно большом пробеге на автомобиле Лада Гранта может возникнуть такая неприятность, как дребезжание суппорта. Причины, по которым это происходит, скорее всего следующие:

Ослабление пружинных скоб на самих тормозных колодках, что можно вылечить, просто разогнув их немного
Выработка направляющих пальцев суппортов из-за недостаточного количества смазки в них

В данном посте мы рассмотрим второй случай, так как он заслуживает особого внимание. Для того, чтобы произвести замену пальцев, понадобится такой инструмент, как:

Отвертка плоская
Ключи на 13 и 17 мм
Смазка для суппортов
Очиститель тормозных механизмов

Проверка и замена направляющих пальцев, а также их смазка

Основной причиной, по которой происходит износ направляющих пальцев — повреждение пыльника, что влечет за собой «потерю» смазки и работа «на сухую». Думаю, что не стоит лишний раз объяснять о силе трения. В таком случае, пальцы изнашиваются довольно быстро.

В итоге, получаем люфт скобы суппорта на направляющих и наше неприятное дребезжание! Теперь по поводу устранения этой проблемы. Для этого понадобится купить два пальца на каждый суппорт. В сборе с пыльниками их цена составляет не более 50 рублей, даже меньше.

Поднимаем машину домкратом, а точнее — ее переднюю часть. Откручиваем и снимаем колесо. Далее нам необходимо расконтрить болты крепления скобы суппорта для их замены.

Откидываем скобу в сторону, как это показано на фото ниже.

И теперь можно вынимать верхний палец, потянув за него с необходимым усилием:

Теперь берем новый палец, наносим на него тонким слоем специальную смазку.

И производим его установку на свое прежнее место, посадив до упора, чтобы пыльник зафиксировался на специальных пазах.

Ту же самую процедуру производим со вторым пальцем и устанавливаем все снятые детали в обратной последовательности. Стоит отметить, что для смазки необходимо использовать специальные составы, которые способны сохранять все свои рабочие свойства при высокой температуре.

Видео по ревизии суппорта на Гранте

Чтобы показать весь процесс данного ремонта наглядно, представлю видео обзор ниже.

Кстати, на данном примере была использована смазка для суппортов МС1600, которая активно начала свой пиар на YouTube несколько лет назад, и сейчас, совместно с Академиком собираются сделать новое моторное масло. Ну что же, посмотрим, что у них получится!

Заводские эксплуатационные сроки

Через сколько необходимо менять тормозные колодки на автомобиле? Какую периодичность замены требуют непосредственно создатели данной детали? Рассмотрим, как часто надо менять колодки, по их мнению:

Отечественный производитель рекомендует заменять передние тормозные колодки на новые каждые 10-15 тысяч км.
Качество материала на зарубежных заводах несколько выше поэтому на иномарках пройденное расстояние увеличивается до 15-20 тыс. км.
Спорткары и вовсе беспощадно уничтожают накладку любого состава, на подобных моделях колодка стирается уже после 5 тысяч км.

Когда нужно менять тормозные колодки

— советы эксперта как должна проходить замена колодок. Новый проект…

Тормозные Колодки, Передние, Задние, Сроки Замены.

Когда менять

передние и задниетормозные колодки , не равномерный износ колодок, когда нужноменять колодки,…

Обратите внимание, основная нагрузка при торможении ложится на передние колодки, поэтому и стираются они быстрее. В среднем задние детали служат в три раза дольше передних, возьмите это на заметку

Замена передних тормозных дисков на калине видео

В общем некоторое время назад перестали устраивать передние тормоза, что то многовато передние колодки машина ела, и внешний вид передних тормозных дисков стал стрёмный, решил повозиться. Облазив всё сделал такой вывод: На заводе колдун нихрена не отрегулировали, т.е. задние тормоза у меня работали только когда машина загружена очень очень сильно. А так как я в основном езжу либо один либо с женой плюс немного покупок то получается всю энергию гасили передние тормоза… В итоге: 1. Передним тормозным дискам хана, из допустимого размера сильно вышли, допустимо 17,8мм у меня уже было меньше 16мм и они уже посинели от перегрева 2. Задние поршни как раз видимо и заклинили по причине того что они вообще не работали 3. От перегрева вспучилась краска на суппортах Спасибо тебе родной АвтоВАЗ за то что тормоза вообще работали 4. С какого то хрена у меня с завода стояли тормозные диски 240мм, неудивительно что они посинели работая в одиночку. Диски брал в екзисте т.к. деталь это важная, а у нас в магазинах полно подделок.

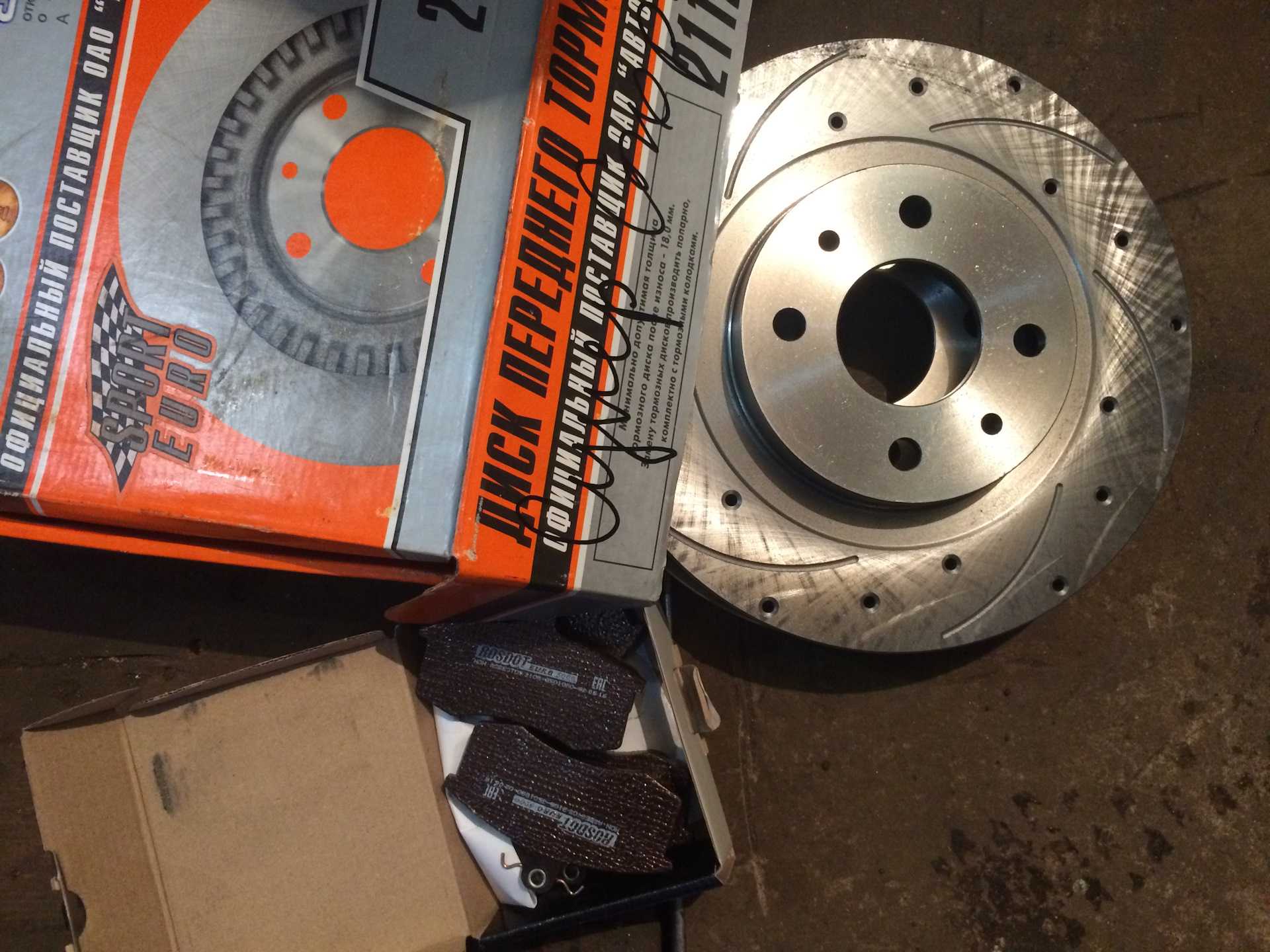

Новые диски взял 260мм и без перфорации, перфорация выглядит неплохо но вот вход разогретых дисков с перфорацией в лужу судя по форумам часто заканчивается тем что их начинает вести а то и вообще трескаются (те что с дырочками особенно). Да и вообще перфорация эффективна но не на наших овощных машинах

Замена передних тормозных колодок на Лада Калина

Если вы сильно жмете на педаль тормоза, а Ваша Лада Калина (Ваз 1118) останавливается медленно или же, при нажатии на тормоз слышите посторонний звук, значит, требуется замена передних тормозных колодок на Калине. На износ колодок и тормозных дисков указывает биение по педали тормоза при резком торможении. Еще одним признаком износа колодок является наличие на тормозных дисках рыжего налета от металлической пыли тормозных механизмов. Подробнее узнать о способах диагностики тормозных колодок вы можете в статье «Когда менять передние тормозные колодки?». В среднем считается, что замена тормозных колодок на Калине необходима через каждые 40 000 километров пробега автомобиля, учитывая при этом стиль вождения. Но эта величина приблизительная, поскольку есть ряд факторов, которые этот срок могут существенно укоротить. Так как поменять тормозные колодки на Лада Калина своими руками? Перед началом ремонта поставьте машину на ровную поверхность и подложите под передние и задние колеса, противооткатные упоры или кирпичи.

Обратите внимание на бачок гидропривода тормозов – если она на о, то необходимо резиновой грушей или шприцем откачать часть жидкости. Это нужно для того, чтобы жидкость не вытекала из бачка при заведении поршня в рабочий цилиндр тормозного механизма

Возьмите колесный ключ и сорвите с места болты крепления колеса

Полностью их откручивать не нужно. Поднимите на домкрате одну сторону автомобиля. После этого открутите до конца болты крепления колеса и снимите его

Возьмите колесный ключ и сорвите с места болты крепления колеса. Полностью их откручивать не нужно. Поднимите на домкрате одну сторону автомобиля. После этого открутите до конца болты крепления колеса и снимите его.

Снятое колесо, особенно в дороге, лучше подкладывать под машину. В этом случае, если домкрат сорвется, машина упадет на колесо. Иначе машина упадет на тормозной диск, который можно серьезно повредить.

Для удобства замены колодок поверните руль до упора в ту сторону, с которой вы будете работать. Отогните плоскогубцами или подбейте молотком контрящиеся шайбы, чтобы ослабить их.

Возьмите ключи №13 и №17 и открутите направляющую суппорта.

Отведите поршень тормозного цилиндра внутрь. Одновременно с этим проследите за тем, чтобы поршень двигался плавно, без заеданий и подклиниваний. Если при приложении усилий поршень не задвигается, то, скорее всего, потребуется ремонт или замена суппорта.

Затем полностью снимите два болта направляющих. Приподнимите суппорт и сдавите поршень тормозной колодки.

Внимательно осмотрите все тормозные механизмы.

Пыльники направляющих тормозного цилиндра и поршня не должны быть порваны или вздуты.
Тормозной шланг не должен содержать следов порезов или трещин до слоя армирования. Кроме того, тормозной шланг не должен иметь подтеков и запотеваний.
Тормозной диск должен быть равномерно изношен, а его толщина не должна быть менее допустимой величины, определенной производителем

Если какой-то из механизмов имеет вышеперечисленные дефекты, его следует заменить.

Снимите тормозные колодки. Очистите направляющие, на которые надеваются колодки от окалины и ржавчины. Если этого не сделать, новые колодки просто не получиться надеть. Делать это лучше щеткой, но если ее под рукой нет, можно и отверткой.

Перед установкой новых тормозных колодок постарайтесь максимально глубоко утопить поршень в цилиндре.После чего можно установить новые колодки.

Проверьте, чтобы феродо– тормозной элемент колодок – соприкасалось с тормозным диском. Вставьте верхнюю направляющую на свое место, задвиньте тормозной цилиндр в нижнюю направляющую и закрутите ее.

Спасибо за подписку!

Покрутите тормозной диск – он должен свободно вращаться. Если диск подклинивает, то, скорее всего причина в том, что вы не достаточно хорошо очистили направляющие колодок. Причина также может быть в заводской краске на самих колодках. В этом случае ее необходимо счистить напильником. Затяните назад контрящиеся гайки.

Выровняйте руль. Поставьте на место колесо и закрутите болты. Болты следует зажимать крест-накрест. Опустите домкрат почти до самого конца, чтобы колесо стояло на земле, и дожмите колесные болты. Теперь целиком опустите домкрат.

По такой же схеме замените колодки на другом колесе.

После замены колодок обязательно вернитесь в салон машины и несколько раз нажмите на педаль тормоза. Нужно добиться того, чтобы педаль перестала проваливаться. Проверьте уровень тормозной жидкости в бачке под капотом. Если педаль не перестает проваливаться, то следует искать утечку тормозной жидкости.

Готово!

Замена шланга тормозов переднего колеса

Снимаем переднее колесо и надежно фиксируем автомобиль на опорной стойке. Поворачиваем рулевое колесо до упора в ту сторону, на которой демонтируется шланг.

Выводим муфту шланга из держателя амортизаторной стойки.

Удерживая верхний наконечник шланга ключом на 15, специальным ключом на 10 отворачиваем штуцер тормозной трубки.

Выводим наконечник шланга из отверстия кронштейна кузова.

Во избежание утечки тормозной жидкости надеваем на тормозную трубку резиновый колпачок штуцера прокачки тормозного механизма.

Ключом на 15 выворачиваем нижний наконечник шланга из цилиндра.

Соединение нижнего наконечника шланга с цилиндром уплотнено медной шайбой

Устанавливаем шланг в обратной последовательности.

При установке шланг не должен быть перекручен.

Для контроля перекручивания шланга на нем нанесены две линии желтого цвета.

После монтажа шланга прокачиваем гидропривод тормозной системы.

Замена колодок

Колодки тормозных механизмов задних колес необходимо заменять только комплектом — все четыре колодки.

Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

1. Накидным ключом (лучше шестигранной высокой головкой) на 7 отворачиваем два направляющих штифта колеса.

2. Снимаем тормозной барабан.

3. Если барабан снять не удается то, равномерно поворачивая его, молотком с пластмассовым наконечником (или обычным молотком через деревянный брусок) наносим удары по торцу барабана.

4. Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины.

5. Снимаем пружину

6. Выводим верхние упоры колодок из прорезей поршней цилиндра и вынимаем распорную планку

7. Поддев отверткой, выводим из зацепления с колодкой крючок нижней стяжной пружины.

8. Снимаем стяжную пружину

9. Отверткой выводим из зацепления с колодкой направляющую пружину.

10. Снимаем переднюю колодку.

11. Отсоединив от задней колодки направляющую пружину опускаем колодку

12. Выводим рычаг ручного привода колодок из отверстия наконечника троса стояночного тормоза

Инструмент:

Домкрат или канавный подъемник
Балонный ключ
Регулируемая подставка
Гаечный ключ накидной разрезной на 15 мм
Гаечный ключ накидной прямой на 13 мм
Гаечный ключ рожковый на 17 мм
Плоскогубцы
Тиски слесарные
Вороток под торцевую насадку
Насадка на вороток Е-14
Отвертка плоская средняя
Емкость технологическая

Детали и расходники:

Цилиндр переднего суппорта
Пластичная смазка
Пыльник тормозного цилиндра
Пыльник направляющего пальца скобы
Смазка для суппортов
Очиститель для тормозов
Ветошь

Примечания:

Цилиндр тормозного механизма переднего колеса заменяйте при отсутствии торможения колеса из-за заклинивания поршня в цилиндре. Пыльники цилиндра и пальцев заменяйте при их разрыве и появлении трещин. Работу выполняйте на смотровой канаве или эстакаде.

Снятие тормозного цилиндра

1. Снимите переднее колесо и надежно зафиксируйте автомобиль на регулируемой подставке заводского изготовления.

2. Поверните рулевое колесо до упора в ту сторону, на которой демонтируется цилиндр. Снимите шланг тормозного механизма переднего колеса, как описано в этой статье.

3. Расконтрируйте болты крепления цилиндра к направляющим пальцам скобы и отверните болт крепления цилиндра к нижнему направляющему пальцу, как описано в этой статье.

4. Накидным ключом на 13 мм отверните болт крепления цилиндра к верхнему направляющему пальцу, удерживая палец от проворачивания за шестигранник ключом на 17 мм.

5. Снимите скобу тормозного механизма.

6. Зажмите суппорт в тиски с накладками губок из мягкого металла.

7. Головкой Е-14 отверните два винта крепления цилиндра к суппорту и отделите цилиндр от суппорта.

Замена пыльника поршня тормозного цилиндра

1. Подденьте отверткой стопорное кольцо и снимите его.

2. Снимите пыльник с буртика цилиндра.

3. Перед установкой нового пыльника очистите его посадочные места от грязи и нанесите на рабочую кромку пыльника (контактирующую с поверхностью поршня) тонкий слой пластичной смазки.

4. Установите новый пыльник и соберите скобу (цилиндр с суппортом) в обратной последовательности.

5. Затяните винты крепления цилиндра к суппорту предписанным моментом.

6. Перед монтажом скобы, выньте из отверстия направляющей колодок направляющий палец скобы.

7. Снимите пыльник с пальца.

8. Нанесите на рабочую поверхность пальца тонкий слой смазки для суппортов, поврежденный пыльник замените новым.

7. Аналогично смажьте другой направляющий палец.

8. Установите скобу в обратной последовательности. Прокачайте гидропривод тормозной системы.

В статье не хватает:

Фото инструмента
Качественных фото ремонта

Неисправность колесных, тормозных цилиндров может проявляться следующим образом:- в пропускании тормозной жидкости через уплотнения на поршне, при этом можно заметить потеки по периметру грязезащитного кожуха. Утечку тормозной жидкости из пластикового бачка, расположенного в моторном отсеке;- также возможно заклинивание поршней в цилиндре. Обычно заклинивание происходит в выдвинутом положении поршней. При этом колодки изнашиваются, колесо притормаживает, машина плохо катится по инерции, без включения какой либо передачи. И в том и другом случае тормозной цилиндр на автомобиле Лада Гранта подлежит замене.

Для замены заднего тормозного колесного цилиндра вам потребуются: ключ на 10 мм, специальный ключ «на 10» для отворачивания гаек тормозных трубок.

Как заменить тормозные диски на ВАЗ 2190?

Примечание! Перед тем как приступить к работе, учитывайте то что диски меняются в паре и поэтому сразу рассчитывайте по деньгам это (Тормозные колодки тоже кстати менять нужно), а делать это нужно обязательно лишь потому, что каждые диски разные и если один оставить с выработкой, а другой поставить новый, то сразу же неравномерное торможении будет (Увод автомобиля от прямолинейного движения), ну и конечно же новый тормозной диск износится гораздо быстрее, потому что вся сила при торможении будут прилагаться именно на него а не на другой диск с выработкой (см. «Принцип работы тормозного суппорта»)!

В начале снимите соответствующие колесо (см. «Правильное снятие колес на автомобиле») и потом тормозные колодки вытащите, отвернув для этого нужные болты и откинув скобу суппорта (Читайте статью: «Замена

тормозных колодок»), после проделанной операции, разыщите тормозной шланг он прикручивается к тормозному суппорту (Для наглядности он указан зелёной стрелкой), после нахождения проведите глазами чуть выше (При этом смотреть натормозной шланг будет нужно) и разыщите такое место, где шланг при помощи резинового держателя к стойки крепится (Там прорезь будет), вытащите его (Тем самым шланг начнёт болтаться), а когда всё будет законченно, выверните два болта с головками под шестигранник и ухватим суппорт руками, полностью снимите его с тормозного диска и подвести на пружине, при помощи металлической проволоки или наподобие чего ни будь этого (см. большое фото).

Примечание! Подвешивать тормозной

суппорт нужно лишь с той целью, потому что если этого не сделать, он повиснет на тормозном шланге (А его то Вы не отсоединяли) который может порваться, при разрыве шланг придется менять на новый, а в подвешенном состоянии шланг будет висеть свободно и следите за тем чтобы он ещё не перегибался, если решите шланг отсоединить и полностью снять суппорт (К примеру для замены тормозного шланг, будем считать что на нем Вы обнаружили трещины которые недопустимы), то после проделанных операций не забудьте тормозную систему всю прокачать на автомобили или если шланг не будет отсоединяться, или к примеру при его отсоединение Вы его заткнёте какой ни будь пробкой, а после того как шланг от тормозной трубки отсоедините и её заткнёте пробкой, то можете прокачку всех колёс не выполнять, а только выполнить того, на котором вся работа производилась и ещё кой какой нюанс, если Вы решите не снимать колодки (Не хотите их менять к примеру) то действовать нужно будет следующим образом, при снятии тормозного суппорта во-первых он может не сняться (Колодки будут зажаты), в этом случае берите мощную отвёртку и использовав её как рычаг (Об перевшись на тормозной диск) вдавите внутреннею тормозную колодку во внутрь (Чтобы они не были в зажатом состоянии) как это показано на фото ниже и всё, можете снимать суппорт вместе с колодками с тормозного диска автомобиля!

Теперь по брызгайте жидкостью WD-40 на направляющие штифты которые крепят тормозной диск, зачистите тормозной механизм от грязи с помощью металлической щётки и приступайте к снятию, тормозной диск

с правой и с левой стороны крепится всего лишь на двух этих направляющих штифтах, их выверните (см. фото 1) и попробуйте руками сперва снять диск, если не получится, то потом берите молоток и деревянную небольшой толщину дощечку и при помощи неё, сбейтетормозной диск со своего посадочного места и снимите его с автомобиля, но только когда бить будете, наносите удары в разных местах чтобы он равномерно снимался и если у Вас есть резиновый молоток, то вообще без дощечки работу выполняйте, а чисто молотком стучите, потому что он ненасет таких серьёзных повреждений как металлический.

READ Dodge caliber замена масла в вариаторе

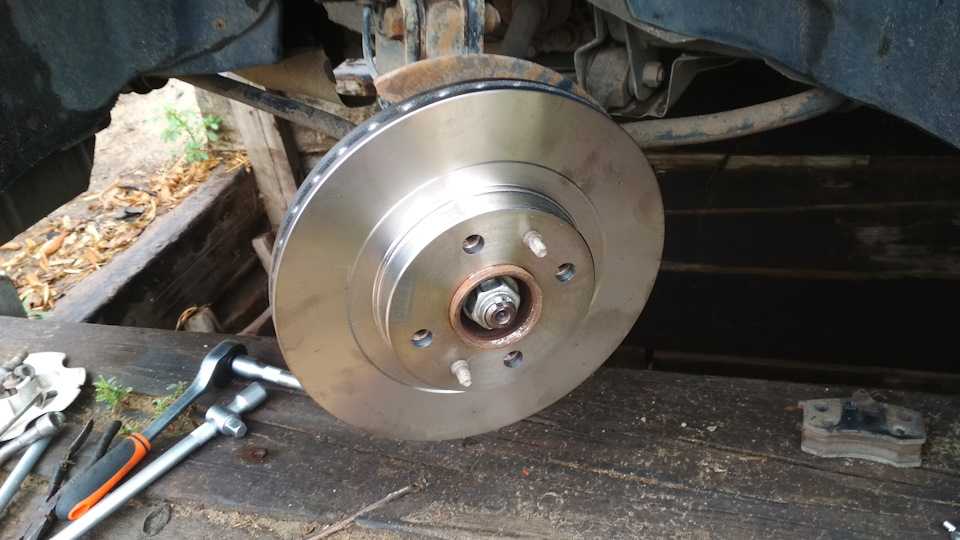

Устанавливается новый тормозной

диск в обратной последовательности, при установки все места очистите металлической щёткой от ржавчины (Мы про те места говорим, куда диск устанавливается), делается это для того, чтобы биений и вибраций никаких не было после установки тормозных дисков во время торможений, когда все установите, по нажимайте пару раз на тормоз чтобы колодки притёрлись к дискам и всё, после этого можете ехать.

Дополнительный видео-ролик: На примере автомобиля десятого семейства, посмотрите как должна осуществляться замена тормозных дисков на Передне Приводных автомобилях (На всех ПП она производится одинаково).

Тюнинг двигателя Лада гранта, ВАЗ 21116, ВАЗ 11186

Атмосферный тюнинг двигателя Гранта

Рассмотрим потенциал мотора 21116 8V без замены ГБЦ на 16 клапанную(Двигатель 126 16V и его доработки упомянуты в отдельной статье) Первый и уже знакомый нам по тюнингу мотора 21114 этап это замена распределительного вала на Нуждин 10.93, установить разрезную шестерню, настроить фазы. Вешаем сверху ресивер, заслонку 54 мм и выхлоп паук 4-2-1 с этим набором мощность двигателя составит около 100 л.с. При дополнительной доработке и фрезеровке ГБЦ, а так же впускного коллектора, получим порядка 120 л.с.

Компрессор на Ладу Гранту

Еще один метод получения подобной отдачи от 116 мотора – установка компрессора ПК-23-1 с давлением 0,5 бар на сток поршневую. С валом нуждин 10.63 или 10.42 результать будет получше. В широко известном видеоролике доступно объясняется все, что требуется для успешной реализации проекта на базе 2113, все это легко воссоздается на Гранте, Калине, Приоре и других автомобилях.

Внимание МАТ (18+)

8 клапанная голова позволяет поднять мощность выше 120 л.с, но вместе с этим поднимутся и затраты на ремонт двигателя ВАЗ 21116. Заметно увеличить потенциал возможно установкой 16 клапанной ГБЦ, с ресивером, заслонкой и выхлопом эти же 120 л.с. получаем легко и без потери ресурса.

Двигатель Гранта турбо

Лучшим вариантом, при установке турбины, будет переход на 16 клапанов(это делается с целью повышения КПД мотора) и тюнинговать дальше по принципу турбирования приоры. При желании построить редкий экземпляр — турбо 8 клапанов, нужно учесть, что 8V при наддуве крайне неустойчив к детонации. Итак, для постройки вам понадобятся нива поршни на 121 шатуне от 2110, приора прокладка, валы под турбо (СТИ-2.1 фаза 280 подъем 11.4, СТИ-3 11.7 фаза 288 или Нуждин 11.8 фаза 286), форсунки BOSCH 360cc, блоу офф, заслонка 54мм, ДАД+ДТВ, турбина от Фольцвагена 1.8Т под нижнее расположение. Все это настраивается онлайн, дует 1 бар и выдает около 170-180 л.с. Есть готовые решения, киты на базе Гаретта 17, они легко надуют вам 0,5 бар и мощность подскочит до +\- 130 л.с. Все это проделывается с любым 8 клапанным мотором, для переднеприводных Вазов.

РЕЙТИНГ ДВИГАТЕЛЯ: 3+

Тормозные колодки на лада гранта: замена передних и задних колодок — АвтоЭксперт

Эффективные тормоза — не только залог безопасности, но и короткого тормозного пути, предотвращение аварийной ситуации. Замена тормозных колодок Гранта проводится, как самостоятельно, так и в сервисном центре. Решающим фактором при выборе служит размер бюджета, который владелец готов потратить на обслуживание.

Артикулы тормозных колодок Лада Гранта

Обозначим, что тормозной контур у Гранты представлен в классическом стиле: передние дисковые и задние барабанного типа колодки. Такой тип / схема позаимствован у Калины, Приоры, более ранних моделей.

№	Артикул /ОЕМ / марка	Цена (руб.)*
1.	Оригинальные каталожные артикулы21100-3501080	от 900
2.	21100-3501089	от 1200
3.	Дисковые TRW ЛАДА Гранта Артикул: GDB1384	от 1450
4.	задние TRW Гранта, Калина, Датсун арт. GS8210	от 1300
5.	Allied Nippon ADB2794 (комплект)	от 3200
6.	Allied Nippon ADB2795 с суппортами от Лада Приора 2110	от 1100
7.	Allied Nippon ADB0173	от 1100
8.	Колодки тормозные задние Гранта Sport / Калина артикул: 21905-3502080-87	от 1100 — 1200
9.	Передние тормозные колодки ЛАДА Гранта Sport / ЛАДА Калина-2 Sport	от 1200

*Цены актуальны состоянием на 18.09.2018 года.

Представленный перечень не является исчерпывающим, носит лишь ознакомительный характер. Производитель допускает покупку с последующей установкой комплектующих, не указанных в перечне. Главное требование к деталям — качество изготовления и профессиональная установка. Среди зарубежных аналогов повышенным спросом пользуются тормозные колодки Лада Гранта лифтбек:

BOSCH 0 986491700, 0 986495214;
ICER 181308;
Lucas – Girling E9 90R-01111/479;
LYNXauto BD-4601, LYNXauto BD-4605;
FENOX BP40005O7;
FERODO FDB527;
TRW 21170.

Что нужно знать о колодках Гранта Спорт

В модификации Спорт все четыре суппорта дискового типа. Фрикционные накладки металлические и полуметаллические. На модель Лада не устанавливают керамические и органические фрикционные накладки. Отличие последних двух типов в наличии керамического и кевларового волокна.

О преимуществах органики и керамики можно не упоминать, так как каждый знает, что они разработаны по самым современным технологиям, обеспечивают максимальный тормозной эффект. Заоблачная стоимость — существенный недостаток, который для многих стает камнем преткновения.

Ресурс тормозных колодок Гранта

Изготовитель в руководстве по эксплуатации указывает на интервал замены в 30000 км. Учитывая условия использования машины, качество изготовления запчастей, климатические температуры срок замены тормозных колодок на Гранте сокращаем на треть.

Для поддержания тормозной системы в исправном состоянии достаточно проводить профилактику через каждые 15000 км. При обнаружении дефектов, повреждений замена новыми элементами.

Как правильно выбрать и какие лучше покупать тормозные колодки для Гранты

Поставку элементов тормозной системы для Гранта осуществляет . Специализация: грузовые и легковые автомобили.

Начиная с конца 2012 года ОАО «ТИИР» поставляет передние накладки из композиционного материала (1118-3501090). Особенность комплектующих в отсутствии в конструкции противоскрипных пластин.

С тыльной стороны нанесена специальная мастика для подавления шумов, вибраций, скрипов.

Технология показала ряд недоработок и в 2013 году ТИИР поставляет новые колодки под индексом (2192-3501090-10). Они изготовлены также из композиционного материала под номером ТИИР-299.

С внешней стороны установлены противоскрипные пластины «Nulok» для Лада Гранта. Задний контур оснащен колодками (21920-3502090-10) дискового типа. Комплектующие также поставляет ОАО «ТИИР».

Номер композиционного материала ТИИР – 444.

Диагностика уровня износа фрикционной накладки

Большинство современных автомобилей оснащены специальными цифровыми датчиками износа. При достижении запрограммированного уровня на центральной панели приборов срабатывает световой сигнал индикатора, указывающий на поломку тормозного контура.

К сожалению, Лада еще не оснащена цифровыми сенсорами, ориентироваться необходимо по фактической толщине тела накладки. Максимально допустимый порог использования тела — 1.5 мм. Выше указанной границы эксплуатация технического средства не безопасна. Определить степень износа можно путем демонтажа каждого колеса и замера толщины штангенциркулем.

Альтернативный вариант: вывернуть рулевое колесо в крайнее левое / правое положение, визуально оценить толщину, не прибегая к демонтажным работам. Вышеуказанная рекомендация применима исключительно для переднего контура. Для задних колес безоговорочное снятие дисков.

Процесс замены

Первым делом, необходимо отыскать пластину, на которой расположен загиб. Рекомендуется отгибать нижнюю пластину, тогда будет удобно поднять поднять тормозной механизм вверх и заменить колодку. Задача данной пластины – стопор фиксирующего болта тормозного цилиндра и нижнего пальца. Посредством плоскогубцев края немного раздвигаются, чтобы освободить доступ к болту.

Далее направляющий палец фиксируется ключом на 17, а болт демонтируется посредством накидного ключа.

Выполненные манипуляции позволяют демонтировать пластину. Скоба поднимается, и открываются колодки.

Изношенные элементы удаляются, все загрязнения с посадочного места тщательно удаляются щеткой с жесткой щетиной, допускается использование даже специальных металлических щеток.

Монтируются новые колодки. Чтобы снова поставить на место скобу, поршень до упора задвигается в цилиндр, сделать это можно плоскогубцами или отверткой.

Все процессы повторяются в обратном порядке. Нельзя забывать сформировать загиб на пластине, чтобы обеспечить плотную фиксацию болта.

Внимание! После того, как вы заменили обе тормозные колодки, необходимо прокачать тормоза. Подставьте под задние колеса брус или что-нибудь аналогичное, что заблокирует колеса от движения

Заведите автомобиль и поработайте педалью тормоза.

Новые тормозные колодки и старые

Для наглядности приведем примеры износа на передних тормозах в процессе эксплуатации машины.

Виден износ на тормозной части старой колодки. Если долго не менять, на диске может появиться сильная выработка. Вот, что происходит с дисками при долгой езде со стертыми колодками. Рано или поздно такая выработка приведет к трещинам в диске.

Всегда лучше использовать оригинальные запчасти или подходящие аналоги;
Задние колеса надежно фиксируются противооткатными башмаками;
Замена осуществляется только комплексно;
После окончания процедуры необходимо проследить за уровнем тормозной жидкости.

Не следует переживать, если после замены ощущается неприятный звук. Новые элементы должны притереться к тормозным дискам через несколько тысяч километров.

Следующее видео поможет каждому владельцу Лады Гранты изучить поэтапную работу над заменой передних тормозных запчастей с актуальными примерами.

Ремонт тормозного механизма передних колес Лада Гранта

Передний тормозной механизм дисковый, вентилируемый, с плавающей скобой и одним рабочим цилиндром.

Тормозной диск чугунный, его минимально допустимая толщина при износе составляет 17,8 мм.

Зазор между тормозными колодками и диском поддерживается за счет упругости резинового уплотнительного кольца, установленного в проточке стенки рабочего цилиндра.

Плавающая скоба переднего тормозного механизма включает в себя суппорт и колесный цилиндр, стянутые между собой двумя винтами.

Двумя болтами цилиндр крепится к направляющим пальцам, установленным в отверстиях направляющей колодок.

Тормозные колодки поджаты пружинами к пазам направляющей колодок.

В цилиндре установлен поршень с резиновым уплотнительным кольцом прямоугольного сечения. За счет упругости этого кольца поддерживается постоянный оптимальный зазор между тормозными колодками и диском.

Как проверить диски на «Гранте»

По регламенту тормозные диски на «Гранте» проверять необходимо раз 15 тыс. км пробега. Со временем узел сильно изнашивается, потому нуждается в проверке

Обращать внимание стоит на толщину, наличие трещин и т. д

Все работы нужно выполнять на вывешенном автомобиле. Поможет эстакада, смотровая яма или подъемник.

Осмотр

Сначала проверьте вакуумный усилитель тормозов. Для этого нажмите на педаль раз пять до упора и запустите двигатель. Педаль должна быть выжата в пол. Если вакуумник исправен, педаль немного сдвинется к водителю. Если нет – его стоит проверить.

Затем осмотрите все трубки. Они должны быть жестко зафиксированы и не иметь никаких визуальных дефектов – трещин, ржавчины. Подтеков тормозной жидкости также быть не должно. Таким же образом осмотрите все шланги. Они не должны быть перетерты и с трещинами.

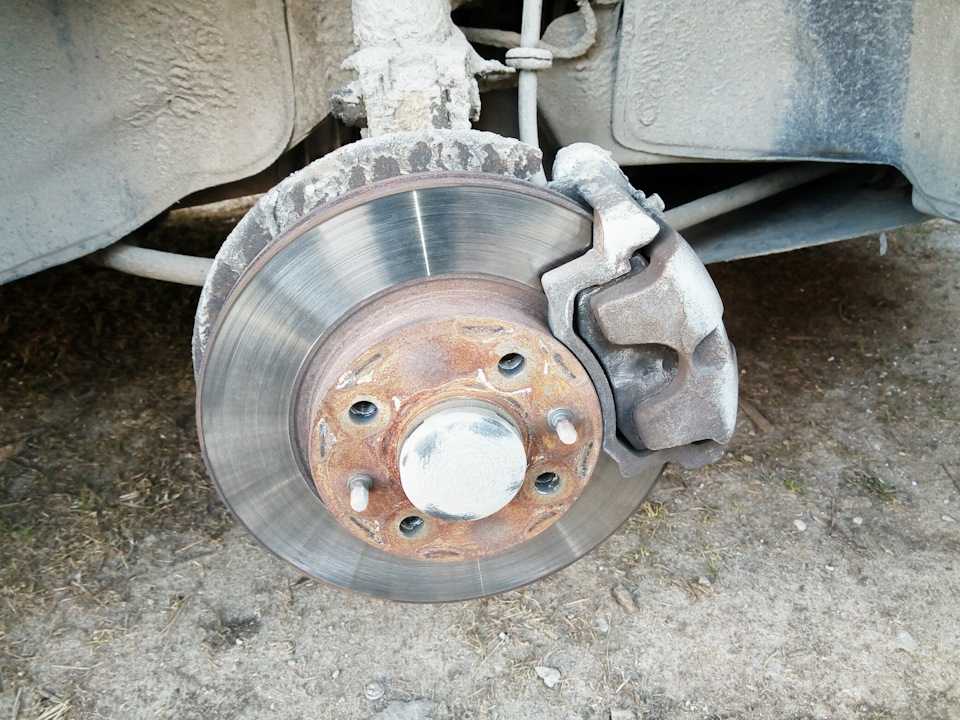

Осмотр тормозного диска «Лада Гранта»

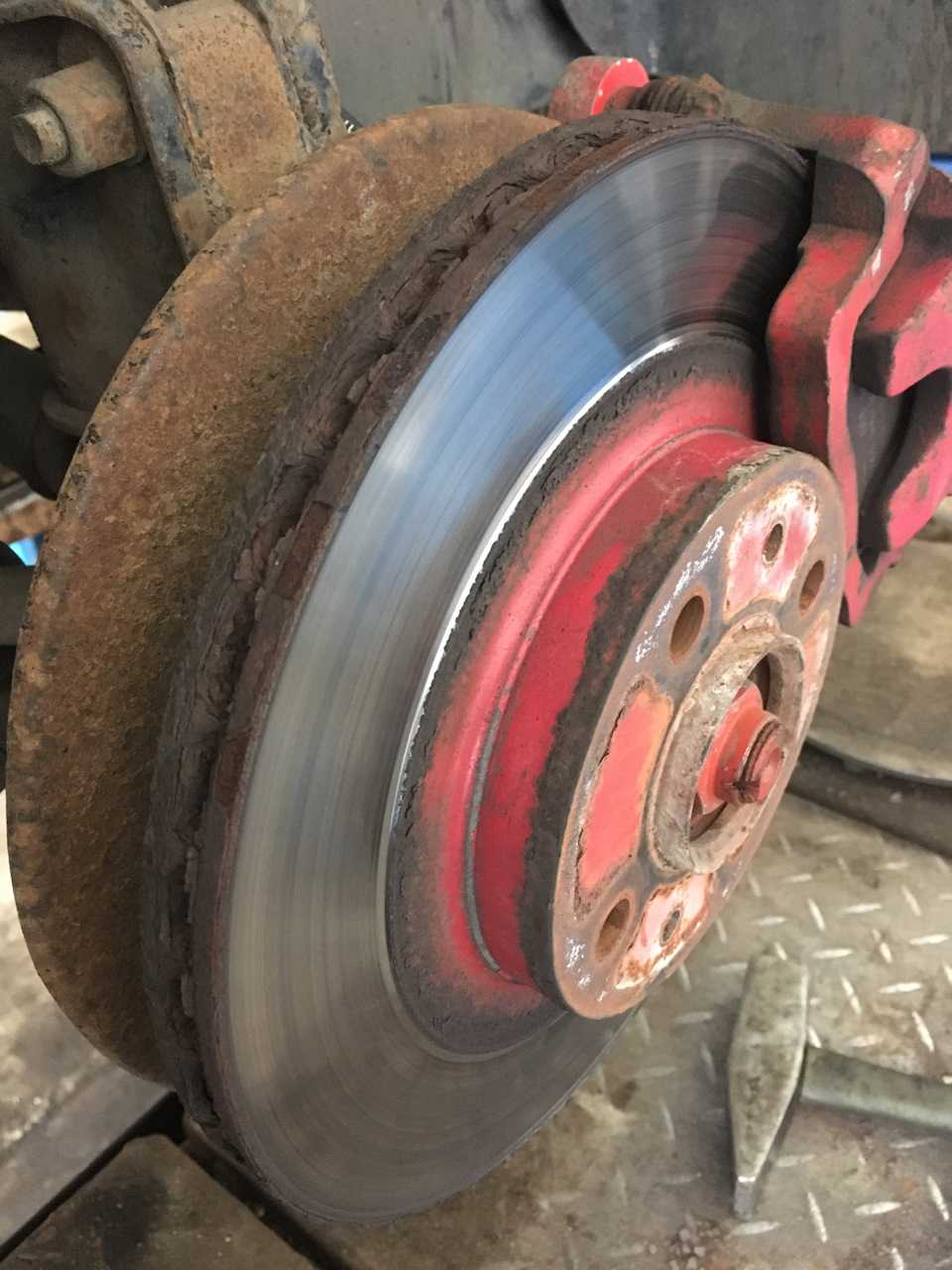

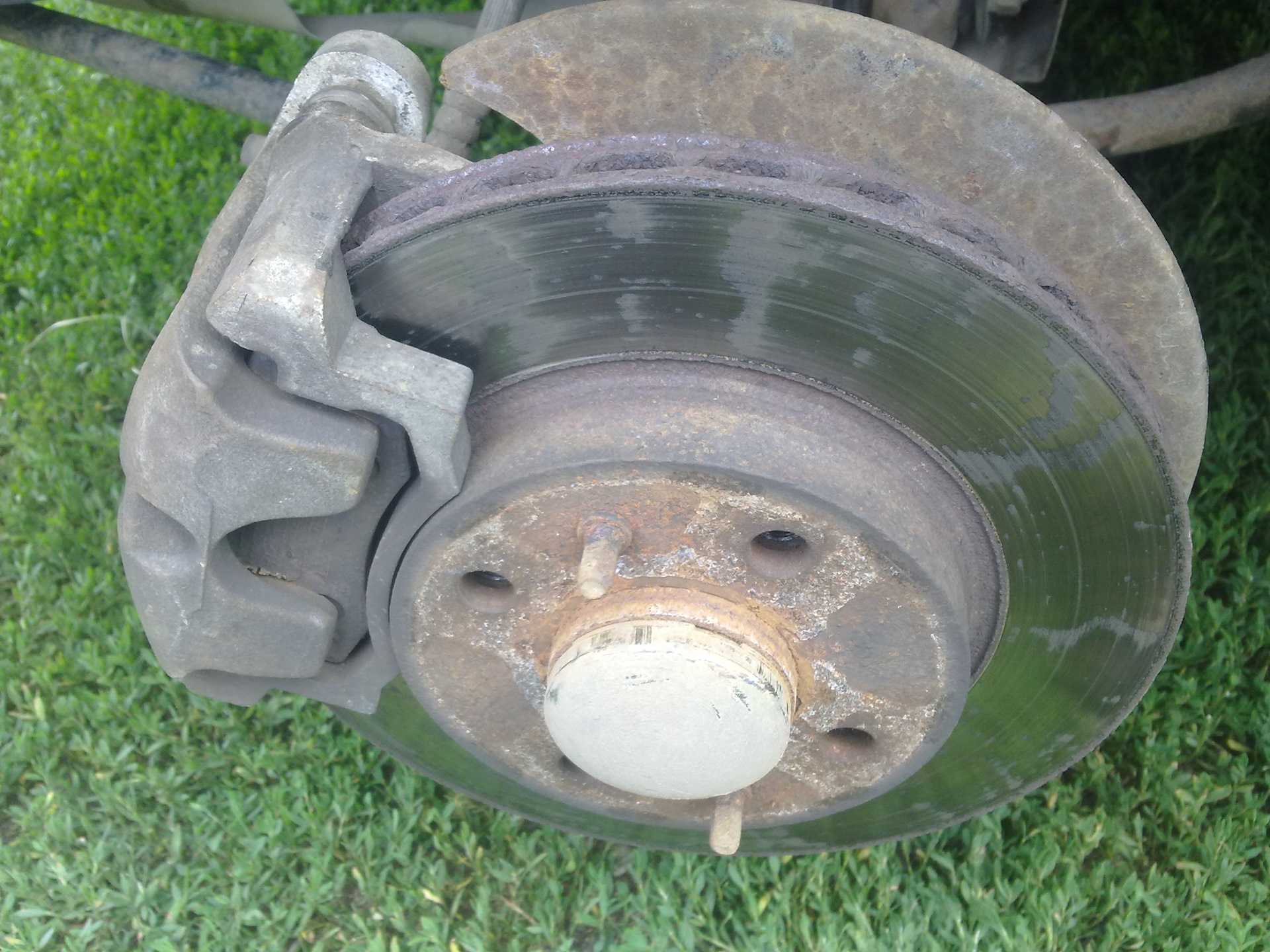

Приступайте к осмотру тормозного диска. Металл должен быть ровным без трещин, царапин и борозд. Для детального осмотра лучше всего снять колесо, а не рассматривать диск через щели в спицах, как поступают в плохих сервисах

Уделите внимание тормозной колодке. Если тормозной цилиндр закис, то износ такой колодки будет неравномерным

Измерение толщины

Замерять минимальную толщину штангенциркулем имеет смысл, только если у вас нет ничего лучше. Губки этого измерительного прибора слишком широкие, потому узнать минимальный износ не получится. Для этого подойдет микрометр. Замерять необходимо в самых тонких местах, несколько раз по всему диску.

Если же у вас нет никакого инструмента для измерения, а на диске невооруженным глазом явно виден неравномерный износ, – меняйте. Смысла от измерения тут нет. Оценить степень износа можно по бортику. Чем он больше – тем сильнее износ.

Допустимые параметры износа

Если вы используете заводские тормозные диски либо качественные другие, допустимые параметры износа будут указаны на самой детали. Найти надпись можно на ободке, она будет формата MIN. TH. 5, где 5 – цифра максимального износа, при котором уже требуется замена.

Для минимальной толщины допустимым параметром износа является 1-1,5 мм. В случае превышения до 2-3 мм такой износ предельный, деталь требует немедленной замены. На «Гранте» минимальная толщина составляет 17,8 мм.

Признаки неисправности заднего тормозного цилиндра.

1-м и самым главным признаком неисправности тормозного цилиндра – является утечка тормозной жидкости. Но как правило, состояние заднего тормозного цилиндра полностью можно оценить во время снятия барабана, поэтому чаще всего его меняют вместе с заменой задних колодок (Как заменить задние тормозные колодки?) и заменой тросика ручника, что не есть хорошо и чревато последствиями.

Чаще всего в задних тормозных цилиндрах закисают поршни, рвутся резинки и тому подобное. В принципе тормозной цилиндр можно отремонтировать, но лучше его попросту заменить на новый и не тратить кучу времени и сил, благо цена на них не кусачая.

Как заменить задние тормозные колодки на Лада Гранта

Колодки, находящиеся на задней оси, нуждаются в замене в том случае, когда значение толщины одной из них составляет менее полутора миллиметров либо, когда произошло отслоение от колодки накладки.

Замена обеих задних колодок осуществляется с двух сторон одновременно.

Работа по замене включает в себя следующие этапы:

при помощи нескольких монтажных лопаток сводим на максимальное расстояние колодки;
далее потребуется использование шлицевой отвертки, которой делаем вывод из отверстия колодки конца стяжной пружины, установленной сверху и спереди;
можно отсоединить прижимную пружину;
опускаем колодку и одновременно с этим производим снятие нижней пружины;
остается снять верхнюю пружину и вместе с ней распорную планку;
производим отсоединение от второй колодки задней оси прижимной пружины;
Работа сделана. Осталось снять непосредственно колодку, при этом не забыть вывести крюк распорного рычага с места зацепа его и наконечника троса ручника.

Как и в случае с передними колодками необходимо выполнить идентичные процедуры, позволяющие определить видимые дефекты деталей и в случае необходимости заменить их новыми запчастями. Помним и про подтеки тормозной жидкости.

Не забываем про проверку рабочего состояния тормозной системы, так как этот конструкционный элемент автомобиля является главной составляющей безопасного передвижения по дорогам.

https://youtube.com/watch?v=kPEKb97KkLI

Источник статьи: http://topauto24.ru/remont-i-obsluzhivanie/tormoznaya-sistema/tormoznaya-sistema-avtomobilya-lada-granta

Замена колодок тормозов передних колес

Колодки тормозных механизмов передних колес необходимо заменять только комплектом — все четыре колодки.

Если уровень жидкости в бачке гидропривода тормозов находится на отметке МАХ, то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости, чтобы при утапливании поршня в рабочий цилиндр тормозного механизма жидкость не вытекала из-под крышки бачка.

Снимаем переднее колесо

Пассатижами отгибаем края стопорной пластины болта крепления цилиндра к нижнему направляющему пальцу суппорта.

Накидным ключом на 13 отворачиваем болт, удерживая направляющий палец ключом на 17

Вынимаем болт со стопорной пластиной

Вынимаем тормозные колодки из их направляющей.

Очищаем от грязи и коррозии посадочные места колодок в суппортах и направляющей колодок.

Перед установкой новых колодок необходимо максимально переместить поршень внутрь цилиндра — выполнить эту операцию можно разными способами.

Раздвижными пассатижами утапливаем поршень в цилиндр.

При другом способе устанавливаем на место внутреннюю колодку и опускаем скобу в рабочее положение.

Вставив через отверстие суппорта отвертку или монтажку, и опираясь ею о тормозной диск, сдвигаем скобу, утапливая поршень в цилиндр

После замены колодок несколько раз нажимаем педаль тормоза для установки зазоров между колодками и дисками.

Проверяем уровень в бачке.
