Замена подшипника передней ступицы гранта своими руками

Процедура замены

1. Располагаем авто на ровной площадке с достаточным освещением, поместив под колеса кормы упоры.
2. На планируемой к замене стороне ослабляем моменты затяжки колесных болтов Лада Гранта.
3. Вооружившись удлиненным рычагом, ослабляем центральную ступичную гайку.
4. Вывешиваем авто или поднимаем домкратом со стороны заменяемого подшипника.
5. Извлекаем пластиковый колпак, предохраняющий центральную гайку.

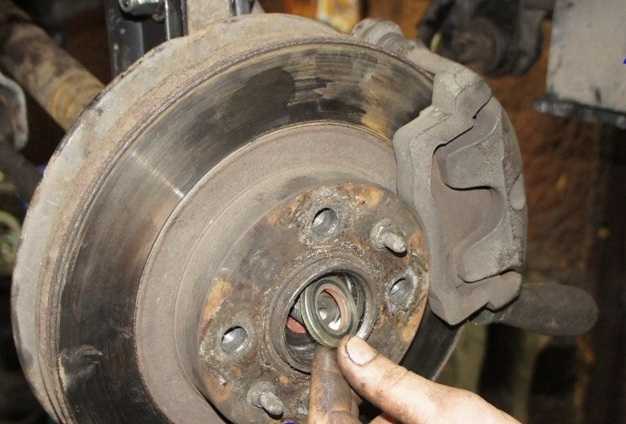

6. Молотком и керном выравниваем буртик ступичной гайки.
7. Откручиваем саму гайку и извлекаем ее в паре с шайбой.
8. Выполняем демонтаж тормозного диска и суппорта.
9. Выводим вал ШРУС из шлицевого зацепления со ступицей на LADA Granta.
10. Откручиваем пару болтов, которыми на поворотном кулаке удерживается амортизационная стойка.
11. Отсоединяем рычаг от поворотной цапфы. Сам кулак теперь можно извлекать.
12. Расположив поворотный кулак в сборе со ступицей в тисках, берем подходящего размера оправку и спрессовываем саму ступицу.
13. Демонтируем защитное кольцо на LADA Granta.
14. Пользуемся зубилом и молотком, нанося ударные воздействия по кольцу до его смещения в бок. Затем специальным съемником извлекаем этот элемент.

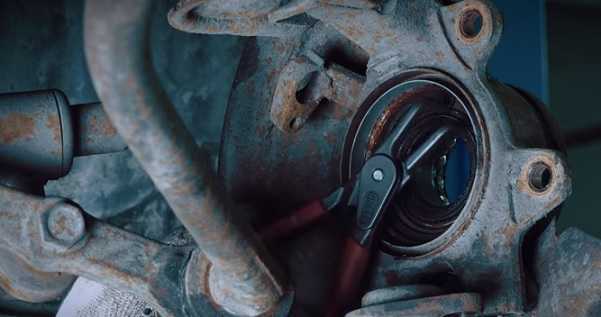

15. Сняв стопорное кольцо указанными ранее пассатижами, вынимаем подшипник из посадочного гнезда в кулаке.
16. Внутреннюю полость цапфы очищаем металлической щеткой и затем покрываем посадочное место под подшипник специальной смазкой.

Теперь можно приступать к установке нового подшипника Лада Гранта. Процедура сего действия обратная демонтажным манипуляциям.

Процедура замены

Смазываем Итак, мы определили, что малой кровью здесь не обойтись, и автомобиль действительно нуждается в замене подшипника. Потому придерживаемся четкого порядка действий и начинаем работу.

1. Демонтируйте тормозной барабан. С этим проблем возникнуть не должно, поскольку фиксируется он достаточно просто на заднем колесе.
2. Подденьте колпачок ступицы, используя плоскую отвертку, и снимите его.
3. Теперь, используя узкое зубило, выправьте буртик гайки, который был замят сразу в двух местах. Не бойтесь, это не вы что-то сделали, такое замятие предусмотрено на производстве, чтобы элемент не вылетал со своего законного места.
4. Воспользуйтесь головкой на 30, с помощью которой выкручивается гайка крепления.
5. Снимите выкрученную гайку, а также демонтируйте упорную шайбу.
6. Вооружитесь трехлапым или двухлапым съемником, который позволить снять со своего место ступицу.
7. Если трехлапого инструмента нет, выпрессуйте ступицу при помощи двух болтов или винтов. Как показала практика мастеров, для этих целей отлично подходят болты для крепления головки блока силового агрегата.
8. Закрутите винты в противоположные отверстия для крепления колеса и упритесь их концами в головки болтов фиксации оси ступицы к балке задней подвески вашего автомобиля.
9. Старайтесь равномерно затягивать винты, что позволить выпрессовать ступицу. Колодки при этом снимать не обязательно.
10. Как правило, внутреннее кольцо подшипника должно оставаться на оси ступицы.
11. Зафиксируйте кольцо при помощи съемника, после чего демонтируйте его.
12. Если съемника у вас не оказалось, придется дополнительно демонтировать тормозные колодки и с помощью зубила смесить кольцо к оси.
13. Далее кольцо сдвигается. Для этого вам отлично помогут две монтажные лопатки.
14. Не бойтесь, что после обработки зубилом на оси ступицы образуются своего рода дефекты, забоины. Это не страшно, но обработать их надфилем настоятельно рекомендуется.
15. Вооружитесь щипцами, благодаря которым можно аккуратно снять стопорное кольцо.

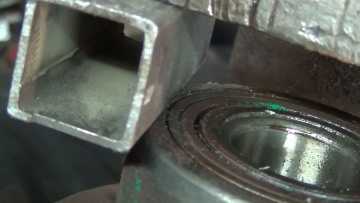

16. Через отрезок подходящей трубы также аккуратно выбейте подшипник, оперевшись на внутреннее кольцо.
17. Другой вариант — его можно выпрессовать при помощи съемника ступичных подшипников.
18. Очистите и эффективно смажьте ступицу, в которую съемником или при помощи тисков запрессовывается новый подшипник задней ступицы. Усилие при прессовании необходимо приложить к наружному кольцу. Наиболее удобно для вас это будет сделать при помощи наружного кольца от старого подшипника.
19. Установите на законное место новое стопорное кольцо.
20. Нанося легкие удары по внутреннему кольцу, впрессуйте подшипник на ось. Вбивайте до глубины, которая позволить насадить гайку.
21. Полноценная запрессовка выполняется уже накинутой гайкой.
22. Обязательно используйте только предписанный момент, чтобы затянуть крепежный элемент.
23. Вомните буртик гайки по двух пазам оси вашей ступицы, чтобы привести элемент в изначальный внешний вид.

Такую процедуру нельзя назвать невероятно сложной, однако «повозиться» у себя в гараже вам придется. Но это лучше и экономически более выгодно, чем обращаться на станции технического обслуживания и доверять свой автомобиль неизвестным мастерам.

https://masteravaza.ru/hodovka/stupica/zamena-zadnego-podshipnika-stupicy-vaz-2110-541 https://auto-self.ru/podshipnik-zadney-stupicy-vaz-2110-kogda-nuzhno-menyat-i-polnyy-process-zameny/ https://remontautohelp.ru/vaz-2110-vaz-2112-zamena-zadnego-stupichnogo-podshipnika-svoimi-rukami-video-instrukciya/ https://umelyeruki.info/avto/zamena-podshipnika-zadnej-stupicy-vaz-2110/ https://luxvaz.ru/vaz-2110/72-zamena-podshipnika-zadney-stupicy.html

Устройство ступицы на Ладе Гранте

Передняя

• поворотный кулак;
• внешнее и внутреннее грязеотражательные металлические кольца;
• передние подшипники роликового типа;
• ступица;
• шайба;
• гайка ступицы;
• стопорное кольцо, заглушка.

Устройство задней ступицы

• ось ступичного механизма;
• металлический шариковый подшипник;
• грязезащитное кольцо;
• стопорное кольцо;
• шайба;
• гайка;
• уплотнительное кольцо;
• резиновый пыльник;
• крышка ступицы.

Ресурс замены элементов ступичного механизма

Средний срок эксплуатации ступичных шарниров — 80 – 85 тыс. км. Показатель усредненный, так как зависит от следующих факторов:

• качество изготовления детали;
• частота эксплуатации технического средства;
• стиль вождения;
• качество дорожного покрытия;
• агрессивная среда;
• высокие рабочие температуры;
• соблюдение интервалов проведения технического осмотра.

Признаки необходимости замены ступицы

• появление нехарактерного шума в процессе вращения колеса;
• биение колеса в рулевую колонку;
• вибрации на разных скоростных режимах. Иногда наблюдается вибрация на определенной скорости;
• металлический скрежет в процессе вращения колеса;
• люфт ступицы переднего колеса.

Диагностика ступичного механизма

1. Устанавливаем машину на ровную платформу, выжимаем стояночный тормоз, если проверяем передний ряд. Для заднего — устанавливаем противооткатные башмаки.
2. Домкратим переднюю (заднюю) часть.
3. Проворачиваем колесо машины, проводим дефектовку.
4. Руками расшатываем колесо вверх–вниз. В исправном состоянии не должно быть люфта. В противном случае проводим демонтаж, заменяем изношенные элементы.

Проверяем ступичный подшипник

Проверку состояний подшипников ступиц следует производить не только в интервалах, определённых заводом-изготовителем, но и во время каждой диагностики автомобиля. При осмотре необходимо определить правильность вращения колеса, которое не должно иметь свободного осевого смещения (люфта). С этой целью нужно действовать в приведённой ниже последовательности:

Поднимаем на домкрате заднее колесо и придаём ему рукой крутящий момент, при этом не должно возникать ни посторонних шумов, ни «журчания» роликов;

Раскручиваем колесо автомобиля по часовой стрелке, проверяя его на наличие посторонних шумов

Поочерёдно, в разных плоскостях, расшатываем колесо перпендикулярно оси ступицы. Действуем одновременно двумя руками.

Проверка на люфт производится раскачиванием колеса в вертикальной плоскости

В горизонтальной плоскости люфт встречается реже, но диагностика этой неисправности обязательна

В первом случае происходит проверка на наличие коррозийных «раковин» и чистоту дорожки роликов, во втором — проверяется износ беговых дорожек, где не должно быть замечено даже небольшого люфта.

Пример износа беговой части наружной обоймы подшипника

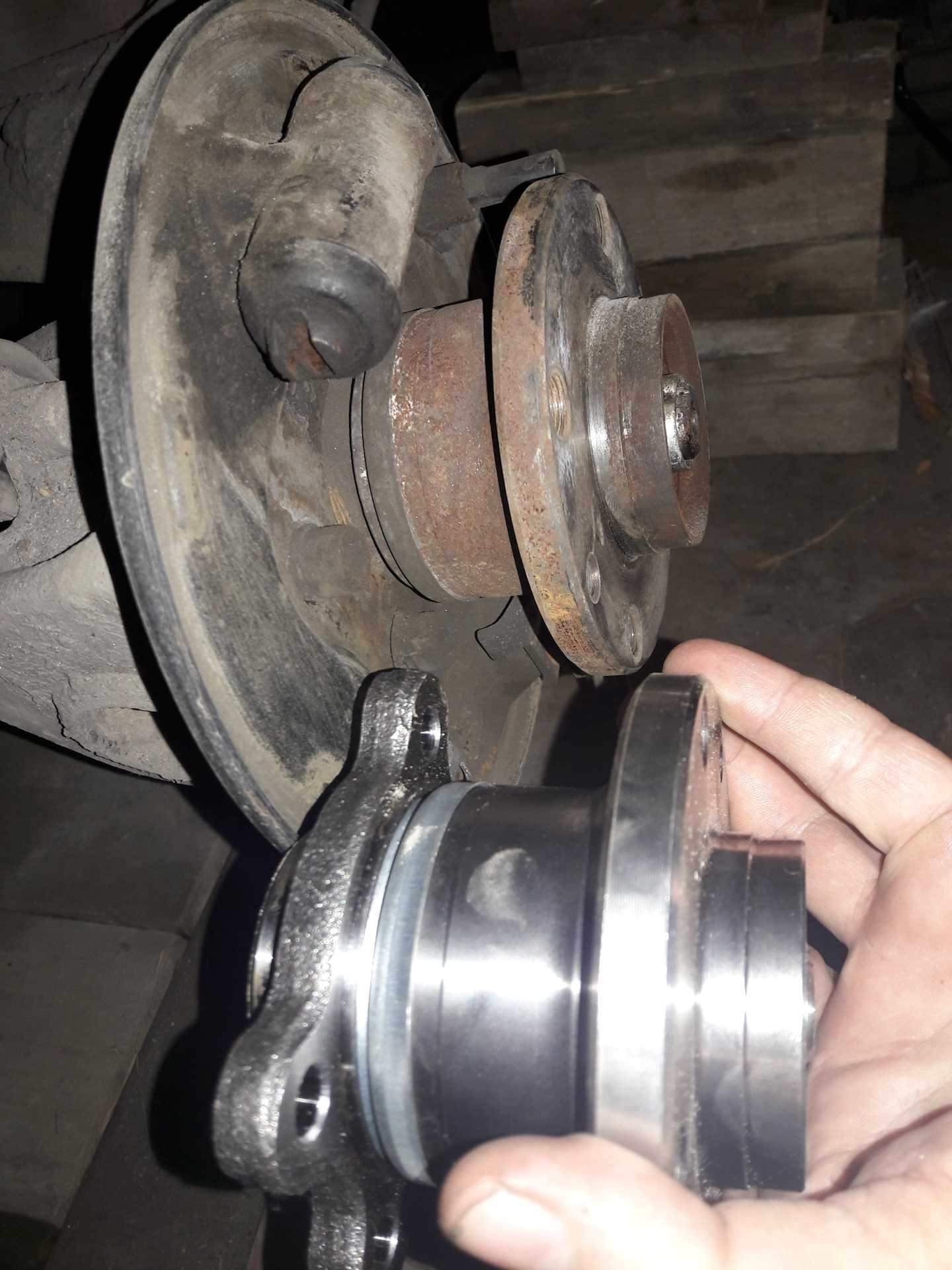

Замена заднего ступичного подшипника на Ладе Гранта своими руками. Фото

Подшипник задней ступицы у автомобилей марки Лада не обслуживаемый и не требует дополнительного ухода или смазки во время эксплуатации автомобиля, меняется исключительно по износу.

Износ ступичного подшипника можно диагностировать по звуку его работы, исправный подшипник во время качения колеса не издает дополнительных шумов или звуков и полностью бесшумный. Со временем смазка в подшипнике загрязняется продуктами износа шариков подшипника, в результате чего появляется шум при качении и при покачивании колеса на подъемнике или домкрате появляется люфт. Если у вас такие же симптомы, требуется в обязательном порядке заменить задний ступичный подшипник, поскольку эксплуатация автомобиля с дефектным подшипником опасна, он может заклинить и привести к ДТП.

Для замены заднего подшипника ступицы заранее понадобиться: головка на «30» с длинным воротком, ключ или головка на «7», баллонник, домкрат, съемник задней ступицы, оправка для снятия и установки подшипника, крепкая шлицевая отвертка или зубило, съемник стопорных колец.

Поднимаем автомобиль на подъемнике или на домкрате. Если для подъема автомобиля вы решили использовать домкрат, обязаиельно установите под автомобиль надежную опорную стойку, поскольку домкрат может не выдержать нагрузки и привести к падению автомобиля, что приведет к травмам и порче узлов самого автомобиля.

Используя баллонный ключ, снимите колесо. Ключом или головкой на «7» открутите направляющие барабана и снимите тормозной барабан. Если барабан прикипел и снять его руками не получается, вкрутите направляющие тормозного барабана в противоположные отверстия, чтобы отвести барабан от ступицы.

Используя головку на «30» и длинный вороток откручиваем гайку ступицы.

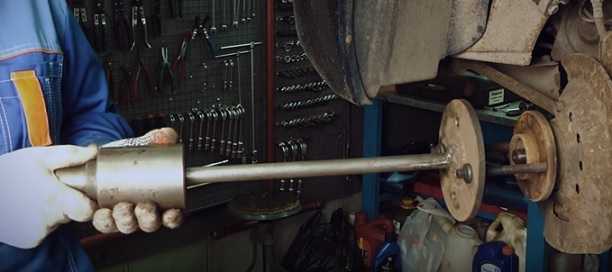

Применяя съемник задней ступицы, снимаем ступицу с посадочного места на оси вращения.

Применив съемник стопорных колец или плоскогубцы с узкими лапками, снимаем стопорное кольцо подшипника. Затем выпрессовываем старый подшипник.

Если плоскости, где находится подшипник ступицы, имеют ржавый налет, очистите его мелкой шкуркой и обработайте посадочное место литолом, чтобы установка нового подшипника была менее затруднительной.

При запрессовке нового подшипника можно немножко «схитрить», нужно охладить новый подшипник, например, в холодильнике или в морозильной камере, и его установка будет значительно проще.

Запрессовываем новый подшипник в ступицу до упора, пока не покажется бортик для установки стопорного кольца.

После, ставим стопорное кольцо.

Спасибо за подписку!

Возвращаем ступицу на место, допускается осадить его широкой стороной молотка, слегка постукивая по корпусу ступицы.

Обязательно используем новую ступичную гайку, которую требуется закрутить с моментом в 19-23 килограмма. Излишнее усилие при закручивании ступичной гайки может привести к разрушению и ускорению износа нового ступичного подшипника.

После затяжки ступичной гайки заминаем буртик, чтобы исключить самопроизвольное откручивание. Применить для этого можно крепкую шлицевую отвертку или зубило.

Возвращаем на место тормозной барабан и колесо.

Замена заднего ступичного подшипника на новый может вернуть былой комфорт от управления вашим автомобилем, вращения колеса будут снова более стабильны и бесшумны.

Как поменять задние колодки на Лада «Гранта»

На Лада «Гранта» может быть установлена антиблокировочная система. Замена задних колодок «Гранта» с АБС и без практически не отличается. Разница лишь в наличии датчика, который необходимо отключать, меняя колодки с АБС.

Внимание: задние колодки следует менять только в комплекте. Недопустимо менять колодки только с одной стороны;. Перед заменой задних колодок Лада «Гранта» следует проверить уровень тормозной жидкости

Перед заменой задних колодок Лада «Гранта» следует проверить уровень тормозной жидкости

Если он близок к максимальному, необходимо резиновой грушей отобрать немного жидкости в подготовленную емкость

Перед заменой задних колодок Лада «Гранта» следует проверить уровень тормозной жидкости. Если он близок к максимальному, необходимо резиновой грушей отобрать немного жидкости в подготовленную емкость.

Колодки меняются поэтапно: сначала с одной, потом с другой стороны.

Замена задних колодок «Гранта» выполняется следующим образом:

• полностью опустить рычаг «ручника»;
• ослабить натяжение регулировочного болта «ручника»;
• выкрутить направляющие штифты, удерживающие тормозной барабан;
• очистить от загрязнений посадочное место тормозного барабана, расположенное на ступице колеса;
• обработать посадочное место WD-40;
• обстучать барабан молотком с резиновым бойком, чтоб облегчить последующий демонтаж;
• ввернуть болты в резьбовые отверстия на барабане и спрессовать барабан, равномерно закручивая болты;

Внимание: если нажать на педаль тормоза при снятом тормозном барабане, поршни могут выпасть из рабочего тормозного цилиндра, поэтому делать это недопустимо!

• произвести визуальный осмотр тормозного барабана (не должно быть трещин, сколов, глубоких рисок);
• при помощи пары монтажных лопаток свести задние колодки «Гранта»;
• при помощи пасатижей или шлицевой отвертки вывести конец верхней пружины, стягивающей колодки;
• отсоединить верхнюю пружину;
• опустить переднюю колодку и снять вместе с нижней пружиной, стягивающей колодки;
• снять верхнюю стяжную пружину;
• демонтировать распорную планку;
• вывести крюк распорного рычага тормозного механизма из зацепления с тросом стояночного тормоза;
• снять вторую (заднюю) колодку;
• расшплинтовать осевой палец распорного рычага при помощи пассатижей;
• снять с колодки шайбу;
• отсоединить распорный рычаг и осевой палец;
• очистить от коррозии и грязи детали механизма;
• убедиться в отсутствии утечки тормозной жидкости из рабочего цилиндра (если цилиндр течет, его необходимо заменить);
• закрепить на новой колодке осевой палец, распорный рычаг и пружину;
• установить колодку;
• пассатижами установить шплинт на осевой палец;
• зацепить наконечник троса ручного тормоза за распорный рычаг;
• установить распорную планку;
• поставить на место вторую колодку, предварительно надев на колодки нижнюю пружину;
• пассатижами или шлицевой отверткой натянуть и установить верхнюю стяжную пружину;
• установить тормозной барабан;
• затянуть два направляющих штифта;
• несколько раз нажать на педаль тормоза, чтобы колодки стали в рабочее положение;
• установить колеса, затянуть болты крепления;
• снять машину с домкрата;
• заменить колодки на втором колесе.

Теперь вы знаете как заменить задние колодки Лада «Гранта» и можете сделать это саомстоятельно.

Особенности багажника

Кроме традиционного четырёхдверного полноразмерного кузова седан Лада Гранта выпускается и в модификации лифтбек. Особенность заключается в уменьшенной длине кузова и в увеличенном дорожном просвете. В отличие от традиционного хэтчбека крышка багажника совмещена с большим задним стеклом, но главное достоинство не в этом, а в объеме багажного отделения.

Объем багажного отсека в лифтбеке составляет 440 литров в обычном состоянии. Если сложить задний ряд сидений, то цифра увеличивается до 770 литров. По этому показателю даже самый популярный хэтчбек Фольксваген Гольф остаётся далеко позади. Из-за решения сделать единую базу и для седана, и для лифтбека инженерам не удалось догнать Гольф в объеме со сложенными сидениями. У немецкого хэтчбека этот показатель составляет 1200 литров.

Как и в случае с седаном, производитель не предоставляет информацию о размерах багажного отсека кроме объема в литрах. Как оказалось на практике, большой объем багажника не совсем так велик, как показано в рекламных роликах. Сложить задний ряд сидений можно только в том случае, если передние кресла будут подвинуты максимально вперёд. Подголовники задних сидений придется демонтировать.

При необходимости можно снять заднюю полку, например, при перевозке крупногабаритных грузов. Объем от этого не прибавится, но грузу ничего не будет мешать. Справа и слева предусмотрены ниши для перевозки различных вещей, например, дорожных сумок или необходимых инструментов. Над этими углублениями предусмотрены крючки для подвешивания пакетов – теперь они не будут мешаться на заднем сиденье. В багажнике есть светильник, но работает он только при включении ближнего света фар. Это удобно в темное время суток и в пасмурную погоду, в остальных случаях поможет доработка освещения.

Замена подшипника ступицы переднего колеса Lada Granta

Инструменты:

• Домкрат или канавный подъемник
• Подставка — 2 шт.
• Балонный ключ
• Отвертка плоская средняя
• Молоток средний
• Кернер
• Вороток под торцевую насадку
• Насадка на вороток на 10 мм
• Насадка на вороток на 19 мм
• Насадка на вороток на 30 мм
• Насадка на вороток Torx E12
• Насадка на вороток Torx E14
• Гаечный ключ накидной прямой на 7 мм
• Гаечный ключ накидной прямой на 17 мм
• Выколотка
• Болт М12×1,25 мм — 2 шт.
• Слесарные тиски
• Зубило
• Двухзахватный съемник
• Чашечный съемник
• Щипцы для стопорных колец
• Щетка металлическая
• Надфиль

Детали и расходники:

• Пластичная смазка «ШРУС-4»
• Ветошь
• Ступичный подшипник — 2 шт.

Примечания:

Замену подшипника проводите при выходе его из строя. Заменить подшипник можно двумя способами. Первый – сняв поворотный кулак в сборе, второй – не снимая его с автомобиля. Операции по замене ступичных подшипников левого и правого колес аналогичны. Работу проводите на смотровой канаве или эстакаде.

1. Затяните стояночный тормоз, вывесите переднюю часть автомобиля с помощью домкратов или канавного подъемника и установите ее на подставки.

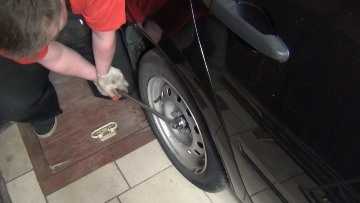

2. Снимите с помощью балонного ключа колесо.

3. Поддев отверткой, снимите защитный колпак ступицы.

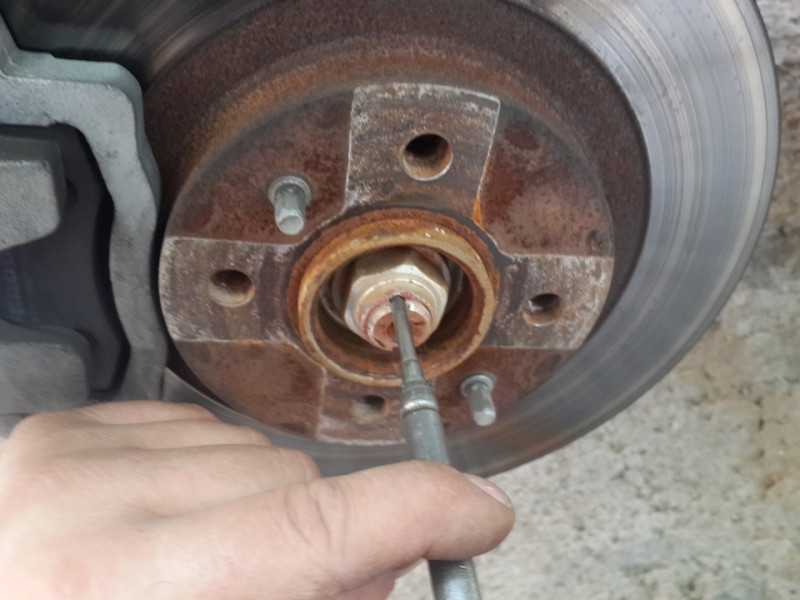

4. Молотком и кернером распрямьте вмятый в двух местах буртик гайки подшипника ступицы.

5. Попросите помощника нажать на педаль тормоза; в то же время воротком с насадкой на 30 мм ослабьте затяжку гайки подшипника ступицы.

Примечание:

Гайка затянута большим моментом, поэтому насадка и вороток должны быть достаточно прочными, чтобы передавать необходимое усилие.

6. Отверните до конца гайку подшипника ступицы и снимите шайбу.

7. Снимите диск тормозного механизма переднего колеса, как описано в этой статье.

8. Отсоедините привод колеса от ступицы. Как это сделать, смотрите здесь (для правого колеса) или здесь (для левого колеса).

Примечание:

Чтобы не нарушать углы установки колес, можно заменить подшипник, не снимая поворотного кулака.

9. Подсоедините шаровую опору к кулаку и спрессуйте ступицу. Есть два способы снять ступицу: 1) нанося удары через выколотку из мягкого металла;

2) С помощью диска тормозного механизма переднего колеса. Пропустите через два диаметрально противоположных отверстия в диске болты М12×1,25 мм длиной около 130 мм и вверните их в отверстия ступицы на глубину, равную ее толщине. Резко ударяя диском по головкам болтов, спрессуйте ступицу.

10. Если ступицу снять таким образом не удалось, снимите поворотный кулак. Для этого отверните гайки болтов крепления амортизаторной стойки к поворотному кулаку и достаньте болты, как описано здесь. Отсоедините шаровую опору и снимите поворотный кулак.

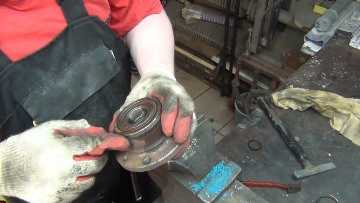

11. Установите поворотный кулак на губки тисков и выпрессуйте ступицу из кулака через оправку или головку подходящего диаметра, прикладывая усилие к торцу ступицы.

12. Достаньте ступицу из кулака. При этом наружная часть внутреннего кольца подшипника остается на ступице.

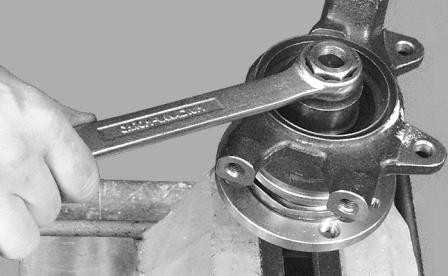

13. Снимите грязезащитное кольцо со ступицы.

14. Вставьте притупленное зубило между торцами внутреннего кольца подшипника и ступицы и, нанося удары молотком по зубилу, сдвиньте внутреннее кольцо.

15. Съемником спрессуйте внутреннее кольцо подшипника.

16. Щипцами для снятия стопорных колец снимите стопорное кольцо подшипника.

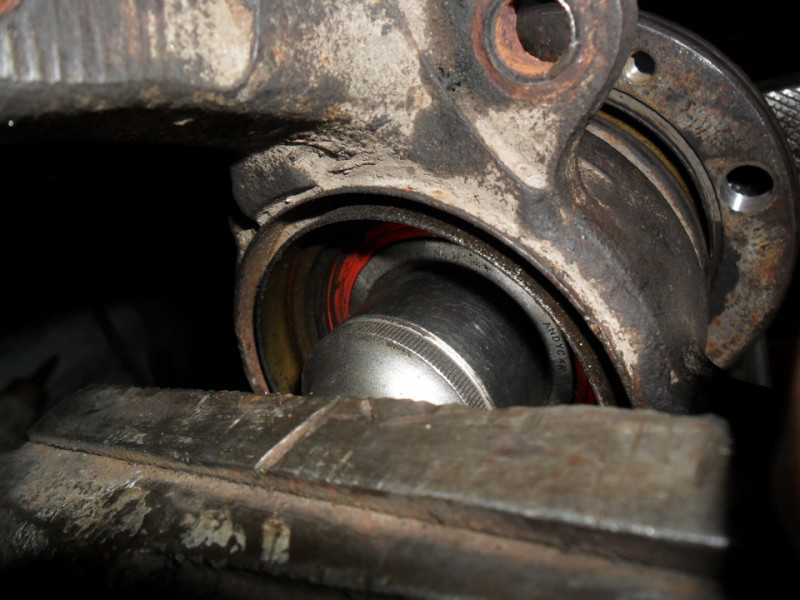

17. Чашечным съемником выпрессуйте подшипник из поворотного кулака и выньте его со съемником.

18. Выньте подшипник из съемника.

19. Очистите и смажьте внутреннюю поверхность поворотного кулака пластичной смазкой.

20. Надфилем зачистите на ступице забоины от зубила. Запрессуйте новый подшипник в поворотный кулак, прикладывая усилия к наружному кольцу подшипника.

21. Установите в проточку гнезда поворотного кулака стопорное кольцо. При запрессовке ступицы опирайтесь шайбой съемника на внутреннее кольцо подшипника.

22. Дальнейшую сборку производите в обратной последовательности, затяните гайку подшипника предписанным моментом, и обязательно стопорите замятием буртика.

Примечание:

Перед установкой тормозного диска тщательно очистите от ржавчины и окалины привалочные поверхности ступицы и тормозного диска, так как даже мельчайшая частица, зажатая между приваленными поверхностями, вызовет биение тормозного диска и вибрации при торможении.

Если подшипник заменяли со снятием поворотного кулака, то необходимо проверить и отрегулировать углы установки колес на СТО.

В статье не хватает:

• Фото инструмента
• Качественных фото ремонта

голоса

Рейтинг статьи

Замена ступичного подшипника Лада Калина – установка новой детали

После выпрессовки, вынимаем съемник, кулак без подшипника выглядит так:

1. Отчистите его от грязи и протрите внутреннюю часть — посадочную поверхность.
2. Установите стопорное кольцо с одной стороны.
3. С другой стороны запрессуйте новый ступичный подшипник с помощью съемника либо пресса, и закрепите его стопорящим кольцом.

Совет:

Запрессовать подшипник так же можно с помощью тисков, если у вас нет других инструментов. Раздвиньте губки тисков, так чтобы туда вошел подшипник и кулак. Используйте подкладной диск съемника под наружную обойму п/ш, чтобы усилия тисков были направлении только на торец наружной части. Процесс показан на фото ниже.

Вернёмся к ступице, для начала снимем защитное кольцо.

Далее зажимаем деталь в тиски и острым зубилом сдвигаем на 1 см обойму подшипника со ступицы Лады Калина.

Теперь зацепляем обойму съемником и стаскиваем её со ступицы.

Запрессовываем ступицу во внутреннюю обойму новой детали.

При выполнении запрессовки, следите, чтобы они сопрягались без перекосов. Для облегчения запрессовки нагрейте детали (не подшипник), в нашем случае можно нагреть поворотный корпус. Так же вы можете смазать поверхности изделий Литолом.

Теперь весь узел в сборе.

Собираем узел в обратном порядке. (Смотри пункты выше.)

После замены надевайте новую ступичную контргайку.

Операции по замене подшипника ступицы Лада Калина

Работу по замене подшипника ступицы колеса Лада Калина, можно провести на ровной площадке, но удобнее — на смотровой канаве или подъемнике. Неисправность ступичного подшипника переднего лада калина проявляется в постоянном, дополнительном звуке во время движения (шум, вой, гудение).

Снимаем колпак ступицы.Узким зубилом расправляем вмятый буртик гайки подшипника ступицы в двух местах. Видео, позволит для замены переднего подшипника замена радиатора печки лада калина. Замена ступичного подшипника — калина (ваз 1118, 1119.

Затягиваем ручной тормоз, включаем первую передачу и подставляем под колеса башмаки.

в противном случае стабилизатор поперечной устойчивости мешает демонтажу, поджимая элементы подвески вверх). Как выполняется замена ступичного подшипника на лада калина. Видео замена переднего.

Снимаем колесо, направляющую тормозных колодок вместе с суппортом и тормозной диск суппортом подвязываем так, чтобы они не висели на тормозном шланге.

Отворачиваем до конца гайку подшипника ступицы и снимаем шайбу. Замена подшипника переднего колеса лада калина. Чтобы определить разрушение подшипника нужно поднять домкратом автомобиль с проверяемой стороны до отрыва колеса от. Пропускаем через два диаметрально противоположных отверстия в тормозном диске болты длиной около 130 мм с резьбой М12х1,25 мм.

Актуальные способы

Без снятия поворотного кулака не потребуется сход-развал.

Сегодня чаще всего используют один из двух вариантов. Первый предполагает работу без снятия поворотного кулака. Плюс данного метода — не требуется проводить сход-развал после завершения ремонта. Данный метод предполагает использование эстакады, которая присутствует далеко не у каждого автолюбителя.

Второй вариант — с демонтажем. Далее новый подшипник можно выпрессовать и вмонтировать на посадочное место, работая на обычном столе. Здесь уже без развала-схождения не обойтись, поскольку затрагиваются болты. Облегчить манипуляции по регулировке помогут метки, нанесенные на “кулачных” креплениях.

Желательно подыскать видео о замене подшипника ступицы переднего колеса. Теперь приводим ориентировочный алгоритм (для разных брендов автомобилей некоторые моменты могут отличаться):

• демонтируете колесо (используйте подъемник, противооткатные упоры и ключи);
• развальцуйте бурт гайки ступицы;
• уберите болты с тормозного элемента;
• освободите диск;
• оставьте суппорт на стоечной пружине;
• демонтируйте фиксирующую гайку;
• уберите упорную шайбу;
• снимите обойму внешнего компонента;
• стяните запчасть.

После переходите на станок (подойдет и стол). Уберите внутреннюю обойму и разрезную втулку. Сожмите деталь тисками и выкрутите болт крепежа. Удалите кольцо и внешний обод, используя специальный съемник.

Чтобы вмонтировать новый элемент, используйте старое кольцо как проставку. Нанесите смазку в посадочное место подшипника и поставьте новую деталь, сальник и стопорное кольцо. Собирается в обратном демонтажу порядке.

Это нелегко и занимает достаточно много времени

Если вы не хотите рисковать или не имеете возможности уделить внимание решению возникшей проблемы, обратитесь в техцентр

Обзор цен производителей на передние, задние шарниры

Как выбрать и купить качественные детали

Специалисты сервисных центров настоятельно рекомендуют приобретать расходные материалы, комплектующие исключительно в специализированных магазинах, представительствах, у официальных дилеров.

В меньшей степени нужно пользоваться услугами непроверенных поставщиков, реализовывающих запчасти по несвойственно низкой стоимости.

При покупке сверяйте каталожные артикулы с фактическими данными, указанными в инструкции по эксплуатации техническим средством. При отсутствии таковой брошюры, получите консультации у специалиста.

Лада Гранта замена переднего подшипника ступицы. Фото и видео инструкция

На ремонте у нас находится автомобиль Лада Гранта, на котором необходимо будет произвести замену переднего подшипника ступицы. Покажем вам подробную фото и видео инструкцию как это сделать своими руками правильно и быстро.

Сразу опишем наш специальный инструмент, который будет использоваться в ремонте. Обратный молоток для снятия ступицы, если у вас его нет, то можно использовать обычный и медную оправку подходящую по размерам. Для выпрессовки подшипника из обратного кулака понадобится вот такой съёмник:

Это мощный болт, набор шайб, упорный подшипник и металлический стакан, в который будет вдавливаться подшипник. При снятии одного из внутренних колец ступичного подшипника (при выпрессовки одно остаётся на ступице всегда), понадобится вот такой съёмник состояющий из двух полуколец:

Приступаем к работе, снимаем колесо, отворачиваем ступичную гайку:

Головкой E12 отворачиваем два болта крепления тормозного механизма к поворотному кулаку:

Лучше всего для этих целей использовать большой вороток, болты со временем закивают и тяжело отворачиваются. Предварительно головки зачищаем металлической щёткой.

Поворачиваем тормозной механизм влево-вправо, немного утапливаем поршень и снимаем его с тормозного диска, затем подвешиваем его, чтобы он не мешался и его шланг не находился под нагрузкой. Снимаем тормозной диск со ступицы, перед этим отворачиваем фиксирующие винты, но нам этого делать не нужно, так как они обломаны.

При снятии и установки шарнира, можно легко повредить датчик ABS, поэтому чтобы этого не произошло мы его отворачиваем головкой E8:

Теперь мы снимаем ступицу, нам нужно её выпрессовать из внутренней обоймы подшипника, как мы уже писали, это можно сделать двумя способами, используя обратный молоток:

В качестве связующего звена мы используем болты крепления головки блока, у них такая же резьба как и колёсных болтов, мы их полностью заворачиваем в «тело» ступицы, так чтобы не повредить резьбу.

Второй вариант снять шарнир, открутить шаровую опору и бить изнутри через медную оправку по ступице, если нет обратного молотка. Ступицу мы сняли, но одна из половинок внутренней обоймы остаётся вместе со ступицей и нам её необходимо будет снять.

Снимаем стопорное кольцо подшипника, делаем это щипцами, если не получается, то молотком и отвёрткой можно его немного расшевелить:

Отворачиваем два болта крепления шаровой опоры к поворотному кулаку, делаем это при помощи головки E12:

Делаем мы это для того, чтобы вынуть шарнир из поворотного кулака и можно установить наш съёмник, который будет выпрессовывать наружную обойму из поворотного кулака.

Выводим шарнир из кулака, отводим его в сторонку и подвязываем. Снимаем второе кольцо, которое находится изнутри, если туго идёт, то можно сдвинуть его отвёрткой:

Нам остаётся поставить оправку и выпрессовать подшипник из поворотного кулака, но предварительно, чтобы конструкция не болталась и была жёсткой мы ставим на место шаровую опору.

Вставляем наше приспособление для выдавливания подшипника:

После того как мы сняли наше приспособление вместе с подшипником, мы ставим на место внутреннее кольцо, оно же служит упором для наружной обоймы подшипника, чтобы вы не запрессовали глубже. Смазываем посадочную поверхность консистентной смазкой, чтобы новый подшипник легче заходил. Ставим опять наше приспособление и запрессовываем подшипник. Производим запрессовку пока подшипник не коснётся внутреннего кольцо, которое выступаем ограничителем.

Снимаем внутреннею обойму ступичного подшипника со ступицы, делаем это при помощи съёмника, который мы описывали вначале. Предварительно снимаем защитное кольцо, оно легко поддевается обычной шлицевой отвёрткой. Устанавливаем съёмник, так чтобы он своей острой кромкой впился в пространство между ступицей и обоймой:

Теперь нам необходимо поставить двухлаповый съёмник, мы берём шайбу, в которую упрётся винт съёмника и само приспособление, поджимаем лапы к полукольцам:

Таким образом мы быстро и без проблем сняли внутреннею обойму. В принципе если у вас нет такого съёмника, можно использовать болгарку или зубило, правда есть вероятность при этом повредить ступицу.

Нам осталось всё почистить, поставить кольцо на место и запрессовать ступицу в подшипник.

Видео замена переднего подшипника ступицы в Лада Гранта:

Резервное видео как заменить передний подшипник ступицы в Lada Granta:

Замена задней ступицы колеса Лады Гранты

1. Помещаем машину в периметр ремонтной зоны, фиксируем передний ряд колес противооткатными башмаками.
2. Баллонным ключом срываем крепежные гайки, домкратим машину, снимаем колесо.

1. Откручиваем винты, фиксирующие тормозной барабан к конструкции.

1. Снимаем колпачок ступицы, снимаем со шлицов полуоси.

1. Фиксируем конструкцию в стационарных тисках. Аккуратно постукиваем зубилом по внешней кромке.

1. При необходимости используем жидкость WD – 40 для удаления наслоений, ржавчины.

1. Демонтируем шарнир, используем тиски, хотя некоторые мастера практикуют специальные съемники. В общем, кому как удобнее.
2. При помощи металлической оправки выбиваем внутреннее кольцо.

1. Для окончательной выпрессовки шарнира используем молоток с зубилом, аккуратно постукиваем по внешнему периметру оправы.
