Регулировка ступиц газ 31105

Сборка

Сборку начал с осмотра чашек пружин на предмет коррозии, ржавчины оказалось совсем немного для 20 летней
машины:

Прошёлся металлической щёткой, затем промазал толстым слоем мовиля при помощи изогнутой (радиаторной) кисти:

Шайба в месте контакта с распорной втулкой имела заусенец, сточил его надфилем:

Для упрощения последующего откручивания болты вкрутил на кордон:

Изнчально закручиваем болты, чтобы они слегка недоходили до распорных втулок:

Домкратом поднимаем поворотный кулак до тех пор, пока нижный рычаг не станет параллелен балке, обратите внимание
на зазор от отбойников до упоров :

И в таком положении затягиваем болты усилием в 20 кг:

С болтами покончено:

Далее приступаем к установке пружин. Начинаем с замены верхней подушки

Слева направо старая, новая обычная и новая усиленная:

Разница усиленной — толще где-то на 2 см:

Далее прикручиваем чашки. Порядок обратный, спрева ставим болты на 12 см, потихоньку равномерно закручиваем
их и меняем на штатные, ещё раз напомню штатные гайки — корончатые одноразовые их нужно сменить. При затяжке они деформируются,
зажимая болт и препятствуют самопроизвольному откручиванию:

Далее ставим новый амортизатор, я взял газо-масляные, с металлическим пыльником:

В чём прикол, я так и не понял. Но амортизатор не влазил. Смотрел по каталогу, у всех Волг чашки одинаковы,
амортизатор для Волги, тем не менее:

Пришлось призвать на помощь болгарку и ставить резиновый пыльник:

Раньше слышал истории, когда передок у Волги приподнимался после замены амортизаторов, похоже на правду,
данный экземпляр имеет некоторое усилие на разжатие, что должно слегка приподнять передок. Петросянить
про зигмунда не буду:

https://vk.com/video_ext.php

Верхние подушки поставил полиуретановые.

После установки амортизаторов можно устанавливать стабилизатор. Кронштейн раздвигаем болтом, втулку устанавливаем прорезью вперёд,
так как в это направлении усилия не бывает:

На стойки также поставил полиуретановые подушки:

Вот что получилось по итогу, передок стал гораздо выше:

Почему стал выше передок — в первую очередь из-за подушки пружины. Пружина расположена в середине рычага, то есть утолщение на 2 см там
приводит к увеличению на 4 см на колесе — на конце рычага. Свой вклад вносит и самовыдвигающийся амортизатор.
Минусы увеличенного клиренса спереди — в теории ухудшение управляемости на высокой скорости, и то что зазор до верхних отбойников минимален,
то есть при наезде на ямку даже на средней скорости приводит к удару в отбойник. В принципе это не так критично. Ну и должен увеличится развал.
Также при подобном увеличении клиренса обязательно нужно отрегулировать фары, чтобы не слепить встречку.
Плюсы увеличенного клиренса — улучшение проходимости, особенно по колдобинам и то, что на подкрылки стало налипать гораздо меньше грязи.
Внешний вид на любителя, но по опыту улушение проходимости перешивает все минусы.

Верхними рычагами и регулировкой кастора\развала\схождения займусь после переобувки на летнюю резину.

Регулировка подшипников ступицы

Снимаем колпак колеса (см. выше«Снятие колес»).

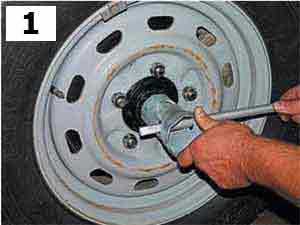

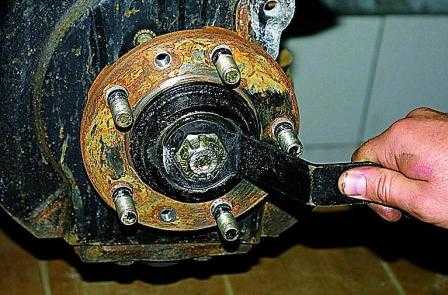

Трубчатым ключом из штатного набора или ключом «на 50» отворачиваем колпак ступицы.

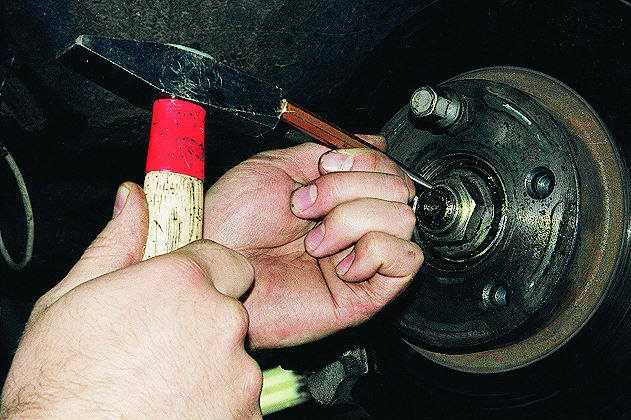

Тонкими плоскогубцами расшплинтовываем гайку ступицы.

Динамометрическим ключом с головкой «на 36» плавно затягиваем гайку ступицы моментом 5–8 кгс.м, одновременно поворачивая колесо для самоустановки роликов в подшипниках.
Отворачиваем гайку на одну прорезь коронки и зашплинтовываем ее.
После регулировки колесо должно вращаться свободно, без щелчков, заеданий и люфта.
Окончательно проверяем правильность регулировки, проехав на автомобиле 8–10 км без интенсивных торможений. Нагрев ступицы выше 70°С (рука не терпит) недопустим. В этом случае следует повторить регулировку. Если и после этого ступица греется, следует выяснить и устранить причину нагрева: недостаток смазки, повреждения подшипников, заклинивание поршней тормозных цилиндров.

Устройство передней подвески

Схема передней подвески – безшкворневая, расположенная на рычагах, с кручёными пружинами, шаровыми, амортизаторами и стабилизатором. В её основании находится балка, выполненная из закалённого сталистого металла, на ней расположены все основные детали конструкции. Прочность её соединения с рамой даёт наличие тяги, прикреплённой к лонжеронам одним концом, а другим – скреплённой с её центром.

Конструкция и устройство передней подвески на автомобиле Волга 31105

С боков к ней приварены пружины и крепежи кронштейнов верхних рычагов. Шток верхнего рычага прикручен к основанию кронштейна с использованием болтов и шпилек. Между балкой и штоком рычага расположены 2 комплекта уплотнительных резинок, корректирующих углы наклонов оси.

Верхний рычаг изготовлен из углеродистой стали, крепится двумя болтами сквозь сайлентблоки. На внешнем крае этого рычага имеется платформа, в которой имеются специальные проёмы для крепления шаровой (соединение выполнено с помощью четырёх болтов).

Замена и регулировка заднего моста на ГАЗ-31105

Строение нижнего рычага соединено из двух элементов: переднего и заднего, изготовленных из той же углеродистой стали. Соединяются они с помощью пружины. Внешние края обоих элементов рычага скреплены одним болтом. Внутренние края держатся с использованием двух болтов сквозь сайлентблоки и соединены с балкой.

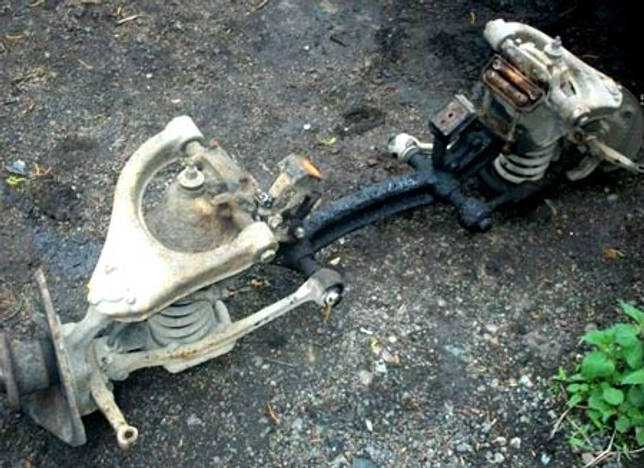

Так выглядит передняя подвеска Волги 31105

В передней части рычагов смонтирована специальная ниша, в которой располагается нижняя шаровая. Отбойный буфер расположен на верхнем рычаге, материал его изготовления – маслостойкая резина. А на нижнем расположен буфер хода сжатия. К двум рычагам с использованием шаровой присоединён поворотный кулак. В его верхней части имеется впадина, в которую входит верхняя шаровая. В нижней – платформа с четырьмя отверстиями, в которые крепится нижняя шаровая.

Поворотный рычаг соединён с внутренним кулаком. С наружного края к нему присоединена цапфа, на которой имеются проушины для соединения с тормозным механизмом и осью. Ступица движется с помощью двух подшипников, регулировка зазора в которых выполняется вращением гайки ступицы.

Стабилизатор поперечной устойчивости состоит из штанги и двух стоек. Штанга в двух местах закреплена к кузову автомобиля металлическими шпильками, смягчёнными резиновыми подушками.

Стабилизатор поперечной устойчивости Волги газ 31105

Стойки с помощью шаровых шарниров соединяются со стабилизаторами. Один край стойки прикреплён к нижней чашке пружины.

Это интересно: Регулировка капота ГАЗ-31105

Выбор детали для замены в ступице Газели

Я бы посоветовал вам покупать подшипники только у специализированных продавцов. Таким образом, вы исключите покупку бракованной или поддельной детали.

Номер детали для ГАЗели следующий: если в комплекте № 3302-3103800, отдельно № 6-7305АШ, № 6У7307Ф (30307).

Номер по каталогу для NEXT: № A21R23.3103145.

Две модели ГАЗели, №3302 и NEXT, имеют разные подшипники и разных производителей.

При выборе деталей я рекомендую придерживаться поставщиков, перечисленных ниже:

— Российский завод ГАЗ (оригинал) №7305/7307 3302-3103800;

— Российский государственный подшипниковый завод №9 — №6У-7307А, №6-7305АШ.

— Завод ГАЗ Россия №A21R23.3103145.

Я купил подшипник, приступил к ремонту.

Диагностика и признаки неисправности подшипника передней ступицы

В принципе, подшипник передней ступицы Газель 33027 и соплатформенная модификация — относительно долговечная деталь. При соблюдении всех правил эксплуатации он может пройти более 50 000 км. Однако существуют причины, по которым может потребоваться незапланированное вмешательство:

Неправильная замена. Если деталь была заменена неправильно и была запрессована не тем носком, деталь будет изнашиваться гораздо быстрее;
слишком высокий момент затяжки. Это также вызывает повышенную нагрузку на узел, что негативно сказывается на сроке его службы;
потеря герметичности. Специальная уплотнительная лента защищает роликовый подшипник от попадания влаги и грязи непосредственно в механизм. Если он поврежден, смазка вымывается, что приводит к преждевременному выходу из строя;
Агрессивное вождение на ухабистых дорогах. Если колесо автомобиля на высокой скорости попадает в выбоину, роликовый подшипник испытывает огромную нагрузку. При повторном применении он выйдет из строя раньше, чем обычно;

Узнать, что подшипник передней ступицы на вашей Газели Бизнес или 3302 уже нуждается в замене, довольно просто. Об этом свидетельствует ряд показателей. Те же симптомы характерны для отказавшего подшипника задней ступицы.

Вибрация рулевого колеса;
Автомобиль раскачивается из стороны в сторону при движении прямо (нормальный развал-схождение);
Хрустящий шум в области передних колес;

Это видео поможет вам определить местонахождение проблемы:

Проверка подшипников ступицы:

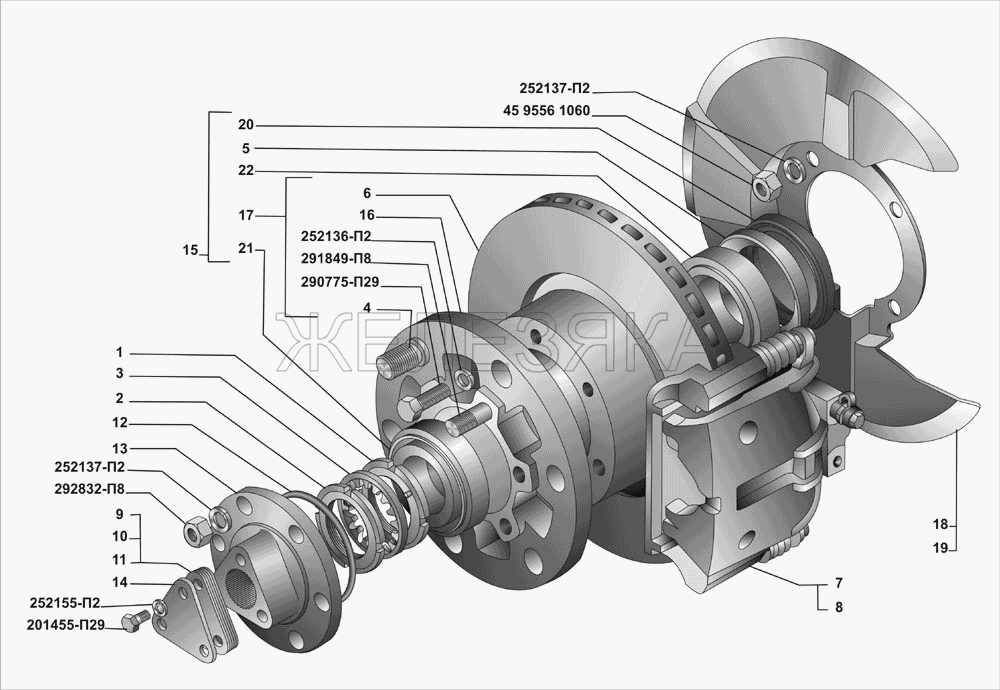

Устройство и номера подшипника передней ступицы Газель Некст, 3302, Бизнес

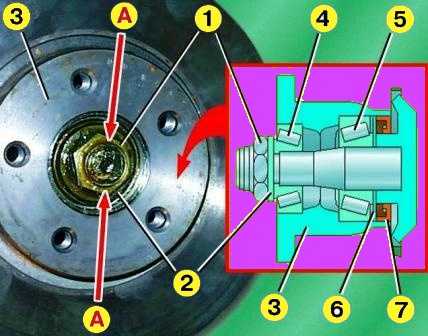

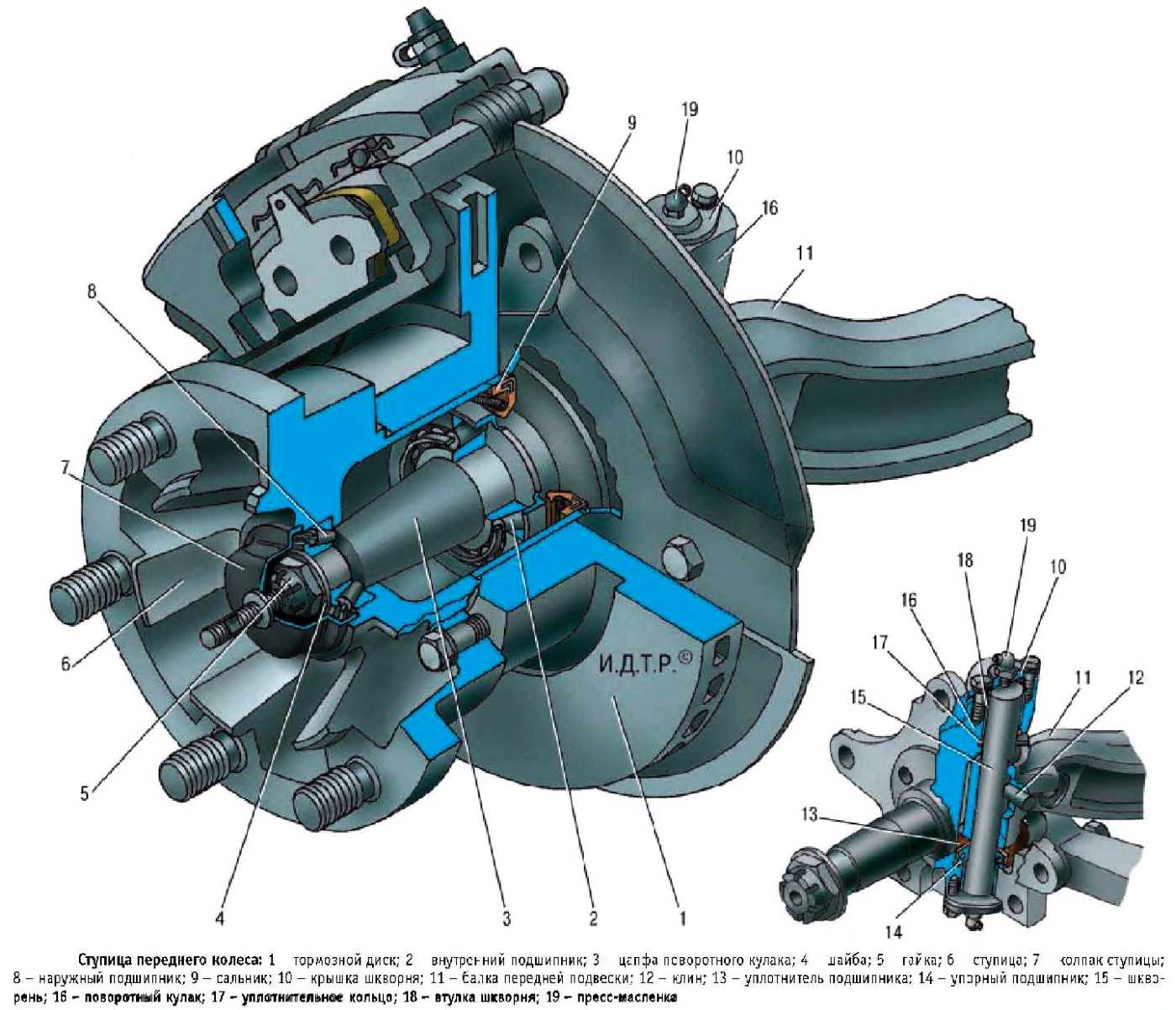

Ниже мы приводим схемы конструкции устройства. Вы должны ознакомиться с ним, чтобы уметь правильно демонтировать и установить подшипниковый узел, а также выполнить грамотный ремонт. На второй схеме также указаны заводские номера деталей.

Дисковый тормоз;
Роликовый подшипник с внутренней ступицей;
Роликовый подшипник с внутренней ступицей; Кулачковые шейки;
Стопорное кольцо;
Центральный кронштейн;
Хаб;
Саван;
Наружный роликовый подшипник;
Защитный сальник;
Корпус шкворня;
Передняя планка;
Заглушка;
Уплотнительный элемент;
Упорный роликовый подшипник;
чаевые;
Поворотный кулак;
Прокладка;
Шкив;
Смазочное устройство.

Конструкция блока модификации NEXT выглядит следующим образом:

Болты крепления тормозного диска и полуоси;
Корпус заднего моста;
тормозной диск;
болты подшипников;
двухрядный роликовый подшипник в ступице в корпусе.

Рекомендация: Высокие обороты холостого хода двигателя: причины, решения

Примечание: Разница в том, что версия 3302 имеет два отдельных конических роликовых подшипника, в то время как версия Next имеет один двухрядный подшипник, размещенный в отдельном корпусе.

Для выполнения работы нам понадобится следующий перечень инструментов:

Раздвижные плоскогубцы или трубный ключ;
Молоток или кувалда;
Стандартный набор гаечных ключей;
Плоскогубцы;
вилка;

Замена подшипников и манжеты ступицы переднего колеса

Снимаем переднее колесо.

При этом от проворачивания ступицу можно застопорить либо нажав на тормозную педаль.

Можно вставить пруток между колесными шпильками.

Пассатижами расшплинтовываем регулировочную гайку и снимаем шплинт

Специальным ключом из штатного набора отворачиваем гайку

Под гайкой установлена шайба

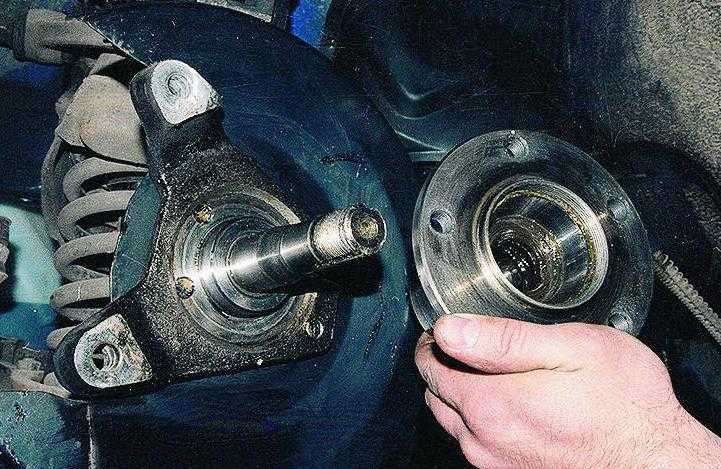

Осторожно, чтобы не уронить наружный подшипник, снимаем ступицу с цапфы. Вынимаем из ступицы внутреннее кольцо наружного подшипника

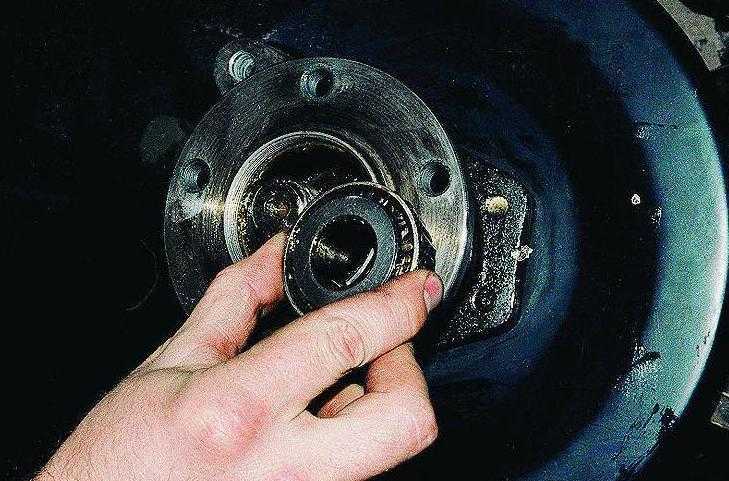

Вынимаем из ступицы внутреннее кольцо наружного подшипника.

Переворачиваем ступицу и, поддев отверткой, выпрессовываем манжету.

Под ней установлено дистанционное кольцо.

Вынимаем внутреннее кольцо с роликами внутреннего подшипника.

Оправкой или стержнем из мягкого металла выбиваем наружные кольца внутреннего и наружного подшипников

Промыв ступицу и другие детали в керосине, запрессовываем наружные кольца новых подшипников. Обильно смазываем подшипники смазкой Литол-24.

Вкладываем внутреннее кольцо внутреннего подшипника, дистанционное кольцо и запрессовываем новую манжету, нанеся смазку на ее кромку.

Манжета должна встать заподлицо с торцом ступицы.

Заполняем внутреннюю полость ступицы той же смазкой в количестве 75 г, после чего устанавливаем внутреннее кольцо наружного подшипника.

Устанавливаем ступицу с подшипниками на цапфу, надеваем шайбу и заворачиваем регулировочную гайку.

Если при езде, особенно на крутых поворотах, слышен шум со стороны колес, это указывает на то, что повреждены подшипники.

Затяните стояночный тормоз, поднимите переднюю часть автомобиля и установите на подставку (опору), снимите колесо.
Легкими ударами молотка и поддев отверткой, снимите колпак ступицы, а затем контактную пружину подавителя радиопомех.
Снимите тормозную скобу, не отсоединяя тормозного шланга, отведите скобу в сторону и закрепите на автомобиле.
С помощью торцового ключа ослабьте болт и снимите зажимную гайку.
Снимите ступицу и тормозной диск с поворотной цапфы, пользуясь в случае необходимости съемником и молотком с бойком из мягкого металла.
Выньте сальник, снимите кольцо и сепаратор наружного подшипника.
Выньте сальник, снимите кольцо и сепаратор внутреннего подшипника.
С помощью оправки из мягкого металла спрессуйте наружные кольца подшипников со ступицы.
Промойте детали керосином и просушите. Проведите их дефектацию.
Проверьте поверхности поворотного кулака, особенно под манжетой; если они не в идеальном состоянии, замените поворотный кулак.
Подшипники колес и ступицу тщательно очистите и промойте.
Проверьте состояние гнезда под подшипниками в ступице.
Проверьте состояние наружных колец подшипников, нет ли на них следов износа, раковин. Поверхность качения должна быть гладкой, серого цвета.
Если кольца имеют вмятины от роликов или от перегрева имеют дорожку качения от светло-коричневого до голубого цвета, то эти подшипники подлежат замене.
Проверьте, легко ли вращаются конусные ролики. Проверьте, в хорошем ли состоянии торцовые поверхности роликов. Ржавчина на подшипниках указывает на повреждения манжет. В этом случае необходимо заменить подшипник колеса и манжету.

В случае необходимости отожмите тормозные колодки для обеспечения свободного вращения диска.
Ослабьте болт крепления зажимной гайки.
Заворачивая зажимную гайку, одновременно вращайте ступицу колеса до тех пор, пока ступица почти перестанет вращаться. После этого отверните зажимную гайку на 1/3 оборота и ударом по концу цапфы пластмассовым молотком снять напряжение.
Затяните зажимной болт торцовым ключом.
С помощью циферблатного индикатора проверьте осевое биение подшипников, которое должно соответствовать 0,010,02 мм.
Установите контактную пружину подавителя радиопомех, заполните колпак ступицы тугоплавкой смазкой до заплечика (около 15 г) и посадите его плотно молотком на ступицу.
Установите колесо, болты крепления затянуть моментом 11,0 кгс.м, опустите переднюю часть автомобиля.

По истечении срока действия авторских прав, в России этот срок равен 50-ти годам, произведение переходит в общественное достояние. Это обстоятельство позволяет свободно использовать произведение, соблюдая при этом личные неимущественные права — право авторства, право на имя, право на защиту от всякого искажения и право на защиту репутации автора — так как, эти права охраняются бессрочно.

Автомануалы. Вся информация представленная на данном сайте является собственностью проекта, либо иных, указанных авторов.

Замена распредвала акура рдх
Замена лампы ближнего света мазда 6 gg без снятия бампера
Как снять сиденье уаз патриот
Замена цепи мерседес 273 мотор
Замена замка задней двери опель астра

Запчасти ГАЗ (Волга)

Раздел 3. Раздел 4.

ДВИГАТЕЛЬ Полезные советы Снятие и установка брызговика двигателя Замена масла и фильтрующего элемента масляного фильтра Снятие, ступица газ 31105 и регулировка натяжения ремня привода вспомогательных агрегатов Замена опор силового агрегата Снятие и установка двигателя Замена уплотнений двигателя Ремонт привода газораспределительного механизма Снятие и разборка гидронатяжителей цепей Сборка «зарядка» и установка гидронатяжителей цепей Снятие, ремонт и установка распределительных валов Снятие и установка головки блока цилиндров Ремонт головки блока ступица газ 31105 Снятие, ремонт и установка промежуточного вала Снятие, ремонт и установка шатунно-поршневой группы Снятие, ремонт и установка коленчатого вала Дефектовка и ремонт блока цилиндров Система смазки Система охлаждения Система питания Система выпуска отработавших газов.

Раздел 5. Раздел 6.

Раздел 7. Раздел 8. Впрочем, своей актуальности они не утратили, ведь и сегодня на дорогах огромное количество легковых автомобилей ГАЗ, а значит, регулярно возникает необходимость покупать запчасти для технического обслуживания.

Город доставки ваших покупок — Уфа? Уфа — доставим 22 марта. Написать в WhatsApp.

Консультируем и принимаем заказы без выходных с до MSK Звонок бесплатный. Что с моим заказом? Впрочем, ступица газ 31105 актуальности они не утратили, ведь и сегодня на дорогах огромное количество легковых автомобилей ГАЗ, а значит, Адсорбер ГАЗ, дв. Бак топливный ГАЗ дв.

Допустимые поломки задней подвески, ремонт

Во время движения по неровной дороге из задней нижней части слышится шум, скрип или стук, – значит, пришло время проверить состояние подвески ГАЗ-31105.

Проблема – посторонний шум и стук при движении

Причины и решение проблемы:

неисправность амортизаторов. Задние амортизаторы разборные, поэтому если в их работе слышен стук, можно попытаться выполнить ремонт самостоятельно;
выработка прорезиненных прокладок рессор – замена прокладок;
резиновые прокладки соединения штанги и лонжеронов разрушились – замена прокладок;
выработка шарнира штанги, слабое соединение – замена штанги или затяжка соединения;
амортизатор болтается в кронштейнах или разбились уплотнительные подушки и втулки. Требуется затянуть крепления амортизатора или заменить износившиеся элементы.

Устройство задней подвески Волги 31105

Рессоры скрипят при нагрузке

подушки между листами рессор или под втулками разрушились – замена изношенных подушек;
заметный наклон машины;
просадка или разрушение листов рессор – замена рессоры полностью или только повреждённого листа.

Колея передних колёс не совпадает с задней

коренной лист пришёл в негодность – замена рессоры или одного коренного автомобиля ГАЗ-31105;
центральный болт, скрепляющий листы рессор сломан – замена болта.

Резкие и частые провалы при езде по грунтовке

одна из рессор дала осадку, поломалась – замена, ремонт рессоры;
автомобиль долгое время эксплуатировался с перегруженным салоном и багажником – замена неисправной рессоры.

При пробоях слышен металлический стук

амортизаторы утратили свой эффект сжатия – замена, ремонт амортизаторов;
резиновые буферы разрушены – замена резиновых буферов.

Смазка подшипников и замена ступичного сальника Газели

Смазку следует заменять через каждые 40-60 тысяч километров пробега. Смазка подшипников и замена сальников должны выполняться одновременно и в следующем порядке:

Смажьте подшипники литолом или другой смазкой, используя около семидесяти пяти граммов;
Установите на место шплинт и крышку;
Выдавите старый сальник и замените его новым;
Демонтируйте ступицу и удалите старую смазку;
Ослабьте гайки крепления колес;
Поднимите автомобиль домкратом, полностью ослабьте колесные гайки и снимите колесо;
Тщательно промойте подшипники парафином или бензином;
Соберите втулку;
Затяните гайку гаечным ключом;
Отрегулируйте подшипник в соответствии с приведенными выше инструкциями;
Снимите штифт с гайки и открутите ее;
Отсоедините колесо и колпаки ступиц;

Основными причинами износа подшипников ступицы автомобиля ГАЗЕЛИ являются не только условия эксплуатации автомобиля, климатические условия окружающей среды, состояние дорог, но и правильная регулировка подшипников, а также качество и количество используемой смазки. Поэтому рекомендуется своевременно проводить техническое обслуживание, чтобы не допустить повреждения вашей ГАЗели в самый неподходящий момент, ведь ездить с поврежденным подшипником ступицы невозможно. Посмотрите следующее видео

Замена подшипников передней ступицы ГАЗ-3110

Отвернуть колпак ступицы и очистить гайку ступицы от смазки.

Приподнять переднюю часть автомобиля и установить ее на опоры.

Отвернуть болты крепления и снять колесо.

Снять тормозной диск.

Отвернуть гайку 1 ступицы, выправив замятые края А, и снять упорную шайбу 2.

Снять ступицу 3 с цапфы поворотного кулака.

Вынуть из ступицы наружный подшипник 4, сальник 7, упорную шайбу 6 и внутренний подшипник 5.

Очистить ступицу от смазки и выпрессовать наружные кольца подшипников.

Подробно в картинках:

Снимаем колесо, тормозной суппорт и подвешиваем его рядом на проволоке, либо кладем на верхние рычаги подвески.

Снимаем тормозной диск.

Раскерниваем и отворачиваем гайку.

Вынимаем внутреннюю часть наружного подшипника

Снимаем ступицу с цапфы

Поддеваем отверткой и извлекаем манжету ступицы.

Вынимаем упорную шайбу

Вынимаем внутренние части подшипников.

Вычищаем из ступицы заложенную смазку

Оправкой выпрессовываем наружные кольца подшипников

Промываем ступицу керосином или дизельным топливом

Запрессовываем наружные кольца новых подшипников

Если нет оправки, можно использовать кольца старых подшипников.

Закладываем в ступицу смазку.

Собираем в обратной последовательности.

Осмотр и дефектовка деталей ступицы колеса

1. Тщательно промыть ступицу и ее детали.

2. Резьба в отверстиях ступицы под крепежные болты колеса не должна иметь дефектов.

Посадочные места под подшипники в ступице не должны иметь следов проворачивания наружных колец подшипников. В противном случае ступицу необходимо заменить.

3. Подшипники ступицы не должны иметь питтинга, раковин и видимого износа на поверхностях качения. Дефектные подшипники заменить.

Сборка и установка

1. Запрессовать наружные кольца подшипников в ступицу.

2. Заложить 150 г смазки Литол–24 в ступицу, заполнив выемку во внутренней полости.

3. Смазать подшипники смазкой Литол–24, заполнив зазоры между сепараторами и роликами.

4. Установить внутренний подшипник в соответствующее наружное кольцо.

5. Установить упорную шайбу и запрессовать сальник заподлицо с торцом ступицы, смазав предварительно рабочую кромку сальника. Рабочая кромка сальника должна быть направлена внутрь ступицы.

6. Установить ступицу на цапфу поворотного кулака и вставить наружный подшипник в соответствующее наружное кольцо.

7. Установить упорную шайбу и навернуть гайку ступицы до соприкосновения с упорной шайбой.

8. Завернуть окончательно гайку ступицы, отрегулировав при этом подшипники.

9. Застопорить гайку ступицы, вдавив буртик гайки в пазы цапфы.

10. Заполнить на три четверти смазкой Литол–24 колпак ступицы и навернуть его на цапфу.

11. Установить тормозной диск.

12. Установить колесо и навернуть крепежные болты. После этого опустить автомобиль на землю и окончательно затянуть крепежные болты колеса равномерно по диагонали моментом 100–120 Нм (10,0–12,0 кгс·м).

Регулировка подшипников ступицы

1. Установить автомобиль на стояночный тормоз, установить упоры под колеса противоположной стороны. Вывесить колесо, предварительно ослабив болты крепления колеса и отвернув колпак ступицы.

2. Провернуть колесо рукой. Оно должно вращаться совершенно свободно. В противном случае устранить причину торможения.

4. Закрепить диск на ступице тремя болтами. Выправить замятые края «А» гайки и отвернуть гайку 1 (ее необходимо заменить).

Завернуть новую гайку и, проворачивая ступицу 2 в обе стороны для самоустановки подшипников, затянуть гайку 1 моментом 20 Нм (2 кгс·м).

Она должна вращаться совершенно свободно.

Отпустить гайку 1. Затем затянуть гайку 1 моментом 6– 7 Нм (0,6–0,7 кгс·м) и после этого отвернуть ее на угол 20–25°.

Застопорить ее в этом положении, вдавив края «А» гайки в пазы цапфы.

Осевое перемещение ступицы относительно цапфы поворотного кулака после регулировки должно быть в пределах 0–0,3 мм.

Завернуть колпак ступицы и установить колесо.

Затянуть болты крепления колеса моментом 100–120 Нм (10,0–12,0 кгс·м) после установки автомобиля на землю.

Если после небольшого пробега, без использования тормозов ступица греется нужно повторить регулировку.

голоса

Рейтинг статьи

Регулировка схода, развала и кастора

Первым делом перед регулировкой углов подвески следует подкачать все колёса до обычного уровня. Далее следует
установить авто строго горизонтально. Это не так просто. Горизонтальность задней оси проверяем прикладывая уровень в 1 м
к площадкам рессор:

А спереди тот же уровень прикладываем к опорам пружин:

В продольной плоскости выравниваем авто, прикладывая уровень к порогам:

Выравниваем авто, подкладывая доски под колёса при это важно, чтобы проставка соответствовала ширине шины, иначе она продавится
и авто будет установлено не точно:

По книжке первым надо проверять кастор. Для этого отвесом меряется расстояние от верхней поверхности стойки до нижней.
должно быть 26-31 мм, при этом разница с обоих сторон должна быть менее 2,5 мм:

У меня было примерно одинаково

То есть кастор был в норме:

Далее следует регулировать развал. Поскольку штамповка кривая изначально, нужно найти точки равномерного биения
колёс, по которым будет измеряться развал и схождение. Для этого вблизи колеса фиксируем лазерный дальномер:

Далее направляем его на обод и замеряем биения:

Делаем десять замеров начиная от соска. Шпилька, по середине между шпилек и т.д. сперва 5 замеров в один столбец,
следующие замеры 6-10 пишем в следующий столбец:

Видно, что данное колесо меньше всего бьёт по оси от середины между 2 и 3 шпилькой. Отмечаем маркером эти места,
в том числе на резине:

Далее можно мерить развал. К магниту привязываем нитку, к концу нитки привязываем грузик. Магнит через тряпку вешаем на крыло,
нитка должна свисать по центру колеса:

Меряем сверху и снизу:

У меня и справа и слева при отсутствии регулировочных пластин вышла разница в 10мм на ободе вверху и внизу. Это не так много как кажется,
примерно 1,6 градуса. В основном это обусловлено толстыми упорами пружин, подвеска в практически крайнем нижнем положении,
отчего развал увеличен. По итогу принял решение поставить максимум допустимого количества пластин 5, при этом слегка добавив
кастора, для этого спереди я поставил 5 пластин, а сзади 4:

Развал с таки количеством пластин снизился до 7-8 мм, это порядка 1,2 градуса развала:

Перед регулировкой схождения колёса требуется повернуть на 90 градусов, чтобы ось равномерного биения оказалось в горизонтальном
положении:

А далее всё просто к середине шины прикладываем дальномер:

И замеряем расстояние до противоположного колеса:

Сперва намерял прикольные цифры — у меня колёса не сходились, а расходились по шинам на 3 мм А должны сходиться
на 1,5-3 мм по шинам. Кстати один полный оборот обеих регулировочных трубок смещает разницу по шине спереди и сзади колеса на 15 мм.
После прокрутки регулировочных трубок нужно несколько раз нажать на перед машины, чтобы колёса заняли правильное положение.
Покрутив втулки добился схождения колёс по шинам в 3 мм:

По итогу подвеска отрегулирована, единственно только развал великоват, но это следствие усиленных упоров пружины. Надо будет
на досуге на сто заехать, замерить правильность регулировки. И да, предложенный способ регулировки схождения прокатит не на всех
авто — нужна прямая видимость передних колёс по шинам спереди и сзади по середине высоты. По поведению машины негативных изменений
не заметил, устойчивость выросла, никуда не ведёт, руль стал ощутимо легче, но это скорее всего из-за переборки маятника.
