Основные признаки неисправности детали
- О неисправности СП переднего или заднего колеса узнаете по внезапно появившемуся постороннему шуму.
- С каждым днем шум нарастает, превращаясь в гул. Увеличение скорости увеличивает шум.
- При вхождении в поворот, гул может или снизиться, или увеличиться – это признак неисправности СП или самой ступицы.
- Люфт колеса при покачивании в вертикальной плоскости означает износ ступичного механизма.
Определять неисправность необходимо в гараже и на вывешенных колесах по следующей методике:
- Попробуйте медленное вращение. Прислушайтесь, возможен легкий хруст или удары.
- Можно поочередно попробовать прокрутить вывешенные колеса на небольшой скорости.
- Этот способ для опытных водителей: Надо приподнять переднюю сторону, подложить под рычаг подвески ближе к колесу упор, чтобы приводной вал занял обычное рабочее положение.
- Поставьте автомобиль на ручник нажмите на педаль тормоза, запустите автомобиль, поставьте переключатель автомата в положение Д и медленно отпустите педаль тормоза. Будет вращаться вывешенное колесо, если услышите гул, значит подшипник передней ступицы неисправен.
Причины неисправности ступичного подшипника
Проектируя автомобиль, производители подбирают ступичные подшипники, соответствующие осевым и радиальным нагрузкам, превышать которые не рекомендуется.
- Нежелательно попадание воды, пыли, или грязи во внутрь.
- Обслуживаемые подшипники рекомендуют периодически проверять, регулировать люфт, смазывать.
- Отсутствие или высыхание смазки приведет к чрезмерному трению шарикового или роликового узла и выведет его из строя.
- Негативное воздействие на ступичные подшипники оказывает экстремальная езда, удары.
- Большой срок эксплуатации машины тоже одна из причин неисправности.
- Неправильная запрессовка в ступицу, или кулак, низкая квалификация исполнителя при замене СП.
Регулировка зазоров в подшипниках ступиц задних колес ВАЗ «ОКА» 1111 1988-2008
- Руководства по ремонту
- ВАЗ «ОКА» 1111 1988-2008
- Регулировка зазоров в подшипниках ступиц задних колес
При увеличенном зазоре в подшипниках ступиц задних колес в определенном диапазоне скоростей наблюдается вибрация в задней подвеске. При этом неравномерно (пятнами) изнашиваются шины, а также резко снижается ресурс самих подшипников. К снижению ресурса ведет и полное отсутствие зазора, при котором наблюдается тугое вращение ступицы.
| ПРИМЕЧАНИЕ
Зазор в подшипниках ступиц задних колес должен быть 0,02–0,13 мм. Предельно допустимый зазор 0,2 мм. |

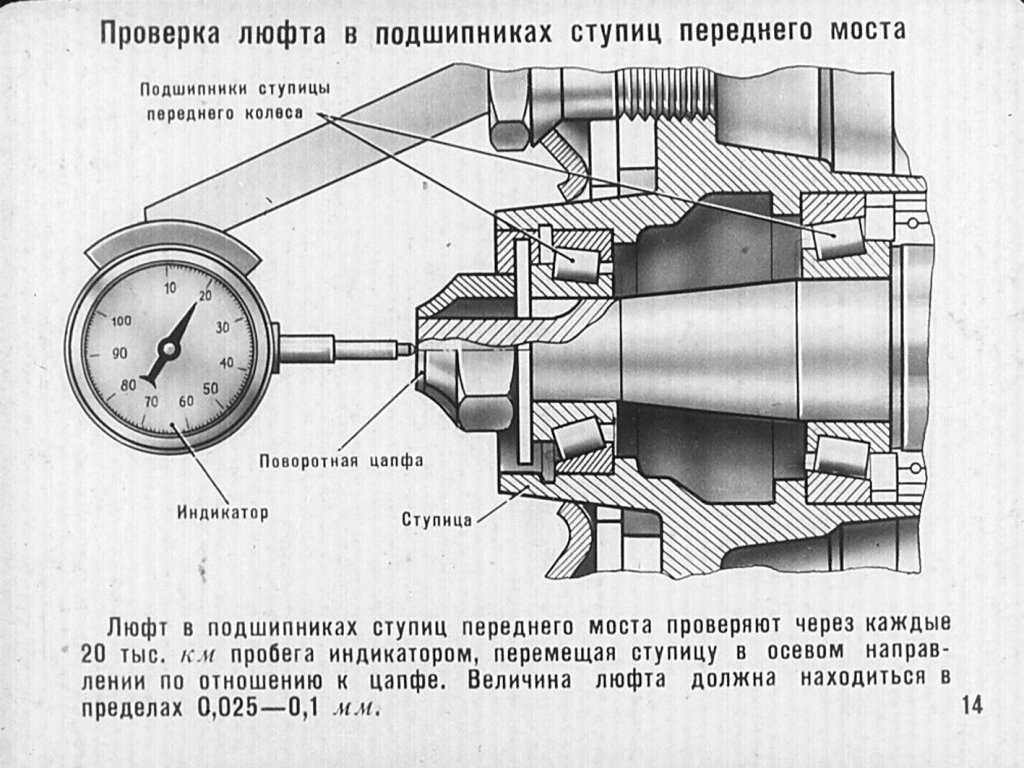

| ПОЛЕЗНЫЕ СОВЕТЫ Зазор точнее всего определять с помощью индикатора. |
При отсутствии индикатора покачайте вывешенное колесо в вертикальной плоскости. Если вы ощутили люфт, значит необходимо отрегулировать зазор в подшипниках.
Вам потребуются: ключ для гаек колес, ключ «на 27», плоскогубцы, отвертка, молоток, домкрат, подставка, противооткатные упоры.
| ПОЛЕЗНЫЕ СОВЕТЫ Перед регулировкой, вращая рукой колесо, убедитесь в легкости его вращения и в отсутствии посторонних шумов, исходящих из ступицы. |
| 1. Опустите рычаг стояночного тормоза до упора вниз (автомобиль расторможен). |
| 2. Вывесите заднее колесо и проверните его; если колесо задевает за колодки, сведите их с помощью регулировочной гайки распорной планки (см. «Регулировка зазоров между колодками и барабаном»). |
| 3. Снимите заднее колесо. |
| 4. Снимите защитный колпак ступицы колеса. | 5. Разогните шплинт и выньте его из отверстия оси ступицы. |
| 6. Динамометрическим ключом затяните гайку моментом 20 Н·м (2 кгс·м), поворачивая при этом барабан в обе стороны для самоустановки подшипников. |
| 7. Удерживая барабан от проворачивания, ослабьте затяжку гайки и вновь затяните гайку моментом 7 Н·м (0,7 кгс·м). |
| 8. Отверните гайку до совмещения ближайшей прорези гайки с отверстием в оси под шплинт, вставьте шплинт и загните его концы. |
| 9. Установите защитный колпак, заложив в него 25 г смазки Литол-24. Если вы сводили колодки, разведите их и отрегулируйте зазоры между колодками и тормозным барабаном. |
↓ Комментарии ↓
ВАЗ-1111-11113 ОКА
Раздел 1.УСТРОЙСТВО АВТОМОБИЛЯ
Общие сведения об автомобилях Паспортные данные автомобиля
Раздел 2.ДВИГАТЕЛЬ
Возможные неисправности двигателя, их причины и способы устранения Полезные советы Замена охлаждающей жидкости Замена масла в двигателе и масляного фильтра Очистка системы вентиляции картера Установка поршня первого цилиндра в положение ВМТ такта сжатия Регулировка натяжения ремня привода распределительного вала Замена натяжного ролика Замена ремня привода распределительного вала Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Головка блока цилиндров Регулировка зазоров в приводе клапанов Снятие и установка двигателя Ремонт двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания
Раздел 3.ТРАНСМИССИЯ
Сцепление Коробка передач Приводы передних колес
Раздел 4.ХОДОВАЯ ЧАСТЬ
Передняя подвеска Задняя подвеска
Раздел 5.РУЛЕВОЕ УПРАВЛЕНИЕ
Осмотр и проверка рулевого управления на автомобиле Рулевая колонка Рулевой механизм Рулевая трапеция
Раздел 6.ТОРМОЗНАЯ СИСТЕМА
Проверка и регулировка тормозной системы Замена тормозной жидкости Прокачка гидропривода тормозной системы Главный тормозной цилиндр Вакуумный усилитель тормозов Регулятор давления Замена шлангов и трубопроводов гидропривода тормозов Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз
Раздел 7.ЭЛЕКТРООБОРУДОВАНИЕ
Предохранители и реле Генератор Стартер Система зажигания Освещение,световая и звуковая сигнализация Стеклоочистители и омыватели Вентилятор системы охлаждения двигателя Комбинация приборов Выключатели и переключатели
Раздел 8.КУЗОВ
Возможные неисправности кузова, их причины и способы устранения Замена буферов Капот Боковая дверь Задняя дверь Зеркала заднего вида Сиденья Отопитель Уход за кузовом
Приложения
Приложение 1. Моменты затяжки резьбовых соединений Приложение 2. Горюче-смазочные материалы и эксплуатационные жидкости Приложение 3. Основные данные для регулировок и контроля Приложение 4. Заправочные объемы, л Приложение 5. Сальники Приложение 6. Схема расположения подшипников качения Приложение 7. Схема электрооборудования автомобиля: 1 — боковой повторитель указателя поворота; 2 — передний указатель поворота; 3 — фара; 4 — электродвигатель вентилятора системы охлаждения; 5 — звуковой сигнал; 6 — датчик включения электродвигателя ве
Признаки и причины неисправности ступичных подшипников
Не зависимо от расположения шарикоподшипников, передние или задние ступичные подшипники по диагностике не отличаются ни способами проверки, ни характерными признаками неисправностей, типу привода колеса.

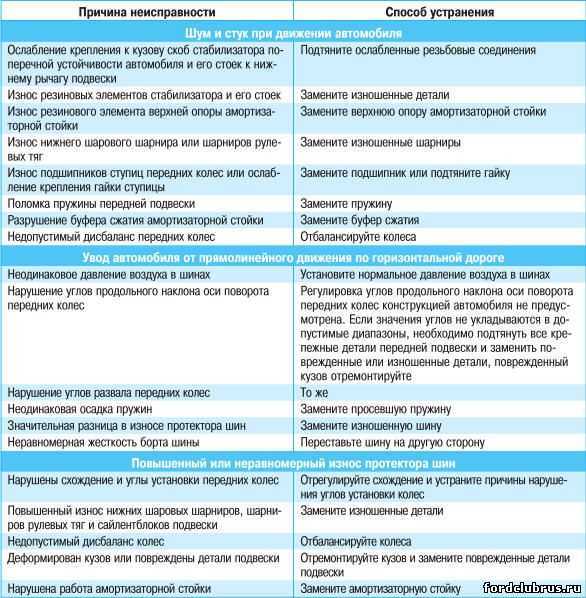

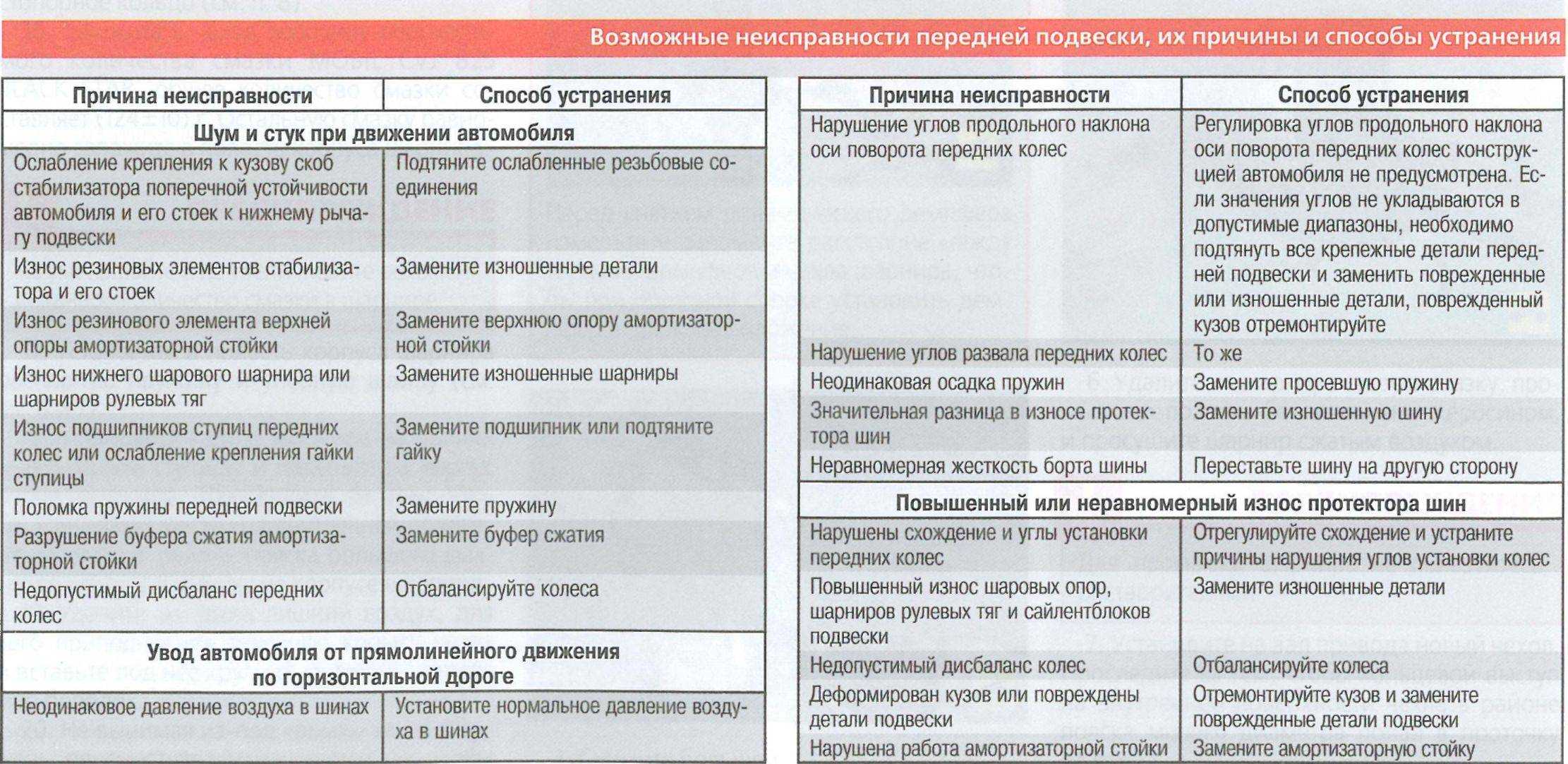

Таблица неисправностей ступичных подшипников
| N п/п | Признаки неисправности | Причины неисправности | |
| Передние | Задние | ||
| 1 | Появление постороннего шума (низкочастотный гул) в салоне автомобиля. | недостаток смазки или неправильный выбор, большой срок эксплуатации, не квалифицированная замена, экстремальная езда, состояние наших дорог, удары о выбоины. | |
| 2 | При езде чувствуется вибрация руля или тормозной педали. | Вибрация только тормозной педали. | Возможен износ наконечника рулевой тяги, износ подшипника ступицы или тормозного диска. |
| 3 | Появление подтеков смазки на защитном колпачке или сальнике. | Избыток смазки, разрушение сальника. | |
| 4 | Чрезмерный нагрев ступицы | Недостаточная смазка, не соблюдение момента затяжки ступичной гайки. Возможно разгерметизация уплотнений. | |
| 5 | Скрежет и стук при вращении вывешенных колес. | Возможно износ шаровой опоры, тормозных дисков, деталей подвески автомобиля. Необходимо диагностирование. | |
| 6 | При изменении скорости или вхождении в поворот меняется характер шума. | Износ ступичных подшипников. Могут изменяться другие неприятные шумы: дребезжание выхлопной трубы, раздаточный механизм коробки, шум покрышек. | |
| 7 | Осевой люфт вывешенного колеса | Выходит из строя ШРУС или ступичные подшипники, недостаточное крепление колесных болтов или ступичной гайки. | |
| 8 | Горит сигнальная лампочка АБС. | Неисправен датчик, возможно магнитное кольцо повернуто другой стороной, вероятно число зубцов кольца абс не соответствует оригинальному числу для данной модели автомобиля. | |
| 9 | Потеря управляемости, автомобиль ведет в сторону. | Возможно неравномерно накачаны шины, нарушена регулировка развала схождения колес, несоосная запрессовка ступицы на полуось. Ведет вправо – проблема правое колесо, влево – наоборот. Проверять надо передние колеса. |
Важно знать:
Если не нашли источник нездорового шума – обратитесь к опытным водителям или к механикам СТО. Профессиональная диагностика окажется не лишней.
Регулируемый и нерегулируемый подшипник — в чем разница
Применяемые детали ходовой части автомобилей имеют разную конструкцию. От этого зависит их обслуживание, замена и характеристики.
Подшипники ступиц отличаются по типу. Но их объединяют составные части:
- разделяющий сепаратор;
- тела качения;
- обоймы – внутренняя и внешняя.
Посадка деталей одинаковая: наружная часть фиксируется неподвижно, внутренняя передает вращение.
Регулируемый подшипник и примеры марок авто
Устройство данных деталей классическое – две обоймы, между которыми установлены тела качения. Некоторые модели имеют сепаратор-разделитель. Делаться такие узлы на два вида:
Однорядные конические, парные (ступичный узел):
Двухрядные шариковые, роликовые (поколение HUB 1) с раздельным внутренним кольцом:
- требуют плановой корректировки свободного хода;
- сухая конструкция нуждается в предварительной смазке;
- допускается работа только с изолирующими сальниками.
Установка величины радиального смещения выполняется путем правильной подтяжки подшипников ступицы.
vazoved Я езжу на LADA VESTA CROSS г. Москва
Тогда просто не кому будет платить штрафы! Это Корейский автопланшет видеорегистратор 15 в 1 на Андройде..
Я Забыл про штрафы и Яндекс-Навигатор. Тут и FULL HD съемка, антирадар и GPS с 32 спутниками. Брал по демократичной цене для такого большого функционала: ТУТ
Нерегулируемый – описание и примеры марок авто
Модели автомобилей поздних годов выпуска оснащены нерегулируемыми системами и чаще даже не обслуживаемыми. Зазор между составными элементами компенсируется предварительным натягом и моментом затяжки ступичной гайки.
Модификации HUB 2, 3 объединяются со ступичным основанием. Такое решение упрощает эксплуатацию, но установка смещения не предусмотрена – требуется замена всего элемента. Некоторые варианты имеют шлицевую насечку для ведущей оси.
Нерегулируемые пары устанавливаются (пример):
Как проверить биение ступицы
Биение в ходовой части ассоциируется с проблемами тормозной системы. Это не всегда справедливо. Если рабочий ход педали тормоза сопровождается вибрацией, часто виновником является деформированная ступица. Исключить проблему в диске достаточно просто – стоит заменить на заведомо исправный или с противоположной стороны машины.
Если биение не исчезло необходимо проверить фланец. Для измерения понадобится:
- ключ для откручивания болтов колеса;
- штатив на магнитной платформе;
- индикатор часового типа.
Последовательность процедуры:
- Ослабить болты колеса.
- Вывесить соответствующую сторону автомобиля.
- Снять колесо.
- Установить штатив индикатора на полу. Для жесткой фиксации магнитной платформы рекомендуется подложить металлическую пластину.
- Установить микрометр на штатив. Упереть ножку во фланец.
- Покрутить ступицу в обе стороны.
При отклонении индикатора больше 38 мкм необходимо заменить запчасть. Большое биение приведет к вибрации руля, педали тормоза. Это снижает эффективность управления автомобилем, увеличивает дисбаланс оси. Эксплуатация транспортного средства становится небезопасной.
Советы экспертов при выполнении регулировки
Для подтяжки рекомендуется приобрести динамометрический ключ.
Использование грубой силы (забивание молотком) при посадке запчасти недопустимо. Велика вероятность повреждения посадочного места, перекоса оси центров. Регулирования не даст результата.
Регулировку желательно проводить в теплое время года, отапливаемом гараже. Низкая температура приводит к искажению результатов замеров.
Люфт относится к тепловым зазорам
Важно строго соблюдать момент затяжки, описанной в документации.
Передний и задний подшипники часто различаются по конструкции. Недопустимо закручивание гаек с одинаковым моментом.
Вибрация руля, увод машины от прямой траектории не всегда свидетельствуют об увеличенном износе
Перед выставлением смещения важно исключить проблемы с другими системами автомобиля.
Рекомендуется всегда иметь несколько гаек в запасе.
Часто встречаются зажимные гайки с пластиковым фиксатором, предотвращающим ослабление.
Для точности измерений рекомендуется демонтировать тормозной суппорт. Колодки могут подпирать диск, искажая результаты замеров.
Перед регулировкой подшипника ВАЗ «Классика» желательно установить новую прижимную шайбу.
Как сделать регулировку без спец. инструмента
Настроить нужный зазор можно без динамометрического ключа и даже без индикаторных приборов. Точность процедуры ниже, но при должной сноровке результат может быть приближенным к паспортному.
Подтяжка подшипников ступицы без динамометрического ключа:
- В данной статье в статье рассмотрен способ затяжки без динамометрического ключа.
- Способ без использования индикатора можно посмотреть на видео ниже.
Регулировка без индикатора:
Замена ступичного подшипника Лада Калина – установка новой детали
После выпрессовки, вынимаем съемник, кулак без подшипника выглядит так:
- Отчистите его от грязи и протрите внутреннюю часть — посадочную поверхность.
- Установите стопорное кольцо с одной стороны.
- С другой стороны запрессуйте новый ступичный подшипник с помощью съемника либо пресса, и закрепите его стопорящим кольцом.
Совет:
Запрессовать подшипник так же можно с помощью тисков, если у вас нет других инструментов. Раздвиньте губки тисков, так чтобы туда вошел подшипник и кулак. Используйте подкладной диск съемника под наружную обойму п/ш, чтобы усилия тисков были направлении только на торец наружной части. Процесс показан на фото ниже.
Вернёмся к ступице, для начала снимем защитное кольцо.

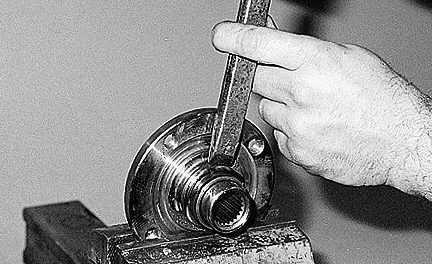

Далее зажимаем деталь в тиски и острым зубилом сдвигаем на 1 см обойму подшипника со ступицы Лады Калина.

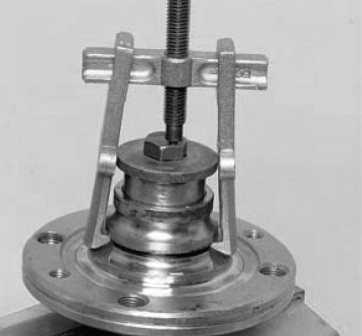

Теперь зацепляем обойму съемником и стаскиваем её со ступицы.
Запрессовываем ступицу во внутреннюю обойму новой детали.
При выполнении запрессовки, следите, чтобы они сопрягались без перекосов. Для облегчения запрессовки нагрейте детали (не подшипник), в нашем случае можно нагреть поворотный корпус. Так же вы можете смазать поверхности изделий Литолом.
Теперь весь узел в сборе.
Собираем узел в обратном порядке. (Смотри пункты выше.)
После замены надевайте новую ступичную контргайку.
Операции по замене подшипника ступицы Лада Калина
Работу по замене подшипника ступицы колеса Лада Калина, можно провести на ровной площадке, но удобнее — на смотровой канаве или подъемнике. Неисправность ступичного подшипника переднего лада калина проявляется в постоянном, дополнительном звуке во время движения (шум, вой, гудение).
Снимаем колпак ступицы.Узким зубилом расправляем вмятый буртик гайки подшипника ступицы в двух местах. Видео, позволит для замены переднего подшипника замена радиатора печки лада калина. Замена ступичного подшипника — калина (ваз 1118, 1119.
Затягиваем ручной тормоз, включаем первую передачу и подставляем под колеса башмаки.
в противном случае стабилизатор поперечной устойчивости мешает демонтажу, поджимая элементы подвески вверх). Как выполняется замена ступичного подшипника на лада калина. Видео замена переднего.
Снимаем колесо, направляющую тормозных колодок вместе с суппортом и тормозной диск суппортом подвязываем так, чтобы они не висели на тормозном шланге.
Отворачиваем до конца гайку подшипника ступицы и снимаем шайбу. Замена подшипника переднего колеса лада калина. Чтобы определить разрушение подшипника нужно поднять домкратом автомобиль с проверяемой стороны до отрыва колеса от. Пропускаем через два диаметрально противоположных отверстия в тормозном диске болты длиной около 130 мм с резьбой М12х1,25 мм.
Актуальные способы
Без снятия поворотного кулака не потребуется сход-развал.
Сегодня чаще всего используют один из двух вариантов. Первый предполагает работу без снятия поворотного кулака. Плюс данного метода — не требуется проводить сход-развал после завершения ремонта. Данный метод предполагает использование эстакады, которая присутствует далеко не у каждого автолюбителя.
Второй вариант — с демонтажем. Далее новый подшипник можно выпрессовать и вмонтировать на посадочное место, работая на обычном столе. Здесь уже без развала-схождения не обойтись, поскольку затрагиваются болты. Облегчить манипуляции по регулировке помогут метки, нанесенные на “кулачных” креплениях.
Желательно подыскать видео о замене подшипника ступицы переднего колеса. Теперь приводим ориентировочный алгоритм (для разных брендов автомобилей некоторые моменты могут отличаться):
- демонтируете колесо (используйте подъемник, противооткатные упоры и ключи);
- развальцуйте бурт гайки ступицы;
- уберите болты с тормозного элемента;
- освободите диск;
- оставьте суппорт на стоечной пружине;
- демонтируйте фиксирующую гайку;
- уберите упорную шайбу;
- снимите обойму внешнего компонента;
- стяните запчасть.
После переходите на станок (подойдет и стол). Уберите внутреннюю обойму и разрезную втулку. Сожмите деталь тисками и выкрутите болт крепежа. Удалите кольцо и внешний обод, используя специальный съемник.
Чтобы вмонтировать новый элемент, используйте старое кольцо как проставку. Нанесите смазку в посадочное место подшипника и поставьте новую деталь, сальник и стопорное кольцо. Собирается в обратном демонтажу порядке.
Это нелегко и занимает достаточно много времени
Если вы не хотите рисковать или не имеете возможности уделить внимание решению возникшей проблемы, обратитесь в техцентр
При люфте ступичного подшипника на нексии, как и на других машинах, необходимо произвести замену ступичного подшипника.
Застучало на кочках заднее правое колесо. Замена аммортизатора не помогла, пружины и резиновые подкладки в норме, но вывесив колесо, обнаружил люфт в ступичном подшипнике. Подтянул гайку – хватило километров на 10, далее стук опять появился. Было принято решение менять ступичные подшипники.
 |

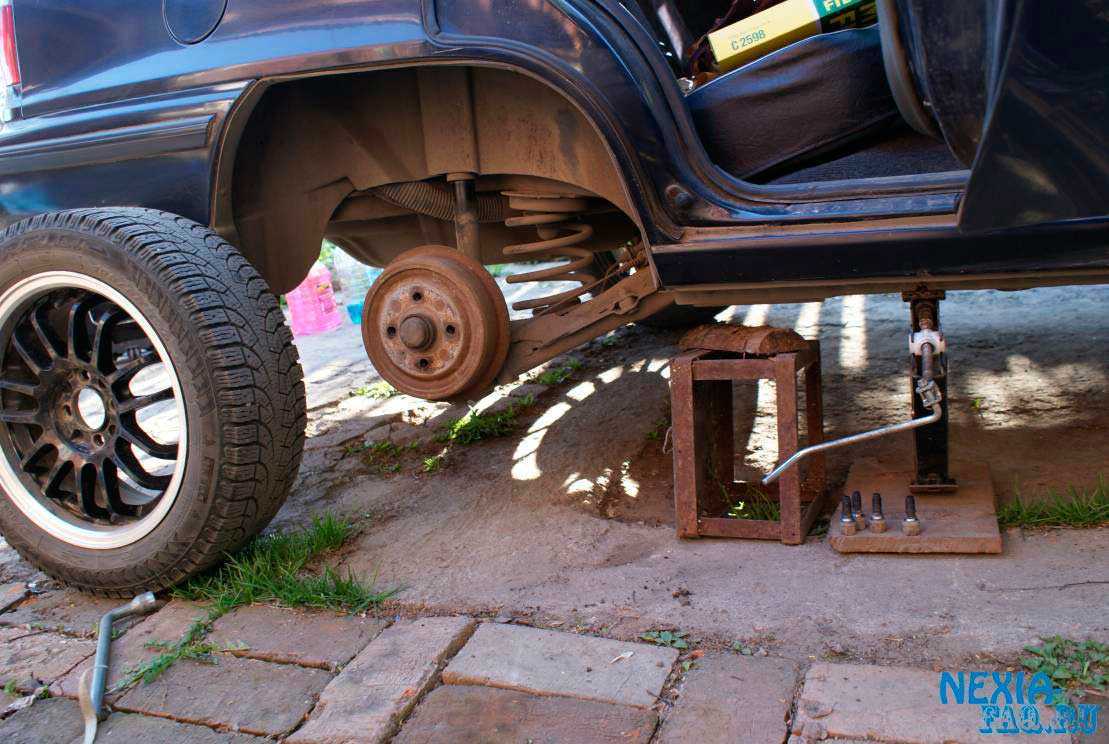

Поддомкрачиваем и снимаем заднее колесо |
 |
Желательно поставить подставку, чтобы при откручивании болтов машина не шаталась на домкрате |
 |
Брызгаем болтик, держащий барабан и болты оси ступицы с обратной стороны WD-40 и сидим ждем, попивая пивко |
 |
После снимаем тормозной барабан и колпачок ступицы. Видим гайку, через которую продет стопор — разгибаем и вытаскиваем его |
 |
Откручиваем гайку… |
 |
.и снимаем |
 |

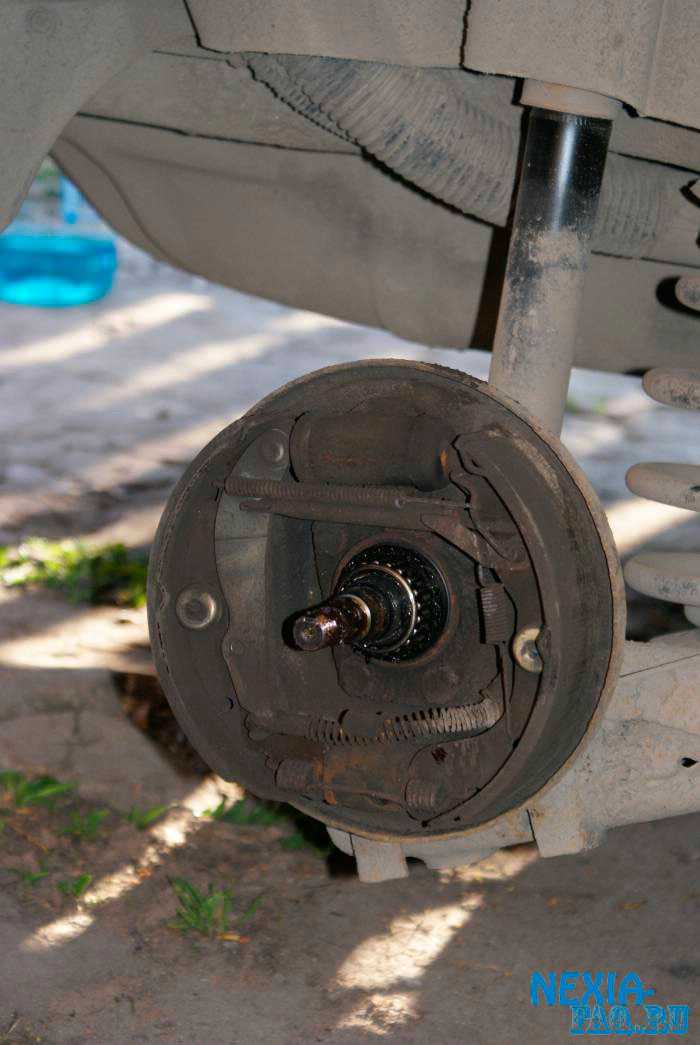

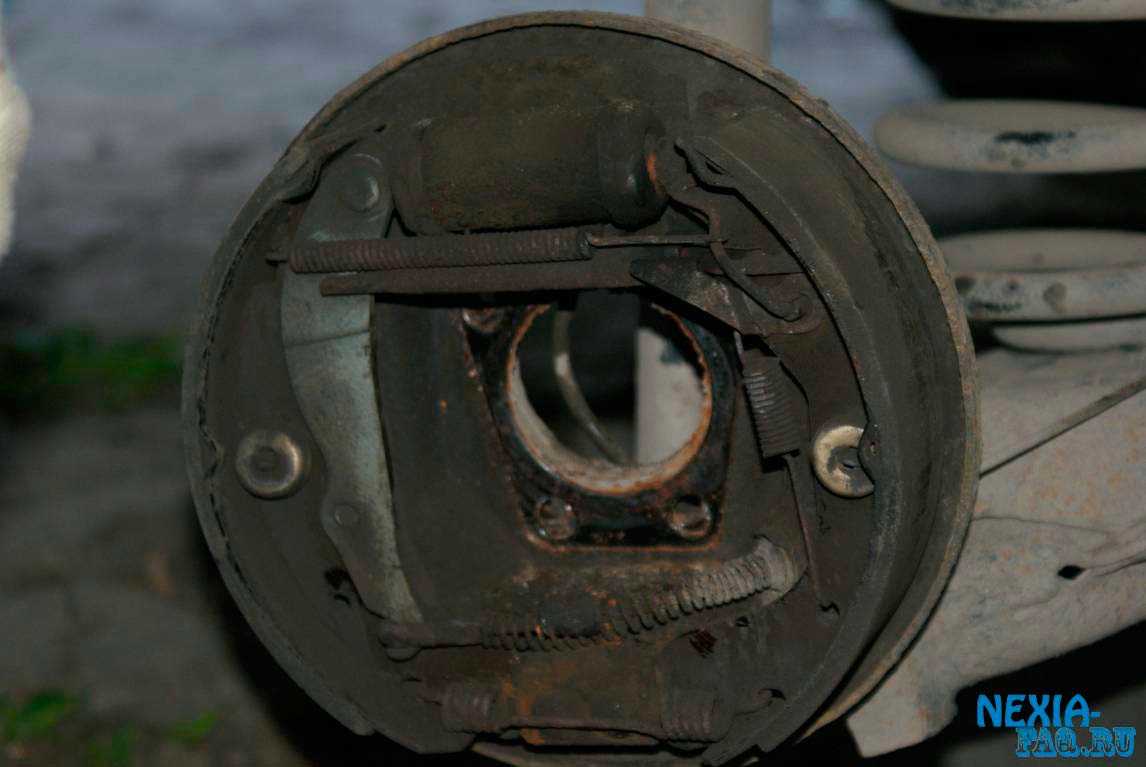

Видим ось |
 |
Чтобы снять с оси ступицы внутреннее кольцо внутреннего подшипника, и не искать себе гемморой со съемниками, откручиваем с обратной стороны 4 гайкии снимаем ось |
 |
Как видно, мой подшипник грелся (внутренний) — ось стала синей около него, так же почернела смазка |
 |
Обойму можно снять отверткой, затем зубилом аккуратно сбиваем с оси внутреннее кольцо и с помощью старой обоймы запрессовываем новый подшипник. Чтобы снять внешние кольца со ступицы, в ней имеются специальные вырезы для выбивания с внутренней стороны. Перед установкой запрессовываем внешние кольца обоих подшипников в ступицу и закладываем смазку на обоймы. Затягивать гайку после сборки нужно с определенным усилием, но у меня динамометрического ключа нет, поэтому крутим до конца и затем ослабляем так, чтобы все это без усилия крутилось. После этого я поездил немного – подшипники сели глубже, подтянул гайку до удаления люфта и готово! Замена переднего ступичного подшипника производится по похожей технологии |
|
Справочная информация |
|
 |
Алгоритм демонтажа заднего ступичного подшипника:
|
|

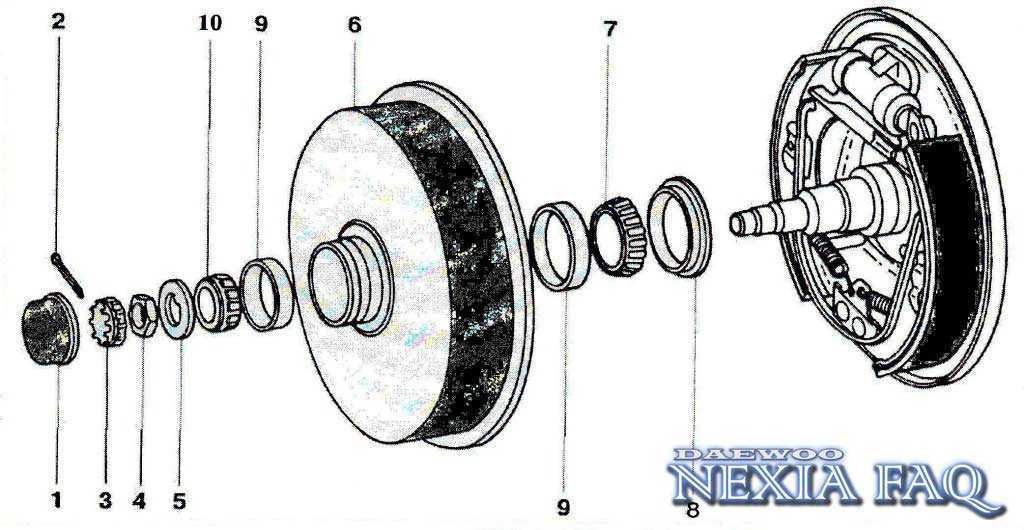

Алгоритм монтажа заднего ступичного подшипника:
|
Автор ItMeans
Процесс регулировки подшипника ступицы колеса
a) Транспортное средство устанавливается на относительно ровной площадке и фиксируется посредством стояночного тормоза, противооткатов и иных подручных средств. b) Поднимаем заднюю ось автомобиля, используя домкрат. c) Вынимаем полуось (поз.8), после чего проверяем свободу вращения колеса. В случае затруднения вращения устраняем его причину (заедание сальника, касания тормозных колодок и т.п.) d) Отворачиваем контргайку (поз. 7) и снимаем стопорную шайбу (поз.6). Отвернув на пол-оборота гайку крепления подшипников (поз.5), повторно проверяем свободу вращения колеса. Регулировочные мероприятия начинаем только после достижения легкого и свободного вращения.
e) Используя динамометрический ключ, затягиваем гайку (поз.5) прилагая усилие, не превышающее 100Нм, одновременно проворачивая колеса. Это позволит предотвратить неравномерное размещение роликов в подшипниках. f) Повторно отворачиваем гайку (поз.5). Для соблюдения необходимой величины угла поворота (<450) используем прорези на стопорной шайбе (поз.6), то есть, поворачиваем на 1-2 прорези. Устанавливаем стопорную шайбу, одновременно контролируя вхождение стопорного штифта в прорезь. g) Затягиваем контргайку (поз.7) с приложением усилия 150-200 Нм. h) При контроле регулировке проверяем наличие свободного вращения колеса и отсутствие осевого люфта. i) Устанавливаем полуось (поз.8) и пружинные шайбы, после чего затягиваем гайки фиксации шпилек полуоси. j) Опускаем колесо до его соприкосновения с землей, после чего совершаем контрольную поездку. Если в процессе езды ступица (поз.10) сильно нагревается (70-750С), процесс регулировки необходимо повторить.
Еще один, достаточно распространенный вопрос, возникающий у приверженцев отечественного Автопрома, формулируется следующим образом: «Как снять ступицу заднего колеса при замене подшипника?»
Уделим должное внимание ответу на данный вопрос
Процесс демонтажа ступицы не является особенно сложным в техническом плане, однако хрупкость подшипников требует осторожного с ними обращения. Подготовка к демонтажу заключается в подъеме автомобиля и установке на опоры
Следующим этапом подготовительного процесса станет снятие колес и тормозных барабанов (на автомобилях с тормозами дискового типа – суппорт и диски). Обеспечиваем неподвижность транспортного средства путем включения передачи, стояночного тормоза и установки противооткатных устройств.
Далее выполняем следующие операции: a) Поворачиваем фланец и отворачиваем болты крепления ступицы к кронштейну, используя для этого специальное отверстие в корпусе ступицы (поочередно совмещаем его с болтами). b) Далее отворачиваем болты крепления суппорта, направляющих тормозных колодок и поворотного кулака. c) Вынимаем ступицу через тормозной механизм и меняем изношенный подшипник.
Проверка и регулировка момента затяжки
Подтяжка ступичных подшипников выполняется строго по заводским требованиям конкретной марки машины. Момент зависит от:
- размера подшипника;
- номинального осевого люфта колеса;
- диаметра, шага резьбы цапфы, полуоси.
Для выполнения процедуры понадобятся следующие инструменты:
- плоская отвертка;
- зубило;
- молоток;
- плоскогубцы;
- динамометрический ключ.
Методика регулировки ступицы практически не отличается на разных автомобилях. Порядок выполнения:
- Ослабить болты.
- Поднять кузов, снять колесо.
- Плоской отверткой отвернуть защитный колпачок ступицы.
- Раскрутить грань зубилом. При наличии стопорного шплинта — снять плоскогубцами.
- Проверить момент настроенным динамометрическим ключом. Добиться требуемого значения.
- Собрать узел в обратном порядке, установить колесо.
эгоиST Я езжу на Ford Focus ST г. Москва
Инженеры поработали на славу — 15 устройств в 1 корпусе.
Целый автомобильный бортовой компьютер с FULL HD съёмкой. Радует чёткая камера заднего вида и GPS навигатор с 32 спутниками.
Пользуюсь 6 месяцев, и уже забыл про штрафы.
На некоторых моделях автомобилей гайка фиксируется путем вдавливания грани в паз. Гайка одноразовая, меняется при каждой регулировки. Поврежденные, негерметичные защитные колпачки гайки рекомендуется заменить новыми.
Пример – регулировка на Ниве Шевроле
Рекомендуется выполнять процедуру на двух колесах одной оси Нива Шевроле.
Конструктивно, узел колеса состоит из нескольких частей:
- поворотный кулак, удерживаемый парой шаровых шарниров;
- тормозной диск;
- ступица в сборе;
- суппорт крепления цилиндров, тормозных колодок.
Пошаговая инструкция на примере Нива Шеви:
- Фиксируется машину стояночным тормозом.
- Ослабляются крепления колеса.
- Поднимается кузов домкратом, подъемником.
- Демонтируется защитный колпачок.
- Устанавливается штатив индикатора на ступичные болты. Ножку микрометра упереть в ось привода.
- Производятся измерения.
Наличие момента, отличающегося от допуска, свидетельствует о необходимости регулировки. Для этого:
- раскрутить крепеж, вывернуть из резьбы полуоси;
- наживить новую;
- затянуть до момента 19,6-19,7 Н*м;
- одновременно поворачивать колесо в обе стороны для самоустановки шариков;
- проверьте состояние смещение индикатором, момент затяжки динамометрическим ключом.
2 способа регулировки без индикатора смотрите на видео:
Пример — регулировка на ВАЗ 2107
- ступица находится под тормозным диском;
- подшипники конусные, парные, усаженные на цапфу;
- другой момент затяжки.
Как отрегулировать подшипники ступицы:
Регулировка зазора подшипника:
