Как заменить задние тормозные колодки киа рио-3

Подготовка к процедуре снятия старых и установки новых дисков

Несмотря на то что замена тормозных дисков — относительно несложная работа, инструментов, приспособлений и расходных материалов может понадобиться достаточно много! Вот их примерный список (многое зависит от модели автомобиля и конкретной конструкции тормозных механизмов, особенно неприятные сюрпризы могут поджидать на заднее оси):

1. универсальный набор гаечных ключей и торцевых головок
2. приспособление для разжимания поршней суппорта (в ряде случаев может быть заменено съемником подшипников или ступиц, монтировкой или подобным предметом, но лучше использовать специализированный инструмент)
3. аэрозольный баллон с очистителем тормозов
4. консистентная смазка (графитовая либо литиевая)
5. в отдельных случаях – ударная отвертка (для отворачивания винтов, крепящих диск к ступице)
6. для задних дисковых тормозов автомобилей концерна VAG – приспособление для заворачивания поршней суппортов (в экстренном случае можно изготовить при помощи болгарки из головки диаметром 28 мм)
7. Если вы видите, что каком-либо суппорте есть перекос, колодки изношены неравномерно и т.п. – лучше запаситесь направляющими суппортов и их пыльниками, скорей всего, проблема в них.

   Иногда направляющие достаточно просто отчистить от ржавчины, смазать консистентной смазкой и поставить новый пыльник, однако если направляющая погнута, то выход один – замена. И куда лучше, если запчасть будет куплена заблаговременно — вам не придется дважды разбирать узел.

Замена задних колодок на барабанных тормозах

По-иному обстоит ситуация, когда необходимо ставить колодки на барабанных тормозах. Здесь также необходимо внимательно подойти к выбору оборудования, подготовке инструмента и самой работе.

Какие ставить колодки?

В случае с барабанными тормозами применяются колодки одного размера. Диаметр и ширина составляют 228,6х42 мм.

Доступные варианты для покупки:

1. Ford — 1385735 (комфорт) или 1689600 (эконом).
2. Pilengo — BSP 8690.
3. NiBK — FN 51 001.
4. Ferodo — FSB 687.
5. ATE 030137-04672.
6. TRW GS 8736.

При наличии финансовой возможности можно купить Hankook Frixa S1, отличающиеся спортивным «характером», но повышенной шумностью.

Порядок замены

Перед началом работ запаситесь все необходимым. Кроме основного инструмента, потребуется смазка для тормозов и очиститель тормозной системы.

Как только предварительные шаги сделаны, можно переходить к следующим этапам:

Ослабьте ручной тормоз. Для этого в салоне разберите накладку ручника. Там можно увидеть гайку (их две): стопорная и регулирующая натяжение.
Выкрутите гайки и демонтируйте колесо (смотрите на фото ниже). Уберите со шпильки «сухарик». Вставьте пару болтов в отверстие и постепенно вкручивайте их в барабан до момента демонтажа. После снятия устройства изучите сам механизм, а далее переходите к следующему этапу. Демонтируйте верхнюю пружину, подковырнув ее отверткой. Снимите зажимы с «солдатиков», проверните их вверх и достаньте. Демонтируйте регулятор зазоров и запомните, насколько он раздвинут

При его осмотре обратите внимание на состояние. Если он поврежден, то потребует замены

Уберите нижнюю пружину. Демонтируйте стояночный тормоз, оттяните пружину и снимите трос с колодки.

Барабанный тормозной механизм заднего колеса

Снятие и установка тормозных барабанов

Примечание. Тормозные барабаны заменять одновременно с обеих сторон автомобиля.

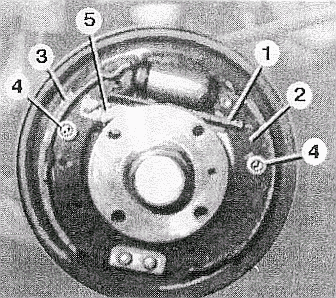

Барабанный тормозной механизм заднего колеса: 1 — -верхняя стяжная пружина колодок; 2 — отжимная колодка 3 — прижимная колодка; 4 — направляющая пружина, 5 — устройство автоматической регулировки зазора между колодками и барабаном

Детали барабанного тормозного механизма заднего колеса 1 — тормозные колодки; 2 — тормозной барабан; 3 — устройство автоматической регулировки зазора между тормозными колодками и барабаном; 4 — защитный колпачок; 5 — пружина; 6 — колесный цилиндр; 7 — штуцер для прокачки привода тормоза системы; 8 — щит тормозного механизма; 9 — ось направляющей пружины колодок

Отсоединение верхней стяжной пружины	Снятие направляющей пружины тормозных колодок

Снятие

• Поднимите заднюю часть автомобиля, установите на подставки и снимите колеса.
• Отпустите рычаг стояночного тормоза и максимально ослабьте натяжение тросов привода стояночного тормоза.
• Снимите тормозной барабан, отвернув болты крепления.

Установка

• Очистите от пыли тормозной барабан и тормозные колодки.
• Установите на место тормозной барабан.
• Нажмите несколько раз на педаль тормоза для приведения в рабочее положение устройства автоматической регулировки зазора между колодками и барабаном.
• Отрегулируйте стояночную тормозную систему
• Установите колеса и опустите автомобиль.

Замена тормозных колодок

Примечание. Тормозные колодки заменять одновременно с обеих сторон автомобиля новыми рекомендуемых заводом марки и типа.

Снятие

• Поднимите заднюю часть автомобиля. установите на подставки и снимите колеса.
• Снимите тормозной барабан,
• Отсоедините верхнюю стяжную пружину колодок с помощью универсальных щипцов для установки пружин.
• Снимите направляющие пружины колодок.
• Сдвиньте насколько возможно к оси ступицы зубчатый рычаг.
• Отодвиньте колодки от щита тормоза и установите щипцы на поршни колесного цилиндра.
• Потяните на себя планку устройства автоматической регулировки зазора между колодками и барабаном и выведите ее из передней тормозной колодки
• Отсоедините от разжимного рычага трос привода стояночного тормоза.
• Поверните храповик устройства автоматической регулировки заюра между колодками и барабаном в нерабочее положение.
• Поверните на 90′ переднюю тормозную колодку.
• Выведите тормозные колодки с нижних опорных пальцев и снимите колодки.
• Осмотрите тормозные барабаны проверьте состояние трубок подвода тормозной жидкости и тщательно очистите детали тормозного механизма.

Установка

• Присоедините наконечник троса стояночного тормоза к разжимному рычагу.
• Установите колодки на щите тормоэа. повернув при этом на 90′ переднюю тормозную колодку.
• Сдвиньте насколько возможно к оси. ступицы зубчатый рычаг и соедините планку устройства автоматической регулировки зазора между колодками и барабаном с передней колодкой
• Установите направляющие пружины колодок.
• Присоедините к колодкам верхнюю стяжную пружину
• Снимите щипцы с колесного цилиндра.
• Установите тормозной барабан.
• Нажмите несколько раз на педаль тормоза для приведения в рабочее положение устройства автоматической регулировки зазора между колодками и барабаном
• Отрегулируйте стояночную тормозную систему.
• Установите колеса и опустите автомобиль.

Снятие

• Снимите тормозной барабан.
• Снимите тормозныe колодки.
• Отсоедините от колесного цилиндра трубку подвода тормозной жидкости, приняв меры недопускающие утечку жидкости.

Установка

Установка колесного цилиндра производится в порядке, обратном снятию, с соблюдением моментов затяжки резьбовых соединений. После установки прокачайте систему гидропривода тормозов.

v4x.narod.ru

Замена задних тормозных колодок (барабанных) на Шевроле Авео своими силами

Устанавливаем крестовую отвертку плотно в винт, стучим молотком по отвертке, одеваем ключ на отвертку — так будет легче сорвать винт, а второй рукой по максимуму делаем упор на отвертку, так меньше вероятность что получится сорвать шлицы на винте, а то впоследствии работы на пол дня.

Так же можно использовать Ударную отвертку — при её использовании снизать шлицы на винте — не реально, стоит она порядка 10-15 у.е в магазине или на базаре, полезная вещь — почитайте в интернете про неё.

Сорвали винты, теперь откручиваем их. Постучали молоточком около ступицы

Вставляем крупную плоскую отвертку между защитой и барабаном. поддеваем и срываем. Снимаем тормозной барабан.

О чудо! Тормозные колодки совсем как новые. Механизм автоподвода колодок не работал должным образом — совсем не выкручен.

Нужно проверить поршни рабочего цилиндра на заклинивание. Для этого нужен асиситент или зеркальце, которое нужно установить так дабы из салона автомобиля можно было видеть задний тормозной барабан. Можно приспособить фотокамеру или видео камеру. Я применял зеркальце — у жены взял.

Нажимаем на педаль тормоза и видим — как колодка движется. Значит все отлично. Больше одного раза на педаль тормоза рекомендую не жать – поршень тормозного цилинда может выйти из самого цилиндра — и попадет воздух в тормозную систему, как следствие прийдется прокачивать тормоза. Но! Выдвинулась всего одна колодка, а вторая намертно стоит на месте. Возможно там закис или приржевел сам поршень. Если надовить на первую — вторая тоже выходит. Все отлично, они оба подвижны, просто на первую тормозную колодку сопротивление поменьше, вот она и движется пораньше. Если установить барабан они друг друга будут компенсировать.

Разбираем тормозную систему далее — ищем причину неполадки,а заодно установим новые колодки — не напрасно ж мы их приобрели!

Снимаем пружину стяжки колодок, она находится вверху. Снимаем проушину крепления самой пружины. Далее необходимо снять пружину пластины авто-подводки системы. Теперь снимаем пружины крепежа самих тормозных колодок.

Отодвигаем пару колодок. Нужно снять тросик ручника с колодки. Наблюдаем на механизме авто-подводки. Вот где пряталась неисправность! В проушине с одной стороны имеется углубление используемое для нажатия на пластину механизма авто-подводки

Пластина авто- подводки находится с одной стороны, а углубление для неё — с другой стороны. И как при таком положении механизм авто-подводки должен нормально работать?

Нужно зацепить колодку за тросик ручника

14-04- 08:10 RE: Как снять задний тормозной барабан?

1. Снять с ручника, оставить на скорости. 2. Поддомкратить нужную сторону. 3. Аккуратно ввести в одно из отверстий для болтов крепления колеса крепкую отвёртку, когда это отверстие находится на горизонтальной линии, слева или справа от ступицы (вовнутрь или назад от машины) в зависимости от того, правое или левое это колесо. 4. Нащупываем так называемый солдатик — рычаг, который разводит колодки. Это небольшой рычаг внутри барабана, расположенный вертикально, нижний конец этого рычага заканчивается как раз на уровне расположения отверстия для боллта крепления колеса, куда засовывается отвёртка. Дополнительно определить тактильно местонахождения этого рычага можно по характерному звону пружины, которая тянет конец этого рычага вниз. Пружина не очень жёсткая и при проведении концом отвёртки по её виткам вниз-вверх через отверстие для болта крепления колеса, она будет издавать характерный звон. 5. Нащупываем конец рычага солдатика и поднимаем концом отвёртки его вверх. При этом колодки расходятся и барабан легко снимается. Конечно, тут нужно рассчитать усилия — всё зависит от состояния тормозных барабанов, если они не очень ржавые, рычаг солдатика легко пойдёт вверх, в противном случае, нужно приложить усилие. Перед этой операцией можно дополнительно проделать всё то, что уже написали до меня. Но только это может не помочь — всё зависит от выработки самого тормозного барабана. Если на его внутренне окружности есть выемка от тормозных колодок, то снять его без отжатия рычага солдатика будет проблематично и практически невозможно.

Здесь красивые картинки и можно увидеть этот рычаг-солдатик https://www.drive2.ru/l/288230376152468981/ Похоже это задняя правая сторона машины и рычаг солдатика находится справа. Соответственно на левой стороне этот рычаг будет находиться слева.

Советом называется то, что мы просим, когда уже знаем ответ, но хотели бы его не знать.

(Востаннє це повідомлення було змінене: 14-04- 08:18 OSA65 .)

Чем опасен износ деталей тормозной системы

При достижении деталями критических размеров эффективность торможения падает, что не всегда заметно из-за заложенных в тормозную систему запасов. В этом состоит определённое коварство, тормоза могут отказать внезапно с непоправимыми последствиями.

На предельном ходе колодок при недопустимом износе поршни слишком далеко выдвигаются из цилиндров, попадая на корродированные, ранее не работавшие участки. Велика вероятность заклинивания с лавинообразным усилением износа и полным отказом.

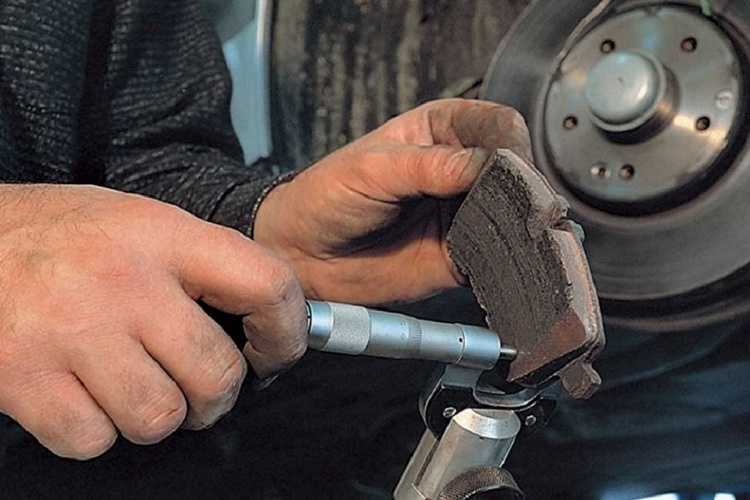

Это усугубляется снижением толщины диска ниже допустимого предела. У каждого автомобиля есть своя норма по минимальному размеру, которую надо контролировать при каждом плановом ТО.

Обратите внимание

В ходе замены задних тормозных колодок на ВАЗ-2110 могут возникнуть и другие трудности (например, грязные цилиндры в барабане). Для их очистки нельзя применять бензин, керосин и другие минеральные растворители. Используйте только специализированные средства, которые продаются в форме спрея. Продукт так и называется – «Очиститель тормозов». Судя по отзывам, хорошо зарекомендовала себя продукция от компании TRW.

Также обратите внимание на то, что колодки меняются попарно на обоих колесах. Так вы исключите проблемы с эффективностью ручного тормоза и работой системы в целом

Всего для замены вам понадобится 4 колодки (по две на каждую сторону). Стоимость их для «десятки» небольшая – около 500-700 рублей за комплект. Что касается производителей, многие автомобилисты рекомендуют ставить колодки от фирмы NIPPON (Япония).

Экскурс в прошлое

Прототип первой барабанной системы появилась более двухсот лет назад. Состояла она из трех составляющих: ленты, барабана и рычага. Барабан в этом случае был жестко прикреплен к колесу. Лента была гибкая и довольно прочная и натягивалась при помощи рычага вокруг барабана. Конечно, служить такой механизм долгосрочно не мог, так как и лента изнашивалась, и различный мусор мог попасть под неё. Поэтому начали задумываться над усовершенствованием тормозной системы. В 1902 году Луи Рено, представил миру тормозные колодки, которые были спрятаны внутри барабана. Благодаря этому было устранена возможность попадания в механизм инородных тел, а значит и увеличивался срок эксплуатации. Таким образом автомобильная индустрия обзавелась современным вариантом барабанных тормозов. Естественно со временем поменялись материалы, из чего изготавливаются детали тормозов, усовершенствовался механизм, однако, принцип действия, предложенный гением автомобилестроения Л. Рено, остался неизменным.

Барабанные тормоза, применяемые на заднем мосту, решают еще и проблему стояночного тормоза. Основное их предназначение в автомобиле — снижение скорости. В современных автомобилях в основном используется сочетанное применение тормозов и дисковых и барабанных. На передних осях обычно устанавливают дисковые тормоза, а на задних — барабанные.

Эксплуатационная регулировка тормозов

При эксплуатационной регулировке тормозов необходимо:

1. поднять домкратом переднее колесо и, вращая его вперед, повертывать передний эксцентрик (также вперед) до начала торможения, а затем эксцентрик повернуть в обратную сторону до свободного вращения колеса;
2. отрегулировать заднюю колодку поворотом второго эксцентрика назад, вращая при этом колесо также назад;
3. отрегулировать в такой же последовательности колодкой остальных колес;
4. опробовать действие тормозов на ходу (полное торможение должно наступать при нажатии на педаль на 1/2 ее хода).

Если были заменены накладки тормозных колодок или отремонтирован тормозной барабан, то производят полную регулировку тормозов, причем выполняют следующие операции:

1. Регулируют колодки эксцентриками, как это было указано выше;
2. Ослабляют контргайки опорных пальцев нижних концов колодок, нажимают на тормозную педаль с силой 12—15 кг и ключами повертывают опорные пальцы 8 навстречу один другому, прижимая до отказа колодки к барабану. В этом положении завинчивают контргайки опорных пальцев, отпускают педаль и проверяют легкость вращения колеса. Если тормозной барабан притормаживается, то опорные пальцы немного повертывают в обратные стороны и закрепляют их контргайками.
3. Производят окончательную регулировку колодок эксцентриками и проверяют действие тормозов.

Действие тормозов можно проверить на специальной установке ГАРО, состоящей из двух или четырех (для одновременной проверки четырех колес) станков. Каждый станок имеет два рифленых вала с зубчатыми колесами, соединенными пепью, и динамометр. Валы приводятся во вращение от электродвигателя через червячную передачу и систему шестерен.

При проверке автомобиль устанавливают колесами на станок так, чтобы колеса стояли между рифлеными валами. После установки автомобиль закрепляют цепью, чтобы предупредить его смещение, и включают электродвигатели всех станков, а колеса затормаживают. При этом динамометры показывают усилия в килограммах, развиваемые электродвигателями.

Сравнивая показания динамометров с данными завода, производят регулировку соответствующих колес для получения нормальных тормозных усилий.

Стоимость ремонта и обслуживания

Новый комплект колодок для разных автомобилей стоит по-разному. На отечественные автомобили они дешевле, чем на иномарки. Как известно, на тормозах лучше не экономить и выбрать более дорогие и качественные. И стоить они могут от самых дешевых за 500 р., до дорогих за 3000 р.

Для работы вам понадобится всего лишь домкрат, набор ключей и инструментов (отвертки, плоскогубцы), телефон с камерой, и наше руководство по ремонту.

Учитывая всё вышесказанное необходимо своевременно выполнять необходимые работы по замене тормозов, дабы избежать аварий на дороге, ведь вы убережете не только свой автомобиль, но самое главное своё здоровье и здоровье ваших пассажиров.

Источник

Распространенные ошибки при сборке задних тормозов

Чтобы избежать данной неприятности, обратите внимание на эту прорезь в колодке. Именно сюда будет вставляться распорная планка

Именно сюда будет вставляться распорная планка.

Ошибка первая

Если распорная планка будет установлена ниже этой прорези, например, как на изображении ниже.

В таком случае надеть тормозной барабан вам будет не суждено.

Ошибка вторая

Следующая ошибка касается самой распорной планки.

Как вы заметили, с одной стороны у неё есть узкая прорезь, а с другой широкая. Так вот, широкой прорезью распорная планка вставляется в колодку с рычагом. Сами понимаете, что рычагу с колодкой необходим больший проем. Если планку поставить наоборот – тормозной барабан вы не наденете.

Ошибка третья

И еще одна причина, которая может препятствовать свободному надеванию тормозного барабана – это тормозной цилиндр. Точнее не сам цилиндр, а раздвинутые в стороны поршни тормозного цилиндра.

Ведь по мере износа старых колодок, поршни в тормозных цилиндрах выдвигались наружу все больше и больше. Теперь же, когда на место старых колодок мы поставили новые, поршни тормозных цилиндров необходимо вернуть в первоначальное положение, то есть сжать их или вдавить. Иначе тормозной барабан может не надеться на новые колодки.

Способы сжатия задних тормозных цилиндров

Способ первый. Самый распространенный способ сжать поршни тормозного цилиндра показан на данной иллюстрации.

Здесь используются две монтажные лопатки, которые одной стороной упираются в тормозной кожух, а другой – в тормозные колодки. При сжатии лопаток, колодки давят на поршни тормозного цилиндра и возвращают их в первоначальное положение. Все просто.

А если у вас нет под рукой монтажных лопаток, что делать?

Способ второй. Можно использовать две передние тормозные колодки, предварительно просверлив в них сквозные отверстия. Вот какое приспособление должно получиться.

Болт сверху служит своего рода распоркой. Вместо него можно использовать обыкновенный деревянный брусок. Но даже если нет возможности соорудить такое приспособление, то есть еще один способ.

Способ третий. Берем деревяшку и через нее маленьким молоточком и легкими постукиваниями вдавливаем поршень.

Способ, конечно, варварский, но рабочий.

Советы по правильной установке и притирке колодок и дисков

Надежная эффективная работа тормозной системы напрямую зависит от правильного монтажа, технологии прокачки и притирки ее важнейших элементов, особенностей управления автомобилем.

Здесь важно строго придерживаться следующих правил:

После замены тормозных деталей важно прокачать всю систему, полностью избавившись от воздушных пробок.
Первые 10 километров нужно ездить максимально аккуратно, избегая резких сильных продолжительных торможений.
После первичной притирки через 300-400 километров пробега важно избегать перегрева тормозной пары элементов. Здесь приоритетным должно стать прерывистое нажатие на педаль тормоза.
Для подготовки рабочей поверхности тормозной колодки к повышенным нагрузкам нужно полностью остановить автомобиль, который двигается на скорости 120 км/час

Важно соблюдать все меры безопасности. Торможения следует чередовать с охлаждением дисков и колодок. Для этого около 7-10 минут свободно ехать, при необходимости притормаживая двигателем.

Такие меры помогут приобрести тормозной системе максимальную эффективность

При управлении автомобилем с новыми тормозами важно контролировать появление различных шумов, сильных вибраций. Такие явления возникают вследствие неправильной установки деталей

При появлении таких симптомов рекомендуется обратиться в сервисный центр для точной диагностики и исправления проблемы.

Для подготовки тормозных колодок к воздействию экстремальных температурных нагрузок, притирки поверхностей соприкосновения нужно при движении на скорости увеличивать усилие на тормозную педаль. Начинать надо с середины свободного хода и заканчивать полным ее нажатием. При этом необязательно полностью останавливать автомобиль.

Чтобы произвести правильную притирку колодок и тормозного диска, понадобится минимум тридцать остановок. При этом замедлять автомобиль требуется аккуратно без резких движений. Делать это нужно на различных скоростях. Между такими действиями рекомендуется проезжать какое-то расстояние для охлаждения элементов системы тормозов.

Таким образом, на первом этапе рекомендуется производить только мягкое торможение

Важно не допускать перегрева колодок, диска. После первичной притирки по технологии требуется произвести спекание материалов рабочих поверхностей

На этом этапе нужно прибегать уже к интенсивным, затяжным, резким торможениям. Задача – довести температуру тормозных деталей до критических значений. После этого нужно давать дискам полностью остывать.

Какие выбрать для замены

От качества тормозных колодок также зависят качество торможения и комфорт при замедлении автомобиля (отсутствие свиста, скрежета). Также необходимо учесть при выборе расходника следующее:

• Некачественный материал колодок может стать основной причиной скрипа, а также ускоренного выхода колодок из строя;
• При покупке выбирайте передние тормозные колодки с каталожным номером производителя 21100-3501080-00;
• Одинаковые тормозные колодки могут вести себя по-разному с разными тормозными дисками, что существенно осложняет выбор;
• Чтобы сделать правильный выбор при покупке тормозных колодок, необходимо ознакомится с отзывами в журналах об автомобилях, непосредственно в местах продаж, среди знакомых.

В последнее время для ВАЗ 2110 пользуются большой популярностью тормозные диски Ferodo, ATE, Allied Nippon и Lucas.
