Износ тормозных колодок: причины, диагностика, замена

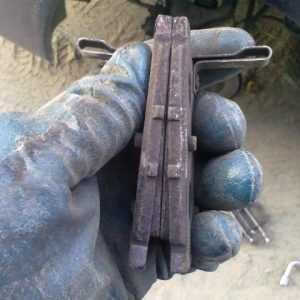

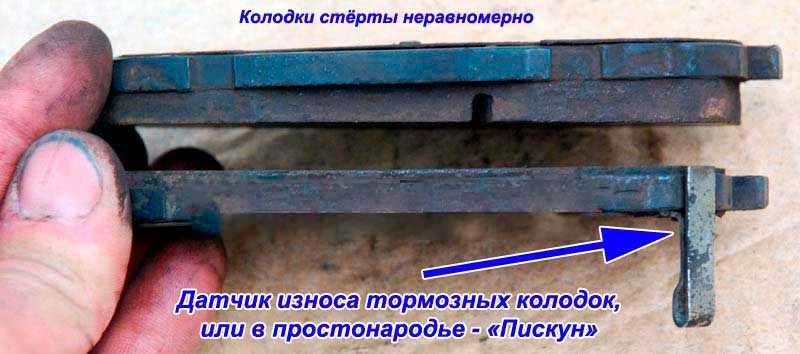

Неравномерный износ двух колодок на одном колесе

Причина
проблемы — попадание грязи, пыли и других посторонних частиц на направляющие
или поршень и в цилиндр. «Виновниками» являются изношенные или поврежденные
пыльники. Кроме заклинивания системы из-за грязи можно ожидать и того, что от
влаги и дорожной соли на деталях появится ржавчина. Результат – неравномерный
износ тормозных колодок после заклинивания и прижатия к диску с неодинаковой
силой.

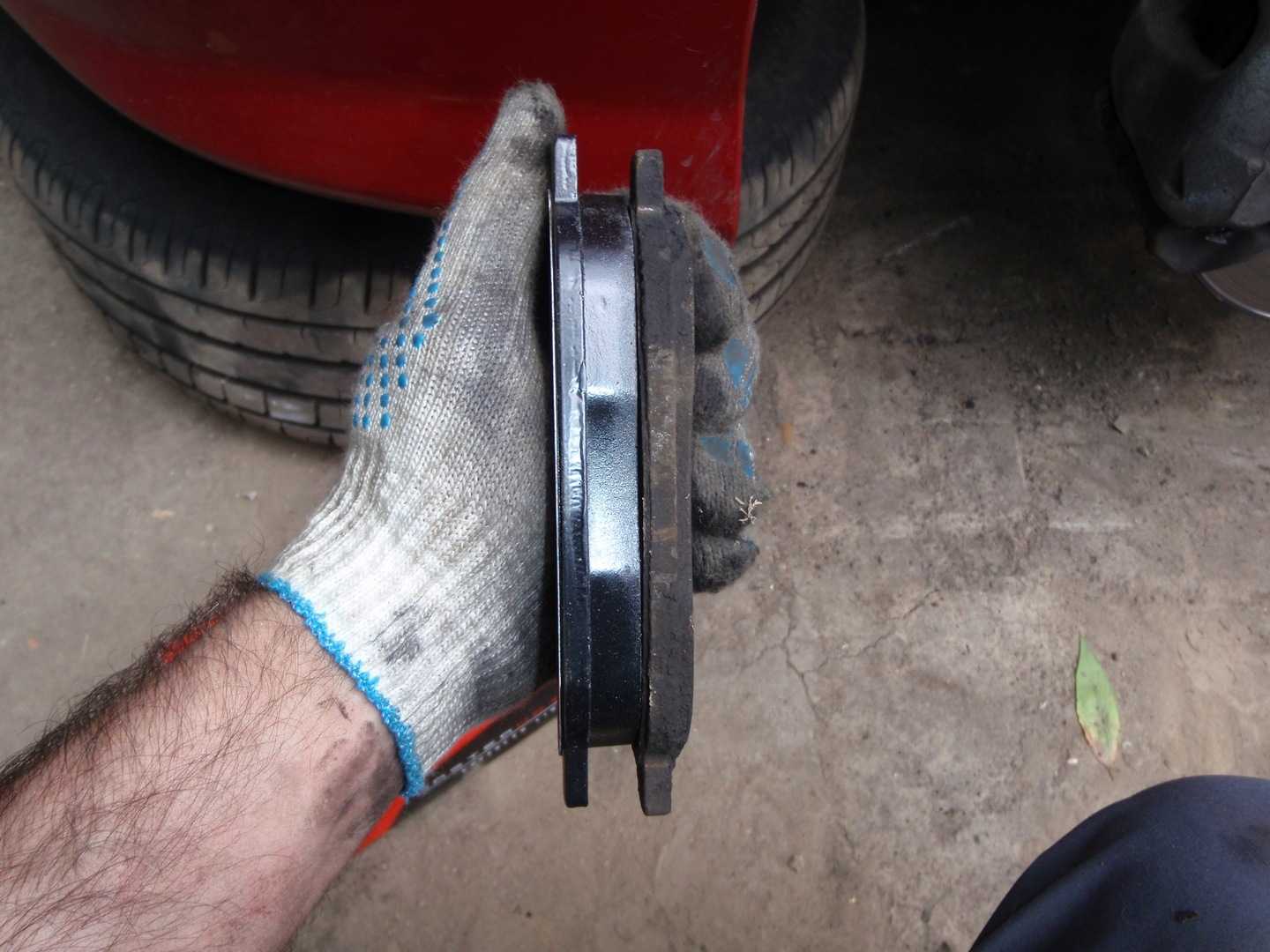

Внутренняя стирается гораздо быстрее из-за того, что грязь, попавшая через
поврежденный уплотнительный элемент, мешает поршню «ходить» должным образом.

Основную
опасность представляют песок, вода, соль и пыль.

Если
внешняя колодка стирается быстрее, это верный признак того, что на направляющие
суппорта попала грязь. Виноват износившийся или некачественный уплотнитель.

Чтобы
устранить проблему, придется:

снять направляющие и тщательно их очистить от загрязнений;
смазать специальным составом;
установить на место;
заменить старые уплотнительные детали на новые.

Смазывать
направляющие (или «пальцы») необходимо при каждой замене.

Инструменты

Чтобы замена задних тормозных колодок на ВАЗ-2110 прошла успешно, нам понадобится:

Баллонный ключ.
Домкрат.
Плоско- и длинногубцы.
Отвертки (шлицевая и крестовая).
Головка «на 7» и вороток.

Итак, как производится замена задних тормозных колодок на ВАЗ-2110 своими руками? Сперва нам нужно установить автомобиль на ровную и твердую поверхность. Наличие ямы не обязательно.

Снимаем автомобиль с ручника и ставим его на передачу. Для большей устойчивости устанавливаем впереди противооткаты. Затем срываем колесные болты сзади и приподнимаем колесо. Далее полностью достаем его наружу и начинаем работать с барабаном. Нам нужно открутить его направляющие шпильки

Обратите внимание, что они могут с трудом поддаваться изъятию

Как далее производится замена задних тормозных колодок на ВАЗ-2110? После этого переходим к пружинам, расположенным по бокам. Они придерживают тормозные колодки для большей устойчивости. Их мы тоже извлекаем наружу при помощи плоскогубцев. На следующем этапе раздвигаем накладку сверху. Для этого вам нужно приложить максимум усилий. Когда колодки будут растянуты, пластина упадёт вниз. Далее колодки можно смело извлекать наружу.

Но на этом замена задних тормозных колодок на ВАЗ-2110 не заканчивается. Ниже выделим некоторые моменты, которые следует учесть при установке новых колодок на автомобиль.

Перед тем, как починить автомобиль, нужно подготовить такие инструменты:

домкрат;
плоскогубцы;
молоток;
длинная отвертка или шило;
набор ключей;
кусачки;
головки на 7 и на 30.

Для работы нам пригодится такой набор инструментов:

слесарный молоток;
резиновый рихтовочный молоток или деревянная проставка;
стальной стержень с крюком на конце для снятия и установки пружин;
монтировка;
стандартный набор инструмента и проникающая смазка.

Необходимый инструмент для замены колодок.

Алгоритм работы

Если все это есть под руками, включая новые колодки, приступаем к работе:

Ставим автомобиль на подъёмник или смотровую яму, срываем колёсные болты.
Вывешиваем одну сторону на домкрате, если мы работаем на яме.
Снимаем колесо.

Поддомкрачиваем часть кузова и снимаем колесо.

Ключом на 12 отворачиваем две направляющих шпильки и демонтируем барабан.

Но если он не поддаётся, спускаемся под машину и постукиваем по периметру барабана резиновым или деревянным молотком. Не получается, обильно наносим проникающую смазку на место посадки барабана на ступицу, ждём 5–10 минут и повторяем процедуру. Можно взять более тяжёлый молоток, но бить им прямо по барабану нельзя, он расколется. Ударяем по нему через деревянную проставку, равномерно прокручивая.

Отсоединив направляющую пружину от задней тормозной колодки, выводим рычаг ручного привода колодок из наконечника троса.

Осматриваем колодки и тормозной механизм на предмет поломок, утечек и т.д.

После демонтажа

Обратите внимание на состояние тормозного цилиндра и пыльников

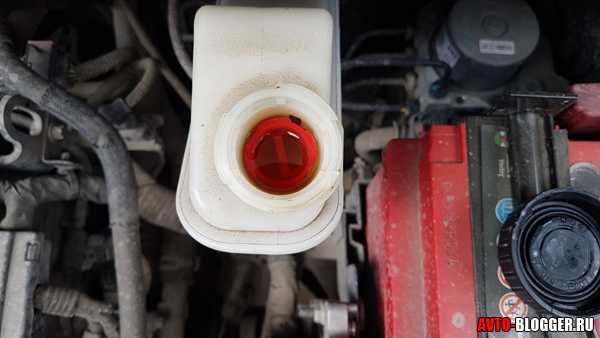

Смотрим на уровень тормозной жидкости, если бачок полный, отбираем небольшое количество шприцем.
Снимаем со старой колодки рычаг привода ручника и устанавливаем его на новую.

Установка новых колодок проводится в обратном порядке , но во время установки необходимо максимально утопить поршни рабочего цилиндра. Это можно сделать монтировкой, уперев её в бортик тормозного щитка и новую колодку. Не забываем после установки отрегулировать натяжение троса ручного тормоза.

Устройство дисковых тормозов

Дисковые тормоза – устройства, работающие за счет силы трения (фрикционное действие). В современных авто применяются наряду с барабанными.

Механизм состоит из следующих элементов:

Суппорт. Деталь изогнутой формы, изготовленная из чугуна либо алюминия. Крепится к поворотному кулаку и выполняет несколько функций: удерживает тормозные колодки, является местом размещения тормозного цилиндра.
Цилиндр. Подвижная часть этой детали – поршень, необходим для механического воздействия на тормозные колодки.
Колодки. 2 колодки размещаются с внешней и внутренней стороны дисков и представляют собой пластины со специальной прослойкой из материала с большим коэффициентом трения (фрикционный материал). Сдвигаемый поршнем элемент ложится на поверхность тормозного диска, замедляя его движение.
Скоба. Удерживает колодки в таком положении, чтобы обе прилегали к диску равномерно.
Диск тормоза (ротор). Крепится к ступице, образуя жесткое соединение, так что диск вращается вместе с колесом. От материала, из которого изготовлен диск, и его конструкции в большей мере зависит эффективность работы всей системы.
Защита (кожух). Препятствует загрязнению элементов.

Материалы тормозных дисков

При производстве роторов используются различные материалы, характеристики которых влияют на качество, долговечность и работоспособность изделий.

Чугун – наиболее распространенный и доступный материал. Его свойства обеспечивают высокую износостойкость расходников. Но перепады температур и влага могут привести к его порче, а при продолжительном простое деталь быстро ржавеет

Важно отметить и большой вес тормозного элемента, но в любом случае основная масса реализуемых комплектующих чугунная

https://youtube.com/watch?v=6ZnhyJAeQSY

Детали, сделанные из нержавейки, не подвержены коррозии, выносят резкие изменения температуры, но фрикционные качества несколько снижены.

Карбон легче чугуна, имеет хороший коэффициент трения, увеличенную рабочую площадь, но требует дополнительного ухода (прогрева перед началом работы) и при этом достаточно дорогой.

Керамическими дисками оснащают спорткары, что оправдано, ведь такие расходники долговечны, легки, прочны, устойчивы к износу, не ржавеют и выдерживают высокие температуры. Но слишком дороги для тюнинга обычных автолюбителей.

Меняем на ВАЗ 2110 задние тормозные колодки своими руками

Чтобы узнать, когда необходима замена задних тормозных колодок ВАЗ 2110, следует ориентироваться не только на собственные ощущения или появление скрипов при торможении, но также на их реальный износ.

Оценить состояние колодок можно через смотровое окошко, даже не снимая барабан. Для этого следует вынуть резиновую заглушку в пылезащитном щите, поддев отверткой, посмотреть на накладки. Их толщина должна быть более 1,5 мм.

Если меньше, то они уже не обеспечат быструю остановку после нажатия на педаль. К тому же при такой толщине ход поршня цилиндра будет больше нормы. Отсюда – протечки, ведущие к потере жидкости, падение ее давления, то есть – под угрозой вся система торможения.

Тормозной механизм заднего колеса

Устройство

Прежде чем производить разбор, необходимо знать устройство системы торможения. На ВАЗ 2110 – гидравлические тормоза с распределением контуров. Один контур – передний правый и задний левый механизмы, второй контур – по диагонали.

В гидропривод включен (также двухконтурный) регулятор давления. С его помощью осуществляется регулировка давления тормозной жидкости, на задние тормозные системы. Именно через регулятор жидкость поступает на оба задних механизма.

Схема гидропривода тормозов

Регулировка осуществляется через четыре камеры. Их устройство таково: две соединяются с главным цилиндром, и две, соответственно, с обоими цилиндрами задних тормозов.

Для качественного торможения необходимо, чтобы вся система работала слаженно, была правильная регулировка и надежные механизмы.

Порядок разбора

Ремонтную операцию лучше проводить на эстакаде (можно — смотровой яме), или просто ровной площадке, имеющей твердое покрытие, ведь придется снимать задние колеса, естественно, вначале поддомкратив машину.

Снимаем колесо и диск;
Выкручиваем направляющие болты, которых здесь 2 штуки, снимаем барабан;
Частая проблема – прикипание барабана, поэтому иногда снять его не так просто. Проблема издавна решается путем простукивания молотком (через доску) барабана;
При помощи пассатижей снимаем стягивающую пружину;
После этого — фиксирующую направляющую пружину, удерживающую колодку;
Извлекаем из опорной планки колодку, не соединенную с тягой ручника. Для этого тянем за ее свободный край в сторону и вдоль щита;
Ослабляем верхнюю пружину. Для этого нужно поворачивать в сторону колодку, пока не удастся отсоединить пружину;
То же самое проделываем с пружиной второй колодки;
Убираем распорную планку;
Отсоединяем от тросика тягу ручника;
Отмечаем про себя, или зарисовываем, как произведено соединение с тягой;
Отцепляем пружину, вынимаем шплинт, отсоединяем тормозную колодку.

Таким образом, процесс разборки закончен.

Замена

В принципе, сборка происходит в обратном порядке, хотя имеются свои особенности:

Для достижения нормального давления тормозной жидкости, в дальнейшем, необходимо загнать внутрь поршень тормозного цилиндра;
Соединить тягу ручника и колодку, обязательно вставить шплинт;
Подсоединить к тормозной колодке направляющую пружину;
Соединить тросик с тягой ручника;
Соединить с установленной новой колодкой верхнюю пружину;
Нужно опереть вторую колодку в пятку тормозного цилиндра, потянуть за ее нижний край. Пружина натягивается, планку можно вставить;
Остается завести вторую колодку и посадить ее в прорезь планки;
При помощи пассатижей сцепить пружину со второй колодкой;
Проследив за тем, чтобы тросик не попал под движение частей, составляющих устройство тормозного механизма, необходимо установить тормозной барабан на место;
Остается закрутить направляющие болты, затем установить колесо.

То же самое проделываем с другим колесом.

Регулируем давление

Во-первых, нужна регулировка стояночного тормоза. Это устройство после ремонтных работ всегда требует наладки.

Во-вторых, проводится регулировка задних тормозов таким образом, чтобы система блокировала задние колеса чуть позже, чем передние.

Зная устройство тормозов, ослабляем болт, крепящий регулятор давления, при помощи отвертки перемещаем кронштейн рычага привода регулятора, чтобы образовался зазор порядка 2 мм между рычагом и его пружиной.

Проводим тест – разгоняем машину километров до 40, затем резко тормозим. Наблюдающий за процессом со стороны отмечает, правильно ли блокируются колеса. Если передние колеса блокируются позже задних, то регулятор необходимо переместить в сторону уменьшения зазора. Затем снова провести тест, пока не будет достигнута правильная блокировка колес.

Неравномерный износ тормозных колодок: причины, как избежать

Тормозные колодки – один из расходных компонентов автомобиля. Их нужно регулярно менять, чтобы поддерживать тормозную систему машину в рабочем состоянии. Износ колодок – это естественный процесс, но он может протекать с несколькими нюансами. Нормальным считается одновременный износ колодок на одной оси, но это не всегда происходит так.

Внимательный водитель может обнаружить, что при замене тормозной колодки одна из них у него изношена сильнее второй. Зачастую это видно невооруженным взглядом – фрикционный слой остается на одной из колодок, не стираясь полностью. В рамках данной статьи рассмотрим, с чем связан неравномерный износ колодок, и как его можно избежать.

Тормозная жидкость как первопричина неравномерного износа колодок

Тормозная жидкость является важным компонентов гидравлической системы тормозов автомобиля. Ее необходимо своевременно менять, чтобы с компонентами тормозной системы не возникало проблем

При этом важно использовать именно такую тормозную жидкость, которая подходит для вашего автомобиля, тогда как в продаже можно найти много ее вариаций, классификация которых происходит по системе DOT

Как таковая, тормозная жидкость не влияет на неравномерный износ колодок, но она является провокатором повреждения деталей, которые приводят к рассматриваемой проблеме. Более подробно рассмотрим этот вопрос ниже.

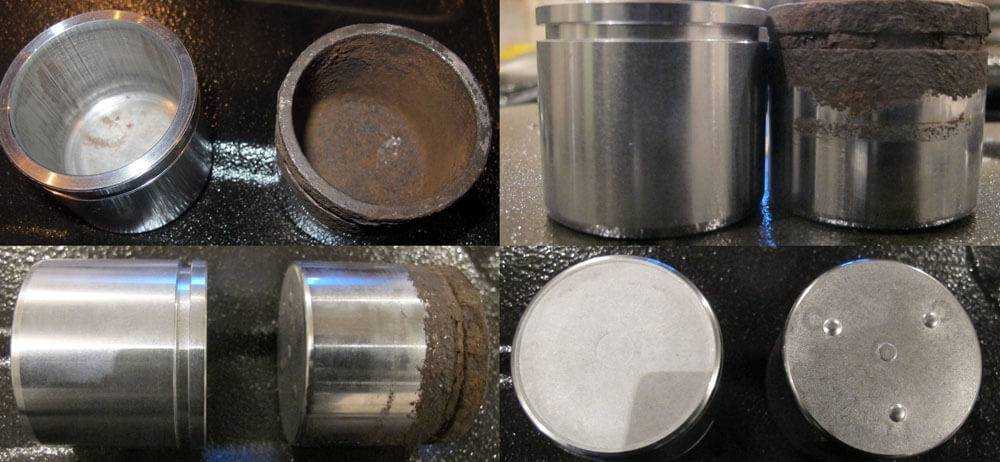

Сильный износ поршня суппорта

Пожалуй, самая распространенная причина неравномерного износа колодок. Она возникает зачастую именно из-за несвоевременной замены тормозной жидкости. Как известно, тормозную жидкость нужно менять, поскольку она напитывается влагой. Наличие влаги в ней негативно сказывается на поршне, который начинает ржаветь изнутри и, как следствие, плохо работать.

Когда водитель нажимает на педаль тормоза, поршень сжимает тормозные колодки. При отпускании педали, он должен отойти. Но, если поршень сильно проржавел или износился, то при отпускании педали он может остаться незначительно (или значительно) прижат к тормозной колодке. Поскольку на одной оси находится два поршня, и один может быть сильнее изношен другого, вероятность того, что они оба будут «клинить» одинаково – крайне мала. Отсюда и получается, что одна колодка излишне изнашивается, а вторая нет.

Обратите внимание, что первым признаком подобной работы поршней является сильный свист и скрип при торможении и разгоне

Проблемы с направляющими

Как известно, суппорт при работе «ходит» по направляющим, которые еще зачастую называют «пальцами». Если на них попадает грязь, влага, они ржавеют, на них появляются сколы, царапины или другие механические повреждения, то возникает проблема с их заклиниванием. Проблема похожа на ситуацию с износом суппорта – излишне может сжиматься фрикционная часть с одной стороны, из-за чего и возникнет неравномерный износ колодок.

Чтобы подобная ситуация не возникала, следует не только следить за тормозной жидкостью и своевременно ее менять, но и обязательно при установке пальцев их смазывать специальной смазкой

Обратите внимание, что распространенной ошибкой является использования смазки колодок для направляющих. Это неправильно, для них есть специальная смазка с необходимыми свойствами

Порванные пыльники

Еще одна причина, которая приводит к неравномерному износу тормозных колодок и проблемам в работе тормозной системы в целом – это пыльники. От того, насколько они цельные, зависит количество грязи, песка, камней и прочего мусора, попадающего на механические детали тормозной системы автомобиля.

Если пыльник порвался, тормозная система не проходит без поломки и месяца

Из-за этого важно следить за целостностью пыльников, а при их повреждении незамедлительно производить замену, чтобы избежать повреждения более дорогостоящих элементов тормозной системы

Клин суппорта из-за закисания

Пожалуй, последняя причина, на которую важно обратить внимание в рамках данной статьи, это закисание суппорта. Оно может происходить из-за различных проблем – от высыхания смазки на направляющих при долгом простое автомобиля до попадания воды или просто некачественного исполнения детали

Если произошел клин суппорта по причине закисания (или любой другой), тормозная система не будет грамотно работать, и может возникать неравномерный износ тормозных колодок.

Советы по эксплуатации

Уход за автомобилем включает в себя периодический осмотр важных узлов и механизмов транспортного средства. Тормозная система – одна из важнейших, ее осмотр на предмет износа и возможных неполадок обязателен.

Каждые 20 тыс. км следует проверять колодки, пружины, рычаги и пр., замерять уровень тормозной жидкости, смотреть состояние цилиндров, уплотнителей и патрубков на целостность и возможные утечки.

При установке новых колодок специалисты советуют «прикатать» их:

Найти пустой участок дороги.
Разогнаться до разрешенной городской скорости и замедлиться до 10 км/ч, повторить разгон и снизить скорость не менее 10 раз. По окончании процедуры проехать в спокойном темпе еще 5 км.

Как устранить неравномерное торможение

Для начала проверьте износ тормозных дисков и барабанов. В случае, если они менялись очень давно — причина может быть в них, если же диски «свежие» — идем дальше по списку. Во вторую очередь стоит проверить не вышли ли из строя тормозные цилиндры, есть ли ход и нет ли клина.

Не тривиальной причиной может стать искривление тормозных дисков. Не качественные диски или тормозные колодки при долгом использовании тормозной системы могут перегреть тормозной диск, который может потерять свою геометрию, особенно при резком охлаждении (например большая лужа) — что приведет в итоге к неравномерному торможению. Решение в этом случае одно и не дешевое — замена тормозных дисков.

Другие причины неравномерного торможения из списка выше, в детальном описании не нуждаются. Проверьте все пункты по очереди и при выявлении проблемы — устраните ее. Обязательно проведите повторный тес, чтобы удостовериться, что неравномерное торможение не повторяется.

Когда менять тормозные диски

Совместно с дисками изнашиваются и тормозные колодки. Их нужно менять чаще, потому что оснащены накладками из более мягкого материала. Существуют определенные сроки износа для дисков и колодок, которые зависят от интенсивности эксплуатации тормозной системы и производителя. В среднем тормозные диски служат до 120-140 тыс. км пробега, а колодки нужно менять через 30-60 тыс. в зависимости от типа материала накладки. На многих современных деталях производители предусматривают специальные метки, по которым можно определить степень износа и необходимость в замене.

Как проверяется износ тормозного диска

Ресурс тормозных дисков достаточно большой по сравнению с колодками. Это объясняется типом материала, из которого они изготовлены. Существует несколько способов контроля степени выработки тормозных этих деталей системы торможения:

Контрольные метки. Чтобы не мучиться с измерением толщины изделия, производитель выполнил на поверхности диска специальные проточки определенной глубины. Когда их уже не будет видно, то это и является индикатором сильного износа. Такую деталь нужно менять.
Измерение размерам. Допустимая толщина диска указывается в паспорте на автомобиль, поэтому возьмите книгу для поиска этой информации. Критическим он считается, если толщина уменьшилась на 3 мм. Например, одинарный диск изначально имеет толщину 16 мм и 13 мм – это уже большой износа, так как у него снизилась прочность как минимум на 5%.
Любые дефекты на поверхности и на торце изделия. Тормозные диски ходят долго, но проехав по песку или гравийной дороге можно испортить их за одну поездку. Глубокие царапины, сколы и тем более трещины – все это индикаторы аварийного состояния, поэтому срочно нужно обратиться в сервис и выполнить их замену.

Биение при торможении. Это также очень опасное состояние, так как на неровной дороге автомобиль может занести.

Как определить износ тормозных дисков

Минимальная толщина тормозных дисков не должна быть меньше 90% от первоначального состояния. Например, износ считается критическим, если толщина кромки менее 13 мм и сверхаварийным при 12 мм, если в новом состоянии она составляет 16 мм

Это важно понимать, так как в таком виде прочность элемента сильно уменьшена и вероятность аварии велика

Допустимый износ тормозных дисков

Допустимый износ тормозных дисков зависит от его начального размера. Каждый производитель указывает эту информацию в описании, также ее вы можете найти в паспорте, найдя артикул запчасти

Важно соблюдать регламент и производить замену своевременно

Предельный износ тормозных дисков

Износ тормозных дисков должен быть равномерным и в среднем составляет 120 тыс. км. При аккуратной езде срок службы увеличивается до 150 тыс. км, но не более. Это зависит от твердости металла. Чем он тверже накладок на тормозных колодках, тем реже придется их менять. Начальная толщина тормозного диска бывает разной в зависимости от марки автомобиля. Например, на Шевроле Авео в новом состоянии толщина составляет 26 мм, а критическим износом считается при 23 мм. Изношенный тормозной диск опасен тем, что истертая часть металла исчезла вместе с прочностью изделия. Чем он тоньше на каждый мм, тем опаснее передвигаться на этом автомобиле.

Когда нужно протачивать тормозные диски

Процедура проточки тормозных дисков пользуется широкой популярностью, потому что она стоит дешевле, чем покупка новых запчастей. Но стоит ли ее выполнять, если износ слишком велик. Когда она выполняется и каковы особенности процесса?

Проточка дисков больше популярен на авто Газель, потому что это коммерческая машина, которая должна работать и все стремятся как можно меньше вкладывать в нее денег для ремонта и обслуживания. К ней прибегают в том случае, если толщина еще не критическая, а поверхность поцарапалась после езды по песчаной дороге. Мелкие камешки и песок очень сильно царапает поверхность изделия и в особо тяжелых ситуациях может привести к серьезным повреждениям

Важно, после снятия некоторого слоя металла еще должен оставаться максимально допустимая величина износа, то есть не менее 90% от начального состояния

На самом деле меняют тормозные диски по-разному. Кто-то рискует, но если дело касается коммерческого транспорта, то следует отнестись более ответственно, так как на нем часто развозят людей по городу. Одновременно с дисками происходит и износ тормозных колодок, при этом они истираются чаще. За один цикл смены дисков может быть до 5-6 смен колодок.

Что делать, если суппорт скрипит или клинит

Если скрипит или клинит тормозной суппорт, при этом деталь в хорошем состоянии, можно самостоятельно постараться устранить возникшие проблемы. Для этого рекомендуется выполнить следующий набор действий:

Первым делом требуется выкрутить тормозной суппорт, для этого нужно поставить автомобиль на домкрат и снять колесо. Стоит отметить, что в некоторых моделях автомобилей суппорт может откручиваться против часовой стрелки;
Сняв суппорт, выкрутите поршень при помощи ключа, далее его необходимо вытащить из цилиндра;
Снятые детали требуется внимательно осмотреть на наличие сколов, ржавчин, коррозии и различных повреждений. Если ржавчина найдена, ее требуется хорошо зачистить. Когда суппорта сильно изношены, могут возникнуть проблемы с очисткой ржавчины подручными средствами, в такой ситуации потребуется отшлифовать деталь;

Очистив суппорт от ржавчины, слейте из него жидкость, вытащите уплотнительное кольцо и тщательно все прочистите, особое внимание нужно уделить месту крепления кольца;Далее все детали требуется просушить, залить жидкость и собрать суппорт обратно

Важно: При обратной сборке суппорта обратите особое внимание на пыльник, чтобы его случайно не повредить. Если на пыльнике имеются трещины, обязательно замените его

Если на пыльнике имеются трещины, обязательно замените его

Этапы и особенности диагностики

Измерительный этап проверки предусматривает использование штангенциркуля, который поможет сделать замеры толщины. Примерно в 5-8 точках, двигаясь по кругу диска, измерьте толщину. Если она меняется по радиусу детали, есть признаки кривизны и неравномерного износа.

Сверяйтесь с информацией от производителя, чтобы понять, наступил уже предельный износ или нет. Я не могу сказать, какие показатели правильные, а какие нет, поскольку у разных дисков своих пределы по износу.

Потом проводится визуальный осмотр. Диск следует изучить на предмет наличия на его поверхностях порезов, сколов, вмятин, царапин и иных дефектов. Если они есть, запчасть придется менять.

Не забывайте о правиле попарной замены на одной оси. То есть когда меняется левый передний диск, одновременно меняется и передний правый.

Если хотите дать оценку состояния элементов без снятия колес, это можно сделать путем проверки на ходу. При сильном износе появляются характерные признаки:

машина тормозит с рывками;
появляется скрежет;
наблюдается скрип при нажатии на тормоз;
доносятся иные посторонние звуки;
водитель ощущает биение на руле;
биение также чувствуется в педали газа;
когда нажимается педаль тормоза, тормозная система блокируется.

Настоятельно не рекомендую ждать появления подобных симптомов. Лучше периодически делайте у себя в гараже простую диагностику путем визуального осмотра и измерения. Обычно это делают каждые 10-15 тысяч километров, если симптомы износа не появляются раньше.

Типы суппортов их особенности

Выделяют фиксированные и плавающие изделия.

Фиксированные крепятся жестко к подвеске. В металлическом корпусе по обе стороны от диска стоят цилиндры. Нажатие педали приводит поршни внутри цилиндров в движение, сжатие колодок происходит в двух сторонах одновременно.

Цилиндров в суппортах такого вида несколько, что повышает эффективность устройства. Поэтому такие модели ставят на транспорт, требующий усиленной тормозной системы (грузовики, спортивные авто, мотоциклы).

Фиксированный суппорт не имеет направляющих, что делает его простым и долговечным. Но минус заключается в их тяжести и увеличенных габаритах.

Плавающие прикрепляются к подвеске направляющими штырями (пальцами). Направляющие обеспечивают ход суппорта. Поскольку поршень в таких моделях прижимает только одну из колодок, вторая колодка, закрепленная на плавающей скобе, прижимается к диску, перемещаясь вместе с суппортом по направляющим.

Работа механизма происходит следующим образом: нажатие на педаль, поршень прижимает к диску одну из колодок, затем сдвигается весь суппорт, пока противоположная колодка не упрется в диск с другой стороны.

Большинство легковых машин оснащены именно плавающими моделями тормозных элементов. Такие изделия просты, имеют небольшой вес и стоимость ниже, чем у фиксированных, но чуть менее эффективны.

Как правило, в плавающих моделях от одного до двух цилиндров, фиксированные имеют 6-8. По конструкции различаются также задний и передний суппорта. Разница в размерах и наличии стояночного тормоза в моделях для задних колес.

Гидравлика наше все

Сейчас большинство автомобилей имеют именно гидравлические тормоза, то есть работают на специальной тормозной жидкости, которую нужно обязательно менять через определенный промежуток времени. Также хочется отметить, что эти составы имеют классификацию по DOT (общепринятому стандарту) сейчас уже насчитывается пять классов от DOT1 до DOT5.1, некоторые уже сняли с производства другие используются. Кстати вот здесь писал, какие можно смешивать, а какие нельзя.

Так вот, почему я начал именно с «тормозухи», да потому что она имеет непосредственное участие в этом процессе, именно она провоцирует неравномерное изнашивание фрикционных накладок.

КАК? Да все проще, чем кажется. Сейчас не буду подробно рассказывать, как впитывает влагу жидкость (все есть по ссылкам сверху). Вам нужно понять — что примерно через 2 – 4 года (в зависимости какой у вас DOT) влага накапливается в тормозной системе автомобиля (что говорится внутри), потому как «тормозуха» гигроскопична, она поглощает воду и уже через несколько лет процент ее может составлять от 3,5 до 4%! Что реально опасно, банально эта смесь может закипеть при торможении. Но это еще не все.

Минимальная толщина тормозных колодок

L ada K alina 2 . ПРОВЕРКА СТЕПЕНИ ИЗНОСА ТОРМОЗНЫХ КОЛОДОК, ДИСКОВ И БАРАБАНОВ

В тормозных механизмах передних колес установлены колодки сдатчиком предельного износа тормозных колодок.

На внутренних колодках передних тормозных механизмов установлены индикаторы износа. При достижении минимально допустимой толщины накладок во время торможения контакт индикатора износа соприкасается с тормозным диском и замыкает электрическую цепь сигнализатора в комбинации приборов, информирующего водителя о наступлении предельного износа накладок тормозных колодок.

Чтобы необходимость замены колодок не застала вас врасплох, не дожидайтесь срабатывания сигнализатора износа. Перед дальней поездкой или при перестановке колес визуально проверяйте степень износа колодок и дисков тормозных механизмов.

Если при торможении автомобиль уводит в сторону или слышен посторонний шум, проверьте состояние тормозных колодок.

Для проверки состояния тормозных механизмов передних колес выполните следующее.

Вам потребуются: штангенциркуль, микрометр, отвертка с плоским лезвием.

1 Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.

2. Ослабьте затяжку болтов крепления колес.

3. Поднимите и установите переднюю часть автомобиля на опоры. Окончательно выверните болты крепления и снимите колеса.

4. Проверьте через отверстие в корпусе суппорта состояние колодок тормозных механизмов передних колес.

Измеряется только толщина фрикционной накладки (для наглядности показано на снятой колодке). Толщина металлической пластины основания колодки при измерении не учитывается. Если толщина фрикционных накладок меньше допустимой (табл. 9.1), замените тормозные колодки (см. «Замена тормозных колодок тормозных механизмов передних колес», с. 197).

5. Измерьте толщину тормозного диска. Если его толщина менее допустимой (см. табл. 9.1), замените тормозной диск (см. «Замена тормозного диска тормозного механизма переднего колеса», с. 199).

6. Проверьте подвижность поршней и направляющих пальцев тормозных механизмов отверткой, вставленной между диском и тормозной колодкой. Если колодки не удается сдвинуть, значит, заклинило поршень в тормозном цилиндре или направляющие пальцы суппорта.

7. Осмотрите перемычки воздушных каналов охлаждения диска. При обнаружении трещин в перемычках диск подлежит обязательной замене.

Для проверки состояния тормозных механизмов задних колес выполните следующее.

1. Включите I передачу (переведите селектор автоматической коробки передач в положение «Р») и установите противооткатные упоры («башмаки») под передние колеса.

2. Примерную оценку состояния тормозных колодок заднего тормозного механизма барабанного типа можно провести через контрольное отверстие. Выньте резиновую заглушку из отверстия в тормозном щите колеса.

3. . и оцените состояние колодок.

4. Для более точной оценки состояния тормозных механизмов ослабьте затяжку болтов крепления задних колес.

5 Поднимите и установите заднюю часть автомобиля на опоры. Окончательно выверните болты крепления и снимите колеса.

6. Снимите тормозной барабан (см. «Замена тормозного барабана тормозного механизма заднего колеса», с. 205).

7. Измерьте толщину фрикционных накладок колодок барабанного тормозного механизма задних колес. Если толщина хотя бы одной колодки менее допустимой (см. табл. 9.1), замените тормозные колодки (см. «Замена тормозных колодок тормозных механизмов задних колес», с. 200).

8. Измерьте штангенциркулем диаметр внутренней полости барабана тормозной системы.

Если его диаметр больше допустимого (см. табл. 9.1), замените тормозной барабан (см. «Замена тормозного барабана тормозного механизма заднего колеса», с. 205).

Проверку заднего дискового тормозного механизма проводите аналогично проверке переднего тормозного механизма. Если толщина тормозного диска меньше допустимой (см. табл. 9.1), замените тормозной диск (см. «Замена тормозного диска тормозного механизма заднего колеса», с. 205). Если толщина фрикционных накладок менее допустимой (см. табл. 9.1), замените тормозные колодки (см. «Замена тормозных колодок тормозных механизмов задних колес», с. 200).

По окончании проверок несколько раз нажмите до упора на педаль тормоза. Это необходимо для того, чтобы выбрать зазоры в тормозном механизме, появившиеся после вдавливания поршней в цилиндры.

ДОПУСТИМЫЕ РАЗМЕРЫ ФРИКЦИОННЫХ НАКЛАДОК ТОРМОЗНЫХ КОЛОДОК, ДИСКОВ И БАРАБАНОВ

Другие причины замены колодок

С экономической точки зрения проточка — наиболее экономный вариант. Если рассматривать со стороны практичности, длительности ресурса — установка нового диска самый верный вариант.

Ярким признаком, свидетельствующим о выработки ресурса колодок, является появление характерного свиста во время торможения автомобиля – при каждом нажатии на педаль будет слышен неприятный шум, похожий на трение стекла об метал.

Характеристика	Колесный мост	Минимальная толщина, мм
Диаметр диска, мм	Передний	256
Задний	238
Толщина конструкции, мм	Передний	12
Задний	12
Возможное биение, мм	Передний	0,07
Задний	0,07
Толщина тормозной накладки вместе с корпусом колодки, мм	Передний	18
Задний	18
Минимально допустимая толщина накладки вместе с корпусом колодки, мм	Передний	6
Задний	6
Минимально допустимая толщина диска, мм	Передний	10.6
Задний	10.6

Также важно помнить, что данные показатели могут отличаться при наличии в автомобиле силового агрегата мощностью более 125 лошадиных сил или общим объемом рабочих камер от 2.0 литра. В таком случае проверять уровень толщины комплектующих системы необходимо предварительно ознакомившись с данными из сервисной книжки транспортного средства. Помимо ситуации с критическим износом, менять тормозные колодки необходимо в таких случаях:

Помимо ситуации с критическим износом, менять тормозные колодки необходимо в таких случаях:

толщина фрикционного материала составляет больше 5 мм, но сама накладка начала отслаиваться от стального основания;
на поверхности возникли трещины и сколы, материал начал крошиться;
на деталях обнаружены пятна масла либо тормозной жидкости, снижающей фрикционные свойства;
когда произведена замена тормозного барабана или диска.

Еще одна причина замены связана с обилием низкокачественных подделок на рынке автомобильных запчастей. Новые колодки, купленные в ненадежной торговой точке, спустя 1-2 тыс. км начинают ужасно скрипеть либо пищать, хотя до полного истирания рабочей части еще далеко. Виновник — материал детали, чья твердость сравнима с металлом, отчего поверхность «зализывается» и появляется скрип. Если сделанные неизвестно из чего элементы не заменить, то резко увеличится выработка на тормозных дисках.

Многие современные авто оборудованы специальными датчиками, регистрирующими уменьшение толщины фрикционного слоя и подающими сигнал водителю, когда она достигает критического уровня. Это тоже причина, чтобы снять детали с изношенными накладками и поставить новые.

Правда, датчики нередко забиваются грязью, и теряют работоспособность, поэтому хозяину машины не помешает самостоятельно проверять состояние тормозов.
