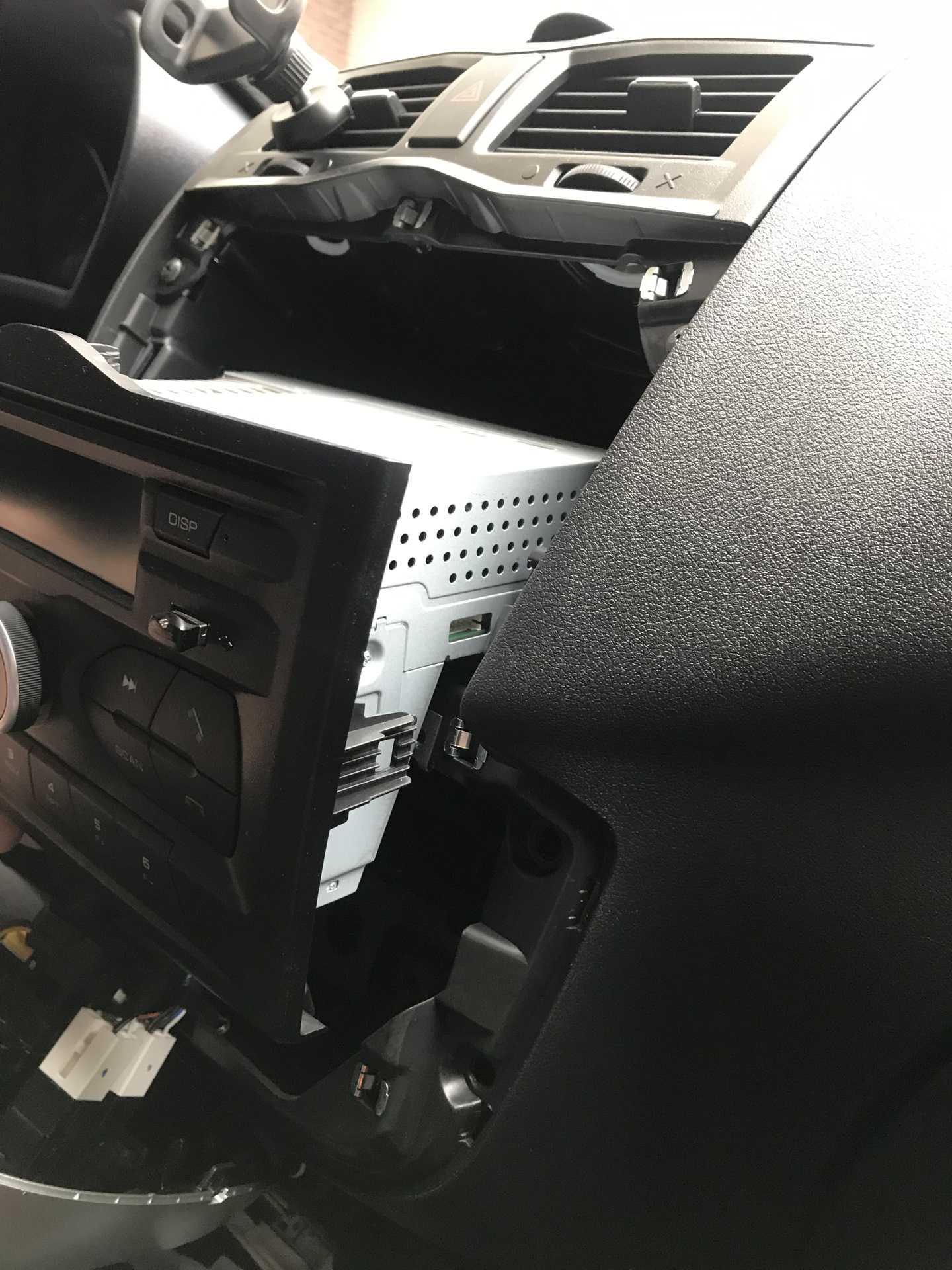

Как снять штатную магнитолу на гранте?

Как вытащить магнитолу без ключей?

Если стандартные ключи утеряны, нужно изготовить самодельные, ориентируясь на форму щелей. Чтобы их увидеть, удалите съёмную панель аппарата и пластиковое обрамление. Вот список подручных средств, с чьей помощью владельцы различных автомобилей умудряются разблокировать фиксаторы:

• тонкие стальные полосы шириной 6—15 мм;
• канцелярские ножи;
• пластиковые хомутики для электропроводки;
• гвоздики и ровную проволоку — для круглых отверстий;
• тонкие отвёртки и прочие подобные предметы, подходящие по форме щелей.

Такие стальные полосы можно использовать вместо ключей

Первым делом снимается лицевая панель магнитолы

Чтобы вытащить автомагнитолу, воспользуйтесь тем же алгоритмом:

1. Вставьте в технологический проём сначала одну, а потом вторую полосу из тонкого металла (или канцелярский нож, тонкую отвёртку). Почувствуйте, что каждая защёлка разблокировалась.
2. Если проигрыватель держится на 4 фиксаторах, вставьте четыре инструмента.
3. Не спеша выньте магнитолу из ниши одновременно с импровизированными ключами.

Полосы нужно вставить в боковые щели

Музыкальный центр вынимается вместе с полосками

Снятие центральной консоли Лада Гранта

У многих владельцев Лада Гранта иногда возникает необходимость снять центральную накладку на приборной панели. Причины этому могут быть разные, как устранение излишних скрипов, так и установка магнитолы. Сегодня я расскажу вам как ее демонтировать.

Снятие центральной консоли Лада Гранта

Перед началом работы я крайне рекомендую приобрести набор пластиковых лопаток для работы с пластиком автомобиля во избежании повреждения пластика грубыми предметами по типу отвертки.

Если такого набора нет под рукой, либо купить не представляется возможность, то обмотайте кончик плоской отвертки крепкой изолентой или пластырем из рулона.

Для правильного демонтажа накладки нужно выполнить рад не сложных действий:

1. Снять головное устройство (автомагнитолу), и отсоединить от него все колодки с проводами. Если снять магнитолу не получается, то можно оставить ее на панели, однако не тяните резко, когда отщелкните накладку. Помните, провода для магнитолы не такие уж и длинные.

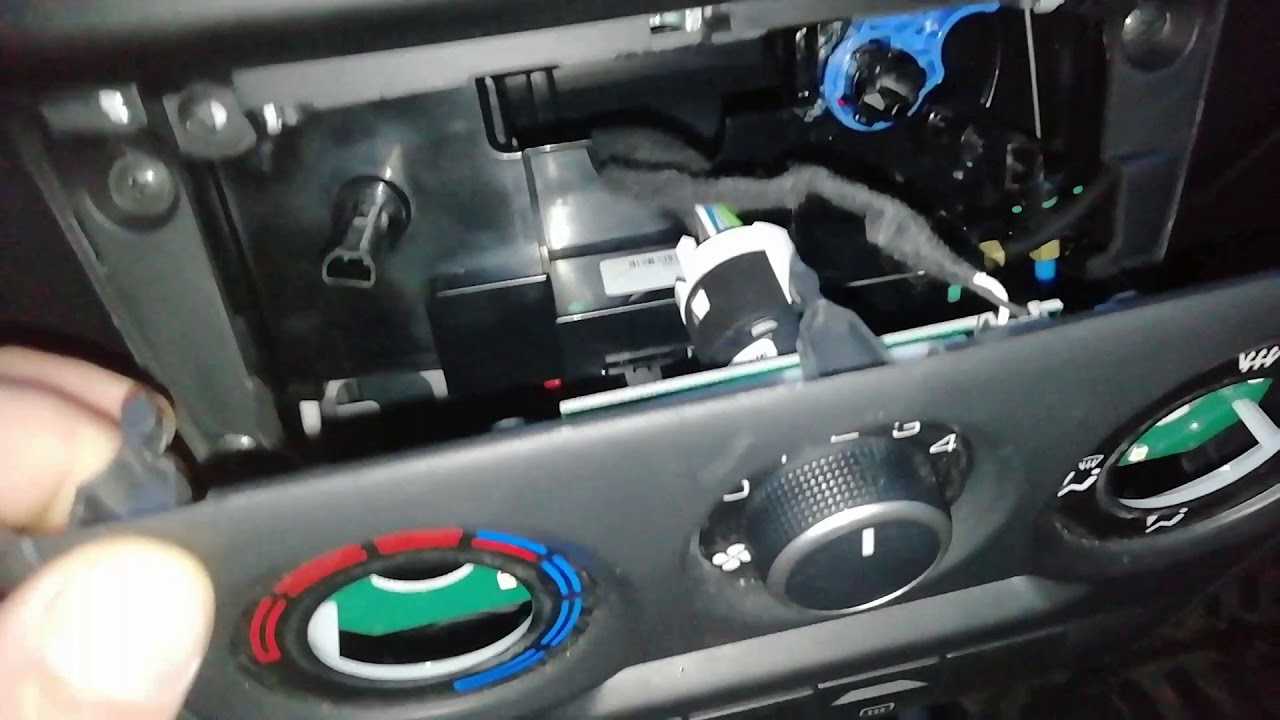

2. Поддеть и демонтировать рукоятки регуляторов температуры воздуха и его распределения с помощью монтажной лопатки или плоской отвертки.
3. Снять рукоятку рычага управления заслонкой системы рециркуляции. Для ее снятия просто потяните ее на себя.

После снятия всех нужных рычажков пластиковой лопаткой или плоской отверткой подденьте панель с нижнего правого края, как это показано на изображении ниже. Далее отщелкиваем все остальные защелки и отводим накладку от панели приборов, не забываем про то, что к приборам все еще подключены провода.

После отсоединения всей необходимой проводки можем удалить накладку полностью.

На автомобилях «Люкс» версии с крашеной накладкой снятие идентично выше указанной инструкции, за тем лишь исключением, что сперва отщелкивается крашеная часть, а центральная часть откручивается.

Установка совершается в обратном порядке снятию.

Не забывайте посмотреть и другие полезные статьи по обслуживанию Лада Гранта на нашем сайте, а так же принять участие в обсуждении на нашем форуме.

Профессиональная тыловая акустика в Лада Гранта

Если владелец Лада Гранта истинный ценитель звука, то вышеприведенных способов установки аудиосистемы будет для него недостаточно. Поэтому приведем еще один способ, подразумевающий монтаж уже профессиональной акустики в этото автомобиль. Для начала подготавливаем нужные материалы и оборудование:

• Коаксиальная акустика, желательно 6х9 фирмы Пионер. Что касается номинальной мощности, то 120 Вт будет достаточно.
• Акустическая полка, которую можно изготовить самостоятельно, а можно и купить в готовом виде.
• Комплект для подключения 4-канального усилителя, желательно от фирмы Супра.
• Один рулон Сплена.

В качестве усилителя желательно выбрать опять же от Пионер, 2-канальный вариант. Что касается 4-канального варианта, то это будет лишним. 2-канальный усилитель как раз соответствует подобранной акустике.

Собственно сам процесс установки:

• Демонтируем старую полку. Гидравликой выдавливаем отверстия в новой и обклеиваем двумя листами вибромата, а сверху еще и рулоном Сплена.
• Изготавливаем подиумы на полку под размер динамиков.
• Устанавливаем все на место.

На этом закончим процесс установки акустики в Лада Гранта. Инструкция поможет все провести правильно и не даст совершить ошибки, если в процесс еще использовать фото и видео – материалы. Цена вопроса в данном случае будет очень низкой, если все сделать своими руками.

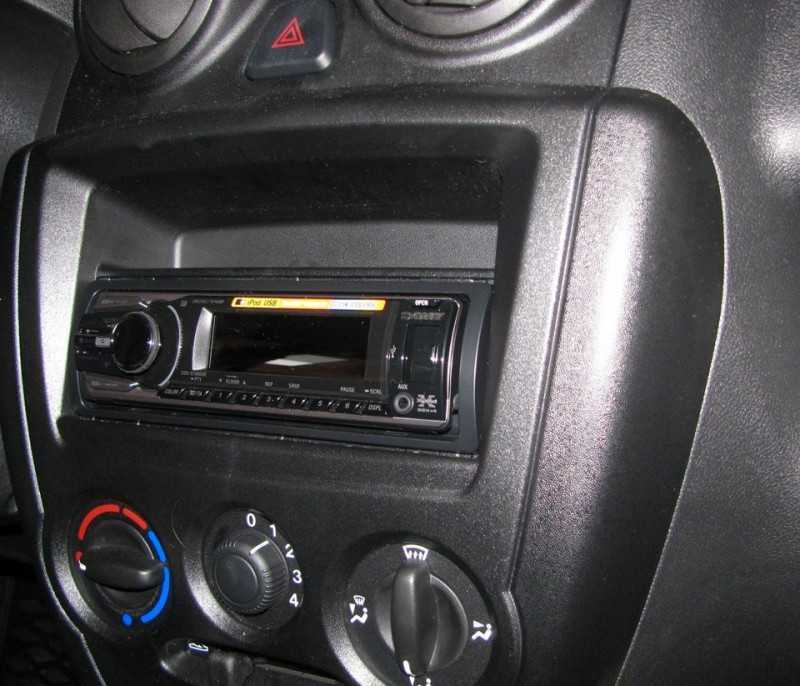

Установка 1 din магнитолы в Гранту стандарт и норма

Что нужно для установки магнитолы в ВАЗ 2190:

• сама магнитола – она же головное устройство;
• плоская отвертка;
• прямые руки.

В статье рассматриваем только установку ГУ. Как поставить колонки читайте здесь.

Аббревиатуры и обозначения в тексте:

• ГУ – головное устройство;
• ММС – мультимедиа система;
• DIN (дин) – установочный размер для акустики в автомобиле.

Пошаговая инструкция по установке головного устройства

Потребуется:

1. узкая плоская отвертка либо пластиковая лопатка для монтажа акустики;
2. 1-din магнитола с рамкой.

Посадочное место в Гранте рассчитано на 1 din. Для работы с большими размерами на 2 дин потребуется выпилить перегородку и поставить декоративную рамку.Шаг 1. С помощью плоской отвертки демонтируем пластиковую заглушку места магнитолы. Для этого аккуратно поддеваем ее по краям и тянем на себя.

Заглушка места для магнитолы, установленная с завода.

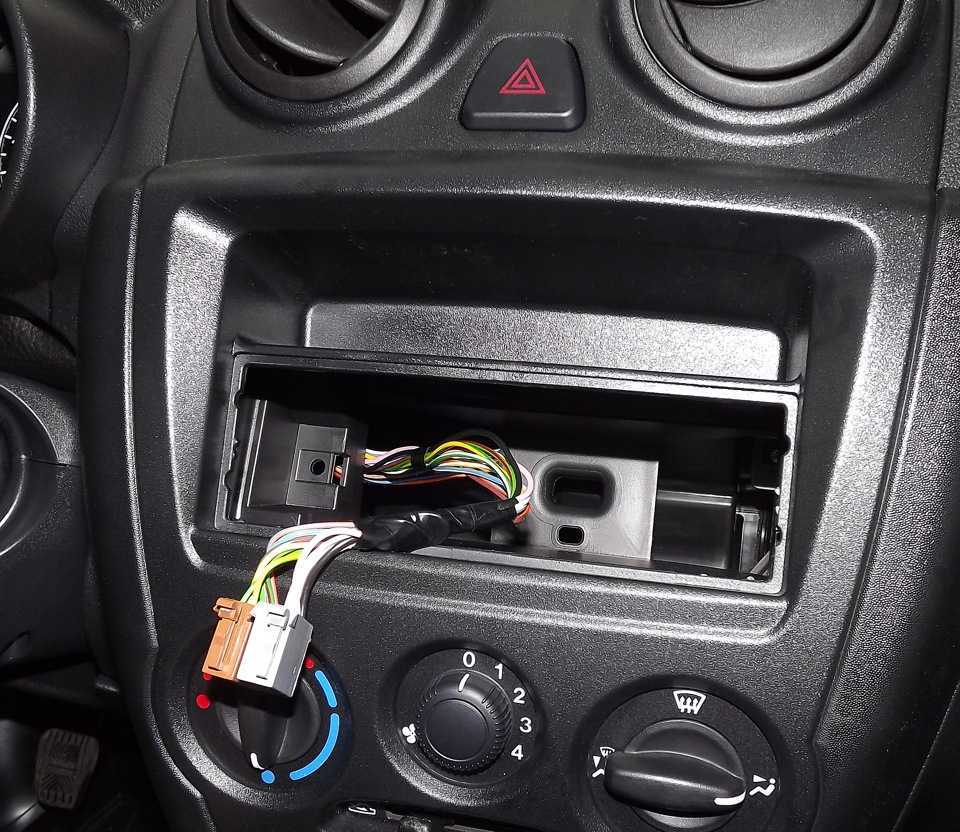

Шаг 2. С обратной стороны заглушки есть крепление для разъемов ISO. Там две колодки: питание музыки и провода на динамики.

При подключении колодки не перепутаешь – у них крепления разной формы. 8 проводов у колодки на динамики. Второй разъем силовой.

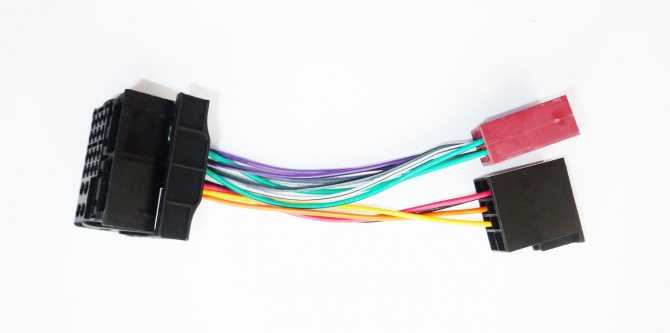

Шаг 3. Если нужно, подключите к ISO переходник для вашей магнитолы. Обычно он идет в комплекте.

Если переходник не нужен, переходим к шагу 4.

Если для акустики нужен переходник, он идет в комплекте. Пример на картинке.

Шаг 4. Снимаем бардачок. Придерживая зажимы для бардачка в верхнем положении, с усилием опускаем бардачок вниз.

Преодолевая сопротивление, тянем крышку на себя – бардачок снят.

Снять перчаточный ящик на Гранте просто, когда знаешь, где находятся его фиксаторы.

Шаг 5. Лезем с фонариком под панель в районе ног переднего правого пассажира. За войлоком сверху находим толстый черный провод – на его конце штекер заводской антенны.

Протягиваем штекер к месту установки магнитолы.

Здесь ищем провод антенны.

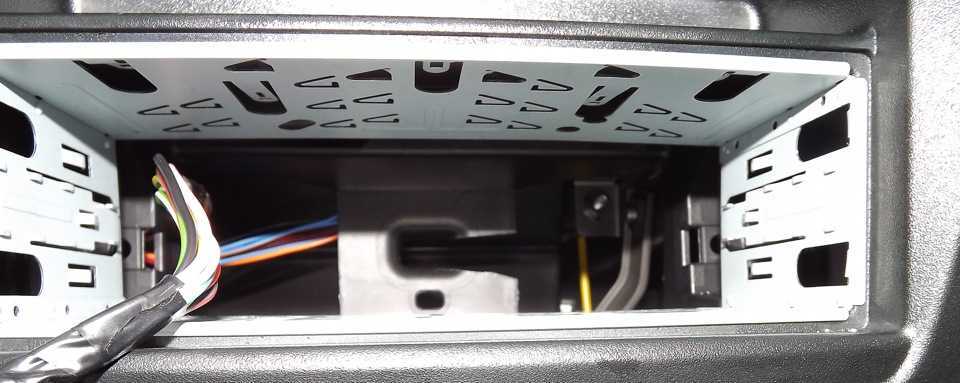

Шаг 6. Устанавливаем металлические салазки для магнитолы. Отверткой загибаем крепления салазок сверху и снизу для надежности крепления.

Эти крепежи фиксируют салазки в проеме панели.

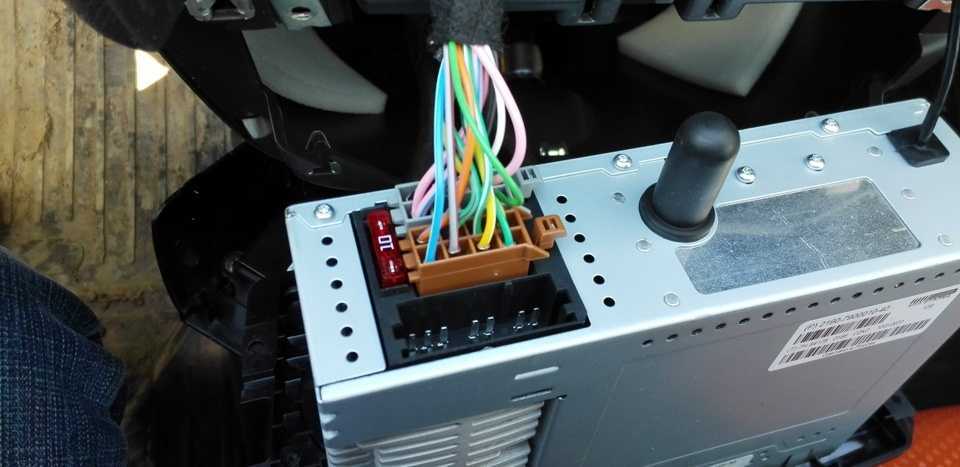

Шаг 7. Подсоединяем разъемы питания, динамиков, антенны к магнитоле. Вставляем ее в салазки до конца. Крепим декоративную пластиковую рамку.

Если планируете ставить усилитель, нужно предварительно протянуть под панелью провода и подвести их к месту установки ГУ.

Что делать, если длины проводов и антенны не хватает

Чтобы обойтись без удлинения проводов, придется помучиться:

1. Суем руку под панель в районе бардачка;
2. Ставим магнитолу в салазки, подводим к штекерам;
3. Вслепую подсоединяем питание, разъем на динамики, провода на усилитель, антенну.

Минусы метода: тратим много времени, процесс муторный и неудобный. Наверняка обдерем запястье.

Плюс: не нужно наращивать провода, которые затем будут мешать установке ГУ, упираясь в заднюю стенку.

Если после установки акустики начал свистеть ремень генератора — решение проблемы здесь.

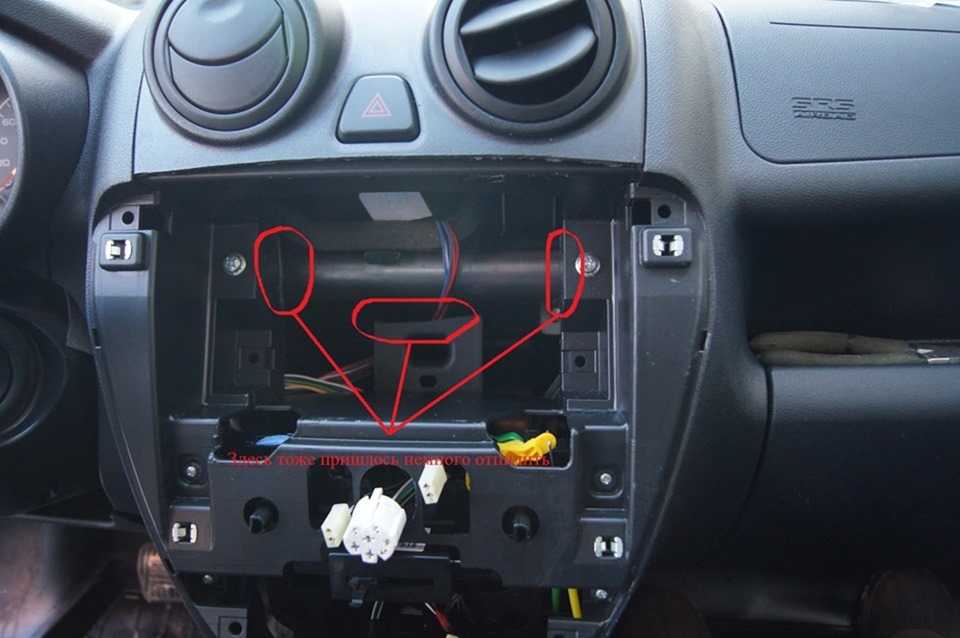

Как видно, сразу за ГУ в Гранте идет вертикальная перегородка, которая сильно мешает при установке вслепую.

Если магнитола болтается в салазках и дребезжит

Бывает, акустика слабо держится в салазках, хотя те сидят крепко. Решаем проблему:

1. используя ключи для демонтажа (идут в комплекте с ГУ) снимаем магнитолу;

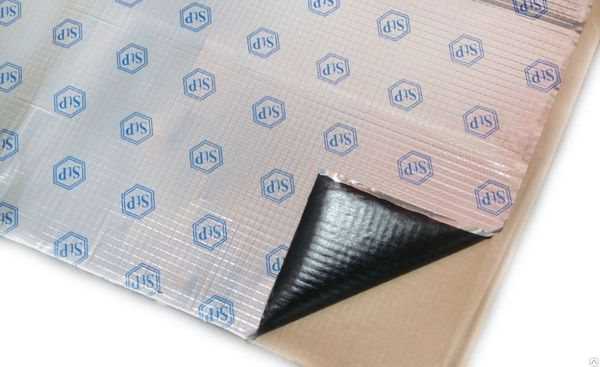

2. берем небольшой кусок вибропласта (фольга на смоляной основе) и проклеиваем им салазки изнутри сверху или снизу – так мы обеспечим полное прижимание магнитофона к салазкам без лишних вибраций;
3. еще раз отверткой прожимаем все крепления салазок: какие-то могли быть недожаты;
4. ставим акустику обратно и проверяем – все лишние вибрации при тряске должны исчезнуть.

Вибропласт помогает не только при шумоизоляции машины.

Как подключить штатную магнитолу Лада Гранта с разъемом 1-DIN

• Работы проводим в салоне машины, предварительно скинув клеммы от аккумуляторной батареи, с целью предотвращения короткого замыкания в цепи;
• Извлекаем пластиковую перегородку – карман. Она прикрывает отверстие, предотвращая попадание предметов внутрь торпеды. Используем отвертку с плоским наконечником для отвинчивания болтов;
• За корпусом перегородки видны два ISO штекера. Колодки с проводами такого типа изготовлены в соответствии с международными стандартами для автомобилей. Более 98% всех автопроизводителей используют стандарт при оснастке технических средств;
• С корпуса аудио блока снимаем металлическую рамку – блок, помещаем ее в полость торпеды.
• Предварительно подключаем колодки с проводами. Посадка в разъемы сопровождается характерным щелчком;
• Вставляем модуль в металлическую рамку.

Особенности монтажа аудиосистемы

При присоединении проводки аудиосистемы следует учитывать некоторые особенности электропитания этого узла. Оно в автомобиле обеспечивается посредством красного и желтого проводов. Задача первого – запоминание настроек аудиосистемы, а задача второго провода – выключение магнитолы, процесс которого зависит от положения ключа зажигания.

Производитель рекомендует использовать параллельный способ соединения обоих проводов, в таком случае аудиосистема будет отключаться только вручную, а влияние на работу магнитолы ключа зажигания исключается.

В Сети можно найти много роликов, где производится установка магнитолы на Гранту видео, но универсального варианта установки аудиосистемы на данный автомобиль не существует. Здесь многое зависит от комплектации Гранты, и чем она богаче, тем меньше головной боли доставляет своему владельцу с установкой магнитолы.

Практически всегда, когда монтируется магнитола в Гранту, установка производится со снятой «минусовой» клеммой на аккумуляторе. Несоблюдение элементарных требований к безопасности может не только вывести акустическое оборудование из строя, но и существенно подпортить всю электрическую систему автомобиля.

В таком деле, как установка магнитолы Гранта спешка никак не может способствовать удачному монтажу, ведь от качественности установки и соблюдения мер безопасности зависит стабильная работа аудиосистемы и хорошее настроение водителя, решившего обзавестись автомобильной «музыкой».

Инструменты:

• Гаечный ключ рожковый на 10 мм
• Отвертка плоская малая
• Нож (при необходимости)
• Паяльник (при необходимости)

Детали и расходники:

Примечания:

Изначально в данной модели машины расчет идет на магнитолу типа 1-DIN. Если же владельцу хочется установить другой тип, более новый, например 2-DIN, нужно будет заняться распиливанием перегородок в самой консоли. А если размер не будет подходить, то в панели придется выпиливать подходящую консольную рамку. Это намного сложнее, чем установка первого указанного типа. Во втором варианте установку лучше доверить специалисту, потому как есть большой риск испортить обшивку салона.

Здесь приведено описание установки магнитолы типа 1-DIN.

1. Снимите минусовую клемму с аккумулятора.

2. Демонтируйте пластиковый карман, установленный на месте будущей магнитолы, воспользовавшись плоской отверткой.

3. Достав карман, на обратной его стороне вы обнаружите слоты где будут вставлены ISO разъемы для подключения магнитолы. Отсоедините разъемы для полного снятия кармана.

4. Теперь снимите с магнитолы металлическую рамку и установите на место, где стоял пластиковый карман. Разгибая усики рамки, зафиксируйте надежно ее на месте.

Примечание:

Подтверждением того, что установка рамки прошла успешно, должен быть щелчок.

5. Произведите подключение разъемов к магнитоле.

Примечание:

Если неправильно подключите магнитолу к разъемам, могут выйти из строя все системы автомобиля, включая, естественно и акустическую систему.

Некоторые производители магнитол делают индивидуальные разъемы. Большинство из них имеют в комплекте штекер с ISO разъемами. Но бывают случаи, когда, ни один из видов не подходит, тогда остается последний вариант – это обрезание проводов. Вы удаляете родные штекера магнитолы и штекера проводки машины и спаиваете их между собой, но обязательно по цветовой расстановке.​

Ошибка многих автолюбителей – скручивание проводков и обмотка изоляционной лентой на клейкой основе. В зимний период эта же изолента от мороза трескается. Вследствие, этого в проводке может произойти замыкание, а оно потянет за собой выход из строя всех электросистем автомобиля.

6. Вставьте автомагнитолу в ранее установленную рамку.

7. Как установить динамики, смотрите здесь.

Легковой автомобиль Lada Granta в базовых версиях не комплектуется акустической системой и проигрывателем. Установка магнитолы на Лада Гранта производится торгующей организацией по заказу будущего владельца. Допускается самостоятельная доработка конструкции машины, а также замена смонтированного оборудования на более качественный аппарат, имеющий расширенный список функций.

Музыка в Ладу Гранту

Проездил на своей Гранте уже 4000 км и совсем недавно купил и поставил в авто себе музыку. В магазинах все это не стал покупать. так как цены там гораздо выше, чем на автомобильном рынке. Искал магнитолу попроще, но в то же время и функциональную, обязательно, чтобы был выход под USB для флешки и других мультимедийных устройств. Походил по рядам, приглянулась одна магнитола Pioneer, обычная с четырьмя выходами под динамики, каждый выход по 50 ватт. Да и выход под флешку тоже был на той магнитоле.

Посмотрел я этот Pioneer, вроде бы нормальная музыка, подсветка зеленая, настроек звучания тоже достаточно, но все таки выбрал в конце концов другую магнитолу, но той же марки. А отличие от предыдущей модели было в следующем: Во-первых подсветка менялась, и можно было установить и красную и зеленую подсветку. Символы на дисплее крупные в отличие от предыдущей модели. И еще, очень большой плюс этой магнитолы, что в комплекте с ней идет микрофон с функцией Bluetooth, а для чего это нужно, сейчас объясню. Если у вас в телефоне и в магнитоле включен Bluetooth, то при входящем звонке на ваш телефон, вызов автоматически переадресовывается на магнитолу, музыка автоматически выключается, и собеседника можно услышать в колонках магнитолы, а вместо микрофона в телефоне используется отдельный микрофон, который идет в комплекте с магнитолой и устанавливается на панели автомобиля.

Очень удобная функция, но за нее пришлось переплатить к стоимости предыдущей модели, плюс еще 1000 рублей, но что не сделаешь ради комфорта за рулем. Ведь каждый знает, как часто происходят аварии на дорогах из-за того, что во время вождения человек одновременно разговаривает по телефону. А с помощью этой функции в Магнитоле моей Лады Гранты, теперь можно не волноваться, телефон теперь всегда будет лежать в подстаканнике, а магнитола все сделает за тебя.

Акустику для своей новой магнитолы тоже выбирал недолго по совету одного владельца Лады Гранты, так как не любитель громкой музыки, планировал взять только передние колонки, да и чтобы стоимость их была не дороже 1000 рублей. В принципе за эту цену взял просто отличные колонки Kenwood по 35 Ватт каждая. Конечно на всю громкость не включишь, не очень приятный звук доносится из динамиков, но даже на 1/4 от всей громкости редко включаю — этого вполне достаточно, не думал, что такие колонки будут так громко и четко звучать.

Покупкой доволен, в принципе, что хотел, то и взял, можно сказать, даже больше. Звук отличный, настроек в магнитоле тоже выше крыши, и самое главное — это безопасное вождение благодаря микрофону в магнитоле и функции Bluetooth. Поставил еще антенну для приема радиосигнала, работает тоже идеально — все радиоканалы, которые есть в городе ловит безупречно, хотя антенна недорогая, которая клеится на лобовое стекло. Ну а пока буду дальше украшать свою ласточку, так сказать наводить марафет и небольшой тюнинг.

Приступаем к установке

Для установки магнитолы нужно снять центральную консоль. Снимается она легко, достаточно лишь поддеть ее снизу и немного надавить. После следует отключить все провода, подключённые к дополнительному оборудованию. Чтобы новое аудиоустройство при установке утопилось в панель, нужно удалить ножевкой перегородку. Ведь стандартные размеры посадочного места в Granta обычно рассчитаны под размер 1 DIN. Иногда также требуется немного укоротить переходный фланец, ведущий на центральные сопла вентиляционной системы. Это никак не навредит ее работе.

Центральная консоль в разобранном виде

При установке следует руководствоваться рекомендациями из инструкции и использовать прилагаемые к гаджету провода и переходники. Иногда может потребоваться приобретение дополнительных элементов. Это будет понятно из схемы подключения магнитолы. Обычно подключение занимает совсем немного времени.

После подключения и проверки работоспособности устройства следует собрать центральную консоль. Для этого следует установить все кнопки и сопла вентиляционной системы, а также блок управления отопителем со старой консоли. Сопла и кнопки необходимо зафиксировать защёлками до щелчка, а блок закрепить двумя винтами.

Консоль крепится к приборной панели четырьмя зажимными скобами. Они могут идти в комплекте или докупаются отдельно. Рамка при установке фиксируется изнутри защёлками.

Консоль необходимо зафиксировать до щелчка. Также следует закрепить её винтами. После этого на ней защёлкивается декоративная рамка. Магнитола установлена!

Установка завершена

Прошивка магнитолы Лада Гранта люкс, своими руками

Для этого нам понадобятся:

• Приемник GPS;
• 3G модем Huawei;
• SD карта;
• USB – разетвитель(хаб).

Сама же процедура, по прошивке магнитолы Лада Гранта люкс, очень проста.

1. Прежде всего, следует очистить SD карту от предыдущей информации, в ФАТ16.
2. Копируются информационные данные (файлы) прошивки (Chain.bin, chain.lst, NK.bin, TINYNK.bin) в корневую папку SD карты. Корневая папка — сама карта памяти, без внутрилежащих папок. Открывается при включение в работу флешки или любого другого носителя.
3. Извлекается из USB порта флеш — карта.
4. Карта SD вставляется в мультимедийную систему автомобиля.
5. Автомобильная магнитола Лада Гранта Люкс, перезагружается. При этом, в течение 15 секунд удерживается кнопка громкости.
6. В ходе перезагрузки происходит обновление, после завершения которого авто проигрыватель загружается в режиме рабочего стола.
7. Перемещаемся в режим регулировки функций экрана.Нажимаем на значок Calibration/Recalibrate, и жмем второй раз, на сам экран, в то время, когда происходит обратный отсчет на дисплее устройства.
8. Перезагружаем систему еще раз, но уже со вставленной SD картой.

Прошивка штатной магнитолы Гранта люкс завершена.

Возможные неполадки операционной системы после прошивки

Очень часто, после того, как установка улучшенной версии ОС 2015 года на мультимедийную систему автомобиля Лада Гранта Люкс закончена, происходит зависание магнитолы на эмблеме производителя Лада. Это может происходить по причине того, что в USB – порт вставлен какой-либо носитель информации.

Также проверьте, создан ли в корневой папке USB пустой эксплуатационный файл, который после перезагрузки выводит на монитор рабочий стол Windows.

Переформатируйте или вообще замените CD карту и повторите пере прошивку с самого начала по предложенной схеме.

Если рекомендованные нами действия не помогли, попробуйте отключить электропитание магнитолы, минимум на пять минут.

Кстати! Все операции связанные с переустановкой программ на штатной магнитоле, установленных в заводских условиях, вы совершаете под свою ответственность. Заводская гарантия производителя в данном случае, аннулируется.

Стоковые (стандартные штатные) прошивки на мультимедийную систему установленные в автомобиль Гранта Люкс, как и разнообразные по уровню исполнения и функциональности, модифицированные, самодельные версии базовой операционной системы Виндоус, можно в огромном количестве найти на многочисленных автомобильных форумах в сети интернет.

Нужно отметить, что официальный производитель АвтоВАЗ, особой информации по этому поводу не предоставляет. То есть, сама информация по прошивкам на официальном сайте присутствует, но не обновлялась с момента выхода первой модели самого автомобиля.

В силу этих обстоятельств, автолюбители вынуждены сами находить и делиться вариантами прошивок с остальными желающими обновить ОС своих авто, для более качественного пользования всеми заявленными производителем опциями и функциями.

Предлагаем вашему вниманию, видео инструкцию, как скачать прошивку магнитолы Лада Гранта люкс на 4 PDA, с последующей установкой на ММС.

Элементы акустической системы и выбор сабвуфера

Автомобильный сабвуфер — это элемент акустики автомобиля, предназначенный для воспроизведения низких частот звука, чаще 20-120 Гц. Данный элемент влияет на качество других компонентов акустики, не допускает их перегруза. Выбор сабвуфера обязан преследовать одну цель — сделать акустическую систему точнее и сильнее в звуковом диапазоне. Сабвуферы могут быть закрытого и открытого типа. Чем больше по размерам открытый сабвуфер, тем значительнее давление звука. Закрытый имеет форму ящика, в который нет доступа воздуха, поэтому звук слабый.

На каком сабвуфере остановить свой выбор? В первую очередь при покупке следует знать параметры головки.

1. Самая приемлемая для сабвуферов — пониженная частота.
2. Абсолютная качественность (Qts) — соответствие мощности подвижности динамика и эхорезонатора. Низкая мощность расценивается приблизительно в 0,35, большая — до 0,5.
3. Равнозначный габарит (Vas) — число, определяющее твердость подвеса, калибровку динамика и толщину воздушной прокладки, влияющие на него. Данный габарит подчиняется существующему объему, легкости диффузора и жесткости подвески. В этом случае возможны варианты.
4. Радиочастотный размер сабвуфера определяется примерно в 40-200 Гц и включает в себя небольшой ряд октав, где имеет место углубленный, умеренный и сверхвысокий басовый звук. Значение сабвуфера с большим диапазоном сверхвысоких басовых голосов — 20-80 Гц.
5. Уровень состояния, с этим хорошо справляются составные части аудиосистемы. В разъединении спектра и фильтровки, невостребованных аудиосигналов, принимают участие фильтры. Сверхвысокие звуки передаются на акустику и ослабляются на сабвуфере.

1. Предельный звуковой напор — это максимум звонкости сабвуфера.
2. Чувствительность, от высоты индекса которой зависит быстрое уменьшение загрузки усилителя и значительный звуковой напор при минимуме затрат мощности. Самая идеальная восприимчивость

90 Дб.

Размеры НЧ-динамика. Немаловажная мера по некоторым показателям, потому что отбор сабвуфера должен соответствовать конструкции кузова автомашины. Производители магнитол для седана Лада Гранта рекомендуют отправлять порт ФИ и динамик саба в заднюю часть машины, а сабвуфер — в салон. Для хэтчбека установка порта фазоинвертора и сабвуфера происходит в багажном отделении и вверху. Для универсала сабвуферы с фазоинвертором и динамиком отправляются назад.

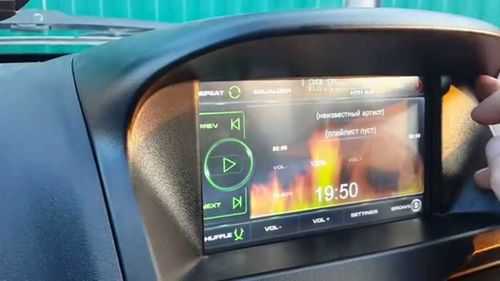

Штатная для Гранта FL рестайлинговая мультимедиа S185

Выбрав для замены кнопочной магнитолы преимущества большого (9 или 10 дюймового) экрана линейки мультимедиа серии S185 производства Winca покупатели получают:

• высокую четкость дисплея и защитное стекло – это снаружи;
• а внутри – наличие премиум класса FM-тюнера;
• а также 4 канального усилителя звука.

Помимо этого, мультимедиа система обладает:

• максимально низкой стоимостью;
• современным дизайном;
• надежностью, как электроники, так и сенсорного оснащения, а также элементной базы.

Данная аудиосистема как нельзя, кстати, подходит для тех из нашего гаражного племени кому важен отличный прием FM радио на трассах даже на максимальном удалении от городов-миллионников. Да и для собственно ручного монтажа имеется в комплекте все необходимое, начиная от рамки-адаптера и антенны и, заканчивая различными CAN-шинами и крепежом.

• дисплей – наиболее чувствительный, а именно TouchScreen;
• с хорошей яркостью и разрешением (1024/600);
• с емкостными и морозостойкими опциями управления Multi Touch;
• с операционкой Android 8.1;
• с наличием Spreadtrum 8141E в виде 4 ядерного процессора;
• с 1 Гб оперативкой;
• с 16 Гб встроенной памяти;
• с навигацией GPS;
• и с прочими, как штатными, так и с нештатными функциями типа опций мульти-руля, автозажигания и другими помощниками, наличие которых необходимо уточнять у продавцов.
