Как снять торпеду на гранте видео

Часть первая находится тут

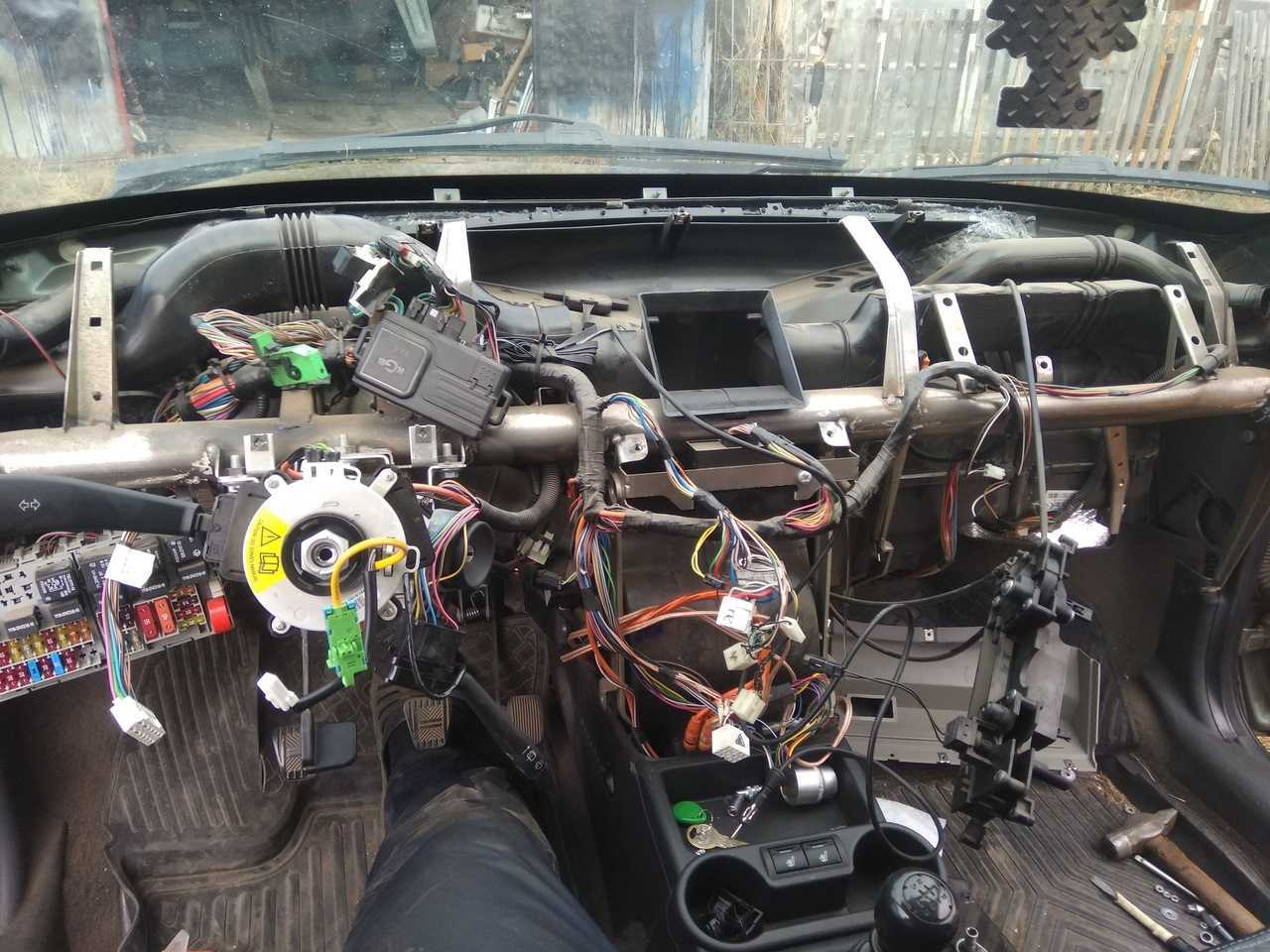

Мы разбираем автомобиль, снимаем торпеду, шумим все и сейчас находимся на стадии обратной сборки с попутно выполняемой шумоизоляцией и дополнительными феничками.

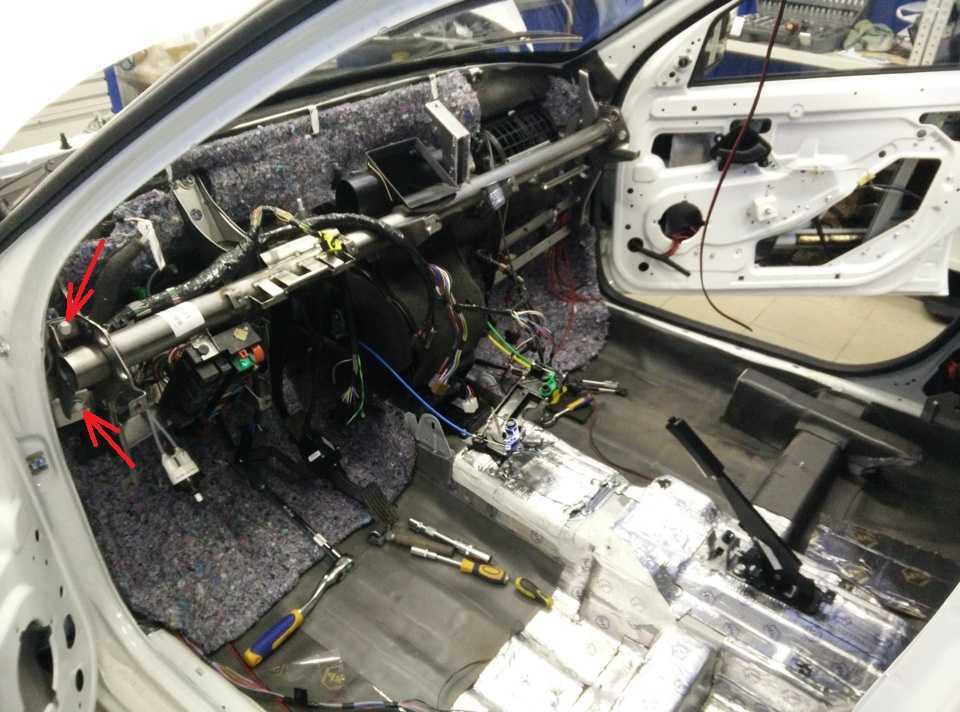

И так продолжаем потихоньку обклеивать вибропластом пол автомобиля.

После заклейки моторного щита вибропластом заклеиваем весь щит Бипластом. С ним есть наибольшие шансы, что торпеда встанет обратно на свое место. Этим-же материалом обклеиваем печку и патрубки воздуховодов.

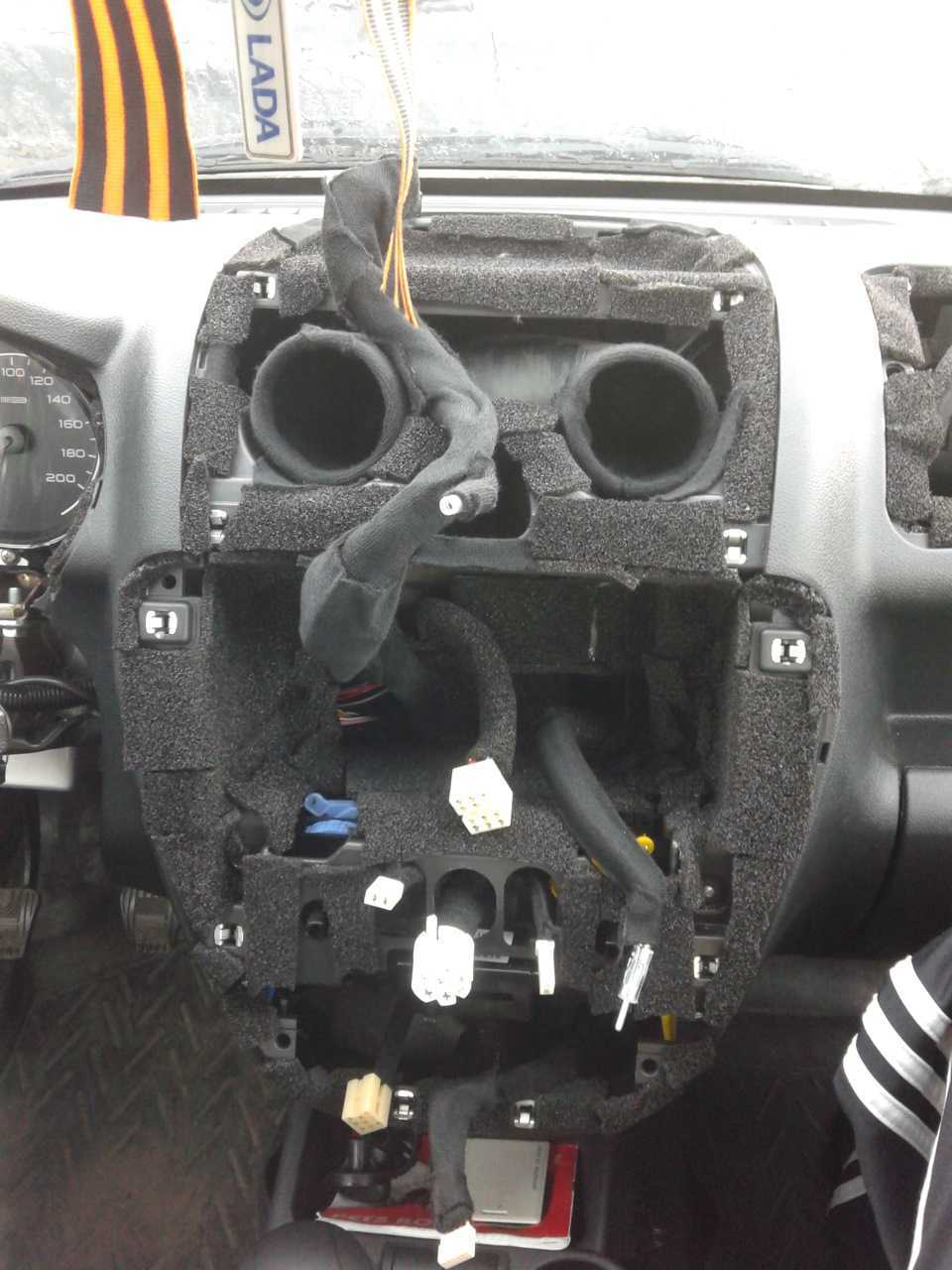

Утяжеляем торпеду вибропластом и проходим бипластом сверху. Края торпеды прокладываем антискрипом — он же маделин.

Одеваем штатную шумоизоляцию обратно на моторный щит и начинаем проходить спленом пол. По поводу этого материала ходят разные слухи, что скрипит почти сразу и влагу набирает, но пока катаюсь почти 3 месяца, все в порядке, нигде не скрипит пол.

Набрасываем проводку для концевиков и активаторов дверей, тащим назад усилок, видеокамеру и прочие штуки. Общий вид до сплена вот так.

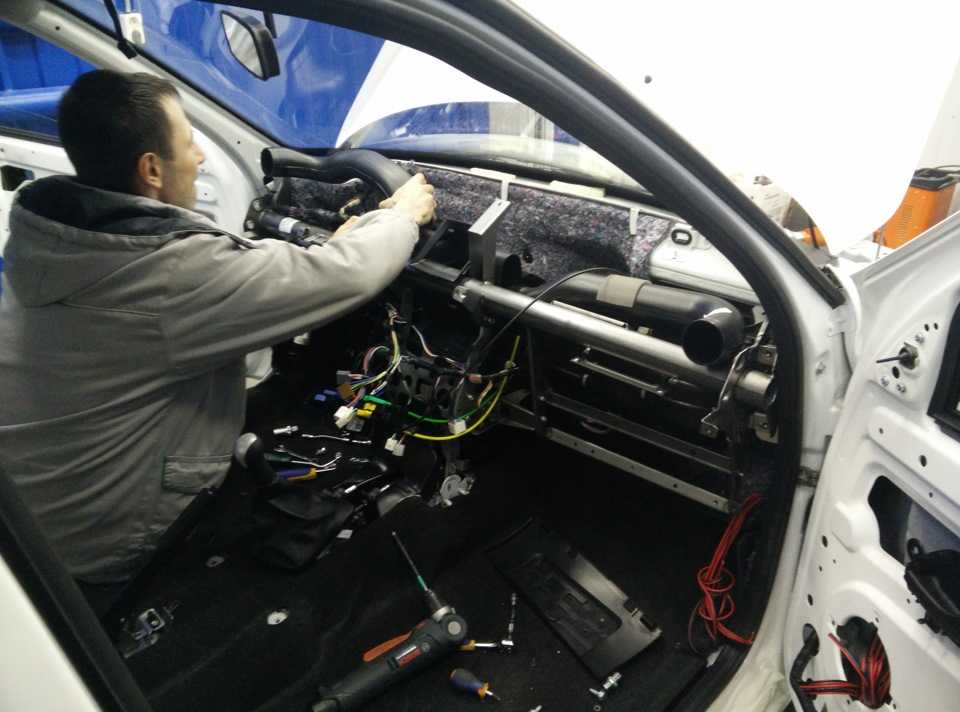

Набрасываем обратно балку торпеды, прокладываем проводку под обогревы сидений, музыку и сигналку. Не забываем делать резервы проводов для будущих выдумок. И продолжаем укладывать сплен.

После укладки сплена укладываем назад штатную шумку, любуемся, курим

Ну а дальше набрасываем пол и начинаем заниматься с дверями.

Набросили подножную магнитолу, что-бы было не скучно, зашумили пенки дверей акустическим вибропластом, далее поставили кольцо под динамик и приготовились закупорить внутренние отверстия двери вибропластом. Сама обшивка двери шумилась виброй, затем бипластом и по краям маделином (Антискрип). Поставили подиумы под динамики и собрали двери.

Ну и совсем настроение поднялось, когда торпеда села на место, все провода нашли свое место и началась уже сборка салона.

Далее уже не снимали, подобно полу в салоне закончили багажник, проклеили виброй и маделином пластиковые панели стоек, заднюю полку, поставили назад ремни, и собрали. Приехала магнитола ММС 2190, ее поставили. Как наигрались с “чудо-теликом” установили в сидения обогревы и поставили сидения на места. Далее пришел видеорегистратор и о нем хочется рассказать отдельно.

Снятие панели приборов (торпеды) на автомобиле Лада Гранта производят для ее замены на новую в случае сильного повреждения или замены составных элементов, а так же при проведение различных работ, при которых наличие торпеды будет мешать. Для выполнения ремонта потребуются торцовые головки на «13» и «24», а так же две отвертки с плоским и крестообразным лезвием.

Подключение штатных магнитол

Многие потребители, которые покупают штатные магнитолы для Лады, интересуются: если я возьму всю комплектацию мультимедиа для своей машины, смогу ли самостоятельно выполнить установку всей мультисистемы. Давайте попробуем это сделать. Также ставить всю аппаратуру в салон, может быть необходимостью номер 1, поскольку модельный ряд Лады, в основном продаётся без начальной комплектации всей стереосистемы в полном сборе.

Откроем небольшой секрет перед установкой

Для начала необходимо приобрести всё для сборки вашего нового аппарата. Закупить всё необходимое можно в автомагазинах либо на авторынке. Ещё вариант, интернет сайт, здесь даже возможно обзавестись техникой в улучшенных вариантах, с новыми версиями. В таких магнитолах найдётся весь полный функционал, включая все навигационные системы, полную карту России. К тому же, интернет магазин сможет предложить вам новейшую магнитолу Лада Гранта Люкс.

Обычные стереосистемы смотрятся не так стильно в салоне Лады Гранта, а вот с люксовая панелька придаст изысканный и шикарный вид. Да и стоимость вполне бюджетная.

Первые шаги

Перед установкой разберёмся, что собою представляет весь процесс. Ниша, под магнитолу сделана так, чтобы после всех работ виделась только панель управления. Больше ничего лишнего.

Используя плоскую отвёртку, снимите пластиковый чехол, который защищает полость аудиосистемы.
Посмотрите, что внутри – должны увидеть несколько разъёмов, они то и предназначены для подключения устройства.
На магнитоле должна располагаться рамка крепления. Её необходимо снять и поставить на карманный отсек.

Дальше мы переходим к подключению магнитолы. Для этого просто вместе подсоединим два разъёма и ставим стереосистему на место. Вот так просто устанавливается автомагнитола Лады Гранта. Динамики можете установить хоть сзади либо с боку передних дверей. Для этого достаточно вырезать два отверстия под них.

Штатная магнитола для гранты

Прошивка

Почему-то многие автолюбители предпочитают пользоваться штатной автомагнитолой Лады с прошивкой. Хоть она никак не влияет на качество звука, но факт остаётся не в пользу оригинала. Также при использовании прошивки хоть модели Люкс или 2 дин, можно получить дополнительные функциональные возможности. К тому же данный сервис даёт возможность появления дополнительных функций, которыми не владеет обычный интерфейс.

Приступаем к процессу

Нам необходима будет SD карта с использованием форматирования FAT. Можно воспользоваться такой же картой при форматировании в exFAT. Перед всем процессом обязательно скачиваем прошивку. Это можно сделать здесь. Когда всё скачали, дальше занимаемся копировкой файловых документов в корневой директорат SD-карты. Перед этим сохраняем полученные материалы на флэшку. Дальше полученные данные переносим в память нашей автомагнитолы. Выполняется перегрузка.

Прошивка магнитолы

Как только мы видим, что шкала статуса перезагрузки находится в полном объёме, значит, можем пользоваться новыми расширенными возможностями нашей штатной магнитолы Лада Гранта Люкс, 2 дин.

Теперь вы знаете все тонкости по всем функциям, установки и прошивки штатных магнитол Лады Гранта Люкс, 2 din и других моделей аудиосистемы данной марки автомобиля. Если вы думаете, что не в состоянии сами одолеть все необходимые настройки, то можете в интернете поискать умельцев, которые специализируются под создание вашего личного меню для всей системы. Есть данные, что они научились выполнять интерфейс, где могут убрать, например, радиоприёмник с самой системы, использовать прямо необходимые функции.

Запомните. Также прошивка иногда требует калибровки экрана, перед работой аналогового меню.

Вот и всё, что смогли вам рассказать. Если следовать полученным инструкциям, всё дело будет сделано быстрее, а вы обязательно будете наслаждаться обновленной штатной магнитолой Лада Гранта 2 дин, Люкс.

В Ладе Гранте уже с завода выполнена стандартная аудиоподготовка машины, провода для питания и динамиков проложены, поэтому установка и подключение магнитолы не представляет особых трудностей. Пространство для установки, в консоли передней панели автомобиля, рассчитано на установку автомагнитолы формата 1-DIN . Для монтажа не потребуется какой-либо инструмент, все размеры уже выполнены в соответствии с общепринятыми стандартами корпусов. При установке автомагнитолы формата 2-DIN необходимо будет выпилить перегородку и приобрести рамку для консоли под размеры вашей аудиосистемы.

Как поменять датчик спидометра

Датчик скорости (ДС) предназначен для получения информации о количестве оборотов, передаваемых с коробки передач на ведущие колеса автомобиля с последующим ее преобразованием в электронный сигнал, и передачей на электронный блок управления (ЭБУ). ДС оснащаются только инжекторные авто. Предшественником датчика скорости был механический привод спидометра, которым оборудовались все карбюраторные двигатели.

Автомобили ВАЗ 2110 в зависимости от года выпуска укомплектованы разными видами датчиков скорости. Старые модели оборудованы датчиком с механическим приводом (штоком с шестерней), новые (после 2006 года) имеют полностью электронную конструкцию.

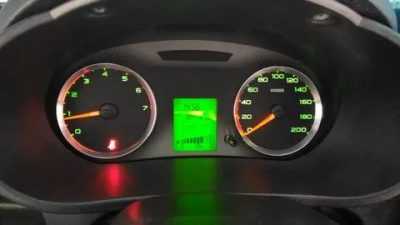

Замена приборной панели лада гранта

Как известно АВТОВАЗ на новых Грантах и Калинах убрал с панели шкалу температуры ДВС и оставил только лампочку перегрева, но если она загорелась, то это уже начало конца. Поэтому в люксовых комплектациях в показания бортового компьютера все так было добавлено отображение температуры охлаждающей жидкости (ТОЖ), а для всех остальных предполагается только колхоз в виде установки дополнительных экранов место заглушек кнопок или внешних Бортовых компьютеров.

Сначала выясняем, какой версии прошивка зашита в щиток приборов.

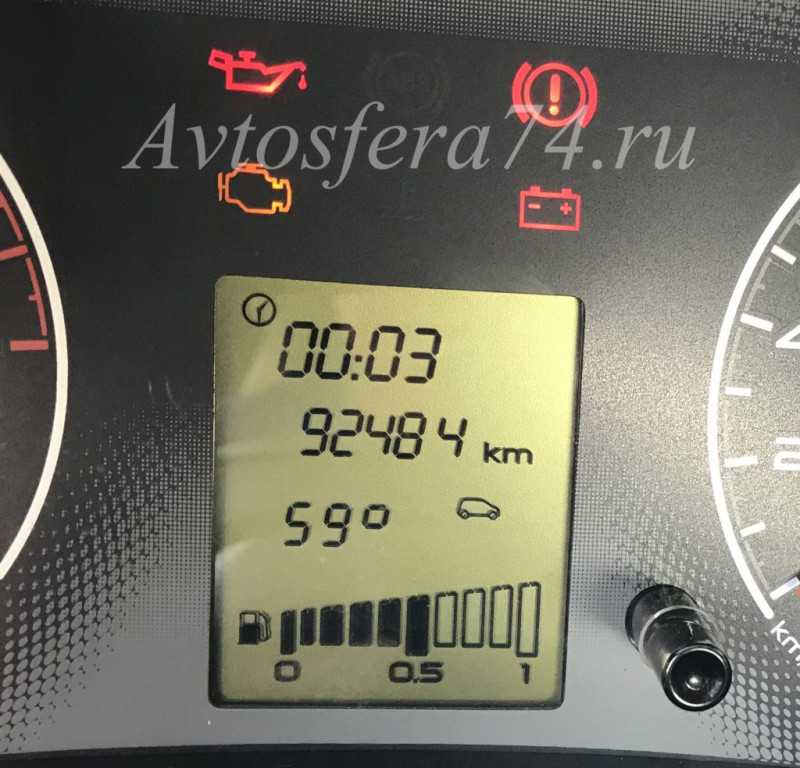

при выключенном зажигании нажимаем кнопку сброса суточного пробега на панели и не отпуская ее включаем зажигание, включается сервисный режим панели при котором загораются все индикаторы и начинают двигаться стрелки
отпускаем кнопку и нажимаем еще один раз. На дисплее появятся цифры это и есть версия ПО

Первые цифры (2190 или 2192) указывают на модель автомобиля (Гранта или Калина 2). Далее следуют цифры 00, 20 или 40, которые расшифровываются как «стандарт», «норма» или «люкс» соответственно.

А теперь пользуясь таблицей ниже можно посмотреть возможно ли прошить вашу панель чтоб она отображала температуру.

ВЕРСИИ ПРОШИВОК ПАНЕЛЕЙ ПРИБОРОВ ЛАДА ГРАНТА И КАЛИНА 2

Вот пример прошивки панели гранты Норма. Изначально панель зашита прошивкой 090

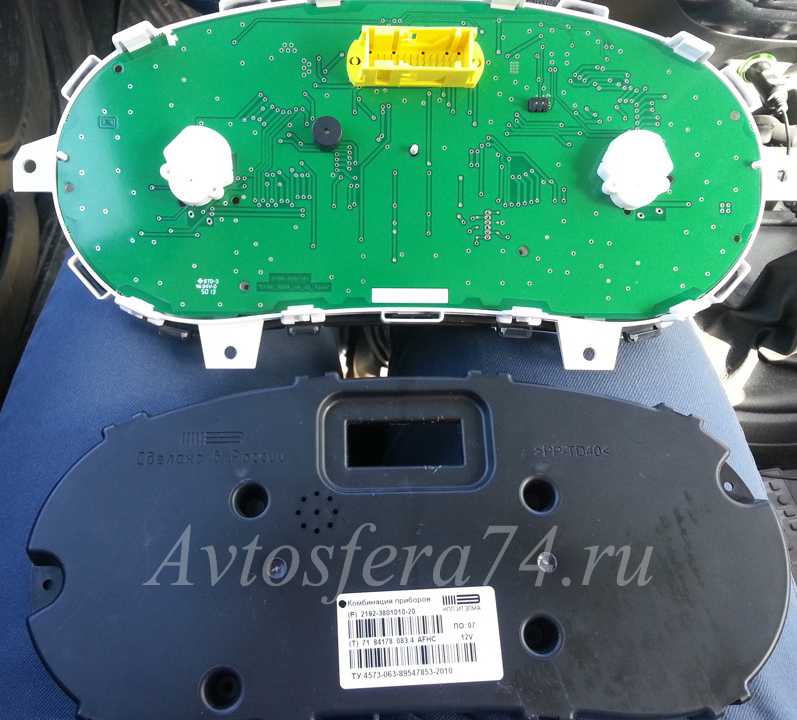

Вытаскиваем панель, снимаем заднюю крышку, и подключаем программатор к специальному разъему на плате панели.

Заливаем новую прошивку и идем пробовать в машину. Как видим версия обновилась теперь установлена прошивка 092

И кнопками на правом переключателе переключаем показания бортового компьютера и видим, что появилась отображение индикации температуры.

При подготовке данной статьи была использована информация с

Как мы знаем, на стандартной комплектации панель приборов без БК.

В общем с месяц назад, приобрёл себе комбинацию приборов от люксовой гранты б/у. Хотелось что бы БК появился.

Так как приборка была б/у, то она работала не корректно. А именно горела индикация АБС, не исправного тормоза и трансмиссии.

В общем прошивку решил залить от калины 012, повёлся на подсказчик переключения передач. Сразу скажу, что его не появилось, по какой причине — не знаю.Прошивка ЭБУ у меня I484GR15, такая же стоит на машине брата на 025 комплектации, там это всё работает. Так же на 025 комплектации стоит 2-х дисплейная приборка и другой подрулевой переключатель с джойстиком.Может нет подсказчика, потому что нет переключателя с джойстиком? Но для этой приборки он не нужен вроде.Шил с функцией EraseMass, чтобы стереть всё лишнее, пробег восстановил, иммо активировал по новой. Индикаторы абс, тормоза и трансмиссии потухли, так как у меня их нет, всё вроде бы нормально, но вот индикация ближнего и дальнего света не появилась. Почему? Не понятно…Ещё отличия, на ПО-38 поворотники пищали, а на 012 нет.

Приборную панель Гранты или Калины можно назвать современной. Подтверждением этому может быть не только ее внешний вид, но и использование для подсвечивания показаний и индикаторов светодиодов, а не ламп. Рассмотрим, каким образом можно изменить штатный зеленый цвет подсветки щитка приборов.

Снятие панели приборов в сборе с отопителем

Снимаем панель приборов в сборе с отопителем для замены радиатора отопителя, снятия электродвигателя вентилятора отопителя, а также для снятия отопителя в сборе. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Сливаем охлаждающую жидкость из системы охлаждения (см. «Проверка уровня и замена охлаждающей жидкости»). Снизу автомобиля..

. головкой «на 8» ослабляем затяжку хомутов. . и отсоединяем шланги от патрубков радиатора отопителя, проходящих через щиток передка.

Высокой головкой «на 10» отворачиваем гайку крепления отопителя к щитку передка. Вынимаем салонный фильтр (см «Замена фильтрующего элемента системы вентиляции и отопления»).

Крестообразной отверткой отворачиваем четыре самореза крепления корпуса фильтра. Отворачиваем гайки крепления рулевой колонки и опускаем колонку на пол (см. «Снятие рулевой колонки с электроусилителем»). Отсоединяем наконечники проводов от выключателя сигналов торможения (см. «Снятие выключателя сигналов торможения»). Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола»).

Разъединяем семь колодок жгутов проводов за блоком реле и предохранителей.

Головкой «на 13» отворачиваем с обеих сторон болты крепления кронштейнов консоли к туннелю пола.

Под передними сиденьями высокой головкой «на 10» отворачиваем гайки крепления воздуховодов, направляющих воздух к ногам пассажиров заднего сиденья и снимаем воздуховоды со шпилек (для наглядности сиденье снято).

. и снимаем торцевую заглушку с правой стороны панели приборов. Снимаем заглушку с левой стороны

Головкой «на 13» отворачиваем по два болта крепления панели приборов с обеих сторон. Снимаем левую и правую обивки передних стоек (см. «Снятие облицовки панели приборов»).

Крестообразной отверткой отворачиваем саморез правого крепления передней облицовки панели приборов. Аналогично отворачиваем саморез левого крепления облицовки.

Снимаем переднюю облицовку панели приборов, преодолевая сопротивление семи пружинных держателей.

Головкой «на 10» отворачиваем семь гаек крепления панели приборов перед ветровым стеклом (три гайки слева на фото не видны).

Головкой «на 13» отворачиваем два болта крепления поперечины панели приборов к кронштейну педалей.

Головкой «на 13» отворачиваем третий болт крепления поперечины панели приборов к кронштейну педалей.

Панель приборов (вид сзади)

: 1 — электродвигатель вентилятора отопителя; 2 — кожух вентилятора отопителя; 3 — заслонка рециркуляции воздуха; 4— воздуховоды; 5 — кожух отопителя; 6 — подводящий патрубок радиатора отопителя; 7 — отводящий патрубок радиатора отопителя

Головкой «на 13» отворачиваем две гайки (под ветровым стеклом) крепления поперечины панели приборов к кузову. . и снимаем наконечник «массового» провода со шпильки. Отсоединяем колодку жгута проводов от блока управления двигателем (см. «Снятие контроллера»). Сдвигаем воздуховоды, подводящие воздух к ногам пассажиров заднего сиденья, к задней части автомобиля отсоединяя их от отопителя

Отводим панель приборов от щитка передка.

. и разъединяем колодку жгута проводов за отопителем. Вынимаем панель приборов в сборе с отопителем из салона. Снимаем контроллер с отопителя, чтобы при работе не повредить его (см. «Снятие контроллера»). Устанавливаем панель приборов в обратной последовательности. При установке панели приборов следим, чтобы патрубки радиатора отопителя вошли в отверстие в щитке передка. Заливаем охлаждающую жидкость в систему охлаждения и доводим ее до нормы (см. «Проверка уровня и замена охлаждающей жидкости»).

Для процесса снятия накладки на Калине нам понадобится крестовая отвертка, запас времени и много терпения как говорится терпение, и труд всё перетрут. Процесс сразу можно отметить не из самых лёгких.

С обеих сторон кнопки аварийки, находятся заглушки, надавливаем на них с обратной стороны.

Откручиваем два крепления, которые находятся под заглушками.

Потом снимаем три кнопки управления регулировками отопителя, они отмечены на картинке цифрами. Для снятия нужно с небольшим усилием потянуть их на себя.

От аварийной сигнализации отсоединяем провод. Теперь нужно тянуть на себя накладку начинаем с самого низа, минуя препятствия в виде металлических фиксаторов, вытягиваем накладку с посадочного места. Для того чтобы снять её полностью нужно освободится от всех проводов которые ведут к лампам освещения и регулятору скорости вращения вентилятора печки.

После этого всё снимается без особых усилий, установку производим в обратном порядке, при установке придётся повозиться.

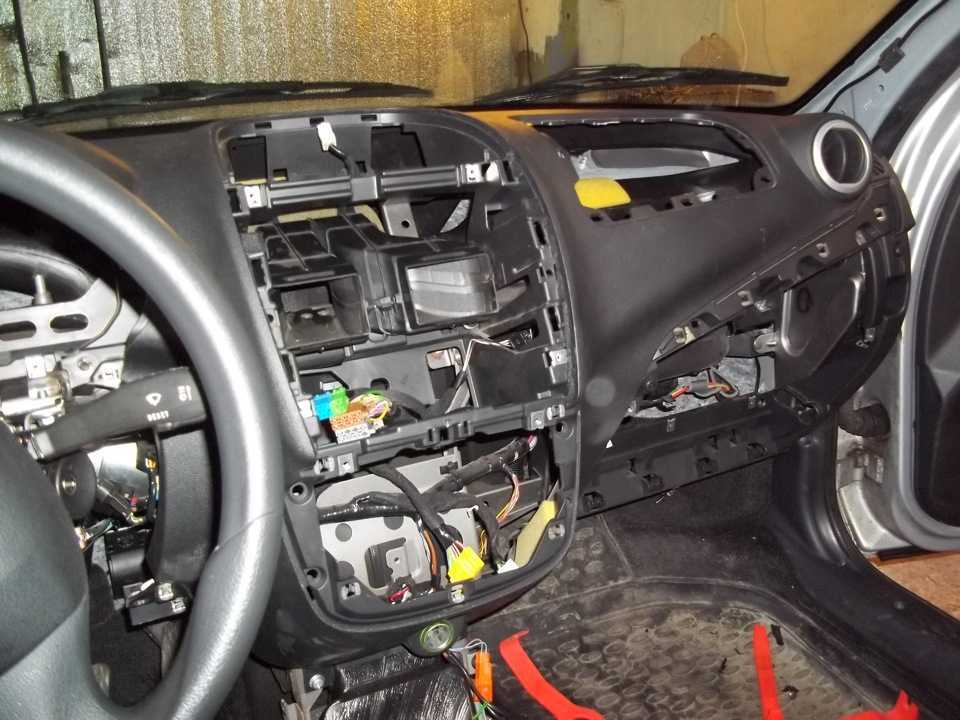

как снять панель магнитолы на гранте

https://youtube.com/watch?v=OgemQ6xieME

Пространство для установки магнитолы в консоль панели приборов автомобиля Лада Гранта рассчитано на 1 DIN-овую магнитолу.Теперь необходимо снять с магнитолы металлическую рамку и установить на место где стоял пластиковый карман. Найдено 231 видео. Калина2 Как разобрать и снять панель магнитолы (MMC). Загружено 5 октября 2013.Загружено 16 августа 2015. Подробности можно посмотреть тут. Гранта. Снятие подковы. Загружено 18 мая 2015. Снимаем центральную накладку консоли панели приборов. Далее снимаем крышку вещевого ящика.Как снять блок управления заслонками воздуховодов Лада Гранта. Как снять панель приборов Ваз 2106. Тем не менее, снять щиток магнитолы не получится, если не демонтировать перед этим панель «климатики». Под ней находятся метрические винты (A, B), которые крепят щиток медиацентра снизу. Как правильно снять магнитолу без специальных ключей. С проблемой снятия магнитолы в машине сталкивается немало автомобилистов.Первым делом снимается лицевая панель магнитолы. Чтобы вытащить автомагнитолу, воспользуйтесь тем же алгоритмом После того, как вы сняли крышку, закрывающую место магнитолы, увидите два разъема.

Из них один — питающий, а второй для присоединения колонок в дверях.как установить на заднею панель гранты колонки там нет не одного провода. Как снять штатную магнитолу с приоры. Шумоизоляция: Панель щитка передка 2. как открыть крышку заглушку подушки безопасности на гранте и калине 2.Обзор штатной магнитолы Лада Гранта Лада Калина 2. Прошивка БК ШТАТ Х1- Granta.

Снятие центральной консоли (накладки). Для того, чтобы снять центральную консоль (черную накладку на панели приборов) Лады Калины, намПервым делом необходимо извлечь корпус магнитолы, если она у вас установлена, и отсоединить подключенные к ней провода. Снимите магнитолу с панели, отключив все подходящие сзади к ней разъемы жгутов проводов. 4. Снимите центральную накладку панели приборов Лада Гранта. Рассмотрим простую инструкцию, которая позволяет снять магнитолу Гранты за 1 минуту.и отсоедините провода USB и антенны от задней части магнитолы, просовывая руку через правую часть панели. У многих владельцев Лада Гранта иногда возникает необходимость снять центральную накладку на приборной панели. Причины этому могут быть разные, как устранение излишних скрипов, так и установка магнитолы. У многих владельцев Лада Гранта иногда возникает необходимость снять центральную накладку на приборной панели.Если снять магнитолу не получается, то можно оставить ее на панели, однако не тяните резко, когда отщелкните накладку. Наверх. Лада Гранта МАГМА Бортжурнал Установка штатной Мультимедиа от ГрантыЗначит все по порядку и поэтапно: Первым делом нужно снять «Нормовскую» центральную консоль панели.У кого уже была установленна магнитола, снимаем ее и отсоединяем. 3. Снять головное устройство аудио системы (магнитолу) и отключить от него колодку с проводами.Рисунок 11.13. Расположение винтов панели Лада Гранта.Декоративная панель приборов (вид с внутренней стороны): Установка панели Лада Гранта. Итак, для начала нам необходимо снять центральную панель Гранты, так как качественно покрасить ее не снимая довольно проблематично.2дин магнитола на гранту говорит . Сегодня устанавливал 2din магнитолу на свою гранту (лифтбек, норма). Может в руководстве по эксплуатации указано? Или на спецфорумах. а что заплатить в автосалоне -денег жалко ——там вытащут и поставят магнитолу. Заглушка это которая коробочка стоит вместо магнитолы? Снятие форсунок на Гранта, Лада Калина-2, Лада Кросс. Снятие декоративной накладки, штатной магнитолы, блока управления отопителем на Mazda Demio DW3W.Как снять накладку центральной консоли панели приборов Лады Калины. Установка автомагнитолы в Лада Гранта. С магнитолы снимается металлическая рамка и устанавливается на то самое место, откуда был демонтирован карман. Разгибаем усики рамки и надежно ее фиксируем. Снятие и установка магнитолы автомобиля Лада Гранта. Подготавливаем автомобиль для выполнения работы. Отключаем минусовую клемму аккумулятора. Снятие магнитолы. Рис. 1. Снимаем облицовку 1, рисунок 1, накладки консоли панели приборов LADA Granta Luxe SE с панелью от Калины Установка магнитолы, антенны, динамиков в Лада Калина 2011г Автомагнитола TRINITY для Lada Granta/Kalina2 Магнитола Лада Гранта GPS и TV установка 2DIN магнитофона в Lada Granta Хитрость при смене топливного фильтра Лада

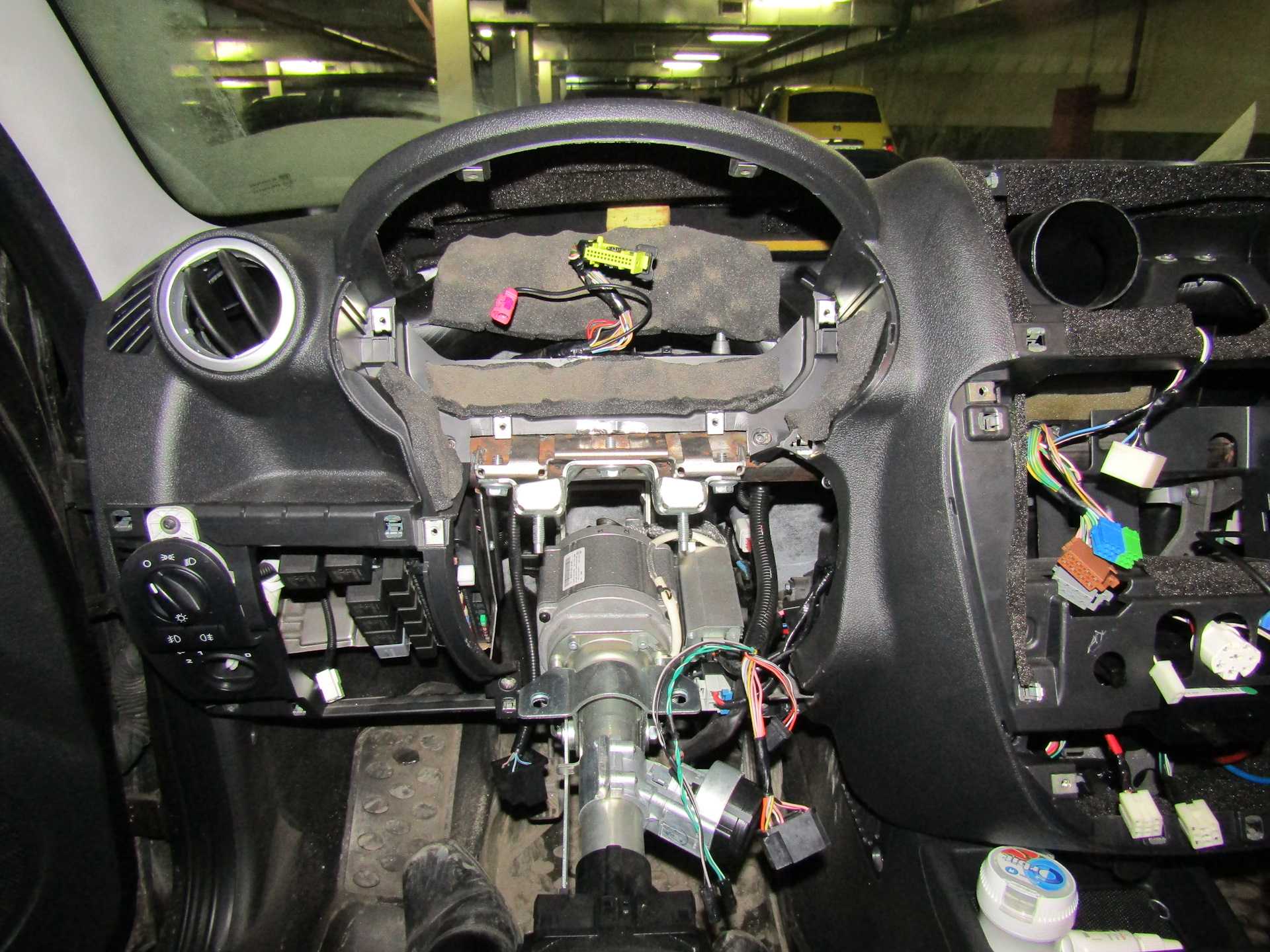

Снятие приборной панели Лады Гранты

В большинстве случаев автомобилисты не трогают приборную доску Лады Гранты. Обычно в этом нет необходимости.

Далее приведена подробная инструкция по демонтажу щитка и ее отдельных компонентов.

Как снять приборку на Гранте седан и лифтбек

Снятие торпеды своими руками на автомобилях указанных версий до и после 2013 года выполняется просто. Для этого потребуется наличие только крестовой и плоской отверток. Последовательность действий выглядит так.

Первоначально следует обесточить автомобиль и установить его в устойчивой позиции.
Снять крышку салонного блока предохранителей.

Далее здесь потребуется найти крепежный винт и выкрутить его. Также выкручиваются крепежи облицовки щитка приборов.
Теперь декоративную накладку можно снять и обнажить крепление самой приборки.

В нижней части консоли имеется два самореза, удерживающие ее на месте. Винты нужно выкрутить и приподнять приборку.
Далее следует протянуть руку под панель и с ее задней части вынуть контактную колодку проводов.

Снятие передней панели Гранты Люкс

Обесточить машину – все манипуляции с приборкой выполняются только после отключения аккумулятора.
При помощи пластиковой лопатки или отвертки вынуть заглушку магнитолы/магнитолу.
Потянув на себя регуляторы печки, воздуховодов

Процедуру нужно выполнять предельно осторожно. Здесь есть риск повредить регулятор.
Дальше потребуется снять облицовочный пластик бороды, поддевая его отверткой

В конструкции присутствуют пластмассовые защелки, которые легко сломать. Во время обратной сборки, на их место ставятся новые.
В конце потребуется приподнять приборку и с обратной стороны отсоединить контактные группы проводов.

Гранта ФЛ

Современная версия Fl 2019 года мало отличается конструктивно от своего прообраза. Приборка автомобиля снимается аналогичным образом. Здесь используются подобные крепления, идентичные фиксаторы.

Как снять панель на Гранте для установки магнитолы

В большинстве комплектаций идет с пластмассовой заглушкой вместо магнитофона. Далее потребуется протянуть руку в образовавшийся паз и найти там штатную клемму для подключения устройства звуковоспроизведения. Ее нужно вынуть наружу. После этого, на панель ставится короткая шахта, предназначенная для монтажа современной магнитолы. В конце устройство подключается к бортовой сети и вставляется в подготовленную шахту.

Разбор панели Гранта

Чтобы полностью разобрать приборку необходимо выполнить последовательность действий.

Отключить питание от аккумуляторной батареи.
Снять крышку бардачка и монтажного блока предохранителей.
Далее нужно выкрутить крепежные винты облицовки приборного щитка и в вещевом ящике.
Теперь следует перейти на снятие рулевого колеса и кожуха колонки.
Также удаляется МУС, тоннель коробки передач.

После этого поддевается облицовка центральной консоли и удаляется с авто.
Теперь необходимо снять щиток приборов и крутилки системы отопления и вентиляции.

После этого следует выкрутить винтики крепления торпеды и приподнять ее с посадочного места.
Далее отключаются все фишки проводов и контактные группы.
Теперь можно полностью снять приборку с автомобиля.

Разобравшись с нюансами снятия приборной панели на Гранте, водитель может выполнить процедуру своими руками, без привлечения сторонних специалистов.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

➤ Обшивка задней двери гранта — снятие и установка

Заднюю дверную карту чаще всего демонтируют по причине деформации, выхода из строя направляющих стеклоподъемников, ручки. Процесс самостоятельной замены задней двери под силу каждому автолюбителю, но требует внимательности. Схема крепления типичная на всех моделях семейства Лада Гранта.

Подготовительный этап перед снятием задней двери на Ладе Гранте

Необходимые материалы, инструменты для разборки:

набор автомобильных ключей, головки, трещотка;
ветошь;
жидкость WD – 40;
новые резиновые уплотнители, пластиковые клипсы (по мере необходимости).

Этап №1: снимаем обшивку

Автомобиль помещаем в периметр ремонтной зоны, скидываем клеммы от аккумуляторной батареи.
Открываем заднюю левую (правую) дверь, поднимаем стекло до упора вверх.

Выкручиваем блокиратор – так званый солдатик.

Отверткой поддеваем пластиковую ручку стеклоподъемника.
Извлекаем фиксатор, выводим его из пазов.

Демонтируем ручку в сборе.

Отверткой поддеваем корпус наружной ручки двери, выкручиваем два болта – фиксатора.

Подеваем правый нижний угол карты, снимаем ее с посадочного места. Работы проводим аккуратно, так как пластиковые клипсы хрупкие, могут повредиться (всего — 10).

Снимаем карту против часовой стрелки.

Выводим тягу блокировки двери из карты.

Отверткой с крестообразной битой выкручиваем два винта, фиксирующих ручку к кузовной части.

Выводим основание ручки с посадочного места.

Извлекаем тягу, рычаг ручки.

С внутренней стороны уплотнителя выкручиваем винт для демонтажа пластиковой декоративной вставки, снимаем ее.

Извлекаем резиновый уплотнитель из задней направляющей.

Головкой на «8» выкручиваем болт крепления направляющих в задней части двери, с торца.

Выводим направляющую из проема двери.

Извлекаем пистон из отверстия в двери, снимаем уплотнитель.

Выравниваем стекло по выкручиваем болты крепления держателя.

После того, как дверная карта снята, поднимаем стекло в верхнее положение, фиксируем его малярным скотчем в целях безопасности.

С валика ручки извлекаем поролоновую прокладку.

Головкой на «8» выкручиваем три болта, фиксирующих модуль стеклоподъемника к кузову двери.

По аналогии выкручиваем две гайки в нижней части крепления.

Извлекаем механизм стеклоподъемника со штатного места.

Механизм стеклоподъемника

Этап №5: демонтаж наружной ручки

Головкой на «8» отвинчиваем крепление ручки с тыльной стороны.

По аналогии выкручиваем болты с фронтальной части.

Сдвигаем ручку в сторону, снимаем накладку задней двери на Лада Гранта.

Извлекаем металлическую тягу из пластиковых держателей.

Отверткой с крестообразным наконечником выкручиваем промежуточное крепление тяги блокировки.

Выводим тягу из фиксатора.

Выкручиваем болты

С торцевой части двери выкручиваем три винта, фиксирующие замок к кузову.

Отсоединяем колодку с проводами, извлекаем электропривод в сборе.

Отсоединяем пластиковую гофру от дверной стойки.

Рассоединяем колодку с проводкой.

Накидным ключом на «17» выкручиваем верхнее и нижнее крепление, предварительно расфиксировав ограничитель.

На этом процесс демонтажа кузовного элемента и ее комплектующих на Ладе Гранте окончен.

Установку задней двери проводим в обратном порядке.

Каталожные артикулы комплектующих задней двери

Приведенные размеры вычисляются в мм

Для большинства водителей штатной акустической системы достаточно, как и динамиков. Но любители качественного звучания практикуют монтаж подиумов, проставок.

Процесс установки на задних дверях аналогичен установке на передних. Работы проводим самостоятельно, принцип работы интуитивно понятен.

Четко определяем размеры, форму будущих динамиков. С этой целью снимаем карту, прикладываем динамики к отверстиям, рассчитываем параметры подиумов. О том, как демонтировать карту на Ладе Гранте, написано в начале статьи.
Самостоятельно вырезаем заготовки по чертежам или приобретаем стандартные конструкции в магазине. Состыковываем с корпусом пеной.
Подключаем динамики к колодке с проводами, изготовитель изначально проложил кабеля в заднем контуре.
Устанавливаем защитные сетки, проверяем исправность работы.

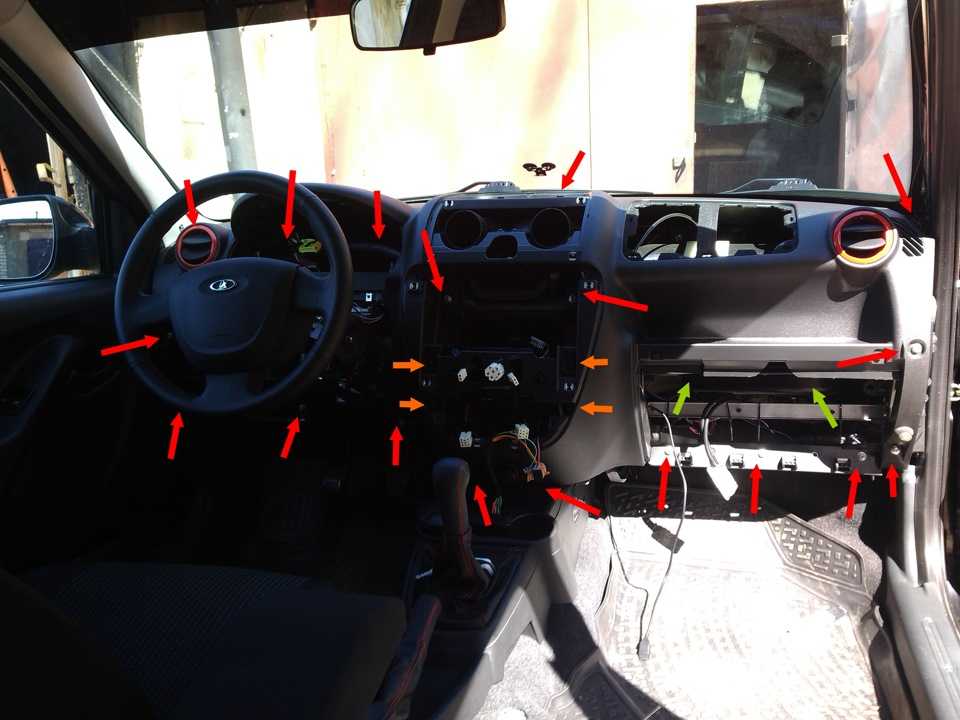

Снятие и установка панели (торпедо) Гранты

Снятие панели (торпедо) Лада Гранта

Необходимый инструмент: плоская и крестообразная отвертка, торцовая головка ‘на 13’ и ‘на 24’, маркер.

Отсоедините минусовой провод от аккумулятора.Снять прикуриватель (отжать фиксатор и извлечь патрон прикуривателя, отсоединить колодку с проводами). Снять головное устройство аудио системы (магнитолу) и отключить от него колодку с проводами.

Снять центральную накладку панели (торпедо). Снять крышку бардачка (вещевого ящика), и вывернуть винты крепления внутреннего щитка.

Снять облицовку стоек. Затем снять центральный тоннель. После снять рулевое колесо. Снять кожух рулевой колонки и подрулевые переключатели. Снять блок управления наружным освещением (сначала демонтировать крышку блока предохранителей, затем отвернуть один винт и отсоединить колодку.)

Снять регулятор гидрокорректора фар (демонтировать рукоятку, открутить гайку крепления, извлечь регулятор гидрокорректора).

Снять комбинацию приборов. Затем..Вывернуть 4 винта крепления блока управления заслонками воздуховодов к панели приборов.Вывернуть 18 винтов крепления декоративной панели к каркасу (рис 11.13).Отвести декоративную панель от каркаса, насколько позволяют закрепленные на ее внутренней стороне воздуховоды.

Решили сделать шумоизоляцию моторного щита, или же тюнинг торпедо (перетянуть или покрасить), тогда внимательно изучите инструкцию, как снять и установить панель Lada Granta своими руками.

Просунуть руку под панель и длинной крестообразной отверткой вывернуть два винта №1 (рис 11.14) (по одному с каждой стороны) крепления к декоративной панели воздуховодов передних боковых стекол. Выведите концы воздуховодов из патрубков сопел №2, после чего выньте внутренние концы воздуховодов из патрубков корпуса отопителя.

Потяните панель на себя, и отгибая воздуховод №4 ветрового стекла, переведите его через короб №2 (рис 12.1) подачи воздуха в центральные дефлекторы на корпусе отопителя. Снимите декоративную панель приборов.

Для того, чтобы в дальнейшем было легче установить панель обратно, выверните два винта №3 (рис 11.14).

Снять воздуховод №4 (рис 11.14) ветрового стекла.
Снять с кронштейнов панели две гайки-скобы.
И переставьте их на кронштейны воздуховода — это позволит установить декоративную панель на место без воздуховода, а воздуховод закрепить на панели уже после ее установки, ввернув винты со стороны салона.

Рисунок 11.13. Расположение винтов панели Lada Granta.

Рисунок 11.14. Декоративная панель приборов (вид с внутренней стороны):

Установка панели (торпедо) Лада Гранта

Установка торпедо осуществляется в обратной последовательности, но следует учитывать ряд моментов:До установки панели наденьте на окно корпуса отопителя воздуховод ветрового стекла.

После установки панели заведите кронштейны воздуховода на место (для наглядности показано на снятой панели)
Вверните винты крепления со стороны салона.

Кстати, а Вы знаете, как покрасить панель?

vazikov.ru

Лада гранта снятие центральной консоли

» Разное » Лада гранта снятие центральной консоли

23 сентябрь 2015 LadaOnline 47 344

На центральной консоли автомобиля Лада Гранта располагается блок управления печкой/кондиционером, воздуховоды, магнитола, а также кнопки аварийной сигнализации и обогрева заднего стекла. В статье содержится инструкция, как снять пластиковую облицовку панели/торпедо, а также особенности, которых нет в руководстве по ремонту и эксплуатации.

Потребуется: плоская отвертка обмотанная изолентой или пластиковая лопатка (чтобы не поцарапать), новые клипсы (если в ходе демонтажа одна из них сломается).

Порядок действий:

Снять магнитолу/заглушку магнитолы, поддевая ее отверткой снизу и сверху.
Снять регуляторы температуры печки/кондиционера и регулятор направления воздушного потока, потянув их на себя.
Снять накладку панели, для этого поддеть ее снизу, затем вставить отвертку (обмотанную изолентой, чтобы не поцарапать панель), отщелкивать фиксаторы, передвигаясь к верхней части консоли.

Отвести центральную накладку от панели приборов и отсоединить разъемы с проводами с тыльной ее стороны. Весь процесс снятия центральной накладки панели приборов также показан на видео:

Напомним, штатные ручки печки можно заменить на более привлекательные.

Ключевые слова: торпедо лада гранта | магнитола лада гранта | воздуховоды лада гранта

3 0

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Как снять центральный тоннель пола Лада Гранта — Ремонт ваз своими руками

Когда Вы решили сделать шумоизоляцию пола, или просто снять панель приборов для устранения сверчков, тогда первым делом нужно снять центральную тоннель Лада Гранта. Данная процедура не сложная, её вполне реально выполнить своими руками.

Нам потребуется: плоская и крестообразная отвертка.

1. Вывернуть три винта облицовки ручного тормоза.

2. Снять облицовку ручника.

3. Вывернуть винт крепления концевика ручника.

4. Снять концевик ручного тормоза, отсоединим от него колодку с проводами.

5. Через отверстие концевика вывернуть винт крепления задней части облицовки тоннеля.

6. Снять чехол рычага КПП, потянув его за край.

7. Вывернуть 4 винта (по 2 с каждой стороны) крепления тоннеля пола.

8. Снять пластиковый тоннель Лада Гранта.

Установка облицовки тоннеля пола производится в обратной последовательности. Напомним, что в предыдущей статье мы рассказывали как самостоятельно установить задние подголовники на Лада Гранта. Подголовники смогут предоставить не только комфорт для задних пассажиров, а и преобразят интерьер салона автомобиля.

vazgarage.ru

Снятие и установка центральной накладки панели приборов Гранты

Русские машины знамениты своими скрипами и сверчками, не исключение и ЛАДА Гранта. Чтобы произвести шумоизоляцию панели или просто установить магнитолу, потребуется снять центральную панель торпедо.

Необходимый инструмент: пластиковая лопатка или отвертка с тонким плоским лезвием.

Отсоедините минусовой провод от клеммы аккумулятора.

Снять головное устройство (автомагнитолу), и отсоединить от него все колодки с проводами.
Поддеть рукоятки регуляторов температуры воздуха и его распределения с помощью монтажной лопатки или плоской отвертки.
Снять их.
Снять рукоятку рычага управления заслонкой системы рециркуляции.

Поддеть накладку панели приборов с помощью монтажной лопатки или плоской отвертки. Отщелкиваем фиксаторы накладки по всему контуру.
Отводим накладку от панели.
Отключить колодки жгутов, проводов от выключателей, расположенных на накладке.
Снять центральную панель.

Установка центральной накладки панели приборов производится в обратной последовательности. Запомните расположение фиксаторов на накладке, тогда ее демонтаж будет проходить значительно легче.

Ключевые слова:
