Замена резинометаллических шарниров рычагов на автомобиле

Замена нижнего рычага подвески на ВАЗ своими руками

Необходимость замены нижнего поперечного рычага подвески может возникнуть в результате его износа или повреждения в результате езды по неровным ухабистым дорогам. Это, конечно же, всегда неприятно, однако радует то, что это, как говорится, не смертельно, данная работа выполняется довольно просто. Детальнее о том как это сделать вы узнаете из этой статьи.

Для работы вам потребуется:

1. Универсальный съемник;
2. Ключи на «17» (2 шт), на «19» (2шт) и на «24»;
3. Смотровая яма;
4. И, конечно же, «вэдэшка», она же — проникающая жидкость WD-40.

1. Первым делом заезжаем на яму и ставим машину на ручник.
2. Дальше обрабатываем болты, которые подлежат раскручиванию «вэдэшкой».
3. Откручиваем болты крепления колеса к ступице пока машина стоит на четырех колесах.
4. Теперь домкратим сторону, с которой запланирована замена.
5. Вывешиваем переднее колесо и подкладываем под машину страховочную колодку, после чего домкрат можно смело вынимать. Помните работать с автомобилем, который стоит на домкрате — крайне опасно!
6. Когда колесо вывешено, можете снять его.
7. Обработайте жидкостью WD-40 резьбовые соединения, которые подлежат раскручиванию: стабилизатор поперечной устойчивости, продольную тягу, шаровую опору.

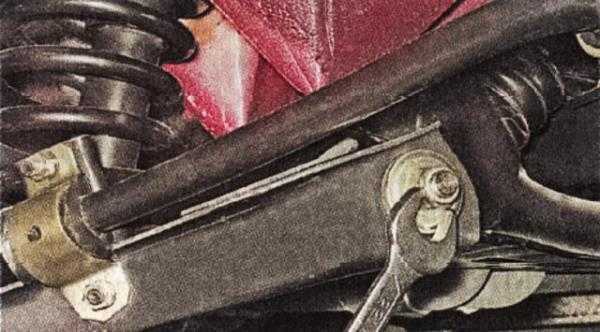

8. Откручиваем гайку крепления продольной тяги к поперечному рычагу.

9. Снимите шайбу, после чего одной рукой удерживайте, а другой открутите гайку крепления стойки стабилизатора поперечной устойчивости к поперечному рычагу.

10. Достаем крепежный болт стойки стабилизатора путем поддевания отверткой шарнира стойки.

11. Откручиваем гайку, которой шаровая крепится к поперечному рычагу подвески.

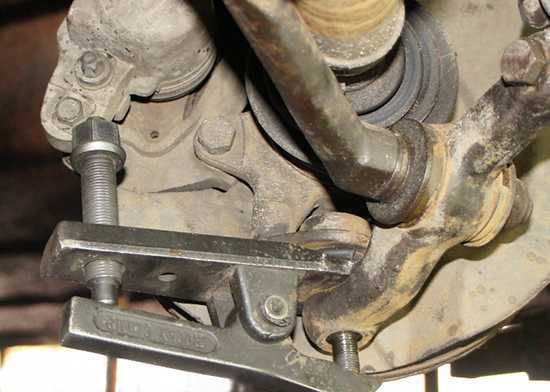

12. Дальше ставим съемник на рычаг и палец шаровой опоры, выпрессовываем шаровую из рычага.

13. Придерживая с обеих сторон, выкрутите болт крепления поперечного рычага к монтажному кронштейну на кузове.

14. Теперь можно снять поперечный рычаг подвески. Производим замену и выполняем сборку в обратном порядке. Когда машину опустите на четыре колеса, снова произведите подтяжку всех ранее открученных болтов.

Собственно все! Замена нижнего рычага подвески на ВАЗ благополучно выполнена своими руками, результат — все работает, ничего нигде не стучит, одним словом — красота!

Особенности конструкции подвески

На автомобилях используются разные типы конструкций подвески, поэтому и места установки, и количество сайлентблоков отличается.

К примеру, на классических моделях ВАЗ (2101-2107) установлена двухрычажная передняя подвеска, включающая верхний и нижний А-образные рычаги.

Ниже представлена передняя подвеска ВАЗ 2107.

В каждом из них установлено по два шарнира, со стороны крепления рычага к кузову автомобиля. Но верхний элемент закреплен при помощи длинного болта, а нижний установлен на оси рычага, прикрученной к кузову. С другой стороны у рычагов располагаются шаровые опоры.

А вот в более современных моделях, начиная от ВАЗ-2108 и заканчивая ВАЗ-2115, используется только один нижний рычаг.

Ниже представлена передняя подвеска ВАЗ 2109.

В него установлено 2 сайлентблока – в месте крепежа к кронштейну кузова и в месте соединения рычага с распоркой.

Еще один резинометаллический шарнир используется с другой стороны распорки, где она соединяется либо с кронштейном крепления (ВАЗ 2108-21099, ВАЗ 2113-2115), либо с поперечной балкой (ВАЗ 2110-2112).

Поскольку конструкции подвесок, разные то и алгоритм работ по замене сайлентблоков отличается. Но в целом эта процедура вполне выполнима в гаражных условиях, поэтому не обязательно обращаться в сервис для замены сайлентблоков.

Чем грозит несвоевременная замена

Повреждения рычагов подвески нарушают устойчивость и управляемость автомобиля – это прямая угроза активной безопасности! Кроме того, погнутый или треснутый рычаг с нарушенной траекторией хода может задевать другие элементы подвески. Если вовремя не заменить такой рычаг, это приведёт к усложнению ремонта подвески и повышению его стоимости. Ещё один явный побочный эффект изношенных рычагов (как и других деталей подвески) – повышенный расход резины. А также невозможность выставить правильные углы развала/схождения (что также повышает износ резины и ухудшает управляемость).

Насколько сложна работа?

С подобным ремонтом справится любой начинающий мастер, сайлентблок гранта фото подскажут, не представляет ничего сложного. Стоит выполнять работу в следующей последовательности. Нужно держать растяжку одним ключом, а при помощи второго открутить гайку. Теперь следует открутить 3 болта, которые закрепляют краб, после чего замена сайлентблоков лада гранта подразумевает снятие растяжки.

Привлекательная на сайлентблок гранта цена позволит без лишних затрат приобрести детали. При попытке снять растяжку, резиновая часть может выпасть прямо к вам

Обратите внимание на то, что у детали имеются ещё и обоймы из металла, с ними придётся также расправиться. Для этого можно воспользоваться отвёрткой и молотком, либо взять выколотку, работу можно увидеть на замена сайлентблоков на гранте видео

Операции по снятию рычага передней подвески Лада Гранта

Вывешиваем автомобиль, снимаем колесо с той стороны, где будем снимать рычаг. Снимаем защиту двигателя. Снимаем шаровую опору, смотрите статью «Снятие шаровой опоры с Лада Гранта» Удерживая растяжку рожковым ключом «на 24», накидным ключом той же размерности отворачиваем гайку растяжки.

Отверните болт крепления тяги соединяющей рычаг и стабилизаор поперечной устойчивости. Часто если болты давно не менялись, не раскручивались, то они могут сломаться. Перед снятием рычага лучше всего иметь запасные.

Выколоткой из мягкого металла выбиваем и вынимаем болт. Не повредите резьбу.

Двумя ключами «на 19» отворачиваем гайку болта крепления рычага к кузову.

Вынимаем (или выбиваем) болт и снимаем рычаг с кронштейна.

Снимаем с растяжки шайбу и снимаем рычаг.

На растяжке за большой шайбой расположены шайбы регулировки угла продольного наклона оси поворота стойки (на фото показано три шайбы, может быть и другое количество)

Шайбы приберите, и установите обратно в том же количестве. В случае если снимаются рычаги с двух сторон, то промаркируйте шайбы, чтобы их установить на свои места.

Нижний рычаг передней подвески

16.6. Нижний рычаг передней подвески

ОБЩИЕ СВЕДЕНИЯ

При установке необходимо
использовать новый шплинт крепления гайки шарового шарнира и гайку крепления
стабилизатора поперечной устойчивости к нижнему рычагу.

Стойка передней подвески	Модификации рычагов передней подвески

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. При наличии снимите колпак колеса, затем ослабьте болты крепления колеса. Затяните ручной тормоз, затем поднимите переднюю часть автомобиля и закрепите на подставках. Снимите соответству ющее переднее колесо. 2. Отвинтите гайку, крепящую конец стабилизатора поперечной устойчивости к нижнему рычагу. Снимите тарельчатые шайбы и резиновые подушки. 3. Извлеките шплинт и отвинтите корончатую гайку шарового шарнира, соединяющего нижний рычаг передней подвески со стойкой передней подвески. 4. Используя съемник шаровых шарниров, извлеките цапфу шарового шарнира из поворотного кулака. 5. Отвинтите два шарнирных болта, крепящих нижний рычаг к нижней передней раме (см. рис. Расположение переднего шарнирного болта, крепящего нижний рычаг передней подвески к нижней передней раме). Имейте в виду, что задний шарнирный болт нижнего рычага также крепит нижнюю переднюю раму к днищу автомобиля. Отсоедините нижний рычаг от нижней передней рамы и извлеките его из-под автомобиля. Имейте в виду, что на некоторых моделях с двигателями 2,0 л. устанавливается гаситель колебаний, который крепится болтами к правому нижнему рычагу. В этом случае, если производится замена правого нижнего рычага, переставьте гаситель колебаний на новый рычаг. Имейте в виду, что при установке нижнего рычага металлические втулки в заднем креплении рычага можно не использовать. Проверьте состояние нижнего рычага передней подвески и при необходимости, замените его. У дилеров Opel имеются в продаже модифицированные усиленные рычаги передней подвески. Модифицированный нижний рычаг отличается по наличию фланца на передней части рычага и устанавливается на автомобили с середины 1993 года. Модифицированный усиленный рычаг передней подвески взаимозаменяем с рычагом, ранее устанавливавшимся на автомобилях.

Установка

1 = 38,0 — 39,0 мм

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите нижний рычаг на нижнюю переднюю раму, затем ввинтите два шарнирных болта и затяните их требуемым моментом. При этом удерживайте нижний рычаг в горизонтальном положении. Затягивание заднего болта производите в несколько этапов. 2. Установите цапфу шарового шарнира нижнего рычага в поворотный кулак и закрепите гайкой, затянув ее требуемым моментом. Используя новый шплинт, зафиксируйте гайку от отвинчивания. 3. Соедините стабилизатор поперечной устойчивости с нижним рычагом. При этом имейте в виду, что тарельчатые шайбы, крепящие резиновые подушки, должны быть направлены вогнутой стороной к нижнему рычагу. 4. Затяните гайки крепления стабилизатора к нижнему рычагу таким образом, чтобы резиновые подушки сжались на определенную величину (см. рис. Величина сжатия резиновой подушки, крепящей передний стабилизатор поперечной устойчивости к нижнему рычагу). При необходимости замените резиновые подушки. 5. Установите колесо и опустите автомобиль. Затяните болты крепления колеса и при наличии установите колпак колеса. Проверьте и, при необходимости, отрегулируйте углы установки передних колес.

Замена нижнего рычага передней подвески Ваз 2107

Как и верхние рычаги, нижний рычаг передней подвески ВАЗ 2107 необходимо снимать для замены сайлентблоков, оси или самого рычага.

Работа проводится на смотровой яме или подъемнике.

Порядок снятия нижнего рычага:

• Поддомкратить автомобиль или поднять на подъемнике.
• Снять колесо.
• Снять амортизатор.
• Ослабить гайки крепления нижнего рычага.
• Отсоединить крепление подушки стабилизатора.
• Нагрузить подвеску, опустив домкрат или подъемник.
• Открутить гайку крепления и выпрессовать палец нижней шаровой из поворотного кулака.
• Плавно разгрузить подвеску, одновременно переведя стабилизатор через шпильку крепления.
• Поддеть пружину, сняв ее с опорной чаши.
• Открутить пару самоконтрящихся гаек, удерживающих ось нижнего рычага.
• Снять упорные шайбы.
• Демонтировать ось при помощи монтажной лопатки.

• Если необходима замена рычага, придется снять нижнюю шаровую, открутив болты крепления. Для замены сайлентблоков шаровую снимать не надо.
• Установить рычаг в тисках.
• Выпрессовать сайлентблоки при помощи съемника.

Если рычаг не поврежден, можно запрессовать новые сайлентблоки и собрать узел. При сборке необходимо использовать новые самоконтрящиеся гайки.

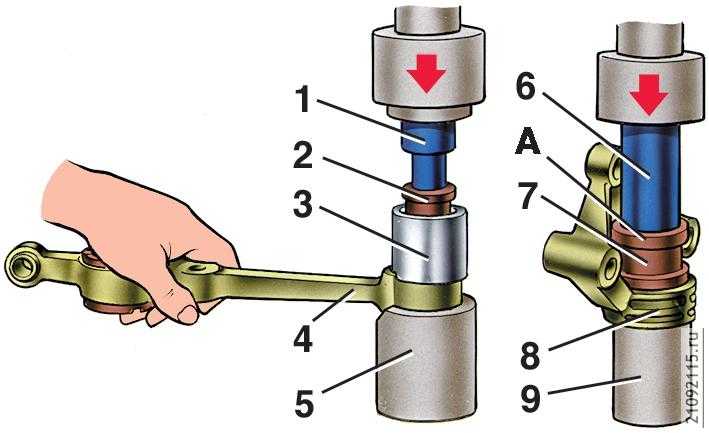

Выпрессовка и запрессовка сайлентблоков производится одним и тем же съемником. Меняется лишь положение деталей относительно рычага.

Порядок установки нижнего рычага:

• Запрессовать лишь один сайлентблок.
• Вставить в рычаг ось с установленными упорными шайбами.
• Установить упорную шайбу со стороны установленного сайлентблока и закрутить самоконтрящуюся гайку (затягивать ее не надо).
• Запрессовать второй сайлентблок.
• Установить фасонную шайбу на ось и завернуть самоконтрящуюся гайку.
• Установить рычаг и другие детали подвески в последовательности, обратной снятию.
• Нагрузив подвеску, окончательно затянуть гайки оси нижнего рычага.
• Установить колесо.

После замены сайлентблоков и/или нижнего рычага следует проверить углы установки колес и отрегулировать их, если это необходимо.

Устройство передней подвески ВАЗ 2107

“Семерка” оснащена независимой подвеской, состоящей из верхнего и нижнего рычага, пружины и амортизатора с каждой стороны. Нижние рычаги связаны между собой через стабилизатор поперечной устойчивости.

Оси нижних рычагов жестко прикреплены к поперечине (балке), которая закреплена на передних лонжеронах кузова. Роль осей верхних рычагов выполняют болты крепления, которыми рычаги прикручены к стойкам брызговиков.

Подвижность рычагов обеспечивается за счет резинометаллических шарниров — сайлентблоков.

Ступица колеса прикручена к поворотному кулаку, который удерживается на концах рычагов за счет шаровых опор (верхней и нижней). Это обеспечивает поворот колес вокруг вертикальной оси.

Пружины передней подвески, сглаживающие неровности при проезде неровных участков дороги, стоят между нижними рычагами и брызговиком. Что пружины не смещались во время езды, их края вставлены в опорные чашки.

Амортизаторы, поглощающие энергию колебаний, крепятся корпусом к нижнему рычагу, а их штоки прикручены к брызговикам через резиновые подушки.

Стабилизатор поперечной устойчивости соединяется с рычагами и лонжеронами через резиновые втулки, чтобы исключить непосредственный контакт металлических деталей и компенсировать ударные нагрузки.

Замена верхнего рычага передней подвески

Снятие верхнего рычага передней подвески ВАЗ необходимо в трех случаях:

1. Замена рычага.
2. Замена сайлентблоков.
3. Замена оси рычага.

Порядок снятия рычага таков:

Если рычаг не деформирован и не имеет трещин, его можно использовать повторно, предварительно заменив сайлентблоки. Для этого их необходимо выпрессовать съемником. При выпрессовке рычаг зажимается в тисках.

Перед установкой рычага необходимо запрессовать новые сайлентблоки. Делается это тем же съемником. Чтобы запрессовать сайлентблоки, необходимо изменить положение деталей съемника на рычаге подвески.

Перед установкой рычага рекомендуется заменить самоконтрящиеся гайки оси рычага и пальца шаровой опоры на новые.

Установка верхнего рычага производится в такой последовательности:

• Установить рычаг на ось и зафиксировать его гайками, не затягивая их.
• Установить болт, фиксирующий крепление переднего бампера.
• Нагрузить подвеску, опустив домкрат или подъемник.
• Завести палец шаровой опоры в поворотный кулак.
• Затянуть самоконтрящуюся гайку шаровой опоры.
• Затянуть гайку крепления оси верхнего рычага.
• Поднять автомобиль и установить колеса.

После замены рычага и/или сайлентблоков необходимо заново отрегулировать углы развала/схождения колес.

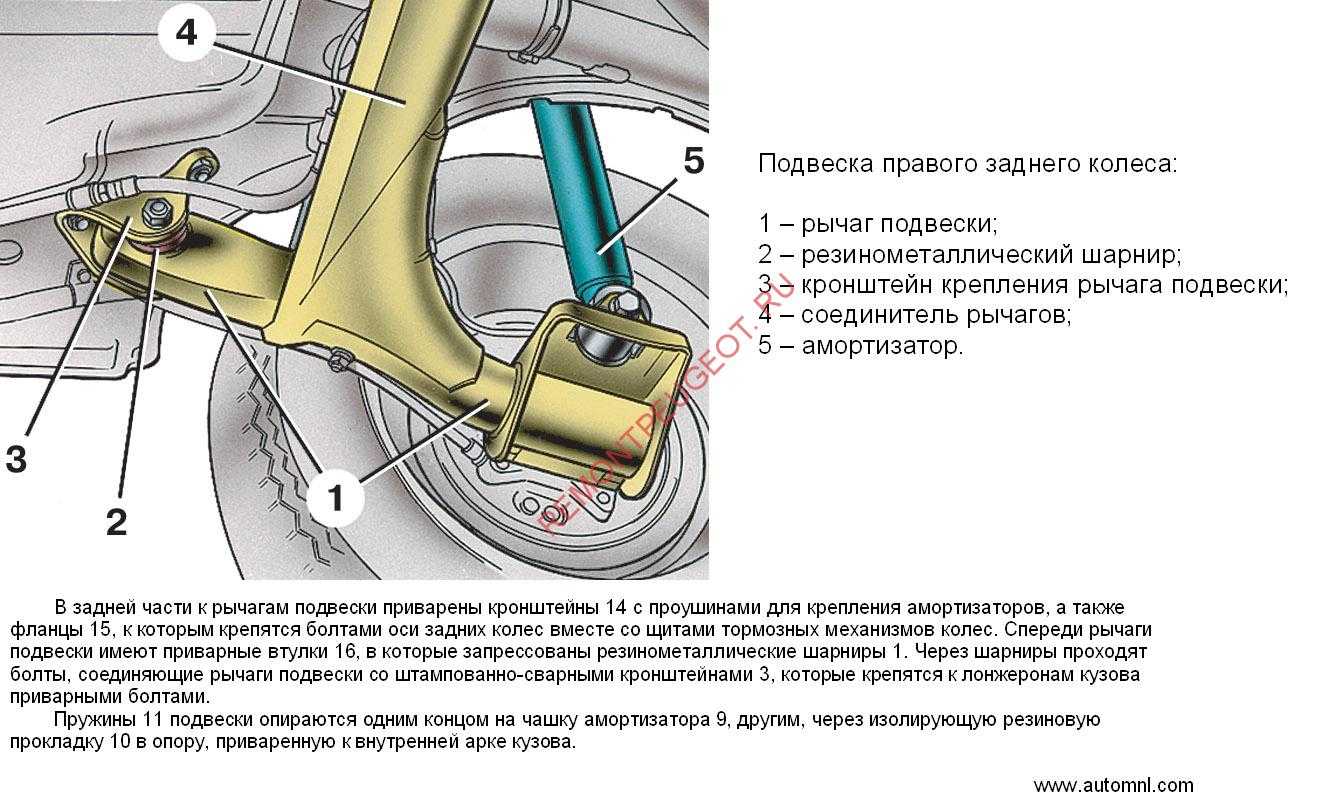

Задняя подвеска

В отличие от передней, она практически не подвергалась изменениям. Здесь так же, как и на первых советских «восьмерках», используется полузависимая балка. Она крепится к кузову на шарнирах (благо, в конструкции нет «крабов»). В качестве упругого элемента используется винтовая пружина с постоянной жесткостью. Для гашения колебаний и предотвращения раскачки используются два амортизатора. С завода идут элементы масляного типа. Пружина закреплена вместе с амортизатором. Это значительно упрощает работы по техническому обслуживанию, однако негативно отображается на управляемости. Часто заднюю ось заносит на поворотах. Но несмотря на архаичную конструкцию, владельцы положительно отзываются о данной подвеске и выделяют ряд преимуществ:

• Высокая надежность. В конструкции нет дополнительных рычагов, которые вдобавок могут гнуться при попадании в крупную яму.
• Энергоемкость. «Лада Гранта» отлично проглатывает все неровности, особенно если сзади установлены масляные амортизаторы.
• Дешевизна обслуживания. За счет простой конструкции эту подвеску можно «перебрать» даже своими руками. А стоимость новых резинометаллических элементов вряд ли опустошит карманы даже самого скупого автовладельца.

Основное отличие «грантовской» подвески заключается в углах установки колес. Они имеют положительный развал – порядка 0,1°). На «Приоре», например, эта цифра составляет -1 градус. Далее рассмотрим основные неисправности ходовой части на «Ладе Гранте».

Советы по замене сайлентблоков

При снятии старых сайлентблоков кустарным способом, то есть без специального съемника, а лишь используя ударный инструмент (молоток, полукувалда) и зубила следует соблюдать осторожность дабы не повредить рычаг подвески. Рекомендуется, по возможности, найти съемник для выпрессовки сайлентблоков.Также не следует выжигать новые сайлентблоки, нагрев резиновых изделий испортит некоторые свойства

Как уже было описано в пункте 10, после опускания автомобиля на твердую поверхность, сделать протяжку гаек и болтов.

Не игнорировать очистку посадочного места и смазывание его перед впрессовкой нового сайлентблока. Это продлит ресурс детали.

В зависимости от уровня специалистов и географического положения, цена на замену передних сайлентблоков в пределах от 1 до 3 тыс. рублей.

Видео по замене передних сайлентблоков на Шкоде Фабия, Рапид, Volkswagen Polo.

Есть варианты, когда на один автомобиль устанавливают сайлентблоки, предназначенные для другого авто. Ниже, на видео показаны преимущества установленных новых сайлентблоков для АУДИ ТТ на автомобиль Шкода Фабия.

Що таке важелі підвіски?

Ще якихось сто років тому більшість людей пересувалася на возах, де підвіска була проста як кут будинку, сучасні ж засоби пересування можуть бути настільки складними, що навіть фахівцеві незрозуміло, з чого почати свою розповідь про них. Еволюція підвіски почалася, як у Стародавньому Римі придумали ресору, і закінчується досі. Вершиною її вважаються підвіски важеля, що забезпечують високу плавність ходу і чудову керованість автомобіля.

Підвіска важеля масово на автомобілях почала з’являтися відносно недавно, і найпопулярнішою в класі стала двоважільна підвіска. У ній колесо кріпиться до кузова за допомогою двох рухомих важелів, коротким верхнім і довгим нижнім, на які встановлений амортизатор. Така схема дозволяє кожному колесу авто окремо сприймати нерівності дороги, і при цьому весь час бути в строго вертикальному положенні. Що дуже добре позначається як на м’якості ходу, так і на керованості автомобіля. Крім двоважільного, підвіска може бути і багатоважільний, де колесо кріпиться до кузова через систему з трьох і більше важелів.

Така система може додатково постачати пневматичні елементи з інтегрованим регулюванням, що дозволяють регулювати жорсткість і дорожній просвіт. Багатоважільна підвіска ще плавніше справляється з нерівностями, але вона складна і дорога у виготовленні, тому зазвичай використовується на автомобілях представницького класу. Втім, останнім часом існує тенденція розповсюдження такого конструктивного рішення та на економ-клас авто. В обох типах підвіски використовується система важелів, яка дозволяє колесу повторювати профіль дороги, пом’якшуючи більшість коливань і не пропускаючи їх кузову. Не дивно, що саме важелі сприймають основні навантаження, тому вони періодично ламаються, потребують діагностики та ремонту.

Як виглядають важелі?

Важелі мають вигляд металевих штанг або подовжених монолітних деталей. Для збільшення характеристик міцності, вони забезпечуються ребрами жорсткості. Важелі можуть бути штампованими і кованими, можуть складатися з декількох з’єднаних між собою деталей.

З чого роблять важелі?

Так як для цих деталей необхідна стійкість до сприйняття навантажень, роблять їх з конструкційної сталі, або сплавів алюмінію. Сталеві більш ремонтопридатні, зате алюмінієві зменшують безпружинні маси автомобіля, що добре позначається на керованості. Однак, на деяких дорогах навантаження на підвіску можуть бути настільки великі, що навіть ковані металеві важелі, посилені ребра жорсткості, не витримують умов експлуатації.

Назначение шаровых опор ВАЗ 2107

Шаровая опора (ШО) представляет собой обыкновенный шарнир, встроенный в подвеску ВАЗ 2107 и позволяющий колесу перемещаться только в горизонтальной плоскости. При этом она ограничивает возможность движения колеса в вертикальном направлении.

Шаровые опоры на последних версиях ВАЗ 2107 стали более компактными

Шаровые опоры ВАЗ 2107 весьма недолговечны, поэтому их приходится часто менять.

Конструкция шаровых опор ВАЗ 2107

Раньше на легковых автомобилях не было шаровых опор. Их заменяли громоздкие шкворни, которые нужно было часто смазывать. Подвижность таких соединений оставляла желать лучшего. Это, в свою очередь, отрицательно сказывалось на управляемости автомобиля. Конструкторы ВАЗ 2107 отказались от шкворней и установили шаровые опоры. Первые ШО состояли из:

• корпуса;
• шарового пальца;
• пружины;
• пыльника.

Палец запрессовывался в неподвижную проушину, фиксировался мощной пружиной и закрывался пыльником. Эту конструкцию тоже нужно было периодически смазывать, но довольно редко (примерно два раза в год). Менять смазку шкворней приходилось каждую неделю.

В современных шаровых опорах пружины не используются

В дальнейшем ШО ВАЗ 2107 постоянно совершенствовались:

• из конструкции исчезла пружина;
• стальной пыльник был заменён на пластиковый;
• неподвижная проушина, в которой фиксировался палец, стала компактнее и получила пластиковую внешнюю отделку;
• ШО стали неразборными, то есть практически одноразовыми.

Один знакомый водитель уверял меня, что нашёл отличный способ продлить жизнь пластиковым пыльникам. Перед установкой новых шаровых опор он всегда наносил на пыльники толстый слой силиконовой мази, которую автовладельцы используют для того, чтобы резинки на дверях машины зимой не замерзали. С его слов выходило, что пыльники после такой процедуры становятся практически «неубиваемыми». На мой вопрос, как мазь, предназначенная для резины, сможет улучшить качество пластика, мне было рекомендовано просто попробовать и убедиться во всём лично. К сожалению, руки до этого так и не дошли. Так что проверить эту водительскую находку я предоставляю читателю.

Причины выхода из строя шаровых опор ВАЗ 2107

Основные причины выхода ШО из строя следующие:

1. Знакопеременная ударная нагрузка. В результате разрушается шаровой палец, запрессованный в проушину подвески. Опора сконструирована так, что ударные нагрузки, приходящиеся на шар пальца, очень велики. При низком качестве дорог эти нагрузки кратно увеличиваются. В таких условиях даже качественная ШО не сможет полностью выработать свой ресурс.
2. Дефицит смазки. Под действием ударных нагрузок смазка из ШО постепенно выдавливается. Кроме этого, со временем смазка теряет свои оригинальные свойства.

3. Разрушение пыльника. Пыльник защищает шарнирное соединение от попадания грязи. Если в нём появляется трещина, грязь, попавшая в шарнир, превращается в абразивный материал и стачивает поверхность шарового пальца.

Признаки неисправности шаровых опор ВАЗ 2107

К основным признакам неисправности ШО ВАЗ 2107 относятся:

1. Посторонние звуки. Во время движения со стороны колеса начинает раздаваться стук или скрежет. Особенно отчётливо это проявляется на неровной дороге при скорости около 30 км/ч и обычно является следствием частичного разрушения шара на пальце опоры.

2. Раскачивание колеса. При наборе скорости колесо начинает слегка раскачиваться в разные стороны. Происходит это вследствие люфта, возникающего в ШО из-за её износа. Ситуация довольно опасная, и люфт нужно оперативно устранить. В противном случае колесо на скорости может развернуться под прямым углом к кузову.

3. Скрежет и скрип при повороте руля влево или вправо. Причиной является отсутствие смазки в одной из ШО (обычно из строя выходит только одна из опор).
4. Неравномерный износ передних и задних шин. Это может произойти не только из-за неисправных ШО. Причиной неравномерного износа может стать неправильно выставленный развал и схождение колёс, недостаточное или избыточное давление воздуха в отдельных колёсах и т. п.

Модернизация подвески

Усиленные пружины

Пружины — основной элемент, отвечающий за плавность хода, курсовую устойчивость и хорошую управляемость. При их ослаблении или проседании подвеска не в состоянии компенсировать нагрузки, поэтому случаются пробои её элементов и другие неприятности.

1. При визуальном осмотре было обнаружено, что на пружинах есть повреждения.
2. Заметно уменьшился дорожный просвет автомобиля, так как пружины со временем или от чрезмерной нагрузки просели.

При постоянной интенсивной нагрузке пружины передней подвески могут потерять свою упругость и просесть

Проставки — это первое, что приходит на ум владельцам ВАЗ 2107. Но такой вывод не совсем правильный. Да, они восстановят жёсткость пружин, однако скажутся отрицательно на ресурсе элементов. Вскоре на усиленных этим способом пружинах можно будет обнаружить трещины.

Поэтому единственно верным решением станет замена обычных пружин на усиленные или доработанные от ВАЗ 2104. Одновременно надо поменять и амортизаторы на более мощные, иначе усиленные пружины легко повредят штатную систему.

Перед тем как начать процедуру замены, надо вооружиться следующими инструментами.

1. Подъёмником.
2. Набором различных ключей, включая баллонный.
3. Монтировкой.
4. Бруском.
5. Проволочным крюком.

Теперь подробнее о замене.

1. Автомобиль поставить на домкрат, снять колёса.
2. Демонтировать стойки или обычные амортизаторы.
3. Фиксаторы верхнего рычага ослабить.
4. Установить под машину брусок, поднять домкратом нижний рычаг.
5. Открутить крепление стабилизаторной балки.

Затем нужно освободить обе пружины от прокладок, проверить состояние последних. Если они в хорошем состоянии, установить на новую пружину, используя изоленту. Поставить усиленные пружины на места штатных.

Пневмоподвеска

Это настоящий электронный помощник, дающий возможность менять величину дорожного просвета в зависимости от условий движения. Благодаря такому нововведению повышается устойчивость машины на больших скоростях, поездки на дальние расстояния становятся комфортными, автомобиль мягче проходит неровности, одним словом, становится похожим на иномарку.

Модернизация системы проходит так.

1. ВАЗ 2107 устанавливается на яму.
2. Обесточивается аккумуляторная батарея.
3. С автомобиля демонтируются колёса.
4. Передняя подвеска целиком разбирается, на её место устанавливаются элементы пневмоподвески.
5. Под капотом размещают блок управления, компрессор и ресивер. Затем элементы соединяются между собой трубами и шлангами.

Видео: пневмоподвеска на ВАЗ, стоит или нет

Электромагнитная подвеска

Электромагнитная подвеска работает под управлением микроконтроллера и обеспечивет более высокую плавность хода и безопасность

На сегодняшний день самыми известными производителями электромагнитных подвесок являются компании Delphi, SKF, Bose.

Передняя подвеска ВАЗ 2107 требует своевременного ухода и контроля над основными узлами. Помните, что от этого зависит безопасность на дорогах.

Одним из наиболее распространённых отечественных автомобилей является ВАЗ 2107. Передняя подвеска любого авто подвергается серьёзным нагрузкам, а с учётом состояния наших дорог ресурс элементов подвески значительно сокращается

Чтобы обеспечить комфортную и безопасную езду надо регулярно осматривать состояние всех элементов передней подвески, особое внимание уделяют шаровым опорам, сайлентблокам и рычагам. В случае выявления неисправностей, выполнить ремонт передней подвески ВАЗ 2107 можно самостоятельно

Замена сайлент — блоков в рычаге передней подвески Лада Гранта

Для замены сайлент-блока крепления рычага Лада Гранта понадобятся тиски. Сайлент блок выпресовываем подходящими отрезком трубы. Новый сайлент-блок смачиваем мыльным раствором и запрессовываем в рычаг, также с помощью отрезка трубы подходящего диамтера.

Сайлент-блок установки растяжки сбиваем зубилом. Всего их два, с одной и с другой стороны.

Сняв с одной стороны, снимаем аналогично со второй.

Новый сайлент-блок запрессовываем в тисках…

…и окончательно допрессовываем, нанося удары по выколотке диаметром 8 мм через три окна в слое резины. Сборку проводим в обратном порядке. Затяжку резьбовых соединений всех резинометаллических шарниров переднего рычага подвески Лада Гранта необходимо производить, когда автомобиль стоит на колесах, на ровной поверхности.

Каждый автолюбитель старается уделять своей ласточке как можно больше внимания. Приходится вовремя менять расходники, разбираться с деталями, вышедшими из строя. Если появились подозрения, что сайлентблоки гранта отслужили своё, то нужно быстрее загонять машину на яму

Стоит обратить внимание на предвестники

Часто появляется непонятный глухой стук в подвеске или справа или слева. Стучать может по разным причинам, но сайлентблок гранта является одной из популярных. Говоря о причинах, можно длительное время перебирать варианты, ведь это могут быть и опорник, и шток в стойке, и кронштейн коробки

Стоит уделить внимание и такой детали, как растяжка, она часто и является причиной

Советы перед началом демонтажа

Когда я задался вопросом, как заменить рычаг передней подвески, мне посоветовали перед началом ремонта механизма провести полную диагностику. Если при работе транспорта появились странные нехарактерные скрипы или стук — это уже тревожный сигнал, необходима замена подвески.

Следует запастись необходимыми инструментами, без которых замена и ремонт не далеко продвинется. Например, сайлентблок для рычага, который нужно выбирать с особой тщательностью, смотря чтобы он подошел к устройству машины. Также нужны набор ключей, рычаг, гайки и упорные шайбы, монтировка, зубило. Из всего перечисленного, может, пригодиться не всё, но лучше, чтобы они были под рукой в случае чего.

Не рекомендую, поднимая автомобиль, полагаться исключительно на домкрат. Лучше, во избежание возможной опасности, найти устойчивую опору. И не забудьте поднять стояночный тормоз. Если при разборе на гайках обнаруживается ржавчина, особенно, между втулкой и гайкой, ее следует очистить. Также лучше использовать графитную смазку для всех резьбовых деталей. Иногда приходится прибегать к сварке, что значительно усложняет и удлиняет процесс замены.

Замена нижнего рычага передней подвески Ваз 2107

Как и верхние рычаги, нижний рычаг передней подвески ВАЗ 2107 необходимо снимать для замены сайлентблоков, оси или самого рычага.

Работа проводится на смотровой яме или подъемнике.

Порядок снятия нижнего рычага:

• Если необходима замена рычага, придется снять нижнюю шаровую, открутив болты крепления. Для замены сайлентблоков шаровую снимать не надо.
• Установить рычаг в тисках.
• Выпрессовать сайлентблоки при помощи съемника.

Если рычаг не поврежден, можно запрессовать новые сайлентблоки и собрать узел. При сборке необходимо использовать новые самоконтрящиеся гайки.

Выпрессовка и запрессовка сайлентблоков производится одним и тем же съемником. Меняется лишь положение деталей относительно рычага.

Порядок установки нижнего рычага:

• Запрессовать лишь один сайлентблок.
• Вставить в рычаг ось с установленными упорными шайбами.
• Установить упорную шайбу со стороны установленного сайлентблока и закрутить самоконтрящуюся гайку (затягивать ее не надо).
• Запрессовать второй сайлентблок.
• Установить фасонную шайбу на ось и завернуть самоконтрящуюся гайку.
• Установить рычаг и другие детали подвески в последовательности, обратной снятию.
• Нагрузив подвеску, окончательно затянуть гайки оси нижнего рычага.
• Установить колесо.

После замены сайлентблоков и/или нижнего рычага следует проверить углы установки колес и отрегулировать их, если это необходимо.

Совет: повышенный износ сайлентблоков может наблюдаться при попадании масла на резиновые части этих деталей. Резина, используемая в них, не относится к маслостойкой. В этом случае необходимо сначала устранить утечку масла, а потом произвести замену сайлентблоков. Иначе проблема вскоре возобновится.

Ходовая Часть Ваз 2107

“Семерка” – последняя заднеприводная машина в модельном ряде ВАЗ. Передняя подвеска ВАЗ 2107 имеет меньше деталей, чем у “старших” переднеприводных моделей, потому ремонт ее проще.

Пошаговая инструкция замены

Так что я составил для себя небольшую последовательность, которой советую придерживаться и всем остальным:

Устанавливаю автомобиль на домкрат, снимаю колесо. Думаю, этот этап не вызовет затруднений ни у одного автолюбителя.
Снимаю защиту картера на двигателе и передний амортизатор.
На резьбу наношу смазку.
Используя ключ, аккуратно раскручиваю гайку.
Снимаю шайбу.
Откручиваю гайку, которой скрепляется стойка стабилизатора и рычага. Достаю болт.
Снимаю шаровую опору.
Откручиваю гайки с крепления рычага.
Один конец рычага вынимаю из кронштейна, находящегося на кузове, и снимаю его с растяжки.
Снимаю специальную и регулировочные шайбы. Советую их как-то обозначить, например, промаркировать, чтобы не перепутать, так как их еще нужно будет поставить на место.
Если имеются технические повреждения, разрывы на шарнире резинометаллического рычага, то нужна замена. Для этого необходимо специальное оборудование и инструменты, которые в большинстве случаев отсутствуют в гаражах водителей.. Так что, легче заменить рычаг в сборе.
Устранив все поврежденные детали, ставлю рычаг передней подвески на место. Осуществлять данную процедуру следует в обратном порядке

Очень важно, чтобы все шайбы были поставлены на свои места. Гайки затягиваются уже когда автомобиль опущен, так сайлентблок будет правильно функционировать

Собственно, ослаблять их следует также, когда автомобиль стоит на земле.

Зная технологию, провести замену рычага передней подвески, оказалось для меня не так уж и сложно. Да, пришлось повозиться, потратить свое время. Зато я изрядно сэкономил и знаю, что ближайшее время мой автомобиль не преподнесет мне никаких неприятных сюрпризов.

Диагностика сайлентблоков передних рычагов

Главным признаком того, что сайлентблок пора заменить, является ухудшение управляемости автомобиля. Руль перестает быстро «слушаться» водителя, начинает реагировать на действия с задержкой. Еще более опасным сигналом может послужить виляющие движения машины по дороге. Если такой признак появился, существует реальная опасность для пассажиров данного автомобиля и других участников дорожного движения. К тому же, если отказаться от своевременного ремонта, могут быть повреждены другие более дорогие детали машины, произойдет быстрый износ покрышек.

Чтобы удостовериться в необходимости ремонта, можно обратиться в сервисный центр. Но существует возможность и продиагностировать поломку самостоятельно, проведя визуальный осмотр. Для этого совершите следующие действия.

Подгоните автомобиль на смотровую яму или расположите на подъемнике.
Уберите с детали лишнюю грязь, она помешает разглядеть неисправности.
Внимательно осмотрите резиновую часть на предмет разрывов и мелких трещин

Если она вздулась или отшла, также требуется срочная замена.
Обратите внимание на люфт. Если он достаточно большой, это может привести к поломке посадочных мест шарнира

В таком случае придется заменять весь рычаг полвески.
Уберите машину с ямы или подъемника и проверьте развал-схождение. Если оно неправильное, это тоже может быть признаком порчи сайлентблоков.
