Амортизатор
Данный элемент представляет собой гасящее устройство. Амортизатор служит для уменьшения диапазона колебаний кузова авто. Другими словами, элемент предотвращает самопроизвольную раскачку. Работа амортизатора основана на гидравлическом сопротивлении. Внутри него имеется жидкость определенной вязкости. Она передвигается через специальный клапан. Таким образом устройство гасит резкие удары, сохраняя уязвимые детали подвески. Поэтому амортизатор – это одна из самых ответственных составляющих в ходовой. На наших дорогах данный элемент служит прядка 60-80 тысяч километров. Но этот срок может быть и короче, даже при аккуратной манере езды. Достаточно лишь повредить защитный пыльник, и вся грязь будет скапливаться в уплотнение штока.
Наибольшему износу подвергаются задние амортизаторы, поскольку они имеют гораздо больший ход штока. При быстрой езде по ямам гидравлическая жидкость может попросту закипеть. Это одна из причин, почему амортизатор выходит из строя. Но чаще всего он течет – клапан теряет свою герметичность из-за сильного пробоя или удара. В результате внешняя сторона цилиндра покрывается маслянистой жидкостью. Как определить, что данный элемент вышел из строя? Очень просто – вы будете слышать характерный стук в подвеске «Лады Гранты». Причем он отчетливо заметен в салоне. Снаружи пробитый амортизатор практически не услышать. Этот стук насколько сильный, что перебить его не может даже хорошая музыка. Пробитый амортизатор вы услышите сразу.
Также отметим, что гасящий элемент меняется парно. То есть, в случае пробоя заднего левого меняется и задний правый амортизатор. Что касается передних стоек, они более «живучие». Зачастую они меняются уже в сборе с пружиной, поскольку выходят из строя не раньше чем через 150-200 тысяч километров.

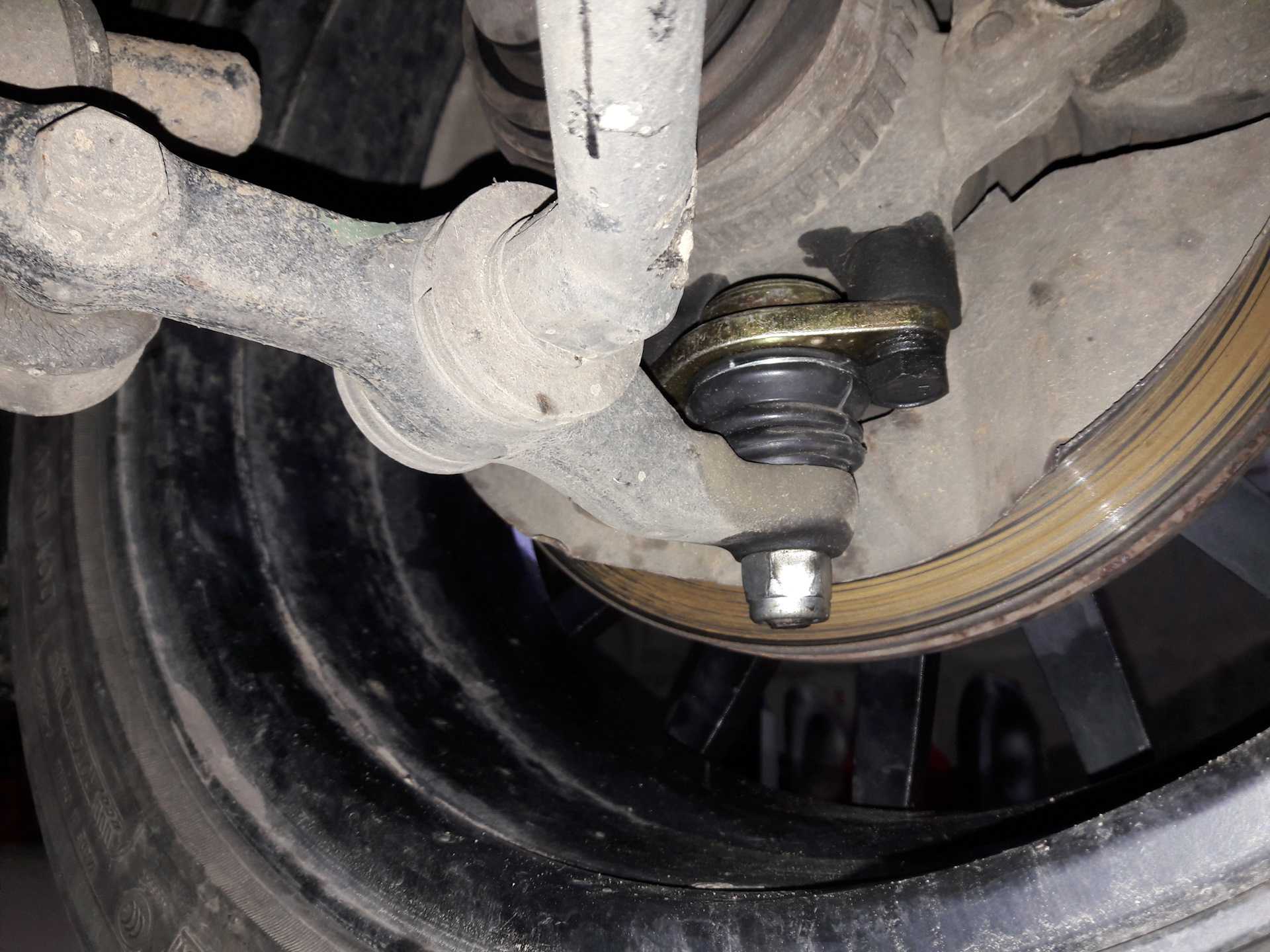

Замена шаровой опоры
Замену опоры рекомендуется выполнять с обеих сторон одновременно, это повышает безопасность. Замена шаровой опоры с одной стороны, может ускорить износ опоры со второй.
Автомобиль устанавливают на ровную поверхность. Заднее колесо необходимо застопорить при помощи упора, ослабить гайки крепления колеса, а затем при помощи домкрата поднять необходимую сторону машины. Снять колесо и повернуть руль до упора в сторону, на которой выполняется замена.
Вначале проводят замену верхней шаровой опоры. Для этого берут ключ на 22, откручивают стопорную гайку, которая находится в поворотном кулаке. Палец шаровой опоры имеет конусную форму. По этой причине данная опора в кулаке запрессована весьма плотно. Потребуется съёмник, специально предназначенный для шаровых опор, чтобы можно было извлечь из места посадки палец. Заменой съёмника может стать тяжёлый молоток. Им резко бьют по цапфе, относящейся к поворотному кулаку, в то место, где находится палец. Но таким методом можно повредить цапфу. После того, как палец будет выпрессован, нужно открутить 3 болта, которыми опора крепится к рычагу. Если в ходе вращения пальца не требуется прилагать лишних усилий, можно сделать вывод, что всё сделано верно. Следует выполнить аналогичные действия с нижней опорой.
При установке новой шаровой опоры, следует обратить внимание на достаточное количество смазки ниже пыльника. Чтобы не пришлось проводить вынужденное повторение работ
Закрепляем на рычаге опору, вставляем в цапфу палец, затягиваем гайку. Затем можно установить на место колесо. После этого приступаем к аналогичным работам с другой стороны.
Заменив шаровые опоры машину необходимо отогнать на СТО для проверки углов установки.
Замена сайлент — блоков в рычаге передней подвески Лада Гранта
Для замены сайлент-блока крепления рычага Лада Гранта понадобятся тиски. Сайлент блок выпресовываем подходящими отрезком трубы. Новый сайлент-блок смачиваем мыльным раствором и запрессовываем в рычаг, также с помощью отрезка трубы подходящего диамтера.
Сайлент-блок установки растяжки сбиваем зубилом. Всего их два, с одной и с другой стороны.
Сняв с одной стороны, снимаем аналогично со второй.
Новый сайлент-блок запрессовываем в тисках…
…и окончательно допрессовываем, нанося удары по выколотке диаметром 8 мм через три окна в слое резины. Сборку проводим в обратном порядке. Затяжку резьбовых соединений всех резинометаллических шарниров переднего рычага подвески Лада Гранта необходимо производить, когда автомобиль стоит на колесах, на ровной поверхности.
Каждый автолюбитель старается уделять своей ласточке как можно больше внимания. Приходится вовремя менять расходники, разбираться с деталями, вышедшими из строя. Если появились подозрения, что сайлентблоки гранта отслужили своё, то нужно быстрее загонять машину на яму
Стоит обратить внимание на предвестники
Часто появляется непонятный глухой стук в подвеске или справа или слева. Стучать может по разным причинам, но сайлентблок гранта является одной из популярных. Говоря о причинах, можно длительное время перебирать варианты, ведь это могут быть и опорник, и шток в стойке, и кронштейн коробки
Стоит уделить внимание и такой детали, как растяжка, она часто и является причиной
Хоть пешком иди
В г. Златоусте около 60% территории занимает частный сектор, а дороги там грунтовые, представляющие из себя дробленый камень перемешанный с землей. Езда по такой дороге доставляет мало удовольствия. Если вам приходилось ездить по «стиральной доске» – вы меня поймете. Ладно бы разок другой «встряхнуться» по такой дорожке, но ведь специфика работы в такси вынуждает кататься по таким ухабам по многу раз в день.
Если добавить к такой встряске невыносимый дребезг, который издает автомобиль, то хочется просто пойти пешком. Как с этим бороться? Дороги мне не «победить», значит будем «воевать» с источником дребезга.
Фото 1: Лада Гранта перед началом диагностики
Основные неисправности
Чтобы распознать неисправности ходовой части Лады Гранты, не обязательно обращаться за помощью к специалистам. Неполадки можно легко выявить самостоятельно. Основные неисправности подвески представлены в таблице:
| При движении автомобиля слышен стук подвески | |
| Гидравлические амортизаторы неисправны | Отремонтировать стойки или заменить их |
| Болты, которыми крепится штанга стабилизатора поперечной устойчивости, ослабли. Изношены резиновые подушки растяжки | Затянуть болты и заменить подушки с сильным износом |
| Ненадёжное крепление верхней опоры стойки к кузову | Затянуть гайку крепления опоры |
| Резиновая втулка опоры амортизатора изношена или разрушена | Заменить деталь |
| Сильный износ шарниров рычажной системы подвески, повреждения растяжек или стабилизатора | Заменить изношенные и повреждённые детали |
| Шаровой шарнир рычага сильно изношен | Установить новый шарнир шаровых опор |
| Просела пружина, сломаны витки | Заменить обе пружины |
| Буфер хода штока амортизатора поврежден | Установить новый буфер |
| Дисбаланс управляемых колес | Отбалансировать все колеса |
| Масляные подтёки на стойке | |
| Сальник амортизатора сильно изношен | Поменять сальник или амортизатор |
| Повреждения штока (задиры, износ покрытия из хрома) | Заменить амортизаторы |
| Деформация, повреждение или износ уплотнительного кольца стойки | Заменить кольцо |
| Во время движения штока вверх не хватает сопротивления амортизаторов | |
| Клапан отдачи или перепускной клапан негерметичны | Заменить повреждённые детали или амортизаторы целиком |
| Произошла утечка и не хватает масла | Устранить неисправность и долить масло |
| Задиры на внутренней поверхности цилиндра и поршне | Заменить элементы и поменять масло |
| Повреждена второпластовая втулка | Поменять втулку |
| Загрязнение рабочей жидкости | Заменить масло |
| На стадии сжатия не хватает сопротивления амортизаторов | |
| Клапан сжатия негерметичен | Устранить неисправность либо заменить детали |
| Низкий уровень масла в стойке | Устранить утечку и залить масло |
| Шток или втулка изношены | Заменить повреждённые элементы |
| Жидкость загрязнена | Заменить рабочую жидкость |
| Диски клапана сжатия изношены или деформированы | Замена деталей |
| Подвеска «пробивает» | |
| Износ пружин | Установить новые пружины |
| Амортизатор вышел из строя | Восстановление или установка новых амортизаторов |
| Зазор в шаровых шарнирах слишком большой | |
| Износ шарового шарнира от попадания через негерметичный пыльник грязи | Снять шарнир и установить новый |
| Автомобиль не двигается ровно по прямой | |
| Давление в шинах неравномерное | Выровнять давление во всех шинах |
| Угол установки колес нарушен | Выставить правильный угол |
| Износ и разрушение резиновых элементов на одной из стоек | Демонтировать и установить новые резиновые элементы |
| Жёсткость пружин стоек неодинаковая | Найти и заменить пружину с недостаточной упругостью |
| Шины изношены по-разному | Установить новые шины |
| Нарушена балансировка управляемых колес | Отбалансировать колеса |
| Протектор колес сильно изнашивается | |
| Частые резкие старты с допущением пробуксовки | Избегать агрессивного стиля вождения |
| Использование тормозов с полной блокировкой колес | При торможении стараться не допускать блокировки |
| Угол установки колес неправильный, или автомобиль перегружен | Сделать развал-схождение и не допускать превышения разрешенной нагрузки, которая указана в паспорте автомобиля |
| Шины изнашиваются неодинаково | |
| Вхождение в повороты на большой скорости | На поворотах сбрасывать скорость |
| Изношены шаровые опоры рычагов и резиновые сайлентблоки | Заменить детали |
| Нарушена балансировка колес | Отбалансировать колеса |
Большая часть описанных проблем легко поддается диагностике без необходимости посещения специализированных СТО. Заняться ремонтом можно и своими руками, но после всех манипуляций обязательно нужно сделать развал-схождение колес.
Источник
Передняя подвеска. Описание конструкции Lada Granta
Примечание:
Ниже приведено описание конструкции передней подвески Лада Гранта для понимания размещения и функциональности отдельных элементов соответствующих механизмов.
Передняя подвеска:
1 – поворотный кулак;
2 – эксцентриковый болт;
3 – амортизаторная стойка;
4 – рычаг;
5 – штанга стабилизатора;
6 – кронштейн крепления подушки штанги стабилизатора;
7 – стойка штанги стабилизатора;
8 – шаровая опора;
9 – растяжка;
10 – кронштейн.
Передняя подвеска – независимая с телескопическими гидравлическими амортизаторными стойками, винтовыми бочкообразными пружинами, поперечными рычагами, двумя растяжками и стабилизатором поперечной устойчивости.
Детали амортизационной стойки:
1 – телескопическая стойка;
2 – пружина;
3 – металлическая втулка;
4 – верхняя опора;
5 – гайка штока;
6 – ограничитель хода отбоя верхней опоры;
7 – опорная пластина верхней опоры;
8 – подшипник;
9 – прокладка пружины;
10 – ограничитель хода сжатия верхней опоры;
11 – буфер хода сжатия;
12 – защитный чехол.
Основа подвески – телескопическая гидравлическая амортизаторная стойка, служащая направляющим и несущим устройством передней подвески. Амортизаторная стойка позволяет передним колесам перемещаться вверх–вниз при проезде неровностей и одновременно гасить колебания кузова. К нижней части корпуса стойки приварен кронштейн для крепления стойки к поворотному кулаку, а к средней части – опорная чашка пружины. Нижняя часть стойки крепится двумя болтами с гайками к поворотному кулаку. Верхний болт, проходящий через отверстие кронштейна стойки, имеет эксцентриковый поясок и эксцентриковую шайбу. Поворотом этого болта регулируется угол развала переднего колеса. На телескопической стойке установлены винтовая бочкообразная пружина, пенополиуретановый буфер хода сжатия, а также верхняя опора стойки в сборе с подшипником. Крайние витки бочкообразной пружины имеют меньший диаметр, чем средние, что обеспечивает переменную жесткость. При сжатии пружины вначале сближаются менее жесткие витки (большего диаметра), а затем – более жесткие. Под весом передней части автомобиля подшипник находится в сжатом положении, что позволяет устранять все зазоры и стуки. При повороте колес вращается корпус стойки вместе с пружиной, но при этом шток амортизатора остается неподвижным и соединение штока с направляющей втулкой амортизатора изнашивается меньше. В корпусе стойки установлен телескопический гидравлический амортизатор. Нижняя часть поворотного кулака соединена с рычагом подвески через шаровую опору. Опора крепится к поворотному кулаку двумя винтами (отверстия в поворотном кулаке несквозные). Отворачивая эти винты, будьте осторожны: при значительном усилии они часто ломаются, поэтому перед разборкой смочите их проникающей жидкостью. Палец шаровой опоры крепится к рычагу самоконтрящейся гайкой. Опора закрыта резинометаллическим чехлом.

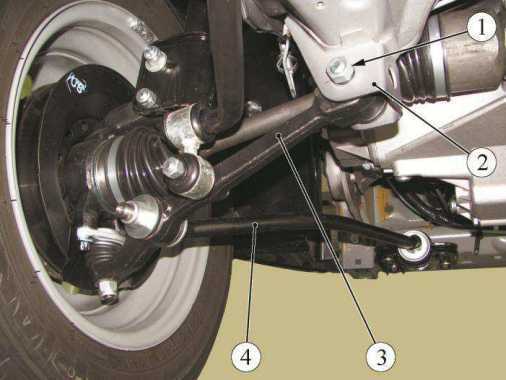

Элементы передней подвески на автомобиле:
1 – кронштейн крепления подушки штанги стабилизатора;
2 – подушка штанги стабилизатора;
3 – штанги стабилизатора поперечной устойчивости;
4 – рычаг;
5 – стойка стабилизатора;
6 – амортизаторная стойка;
7 – поворотный кулак;
8 – шаровая опора;
9 – растяжка;
10 – кронштейн растяжки.
Рычаги подвески соединены между собою штангой стабилизатора поперечной устойчивости через стойки с резиновыми и резинометаллическими шарнирами. Штанга изготовлена из пружинной стали. Стабилизатор поперечной устойчивости предназначен для повышения поперечной устойчивости и уменьшения углов крена кузова за счет скручивания средней части штанги при перемещении ее концов. Тормозные и тяговые силы при движении автомобиля воспринимаются продольными растяжками, соединенными через сайлент-блоки с рычагами и кронштейнами, установленными на нижней поперечине рамки радиатора. В местах соединения (на обоих концах растяжки) установлены шайбы для регулирования угла продольного наклона оси поворота колеса. В поворотном кулаке установлен двухрядный радиально-упорный шариковый подшипник закрытого типа, который закреплен в кулаке двумя стопорными кольцами. Во внутренних кольцах подшипника с натягом установлена ступица колеса. Внутренние кольца подшипника стягиваются (через ступицу) гайкой на хвостовике корпуса наружного шарнира привода колеса. В эксплуатации подшипник не регулируется и не требует пополнения смазки. Гайки крепления ступиц колес одинаковые, с правой резьбой.
Примечание:
При замене растяжек, сайлентблоков, пружин, верхних опор амортизаторных стоек, а также при отсоединении поворотного кулака от амортизаторной стойки необходимо проверить и при необходимости отрегулировать углы установки колес на СТО.
Восстановление шаровых опор: плюсы и минусы ремонта шаровых
Сразу отметим, что порванные пыльники шаровых шарниров и плохое состояние дорого являются основными причинами, по которым такие детали нужно менять достаточно часто. Как правило, если опора шаровая вышла из строя, данный элемент меняется на оригинал или аналог, максимально приближенный по качеству.
Само собой, для многих автомобилей, особенно с облегченной алюминиевой подвеской, такой ремонт далеко не самый дешевый. Дело в том, что часто замена шаровой означает полную замену рычага подвески или рулевой тяги в сборе, так как опора впрессована в рычаг или выполнена с деталью единым целым
Однако, хотя официально шаровые являются неремонтопригодными, все же были разработаны способы восстановления, то есть реставрации шаровых опор для того, чтобы удешевить ремонт. Давайте рассмотрим, когда целесообразно выполнять реставрацию шарнирного соединения, каким образом это делается, а также на что можно рассчитывать после такой процедуры.
Прежде всего, ремонт шаровых делится на:
- восстановление с разборкой;
- ремонт без разборки;
Первый вариант предполагает разборку шаровой и замену вкладыша. Для такой задачи требуется токарный станок и другое специализированное оборудование. На деле, если все работы выполнены качественно, деталь прослужит еще 60-80 тыс. км. Обычно, специализирующиеся на реставрации ходовой части крупные СТО дают гарантию 1-3 месяца или 10 тыс. км пробега.
В двух словах, корпус шаровой опоры на токарном станке нужно развальцевать, после чего вместо изношенных сухарей ставятся специально выточенные полимерные или капролоновые вставки. Далее узел собирают и завальцовывают.
При этом реставрировать шаровую подобным образом можно несколько раз. При необходимости, кроме вставок можно изготовить и новый шаровый палец и/или корпус. Цена комплексного ремонта не самая низкая, однако, получается заметно дешевле покупки нового рычага с шаровой в сборе.
Ремонт шаровых опор без разборки является относительно новой технологией восстановления шаровых и наконечников рулевых тяг. Если коротко, вовнутрь детали под давлением подается специальный материал, который убирает зазоры, возникающие в результате износа.
Чтобы выполнить процедуру, с авто снимается узел, после чего на станке для ремонта в корпусе шаровой высверливают небольшое отверстие и вставляют канал для подачи разогретого полимерного состава. Затем палец шарнира фиксируют в рабочем положении и под давлением «загоняют» в шаровую полиамид-6. После остывания деталь очищают от остатков состава, монтируют новый пыльник и начинается обратная сборка.
Другими словами, ремонт без разборки сводится к закачке через выполненное заранее отверстие жидкого полимера, который заполняет дефекты, затем в результате полимеризации твердеет и выполняет функции вкладыша.
Как правило, с учетом состояния дорог, гарантия на такие работы не предоставляется или же является условной. При этом хорошо отреставрированный элемент вполне выхаживает 30-40 или даже 50 тыс. км. Данный метод также подходит для многоразового применения.
Основное условие – нормальное состояние шарового пальца и корпуса, отсутствие механических повреждений и коррозии. На деле, стоимость реставрации ниже, чем ремонта шаровой с разбором, однако срок службы меньше и предоставляется минимум гарантий.
Неисправности и способы их устранения
Подвеска в процессе своей эксплуатации может вызывать не только всяческие звуки в виде стуков и скрипов, но и непосредственные проблемы с рулевым управлением. При подозрительном поведении этой детали следует незамедлительно провести её полную диагностику.
Шум и стук во время движения
Основные причины выхода из подвески Лады Ларгус связаны с неровностями дорог. Например, стук в передней подвеске Лады Ларгус начинается после того, как автомобиль попал в яму или наскочил на кочку.
К тому же неопытность автовладельца — это не последнее обстоятельство, которое приводит к ремонту ходовой части. Запоздало заметив выбоину, происходит нажатие на педаль тормоза, что только в несколько раз увеличивает нагрузку и усугубляет положение.
Проблема может заключаться в неисправности амортизаторов, износе шаровых опор, ослаблении затяжки крепящих болтов, отсутствии смазки. Если износившиеся детали подлежат замене, то это следует сделать незамедлительно. Когда сбой в работе подвески связан с силой фиксации или отсутствием смазочного материала, то ситуацию исправит их затяжка и соответствующая смазка.
В случае наличия шума или стука в задней подвеске, кроме резиновых уплотнителей и реактивных тяг внимание должно быть обращено на состояние выхлопной трубы. Детальный анализ всего механизма позволяет точно определить причину поломки и своевременно её устранить
Уход автомобиля от прямолинейного движения
Чаще всего это связано с разным давлением в шинах, нарушением углов установки колёс или неправильным зазором в подшипниках. Эти проблемы разрешаются путём проверки и регулировки характеристик с их подгонкой под нормальное функционирование.
В некоторых случаях требуется даже разборка подвески посредством специализированного оборудования. Например, если сильно деформирован рычаг передней подвески в Ладе Ларгус, то нужно будет менять всю ось.
Стоит отметить, что дефекты покрышек заметить можно не сразу, поэтому следует поменять местами колёса передней части автомобиля. Если направление ухода изменится, то проблема как раз в состоянии резины. Когда же виной всему утрата силы одной из пружин, то она тут же сожмётся, повлияв на визуальный наклон корпуса машины.
Вертикальное колебание передних колёс
Эта ситуация чаще всего развивается во время торможения или разгона до максимальной скорости. Легковой автомобиль начинает наклоняться, а под действием неровностей дороги им совершаются колебательные движения. Это аргументировано возможным дисбалансом колёс, осадкой пружин подвески или выходом из строя амортизаторов.
При этом стабилизатор поперечной устойчивости может просто не работать в процессе разгона и торможения. Здесь следует проверить состояние всех деталей и при их износе заменить, надёжно затянув фиксирующие болты.
Такие вертикальные колебания недопустимы, поскольку ходовая часть и рулевое управление воспринимают их как закономерные динамические нагрузки, что приводит в итоге к потере управляемости.
Как улучшить мотор и узел акселератора?
Здесь на первый план должен выходить чип-тюнинг. Базовая настройка предполагает реализацию электронным модулем управления усредненных и оптимальных параметров функционирования двигателя, которые являются лояльными для процесса обкатки автомобиля. Процедура модернизации предполагает изъятие микросхемы из ЭБУ и ее перенастройку. Выполнить данное мероприятие самостоятельно следует только при наличии определенных знаний и опыта в сфере программирования. Для среднестатистического владельца Лада Гранта седан такая специфическая процедура, как чип-тюнинг недоступна, поэтому ее осуществление следует доверить опытным программистам из специализированных ателье. Если грамотно выполнить прошивку, то вполне реально достичь прироста мощности в пределах 15-20%. Здесь может также произойти корректировка уровня топливного потребления. Этот параметр зависит от версии софта.
Еще одним существенным моментом, способным спровоцировать повышенное внимание со стороны владельца, является педаль акселератора. Штатная настройка узла характеризуется «вялым» откликом мотора Лада Гранта седан на нажатие соответствующей педали
Чтобы достичь резкого увеличения оборотов, потребуется более глубокое утопление педали, но и здесь задержки не миновать. Минимизировать эту досадную особенность можно путем подтяжки тросового привода заслонки и регулировочных действий с распределительным валом.
Заключение
Выполнить всю работу можно самостоятельно, сэкономив при этом денежные средства семейного бюджета. Достаточно соблюдать приведенную выше инструкцию, и, за несколько часов, даже начинающий водитель успешно справится с поставленной задачей. После замены шаровой необходимо проехать как минимум 10 тыс. км, а после проводить диагностику. Проверяется затяжка крепежных элементов, осматривается пыльник и устраняются остатки смазывающего вещества. Если во время движения машины всё равно доносятся посторонние звуки со стороны ходовой – лучше всего обратиться к мастеру за помощью.
