Устройство, особенности, работа и лифт передней подвески ваз 2121

Совместимость пружин от нивы и шнивы

Приходит время, когда на Chevrolet Niva необходимо заменить пружины. Прежде нужно разобраться, какие лучше элементы подвески устанавливать, чтобы они обеспечивали ожидаемые свойства.

Пружины на Ниву Шевроле от обычной Нивы ВАЗ-2123 не подходят. Причиной тому являются отличия по длине. Рассмотрим основные технические параметры этих элементов.

Наименование параметра	ВАЗ-2121 Нива	ВАЗ-2123 Shevrolet Niva
Передние
Диаметр прутка	15,2 мм	15,7 мм
Длина	278 мм	313 мм
Жесткость	74,42 кг/см	75 кг/см
Нагрузка	815 кг	815 кг
Задние
Диаметр прутка	13 мм	13,9 мм
Длина	434 мм	410 мм
Жесткость	22,44 кг/см	30 кг/см
Нагрузка	483 кг	483 кг

Из таблицы сравнения видно, что не соответствует свободная длина рассматриваемых деталей, что и является причиной невозможности установки, так как пружины от Нивы короче.

Что такое клиренс, зачем и как его увеличить?

По соотношению цены и качества «Нива» гораздо демократичнее и комфортнее большинства бюджетных зарубежных внедорожников. Прибавьте к этому сравнительно малый вес машины, простоту и даже в какой-то степени примитивность конструкции, отличную ремонтопригодность и большой выбор запасных частей — и получится идеальная модель для самостоятельной модернизации. Превратить «Ниву» в безупречную машину для экстремальных погодных и дорожных условий можно, не тратя баснословных денег и большого количества времени.

В качестве одного из самых доступных и эффективных способов улучшения проходимости автомобиля многие автовладельцы рассматривают увеличение клиренса. Клиренсом называют дорожный просвет или расстояние от поверхности дорожного полотна до самой нижней точки центральной части авто. Чем больше этот просвет, тем большего диаметра колеса можно установить на машину, однако не все так просто. Каждый автомобиль имеет свой определенный предел возможностей увеличения дорожного просвета за счет увеличения диаметра колеса. Для «Нивы» без дополнительных доработок и конструктивных изменений самыми оптимальными являются колеса, размер которых соответствует 235/75-R15.

Если вы попробуете увеличить предельно допустимый размер, неизбежно получите целый комплект проблем, а главное, колеса не по размеру начнут цеплять все детали корпуса, расположенные под рамами. Придется решать вопросы с переделкой полуосей, приводов, искать и устанавливать подходящую КПП и распредкоробку… Такой «тюнинг» по стоимости может выйти дороже самой машины.

Пружины на ниву, практика

пружины для семейства нива Давайте разделим задачу на две маленькие задачки. Пусть они будут называться коротышка и крокодил

Причем не важно будет это нива классика, нива-М или нива-У. Перед тем как обратиться к шведам, еще немного истории. Когда в 2008 году, классическую ниву, сменила Нива-М, а в 2020 Нива-У, завод гордо заявил, что о проблеме передних пружин им известно и что будут ставиться пружины нового типа, с большей толщиной витка и на 20 мм длиннее

Результат написан в начале второго абзаца

Когда в 2008 году, классическую ниву, сменила Нива-М, а в 2020 Нива-У, завод гордо заявил, что о проблеме передних пружин им известно и что будут ставиться пружины нового типа, с большей толщиной витка и на 20 мм длиннее. Результат написан в начале второго абзаца.

Вариант коротышка. Передняя часть машины очень сильно перегружена. А если еще на передок вешается лебедка или кондиционер (нива урбан), то становится совсем грустно. Поэтому по нашему многолетнему опыту во всех случаях мы ставим пружины от длиннобазной нивы, то есть крокодила. Задние пружины для коротышки и крокодила одинаковые. Пружины 4047001 (короткая база), я могу рекомендовать только в случае, если вы постоянно ездите один и без груза, поэтому в наличии мы их фактически не держим. Ради справедливости замечу, что на данных пружинах моя семейная нива откатала более 7 лет, до первых признаков просадки пружин.

Вариант крокодил. Есть два варианта проверенных временем. Первый вариант, это стандарт. Впереди 4047006, сзади 4247002. Но есть одно русское, НО. Мало кто покупает крокодила для езды в одиночку или без груза. Как правило это охота, рыбалка, 3-4 мужика, куча поклажи и ящик водки или это внедорожный «грузовичок» (очень частый вариант). В этом случае, на зад ставим задние пружины от нивы шевроле. По геометрии они совершенно одинаковы, а по жесткости примерно на 20-25 процентов больше. Законный вопрос, почему не усиленные пружины для нивы? Ответ – цена. По какой-то причине они дороже чем пружины от Шнивы. И пожалуйста не забывайте о том, что если вы хотите сделать комфортную для себя подвеску, то надо рассматривать вопрос комплексно, совместно с качественными амортизаторами и сайлентблоками.

Зачем разбирается узел?

Существует несколько объективных причин, по которым необходимо производить разборку всей передней подвески со снятием нижних рычагов. Они связаны с такими обстоятельствами:

1. чаще всего узел разбирается для замены резинометаллических шарнирных втулок — сайлент-блоков;
2. нужна замена нижнего рычага в связи с его повреждением или поломкой;
3. требуется снять переднюю балку для ее замены или проведения других ремонтных работ.

Отсюда возникает еще одна причина, из-за которой очень желательно разобрать нижнюю часть подвески в первый год эксплуатации машины, — профилактика.

Пока ось нижнего рычага не успела намертво прикипеть ко втулке, ее необходимо извлечь, почистить и смазать графитной смазкой. Этим вы избавите себя от многих проблем в будущем, поскольку демонтаж прикипевшего болта отнимет огромное количество времени в самый неподходящий момент.

Какой сайлентблок для Нивы лучше

В продаже есть два десятка самых разных сайлентблоков, начиная от заводских ВАЗовских, заканчивая полиуретановыми самой разной жесткости. Слишком жесткие полиуретановые сайлентблоки ставить не желательно — вся вибрация будет на кузове, к тому же в холодную погоду гарантирован скрип.

Оригинальные сайлентблоки Лада-Деталь с артикулом 2121-2904004-04 и 21210-2904004-04 обойдутся в $17-18. По отзывам владельцев, такие сайлентблоки смогут выдержать около 100 тысяч пробега без особых проблем. Есть ряд аналогов:
Трек , с таким же артикулом, цена $15, качество хорошее, выносливые и прочные;
CS-20, полиуретан, цена 22 доллара.

Качество и характеристики полиуретановых сайлентблоков сильно зависят от жесткости материала, поэтому ставить их нужно с расчетом на то, что вибрации на руле и кузове будут неизбежными, а срок эксплуатации непрогнозируемый. По отзывам владельцев, оптимальный вариант для Нивы — резиновые ВАЗовские сайлентблоки, хорошо зарекомендовавшие себя в течении долгих лет работы.

В продаже есть два десятка самых разных сайлентблоков, начиная от заводских ВАЗовских, заканчивая полиуретановыми самой разной жесткости. Слишком жесткие полиуретановые сайлентблоки ставить не желательно — вся вибрация будет на кузове, к тому же в холодную погоду гарантирован скрип.

Передняя подвеска нива 2121, ваз 2131, лада 4х4

Элементы передней подвески

1 – тормозной диск;2 – ступица колеса;3 – шпилька;4 – нижняя шаровая опора;5 – колпачок;6 – корпус наружного шарнира привода;7 – регулировочная гайка;8 – конусная втулка;9 – подшипники ступицы;10 – сальники;11 – грязеотражательное кольцо;12 – резиновая подушка штанги стабилизатора;

13 – обойма крепления штанги стабилизатора;14 – поворотный кулак;15 – кузов;16 – растяжка;17 – защитный чехол шарового пальца;18 – верхняя шаровая опора;19 – подушки крепления штока амортизатора;20 – верхний рычаг;21 – поперечина;22 – регулировочные шайбы;23 – ось верхнего рычага;

А еще интересно: Замена родных подшипников Шевроле Нива на Iveco

24 – резинометаллический шарнир (сайлент-блок) верхнего рычага;25 – буфер хода отбоя;26 – кронштейн буфера хода отбоя;27 – верхняя опорная чашка пружины;28 – верхняя изолирующая прокладка пружины;29 – пружина;30 – болт крепления растяжки к поперечине;31 – шайбы нижнего рычага;

32 – ось нижнего рычага;33 – резинометаллический шарнир нижнего рычага;34 – нижний рычаг;35 – нижняя изолирующая прокладка пружины;36 – нижняя опорная чашка пружины;37 – буфер хода сжатия;38 – амортизатор;39 – кронштейн крепления штанги стабилизатора к кузову;40 – штанга стабилизатора.

Какой сайлентблок для Нивы лучше

В продаже есть два десятка самых разных сайлентблоков, начиная от заводских ВАЗовских, заканчивая полиуретановыми самой разной жесткости. Слишком жесткие полиуретановые сайлентблоки ставить не желательно — вся вибрация будет на кузове, к тому же в холодную погоду гарантирован скрип.

Оригинальные сайлентблоки Лада-Деталь с артикулом 2121-2904004-04 и 21210-2904004-04 обойдутся в $17-18. По отзывам владельцев, такие сайлентблоки смогут выдержать около 100 тысяч пробега без особых проблем. Есть ряд аналогов:
Трек , с таким же артикулом, цена $15, качество хорошее, выносливые и прочные;
CS-20, полиуретан, цена 22 доллара.

Качество и характеристики полиуретановых сайлентблоков сильно зависят от жесткости материала, поэтому ставить их нужно с расчетом на то, что вибрации на руле и кузове будут неизбежными, а срок эксплуатации непрогнозируемый. По отзывам владельцев, оптимальный вариант для Нивы — резиновые ВАЗовские сайлентблоки, хорошо зарекомендовавшие себя в течении долгих лет работы.

В продаже есть два десятка самых разных сайлентблоков, начиная от заводских ВАЗовских, заканчивая полиуретановыми самой разной жесткости. Слишком жесткие полиуретановые сайлентблоки ставить не желательно — вся вибрация будет на кузове, к тому же в холодную погоду гарантирован скрип.

Раздаточная коробка Нива 21213

Модель ВАЗ-21213 – легковой автомобиль повышенной проходимости с постоянным полным приводом и блокировкой дифференциала. Марка 21213 является рестайлинговой версией первого вазовского внедорожника ВАЗ-2121. РК Нивы 21213 имеет три передачи:

• первую – с передаточным числом 1,2;
• вторую, пониженную – с числом 2,135;
• нейтраль.

21213 комплектуется 4-ступенчатыми и 5-ступенчатыми коробками передач, и когда включена первая скорость раздатки, машина работает в стандартном режиме, передаточные числа в трансмиссии с 5-ст. КПП следующие:

При включении второго положения рычага раздаточной коробки (положение назад) передаточные числа меняются (понижаются):

По обычным дорогам на раздатке постоянно включена первая передача, рычаг управления раздаточной коробкой (понижающим редуктором) выдвинут вперед. Нейтральная передача РК разъединяет трансмиссию, и в таком положении автомобиль не едет, нейтраль есть также и в КПП.

Часто автомобилистами задается вопрос – зачем нужна нейтральная передача в раздаточной коробке. Нейтраль используется при подключении к трансмиссии дополнительных агрегатов, например, механической лебедки, в этом случае должна быть еще установлена коробка отбора мощности.

Определить приоритеты

Для того, чтобы максимально эффективно провести улучшения, необходимо определиться – в каком направлении будет идти тюнинг нивы 2121. Возможны варианты следующих улучшений:

• Улучшение освещения
• Доработка салона
• Модернизация подвески
• Усовершенствование двигателя
• Усиление внедорожных качеств
• ·Дооснащение багажника

Тюнинг ваз 2121 нива в соответствии с каждым из вариантов имеет свои особенности. Некоторые улучшения произвести достаточно просто, другие доработки сумеет сделать лишь опытный автомобилист, а кое-что лучше доверить работникам автосервиса. Нелишним будет узнать, что можно сделать при модернизации по каждому из направлений.

Определить приоритеты

Для того, чтобы максимально эффективно провести улучшения, необходимо определиться – в каком направлении будет идти тюнинг нивы 2121. Возможны варианты следующих улучшений:

• Улучшение освещения
• Доработка салона
• Модернизация подвески
• Усовершенствование двигателя
• Усиление внедорожных качеств
• ·Дооснащение багажника

Тюнинг ваз 2121 нива в соответствии с каждым из вариантов имеет свои особенности. Некоторые улучшения произвести достаточно просто, другие доработки сумеет сделать лишь опытный автомобилист, а кое-что лучше доверить работникам автосервиса. Нелишним будет узнать, что можно сделать при модернизации по каждому из направлений.

Проходимость, управляемость и безопасность

Говорить о том, что это безопасные автомобили, нельзя. Машины даже не получили подголовники для задних пассажиров. Что и говорить про разного рода современные системы, широкий перечень подушек безопасности и электронных помощниках. Всего этого в машинах нет.

Краш-тесты также не впечатляют. Попасть на такой машине в аварию страшно, даже при сравнительно небольшой скорости движения. Несмотря на прочный кузов, водитель и пассажиры обычно получают серьёзные травмы.

Управляемость у Нивы 2121 и Нивы Урбан практически идентичный. Обычный вариант российского внедорожника более жёсткий и плохо отзывается на активную работу рулевым колесом. Всё же Нива Урбан условно более городская. Но это реализовано в большей степени за счёт иной настройки руля. Подвеска не отличается приятной мягкостью при проезде неровностей. Но Нива Урбан, как и Нива 4х4, созданы для бездорожья.

Именно в таких условиях автомобили проявляют себя с самой лучшей стороны. Проводить в этом компоненте сравнение бессмысленно. Хотя 2121 наверняка чувствует себя немного увереннее за счёт простых бамперов впереди и сзади. Видоизменённая внешность Урбана не сильно повлияла на проходимость, но задеть такой бампер будет обиднее, нежели в случае с классическим компактным внедорожником.

А еще интересно: Устройство и ремонт раздаточной коробки ВАЗ 2121 Нива

Порядок предварительной разборки

Чтобы добраться до оси, снять ее и поменять сайлент-блоки, нужно подготовить инструменты:

1. домкрат с колесным ключом;
2. рожковые и накидные ключи стандартных размеров;
3. набор головок и вороток;
4. для демонтажа резинометаллических шарниров желательно иметь съемник;
5. мощный молоток;
6. монтировка;
7. прочие слесарные инструменты.

Проводить работы по снятию оси нижнего рычага не обязательно из смотровой ямы или на подъемнике, достаточно открытой ровной площадки. Но некоторые операции удобнее производить из канавы, так что ее наличие желательно. На руки лучше натянуть матерчатые перчатки, чтобы не посбивать пальцы. Зафиксировав автомобиль на месте с использованием противооткатных средств под задними колесами, можно приступать к разборке, проводящейся в такой последовательности:

• Поднять авто на домкрате, открутить и снять переднее колесо. Под нижний рычаг подставить колодку и опустить на нее машину.
• Раскрутить 3 крепления нижней шаровой опоры и отделить узел ступицы от рычага.
• Открутить 2 гайки кронштейна, прижимающего конец стабилизатора поперечной устойчивости к боковой части рычага. Монтажной лопаткой снять его со шпилек.
• Отсоединить амортизатор от опорной площадки пружины, раскрутив его нижнее крепление. Поднять автомобиль домкратом и вытащить пружину. Опорную площадку снимать с рычага не обязательно, разве что она вам мешает.
• Удерживая головку длинного болта, на котором держится нижний рычаг, открутить с другой стороны гайку и удалить ее вместе с шайбой.
• С помощью молотка и круглой наставки из латуни аккуратно выбить ось из втулки. Между ней и рычагом вставлено несколько регулировочных шайб, при выбивании они будут выпадать. Потерять шайбы нельзя.

Регулировочные шайбы, стоящие между рычагом и втулкой передней балки, ставятся на автомобиль Нива 2121 еще на заводе. Во время сборки их необходимо вернуть на место в том же количестве. По окончании разборки можно приступать к замене сайлент-блоков, используя съемник. При отсутствии такового старые резинометаллические втулки выбиваются в тисках, а на их место посредством наставки из отрезка трубы аккуратно запрессовываются новые.

Во время сборки узла очень важно обработать всю поверхность оси нижнего рычага графитной смазкой. Это избавит вас от мучений и потерь большого количества времени при следующей разборке в том случае, если болт намертво прикипит. Это избавит вас от мучений и потерь большого количества времени при следующей разборке в том случае, если болт намертво прикипит

Это избавит вас от мучений и потерь большого количества времени при следующей разборке в том случае, если болт намертво прикипит.

Амортизаторы

Амортизаторы предназначены для гашения колебаний кузова и колес автомобиля. Гидравлические амортизаторы в результате создаваемого ими сопротивления (жидкостного трения) преобразуют механическую энергию колебаний кузова и колес в тепловую энергию, которую рассеивают в окружающую среду. В передней и задней подвесках автомобиля установлены гидравлические амортизаторы телескопического типа’ двустороннего действия, которые гасят колебания кузова и колес автомобиля как при ходах сжатия, так и отдачи.

Передние и задние амортизаторы имеют одинаковое устройство и отличаются только длиной и способом крепления.

Амортизатор (рис. 39) состоит из трех основных узлов: цилиндра 12 с днищем 2, поршня 10 со штоком 13 и направляющей втулкой 21 с уплотнениями. В поршне амортизатора имеются два ряда сквозных отверстий, расположенных по окружности. Отверстия наружного ряда сверху закрыты перепускным клапаном 24, находящимся под воздействием слабой пластинчатой, пружины 23, а отверстия внутреннего ряда снизу закрыты клапаном отдачи 29 с сильной пружиной 9. В днище цилиндра амортизатора расположен клапан сжатия, обойма 6 и тарелка 7 которого-имеют ряд сквозных отверстий. Цилиндр 12 заполнен амортизаторной жидкостью, вытеканию которой препятствует сальник 18, поджимаемый гайкой 15, которая ввернута в резервуар 11. Полость амортизатора, заключенная между цилиндром 12 и резервуаром 11, является камерой, которая служит для компенсации изменения объема жидкости в цилиндре по обе стороны поршня, возникающего из-за перемещения штока 13.

Рис. 39. Амортизатор:

1 — проушина; 2 — днище; 3 — диски клапана сжатия; 4 — дроссельный диск клапана сжатия; 5 — пружина клапана сжатия, 6 — обойма клапана сжатия; 7 — тарелка клапана сжатия; 8 — гайка клапана отдачи; 9 — пружина клапана отдачи 10 — поршень; 11 — резервуар; 12 — цилиндр; 13 — шток; 14 — кожух; 15 — гайка резервуара; 16 — защитное кольцо; 17 — прокладка защитного кольца; 18 — сальник штока; 19 — обойма сальника; 20 — уплотнительное кольцо; 21 — направляющая втулка штока; 22 — ограничительная тарелка; 23 — пружина перепускного клапана; 24 — тарелка перепускного клапана: 25 — дроссельный диск клапана отдачи; 26 — шайба; 27 — кольцо поршня; 28 — диски клапана отдачи; 29 — тарелка клапана отдачи; 30 — компенсационная камера.

Назначение и устройство передней и задней

Шевроле Нива предназначена для движения по асфальту и бездорожью. Поэтому машина, кроме полного привода, имеет увеличенный клиренс. Последнее выполняет три функции:

• Снижение ударных нагрузок на кузов, колеса, подшипники.
• Обеспечение сцепления с дорогой.
• Уменьшение колебаний кузова во время движения по неровностям.

Подвеска делится на две части:

• Передняя представлена на схеме ниже. Включает четыре рычага (по два с каждой стороны), шаровые опоры, телескопические амортизаторы, витые пружины и стабилизатор поперечной устойчивости. Передняя подвеска независимая — колебания одного из рычагов не влияют на положение другого.
• Задняя представлена на схеме ниже. Включает балку заднего моста, реактивные тяги, телескопические амортизаторы и витые пружины. Балка жестко связывает колеса. Они не могут независимо колебаться. Соответственно, задняя подвеска — зависимая. Это немного уменьшает комфорт и проходимость. Зато балка увеличивает жесткость и надежность конструкции.

Кроме перечисленных деталей, подвеска включает и другие элементы: резиновые отбойники, сайлентблоки, болты, гайки, крепления, прокладки, кронштейны. Все они подвергаются большим динамическим и статическим нагрузкам. Кроме этого, резиновые части сайлентблоков и пыльники шаровых опор со временем рассыхаются и нуждаются в замене даже после длительного гаражного хранения автомобиля.

Плюсы и минусы ходовой

Существенными преимуществами являяются:

• Комплектующие на ходовую Шевроле Нивы всегда имеются в наличии у большинства дилеров. Стоимость этих запчастей гораздо ниже, чем на автомобилях конкурентов.
• Высокая проходимость в любых условиях.
• Ходовая имеет большой угол съезда – 350 градусов и въезда – 370 градусов. Наличие подобных характеристик позволяет преодолевать любые препятствия на дороге.
• Плавное и легкое передвижение по трассе.
• Мягкая езда в условиях бездорожья благодаря понижающей передаче и принудительной блокировке межосевого дифференциала.

Вместе с преимуществами, которые получает владелец Шнивы, в подарок он вознаграждается и следующими минусами, к слову, исходящими из плюсов:

Ощутимая вибрация кузова при движении, особенно от заднего моста.
Большой расход топлива за счет увесистой задней подвески и постоянного полного привода. К примеру, мотор автомобиля «съедает» около 8 литров бензина на трассе и 14 л – в городе. Подобный расход, к примеру, равняется необходимости в топливе для Toyota LC 200.
Ходовая оснащена плохими по качеству сальниками, втулками, сайлент-блоками и шаровыми опорами

Обратить внимание на эти части нужно уже через 15 000-20 000 км пробега.
Уход колес в сторону при движении уже через 25 000 км пробега из-за разбитых подшипников ступиц.

А еще интересно: Заводская толщина лкп шевроле нива

Вместе с преимуществами, которые получает владелец Шнивы, в подарок он вознаграждается и следующими минусами, к слову, исходящими из плюсов:

Ощутимая вибрация кузова при движении, особенно от заднего моста.
Большой расход топлива за счет увесистой задней подвески и постоянного полного привода. К примеру, мотор автомобиля «съедает» около 8 литров бензина на трассе и 14 л – в городе. Подобный расход, к примеру, равняется необходимости в топливе для Toyota LC 200.
Ходовая оснащена плохими по качеству сальниками, втулками, сайлент-блоками и шаровыми опорами

Обратить внимание на эти части нужно уже через 15 000-20 000 км пробега.
Уход колес в сторону при движении уже через 25 000 км пробега из-за разбитых подшипников ступиц.

Какой сайлентблок для Нивы лучше

В продаже есть два десятка самых разных сайлентблоков, начиная от заводских ВАЗовских, заканчивая полиуретановыми самой разной жесткости. Слишком жесткие полиуретановые сайлентблоки ставить не желательно — вся вибрация будет на кузове, к тому же в холодную погоду гарантирован скрип.

Оригинальные сайлентблоки Лада-Деталь с артикулом 2121-2904004-04 и 21210-2904004-04 обойдутся в $17-18. По отзывам владельцев, такие сайлентблоки смогут выдержать около 100 тысяч пробега без особых проблем. Есть ряд аналогов:
Трек , с таким же артикулом, цена $15, качество хорошее, выносливые и прочные;
CS-20, полиуретан, цена 22 доллара.

Качество и характеристики полиуретановых сайлентблоков сильно зависят от жесткости материала, поэтому ставить их нужно с расчетом на то, что вибрации на руле и кузове будут неизбежными, а срок эксплуатации непрогнозируемый. По отзывам владельцев, оптимальный вариант для Нивы — резиновые ВАЗовские сайлентблоки, хорошо зарекомендовавшие себя в течении долгих лет работы.

В продаже есть два десятка самых разных сайлентблоков, начиная от заводских ВАЗовских, заканчивая полиуретановыми самой разной жесткости. Слишком жесткие полиуретановые сайлентблоки ставить не желательно — вся вибрация будет на кузове, к тому же в холодную погоду гарантирован скрип.

Замена передней пружины нива 21213

Заводской чертёж пружины передней подвески

Отличия пружин подвески Шевроле Нива, Рысь и Lada 4×4ЗАМЕНА

Вывешиваем переднюю часть автомобиля и снимаем колесо.

Отсоединяем от чашки пружины нижнее крепление амортизатора (см. тут) и обойму подушки штанги стабилизатора (см. тут).

Отворачиваем на несколько оборотов гайку оси нижнего рычага (см. тут).

Подставив упор под нижний рычаг, отсоединяем от него шаровую опору (см. тут).

Уменьшаем высоту регулируемого упора или, при жестком упоре, приподнимаем автомобиль.

Опускаем рычаг и выводим нижний виток пружины из-за выступа чашки.

Снимаем пружину с верхней опорной чашкой и изолирующей прокладкой.

С верхнего витка пружины снимаем опорную чашку и изолирующую прокладку.

С выступа нижней опорной чашки снимаем пластиковую изолирующую прокладку.

Для снятия нижней опорной чашки пружины…

…головкой «на 17» отворачиваем гайку болта крепления чашки, удерживая от проворачивания болт ключом той же размерности.

Отворачиваем и вынимаем еще три болта крепления чашки.

Снимаем нижнюю опорную чашку пружины.

Снятые детали устанавливаем в обратной последовательности.

Гайки оси нижнего рычага и болта нижнего крепления амортизатора окончательно затягиваем в положении «автомобиль на колесах».

Видео

Покажем как своими руками заменить передние пружины в автомобиле НИВА. Перед работой опрыскиваем все необходимые нам крепления WD-шкой. Пружины будут меняться без использования стяжек. Родные пружины на НИВЕ славятся своей ненадёжностью, за пару лет способны существенно просесть или разбивается отбойник. Пружины меняются всегда попарно, в не зависимости от состояния второй.

Качество ролика немного страдает, зато всё подробно пояснено и показано по шагам, так чтобы вы своими силами в гараже могли всё повторить.

Процесс установки новой пружины:

Видео замена передних пружин в Нива:

Ещё одна полезная видео инструкция по замене передних пружин:

Работа передней подвески Нива

Работа передней подвески Нивы в экстремальных условиях.

Работу проводим на смотровой канаве или подъемнике. Вывешиваем переднюю часть автомобиля ваз 2121 и снимаем колесо. Отсоединяем суппорт с направляющей колодок (см. Разборка переднего тормозного механизма нива 2131)…

…и подвязываем их проволокой к верхнему рычагу.

Отворачиваем регулировочную гайку подшипников ступицы (см. Проверка и регулировка зазора в подшипниках ступицы).

Вынимаем конусную втулку.

Зубилом разгибаем край стопорной пластины гайки переднего крепления рычага к поворотному кулаку.

Аналогично расконтриваем гайку заднего крепления.

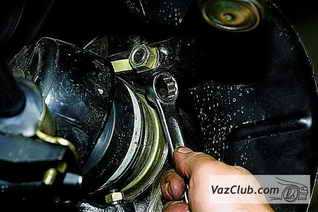

Накидным ключом «на 19» отворачиваем гайку заднего крепления рычага к поворотному кулаку.

Аналогично отворачиваем гайку переднего крепления.

Снимаем стопорную пластину.

Сняв рычаг с болтов, отводим его от поворотного кулака.

Отсоединяем тормозные шланги от поворотного кулака (см. Снятие переднего тормозного шланга). Отсоединяем крепление верхней и нижней шаровых опор от рычагов нива 2121 (см. Снятие верхней шаровой опоры, и Снятие нижней шаровой опоры ваз 2121).

Со шлицев корпуса наружного шарнира привода переднего колеса снимаем поворотный кулак в сборе с шаровыми опорами, ступичным узлом и тормозным диском.

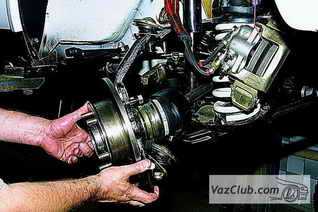

Разъединяем поворотный кулак и ступицу с тормозным диском.

При затруднении в разъединении деталей зажимаем поворотный кулак в тиски…

…и выколоткой из мягкого металла выбиваем ступицу.

Теперь можно вынуть болты крепления рычага нива 2131 к поворотному кулаку.

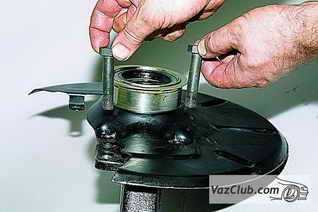

Для разъединения ступицы ваз 2121 и тормозного диска наворачиваем гайку на шпильку…

…и выбиваем шпильку.

Отвернув гайку, вынимаем шпильку.

Аналогично демонтируем другие шпильки.

Разъединяем ступицу и тормозной диск.

Зубилом сбиваем грязезащитное кольцо.

Ключом «на 10» отворачиваем болт крепления защитного кожуха…

…и снимаем кожух.

Для демонтажа сальников и подшипников ступицы зажимаем поворотный кулак в тиски.

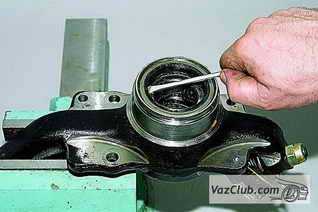

Поддеваем отверткой сальник…

…и вынимаем его.

Извлекаем кольцо.

Вынимаем внутреннее кольцо наружного подшипника ваз 2131 с сепаратором и роликами.

Аналогично вынимаем сальник, кольцо и внутреннее кольцо другого (внутреннего) подшипника с сепаратором и роликами.

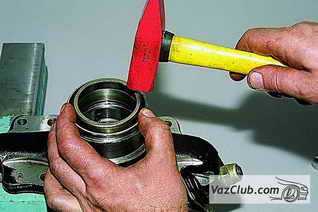

Бородком выбиваем наружное кольцо наружного подшипника…

…и вынимаем его.

Аналогично выбиваем наружное кольцо внутреннего подшипника. Сборку производим в обратной последовательности. Перед установкой подшипников очищаем внутреннюю полость поворотного кулака от старой смазки. Подходящим отрезком трубы запрессовываем…

…наружные кольца подшипников.

Закладываем в полость поворотного кулака и в сепараторы подшипников 40 г смазки Литол-24.

Подходящим отрезком трубы запрессовываем сальники.

Установив грязезащитное кольцо,…

…зубилом вдавливаем в нескольких местах металл кольца в проточку поворотного кулака ваз 2131.

Соединив тормозной диск нива 2131 со ступицей,…

…выколоткой из мягкого металла запрессовываем шпильки.

Головки шпилек фрезерованной поверхностью должны быть обращены к цилиндрической поверхности тормозного диска.

Чтобы болты крепления рычага к поворотному кулаку при его установке на автомобиль не выпали,…

…наворачиваем на них гайки.

Вставив хвостовик наружного шарнира привода в шлицы ступицы нива 2121.

…монтируем поворотный кулак.

По окончании сборки регулируем зазор в подшипниках ваз 2131 (см. Проверка и регулировка зазора в подшипниках ступицы).

Независимый ремонт зазора ступичных подшипников

Если во время движения вы ощущаете или вибрация присутствует на рулевой колонке, то скорей всего увеличился зазор на передних колёсах в подшипниках самой ступицы, по этому их ресурс сократится, а шины начнут неравномерно изнашиваться. А если зазор и вовсе будет отсутствовать, то ступица будет туго вращаться что также приведет к снижению ресурса, поэтому его зазор должен быть больше ноль пятнадцати м.л. Регулировка передних подшипников осуществляется при помощи баллонного ключа, ключа на двадцать сем и молотка.

• Колесо, которое находится в подвешенном состояние следует покачать, если люфт присутствует необходимо отрегулировать зазор. После этого нажмите на педаль тормоза, и покачайте колесо, если люфта нет значит зазор имеется в подшипниках.
• Необходимо демонтировать декоративный колпак и открутить у ступицы контргайку, и чтобы она не провернулась удерживайте ее воротком. Во время ремонта ходовой во время регулировки ступицы желательно установить новые ступичные гайки, так как даже после регулировки велика вероятность того что старые займут прежнее место, что не позволит законтрить их как следует. Если такой возможности нет, то можно взять гайку с Другова автомобиля.
• Затем нужно такрутить гайку ступицы так чтобы крутящий момент был 19.6 Н·м. проворачивая ступицу несколько раз, на девяносто градусов в двух направлениях, тем самым произойдет само установка подшипника. После этого ослабляем гайку регулировочную и затягиваем ее на 6,8 Н·м. проделав все это просто отворачиваем гайку на двадцать пять градусов.
• После того как все сделано меняем буртик гайки, на цапе внешнего шарнира привода.
• После того как регулировка произведена проверти как вращаются колеса, если они вращаются легко значит все хорошо. Конечную проверку можно произвести лишь после того как проедите несколько километров без торможения, оценив, как нагревается ступица.

А еще интересно: Тест УАЗ Патриот, Great Wall Hover и Chevrolet Niva

Порядок предварительной разборки

Чтобы добраться до оси, снять ее и поменять сайлент-блоки, нужно подготовить инструменты:

1. домкрат с колесным ключом;
2. рожковые и накидные ключи стандартных размеров;
3. набор головок и вороток;
4. для демонтажа резинометаллических шарниров желательно иметь съемник;
5. мощный молоток;
6. монтировка;
7. прочие слесарные инструменты.

Проводить работы по снятию оси нижнего рычага не обязательно из смотровой ямы или на подъемнике, достаточно открытой ровной площадки. Но некоторые операции удобнее производить из канавы, так что ее наличие желательно. На руки лучше натянуть матерчатые перчатки, чтобы не посбивать пальцы. Зафиксировав автомобиль на месте с использованием противооткатных средств под задними колесами, можно приступать к разборке, проводящейся в такой последовательности:

• Поднять авто на домкрате, открутить и снять переднее колесо. Под нижний рычаг подставить колодку и опустить на нее машину.
• Раскрутить 3 крепления нижней шаровой опоры и отделить узел ступицы от рычага.
• Открутить 2 гайки кронштейна, прижимающего конец стабилизатора поперечной устойчивости к боковой части рычага. Монтажной лопаткой снять его со шпилек.
• Отсоединить амортизатор от опорной площадки пружины, раскрутив его нижнее крепление. Поднять автомобиль домкратом и вытащить пружину. Опорную площадку снимать с рычага не обязательно, разве что она вам мешает.
• Удерживая головку длинного болта, на котором держится нижний рычаг, открутить с другой стороны гайку и удалить ее вместе с шайбой.
• С помощью молотка и круглой наставки из латуни аккуратно выбить ось из втулки. Между ней и рычагом вставлено несколько регулировочных шайб, при выбивании они будут выпадать. Потерять шайбы нельзя.

Регулировочные шайбы, стоящие между рычагом и втулкой передней балки, ставятся на автомобиль Нива 2121 еще на заводе. Во время сборки их необходимо вернуть на место в том же количестве. По окончании разборки можно приступать к замене сайлент-блоков, используя съемник. При отсутствии такового старые резинометаллические втулки выбиваются в тисках, а на их место посредством наставки из отрезка трубы аккуратно запрессовываются новые.

Это избавит вас от мучений и потерь большого количества времени при следующей разборке в том случае, если болт намертво прикипит.

Когда менять сайлентблоки верхнего рычага

Ресурс верхних сайлентблоков передней подвески на Ниве достаточно высок. Тем не менее признаки износа могут проявиться уже при пробеге от 70-80 тысяч км , а то и раньше, если машина эксплуатируется на грунтовке. Первый признак изношенного сайлентблока — скрип и стук при проезде неровностей.

В самых запущенных случаях изношенный сайлентблок будет влиять на управляемость автомобиля и способность держать прямую, возможен усиленный неравномерный износ покрышек, рыскания по дороге на прямой. Определить состояние сайлентблока проще всего визуально — трещин и сколов на поверхности резины быть не должно, никаких расслоений и люфтов также быть не должно.
