Ремонт шаровой подвески газ 31105

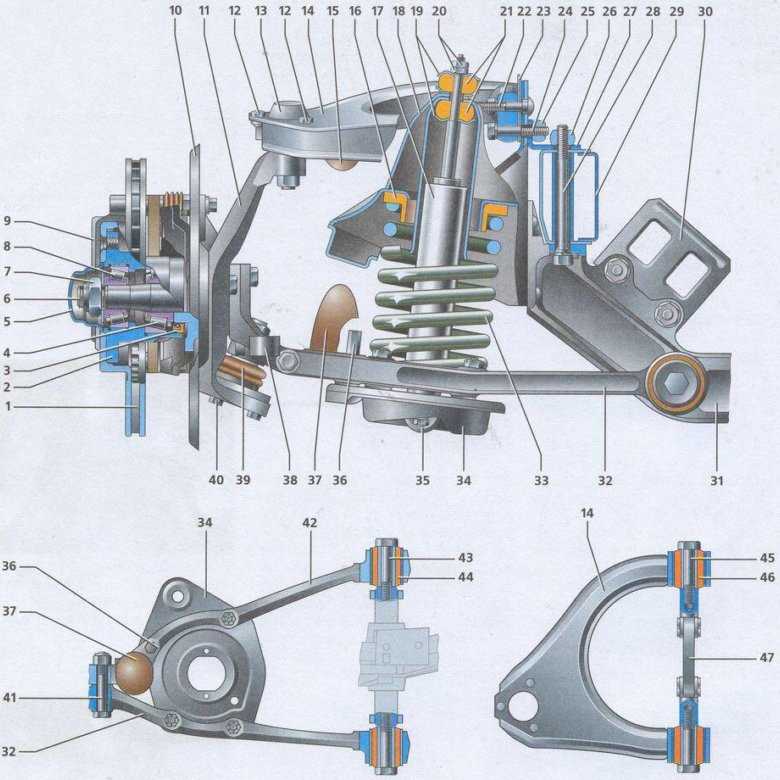

6.1.8 Замена шаровой опоры

6.1.7. Замена шаровой опоры

«Проверка технического состояния деталей подвески на автомобиле«««««

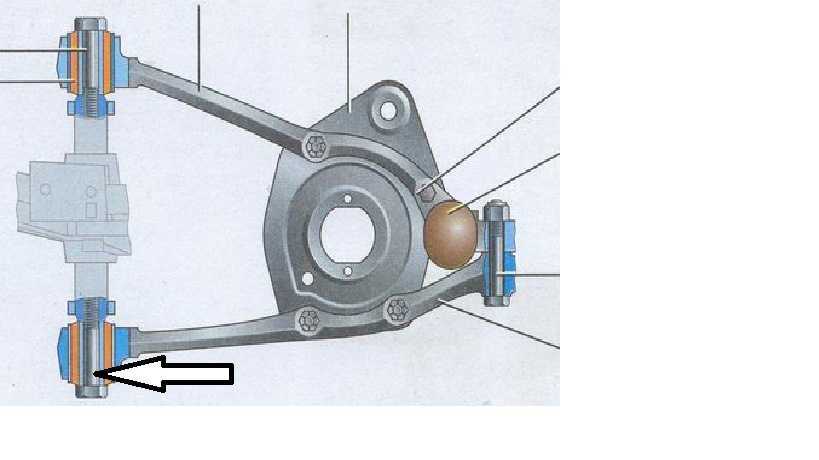

1. Подставьте под нижний рычаг опору, нагрузите подвеску (опустив автомобиль или подняв нижний рычаг домкратом) так, чтобы положение рычагов примерно соответствовало их положению под нагрузкой. При этом между буфером отдачи и кронштейном поперечины подвески должен быть зазор. Снимите колесо.

2. Выверните три болта крепления опоры к поворотному кулаку и…

3. …отсоедините опору от кулака, отведя его в сторону.

4. Очистив щеткой выступающий резьбовой конец пальца опоры от ржавчины и грязи, отверните и снимите гайку крепления пальца.

5. Установите на нижний рычаг съемник и, заворачивая его гайку, выпрессуйте палец опоры из отверстия в бобышке рычага и…

ПОЛЕЗНЫЙ СОВЕТ
Для облегчения выпрессовки пальца нанесите несколько резких сильных ударов по боковой поверхности бобышки рычага.

6. …снимите опору. При необходимости, снимите с нее защитный чехол.

ПРИМЕЧАНИЕ
Если вы снимали опору только для замены защитного чехла, проверьте состояние опоры, поворачивая рукой шаровой палец. Свободный ход пальца или его заедание не допускаются.

7. Установите новую опору или новый чехол в порядке, обратном снятию.

ПРИМЕЧАНИЕ
После замены опоры проверьте и, при необходимости, отрегулируйте углы установки колес. Воспользуйтесь услугами мастерских, имеющих специальное оборудование.

Съемник рулевого наконечника для авто своими руками

Привет всем любителям самоделок. В этой статье я расскажу, как сделать съемник своими руками, который поможет заменить вам рулевой наконечник, а также шаровую опору на своем автомобиле. Материалы, необходимые для сборки не являются труднодоступными, их можно найти у себя в гараже или на приемном пункте металлобазы. Также изготовление данной самоделки поможет вам сэкономить ваши деньги и набраться опыта, что весьма полезно.

Перед тем, как начать читать статью, предлагаю посмотреть ролик, где показан подробный процесс сборки данного съемника и его проверка в действии.

Для того, чтобы сделать съемник рулевого наконечника для авто своими руками, понадобится:

* Углошлифовальная машинка, отрезной диск * Тиски слесарные * Токарный станок по металлу, сверло по металлу * Проходной резец * Сварочный аппарат, электроды * Средства индивидуальной защиты, краги, сварочная маска, защитные очки, наушники * Рулевой наконечник для тестирования самоделки * Болт от автомобильной ступицы * Баллончик молотковой краски * Линейка, маркер * Шарик от шарикоподшипника * Металлический квадратный прут * Сверлильный станок * Метчик для нарезания резьбы под болт ступицы * Швеллер 8 мм с толщиной полки 10 мм

Шаг первый.

Первым делом нужно подготовить швеллер для дальнейших работ.

Его поверхность нужно очистить от ржавчины, старой краски и других дефектов, которые легче всего убрать при помощи углошлифовальной машинки, закрепив в ней круг с наждачными лепестками для зачистки. При работе с углошлифовальной машинкой соблюдайте меры безопасности, одевайте защитные очки, наушники и перчатки.

Шаг второй.

Зачищенную часть швеллера нужно отпилить, но перед этим ее нужно разметить. При помощи маркера и линейки делаем разметку на швеллере.

Работа с углошлифовальной машинкой без защиты диска запрещена, это очень опасно для вашего здоровья. Далее закрепляем швеллер и выпиливаем нужную часть при помощи УШМ, в процессе реза следим за положением диска, чтобы не было перекосов.

Шаг третий.

Затем на полках заготовки посередине делаем кернение, которое поможет позиционировать сверло.

После этого сверлом по металлу делаем отверстие в заготовке при помощи сверлильного станка, периодически добавляя смазки в место сверления, что позволит сверлу дольше сохранять заточку.

Сначала проделываем отверстие маленьким сверлом, затем сверлом побольше. Когда отверстие готово, зажимаем деталь в тиски, устанавливаем на углошлифовальную машинку отрезной диск и пропиливаем часть одной полки до отверстия, как это показано на фото.

В итоге получается такая деталь, которую можно считать практически готовым съемником.

Шаг четвертый. Для того, чтобы при работе с самодельным инструментом не было нареканий, привариваем к плоской части заготовки квадратный металлический прут, это будет своего рода ребро жесткости.

Зажимаем деталь в тисках и к ней привариваем прут при помощи сварочного аппарата.При работе со сварочным аппаратом будьте аккуратны, одевайте защитную сварочную маску и краги.Шаг пятый.

Теперь нужно доработать ступичный болт.

После этого зажимаем болт за его проточенную шляпку, в самой резьбовой части делаем отверстие сверлом по металлу, которое должно быть чуть меньше диаметра шарика от шарикоподшипника, но перед этим делаем небольшое углубление центровочным сверлом, чтобы добиться большей точности.

После сверления фиксируем болт в тисках и легкими ударами молотка вбиваем шарик подшипника в ранее просверленное отверстие. Шарик в данном случае нужен для того, чтобы болт при работе не плющился.

Шаг шестой.

Шаг седьмой.

Краска на самодельном съемнике высохла, а значит его можно протестировать. Вкручиваем гайку с шпильки рулевого наконечника и устанавливаем съемник на поворотный кулак, следя за тем, чтобы он не повредил пыльник и встал без перекосов и начинаем постепенно затягивать болт.

На данном этапе будьте осторожны, так как наконечник может вылететь из своего места в любой момент.

Всем спасибо за внимание, желаю творческих успехов и удачи в новых самоделках. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь

Подробнее здесь

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Меняем и устанавливаем шаровые опоры на Ниву Шевроле

Помимо двигателя в автомобиле присутствует большое количество дополнительных компонентов, которые очень сильно влияют на комфорт и качество передвижения. Для большинства легковых авто и внедорожников к таким компонентам можно отнести и подвеску автомобиля. Важным ее компонентом является шаровая опора. Многие слышали о такой детали, но на практике не сталкиваются до тех пор, пока не появляется необходимость ее замены. Где она расположена и какое предназначение выполняет более подробно будет рассмотрено в этой статье.

Шаровая опора Нива Шевроле установлена в передней части автомобиля и служит для того, чтобы обеспечивать взаимодействие управляющего рычага и колесной ступицы. Это нужно, чтобы передавать управляющий сигнал на колеса.

Деталь представляет собой самостоятельный элемент, который состоит из двух частей. Одна выполнена в виде пальца, на конец которой нанесена резьба. Другая – шарообразная, конец которой заключен в корпусе детали. Внутри она заполнена специальным смазывающим веществом на основе полимерных материалов. Стальной палец может свободно перемещаться, чтобы обеспечивалась необходимая функциональность. Для обеспечения защиты от пыли в конструкции предусмотрен специальный резиновый пыльник. Это наиболее уязвимая деталь всей конструкции, которая со временем приходит в негодность. В результате полимерная смазка насыщается пылью и грязью, происходит усиленное трение и в результате появляется стук в данном узле.

Признаки неисправности

Шаровая опора на Ниве практически полностью состоит из металла. Но при нарушении целостности резинового пыльника внутрь вместе с пылью может попадать и вода. Это возможно даже при наличии маленьких трещин. В результате во время движения появляются посторонние шумы и скрипы. Это одни из первых признаков скорого износа шаровой опоры, по которым можно определить необходимость замены.

Новые шаровые опоры на Ниву Шевроле устанавливаются довольно просто, условно процедура может быть сделана в любом гараже на стандартном оборудовании. Единственной проблемой может стать необходимость специального инструмента – съемного ключа для шаровых опор.

Съемник может отличаться по внешнему виду, но принцип его действия одинаков во всех случаях. Работа производится в определенном порядке:

Автомобиль приподнимается при помощи домкрата или специального автоподъёмника.
Снимается переднее колесо
При помощи ключа на 22 отвинчивается крепежная гайка шарового пальца.
Под нижний рычаг устанавливается упор, затем при помощи ключа на 13 производиться откручивание гаек с корпуса детали.
Демонтируются болты из посадочных отверстий, затем поворотный кулак вместе с опорой рычага отводиться в сторону.
После этого понадобиться специальный съемник. Он устанавливается на шаровую, затем при помощи него палец впрессовывается из поворотного кулака.
После этого кулак отводиться в сторону, а шарнир выводиться из ступицы.

Если съемника нет в наличии, то не обязательно откладывать ремонт, можно вполне обойтись подручными средствами. Этого понадобиться монтировка и немного терпения, чтобы выбить палец из посадочного места.

После выполнения данных действий шаровая опора меняется на новую. Затем необходимо выполнить все действия в обратном порядке, чтобы установить детали на место и собрать автомобиль

При этом важно помнить, что замену шаровых необходимо производить одновременно с двух сторон. Они имеют одинаковый ресурс, и если одна из них вышла из строя, то у другой скорее всего тоже будет поврежден пыльник и будут сильные следы износа

Проверка изделия.

Перед тем, как поменять шаровые опоры на Ниву Шевроле необходимо осмотреть их внешний вид на наличие повреждений. Обычно такая оценка производиться специалистами на СТО. Но и это не всегда может гарантировать хороший результат, кроме этого такой способ довольно дорогостоящий

При самостоятельном осмотре необходимо прежде всего обращать внимание на основные признаки неисправностей:

Большой люфт на разрыв
Повреждение поверхности пыльника

Если только пыльник вышел из строя, и выработка не настолько сильная, чтобы появился люфт, то можно обойтись лишь его заменой. Если проблема более серьезная, то перед владельцем встает вопрос выбора качественной и недорогой детали. Наиболее распространенные варианты на рынке – продукция фирм Кедр, Фобос и Трек. Обычно стоимость комплектов одинаковая, и не превышает 3000 рублей.

Виды подшипников

Конструктивных исполнений верхней части стойки – два:

Опорный подшипник входит в конструкцию опоры (можно встретить на ряде моделей ВАЗ);
Является отдельным элементом, который помещается между опорой и верхней чашкой пружины.

А вот самих опорных подшипников, которые применяются в конструкции подвески – несколько:

СО ВСТРОЕННЫМ НАРУЖНЫМ ИЛИ ВНУТРЕННИМ КОЛЬЦОМ. Особенность его заключается в обеспечении возможности вращения элементов, которые контактируют как с внешним, так и внутренним кольцом. Дополнительно в таком варианте предусмотрено наличие установочных отверстий, поэтому при монтаже прижимные фланцы не нужны;
С ОТДЕЛЯЕМЫМ ВНЕШНИМ ИЛИ ВНУТРЕННИМ КОЛЬЦОМ. В таком варианте одно из колец (в зависимости от конструкции) может отделяться, в то время как второе закреплено на опоре;
ОДИНОЧНО-РАЗДЕЛЬНЫЙ. Конструктивно этот вариант – тот же подшипник с отделяемым кольцом, но обладает повышенными показателями по жесткости.

В целом, особой разницы, какой из типов подшипника используется, — нет, главное, чтобы он выполнял свои функции.

Несмотря на то, что верхняя часть стойки устанавливается внутрь специальной ниши в колесной арке, грязь, песок и пыль проникают к опоре, а эти загрязняющие элементы являются губительными для любого подшипника.

Дополнительно опорный подшипник практически постоянно подвергается резкоменяющимся нагрузкам, в том числе и ударным (из-за работы пружины), что в сочетании с загрязнениями приводит к интенсивному износу составных частей подшипника и выхода его из строя.

Из-за достаточно сложных условий эксплуатации, ресурс такого подшипника ограничен. Многие производители указывают, что замене он подлежит каждые 100 тыс. км.

Но в действительности же, из-за плохого состояния дорог, они требуют замены уже через 50 тыс. км. При этом ресурс этого узла также зависит и от его качества.

Не редкие случаи, когда опорный подшипник приходится менять уже через 10 000 км пробега.

Инструменты и материалы

Для изготовления устройства понадобятся следующие инструменты (список примерный, и зависит исключительно от конструкции и особенностей съемника):

тиски;
метчики и плашки;
сварочный аппарат;
дрель;
болгарка.

Для приспособления необходимо подобрать подходящее прочное железо, несколько болтов и гаек. Опишем распространенные конструкции съемников, которые пользуются популярностью у автовладельцев при самостоятельном изготовлении. Заметим, что по своей функциональности они ничем не отличаются от заводских устройств, даже во многом их превосходят.

Такая конструкция считается наиболее простой в изготовлении. Принцип ее работы основан на знаменитой пословице «клин клином вышибают». Клиновидный съемник представляет тонкую пластинку из прочного металла, которая утолщена с одной из сторон. На узкой стороне приспособления выточена специальная выемка под палец.

Демонтаж пальцев рулевых наконечников при помощи клина осуществляется так: тонкая сторона съемника забивается ударами молотка в щель между шарниром наконечника и поворотным кулаком. По мере продвижения приспособления, наконечник рулевой тяги будет постепенно освобождаться, пока месть полностью не выдвинется из уха. Изготовить съемник клиновидной конструкции можно из любого прочного металлического листа, высверлив либо выточив в нем канавку под палец.

Съемник вилочного типа

Это самый простой тип съемника. Для его изготовления вам потребуется небольшой кусок листового проката толщиной 10 мм.

Для начала разметьте на плоскости будущие формы вашей вилки. Как показывает практика, длина вилки должна быть около 100 мм. Ширина вилки не менее 40 мм. В заготовке делаем пропил на всю толщину проката шириной 20 мм, отступив от края заготовки 30 мм. В итоге, у вас должна получиться заготовка в форме английской буквы U. Теперь остается только заострить зубцы вилки и приварить ручку.

Для изготовления ручки используйте трубу диаметром 20 мм. и длиной 400 мм. Сделайте в трубе пропил, чтобы туда с небольшим натягом вставлялась ваша вилка, и приварите вилку к трубе.

Для более хорошего внешнего вида и повышения удобства работы, на конец трубы можно одеть старую ручку от руля велосипеда, или просто обмотать ее изолентой.

Все, ваш съемник готов. Единственное замечание – данный съемник в процессе своего использования очень часто рвет пыльники на рулевых наконечниках. Поэтому его стоит использовать в том случае, когда наконечник вышел из строя. Или после использования съемника внимательно осмотреть пыльник на предмет повреждений, при малейшем сомнении пыльник необходимо заменить.

Электрика

При пробеге более 120 тыс. км отказывают реле стеклоочистителей и поворота.

Один из знаменитых фокусов, «выкидываемых» Шевроле Нива – включение зажигания без ключей при включении габаритов и ближнего света. Секрет в кнопке включения габаритов и ближнего, «сажающей» плюс (+) на зажигание.

Передняя панель Шевроле Нива 2009 — н.в.

Указатель уровня топлива может отказать при пробеге более 60-80 тыс. км.

Со временем сдается и указатель температуры охлаждающей жидкости, показывающий завышенные значения. Его показания снижаются при включении дополнительных электропотребителей.

Штатный брелок управления центральным замком порой начинает плохо работать, а вскоре и вовсе отказывает. Причина в плохой пропайке элементов электросхемы брелка, которые вскоре начинают отваливаться.

Штатный генератор на 80А плохо вытягивает нагрузку, вызывая быстрый разряд аккумуляторной батареи. Неплохая альтернатива ему составит около 4000 рублей в лице генератора на 115 А.

Плохой контакт в монтажном блоке вызывает оплавление 2-х гнезд предохранителей – обогрев заднего стекла и зеркал и вентилятора печки. А плохой контакт лампы габаритного света вызывает обгорание патрона и оплавление пластика отражателя передней блок-фары.

Причины износа шаровой опоры?

Так как этот элемент находится в основной части транспортного средства, он подвергается серьёзным нагрузкам. Нарушение функционирования детали может произойти по целому ряду причин. Но, в большинстве случаев, опора перестает справляться со своими функциональными обязанностями из-за увеличенного зазора между пальцем и полимерным составом. К прочим негативным факторам, влияющим на её состояние и продолжительность службы, стоит отнести:

Естественный износ пальца или самого корпуса
Неаккуратное передвижение по разбитым дорогам
В любой момент может произойти разрыв резинотехнического пыльника, что отрицательно повлияет на работу и ресурс шаровой опоры
Также в случае прорыва пыльника шаровая теряет смазку

Некачественные детали, как правило, служат намного меньше положенного срока

Чтобы не возникла преждевременная поломка ходовой системы, нужно придерживаться осторожного, размеренного стиля вождения. В момент подъезда к неровностям или разбитой дороге лучше всего сбавлять скорость автомобиля до минимума. Опытные автомеханики также настоятельно рекомендуют регулярно осматривать состояние пыльника

Опытные автомеханики также настоятельно рекомендуют регулярно осматривать состояние пыльника.
