ЗИЛ-5301. Проверка затяжки головки блока цилиндров и регулировка клапанов Д-245Е3

содержание .. 130 131 132 133 134 135 136 137 138 139 140 ..

Проверка затяжки болтов крепления головки цилиндров

Проверку затяжки болтов крепления головки цилиндров производите по окончании обкатки и через каждые 40 тыс. км пробега на прогретом дизеле в следующем порядке:

— снимите колпак и крышку головки цилиндров;
— снимите ось коромысел с коромыслами и стойками;
— динамометрическим ключом проверьте затяжку всех болтов крепления головки цилиндров в последовательности, указанной на рисунке 1, и, при необходимости, произведите подтяжку.
Момент затяжки -220±10 Н.м.

После проверки затяжки болтов крепления головки цилиндров установите на место ось коромысел и отрегулируйте зазор между клапанами и коромыслами.

Рисунок 2 — Регулировка зазора в клапанах.

Регулировку производите в следующей последовательности:

— снимите колпак крышки головки цилиндров и проверьте крепление стоек оси коромысел;

— проверните коленчатый вал до момента перекрытия клапанов в первом цилиндре (впускной клапан первого цилиндра начинает открываться, а выпускной заканчивает закрываться) и отрегулируйте зазоры в четвертом, шестом, седьмом и восьмом клапанах (считая от вентилятора), затем поверните коленчатый вал на один оборот, установив перекрытие в четвертом цилиндре, и отрегулируйте зазоры в первом, втором, третьем и пятом клапанах.

Для регулировки зазора отпустите контргайку винта на коромысле регулируемого клапана в соответствии с рисунком 2 и, поворачивая винт, установите необходимый зазор по щупу между бойком коромысла и торцом стержня клапана. После установки зазора затяните контргайку. По окончании регулировки зазора в клапанах поставьте на место колпак крышки головки цилиндров.

содержание .. 130 131 132 133 134 135 136 137 138 139 140 ..

Установка поршневых колец на поршень

Установка поршневой д240-д245 начинается с установки гильз. Затем необходимо установить поршневые кольца на поршня. На современных поршнях устанавливаются пять колец. Три компрессионных. Одно стальное самое верхнее. Два чугунных расположенные ниже и два маслосъёмных. Одно из которых ставится по нижней кромке поршня. Кольца имеют обязательное направление установки. На них написано ли верх. Либо просто стоит знак изготовителя. Чтобы установить кольца необходимо разжать их в замках и аккуратно опускать вниз до канавки. Разжать можно пальцами, если тяжело можно воспользоваться съёмником стопорных колец. Главное не сломать кольца. Делать нужно это аккуратно. Но боятся не стоит. Чем больше опасаться сломать кольцо тем оно скорее сломается. Просто уверенными движениями разжимать и ставить. При установке маслосъёмных колец можно сначала установить внутреннюю пружину а затем ставить само кольцо Так будет удобнее. Имеет значение, как располагаются замки колец между собой

Как устроен двигатель?

Для повышения технико-экономических показателей дизельного двигателя «Д-245» система его впуска оснащена турбонаддувом, где происходит промежуточное охлаждение воздуха. Установка турбокомпрессора позволила регулировать мощность наддува. Это существенно увеличило крутящий момент при меньшем значении частоты вращения. Наличие турбокомпрессора обеспечило соответствие двигателя современным экологическим стандартам.

Установка свечей накаливания сделала возможным запуск двигателя при низкой температуре воздуха. Присутствие жидкостно-масляного теплообменника позволяет быстро добиться оптимальной температуры масла.

Система смазки двигателя Д-245

Блок цилиндров двигателя

Блок цилиндров является основной корпусной деталью двигателя. Она представляет собой жесткую чугунную отливку. В конструкции установки присутствуют четыре съемных гильзы. Между его стенками и цилиндрами происходит циркуляция охлаждающей жидкости.

Корпусные детали дизеля Д-245

Произведена установка и других конструкционных элементов:

приливы с крышками для пяти подшипников;
масляный канал;
форсунки.

Наружная поверхность блока Д-245 подготовлена особым образом для установки прочих элементов – масляного фильтра, щита распределения, топливных фильтров и пр.

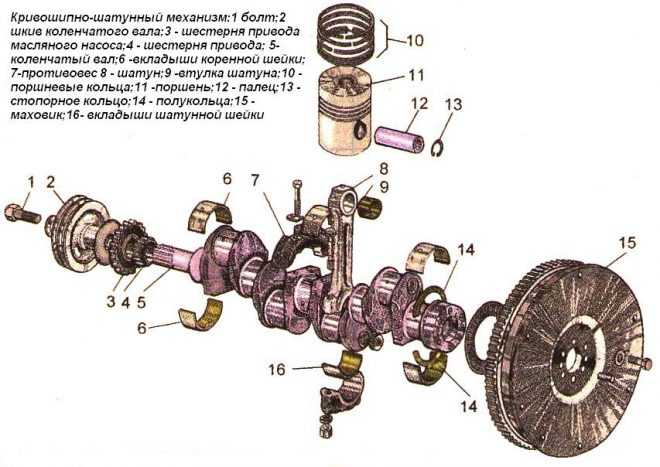

Кривошипно-шатунный механизм двигателя

Кривошипно-шатунный механизм Д-245

На стальном коленвале присутствуют четыре шатунных шейки и пять коренных. В их конструкции есть специальные полости, которые позволяют выполнить дополнительную центробежную установку масла. Они покрываются резьбовыми заглушками.

Осевое усиление коленчатого вала принимают на себя четыре биметаллических полукольца. Их установка произведена в расточках блока цилиндров и в крышке коренного подшипника. Чтобы компенсировать производимые нагрузки, на нескольких щеках присутствуют противовесы. Данный конструктивный элемент Д-245 дополнительно оснащен манжетами, которые выполняют уплотняющую функцию.

Газораспределительный механизм

В составе данного механизма двигателя Д-245 присутствуют следующие конструктивные элементы:

Газораспределительный механизм Д-245

распределительный вал;
клапаны;
толкатели и коромысла;
регулировочные винты;
штанги;
пружины, оси и стойки коромысел.

Распределительный вал Д-245 является пятиопорным, приводится в действие благодаря коленчатому валу. Свойства подшипников в нем выполняют пять втулок. Коромысла, толкатели и штанги изготовлены из высококачественной стали, клапаны – из ее жаропрочных видов.

Насос

На двигатель Д-245 произведена установка топливного насоса блочной конструкции. Он оснащен кулачковым приводом и золотниковым дозировочным агрегатом. Привод насоса осуществляется от коленчатого вала с включением в процесс шестерней распределения.

ТНВД МТЗ Д-245

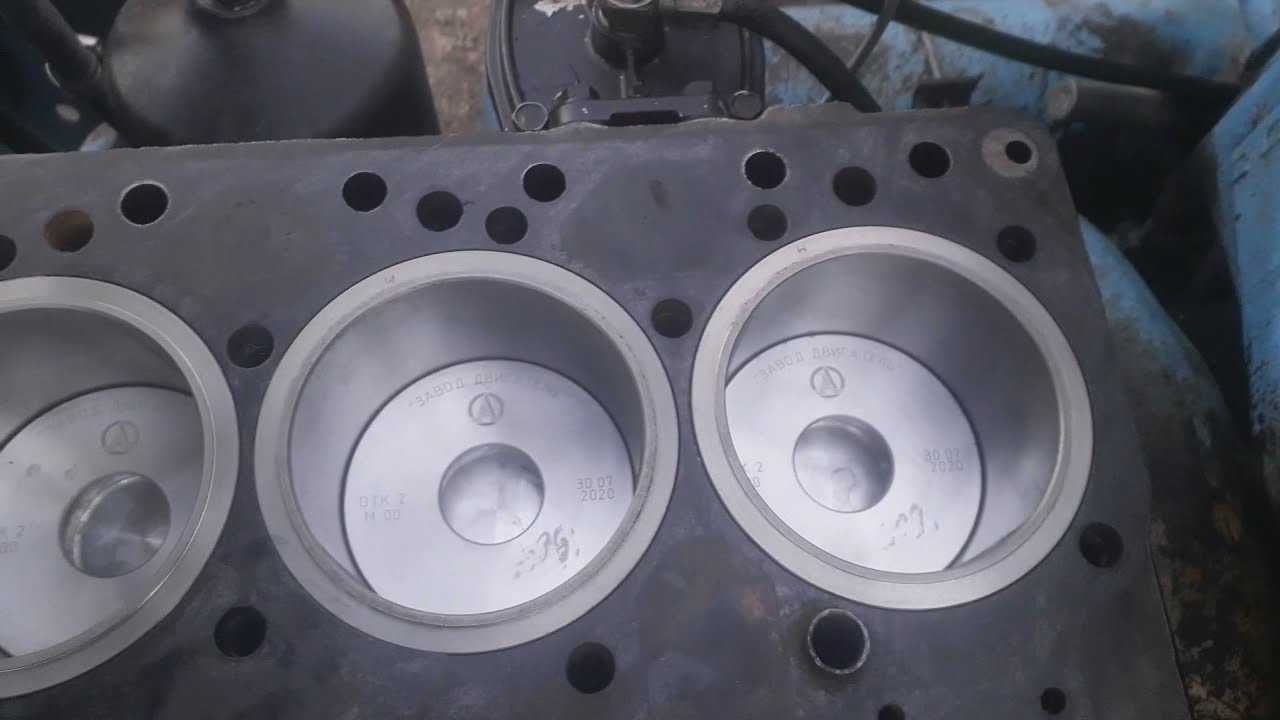

Шатуны и поршня Д-245 устанавливаем

Установка шатунно-поршневой группы Д-245

Проверить соответствие размерной группы комплекта поршней и размерной группы гильз цилиндров

Поршни одного комплекта на дизеле должны быть одной размерной группы, соответствующей размерной группе гильз цилиндров

Диаметр юбки поршня 110-0,05-0,07 мм

Диаметр гильзы цилиндра 110 +0,06+0,04 мм

Зазор между поршнем и гильзой 0,09…0,13 мм

Размерная группа «С«

Диаметр юбки поршня 110-0,07-0,09 мм

Диаметр гильзы цилиндра 110 +0,04+0,02 мм

Зазор между поршнем и гильзой 0,09…0,13 мм

Размерная группа «М«

Диаметр юбки поршня 110-0,09-0,11 мм

Диаметр гильзы цилиндра 110 +0,02 мм

Зазор между поршнем и гильзой 0,09…0,13 мм

Разность массы поршней одного комплекта не должна превышать 10 г.

Разность массы шатунов в сборе с поршнями не должна превышать 30 г.

Проверить соответствие размерной группы шатунных вкладышей ремонтному или номинальному размеру шатунных шеек. Размерные группы поршней и гильз цилиндров приведены в таблице.

Перед установкой в гильзы поршней в сборе с шатунами и поршневыми кольцами следует протереть чистой салфеткой и продуть сжатым воздухом зеркало гильз цилиндров, наружную поверхность поршней, рабочую поверхность вкладышей шатунных подшипников и шейки коленчатого вала.

Некруглость и допуск профиля продольного сечения отверстия втулки верхней головки шатуна — 0005 мм.

При запрессовке втулки должно быть обеспечено ее симметричное расположение относительно средней плоскости шатуна.

После растачивания поверхность отверстия втулки верхней головки не должна иметь рисок и задиров, шероховатость обработанной поверхности должна быть Rа≤0,63 мкм

На верхней поверхности втулки допускается одна спиральная или радиальная риска шириной не более 0,1 мм.

На поверхности шатунного болта трещины и риски не допускаются. Резьба болта должна быть чистой, без забоин и заусенцев.

На поверхности поршневого пальца не должно быть рисок, забоин и трещин.

Разность массы пальцев, устанавливаемых на один дизель, не должна превышать 10 г.

Не смазанный маслом палец должен легко от усилия руки проворачиваться в шатуне, не иметь поперечного качания и не выпадать из шатуна под действием собственной массы.

Радиальный зазор (просвет) между поршневым кольцом и контрольным калибром для верхнего компрессионного кольца не должен превышать 0,02 мм не более чем на 10 % поверхности и не ближе 20° от замка; а для маслосъемных колец — овальность должна быть в пределах 0,15. 0,65 мм

Зазор в стыке колец должен быть в переделах 0,3. 0,6 мм, причем подгонка этого зазора не допускается.

Предел прочности колец при изгибе кольца — не менее 441 Нм.

Сборку шатуна с поршнем и пальцем рекомендуется производить с помощью специальной оправки, показанной на рисунке 3.

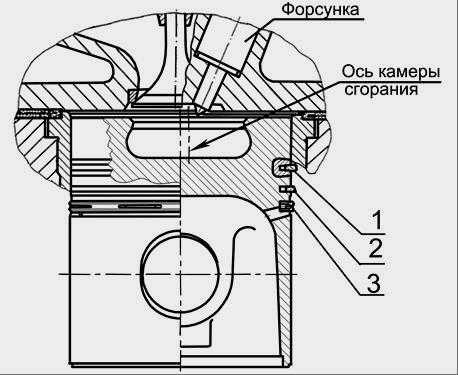

На каждый поршень устанавливаются верхнее компрессионное кольцо, покрытое по наружной поверхности хромом, два (или одно) компрессионных конусных кольца и одно маслосъемное кольцо коробчатого типа с пружинным расширителем.

Компрессионные конусные кольца на торцовой поверхности у замка имеют маркировку верх, которая при установке колец должна быть обращена к днищу поршня

Стык расширителя маслосъемного кольца не должен совпадать с замком кольца.

Маслосъемные поршневые кольца устанавливаются меткой (выдавкой), нанесенной на поверхности кольца в 7. 20 мм от замка, к днищу поршня.

При вращении поршня, находящегося в горизонтальном положении, поршневые кольца должны свободно, без заеданий, перемещаться в его канавках и утопать в них под действием собственной массы.

Замки поршневых колец надо располагать на равном расстоянии по окружности.

Зеркало гильз цилиндров, поршни с поршневыми кольцами, шатунные шейки коленчатого вала и вкладыши шатунных шеек нужно смазать моторным маслом.

Замки рядом стоящих поршневых колец должны быть расположены под углом 180°.

Для установки поршней в гильзу блока надо использовать оправки И 806.01.200 и И 804.01.200.

Момент затяжки гаек шатунных болтов должен быть в пределах 180. 200 Нм.

Осевой люфт нижних головок шатунов на шатунных шейках допускается не более 1 мм при любом положении коленчатого вала. У нового дизеля осевой люфт находится в пределах 0,15. 0,4 мм.

Момент проворачивания коленчатого вала после затяжки всех гаек шатунных болтов не должен превышать 60 Нм.

В ВМТ плоскость днища каждого поршня должна выступать над верхней плоскостью блока цилиндров на 0,3..0,55 мм.

Зазор между головкой поршня и гильзой на расстоянии 3 мм от верхней плоскости блока должен быть не менее 0,2 мм.
