Схема прокачки тормозов нива 21213

Задние дисковые тормоза на Ниву и Шеви-Ниву | Автор темы: Koshon

ЗАДНИЕ ДИСКОВЫЕ ТОРМОЗА НА НИВУ И ШЕВИ-НИВУ «ТОРНАДО» https://tuningway.ru/products/zadnie-diskovye-tormoza-..

Предназначены для установки на все автомобили «Нива 2121» и «Шеви-Нива 2123». Комплект содержит все необходимые детали для полной замены штатных барабанных задних тормозов на дисковые. Имеет встроенный механизм автоматической регулировки зазора. Сохраняет все функции рабочего, стояночного и аварийного торможения. Срабатывает одновременно с передними тормозами. (возможность регулировки времени срабатывания относительно передних тормозов) Конструкция позволяет легко контролировать состояние тормозных колодок.

Регулировка стояночного тормоза производится при установке и не требует дополнительной регулировки в процессе эксплуатации автомобиля. При монтаже тормозной системы не требуется никаких доработок штатных деталей автомобиля.

1. Уменьшение усилия на педаль тормоза, 2. Устранение эффектов «клевка носом» и «заклинивания», 3. Сокращение тормозного пути, 4. Скорость срабатывание тормозных механизмов выше, 5. Эффективность торможение выше на 25%, 6. Равномерное срабатывание по осям.

• Все основные узлы и агрегаты комплекта имеют антикоррозийную обработку, воронение и «катафорез» для предотвращения образования коррозии, потери механических свойств и внешнего вида. Главное достоинство метода «катафорез» – высокая, лабораторно доказанная, устойчивость к агрессивным погодным условиям (повышенная влажность, жара, воздействие солей).

Читать также: Мотошлем с кошачьими ушками

Ресурс тормозных колодок не менее 50 000 км, зависит от стиля вождения и условий эксплуатации.

Товар Сертифицирован и Рекомендован НАМИ к установке на автомобиль. Имеется разрешительная документация для прохождения ГТО.

Стоимость комплекта Задних Дисковых тормозов — 11 500 руб. (3000 руб. установка) СКИДКА. Для участников Клуба Шеви Нива Самара — 11 000 руб.(2700 руб. установка). Что бы получить скидку необходимо пройти регистрацию на сайте ( https://tuningway.ru/tyuning-klub-shevi-niva-samara ) путем заполнения Анкету участника клуба. View all images

Andrey (Tzeviya) цены прям как на бугати тормоза!

Dmitry (Yisrael) Того стоят, на бугатти тормоза стоят порядка 20000$

Ekaterina (Bronislav) А ABS работает штатно?

Oleg (Ashleen) Задние Дисковые Тормоза «ТОРНАДО» для ВАЗ Шевроле Нива, Калина, Приора (С поддержкой АБС) специально разработаны для установки совместно с существующей системой АВС автомобиля. АБС работает штатно, без проблем.

Alexander (Adaliz) Я где-то читал что можно поставить только на 16″ диски. Правда нет?

Andrey (Tzeviya) Еще актуально? Цена..

Evgen (Gaylord) Доброй а доставка есть и как заказать подскажите на ниву

Mikhail (Lorne) Самарский,

Mikhail (Lorne) Михаил, на 15′ пойдут дисковые задние тормоза?

Evgen (Gaylord) Где купить

Andrey (Tzeviya) Evgen, либо у нас на СТО, либо на сайте.(вся инфа в описании группы)

Что нужно знать о прокачке системы в Шевроле

Гидравлическая жидкость содержит яд. Нужно незамедлительно ее смыть при попадании на открытые участки кожи большой струей воды. Если вдруг вещество попало в глаза, либо, того хуже, вы ее проглотили, следует обратиться за медпомощью.
Некоторые виды гидравлической жидкости огнеопасны, а потому могут загораться при соприкосновении с горячими элементами либо открытым огнем

В ходе работы всегда стоит об этом помнить, чтобы вовремя принять соответствующие меры осторожности.
Жидкость агрессивна к пластиковым деталям и краске. Если вещество попало на поверхность окрашенного кузова либо пластик, сразу же нужно смыть большой струей воды.
Жидкость гигроскопична, то есть способна впитать из воздуха влагу

Лишнее влаги снижает точку кипения до недопустимых показателей, приводя к небезопасному уменьшению продуктивности торможения.
Отработанная гидравлическая жидкость не подлежит повторному применению. Она, скорее всего, уже загрязнена. Если требуется долить либо заменить жидкость в системе, следует использовать только рекомендованного вида.

• Гаечный ключ накидной разрезной десять мм
• Гаечный ключ накидной разрезной восемь мм
• Резиновая груша
• Емкость для тормозной жидкости 1-2 л.

Детали и расходники:

• Тормозная жидкость
• Ветошь
• Аэрозольная смазка типа WD-40
• Тормозной штуцер
• Шланг для прокачки

Прокачка тормозов необходима при замене тормозной жидкости, а также для удаления воздуха, попавшего в гидропривод при ремонте или замене отдельных узлов тормозной системы. Воздух, попавший в гидропривод, вызывает увеличение свободного хода педали тормоза (педаль становится мягкой) и значительно снижает эффективность тормозов.

при однократном нажатии на педаль увеличение хода педали, ее мягкость;

при неоднократных нажатиях на педаль постепенное уменьшение хода педали с одновременным увеличением ее жесткости. Перед прокачкой гидропривода необходимо обнаружить и устранить причину разгерметизации.

При прокачке тормозов на автомобиле с вывешенной задней частью (например, на подъемнике) необходимо нагрузить регулятор давления задних тормозов, вставляем враспор между поршнем регулятора давления и рычагом поршня отвертку.

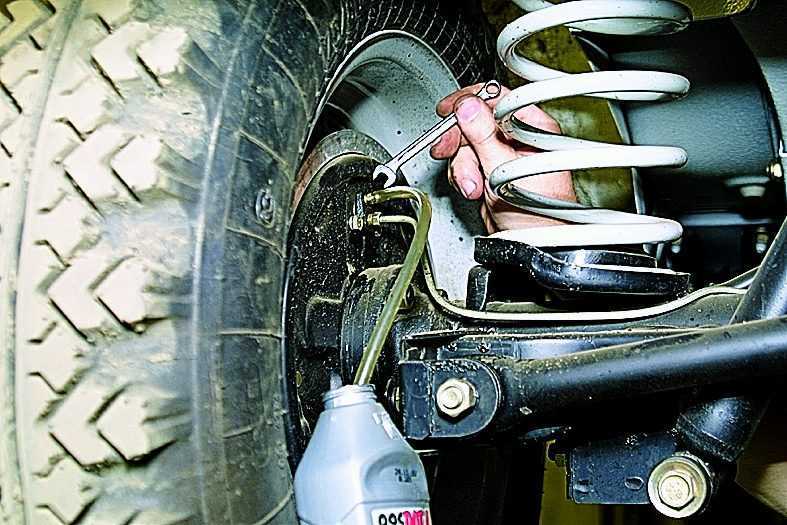

1. Снимаем защитный колпачок со штуцера прокачки колесного цилиндра правого заднего колеса.

2. Надеваем на головку штуцера шланг, опустив его свободный конец в сосуд, частично заполненный тормозной жидкостью.

3. Помощник нажимает на педаль тормоза три-четыре раза с интервалом 1-2 с и удерживает педаль нажатой. Ключом на восемь отворачиваем штуцер прокачки на 1/2 3/4 оборота. При этом воздух и часть тормозной жидкости вытесняются в сосуд, а педаль опускается до пола (пузырьки воздуха хорошо видны в сосуде с жидкостью).

4. Затем удаляем воздух из блока цилиндров левого переднего колеса.

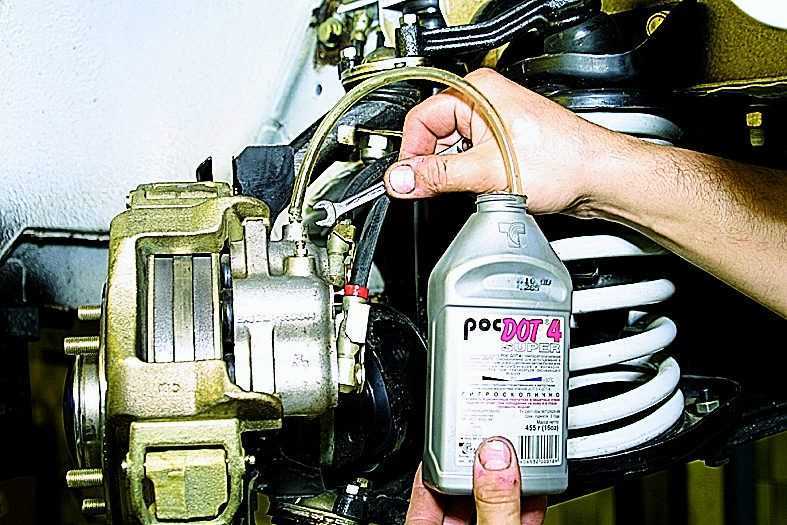

5. Снимаем защитный колпачок с нижнего штуцера прокачки блока цилиндров левого переднего колеса.

6. Надев на головку штуцера шланг, опускаем его свободный конец в сосуд, частично заполненный тормозной жидкостью. Удаляем воздух через нижний штуцер блока цилиндров.

7. Таким же образом удаляем воздух через верхний штуцер блока цилиндров переднего левого колеса.

8. Для удаления воздуха из другого контура проводим прокачку в последовательности: левое заднее правое переднее колесо.

При удалении воздуха из системы нужно следить за уровнем жидкости в бачке главного тормозного цилиндра и при необходимости ее доливать.

При отсутствии воздуха в системе тормозная педаль должна быть жесткой, т.е. при нажатии проходить не более половины расстояния до пола.

При снятии или замене элементов одного из контуров, прокачке подлежит только этот контур. При снятии или замене главного тормозного цилиндра, регулятора давления или падении уровня тормозной жидкости в бачке, повлекшем за собой попадание в гидропривод воздуха, необходима полная прокачка тормозной системы, т.е.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Vesko-trans.ru

Как прокачать тормоза на автомобилях ВАЗ На всех автомобилях семейства ВАЗ употребляется тормозная система с гидравлическим приводом. Это означает, что усилие, которое делает шофер, нажимая на педаль тормоза, передается на тормозные механизмы, установленные на ступицах колес авто, при помощи воды. Но чтобы воздействие имело достаточную силу, в конструкцию включен усилитель.

Для передачи усилия употребляется одно из характеристик воды ее несжимаемость. Другими словами для усилия на жидкость, объем ее не меняется, и она выступает для передатчика. Гидравлический привод тормозов более практичен, чем механический или пневматический, но в компьютере имеется один недостаток если в жидкость попадет воздух, то передача усилия значительно снизиться.

Нашему клиенту остается потому что воздух, так же как и хоть какой газ, является сжимаемым. Из-за, наличие воздуха приводит к изменению объема воды для усилия (из-за сжатия газа).

Особенности проведения работ на ВАЗ-2121 «Нива»

Что касается ВАЗ-21213 «Нива», то у этого авто есть свои особенности. И хоть система на этом авто – двухконтурная, но она отличается от остальных автомобилей ВАЗ.

На этом внедорожнике один контур объединяет все 4 тормозных механизма , а второй – только передних колес. Чтобы контуры были независимыми, на «Ниве» используется блочный суппорт впереди, к которому подходит два тормозных шланга, соответственно имеется и два штуцера для прокачки.

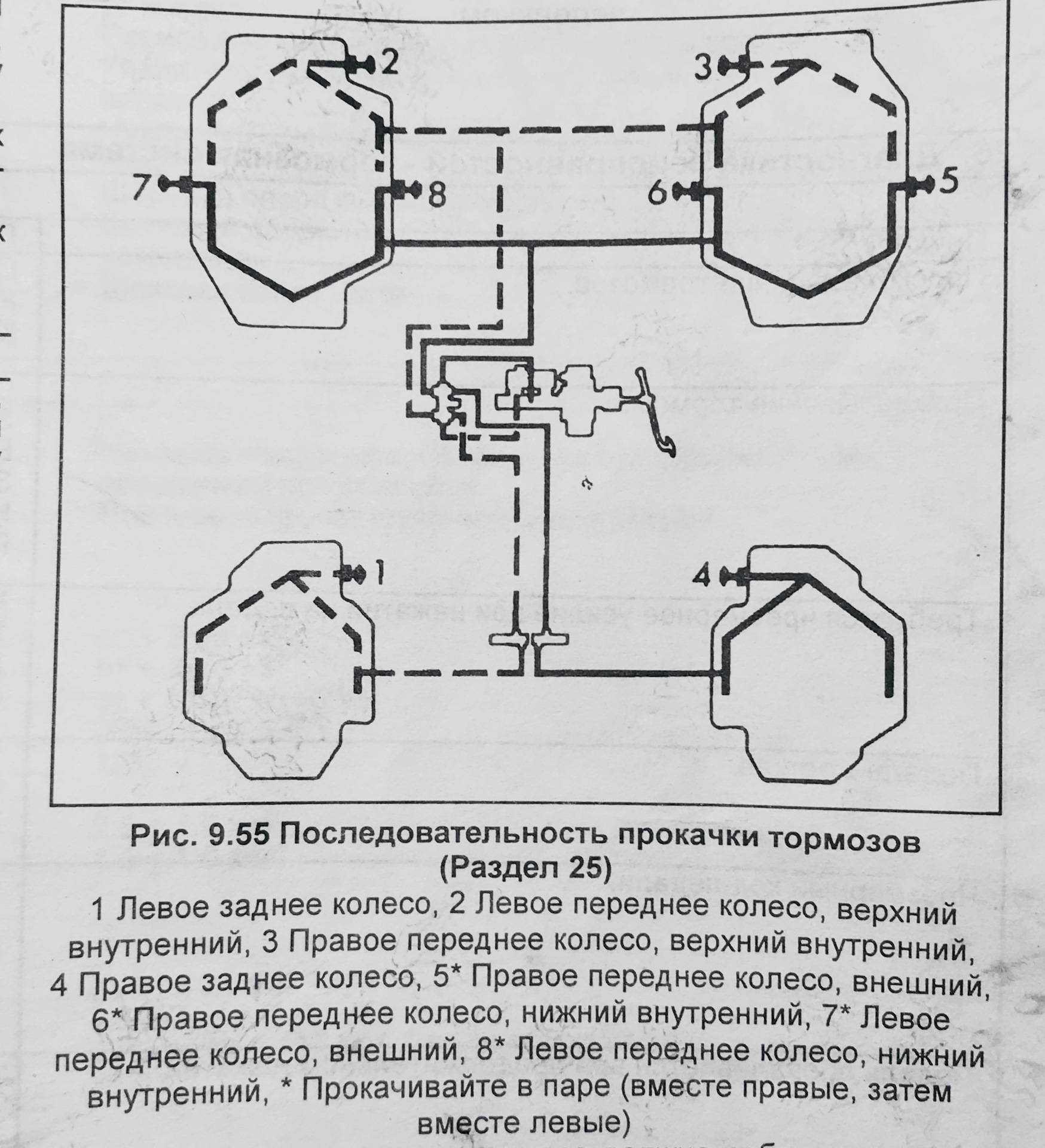

Прокачка тормозов на «Ниве» делается по такой последовательности: сначала выгоняется воздух из заднего правого механизма, затем из заднего левого. Далее прокачиваются общий контур на передних тормозах – сначала правый, потом левый (принцип удаленности колеса от главного цилиндра

)

При этом важно не попутать штуцера – верхний из них отвечает за общий контур, именно его и следует использовать

Только потом прокачивается контур передних тормозов, для чего применяется нижний штуцер. Здесь уже последовательность прокачки роли не играет, можно начинать как с левого, так и с правого механизма.

А вот на Chevrolet-Niva такая конструкция тормозов не используется. Там установлена обычная диагональная двухконтурная система, поэтому последовательность прокачки идентична процессу на автомобилях ВАЗ-2108 и выше.

Прокачка тормозной системы Нива 2121, Нива 2131

Автолюбителю

Ремонт тормозных механизмов, особенности разборки и сборки тормозных механизмов нива 2131, порядок замены тормозных колодок нива 2121, этапы снятия и установки тормозных цилиндров. Инструкции по ремонту тормозных механизмов нива 2131, ваз 2121.

Эксплуатация и обслуживание тормозной системы нива 2121.

Работу выполняем вдвоем с помощником на смотровой канаве или подъемнике.

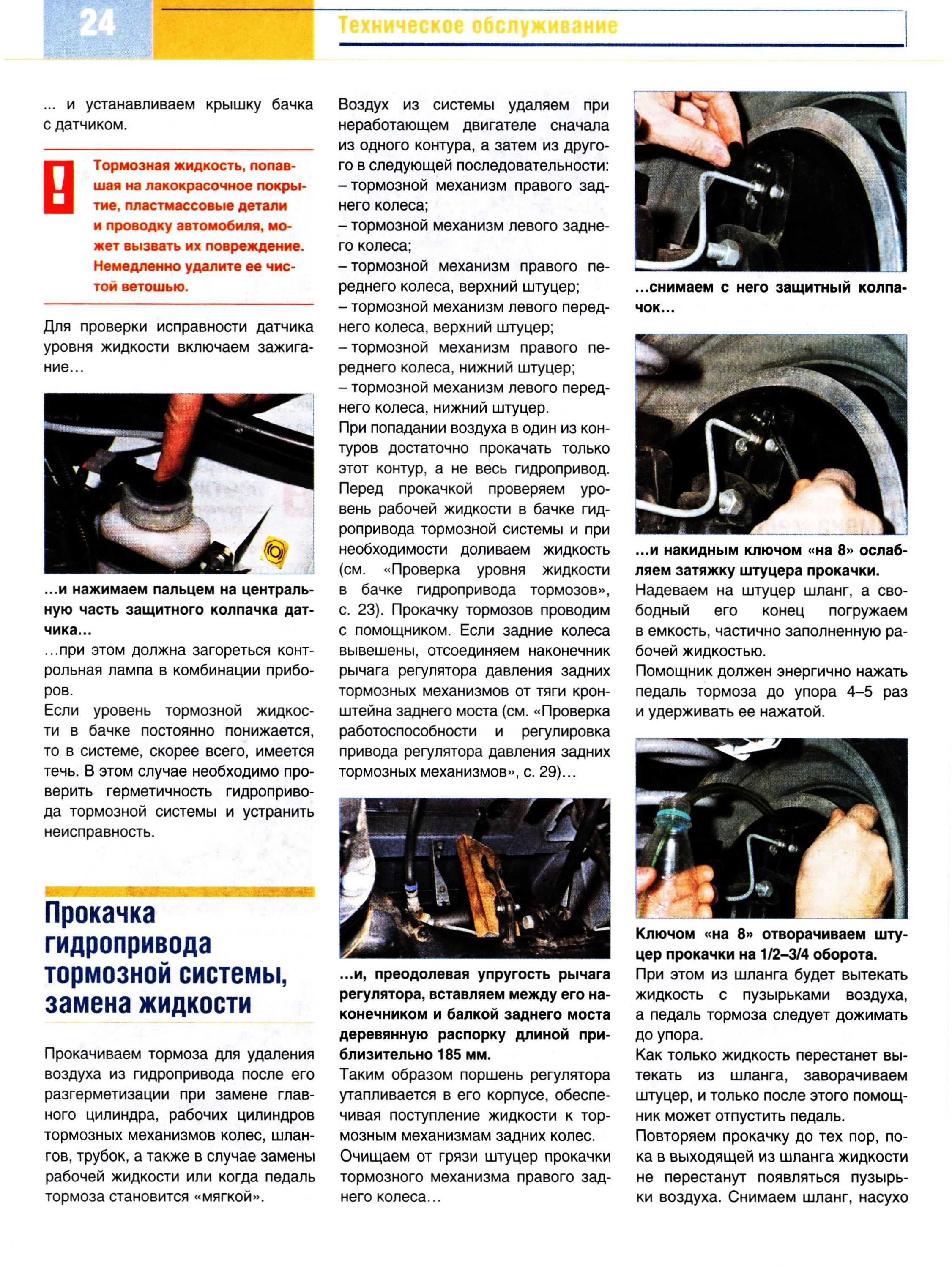

Прокачка тормозов необходима при замене тормозной жидкости, а также для удаления воздуха, попавшего в гидропривод при ремонте или замене отдельных узлов тормозной системы ваз 2121. Воздух удаляем сначала из одного контура системы, потом из другого. Начинаем прокачку с правого заднего колесного цилиндра.

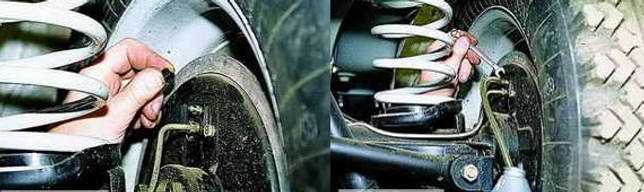

Снимаем колпачок с прокачного штуцера заднего тормозного цилиндра ваз 2131.

Надеваем на штуцер прозрачный шланг ваз 2131, опустив его свободный конец в сосуд.

Помощник нажимает на педаль тормоза три-четыре раза с интервалом одна-две секунды и удерживает педаль нажатой. Ключом «на 8» отворачиваем на 1/2–3/4 оборота штуцер прокачки. При этом часть тормозной жидкости и воздух вытесняются в сосуд, а педаль опускается до пола. Пузырьки воздуха хорошо видны в прозрачном шланге. Заворачиваем штуцер прокачки нива 2121 и повторяем эту операцию до тех пор, пока полностью не прекратится выход пузырьков воздуха.

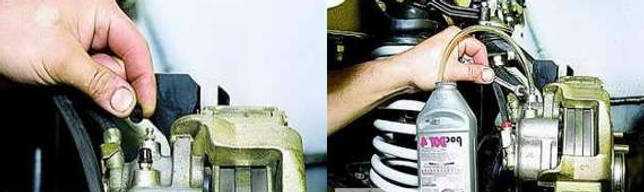

Снимаем колпачок верхнего штуцера блока тормозных цилиндров переднего колеса (для наглядности колесо снято).

Прокачиваем передние тормозные цилиндры одного контура.

Для прокачки другого контура удаляем воздух из нижних штуцеров блоков цилиндров передних колес в произвольном порядке.

Снимаем колпачок с нижнего штуцера блока тормозных цилиндров переднего колеса.

Прокачиваем другой контур.

При отсутствии воздуха в системе тормозная педаль нива 2131 должна быть «жесткой», т.е. при нажатии проходить не более половины расстояния до пола.

Прокачка тормозов

Передние тормозные колодки

Задние тормозные колодки

Замена бачка тормозного цилиндра

Замена главного тормозного цилиндра

Замена вакуумного усилителя тормозов

Сборка и разборка переднего тормозного механизма

Передний тормозной шланг

Замена заднего цилиндра

Задние тормозные шланги замена

Тормозные трубки и тройники балки

Проверка регулятора задних тормозов

Регулятор давления тормозов и его привод

Регулировка ручной тормозной системы

Педальный узел

• Конструкция
• Тормозные механизмы

НИВА / 2121, 2131 / ремонт / тормозная система / тормозные механизмы / Прокачка тормозов

Схема электрооборудования ВАЗ 2121 Нива

Схема электрооборудования ВАЗ 2121 Нива

1 — боковые указатели поворота;2 — передние фонари;3 — фары;4 — электродвигатели очистителей фар;5 — звуковые сигналы;6 — реле включения очистителей и омывателя фар;7 — реле включения ближнего света фар;8 — реле включения дальнего света фар;9 — электродвигатель омывателя ветрового стекла;10 — датчик недостаточного уровня тормозной жидкости;11 — штепсельная розетка переносной лампы;12 — датчик контрольной лампы давления масла;13 — датчик указателя давления масла;14 — датчик указателя температуры охлаждающей жидкости;15 — распределитель зажигания;16 — свечи зажигания;17 — электродвигатель стеклоочистителя;18 — катушка зажигания;19 — генератор;20 — запорный клапан карбюратора;21 — стартер;22 — электродвигатель омывателя фар;23 — регулятор напряжения;24 — реле контрольной лампы заряда аккумуляторной батареи;25 — аккумуляторная батарея;26 — реле стеклоочистителя;27 — дополнительный блок предохранителей;28 — основной блок предохранителей;29 — выключатель контрольной лампы стояночного тормоза;30 — выключатель контрольной лампы блокировки дифференциала;31 — выключатель света заднего хода;32 — выключатель контрольной лампы воздушной заслонки карбюратора;33 — выключатель стоп-сигнала;34 — электродвигатель отопителя;35 — реле-прерыватель указателей поворота и аварийной сигнализации;36 — дополнительный резистор электродвигателя отопителя;37 — выключатель освещения приборов;38 — переключатель света фар;39 — переключатель указателей поворота;40 — выключатель звуковых сигналов;41 — переключатель стеклоочистителя;42 — выключатель омывателя ветрового стекла;43 — выключатель зажигания;44 — выключатель наружного освещения;45 — переключатель отопителя;46 — выключатель очистителей и омывателя фар;47 — прикуриватель;41 — выключатель аварийной сигнализации;49 — выключатели плафонов, расположенные в стойках дверей;50 — указатель давления масла с контрольной лампой недостаточного давления;51 — указатель уровня топлива с контрольной лампой резерва топлива;52 — тахометр;53 — контрольная лампа стояночного тормоза;54 — контрольная лампа заряда аккумуляторной батареи;55 — контрольная лампа воздушной заслонки карбюратора;56 — спидометр;57 — контрольная лампа наружного освещения;58 — контрольная лампа указателей поворота;59 — контрольная лампа дальнего света фар;60 — реле-прерыватель контрольной лампы стояночного тормоза;61 — контрольная лампа уровня тормозной жидкости;62 — контрольная лампа блокировки дифференциала;63 — указатель температуры охлаждающей жидкости;64 — плафоны;65 — датчик указателя уровня и резерва топлива;66 — задние фонари;

67 — фонари освещения номерного знака.

Когда нужно прокачивать тормоза

Тормоза прокачивают когда нужно удалить воздух из тормозной системы. Зачастую это происходит при замене тормозной жидкости, что делается примерно каждые 50-60 тыс. км. пробега или раз в 2 года.

О том, что требуется прокачать тормоза подскажет педаль – она станет мягкой, начнет западать. Да и сами тормоза станут более вялыми. Впрочем, это также может свидетельствовать о более серьезной проблеме, связанной с тормозным диском или колодками. Так что, если прокачка не помогла, возможно, стоит все же обратиться к специалисту – с тормозами не шутят!

Зачем прокачивать тормоза после замены колодок

Как правило, процесс замены колодок не является причиной появления воздуха в системе. Но, в некоторых случаях воздух может попасть при работе с тормозными цилиндрами и шлангами. В результате придется прокачать тормоза на автомобиле, тем самым выгнать воздух из системы.

Также дополнительная прокачка тормозов поможет штокам тормозного цилиндра занять оптимальное положение

Поэтому важно понять, что значит прокачать тормоза. Это означает заполнить систему тормозной жидкостью и вернуть штоки цилиндра в рабочее положение после того, как они были разведены при демонтаже колодок

Передние тормозные механизмы от 2112 на Нива 2121, Ваз 2131

Но сначала давайте разберемся, чем они лучше. Ведь у классических тормозов 2 цилиндра, поэтому их эффективность должна быть выше. Но не стоит забывать, что именно «классические» тормоза были придуманы 40 лет назад, и никогда не претерпевали заводских доработок. Конечно плавающая скоба у переднеприводного семейства ВАЗ тоже не верх совершенства и, наверное, более правильным будет поставить 6-и поршневые суппорта от таких именитых производителей как Brembo, JBT, Wilwood и т.д., но бюджет таких переделок может составить до 50% от стоимости новой 2107. А тормоза от 2112 вентилируемые и имеют 260 мм тормозной диск. Поэтому плюсы их в том, что в экстремальных режимах езды нагреть тормозную жидкость до кипения будет сложнее, а так же из-за увеличенного тормозного диска плечо силы торможения будет больше, другими словами нужно приложить меньше усилий на тормозные колодки, чтобы остановить колесо, а как известно колесо тормозит машину.

В общем, целесообразность замены тормозов подтверждается и теоретически и практически.

Теперь рассмотрим, какие именно детали нам понадобятся для таких работ:

— Колесные диски 14», потому что 13» просто не оденутся на новые тормоза!

— Передние колодки от 2112 – комплект.

— Тормозные шланги от 2101 передние – 2 шт.

— Болты крепления суппорта 2101 – 4 шт.

— Тормозная жидкость. Килограммовой бутылки должно хватить.

Ну и, конечно же, инструмент в виде ключей, головок, молотков и отверток. Так как будем снимать ступицу, то еще потребуется Литол.

1) Поднимаем машину, не забываем поставить под машину какой-нибудь упор, чтобы в случае поломки домкрата(а такое случается) Вам не придавило важные части тела.

2) Снимаем тормозные суппорта и тормозной диск ваз 2131 и шланг.

4) Пытаемся выкрутить 4е болта крепящие тормозную планшайбу. Эта операция зависит от старости ваших тормозов, на моей машине не помогли обильные обливания WD-40, поэтому в моем случае пришлось менять полностью поворотный кулак нива 2121. Можно конечно срезать болты болгаркой, но не факт что они выбьются.

5) Теперь всё готово к установке новых деталей. Протираем все узлы от ржавчины и литола и начинаем сборку. Ставим новую шайбу. Здесь есть нюанс – перед тем как прикручивать её обязательно нужно вставить нижний болт крепления суппорта, иначе в прикрученную уже шайбу вы его не вставите! На фото обозначено стрелкой.

Далее всё собирается в обратном порядке.

Так же некоторые устанавливают защитный диск — его можно изготовить из «классического», разрезав и разогнув борт. От 2112 этот диск не подходит.

Не забудьте прокачать тормоза нива 2131 и проверить работоспособность новых тормозов на закрытой территории.

И еще раз напомню — изменение конструкции тормозов запрещено и опасно.

Тюнинг тормозной системы Ваз 2121, Ваз 2131

Передние тормозные механизмы от 2112 на Нива 2121, Ваз 2131

Установка задних дисковых тормозов Нива 2121, Ваз 2131

Замена вакуумного усилителя и главного тормозного цилиндра Нива 2121, Ваз 2131

Установка рулевой колонки от 2110

Рулевая колонка от Ваз 2110 на Нива 2121, Ваз 2131

Тюнинг автомобилей ваз — это повышение заводских характеристик автомобиля. Доработка нива 2121 — это прежде всего установка новых бамперов, защиты картера, лебедки. По желанию владельцы этих внедорожников устанавливают дополнительные противотуманные фары. В наших разделах описаны инструкции и советы по доработке нива 2131 различных агрегатов, таких как раздатка и т.д. Комплексный тюнинг ваз своими руками сможет сделать даже автолюбитель. Также вы найдете категории по тюнингу двигателя, тюнингу коробки передач, тюнингу салона и кузова, также множество фото отчетов тюнинга ваз 2121. Благодаря интересным решениям тюнинг нива доставит вам массу удовольствия и выгоды. Если у вас есть фотографии тюнинга ваз — присылайте нам на почту.

Инструменты

Из инструментов потребуется не так и много:

• Ключ на 8 (10);
• Силиконовая прозрачная трубка по диметру штуцера;
• Емкость;
• Тормозная жидкость;

Что касается ключа, то следует использовать накидной тип. На рынке также имеются специальные ключи для откручивания штуцеров, зажимной. Дело в том, что штуцера часто прикисают к резьбе и выкрутить очень сложно. Используя обычный рожковый инструмент, можно запросто «облизать» грани и тогда уже выкрутить штуцер будет вообще невозможно.

Суть работы по прокачке практически одинакова для всех авто – и ВАЗ-2101, и ВАЗ-21099, и ВАЗ-2121 «Нива». Но на последовательность операции влияют только конструктивные особенности моделей.

Проведение работ с задними механизмами на ВАЗ классических моделей

Инструменты: ключи, молоток, отвертка и т.д. аналогично замене передних дисков.

1. Автомобиль устанавливается на домкрат и снимается заднее колесо.
2. Отворачиваются болты крепления тормозного барабана.
3. Барабан снимается.
4. С помощью отвертки вынимается стяжная пружина и распорная планка.
5. Поворачивается хвостовик стойки передние колодки.
6. Передняя колодка отводится, снимается нижняя стяжная пружина.
7. Снимается опорная стойка задней колодки.

Подробно весь процесс смотрите на видео в конце статьи.

Вначале рассмотрим, как правильно прокачать тормоза на «Классике». Чтобы правильно выполнить операцию, необходимо учитывать, что на ВАЗ-2106 или любой другой модели, тормоза – двухконтурные. То есть, вся система разделена на две независимые части. Сделано это для того, чтобы в случае разгерметизации одного из контуров, второй оставался работоспособным, и автомобиль мог останавливаться.

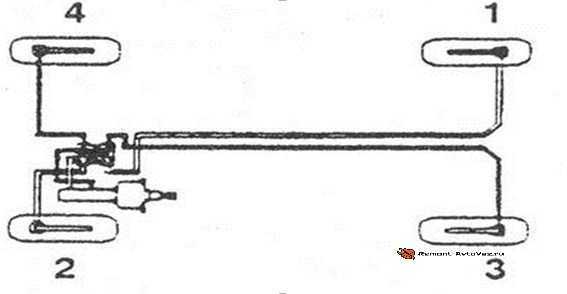

У всех классических моделей, в том числе и тормоза ВАЗ-2107, контуры разделяют приводы передних и задних колес. Это обязательно учитывается, когда необходимо прокачать тормоза 2101 или другой модели.

Кстати, если завоздушен только один контур, то второй подвергать прокачке не обязательно, хотя лишней не будет обработка всех механизмов, как передних, так и задних.

Итак, все подготовлено, и можно приступать.

Последовательность действий такова:

• Автомобиль лучше загнать на яму, чтобы добраться до штуцеров было легче. При этом он обездвиживается при помощи ручника или противооткатных опор;
• С бачка тормозной жидкости снимаем крышку, проверяем уровень, при надобности доводим до максимальной отметки;

• Вначале прокачиваем задние тормоза ВАЗ, поскольку вся операция делается от тормозного механизма, который максимально удален от главного цилиндра, то есть от правого заднего колеса;
• Садим помощника на водительское место. Сами забираемся под автомобиль, накидываем ключ на штуцер, а затем надеваем на него подготовленную трубку, второй конец которой следует опустить в емкость с залитым в нее небольшим количеством жидкости. Желательно сразу сорвать штуцер с места и сразу же его завернуть обратно, еще до проведения прокачки. Делается это для того, чтобы в процессе не возникло заминки из-за неоткручивающегося штуцера;
• Просим помощника 5-6 раз нажать на тормозную педаль. При этом с каждым нажатием провал ее будет все меньше – привод закачивается жидкостью, при этом воздух перемещается к механизмам. После закачки системы, помощнику следует зажать педаль – нажать на нее и удерживать;
• Откручиваем штуцер на пол-оборота, из него начнет вытекать рабочая жидкость. Если используется прозрачная трубка, то в нее будет хорошо видны пузырьки воздуха, при этом удерживаемая педаль начнет опускаться вниз, пока не упрется в пол. В таком положении помощник должен удерживать ее, в это время штуцер нужно завернуть обратно;

• Такую последовательность действий следует провести для одного механизма 4-5 раз, чтобы полностью удалить воздух;
• Следующим на «классике» прокачивается левое заднее колесо (поскольку они объединены в один контур). Но перед этим необходимо проверить уровень бачке, и довести его до максимальной отметки. Последовательность действий та же: накачиваем тормоза и удерживаем педаль – попускаем штуцер для слива жидкости с воздухом (педаль опускается вниз) – затягиваем штуцер – накачиваем снова. И так 4-5 раз;

Многие автолюбители прибегали к подобному способу модернизации своего авто. При этом, как правило, тормозные диски брались с «Соболя», а суппорты – снимались с «Оки». Стоит отметить, что готовый результат получался часто на порядок хуже, чем был ожидаемый эффект. Гидравлика отсутствовала, часто возникали проблемы с ручным тормозом, случались и другие неприятные ситуации, так что езда на таком тюнингованном автомобиле ничего хорошего не приносила. Да и пройти техосмотр после подобной модернизации не получится.

А еще интересно: Как отрегулировать колдун Нива Шевроле

Конструктивные особенности и назначение дисков Нивы Шевроле

Тормоз издает невыносимый скрип? Рулевое колесо вибрирует так громко, что кажется, будто оно выйдет из строя? Это указывает на проблемы с тормозами и необходимость замены тормозных дисков. Не стоит волноваться, так как в этом случае не нужно тратить целое состояние в мастерской или проводить дни без машины. Статья расскажет, как происходит самостоятельная замена тормозных дисков на автомобиле Нива Шевроле.

Тормозные диски, а также тормозные колодки подвержены естественному износу. Это означает, что они разработаны с учетом износа и подлежат замене. Это очень легкая задача, требующая всего нескольких инструментов и перчаток.

В зависимости от размера, веса и мощности автомобиля, диск нуждается в более или менее эффективной системе охлаждения. Таким образом, существует два типа механизмов: твердые и вентилируемые. Вентилируемый механизм обеспечивает лучший отвод тепла. В связи с этим, необходимо соблюдать тип диска, установленный в оригинальной версии автомобиля Шеви Нива.

У Нивы диски сделаны из чугуна и есть на каждом колесе (передние и задние). Цель у них одна и та же, а особенности разные. Задние механизмы называют барабанами за их форму.

В нашем небольшом материале мы рассмотрим, как осуществлять замену тормозных дисков на «Ниве Шевроле». Тормозная система – это важнейшая часть любого автомобиля, ведь именно она позволяет максимально быстро и безопасно остановить движение. Естественно, это влияет на безопасность дорожного движения – система позволяет избежать появления аварийных ситуаций.

Каждый владелец авто знает, что процесс торможения заключается в трении. Оно способствует снижению скорости машины и останавливает ее движение. Первоочередную роль в процессе торможения с участием трения играет тормозной диск, который останавливает движение колес. Эта деталь может быть чугунным, углепластиковым и керамическим. Ниву Шевроле оснащают дисками из чугуна.

У рассматриваемого нами авто тормозные диски есть на каждом колесе, именно поэтому они делятся на передние и задние. Назначение у них одинаковое, а вот конструктивные особенности разные. Задние диски именуют барабанами с соответствующей названию формой.

Передние диски Нивы напоминают плоскую опору, на которую воздействуют рабочие системные элементы. Во время тормозного процесса эти элементы нагреваются, в итоге происходит их истирание.

Теперь по особенностям проведения операции на других автомобиля семейства ВАЗ. Начиная с модели 2108 изменилась схема контуров, поэтому и последовательность несколько иная. И ее необходимо знать, перед тем как прокачать тормоза на ВАЗ-2108, 2109, 21099.

У этих авто используется уже диагональное расположение контуров. То есть, один из них объединяет заднее левое и переднее правое колесо, а второй – остальные два.

Прокачка начинается, как обычно, с самого удаленного колеса, то есть, с заднего правого. С его тормозного механизма проводится операция по удалению воздуха согласно описанной последовательности.

После всех работ ее следует извлечь.

Затем прокачивается на второе заднее колесо, а переднее левое, поскольку именно оно объединено с контуром с уже прокачанным задним механизмом.

После прокачки каждого механизма обязательно нужно проверять уровень в бачке. Если опустить этот момент, то в процессе работы жидкость уйдет в систему и в нее снова попадет воздух.

Что касается ВАЗ-21213 «Нива», то у этого авто есть свои особенности. И хоть система на этом авто – двухконтурная, но она отличается от остальных автомобилей ВАЗ.

Прокачка тормозов на «Ниве» делается по такой последовательности: сначала выгоняется воздух из заднего правого механизма, затем из заднего левого. Далее прокачиваются общий контур на передних тормозах – сначала правый, потом левый (принцип удаленности колеса от главного цилиндра)

При этом важно не попутать штуцера – верхний из них отвечает за общий контур, именно его и следует использовать

Только потом прокачивается контур передних тормозов, для чего применяется нижний штуцер. Здесь уже последовательность прокачки роли не играет, можно начинать как с левого, так и с правого механизма.

А вот на Chevrolet-Niva такая конструкция тормозов не используется. Там установлена обычная диагональная двухконтурная система, поэтому последовательность прокачки идентична процессу на автомобилях ВАЗ-2108 и выше.

Когда нужна прокачка тормозов

Первой из них является то, что трубопроводы привода подвергаются негативным воздействиям внешней среды. Трубопроводы задних тормозных механизмов на ВАЗ сделаны из мягких металлов (меди, латуни) и проходят они под днищем авто. Окислительные процессы и возможные ударные нагрузки в процессе эксплуатации могут стать причиной появления трещин или пробоев трубопровода. Привод же передних механизмов – составной, одна часть трубопровода – металлическая, а вторая – резиновая. Со временем резина «стареет» и на ней появляются трещины.

Вторая причина, по которой в системе может оказаться воздух – плановое обслуживание тормозной системы. Жидкость, которая используется в приводе, имеет свой ресурс, поэтому она периодически должна заменяться. Вот именно в процессе замены внутрь системы и попадает воздух. Оказаться в системе он может также после ремонта механизмов, к примеру, во время замены колодок. Поэтому обязательно надо прокачивать тормоза после замены колодок.

Но на автомобилях ВАЗ предусмотрена возможность удаления воздушных пузырей путем прокачки – процесса, при котором из жидкости выгоняется воздух. Для этого к конструкции тормозных механизмов предусмотрены специальные штуцеры.

Выявить, что система требует прокачки несложно – провал педали, легкость ее нажатия и снижение эффективности тормозов, вплоть до полного их отсутствия, указывает на завоздушенность системы.

Но перед тем, как приступать к прокачке, следует тщательно осмотреть все трубопроводы и составные узлы системы на наличие подтеков, а также количество жидкости в бачке. При обнаружении следов подтекания, следует устранить неисправность путем ремонта с использованием ремкомплектов (главный и рабочие тормозные цилиндры), заменой поврежденного участка системы (трубопроводы), а после замены провести прокачку. Если воздух попал в систему из-за недостатка жидкости, то следует предварительно восполнить ее до уровня.
